ПВХ трубки для сооружения опалубки

Трубка ПВХ

Трубка ПВХ

Трубка ПВХ представляет собой трубу ПВХ наружним диаметром 25 мм, на концы которой устанавливаются фиксаторы конус. Основное назначение трубки ВПХ – обеспечить извлечение и повторное использование стяжного винта стеновой опалубки, а также является дистанцером который задает толщину монолитной конструкции.

При выборе трубки ПВХ при выполнении монолитных работ необходимо правильно подобрать параметры трубки. Внутренний диаметр трубки ПВХ должен совпадать с наружным диаметром фиксатора конуса (конус ПВХ). При несоблюдении данных параметров возможно попадание бетонной смеси через неплотное прилегание трубки ПВХ и фиксатора конуса и как следствие стяжной винт стеновой опалубки необходимо будет выбивать из затвердевшего бетона, что может привести к повреждению каркаса стеновой опалубки.

Трубка для монолитных работ, ПВХ
Наружний диаметр, мм	25
Диаметр внутренний, мм	22
Длина хлыст, м	3,0

Для производства трубки ПВХ используется такой материал как поливинилхлорид. Данный материал должен обеспечивать прочность трубки ПВХ. При сборке стеновой опалубки производится стягивание каркасов щитовой опалубки стяжными винтами и гайками – что оказывает существенные нагрузки на трубку ПВХ, при некачественном сырье из которого изготавливается трубка ПВХ – возможно ее разрушение.

Так же в процессе бетонирования на трубку ПВХ оказывается влияние нагрузки от массы бетонной смеси, скорости ее подачи, а также ее составляющих (щебень, керамзит) в следствии чего некачественная трубка ПВХ может быть так же разрушена

Фиксатор «Конус»

Фиксатор конус (конус ПВХ) вид пластиковой закладной применяемой при монтаже стеновой опалубки с использованием труб ПВХ и стяжного винта. Фиксатор конус фиксируется на концы трубки ПВХ через которую будет продет стяжной винт стеновой опалубки.

Конструкция фиксатора конус представляет собой широкое основание диаметром 45мм и трубку диаметром 22мм. Плотная фиксация конуса в трубке ПВХ обеспечивается ребрами жесткости расположенными на корпусе фиксатора.

Фиксатор конус (конус ПВХ) может быть применен с различными видами стеновой опалубки –алюминиевой опалубкой, стальной опалубкой, балочно-ригельной опалубкой, мелкощитовой опалубкой, пластиковой опалубкой, а так же самодельной опалубкой.

Фиксатор КОНУС
Упаковка:
Количество, шт	1000
Вес, кг	3,4

При монтаже стяжного винта требуются два фиксатора конуса. Фиксатор конус (конус ПВХ) может быть использован повторно.

Если по какой-то причине фиксатор конус не был одет на трубку ПВХ – возможно попадание бетонной смеси в трубку ПВХ и как следствие замоноличивание стяжного винта стеновой опалубки.

Фиксатор «Конус» повышает качество производимых монолитных работ и сокращает финансовые потери – позволяет сохранить дорогостоящие стяжные винты.

Все представленные в данном разделе пластиковые фиксаторы арматуры Вы можете купить в любом из наших подразделений Контакты.

Если у Вас возникли какие-либо вопросы, Вы можете связаться с нами по бесплатному номеру 8 800 700 75 45 и получить профессиональную консультацию о технических характеристиках, наличии, стоимости и возможности доставки пластиковых фиксаторов арматуры.

Все пластиковые фиксаторы арматуры реализуемые ООО «ВЗСО» производятся отечественными производителями, с которыми у нас многолетние отношения, мы тщательно проверяем каждого поставщика пластиковых фиксаторов арматуры на предмет прочностных и геометрических характеристик, материалу из которого изготавливаются фиксаторы арматуры, подбираем фиксаторы по диапазону температурного использования.

Для покупателей стеновой опалубки и различных систем опалубки перекрытий производимых ООО «ВЗСО», а так же оптовых покупателей действует специальные условия по ценам, условиям оплаты и доставки всех пластиковых фиксаторов арматуры.

Весь ассортимент пластиковых закладных для монолитной опалубки можно

Описание трубок

Применение ПВХ трубок для опалубки обусловлено необходимостью защиты стяжных винтов от соприкосновения с бетонным раствором. Такие винты используют для фиксации щитов, которые расположены параллельно, в проектном положении.

Если не зафиксировать щиты, то после заливки бетона они могут разъехаться в стороны, а даже небольшие отклонения от проектных размеров ухудшает качество отлитого монолита.

Если установить винты без дополнительной защиты, то они окажутся «вмурованными» в монолит. Таким образом, для сборки следующей формы потребуется покупка новых винтов, а это, учитывая их стоимость, является нецелесообразным с экономической точки зрения.

Габариты трубки ПВХ для опалубки нормируются государственным стандартом, а выбор размера трубки зависит от толщины отливаемой детали. Стандартной считается длина трубки 3 метра, внутренний диаметр 22, внешний – 25 мм. Продаются трубки упаковками, в одной пачке содержится 40 штук.

Но трубки диаметром 22 мм могут быть использованы не всегда. Так, если есть необходимости использовать усиленные стяжные винты, требуется использовать трубки большего диаметра. В строительстве применяют полимерные изделия, имеющие d 16-63 м.

Поливинилхлорид: основные характеристики материала

ПВХ – первый полимерный материал, использующийся для обустройства систем водоснабжения. Он довольно дешевый, если сравнивать с другими пластмассами и железом. Трубы пвх прозрачные применяют еще и для устройства вентиляционных коммуникаций, а также при производстве лабораторного оборудования. В силу химических свойств, прозрачная трубка из поливинилхлорида не используется для отопительных систем, так как при высоких температурах (выше 100-110 градусов тепла) выделяет хлористый водород, вредный для здоровья человека. Однако, это его свойство обеспечило материалу популярность: как источник хлора он используется в пиротехнике.

Кроме влагостойкости, он обладает также гладкостью и отталкивает грязь. Трубки пвх прозрачные можно устанавливать практически везде, коммуникации могут иметь самые разные формы и длину благодаря пластичности самого материала и легкости работы с ним при монтаже.

Пластичность и гибкость трубок из ПВХ в значительной мере упрощает работу с ними

Классификация

Производители предлагают стандартные гладкостенные электротехнические ПВХ трубы с диаметром от 16 до 75 мм. Минимальный размер используют для прокладки бытовых коммуникаций, в условиях низких внешних нагрузок. Диаметр в 20 мм популярен для прокладки телефонных, телевизионных, интернет кабеля открытым способом. Материалы максимального диаметра предназначены для прокладки электропроводов в условиях повышенной пожарной опасности, в помещениях с взрывоопасными материалами.

Стандартная продукция имеет темно-серый цвет. На заказ изготавливают материалы любого цвета.

В зависимости от толщины стенки и устойчивости к нагрузкам, согласно ГОСТу 18599-83, жесткие ПВХ трубы делят на 4 категории, каждая из которых имеет собственную маркировку. А именно:

• Т – тяжелые;
• С – средние;
• СЛ – средне-легкие;
• Н – нестандартные.

Стандартная длина 2, 3 или 6 метров, при допустимой погрешности в 50 мм. Новые трубы укладывают в связки, упаковывают в полипропиленовую пленку.

Какая скважина лучше из пластика или металла

В конце подведем итог, специально для тех, кому лень читать весь материал, мы сразу решим вопрос, какая обсадная труба лучше ПНД или стальная.
Пластик хорош и позволяет снизить цену на бурение, он отлично работает, но если защищен железной трубой. Стальная труба также хороша, но она устанавливается до известняка, а сам известняк нужно обсадить уже пластиком. В наших краях (на юге Московской области) нельзя оставить известняк без обсадки. Поэтому, идеальное сочетание это железо и пластик.
Если нет доверия ПНД, можно переплатить и сделать металл и металл.

Вас заинтересует:

Обсадные трубы для скважины в 2019 году

Обсадная труба с резьбой или на сварке

Оцинкованная труба для скважины

Труба стальная 133 и 159 мм

Обсадная труба для скважины

Плюсы и минусы

Популярность труб из пвх объясняется их многочисленными преимуществами. Как и другие коммуникации из полимеров, они характеризуются:

• долговечностью (срок службы составляет более 50 лет при правильном монтаже и эксплуатации);
• легким весом и компактностью, что обеспечивает удешевление и упрощение транспортировки прозрачных труб пвх;
• простым способом установки. Проложить коммуникации из данного материала довольно просто, это можно сделать даже без помощи специалистов;
• низким уровнем шума. Такая система функционирует практически бесшумно;
• экологичностью. Материал, из которого изготавливается труба, абсолютно безопасен для окружающей среды. Полимеры, входящие в его состав, не взаимодействуют с химически агрессивными веществами и не образуют вредные соединения;
• низкой теплопроводностью;
• неприхотливостью в обслуживании. Благодаря гладким стенкам и простому строению, прозрачные трубы легко осматривать и ремонтировать;
• устойчивостью к деструктивным процессам. ПВХ – материал, не склонный к коррозии, (в отличие от металла, к примеру), также он устойчив к негативному влиянию ультрафиолетовых лучей.

Трубы ПВХ в бухтах легко транспортировать к месту проведения работ

Несмотря на большое количество плюсов, данное изделие обладает некоторыми ограничениями. Например, трубы из пвх выпускаются только небольших диаметров и поэтому они не подходят для транспортировки веществ в промышленных масштабах. Кроме того, их обычно не применяют для перекачки горячих жидкостей и газообразных соединений.

Особенности монтажа

Трубки из пвх применяют во многих отраслях хозяйства – от лабораторных агрегатов до доильных аппаратов. Специфика их состоит в том, что они используются в тех случаях, когда нужен визуальный контроль за транспортировкой вещества.

Несмотря на то, что прозрачная трубка проста в использовании и при монтаже, не стоит забывать о некоторых моментах, касающихся установки оборудования.

Существенным плюсом трубопровода из поливинилхлорида является простота конструкции. Вам потребуется минимум принадлежностей и техники, а саму процедуру можно осуществить и самостоятельно. ПВХ — довольно жесткий материал. Это роднит его с металлом и сказывается на технологии прокладывания труб. Для расчетов и составления плана системы можно воспользоваться данными для железных аналогов.

Установка трубок пвх прозрачных возможна как открытым, так и скрытым методами, так как они изготовлены из материала, устойчивого к негативному воздействию ультрафиолетовых лучей. Кроме того, их выпускают иногда еще и с добавлением слоя защиты от маслянистых веществ и бензина.

Сам алгоритм действий при монтаже не представляет ничего сложного. Вам нужно просто выбрать трубы правильного диаметра, соединить с помощью фитингов и специальных уголков на местах поворота.

Разновидности пластиковой опалубки

Щитовые конструкции можно условно разделить на две группы.

• Съемные. Это листы, которые легко демонтируются после высыхания раствора. Листы остаются целыми и легко очищаются водой, после чего готовы к повторному использованию. Это позволяет использовать один набор элементов около двухсот раз.
• Несъемные. Такие щиты и все остальные элементы конструкции монтируются один раз, они остаются и после высыхания раствора в качестве части сооружения. Это позволяет оставить защитный слой из пластика на конструкции из бетона. Следовательно, бетон может выдерживать наиболее высокие нагрузки.

Особенности и преимущества трубок

ПВХ трубки имеют массу достоинств, которые делают их незаменимым атрибутом в современном строительстве. Основными из них являются:

• удобство и простота демонтажа опалубочных конструкций;
• создание необходимой конфигурации опалубки, полностью соответствующей стандартам;
• высокая стойкость к агрессивным средам, огню и влаге;
• защита металлических элементов опалубки от коррозии и агрессивного воздействия окружающей среды;
• возможность многократного использования;
• не требуют специальных условий при хранении и транспортировке.

Существенных недостатков у трубок из поливинилхлорида нет. Но следует отметить, что их не следует оставлять на длительное время под прямыми солнечными лучами и подвергать сильным механическим нагрузкам. В результате неправильного обращения, на изделии могут возникать деформации, изгибы и т.д. А поврежденные трубки, с видимыми механическими повреждениями, трещинами и неровностями, использовать при монтаже опалубочных конструкций запрещено из соображений безопасности.

Отдельно необходимо упомянуть конус-фиксатор. Это дополнительный элемент-наконечник конструкции, который используется для того, чтобы жидкая бетонная смесь не попала во внутреннюю полость ПВХ трубки, сделав ее таким образом бесполезной. Он состоит из тела и юбки, а его размер подбирается исходя из диаметра трубки, которую планируется использовать.

Описание трубок

Применение ПВХ трубок для опалубки обусловлено необходимостью защиты стяжных винтов от соприкосновения с бетонным раствором. Такие винты используют для фиксации щитов, которые расположены параллельно, в проектном положении.

Если не зафиксировать щиты, то после заливки бетона они могут разъехаться в стороны, а даже небольшие отклонения от проектных размеров ухудшает качество отлитого монолита.

Если установить винты без дополнительной защиты, то они окажутся «вмурованными» в монолит. Таким образом, для сборки следующей формы потребуется покупка новых винтов, а это, учитывая их стоимость, является нецелесообразным с экономической точки зрения.

Габариты трубки ПВХ для опалубки нормируются государственным стандартом, а выбор размера трубки зависит от толщины отливаемой детали. Стандартной считается длина трубки 3 метра, внутренний диаметр 22, внешний – 25 мм. Продаются трубки упаковками, в одной пачке содержится 40 штук.

Но трубки диаметром 22 мм могут быть использованы не всегда. Так, если есть необходимости использовать усиленные стяжные винты, требуется использовать трубки большего диаметра. В строительстве применяют полимерные изделия, имеющие d 16-63 м.

Монтаж трубок

Чтобы установить стяжной элемент, необходимо иметь комплект деталей:

• стяжной анкер, длина которого существенно превышает толщину заливаемой детали;
• две плоские гайки;
• две широкие шайбы;
• труба из ПВХ, диаметр которой немного больше стяжного анкера;
• два конусообразных фиксатора, который устанавливают на концах трубы, чтобы исключить попадание бетонной смеси внутрь.

Монтаж проводится так:

• в монтажное отверстие одного из щитов вставляется стяжной винт;
• на винт с наружной стороны наживляется шайба и гайка;
• с внутренней стороны надевается защитный комплект в такой последовательности – фиксатор, трубка, фиксатор;

• свободная часть винта выводится через монтажное отверстие второго щита, на него надевается шайба и гайки;
• проводится закрепление гаек в нужном положении.

При разборке снимаются с двух сторон гайки и шайбы, после чего винт извлекается из трубки. Сами пластиковые детали остаются внутри монолитной конструкции.

Итак, трубки для опалубки – это изделия из ПВХ. Основная функция этого элемента заключается в защите крепежных деталей от соприкосновения с бетонной смесью. Благодаря этому, крепеж можно использовать многократно, что позволяет существенно сократить расходы на покупку комплектующих.

Обсадка скважины пластиковыми трубами

Итак, скважина пробурена и обсажена стальной трубой до известняка, вода стоит в известняке и не поднимается в стальные трубы. Вы не можете опустить глубинный насос в голый известняк (потому, что застрянет), поэтому его предварительно обсаживают ПНД трубой и потом в эту трубу ставят насос. Раньше для обсадки известняка использовали металлические трубы, но они стоят дорого, сегодня конкуренция набрала угрожающие масштабы и в погоне за лучшей ценой все перешли на пластиковые трубы.

При обсадке известняка, пластиковую трубу принято выводить на несколько метров выше воды, чтобы не всплыла.

Распространен миф, что если вывести пластиковую трубу под верх, то это дает дополнительную защиту от грунтовых вод в случае сквозной коррозии стальной трубы. Вынуждены вас огорчить: это не сработает в большинстве случаев. Если проржавеет стальная труба, то вода попадет в межтрубье, оттуда в известняк, а потом к вам в дом. Если же сталь проржавеет очень сильно, то пластик сдавит глинами.Но иногда реализуют такую конструкцию скважины, когда пластиковую трубу не опускают до дна, а делают своеобразный карман в известняке, где пластик затянет глинами. Это защитит скважину от верховодки даже в случае сквозной коррозии стали.
Часть буровых организаций предлагают поставить пакер в скважину, который выглядит как намотка на пластиковую трубу, он призван закрыть пространство между пластиком и сталью и обеспечить герметичность. Но пока спускают трубу с намоткой в скважину, эта намотка разболтается, порвется и толку от нее не будет. Но главное, что никто никогда не поймет, вышел пакер из строя или нет, вода ведь все равно будет чистая и прозрачная.
Встречаются более сложные варианты пакеров, но это дополнительные деньги, дополнительное время на их установку, а сейчас все компании идут по пути предельного сокращения затрат и никто не будет заниматься этим бесплатно.

А теперь самое популярное: многие буровые организации говорят, что установив пластиковую трубу, вы будете пить воду только из нее. Они просто бросают эту трубу в скважину, и она там болтается. В ней стоит вода, но также вода стоит и между пластиковой и стальной трубой. Об этом говорить не положено, вы ведь все равно это не узнаете. Так работает большинство буровиков без должного опыта.
Естественно, если проржавеет сталь, то верховодка будет у вас в кране.

Электромонтаж:

Эти трубки, также, применяются для внешней электропроводки внутри и снаружи зданий и сооружений. Только трубками из такого материала можно проводить электромонтажные работы под декоративными съёмными панелями, ПВХ (поливинилхлорид) — негорючий материал, что соответствует обязательному условию по пожарным нормам при выборе материалов для открытых, не под заливку бетоном и штукатурку, высоковольтных (220В и 380В), и слаботочных проводок (телефония, интернет, сигнализация и т.д.). Часто используют магистрали из ПВХ в качестве межэтажных стояков, иногда берут трубки других диаметров. Трубы соединяют между собой специальными переходниками или, что очень удобно и эстетично, гофрированной трубкой, желательно тоже из ПВХ, меньшего диаметра.

Разновидности опалубки

Формовочные комлпексы классифицируют по:

• материалам;
• типам конструкции;
• назначению.

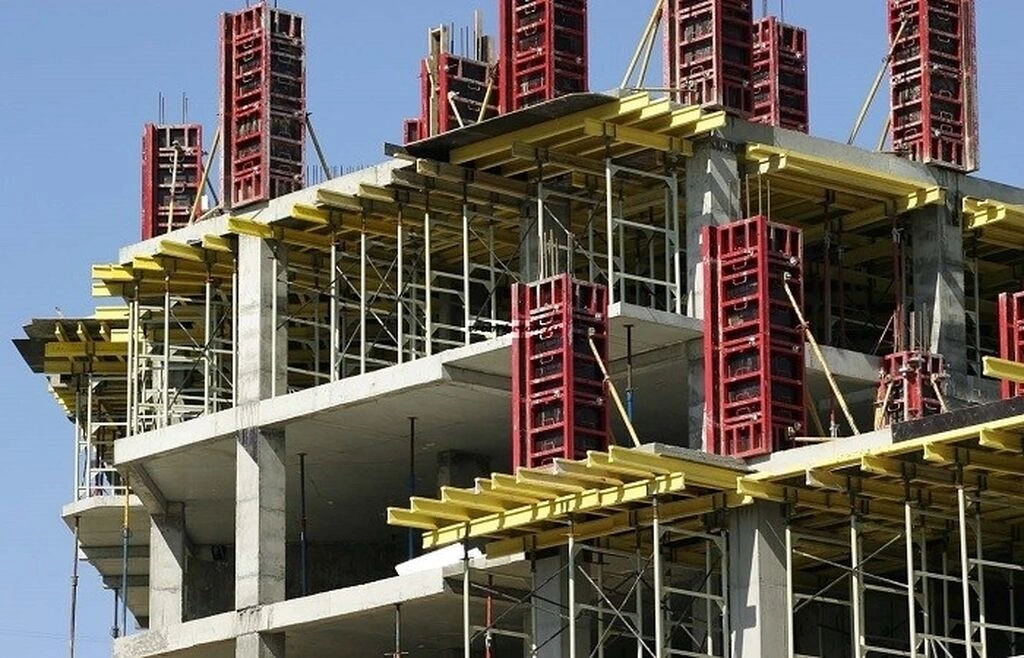

Применение опалубки

По материалам изготовления опалубки бывают:

• деревянные или деревянно-металлические;
• металлические;
• железобетонные;
• резиновые;
• тканевые;
• пластиковые;
• армоцементные.

Деревянная опалубка монтируется из сухих досок (влажность меньше 25%) или фанеры. Её очень просто установить, она мало стоит и гарантирует высокий уровень качества будущей поверхности. Но при это данный вариант обладает невысокой прочностью и недолговечен.

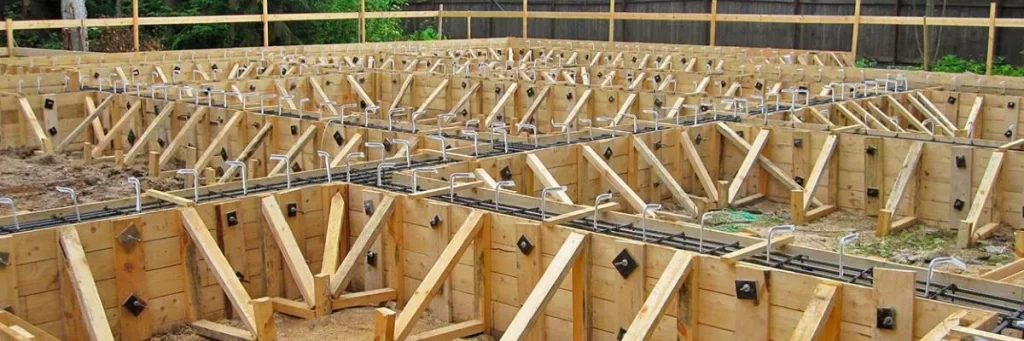

Деревянная опалубка фундамента

Металлическая опалубка имеет довольно высокую прочность и прослужит долго, что делает их популярными в монолитном строительстве. Их стоимость довольно высокая, а монтаж занимает много времени. Но эти издержки быстро окупаются после начала работ.

Стеновая опалубка

Железобетонная опалубка применяется при бетонном литье в зонах с сложной гидротехнической обстановкой. Она применяется для мостовых опор и конструкций на побережьях. Такая опалубка обеспечивает увеличенную прочность всей системы, минимизирует риск возникновения дефектов и гарантирует надёжность структур.

Железобетонная опалубка

Резиновые и тканевые разновидности опалубки используют для создания из бетона сложных архитектурных форм.

Пластиковые и армоцементные применяют для возведения разных структур из бетона. Это универсальные системы, их широко используют для загородного и городского строительства небольшого объёма.

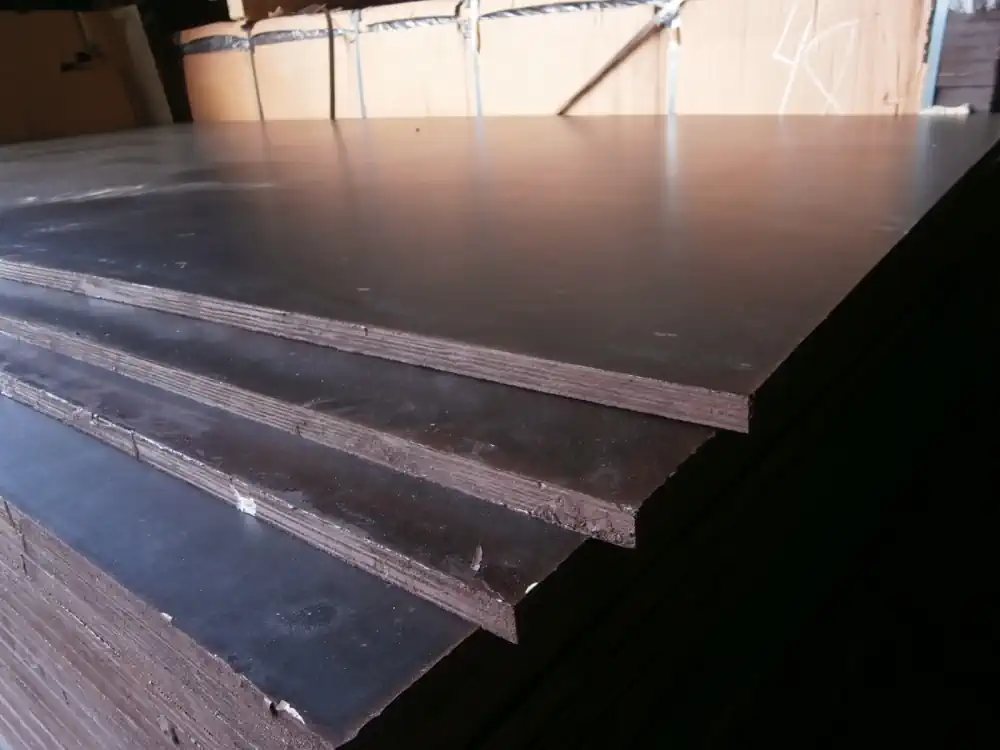

Ламинированная фанера

Ламинированная фанера

Этот популярный материал широко применяют для создания опалубки любых структур зданий — стен, колонн, фундамента, перекрытий. Большую известность он приобрёл из-за высокой устойчивости к влаге. Для перекрытий используют фанеру толщиной 21 мм, а для опорных конструкций — 18 мм. Стандартные габариты листов: 1250х2500, 1220х2440, 1500х3000 мм.

Поливинилхлорид: основные характеристики материала

ПВХ – первый полимерный материал, использующийся для обустройства систем водоснабжения. Он довольно дешевый, если сравнивать с другими пластмассами и железом. Трубы пвх прозрачные применяют еще и для устройства вентиляционных коммуникаций, а также при производстве лабораторного оборудования. В силу химических свойств, прозрачная трубка из поливинилхлорида не используется для отопительных систем, так как при высоких температурах (выше 100-110 градусов тепла) выделяет хлористый водород, вредный для здоровья человека. Однако, это его свойство обеспечило материалу популярность: как источник хлора он используется в пиротехнике.

Кроме влагостойкости, он обладает также гладкостью и отталкивает грязь. Трубки пвх прозрачные можно устанавливать практически везде, коммуникации могут иметь самые разные формы и длину благодаря пластичности самого материала и легкости работы с ним при монтаже.

Пластичность и гибкость трубок из ПВХ в значительной мере упрощает работу с ними

Монтаж и демонтаж опалубки

Правила монтажа и демонтажа пластиковой опалубки достаточно просты. Работы проводят в следующем порядке:

расчищают строительную площадку, основание должно быть ровным, очищенным от мусора;

• проверяют состояние монтажных элементов, они должны быть чистыми;
• монтируют арматурный каркас;
• монтаж начинают с установки угловых элементов, затем производят последовательно крепление щитов. Каждый элемент надежно закрепляется при помощи специальных замков;
• собираются элементы по принципу деталей детского конструктора «Лего»;
• после того, как все детали будут собраны, проводится дополнительная проверка качества сборки;
• только после этого можно приступать к заливке бетонного раствора;
• к демонтажным работам приступают, когда раствор наберет не менее 70% прочности;
• все элементы опалубки осматривают и тщательно очищают. Далее их переправляют на другой участок стройки или на хранение.

Модульные пластиковые опалубочные системы – это удобное и экономически выгодное решение. Использование изделий из пластика позволяет осуществлять строительство объектов различного назначение, в том числе и конструкции сложной конфигурации. Применение готовых пластиковых форм позволяет существенно снизить трудозатраты.

Стяжки для опалубки — описание, виды, цена

1. Понятие опалубки 2. Стяжка универсальная 3. Стяжка пластиковая 4. Стяжка шпильками 5. Винтовая стяжка 6. Стеклопластиковый винт стяжной для опалубки 7. Стяжки для несъёмной опалубки 8. Цены на стяжки для опалубки Стяжку для опалубки также называют стяжным винтом, и предназначена она для уменьшения давления бетонной смеси, которая находится в опалубке.

Соединяя параллельные щиты опалубки, стяжка принимает на себя всё давление, что обеспечивает конструкции большую прочность и цельность. В стандартном пакете стяжки для опалубки представляют собой стяжной болт 17мм диаметром, а также 2 гайки. Болты изготавливаются из прочной стали, не поддающейся растяжению.

Чтобы увеличить площадь соприкосновения щитов и стяжек, последние рекомендуется доукомплектовывать шайбами.

Понятие опалубки

Это одно из базовых строительных понятий, означающее кубическую конструкцию. Системы опалубки повсеместно применяются в монолитном строительстве как промышленных, так и жилых объектов. Система опалубки придаёт блокам необходимую конфигурацию, однако требует использование некоторых комплектующих: стяжки для крепления опалубки, стяжные шпильки и т.д.

Существует 2 типа опалубки: многоразовая и несъёмная. В первом случае после заливки бетона щиты снимаются с возможностью дальнейшего использования. Несъёмную опалубку не нужно демонтировать после застывания бетона, её использование значительно ускоряет темпы строительства.

Сфера применения

Опалубочная стяжка используется для соединения параллельных щитов конструкции, благодаря чему после заливки бетона они не разъезжаются в разные стороны. Поэтому шпилька для стяжки должна выдерживать большие нагрузки, сопротивляясь давлению бетонной смеси.

Для фиксации стяжек опалубочных щитов используются две гайки, их устанавливают с внешних сторон соединяемых щитов. Площадь гайки составляет 9-10 см, благодаря чему обеспечивается прочное прилегание к поверхности щитов. При серьезных нагрузках такая площадь прилегания является недостаточной, поэтому дополнительно используются шайбы.

Применяются шпильки для сборки опалубки при строительстве монолитных конструкций. Этот крепеж недешевый, поэтому его используют многократно. То есть, после застывания бетона, опалубку разбирают, вынимая винтовые стяжки и переставляют на другое место.

При заливке фундамента и сооружении других конструкций с шириной стен более 60 см для установки крепежа при сборке опалубки используется специальные жесткие ПВХ трубы, это исключает деформацию после заливки бетона.

Технология устройства фундамента из пластиковых труб

Строительство начинают с составления проекта и выбора материалов. При расчете материалов исходят из необходимости затрат на один столб. Длина одного столба зависит от выбора типа фундамента и высоты промерзания грунта. В среднем глубина бетонирования начинается от 1,5 м.

Для работы потребуются следующие инструменты:

• лопата и земляной бур;
• лазерный уровень, рулетка;
• бечевка, колышки;
• бетономешалка, емкости для раствора;
• болгарка или ножовка.

Начинают работы с очистки и выравнивания участка, его разметки. Разметку проводят с помощью колышков, которыми намечают место будущих столбов. Первыми устанавливают угловые опоры, затем остальные.

Материалы:

• труба ПВХ канализационная для опалубки;
• цемент, песок, щебень;
• металлический прут для армирования (длина прутов превышает размер трубы на 50 см).

Технология устройства опоры столбчатого фундамента следующая:

• На месте будущего столба бурят скважину. Низ ее расширяют при помощи лопаты в стороны, устраивая «основание для будущей опоры». Диаметр ямы должен превышать диаметр трубы минимум на 5 см.
• Дно засыпают мелким гравием.
• Трубу заливают раствором в два подхода, вставляя в нее металлические пруты. Первая заливка предназначена для бетонирования основания. Ее проводят, поднимая трубу.
• Выравнивание опор относительно горизонта и друг друга проводят при помощи лазерного уровня.

Монолитное строительство:

Труба ПВХ необходима, чтобы защитить стяжной винт (шпильку) при сборке вертикальных элементов щитовой опалубки, чтобы впоследствии обеспечить их беспроблемный демонтаж: стяжных шпилек, гаек, опалубочных щитов. Работают эти трубки в паре с фиксаторами конус. Трубки ПВХ или ПНД, материал выбирают в зависимости от условий использования, нарезают на отрезки длиной соответствующей будущей толщине стены, далее с обоих концов этих отрезков вставляют фиксаторы конус, которые при сборке упираются в противоположные щитовые опалубочные фанеры. В результате этих действий образуется своеобразная втулка (кожух), через которую пропускают шпильку при стягивании щитов опалубки.

Одно из основных условий полноценной работы трубки из ПВХ при сооружении монолитных зданий – это, на стадии производства, соблюдение её внутреннего диаметра, который должен совпадать с наружным диаметром хвостовика фиксатора конус, а также толщина стенки, которая не должна быть тоньше 1,3 мм, и конечно отсутствие разностенности. Поэтому, чтобы не возникали непредвиденные ситуации, когда бетон «в пути», лучше все пластиковые закладные и трубки приобретать у одного поставщика, или производителя, который следит за этими параметрами.

Шпилька – изделие недешёвое и не входит в расчет прочности и веса металлического каркаса, поэтому если конус и трубка соединены правильно друг с другом, и во втулку не попало бетонное молочко вовремя проливки раствора, то после застывания бетона шпильку легко удалить из железобетонной конструкции и использовать повторно, а удалять её необходимо. В противном случае шпильку придётся выбивать из не до конца затвердевшего бетона, что категорически неправильно.

Трубки из поливинилхлорида должны выдерживать следующие механические нагрузки:

• при стягивании щитов опалубки винтами и гайками возникают осевые нагрузки на сжатие;
• при заливке опалубки бетонным раствором возникают поперечные (вертикальные) нагрузки, связанные с большой массой бетона при его подаче, в котором присутствует щебень, гравий, керамзит или другой наполнитель. В следствие чего не рекомендуется искать более дешевую трубку с тонкой стенкой.

Плюсы и минусы

Популярность труб из пвх объясняется их многочисленными преимуществами. Как и другие коммуникации из полимеров, они характеризуются:

• долговечностью (срок службы составляет более 50 лет при правильном монтаже и эксплуатации);
• легким весом и компактностью, что обеспечивает удешевление и упрощение транспортировки прозрачных труб пвх;
• простым способом установки. Проложить коммуникации из данного материала довольно просто, это можно сделать даже без помощи специалистов;
• низким уровнем шума. Такая система функционирует практически бесшумно;
• экологичностью. Материал, из которого изготавливается труба, абсолютно безопасен для окружающей среды. Полимеры, входящие в его состав, не взаимодействуют с химически агрессивными веществами и не образуют вредные соединения;
• низкой теплопроводностью;
• неприхотливостью в обслуживании. Благодаря гладким стенкам и простому строению, прозрачные трубы легко осматривать и ремонтировать;
• устойчивостью к деструктивным процессам. ПВХ – материал, не склонный к коррозии, (в отличие от металла, к примеру), также он устойчив к негативному влиянию ультрафиолетовых лучей.

Трубы ПВХ в бухтах легко транспортировать к месту проведения работ

Несмотря на большое количество плюсов, данное изделие обладает некоторыми ограничениями. Например, трубы из пвх выпускаются только небольших диаметров и поэтому они не подходят для транспортировки веществ в промышленных масштабах. Кроме того, их обычно не применяют для перекачки горячих жидкостей и газообразных соединений.

Сфера применения

Прозрачные трубы мало применимы для организации бытовых трубопроводов, но область их применения достаточно широка:

• в интерьерном дизайне прозрачность водопровода может быть использована для дополнения индустриального стиля оформления или стиля лофт, кроме того, прозрачные трубы могут быть элементом аквариума или аквапанели, дополнительную эстетичность придает подсветка таких элементов интерьера;
• для организации иллюминации в помещениях, фонтанах и на фасадах жилых домов и коммерческих зданий выполняют трубопровод нужной формы и протягивают в нем светодиодные ленты, в этом случае трубы защищают электрическое оборудование от повреждений, не заглушая свет;
