Технология возведения
Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки
Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое
Подробнее об этом — в видео инструкции в конце статьи.
Процесс укладки шведской плиты
Строительство ведется в следующем порядке:
Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания
Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка «Пеноплекса».
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)
Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.

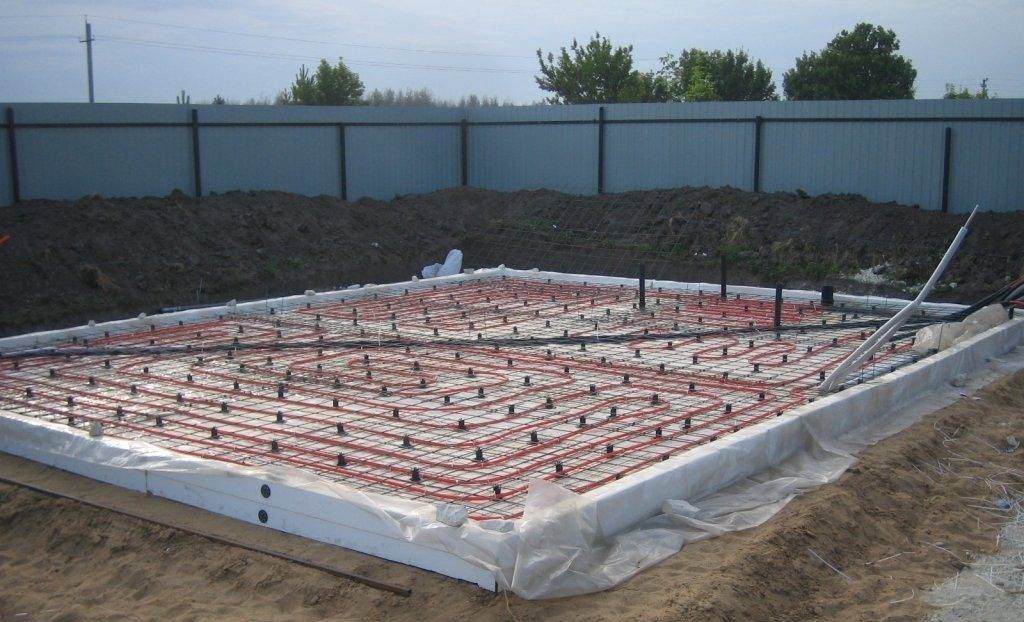

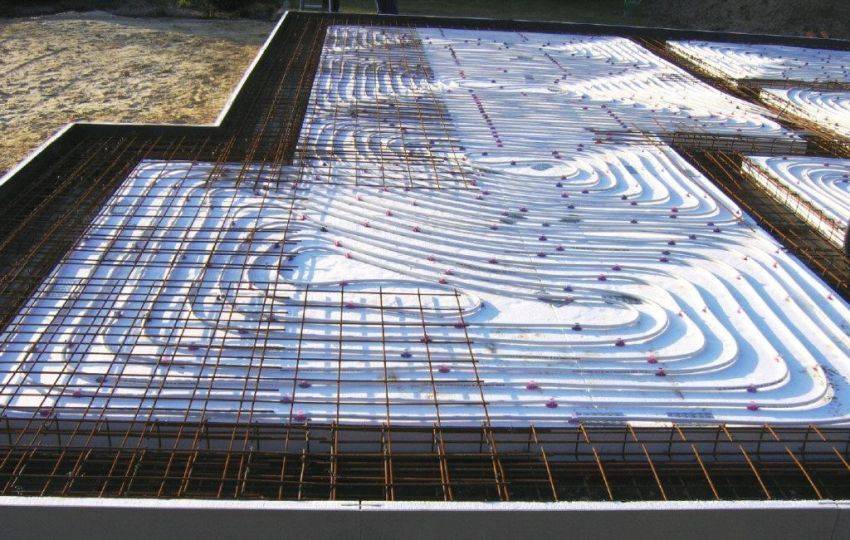

После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.
На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.
Полную марочную прочность конструкция наберет по истечении 4 недель.
В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.
Преимущества технологии УШП
Фундамент УШП имеет много немаловажных преимуществ:
Преимущества УШП фундамента
- возможность быстрого возведения, даже при большом объеме работ;
- можно использовать на любых грунтах;
- наблюдается существенная экономия материалов;
- утепленная плита в качестве фундамента обеспечивает внутри здания стабильную температуру и другие климатические показатели;
- из-за уменьшения тепловых потерь дома удается экономить на отоплении;
- после устройства фундамента УШП можно получить не только надежное основание, но и ровный черновой пол для первого этажа;
- правильно обустроенная плита, обработана гидроизоляционными материалами, препятствует проникновению влаги внутрь помещений;
- под плитой можно скрыть все коммуникации, что очень удобно и не портит внешнего вида помещений.
Почему УШП?
Несмотря на популярность такого типа фундамента, нет однозначности в суждениях. Многие строители недовольны такой технологией. Я решил разобраться сам, прежде чем остановиться на этом варианте фундамента.
Утепленная шведская плита – это вариант фундамента, который имеет небольшое заглубление. Состоит такой фундамент из песчаной подушки, грунта, геотекстиля, коммуникационных труб, утеплителя (экструдированного пенополистерола), армирующей сетки, щебня, системы теплого пола, бетона.
При выборе проекта фундамента моего дома я постарался остановиться на наиболее оптимальном по технологии и цене варианте. Рассматривая ленточный фундамент и сравнивая его с плитой, отметим, при строительстве ленточного фундамента сначала возводится вертикальный фундамент, который перекрывается бетонной плитой. А если мы берем УШП, то плита лежит на утеплителе, который располагается на грунте. Надо отметить, что стоимость утеплителя значительно ниже стоимости земляных работ, бетона, арматуры, входящих в ленточный фундамент. Это плюс.
При заливке УШП все коммуникации заводятся в необходимые места, предусмотренные проектом, и дальнейшая их коррекция возможна только по верху, либо связана с частичным демонтажем УШП. Обслуживать и менять месторасположения коммуникаций сложно. Т.е. перенести канализацию, водопровод в новые места, если мы захотим что-то поменять, будет сопряжено с определенными трудностями. Это минус.
А с другой стороны, все необходимые инженерные точки уже на месте. Вся разводка проведена. Это положительная сторона.
Надо отметить, что заложенные в плиту теплые водяные полы и идеально ровная поверхность УШП дает финансовое преимущество перед другой технологией, когда теплые полы укладываются на плиту перекрытия и заливаются песчано-цементной стяжкой. В УШП – готовая поверхность для напольных покрытий. Можно располагать ламинат, линолеум, паркет. Я это рассматриваю как плюс.
Проектировщики отметили, что под УШП подойдет любой грунт, поэтому мне не надо тщательно исследовать грунты моего участка. Это несомненный плюс.
Утеплитель, уложенный под плиту, не пускает холод в дом и надежно защищает от плесени и сырости в будущем доме. Это тоже положительный момент.
За счет утепления не происходит промерзания грунта под домом, вследствие этого не будет пучения грунта. Это плюс.
Но моя мечта о винном погребе и полочках с огурчиками, помидорчиками, грибочками и квашеной капустой не сбудется при выборе УШП. Тут не предусмотрено подвальное помещение. Придется строить погребок отдельно. Это досадный минус.
Плита УШП находиться над поверхностью земли невысоко. Если в наших краях случится подъем воды, она окажется внутри дома. Это относится к отрицательным моментам.
Строительство УШП можно доверить только профессионалам. Нельзя обращаться к услугам шабашников. Для строительства УШП нужна специальная техника, профессионализм, контроль и умелые руки. Это ведет к удорожанию строительства и является условным минусом, поскольку профессионализм означает качественное исполнение проекта. Такой дом не придется переделывать.
Одним из основных отрицательных сторон использования в Вашем проекте УШП является невозможность строительства многоэтажного тяжелого дома. Но в шведские дома – обычно это каркасные облегчённые строения. Поэтому можно на таком фундаменте построить одноэтажный загородный дом и это будет отличным вариантом теплого дома.
Таким образом, проанализировав полученную информацию, я понял, что технология строительства и использования УШП имеет и плюсы и минусы. При условии грамотного и профессионального подхода дом, построенный на утепленной шведской плите, может стать надежным, теплым жилищем.
Что даёт применение фундамента «утеплённая шведская плита»
Научно-технический прогресс в 21 веке обусловил развитие тенденции минимальной зависимости человека во всех сферах деятельности от невосстанавливаемых источников энергии – нефти, газа, твёрдых видов топлива. Не стала исключением и строительная индустрия.
Научные разработки в области строительства зданий с низким энергопотреблением дали жизнь новому термину «пассивный дом» — комплексной концепции строительства, заключающейся в использовании «попутного» тепла (солнце, бытовое оборудование не отопительного назначения) и пассивных методов энергосбережения.
Особенности конструкции «пассивного дома», оснащённость современным инженерным оборудованием и возведение на местности с хорошим энергетическим потенциалом позволяют минимизировать потребление внешней энергии, но — без ущерба для комфортности проживания там людей.
Согласно европейским стандартам, энергоэффективному дому для комфортных условий проживания в год должно быть потребно энергии до 15 кВт на 1 м кв. жилой площади. Сравнение этого показателя с энергопотреблением домов старых проектов (до 300 кВт) и новых зданий с уже пониженным расходом (60 кВт) убеждает в оправданности затрат на широкое внедрение «пассивных» технологий в домостроение.
Суть «пассивности» заключается в том, что сам дом не производит энергии в полном потребном объёме, и оснащённость его оборудованием умеренна. Но планировочные и конструктивно-технологические решения, применяемые при таком строительстве, позволяют зданию интенсивно поглощать и аккумулировать поступающую энергию, запасы которой затем используются с максимальной эффективностью.
Следуя концепции энергосбережения, без максимальной теплоизоляции дома не обойтись. Следовательно, все ограждающие конструкции, являющиеся проводниками тепла, должны быть теплоизолированы – это касается и малогабаритных элементов, поскольку при разнице температур внутри и снаружи они тоже являются «мостиками холода».
Теплопотери через фундамент и пол нижнего этажа, учитывая расположение и значительную площадь этих элементов строения, всегда велики. И утеплённая шведская плита, как никакое другое опорное основание, соответствует концепции «пассивный» дом.
Определение «шведская» не связано с местом разработки данной технологии и отражает лишь широкую распространённость фундаментов такого типа в европейских регионах с суровыми климатическими условиями зимой – Скандинавии, северной части Европы. При этом именно Швеция в широком ассортименте выпускает эффективные теплоизолянты высокой прочности, но лидером в практическом применении УШП является Германия.
Устройство УШП
Специфика конструкции – многослойность. Основание состоит из нескольких образующих пластов:
- Железобетона – армирующий каркас заливается цементной смесью на высоту 10 см. Весь слой заливается сразу, в течение одного дня.
- Армирующие пруты усиливают бетонную платформу УШП, обеспечивают фундаменту необходимый запас прочности. Армирование выполняется специальным рифленым или гладким прутком диаметром до 14 мм и арматурной сеткой с применением сварки или увязочной проволоки.
- Амортизационный слой – это песчаная или гравийная смесь расчетной плотности, для гидрозатвора на сухих и каменистых почвах добавляется глина. В толще амортизационного пласта прокладываются всевозможные инженерные коммуникации.
- Изолирующие материалы фундамента – это утеплитель, защищающий бетон от промерзания, он укладывается по всей поверхности УШП и вертикально вдоль периметра под отмосткой. Геотекстиль разделяет минеральные слои, гидро- и пароизоляция препятствуют разрушению железобетона, защищают от талых и грунтовых вод, повышенной влажности во время осадков.
- Дренажная система предотвращает застой воды под УШП.

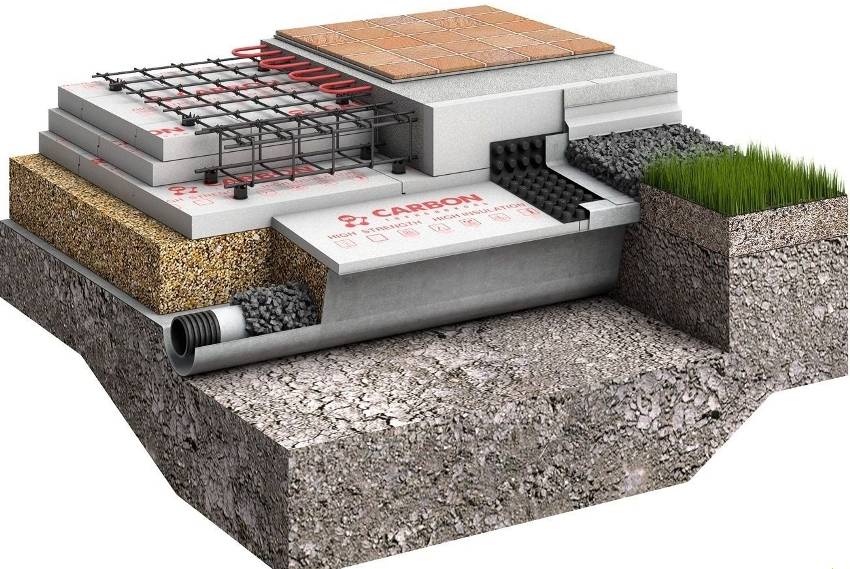

Устройство утепленной шведской плиты
Что из себя представляет УШП?
Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.
У такой технологии есть ряд преимуществ:
- высокая скорость возведения;
- отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
- более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
- готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
- отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
- готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
- отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.
Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.
Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.
Среди его преимуществ можно назвать:
- универсальность — подходит для разных типов грунтов;
- простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
- экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.
Но есть у него и минусы:
- необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
- сложность расчетов для предотвращения смещения свай;
- обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
- ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.
УШП или ленточный фундамент
Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.
Среди его преимуществ можно назвать:
- отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
- относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
- высокая скорость возведения — она достигается благодаря простоте конструкции.
Есть у него и минусы:
- тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
- большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
- ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.
УШП или свайно ростверковый фундамент
Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.
Он имеет следующие преимущества:
- экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
- возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
- уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
- отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
- отсутствие трудоемких и финансово затратных подготовительных работ.
Среди минусов можно назвать:
- невозможность добавления в проект цокольного этажа или подвального помещения;
- ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
- потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.
Заливка бетоном утепленной шведской плиты
Самое главное правило при строительстве монолитного фундамента, в том числе и фундамента по технологии УШП – заливка всего объема бетона за короткий промежуток времени.
Монолитная плита должна сохнуть как один кусок бетона. Частичная, разнесенная на несколько дней заливка не допустима. Это нарушение технологии.
Важно: если все-таки, у вас произошел форс-мажор и на середине процесса бетонный завод перестал отправлять вам миксеры с бетоном, а следующая партия придет только на следующий день, то разделение старого и нового слоя должно быть в горизонтальной плоскости. Первую партию бетона необходимо распределить равномерным слоем по всей площади фундамента, а следующую партию необходимо заливать вторым слоем. Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор
С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции
Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор. С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции.
уплотнение бетона погружным вибратором
Еще за день до заказа и приемки бетона, вам необходимо подготовить площадку или емкость, для сбрасывания излишек бетона. Как вариант, можете подготовить дорожки к заливке.
Остатки бетона будут всегда. Лучше иметь небольшой остаток и залить дорожку или столбики для забора, чем вручную домешивать 2-3 куба бетона. Это работа отберет у Вас массу времени и сил.
Также, заказ бетона следует делать на первую половину дня. Это даст Вам возможности для маневра в случае не предвиденных обстоятельств.
Если есть возможность заказать бетононасос, то лучше сделайте это. Цена вопроса какие-то 20-30 тысяч рублей за весь объем работ, а удобство и простота не оспоримые. Поверьте, растаскивать бетон из одной точки подачи по всей площади то еще удовольствие.
Силы покинут Вас уже через 20 минут махания лопатой, а это будет только первый миксер. Обязательно закажите бетононасос, его манипулятор подаст бетон в любые точки фундамента. Не бойтесь использовать вспомогательную технику.
заливка ушп бетононасосом
После уплотнения и выравнивания бетонной стяжки ждем его подсыхания. Далее специальным аппаратом производим затирку бетона получая идеально ровную и гладкую поверхность.
Для чего необходим фундамент по типу утепленной шведской плиты
Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.
Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.
Цены на цемент
цемент Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне
По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.
Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.
Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.
Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.
Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.
Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».
Преимущества и недостатки УШП фундамента
Фундамент УШП, заказать который можно в любой крупной строительной компании, характеризуется рядом отличительных преимуществ:
низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;
В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации
- высокой скоростью производительности;
- благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
- фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
- обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
- утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
- теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
- благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
- в изоляционном слое исключено появление насекомых и грызунов;
- небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
- наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
- плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;
Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию
- обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
- благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.
Недостатки УШП:
- плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
- существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
- УШП нельзя применять при возведении тяжелых многоэтажных строений;
- фундамент исключает создание подвала в доме.
Принципы утепления фундамента и основания
В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.
Для утепления УШП основания используются специальные плиты
Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:
- толщина вертикального утеплителя (см);
- ширина теплоизоляционной юбки (м);
- толщина горизонтальных плит утеплителя вдоль стен (см);
- длина участков горизонтального утеплителя по углам (м);
- толщина горизонтального утеплителя по углам (см).
Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.
Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.
Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:
df – толщина промерзания грунта в регионе строительства, м;
d – глубина заложения плиты, м;
δh – толщина горизонтального утеплителя.
