Технология «шведская плита»
Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.
Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».
Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
Принципиальная схема устройства утепленной шведской плиты
- Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
- Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
- Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
- Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
- Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.
Особенности монтажа
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня).
В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.
Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.
) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.
Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.
- Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
- Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
- Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;
- Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
- Шаг 5. Монтаж арматурного каркаса на подставках;

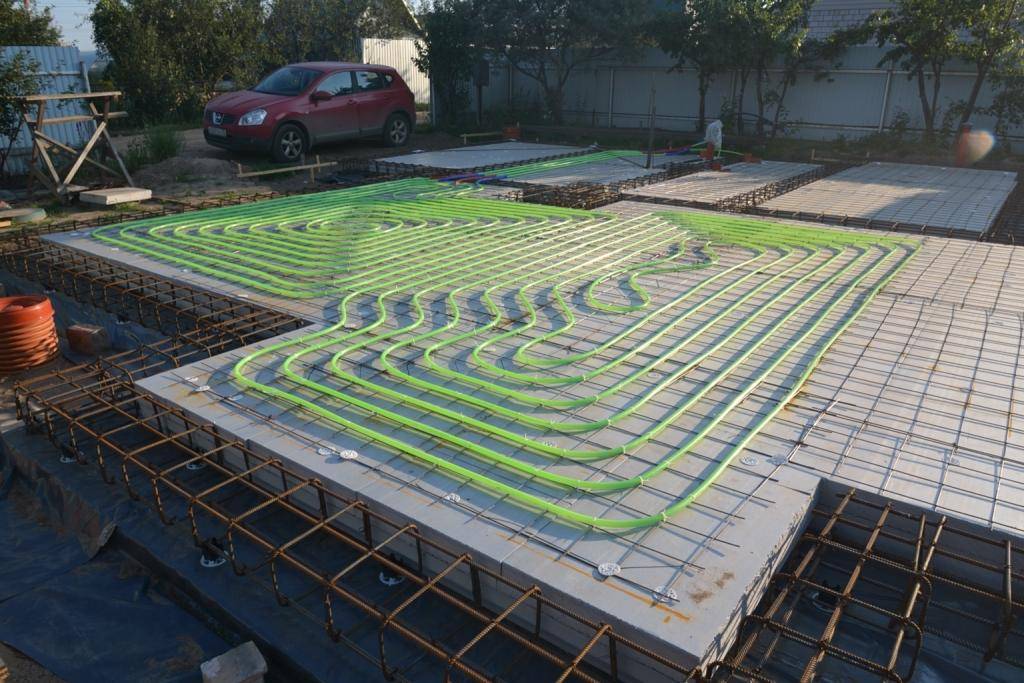

- Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
- Шаг 7. Заливка монолитной плиты бетонной смесью.
Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.
В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).
В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.
Технология монтажа плиты
Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки
- Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки. Размечают участок с учётом прибавки параметров под сооружение опалубки и устройства песчаной подушки. То есть котлован роют на 20 см глубже проектной толщины подушки.
- Следующим слоем станет песчаная подушка, которую нужно насыпать толщиной около 20 см, слегка увлажнить и хорошо утрамбовать.
- Теперь можно устанавливать опалубку по всему периметру песчаной прослойки и котлована.
- Поверх песчано-гравиевого слоя нудно постелить гидроизояционный материал. Его стелют внахлест, тщательно обрабатывая края стыков газовой горелкой. Таким образом они будут слегка плавиться и тем самым создавать герметичный слой материала. Края рубероида закидывают на стенки опалубки.
- Следом можно постелить геотекстиль, который утеплит плиту со стороны грунта. Этот материал также устраивают внахлест и герметично.
- Следующий этап — монтаж коммуникаций. При этом всю разводку нужно проверить методом пролива перед заливкой раствора.
- Важным также в технологии монтажа бетонной монолитной плиты является её армирование. Для создания жёсткого каркаса используют арматуру сечением 12-16 мм. Из них сооружают ребра сеток. Для продольных прутов, которые будут соединять две армирующие сетки, применяют арматуру меньшего сечения — 6-8 мм.
В последнюю очередь производят заливку раствора в опалубку, тщательно усаживая его строительным вибратором.
Как устроена плита?
Поверх слоя теплоизоляции сооружают армированную бетонную плиту. Все инженерные коммуникации должны быть интегрированы в УШП до заливки бетона. Притом система тёплого пола обязательно должна быть опрессована.
Александр Плешкин,инженер компании LAFARGEHOLCIM:«Бетонная плита в конструкции УШП состоит из двух принципиальных элементов. Первый – рёбра жёсткости, которые несут и распределяют нагрузки от стен, перекрытий, крыши, оборудования, мебели. Также они должны выдерживать эксплуатационные нагрузки на перекрытия и снеговые нагрузки, которые зависят от региона строительства. Исходя из всех этих нагрузок, подбираются марка бетона и сечение арматуры. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25), а также 4 арматурных стержня диаметром 10-12 мм A-III (A-400), которые располагают в продольном направлении. Дополнительно устраивают поперечные хомуты из стержней с шагом, как правило, 300 мм. Высота рёбер – от 200 до 300 мм.Второй элемент – остальная часть фундамента. Её толщина обычно составляет 100 мм, марка бетона – та же. Сечение и схему раскладки арматуры подбирают, исходя из нагрузок, но чаще всего это один ряд стержней диаметром 6-10 мм A-III (A-400), связанных в сетку с ячейками 150 х 150 мм. Арматуру устанавливают на фиксаторы из ПВХ, строго следя за тем, чтобы она не лежала на утеплителе. Высота фиксаторов должна быть такой, чтобы арматура находилась внутри защитного слоя из бетона толщиной не менее 40 мм».
В следующей статье мы подробно расскажем обо всех этапах сооружения УШП. Если же вам нужна полная информация о строительстве дома из газобетона, приглашаем на курс от YTONG
Минусы УШП
Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:
Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

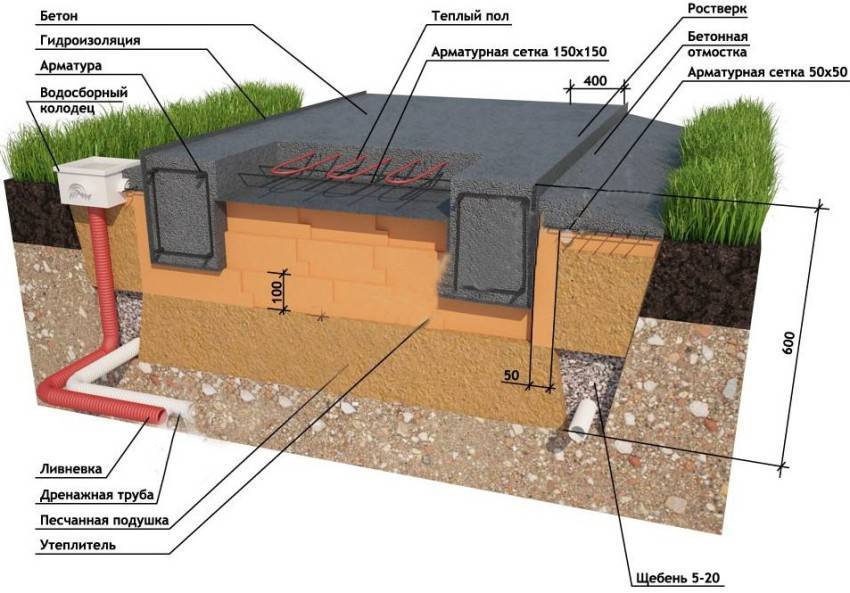

Конструкция фундамента УШП: фото изделия в разрезе
Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:
бетонной заливки;
Шведская плита фундамент в разрезе
- армированного слоя;
- пласта амортизации;
- изоляционных слоев.
Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.
Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.
Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

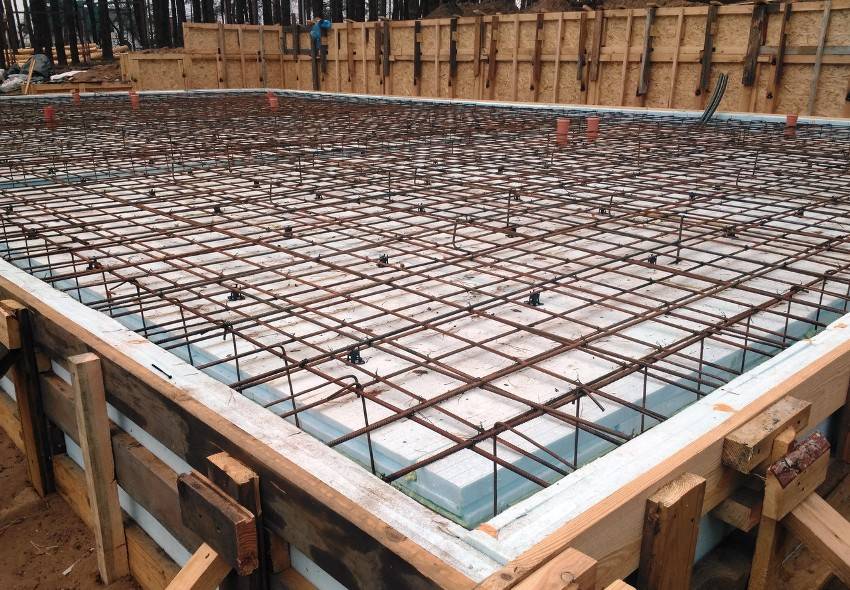

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента
Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.
Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.
Каковы минусы УШП?
При всех своих достоинствах у этой конструкции есть и недостатки: Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие. Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб. Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.
Дмитрий Андриади, руководитель компании BAUHAUS:«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»
Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная). УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями. Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау — утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)
Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.
В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.
Основные этапы установки УШП фундамента
Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.
УШП своими руками, пошаговая инструкция:
- Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
- Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
- В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
- Монтируется система дренажа.
- Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
- Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
- Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
- Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.
Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.
В чем особенность технологии?
- Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
- Глубина такого фундамента – минимальное.
- Все коммуникационные трассы проходят внутри утепленной шведской плиты.
- Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.
С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).
Затирка бетона;
Можно конечно и не затирать бетон, но тогда придется потратится на наливной пол больше чем хотелось. Но даже если плита затерта лучше всего налить сверху 10 мм наливного пола. Будет удобнее стелить напольное покрытие.
Заливаем, ровняем, воздух выгоняем (без фанатизма). Когда бетон схватится до состояния можно наступить в «бетоноступах». Пора затирать. Иначе будет поздно.
Затерли можно и по сто грамм))). Дальше больше.
И да — необходимо следить и «ухаживать» за только что залитым бетоном. Нельзя допускать, чтобы он замерз или пересох. Два – три дня бдим пока не созреет.
Конструкция утепленной шведской плиты готова.
Осталось немного: отмостка, стройка, отделка, благоустройство и новоселье!
Стоимость материалов для дома 10х13 м. Удаленность от города 30 км.
| Щебень (из расчета 0,1 м толщина отсыпки) | 32 | т | 1900 | 60800 |
| Песок (из расчета 0,3 м толщина подушки) | 312 | т | 200 | 62400 |
| Геотекстиль | 271 | м2 | 70 | 18970 |
| Гидроизоляция | 169 | м2 | 35 | 5915 |
| Утеплитель 100 мм Технониколь | 390 | м2 | 470 | 183300 |
| Угловой крепеж XPS ТЕХНОНИКОЛЬ | 184 | шт | 65 | 11960 |
| Доска 30х150 для опалубки | 1.1 | м3 | 10000 | 11040 |
| Арматура ф 10 (сетка для армирования 15 м.п. на 1 м2) | 1755 | м.п. | 24 | 42120 |
| Арматура ф 12 (арматурный каркас 3/3) | 476 | м.п. | 32 | 15232 |
| Арматура ф 8 (арматурный каркас сечением 230х330 L=1,2 м) | 317 | м.п. | 17 | 5389 |
| Проволока вязвльная | 25 | кг | 40 | 1019.2 |
| Фиксатор арматуры | 1300 | шт. | 1.2 | 1560 |
| Труба канализационная | 23 | м | 350 | 8050 |
| ПНД ф 32 | 69 | м | 50 | 3450 |
| Труба для ТП | 528 | м | 65 | 34320 |
| Труба для водопровода | 46 | м | 75 | 3450 |
| Утеплитель для труб | 46 | м | 18 | 828 |
| Коллектор ТП | 11 | шт | 1500 | 16500 |
| Коллектор ХВС | 1 | шт | 1500 | 1500 |
| Коллектор ГВС | 1 | шт | 1500 | 1500 |
| Бетон М 300 | 21 | м3 | 4100 | 88027 |
| Укрывной материал | 169 | м2 | 7 | 1183 |
| Метизы, расходники | 8190 | р | 8190 | |
| Пена Клей Технониколь | 33 | шт | 365 | 12045 |
| Доставка материалов (песок, бетон, утеплитель, арматура) | 28 | шт. | 90650 | |
| Дренажная труба | 58 | м | 65 | 3770 |
| Дренажный колодец | 2 | шт | 980 | 1960 |
| Итого материалы | 695128.2 |
Сколько прослужит?
Заказчиков всегда волнует вопрос: насколько надёжен и долговечен «шведский» фундамент? Он надёжен и долговечен при соблюдении трёх условий: продуманного проекта, использования качественных материалов и привлечения высококвалифицированной рабочей силы для его устройства. В этом случае он прослужит много лет.
Александр Плешкин, инженер компании LAFARGEHOLCIM:«Важное условие надёжности и долговечности УШП – наличие проекта, в который входит план с подробным расположением стен, разводкой теплого пола и точным указанием ввода и вывода коммуникаций. Проект должен учитывать различные нагрузки (от собственного веса, эксплуатационные и снеговые), грунтовые условия, особенно уровень грунтовых вод
В нём должны быть подробная спецификация с прописанными марками материалов и рекомендации по выполнению работ»
Затирка бетона;
Можно конечно и не затирать бетон, но тогда придется потратится на наливной пол больше чем хотелось. Но даже если плита затерта лучше всего налить сверху 10 мм наливного пола. Будет удобнее стелить напольное покрытие.
Заливаем, ровняем, воздух выгоняем (без фанатизма). Когда бетон схватится до состояния можно наступить в «бетоноступах». Пора затирать. Иначе будет поздно.
Затерли можно и по сто грамм))). Дальше больше.
И да — необходимо следить и «ухаживать» за только что залитым бетоном. Нельзя допускать, чтобы он замерз или пересох. Два – три дня бдим пока не созреет.
Конструкция утепленной шведской плиты готова.
Осталось немного: отмостка, стройка, отделка, благоустройство и новоселье!
Стоимость материалов для дома 10х13 м. Удаленность от города 30 км.
| Щебень (из расчета 0,1 м толщина отсыпки) | 32 | т | 1900 | 60800 |
| Песок (из расчета 0,3 м толщина подушки) | 312 | т | 200 | 62400 |
| Геотекстиль | 271 | м2 | 70 | 18970 |
| Гидроизоляция | 169 | м2 | 35 | 5915 |
| Утеплитель 100 мм Технониколь | 390 | м2 | 470 | 183300 |
| Угловой крепеж XPS ТЕХНОНИКОЛЬ | 184 | шт | 65 | 11960 |
| Доска 30х150 для опалубки | 1.1 | м3 | 10000 | 11040 |
| Арматура ф 10 (сетка для армирования 15 м.п. на 1 м2) | 1755 | м.п. | 24 | 42120 |
| Арматура ф 12 (арматурный каркас 3/3) | 476 | м.п. | 32 | 15232 |
| Арматура ф 8 (арматурный каркас сечением 230х330 L=1,2 м) | 317 | м.п. | 17 | 5389 |
| Проволока вязвльная | 25 | кг | 40 | 1019.2 |
| Фиксатор арматуры | 1300 | шт. | 1.2 | 1560 |
| Труба канализационная | 23 | м | 350 | 8050 |
| ПНД ф 32 | 69 | м | 50 | 3450 |
| Труба для ТП | 528 | м | 65 | 34320 |
| Труба для водопровода | 46 | м | 75 | 3450 |
| Утеплитель для труб | 46 | м | 18 | 828 |
| Коллектор ТП | 11 | шт | 1500 | 16500 |
| Коллектор ХВС | 1 | шт | 1500 | 1500 |
| Коллектор ГВС | 1 | шт | 1500 | 1500 |
| Бетон М 300 | 21 | м3 | 4100 | 88027 |
| Укрывной материал | 169 | м2 | 7 | 1183 |
| Метизы, расходники | 8190 | р | 8190 | |
| Пена Клей Технониколь | 33 | шт | 365 | 12045 |
| Доставка материалов (песок, бетон, утеплитель, арматура) | 28 | шт. | 90650 | |
| Дренажная труба | 58 | м | 65 | 3770 |
| Дренажный колодец | 2 | шт | 980 | 1960 |
| Итого материалы | 695128.2 |
Недостатки фундамента «Утепленная шведская плита»
Несмотря на все перечисленные преимущества, не секрет, что достаточно многие в нашей стране относятся к этой технологии скептически. Среди ее недостатков, в частности, выделяют высокую стоимость, возможность усадки теплоизоляционного материала под действием нагрузок, риск разрушения пенополистирола грызунами. Также беспокоит вопрос долговечности.
Действительно, к такому вопросу как устройство фундамента нельзя подходить легкомысленно. Ведь от его надежности во многом зависит долговечность всего дома. Как и другие виды фундаментов, УШП имеет свои сильные и слабые стороны и подойдет для решения только определенных строительных задач. Например, едва ли вы сможете построить многоэтажный дом на УШП. А вот для каркасного или деревянного энергоэффективного коттеджа это оптимальное решение.
Строительство фундамента «Утепленная шведская плита»
Все перечисленные недостатки теоретически могут проявиться – если подойти к выбору строительных материалов и комплектующих без скандинавской скрупулезности или допустить ошибки при монтаже. Именно появление современных износостойких инженерных решений и строительных материалов позволяют такому фундаменту сохранять эксплуатационные свойства на протяжении всего срока службы дома. Технология устройства такого фундамента достаточно проста, но лучше доверить работы профессионалам.
УФФ – Утепленный Финский Фундамент
Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.
Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”. Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.
Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.
Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)
Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)
Упрощенная, но рабочая схема от Tim1313
Реализаций строительства УФФ у тех же скандинавов может быть много – в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.
Преимущества УФФ
Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП
- Может оказаться более выгодной и менее трудозатратой на участках с уклоном
- Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
- Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
- Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
- Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
- Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
- Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант
Недостатки и стоимость УФФ
Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.
Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.
Опорная пятка и цоколь из блоков
Обратная засыпка с внутренним утеплением
Раскладка теплого пола и заливка стяжки
Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант
(Visited 56 813 times, 1 visits today)
Что из себя представляет УШП?
Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.
У такой технологии есть ряд преимуществ:
- высокая скорость возведения;
- отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
- более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
- готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
- отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
- готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
- отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.
Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.
Свайный фундамент или УШП
Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.
Среди его преимуществ можно назвать:
- универсальность — подходит для разных типов грунтов;
- простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
- экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.
Но есть у него и минусы:
- необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
- сложность расчетов для предотвращения смещения свай;
- обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
- ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.
УШП или ленточный фундамент
Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.
Среди его преимуществ можно назвать:
- отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
- относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
- высокая скорость возведения — она достигается благодаря простоте конструкции.
Есть у него и минусы:
- тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
- большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
- ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.
УШП или свайно ростверковый фундамент
Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.
Он имеет следующие преимущества:
- экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
- возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
- уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
- отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
- отсутствие трудоемких и финансово затратных подготовительных работ.
Среди минусов можно назвать:
- невозможность добавления в проект цокольного этажа или подвального помещения;
- ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
- потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.
