Утепление фундамента пеноплексом – технология монтажа пеноплэкса

Утепление плитной основы: технология

Для утепления плитного фундамента, а также подошвы ленточного вида основы используется плиты Пеноплекс, толщина которых составляет около 10 см.

Осуществляются следующая поочередность действий:

Производится разметка территории, а после этого снимается верхний грунт. При этом стоит придерживаться глубины, которая соответствует расчетам проекта на строительство. Когда вынимается грунт, необходимо предусмотреть, чтобы дно получилось ровным. Для этого последние 30 см снимаются вручную. Когда площадка будет готова, она засыпается песком, который впоследствии утрамбовывается.
Создается временная опалубка, а затем готовится основание из бетона. При этом опалубка заливается бетоном (используется тонкий слой). Что касается армирования основы, это делать не обязательно.
Когда основание из бетона застынет, производится утепление фундамента Пеноплексом, видео это подтверждает. При этом необходимо постараться совместить монтажный паз, избегая зазоров. Сверху на плиты укладывается пленка из полиэтилена, желательно, чтобы она была как можно толще. Стыки приклеиваются с помощью скотча. Благодаря пленке удается обеспечить гидроизоляционный слой, а также препятствует протеканию бетона через стыки утеплителя.
Затем выполняется опалубка, армирование, а также заливка фундамента. Когда он застынет, опалубку стоит снять. Далее его стенки обкладываются плитами Пеноплекс.
После этого происходит утепление подошвы, что производится по аналогичной технологии.

Технология горизонтального утепления пеноплексом

При горизонтальном утеплении плиты утепляются не сбоку, а под основание фундамента.

Процесс горизонтального утепления:

Шаг 1. Разметить площадку под фундамент, сняв при этом верхний слой почвы на необходимую глубину.
Шаг 2. Максимально выровнять основание фундамента, заполнить его песком или другим сыпучим материалом и хорошо утрамбовать.
Шаг 3. Изготовить временную опалубку, залив ее тонким слоем бетона. Стоит заметить, что армировать основание при этом не требуется.
Шаг 4. После полного застывания бетонного основания фундамента, уложите плиты пеноплекса, полностью совместив монтажные пазы утеплителя.
Шаг 5. Уложить сверху теплоизолятора пленку из полиэтилена – гидроизоляционный слой.
Шаг 6. Проклейте стыки плит скотчем.
Шаг 7. Изготовить основную опалубку фундамента, армировать ее и залить фундамент строения.

Как работает утеплитель

Обоснованность использования материала в качестве теплоизолятора основана на его низкой теплопроводности при достаточно высокой прочности и долговечности. Поэтому, решая вопрос о том, как утеплить фундамент дома снаружи, необходимо подобрать материал достаточно прочный, сравнимый по долговечности с постройкой и при этом создающий нужный эффект теплоизоляции – например, плиты из пенополистирола.

В зависимости от плотности и особенностей состава, экструдированный или экструзионный пенополистирол может использоваться для:

утепления строительных конструкций, от фундамента до крыши;
устройства отопительных систем «теплый пол»;
подготовки насыпи автомобильных и железных дорог (для уменьшения действия морозного пучения грунта), а также для создания взлетно-посадочных полос аэродрома. Для этих целей используется высокоплотных тип полимера;
теплоизоляции холодильных установок, ледовых арен, спортивных площадок и других аналогичных сооружений.

Технические характеристики материала таковы:

диаметр ячеек (гранул) 0,1…0,2 мм, при этом структура равномерная, с закрытыми порами;
влагопоглощение 0,2…0,4%;
удельный вес 25…47 кг/м.куб.;
коэффициент теплопроводности 0,029…0,034;
горючесть класс Г3…Г4 (высокая горючесть). С учетом требований СНиП 21-01-97 при повышенных требованиях к пожарной безопасности используется экструзионный пенополистирол класса Г3. Показатель токсичности продуктов горения Т2 (умеренный);
срок эксплуатации – 25…40 лет.

Для сравнения приведена таблица показателей теплопроводности разных утепляющих материалов.

Если решено произвести утепление фундамента Пеноплексом (экструзионными плитами из пенополистирола производства российской компании «Пеноплэкс»), стоит изучить те характеристики, которые дает своей продукции изготовитель.

Название материала/показатель
Пеноплэкс Фундамент
Пеноплэкс Комфорт
Пеноплэкс Стена
Размеры листа, мм (ширина х длина; толщина)
585х1185; 50 и 80
585х1185; 20, 30, 40, 50, 100
585х1185; 50
Коэффициент теплопроводности
0,034
Звукоизоляция, до (дБ)
Для плиты 50 мм 41, общий индекс улучшения структурного шума в конструкции 23
Температурный режим эксплуатации, градусы Цельсия
-70…+75
Область применения
Фундаменты малого и глубокого заложения, в том числе ленточные с несъемной опалубкой.
Отмостка, утепление цоколей и подвалов.
Полы по грунту, бетонной плите, над вентилируемым подпольем.

Утепление лоджий, балконов, кровель, инженерных коммуникаций, теплиц

Утепление стен, лоджий и балконов, систем «теплый пол», скатных и плоских кровель, чердачных перекрытий

Подходит для строительства каркасных домов
Важно: нельзя использовать для теплоизоляции нагруженных конструкций!

Только стены.
Важно: нельзя использовать для теплоизоляции нагруженных конструкций!. Для пенополистиролом в тех местах, где сложная геометрия или малые размеры элементов не предполагают применение листовых материалов, та же компания предлагает напыляемый утеплитель FASTFIX

Он имеет схожие с листовыми теплоизоляторами свойства и позволяет полностью защитить конструкцию от перепадов температуры при любой сложности формы

Для пенополистиролом в тех местах, где сложная геометрия или малые размеры элементов не предполагают применение листовых материалов, та же компания предлагает напыляемый утеплитель FASTFIX. Он имеет схожие с листовыми теплоизоляторами свойства и позволяет полностью защитить конструкцию от перепадов температуры при любой сложности формы.

Более детально о материалах компании можно прочесть на ее сайте.

Нужные инструменты и материалы в ходе утепления

Пошаговый план по утеплению стен предполагает, что строитель заготовил все необходимые материалы и инструменты:

линейка;
монтажная пена;
дрель;
пилка.

Грамотный чертеж проводится по всем правилам. Это означает, что следует начать с разметки

Строитель отмечает ключевые точки, важно учитывать реальную квадратуру

Профлист укладывается после предварительной разметки. Секрет кроется в том, что разрешается применять простые измерительные приборы. Если лазерного уровня не имеется, сгодится обычная линейка.

Если параллельно утеплять дом, важно заготовить материалы для каркаса. Подготавливаются доски, бруски и опоры

Цоколь может быть обложен с нижней либо верхней части.

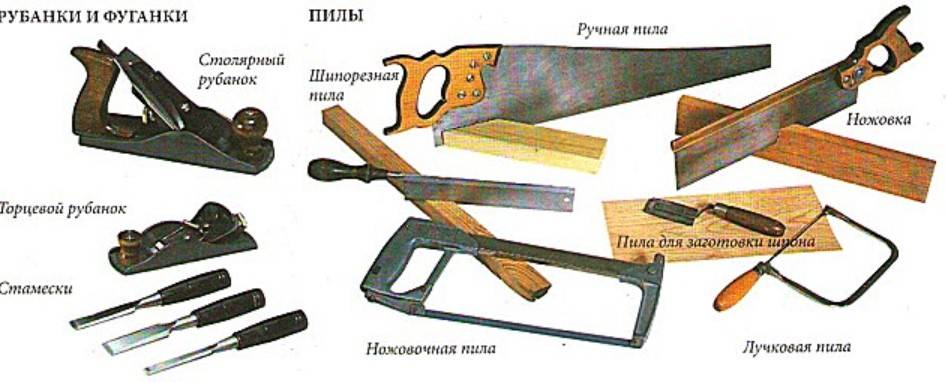

Понадобятся разные инструменты для работы

Правила монтажа Пеноплэкса

Теплоизоляция будет качественной, только если соблюдать основные правила ее укладки:

Перед проведением работ основание очистить, заделать раковины, трещины или другие дефекты.
Устроить двухслойную гидроизоляцию из обмазочных и рулонных материалов.
Стыковать элементы гребнем в выбранную четверть, швы проклеивать пеной.
При необходимости плиты резать ножом или раскраивать пилой.
Крепить материал в подземной части конструкции только с помощью клея на водной основе или мастики, так как сверлить отверстия под дюбель-грибки запрещено во избежание нарушения герметичности гидроизоляции.
Если нужно уложить 2 слоя теплоизолятора, монтировать их со смещением стыков, чтобы избежать мостиков холода.

Как произвести расчет потребности в утеплителе

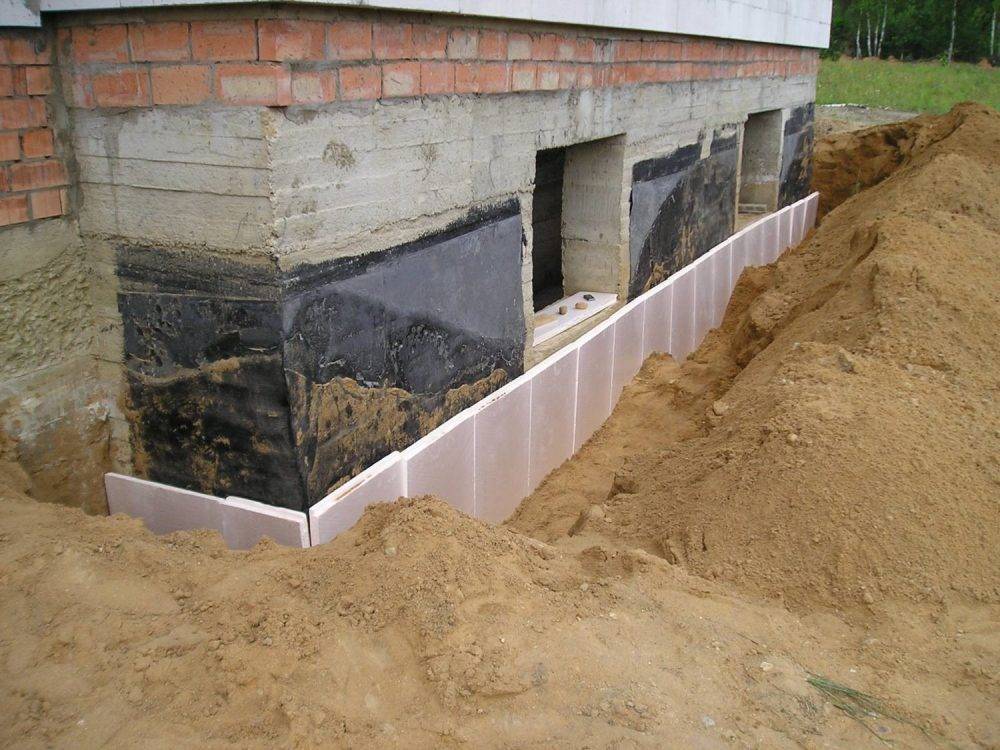

Пример утепления цоколя

Прежде чем решать, как утеплить фундамент пеноплексом, следует определить, какая толщина листов необходима.

Упаковочные материалы листов содержат рекомендации по применению утеплителя в различных климатических зонах.

При желании можно самостоятельно произвести необходимые расчеты потребности утеплителя под фундамент дома пеноплексом, применив для этого следующую формулу по сопротивляемости и теплопроводности:

R – показатель сопротивляемости и теплопроводности. Например, применительно к Москве оно равняется 3,2;

H1 – ширина построенного фундамента;

λ1 – коэффициент, свидетельствующий о теплопроводности материала, из которого состоит фундамент;

H2 – толщина пеноплекса;

λ2 – коэффициент, указывающий на теплопроводность пеноплекса.

Например, необходимо выполнить работы с утепления фундамента пеноплексом своими руками. При этом его коэффициент теплопроводности составляет 1,69, а толщина 0,40 см, то, подставив в формулу необходимые значения, получим:

3,2=0,4/1,69+H2/0,032;

3,2=0,24+ H2/0,032;

2,96= H2/0,032;

H2=0,0947 м.

10-см пеноплекс отлично подойдет для утепления фундамента

Таким образом, для производства работ по утеплению фундамента пеноплексом своими руками необходимы листы толщиною 95 мм.Поскольку промышленность выпускает на 8 и 10 см, то необходимо выбрать толщину в 10 см.

Теперь делаем расчет нужного количества плит при условии, что высота утепления 1м, вся протяженность по периметру в 100 м. Необходимо утеплить (1 м. х 100 м. =) 100 кв.м. наружной части фундамента дома пеноплексом.

Площадь каждой плиты пеноплекс равняется 0,72 кв.м. В итоге получим результат, что необходимо (100 кв.м. / 0,72 кв.м.=) 139 плит по 10 см и вопрос, как утеплить фундамент дома – решен.

Согласно технологии утепления фундамента дома пеноплексом рекомендуется приобрести 278 плит по 5 см, с тем, чтобы смонтировать утеплитель в два слоя, сместив их по отношению друг к другу. Таким образом, перекроются все щели и предыдущие стыки.

Выбор толщины утеплителя

Чтобы определить необходимую толщину теплоизолятора, выполняют теплотехнический расчет, алгоритм которого приведен в СП 50.13330.2012, ГОСТ Р 57361-2016/EN ISO 13793:2001. Учитываются климатические условия региона, конструктивные особенности здания, сопротивление теплопередаче всех слоев материалов, слагающих фундамент.

По результатам расчета подбирается нужная толщина Пеноплэкс. К примеру, для утепления ж/б ленты шириной 300 мм в Московском регионе оптимально использовать плиты толщиной не менее 100 мм, для Краснодара эта величина 50 мм.

Для упрощения расчетов разработаны онлайн калькуляторы, а также специальные таблицы зависимости толщины изоляции от индекса мороза ИМ.

Можно посоветоваться с профессиональными строителями, которые занимаются утеплением фундаментов в вашем регионе.

Особенности крепления к разным типам стен

Дома и промышленные здания строятся из различных материалов, каждый из них имеет особенности технологии утепления стен.

Кирпичные

Черновая кирпичная кладка имеет выраженные перепады высоты и неровности, которые мешают плотному прилеганию пеноплекса и надёжной фиксации на клей. Поэтому мастера рекомендуют комбинировать различные способы крепления:

монтажный клей;
жидкие гвозди;
дюбеля;
саморезы;
цементный раствор;
монтажная пена.

Перед монтажом черновую основу следует подготовить и прогрунтовать. Перфоратором просверлить отверстия под дюбеля.

Для крепления пеноплекса к кирпичной стене рекомендуется комбинировать способы, например, использовать клей и дюбеля

Деревянные

Деревянные стены лучше утеплять снаружи, чтобы избежать уменьшения пространства комнат и излишней влажности внутри дома. Стены, изолированные пеноплексом перестают дышать — это минус такого утепления. Под воздействием перепадов влажности и температуры в течение года древесина меняет свои размеры и остаётся нестабильной. Деревянный дом должен простоять как минимум один год и дать усадку.

Подготовка основы состоит в выравнивании поверхности рубанком, заделке трещин и пропитке антисептиками и антипиренами.

Для крепления используется двухкомпонентный клей сохраняющий после высыхания эластичность, он предотвращает отслойку листов при температурном расширении древесины.

Дополнительно листы фиксируются саморезами. Если планируется финишная облицовка фасада с помощью каркаса, то панели утеплителя закладываются в ячейки обрешётки.

Деревянные стены рекомендуется обшивать утеплителем снаружи

Блочные

Газоблочные стены нельзя оставлять открытыми, они впитывают влагу и сыреют. Обязательно обработать стену перед утеплением пропиткой, снижающей расход клея и укрепляющей структуру основы.

Если стена неровная, её можно обработать дрелью с насадкой зубило, стесав выступающие части. Крепление делают на обрешётку, если финишная отделка выбрана в виде стеновых панелей и на клей и дюбеля, если планируется бескаркасная облицовка.

Прежде чем крепить пеноплекс, стену из блоков нужно обязательно обработать специальной пропиткой

Стыки плит не должны совпадать с технологическими швами, каждый следующий ряд крепить со смещением. Клеевой состав не должен содержать агрессивных химических веществ, которые могут повредить пеноплекс.

Бетонные

Бетонная основа очень пористая и обладает большой впитываемостью. В этом случае расход клея увеличен, а адгезия низкая. Чтобы решить эту проблему, необходимо обработать бетон пропитывающим грунтом. Он заполнит микропоры и укрепит структуру материала, увеличит адгезию, а также позволит сэкономить клеевой состав.

Для более надёжного крепления утеплителя используются дюбеля

Чтобы избежать проникновения в бетон влаги, листы пеноплекса укладываются в шахматном порядке со смещением швов.

Подготовка стен перед утеплением пеноплексом

Перед фиксацией листов утеплителя нужно произвести очищение поверхности от пыли, масляных и мастичных загрязнений, а также плохо удерживающегося старого раствора или слоя краски. Снимать следует лишь те покрытия, которые не могут переносить нагрузку.

Старый лакокрасочный слой необходимо устранять до прочного основания механическим способом или посредством специальных составов. Если на поверхности присутствует грибок, плесень или другие отрицательные микроорганизмы, то для их устранения следует прибегать к использованию соответствующих смесей с бактерицидными свойствами.

Дальше необходимо хорошо проверить ровность стен, используя строительный уровень протяженностью 2,5-3 м. Если обнаружены выемки, ямы, трещины или неровности больше 2 см, то во избежание разлома пеноплекса в процессе монтажа следует предварительно оштукатурить поверхности цементно-песчаным раствором. После полного застывания стены нужно вскрыть грунтовкой в 2 слоя.

Обратите внимание! Гладкие листы не всегда полноценно схватываются с клеевой смесью, ввиду чего перед монтажом их требуется пройти игольчатым валиком, что предназначен для гипсокартона или воспользоваться обыкновенной металлической щеткой. Кроме этого в обязательном порядке до начала работ необходимо совершить фиксацию подоконников, отливов и сделать откосы

Необходимость теплоизоляции фундамента

Утепление фундамента подвального помещения

Утепление фундамента частного дома пенопластом снаружи, является обязательным. Это также касается и других зданий, особенно содержащих подвальное помещение. Для достижения качественного результата в установке теплоизоляции, многие используют пенопласт.

Плохо утепленное здание теряет до 50 процентов тепла сквозь прорехи в теплоизоляционном покрытии, вызывая дополнительные экономические расходы на обогрев. Роковой ошибкой во время проведения работ по монтажу утеплителя дома является пренебрежение теплозащитой фундамента, полагая, что достаточно будет лишь отделать стены конструкции.

Хорошая теплоизоляция основания характеризуется выполнением двух функций:

минимизация расходов тепла;
сохранение фундамента от обмерзания и деформации.

Дело в том, что преимущественный тип почвы нашей страны – пучинистый. Из-за воздействия холода, глубина промерзания грунта может составлять несколько метров. Во время оттепели объем грунта меняется, что в свою очередь негативно влияет на конструкцию основания дома.

Перед тем как начать монтажные работы, необходимо учитывать, что установка теплоизоляционного покрытия должна быть целостной. Наличие любых щелей, дефектов и деталей в слое изоляции пагубно влияет на способность здания удерживать температуру пригодную для комфортного проживания. Полностью сдерживать потерю теплого воздуха способна лишь плотная воздушная прослойка, содержащая в себе шар изоляции.

Характеристики ПЕНОПЛЕКС ФУНДАМЕНТА

Утепление фундамента пеноплексом можно выполнять в разных климатических зонах, причем без посторонней помощи, а своими руками. Пористая структура материала с изолированными от внешнего воздействия ячейками, заполненными пузырьками воздуха, и низкая теплопроводность экструдированного пенополистирола способствуют надежной защите фундаментов от проникновения холода. К тому же, форма плит пеноплекса для фундамента, имеющая определенную конфигурацию краев, а также технология их укладки полностью исключают возможность появления «мостиков холода». А ведь именно они могут свести на нет все усилия по устройству утепления любой подземной или наземной конструкции.

Качественные характеристики ПЕНОПЛЕКС ФУНДАМЕНТА дают о себе знать в сложных грунтовых условиях:

при продолжительном контакте с водой;
при взаимодействии с почвой, насыщенной щелочами либо кислотами.

Материал имеет почти нулевой коэффициент водопоглощения и слабо реагирует на «агрессию» естественной среды, поэтому никакой опасности при непосредственном соседстве поверхности плит с грунтовыми водами и почвой, насыщенной микроогранизмами, не возникает. Необходимо знать, что если фундамент дома утепляется пеноплексом, то о беспокойстве по поводу появления грибка и плесени можно забыть.

Пенополистирол не подвержен биоразложению и структурному растрескиванию, а его плотность помогает выдерживать значительные нагрузки, но не на изгиб, а на сжатие. Утеплитель значительно смягчает давление на фундамент сил морозного пучения и позволяет избежать конденсата на стенах подвального помещения даже при минимальной толщине ограждающих конструкций.

Все положительные и отрицательные свойства ПЕНОПЛЕКС ФУНДАМЕНТА задают его характеристики:

суточное водопоглощение – менее 0,4 процента по объему;
месячное водопоглощение – не более 0,5 процентов;
плотность в пересчете на кубический метр – 29…33кг;
прочность на сжатие – 0,27МПа;
группа горючести – относится к нормально и сильно горючим материалам (Г3-Г4);
коэффициент теплопроводности – в пределах 0,03Вт/(м*°К);
температурный режим эксплуатации – в пределах -50…+75 градусов.

Способность пропускать через себя тепло в процессе теплового движения элементарных частиц и молекул определяется по коэффициенту теплопроводности материала. Правила здесь просты – чем ниже окажется показатель, тем лучше утеплитель будет сохранять тепло. При этом потребуется более тонкий слой изоляции.

Коэффициенты теплопроводности в диаграмме в Вт/(м*°К).

А эта диаграмма показывает толщину ограждений из разных материалов при одинаковом конечном показателе теплопроводности стен.

Плиты пеноплекса имеют малый вес, поэтому не создают дополнительных усилий на фундамент. Они легко режутся и без труда крепятся на поверхности своими руками, без использования профессиональных инструментов и приспособлений. Высокую горючесть экструдированного пенополистирола удается частично снизить за счет нанесения на поверхность утеплителя штукатурного слоя и грунтовки.

Исходя из вышеприведенного, можно сделать вывод, что утепление фундамента пеноплексом, или вспененным пенополистиролом, является наиболее выгодным вариантом с конструктивной точки зрения

Следует принять во внимание и тот факт, что выполнять работы можно своими руками, не привлекая к креплению плит бригады специалистов

Утепление свайного фундамента

Этот вид оснований представляет собой колонновидные опоры, заглубленные в грунт и соединенные сверху ростверком. Поскольку сами опоры (сваи) утеплять не имеет смысла, термоизоляцию устраивают только для ростверка. Плиты пенополистирола укладывают на нем снизу и с наружной стороны так, чтобы максимально защитить поверхность от промерзания.

Если этих мер не достаточно для качественного утепления, устраивают ограждающую конструкцию от нижнего венца или ростверка до грунта с небольшим заглублением в него, которую и утепляют листами пенополистирола.

Щели между плитами в этом случае заполняют монтажной пеной, а ограждение снаружи облицовывают. Отлично подходят для облицовки панели с имитацией кирпичной кладки или дикого камня, они создают полную видимость ленточного фундамента.

Стоит отметить, что такое подполье, при наличии хорошей трамбованной подушки из песка и гравия вокруг свай на глубину не менее 30 см подходит для хранения продуктов и вещей, не боящихся кратковременного замерзания. Если зима не «радует» критично низкими температурами, воздух в таком подполье остается достаточно теплым за счет обогрева жилыми помещениями сверху.

Схема устройства такого утепления свайного фундамента на основе буронабивных или бетонных свай показана ниже.

На этой схеме показан «низкий» ростверк, фактически лежащий на грунте, причем уровень чистового пола также очень низкий. Обязательной мерой в этом случае является устройство отмостки, лучше также утепленной. Если этого не сделать, промерзший грунт будет слишком активно «отбирать тепло» у стен и ростверка.

Выясняем что такое пеноплекс

К информации: Пеноплекс – это наша российская торгово-промышленная марка, производящая экструдированный пенополистирол разного назначения, в том числе для стен, кровли, фундаментов, коммуникаций и др.

Материал Пеноплекс Фундамент, одна из специальных разновидностей экструдированной плиты.

Приведу его основные характеристики:

Теплопроводность 0,03-0,032 Вт/(м×К), одна из самых низких среди современных утеплителей;
Высокая прочность. В зависимости от марки, составляет от 20 до 50 т/м²;
Низкое водопоглощение (даже плавающий в воде материал, не набирает более 0,6%);
Температурный рабочий режим, от — 50° до + 75°С;
Лёгкий вес (не нагружает элементы строения);
Не гниёт, не любим насекомыми и грызунами (немного спорно);
Экологически безопасен. Не выделяет вредных для человека и животных веществ;
Долговечен. Срок службы — 50 лет;

Вывод: он идеально подходит, чтобы утеплить фундамент Вашего дома снаружи. Почему снаружи, а не изнутри? Потому что:

Потери тепла

а) Это защита фундамента от реального промерзания, а именно от циклов, заморозки / разморозки;

б) Это защита от влаги, которая, проникая в основание фундамента, постепенно разрушает его;

Принцип наружной теплоизоляции, подтвердит любой эксперт. Если сказать кратко и по-научному – утепление снаружи, позволяет сдвинуть точку росы.

Переходим к главному вопросу – технологии утепления плитами пеноплекса. Вначале надо рассчитать толщину пенополистирола. Не стану загружать Вас формулами и расчётами, а скажу проще: для утепления 40 см. ж/б фундамента требуется утеплитель толщиной ≈100 мм. Это берётся для средней полосы России в теории. Если климат холодный — выводы делайте сами.

Схема утепления фундамента

Итак, с толщиной разобрались.

Тонкий момент – мостики холода. Чтобы их избежать, лучше укладывать плиты в шахматном порядке, внахлёст. А для этого, нам лучше взять вместо 100 мм толщины, два по 50 мм. Логика понятна?

Вот классическая схема утепления ленточного фундамента и отмостки. Поскольку она чаще всего используется при возведении одно-двухэтажных жилых (т.е. отапливаемых) домов, её и рассмотрим. Предполагаем, что основание фундамента уже установлено.

Где применяют утеплитель

Кроме того, что пеноплекс укладывают под малозаглубленный и плитный фундамент, его активно используют в качестве:

несъемной опалубки;
среднего теплоизолирующего слоя в сэндвич конструкциях;
утеплителя для вертикальных поверхностей столбчатого и ленточного фундамента;
теплой подушки под полом первого этажа или отапливаемого подвала;
дополнительного защитного слоя при устройстве отмостки в случае неудовлетворительного утепления подземной части строения;
предохранения цокольной части от воздействия минусовых температур и атмосферных осадков;
элемента дренажной системы.

Характеристики пеноплекса, выпускаемого под утепление фундамента, позволяют применять материал даже в зонах с суровым, морозным климатом. Утеплитель обеспечивает соблюдение повышенных требований, предъявляемых к теплоизоляции подземных и цокольных частей строений, возводимых в северных регионах страны.

Заключение

Деньги, «сэкономленные» на теплоизоляции фундамента, придется неоднократно отдать впоследствии в виде дополнительной платы за газ или электроэнергию. Однако, целесообразность наружного утепления фундамента пеноплексом связана не только с повышением класса энергосбережения, но и с увеличением ресурса постройки.

Работы не требуют специальных навыков и под силу любому физически здоровому мужчине

Важно выполнять рекомендации, соответствующие типу здания и вашей климатической зоне, а также быть внимательным к потенциальным моста холода — и вы справитесь с этой важной задачей
