Как утеплить трубы отопления своими руками – выбор и монтаж трубной теплоизоляции

Требования к теплоизолирующим материалам

Учитывая важность роли теплоизоляции для трубопроводов систем отопления, необходимость качественного её устройства, обусловленного перечисленными функциями, к теплоизоляционным материалам предъявляются следующие требования, закрепленные в СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов»:

• низкое значение удельной теплопроводности – определяющее условие пригодности материала к выполнению основной задачи (теплоизоляции);
• достаточная термостойкость – способность материала сохранять свою структуру и физические характеристики в условиях высоких (в быту – 105, на производстве — до 700 град. по Цельсию) температур, не вступая в реакцию с контактируемыми веществами, не становясь катализатором протекания каких-либо химических процессов и не выделяя вредных веществ.
• химическая стойкость – способность материала устойчиво реагировать на органические вещества;
• достаточная гидрофобность – водоотталкивающие свойства, препятствующие промоканию теплоизоляционного слоя, так как заполнение пор материала водой сделает его отличным проводником тепла, одновременно способствующим разрушению трубопровода под воздействием коррозии;
• паропроницаемость – способность утеплителя к быстрому просыханию в случае прямого контакта с водой;
• воздухонепроницаемость – характеристика, исключающая заполнение изоляционного материала под воздействием ветра частицами пыли, повышающими теплопроводность (все твёрдые теплоизоляционные материалы соответствуют этому требованию, мягкие – нуждаются в обустройстве дополнительной защитой);
• долговечность – материал должен отвечать всем предъявляемым требованиям на протяжении всего срока годности, указанного в инструкции по применению.

Согласно разделу 4 СП 61.13330.2012

4.1 Теплоизоляционная конструкция должна обеспечивать параметры теплохолодоносителя при эксплуатации, нормативный уровень тепловых потерь оборудованием и трубопроводами, безопасную для человека температуру их наружных поверхностей.

4.2 Конструкции тепловой изоляции трубопроводов и оборудования должны отвечать требованиям:

• энергоэффективности — иметь оптимальное соотношение между стоимостью теплоизоляционной конструкции и стоимостью тепловых потерь через изоляцию в течение расчетного срока эксплуатации;
• эксплуатационной надежности и долговечности — выдерживать без снижения теплозащитных свойств и разрушения эксплуатационные температурные, механические, химические и другие воздействия в течение расчетного срока эксплуатации;
• безопасности для окружающей среды и обслуживающего персонала при эксплуатации и утилизации.

Материалы, используемые в теплоизоляционных конструкциях, не должны выделять в процессе эксплуатации вредные, пожароопасные и взрывоопасные, неприятно пахнущие вещества, а также болезнетворные бактерии, вирусы и грибки, в количествах, превышающих предельно допустимые концентрации, установленные в санитарных нормах.

4.3 При выборе материалов и изделий, входящих в состав теплоизоляционных конструкций для поверхностей с положительными температурами теплоносителя (20 °С и выше), следует учитывать следующие факторы:

• месторасположение изолируемого объекта СП 131.13330;
• температуру изолируемой поверхности;
• температуру окружающей среды;
• требования пожарной безопасности;
• агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;
• коррозионное воздействие;
• материал поверхности изолируемого объекта;
• допустимые нагрузки на изолируемую поверхность;
• наличие вибрации и ударных воздействий;
• требуемую долговечность теплоизоляционной конструкции;
• санитарно-гигиенические требования;
• температуру применения теплоизоляционного материала;
• теплопроводность теплоизоляционного материала;
• температурные деформации изолируемых поверхностей;
• конфигурация и размеры изолируемой поверхности;
• условия монтажа (стесненность, высотность, сезонность и др.);
• условия демонтажа и утилизации.
• Теплоизоляционная конструкция трубопроводов тепловых сетей подземной бесканальной прокладки должна выдерживать без разрушения:
• воздействие грунтовых вод;
• нагрузки от массы вышележащего грунта и проходящего транспорта.
• При выборе теплоизоляционных материалов и конструкций для поверхностей с температурой теплоносителя 19 °С и ниже и отрицательной температурой дополнительно следует учитывать относительную влажность окружающего воздуха, а также влажность и паропроницаемость теплоизоляционного материала.

4.4 В состав конструкции тепловой изоляции для поверхностей с положительной температурой в качестве обязательных элементов должны входить:

• теплоизоляционный слой;
• покровный слой;
• элементы крепления.

4.5 В состав конструкции тепловой изоляции для поверхностей с отрицательной температурой в качестве обязательных элементов должны входить:

• теплоизоляционный слой;
• пароизоляционный слой;
• покровный слой;
• элементы крепления.

Пароизоляционный слой следует предусматривать также при температуре изолируемой поверхности ниже 12 °С. Устройство пароизоляционного слоя при температуре выше 12 °С следует предусматривать для оборудования и трубопроводов с температурой ниже температуры окружающей среды, если расчетная температура изолируемой поверхности ниже температуры «точки росы» при расчетном давлении и влажности окружающего воздуха.

Необходимость установки пароизоляционного слоя в конструкции тепловой изоляции для поверхностей с переменным температурным режимом (от «положительной» к «отрицательной» и наоборот) определяется расчетом для исключения накопления влаги в теплоизоляционной конструкции.

Антикоррозионные покрытия изолируемой поверхности не входят в состав теплоизоляционных конструкций.

4.6 В зависимости от применяемых конструктивных решений в состав конструкции дополнительно могут входить:

• выравнивающий слой;
• предохранительный слой.

Предохранительный слой следует предусматривать при применении металлического покровного слоя для предотвращения повреждения пароизоляционных материалов.

Проведение работ по утеплению труб на улице

К процессу изоляции трубопроводов на улице необходимо подойти с особой тщательностью и внимательностью.

Важно уделить внимание оценке погодных условий и климата в месте жительства, чтобы просчитать, насколько труба подвержена влиянию влаги

Исходя из собранной информации, выбирают изолирующий материал, который способен обеспечить требуемый уровень защиты.

Как можно утеплить теплотрассу на улице? Лучше ознакомиться с пошаговой инструкцией:

1. Рассчитать и приобрести теплоизоляционные материалы.
2. Обмотать трубы фольгой или скотчем фольгированного типа для обеспечения отражения тепла.
3. Установить утеплитель в зависимости от выбранного материала.
4. Тщательно осмотреть готовую трубу на предмет обнаружения «мостов холода», а в случае их наличия — устранить.
5. Закрепить теплоизоляционные материалы на трубах с помощью строительного скотча.
6. В качестве дополнительной защиты можно покрыть теплоизоляцию специальным материалом в формате пленки и заделать стыки скотчем.

Дополнительная фиксация

Нужно ли укрывать трубы от холода

Теплоноситель, который поступает в радиаторы наших квартир, приходит с температурой немного ниже, чем она была в котельной. В случае, если котельная расположена на отдалённом расстоянии от дома, эта потеря тепла ощутима ещё сильнее. По статистике, четверть от общего количества тепла, которое поступает от котельной до радиатора, теряется по пути следования трубопровода. Большая часть трубопровода находится под открытым небом и не всегда утеплена. Обогрев улицы нежелателен любому потребителю. Поэтому защитить трубопровод от холода — жизненная необходимость.

Тёплая вода, которая протекает внутри, способна предохранить трубопровод от замерзания, но потери тепла при этом существенны. Утепление труб поможет сохранить температуру теплоносителя внутри трубы, потери тепла существенно уменьшатся, а сами трубы будут защищены от атмосферного влияния: перепадов температур и влажности. Процессы коррозии в утеплённых трубах будут незначительны, это приведёт к длительному использованию.

Особенно важным проведение теплоизоляционных работ будет на участках, где трубопровод проходит по улице, или в подвальных помещениях. Своевременное утепление позволит сократить финансовые расходы на обогрев квартиры или дома.

Утеплённый трубопровод меньше подвержен прорывам, следовательно, делать дорогостоящие ремонтные работы в зимний период не будет необходимости.

Установка в многоэтажном доме собственной котельной данную проблему не решит, потому что трубопровод размещается в подвальном помещении, где присутствует холодный воздух, и потеря тепла неизбежна.

Применение качественных теплоизоляционных материалов позволит потребителю получить комфортную температуру воздуха в квартире независимо от того, какие радиаторы он имеет: чугунные, алюминиевые или биметаллические.

Итак, цель утепления отопительного трубопровода заключается в следующем:

• повысить температуру в помещении потребителя;
• сэкономить денежные средства на покупку этого теплоносителя;
• исключить промерзание трубы и, как следствие, ремонтные работы;
• защитить трубы от неблагоприятного воздействия окружающей среды.

Надобность в изоляции

Теплоизоляция для труб для отопления нужна везде, начиная от огромных заводов и предприятий и заканчивая маленькими загородными коттеджами. Заложенная в самом начале цена на изоляцию в проекте, в дальнейшем поможет сохранить много денег на ремонте трубопроводов и затрат на топливо.

Скорлупа утеплителя – строение соединения

Теплоизоляция труб отопления на улице и в помещениях выполняется для защиты от промерзаний, коррозии металла, а также от образования конденсата. Работы по изолированию трубопроводов горячей воды производятся для уменьшения теплопотерь, а также экономии денег на топливо, помимо этого увеличивается срок эксплуатации.

Если вы приобретаете качественные изделия, то они в придачу будет защищать ваши трубы от бактериального и химического воздействия.

Изношенная изоляция теплотрассы

Материалы для изоляционных работ

В строительных магазинах теплоизоляционные материалы для труб отопления присутствуют в большом разнообразии, они обладают различными качества и характеристиками. Там вы можете увидеть на прилавках минеральную вату в матах, цилиндры, полиэтиленовые или каучуковые теплоизоляционные трубки, жидкую теплоизоляцию и многие другие.

Мы рассмотрим наиболее востребованные материалы:

Вспененный полиэтилен. Утеплитель представляет собой трубки с надрезами, выполненные из качественного вспененного полиэтилена. Созданная теплоизоляция из этого продукта – экологически чистая, обладающая высокой стойкостью к резким перепадам температур, скоплению влаги и химическим воздействиям.

Это изделие применяется как изоляционная оболочка, его используют для трубопроводов холодного и горячего водоснабжения, в системах кондиционирования и холодильного оборудования;

Предизолированная труба

Вспененный каучук. Этот технический утеплитель может быть в виде пластин или трубок. Сам каучук помимо великолепных теплоизоляционных свойств имеет повышенную пожаробезопасность, следовательно, он относится к группе материалов самогасимых.

Такая изоляция абсолютно водонепроницаема и устойчива к образованиям грибков и конденсата. Вспененный каучук в пластинах может обладать защитным фольгированным покрытием, которое отражает тепло. Такой продукт широко востребован для изолирования оборудования и трубопроводов различного предназначения;

Утеплитель минеральная вата. Производится в матах и имеет широкий диапазон использования. Таким материалом удобно выполнять работы направленные на изоляцию габаритного оборудования и труб.

Выполненная теплоизоляция труб отопления в подвале

Сами маты производятся прошивными, фольгированными или ламельными. Такая продукция обеспечивает хорошую звуковую и тепловую изоляцию оборудования на протяжении длительного времени;

Теплоизоляционные цилиндры. Производство этой продукции ведется из базальтовой минваты. На рынке такую изоляцию можно найти в трех вариациях: цилиндры с оцинкованной поверхностью, цилиндры с фольгированной поверхностью и цилиндры без покрытия.

Такой утеплитель образует защитную оболочку и обволакивает трубопроводы, а её материалы обладают высокими показателями огнеустойчивости и водонепроницаемости. Помимо хорошей теплоизоляции трубопроводов она надежно защищает дымовые трубы;

Фольгированный утеплитель – вспененный полиэтилен. Имеет вид полотна и является отличным материалом для целей утепления. Этот материал применяется как снаружи зданий, так и внутри. Сам полиэтилен обладает гидро-, паро- и утепляющими свойствами.

Благодаря фольге, он хорошо отражает теплоту и не теряет свои качества в результате химических и термических воздействий, является экологически чистым и долговечным, подходит абсолютно для любых труб и оборудования;

Полуцилиндры из пенопласта

Жидкая тепловая изоляция. Является новым изобретением в этой области, еще имеет название термокраска. Инструкция использования предполагает, что её можно наносить на трубопроводы различных форм и диаметров.

В результате нанесения получается тонкое защитное покрытие, обеспечивающее хорошую изоляцию, защиту от коррозии и конденсата. Нанеся такую изоляцию, отпадает необходимость в нанесении других материалов. Главное преимущество – это возможность нанесения даже в самых труднодоступных местах;

Покрытия для труб защитного характера. Сюда относятся такие материалы, как: стеклопластик, стеклоткань, фольгохолст, фольгоизол. Они имеют хорошие теплофизические показатели и не боятся перепадов температур.

Фольгированный вспененный полиэтилен

Монтаж цилиндровой изоляции для труб

Общей инструкции по монтажу теплоизоляции труб в виде цилиндрических кожухов нет. Каждый материал предполагает свои особенности работы. При этом можно выделить ряд общих правил. Они закреплены в действующем СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Общие правила и рекомендации к работе

Укладку цилиндровой изоляции на трубы водопровода можно выполнять как до их сборки, так и после. Однако специалисты настаивают на втором варианте, так как систему водоснабжения нужно проверить на наличие протечек.

Обратите внимание: на отдельные трубы утеплитель просто надевают сверху, как чехол. Если трубопровод собран, на сегментах теплоизоляции делают продольный разрез и оборачивают ими коммуникации

Если трубы старые, их очищают от грязи и ржавчины, а затем покрывают антикоррозийными составами. Цилиндровые сегменты подбирают и укладывают вплотную к коммуникациям. Они не должны болтаться, оставляя воздушную прослойку. Крепление изоляции начинают от фланцевых соединений таким образом, чтобы швы не образовывали прямую линию (шов вразбежку).

Фиксацию утеплителей выполняют бандажами, сделанными из алюминиевых полос или окрашенной упаковочной ленты. Альтернатива им – нержавеющая стальная проволока диаметром не менее 2 мм. Для жестких кожухов используют термостойкий клей или мастику. Для утепления отводов, тройников продают соответствующие изолирующие элементы (фасонные). Также их можно вырезать из основных сегментов с помощью стусла. Все стыки изолируют и фиксируют хомутами.

Особенности монтажа некоторых материалов

При укладке пенопластовой скорлупы на трубы большого диаметра может понадобится не два полуцилиндра, а большее количество сегментов. В этом случае обеспечивают дополнительную изоляцию и фиксацию кожуха. Для этого можно сделать следующее:

• проклеить стыки сегментов фольгированным скотчем;
• добавить хомуты по длине трубопровода;
• проклеить замковое соединение сегментов.

Дополнительная защита цилиндровой теплоизоляции из пенополистирола – ее обмотка полиэтиленом.

Для работы со вспененным каучуком (например, K-FLEX) понадобится специальный клей. Его наносят жесткой коротковорсовой кистью равномерным слоем. Затем утеплитель плотно прижимают к трубе, не растягивая. Система водоснабжения при этом должна быть отключена. Подачу воды начинают не ранее, чем через 36 часов после завершения работ.

Укладка нагревательного кабеля поверх трубы

Монтаж нагревательного кабеля поверх трубы выполняют следующим образом:

1. По всей длине трубы спиралью наматывают фольгированный скотч.
2. Укладывают по подготовленной спирали кабель. При этом строго придерживаются границ фольгированного материала.
3. Поверх кабеля также прокладывают фиксирующий слой фольгированного скотча.
4. Оборачивают трубу теплоизоляционным материалом, зафиксировав его сантехническим скотчем.

Ту часть трубопровода, которая расположена над землей, дополнительно обматывают полиэтиленовой пленкой.

Таким образом, выбор утеплителей для водопроводных труб зависит от места их прокладки, диаметра и финансовых возможностей. Грамотно подобранный материал и правильное выполнение монтажных работ – залог надежной работы системы водоснабжения в любое время года.

https://youtube.com/watch?v=jM9wcTfzqjE

Виды исполнения теплоизоляционных материалов для трубопроводов

По исполнению материалы для теплоизоляции делятся на следующие виды:

• рулонные;
• листовые (в виде матов);
• кожуховые;
• жидкие.

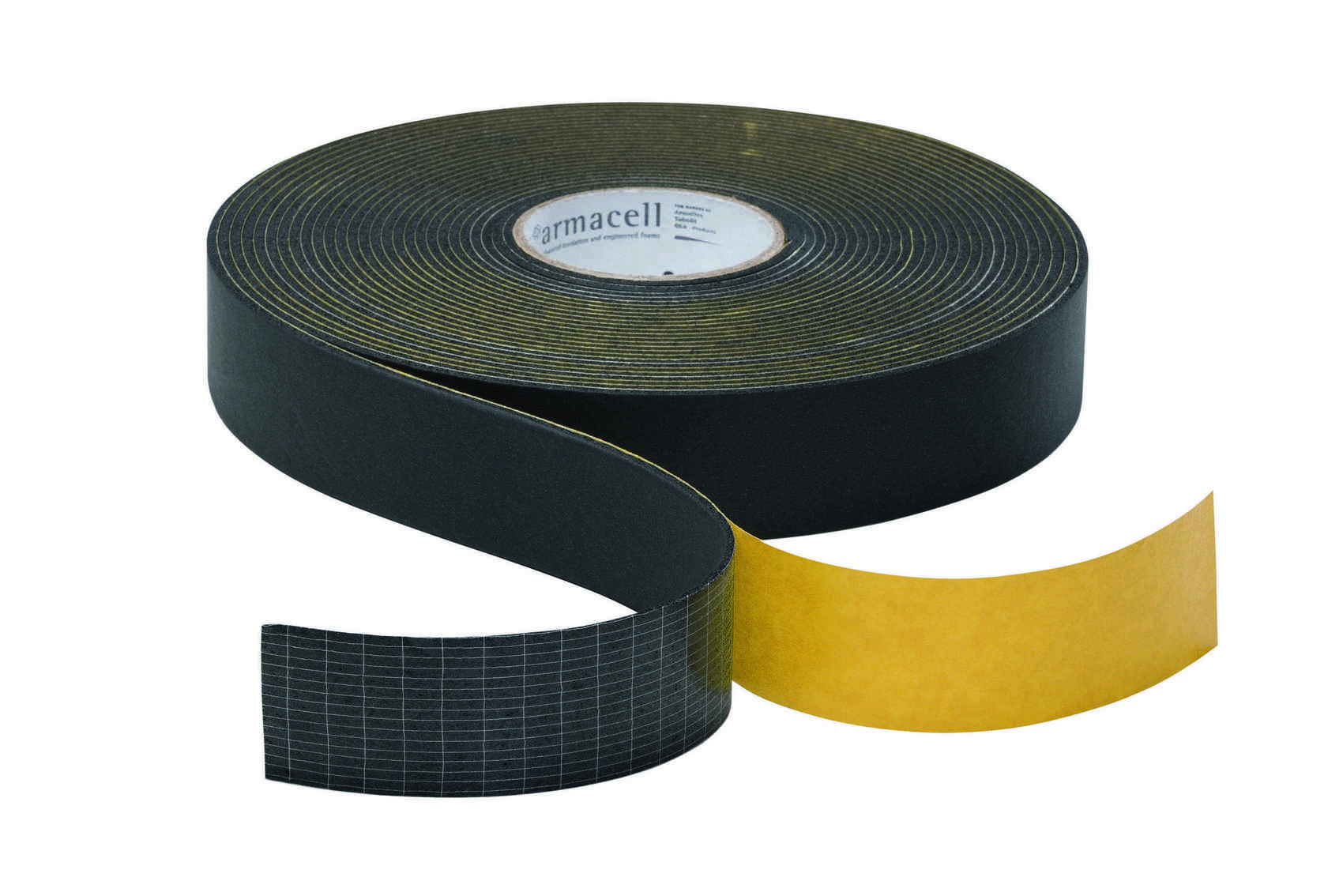

Рулонные теплоизоляционные материалы – свёрнутая в рулон полоса теплоизоляции определённой толщины и ширины, имеющая фольгированную основу или без неё.

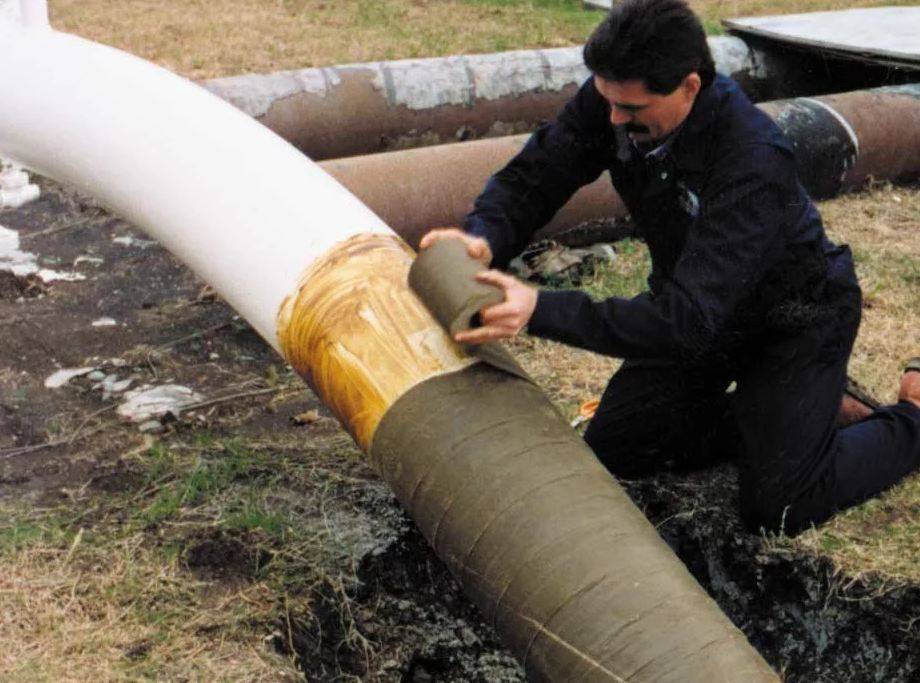

На трубы рулонная теплоизоляция наматывается по спирали или (только на горизонтальных участках) укладывается на трубопровод продольно со стыковкой краёв под трубой и креплением хомутами или проволокой. Если материал фольгированный, то теплоизоляцию устраивают слоем фольги наружу, однако это не обеспечивает достаточной защиты материала от атмосферных осадков, поэтому встаёт вопрос, чем изолировать трубу отопления на улице от влаги. Эта проблема решается установкой на трубопровод поверх фольгированного материала металлических защитных кожухов из оцинкованного железа.

Листовые материалы используются так же, как рулонные при продольной укладке, использование защитных кожухов поверх них также обусловлено необходимостью защиты от влаги и механических повреждений.

Кожуховая теплоизоляция может быть твёрдого или мягкого исполнения.

Твёрдые теплоизолирующие материалы кожухового исполнения представляют собой полый цилиндр со стенкой определённой толщины, имеющий с двух или четырёх сторон продольные разрезы замкового профиля. Диаметр полости цилиндра выполняется под определённую размерность труб.

Мягкие материалы для теплоизоляции представляют собой гибкий кожух со стенкой заданной толщины, имеющий продольный разрез или без него. Гибкую теплоизолирующую гильзу без разреза надевают на трубу до её монтажа, а разрез позволяет утеплить уже существующий трубопровод.

Жидкие материалы для теплоизоляции трубопроводов на улице подразделяются на:

• напыляющиеся;
• окрашивающие.

Первая разновидность наносится с помощью специального устройства-распылителя, постепенно наращивающего слой теплоизоляции до необходимой величины.

Вторая разновидность применяется в виде слоя, наносимого обычным малярным валиком или кистью.

Каждый из перечисленных видов теплоизоляции имеет разновидности, отличающиеся материалом изготовления, технологией производства, физическими характеристиками, ценой и т. д., так как производители постоянно совершенствуют свойства выпускаемых изолирующих средств. Современный рынок, в зависимости от условий эксплуатации трубопровода, позволяет выбрать материал, максимально отвечающий требованиям конкретной ситуации.

Утеплитель для труб отопления на улице. Функции утеплителей для труб отопления

В частном доме котел отопления может располагаться как внутри помещений (например, в подвале), так и в отдельной пристройке хозяйственного назначения. Во втором случае чаще всего отсутствует централизованное газоснабжение и для отопления применяются твердые материалы вроде торфяных брикетов, угля, пеллет, дров.

Нередко в частных домах имеется сауна или баня, расположенная снаружи. Это позволяет избежать усложнения конструкции отопительной системы наличием емкости для подогрева воды. Водопровод приходится вести от котла отопления, который зачастую может находиться на значительном удалении. При выборе материала для утепления отопительных труб нужно учитывать нижеприведенные условия.

Понижение уровня потерь тепла

Суть любого теплоизолятора и его главная задача – уберечь поверхность труб от негативного влияния окружающей среды. В этом случае, сниженная тепловая проводимость утеплителя позволит уменьшить теплопотери и нагретый трубопровод будет остывать гораздо медленнее, чем в случае с не изолированными трубами.

Практически все теплотрассы устроены так, что коммуникации проходят как над поверхностью земли, так и под ней. Для внешних труб обычно используется мягкий теплоизолятор, а в случае подземного размещения для компенсации давления грунта создают жесткую утепляющую прослойку.

Устранение риска промерзания

Если горячее водоснабжение внутри индивидуальной системы отопления идет от котла к зданию, стоящему на приличном расстоянии, то чаще всего происходит прокладка подземных коммуникаций

При этом важно, чтобы трубы шли ниже уровня промерзания почвы. Но если возможности расположения трубопровода на значительной глубине нет, то возможны длительные перебои с подачей нагретой воды в случае, если она используется не постоянно

происходит это потому, что остаток жидкости в трубах в мороз перемерзает. Чтобы предохранить подземные коммуникации от вымерзания, их утепляют путем защиты жесткой скорлупой или оболочкой мягкой структуры, которые располагаются внутри трубных каналов.

Устранение появления конденсата

По нормам строительства запрещается укладывать трубы из металла под грунт без изоляции или внешней защитной оболочки, в роли которой выступают вспомогательные материалы. Внутри помещений все обстоит иначе. Там можно прокладывать трубопровод из обычной стали, оцинкованной стали, а также меди. Если отопление отключается, внутри металлических труб происходит процесс остывания жидкости. Капли конденсата воздействуют на внешние стенки, вызывая их коррозию, а в большом количестве могут даже образовывать лужи на поверхности пола и испортить его декоративное покрытие. Во избежание подобных неприятностей рекомендуется применять теплоизоляционные материалы для труб, имеющие пористую структуру и паропроницаемые или влагоустойчивые.

Предотвращение ожогов

Температура теплоносителя, находящегося внутри труб частного или многоквартирного жилого здания или промышленного объекта нередко приближается к 100 ° Цельсия. Таким образом, задача защиты жильцов или обслуживающих теплотрассу работников от ожогов при касании труб – далеко не праздная. наружные стенки трубопровода нужно изолировать утеплителем, который по определению не может нагреться до высокой температуры.

Устранение физической деформации

Из курса школьной физики многие помнят, что при нагревании практически любые материалы расширяются. Для компенсации данного эффекта, проходящий в толще стен или плит трубопровод отопления нужно поместить в гильзу из стали с большим диаметром. Поверх самой трубы размещают скорлупу из теплоизолятора, которая сможет предотвратить контакт узла и стенки гильзы.

Если трубопровод проложен под поверхностью пола или в толще стены, штукатурка может потрескаться, также как и стяжка. В связи с этим использовать лучше оболочку с высокой эластичностью, которая частично скомпенсирует последствия термического расширения и избавиться от возможных негативных последствий деформации труб.

Основные задачи теплоизоляции трубопроводов

На основании строительных нормативов, при монтаже любого трубопровода рекомендуется использование утеплителя, который подходит для определенного вида коммуникаций. Эти документы также регулируют толщину теплоизоляции трубопроводов отопления. Изолирующие  материалы выпускаются в готовом виде, удобном для применения:

• цилиндры, полуцилиндры;
• обмотка;
• пленка;
• изолирующая краска;
• напыляемый утеплитель.

Термоизоляционные материалы последнего поколения сводят к минимуму потери тепла в теплоносителе, повышают КПД трубопровода. Удобные формы выпуска утеплителей облегчают монтаж теплоизоляции трубопроводов.

Все коммуникации при монтаже важно грамотно прокладывать и изолировать, исключая «мостики холода» и незащищенные участки. Некоторые фрагменты трубопровода требуют двойной или тройной защиты различными изолирующими материалами, особенно в местах сочленения

Основные ошибки, ведущие к теплопотерям или перемерзанию трубопровода:

• незнание технологии монтажа;
• неверный расчет слоя теплоизоляции трубопроводов;
• неверный выбор материала для утепления.

При выборе изолирующего материала следует учитывать его свойства, толщину, а также диаметр труб, которые планируется утеплять

У каждого термоизолирующего материала есть свои достоинства и недостатки. Одна трубная изоляция имеет более длительный срок эксплуатации, другая менее защищена от влаги, поэтому нередко их сочетают для больше эффективности. Важнейшие задачи, которые помогает решить грамотный монтаж теплоизоляции трубопроводов:

• механическая защита труб от деформаций и коррозии;
• повышение КПД при транспортировке теплоносителя;
• снижение теплопотерь;
• увеличение срока бесперебойной эксплуатации труб, не требующей ремонта;
• минимизация теплообмена с внешней средой;
• защита от перепадов температур и влаги.

Выбирая материалы для теплоизоляции трубопроводов, важно учитывать их параметры:

• стойкость к химреактивам, механическому воздействию;
• показатели теплопроводности изоляции;
• сопротивляемость повышенным температурным нагрузкам;
• влагостойкость, паропроницаемость;
• сохранение целостности покрытия при сжатии, растяжении, повышенной нагрузке;
• огнеупорные свойства.

Трубы, проложенные в неотапливаемых помещениях и по улице, нужно утеплять самым толстым материалом с влагозащитным слоем

На некоторых участках трубопровода можно использовать альтернативу дорогостоящей «скорлупе». Если остались широкие канализационные или пластиковые трубы, то их можно разрезать вдоль, чтобы оборачивать ими металлические. Промежуточное пространство заполняйте остатками минваты или монтажной пеной (через просветленные отверстия). Наружный слой должен быть хорошо закреплен строительным скотчем или другой надежной обмоткой, лучше фольгированной.

Назвать какой-либо один универсальный утеплитель невозможно, поскольку строительный рынок предлагает разные теплоизоляционные материалы для трубопроводов с массой преимуществ. На российском рынке можно встретить импортные и отечественные термоизолирующие материалы известных брендов:

• Knauf;
• Ursa;
• Isover.

Изоляция этих фирм считается наиболее практичной и эффективной.

Многослойные конструкции для защиты трубопроводов

Нередко для утепления трубопроводов устраивается теплоизоляция по методу «труба в трубе». При использовании этой схемы выполняется монтаж теплозащитного кожуха. Главная задача специалистов, осуществляющих монтаж такого контура, заключается в том, чтобы правильно соединить все детали в единую конструкцию.По завершении работы получается конструкция, которая выглядит следующим образом:

• в качестве основы теплозащитного контура выступает труба из металла или полимерного материала. Она является несущим элементом всего устройства;
• из вспененного ППУ выполнены теплоизоляционные слои конструкции. Нанесение материала производится по заливной технологии, расплавленной массой заполняется специально созданная опалубка;
• защитный кожух. Трубы из оцинкованной стали или полиэтилена используются для его изготовления. Первые служат для прокладки сетей на открытом пространстве. Вторые применяются в тех случаях, когда системы трубопроводов прокладываются в грунте по безканальной технологии. Кроме этого, часто при создании такого типа защитного кожуха в утеплитель на основе пенополиуретана закладываются медные проводники, основным предназначением которых является дистанционный контроль состояния трубопровода, в том числе и целостности слоя теплоизоляции;
• если на место монтажа трубы поступают в собранном виде, то для их соединения используют метод сварки. Специальные термоусадочные манжеты специалисты применяют для сборки теплозащитного контура. Или же могут использоваться накладные муфты, изготовленные на основе минеральной ваты, которые покрыты слоем фольги.

Материалы для тепловой изоляции трубопроводов

В настоящий момент на рынке предлагается большой выбор материалов, которые могут использоваться для изоляции трубопроводов. Каждый из них имеет свои преимущества и недостатки, а кроме этого и особенности применения. Для правильного выбора теплоизолятора необходимо все это знать.

Полимерные утеплители

Когда стоит задача создать эффективную систему теплоизоляции трубопроводов, чаще всего внимание обращают на полимеры на вспененной основе. Большой ассортимент позволяет подобрать подходящий материал, благодаря которому можно обеспечить эффективную защиту от внешней среды и исключить потери тепла.Если говорить более подробно о полимерных материалах, то из доступных на рынке можно выделить следующие

Пенополиэтилен.

Главной характеристикой материала является невысокая плотность. Кроме того, он пористый и обладает высокой механической прочностью. Этот утеплитель применяют для изготовления цилиндров с разрезом. Их монтаж могут выполнить даже люди, далекие от сферы теплоизоляции трубопроводов. Однако, для этого материала характерен один недостаток: конструкции, выполненные из пенополиэтилена, обладают быстрым износом и вдобавок к этому имеют слабую термостойкость.

Если для тепловой изоляции трубопроводов выбраны цилиндры из пенополиэтилена, то особое внимание необходимо обращать на их диаметр. Он должен соответствовать диаметру коллектора

Учитывая это правило при выборе конструкции утепления, можно исключить самопроизвольное снятие кожухов из пенополиэтилена.

Пенополистирол.

Главной особенностью этого материала является эластичность. Также для него характерны высокие показатели прочности. Защитные изделия для теплоизоляции трубопроводов из этого материала выпускают в виде сегментов, которые своим видом напоминает скорлупу. Специальные замки используются для соединения деталей. Они имеют шипы и пазы, благодаря которым обеспечивается быстрота монтажа этих изделий. Использование скорлупы из пенополистирола с техническими замками исключает возникновение после монтажа «мостиков холода». Кроме этого, при установке нет необходимости в использовании дополнительного крепежа.

Пенополиуретан.

Этот материал применяют главным образом для предустановленной тепловой изоляции трубопроводов тепловых сетей. Однако использовать его можно и для утепления бытовых систем трубопроводов. Этот материал выпускается в виде пены или скорлупы, которая состоит из двух или четырех сегментов. Утепление методом напыления обеспечивает надежную теплоизоляцию с высокой степенью герметичности. Применение такого утепления наиболее подходит для систем коммуникаций, отличающихся сложной конфигурацией.

Используя для теплоизоляции трубопроводов тепловых сетей ППУ в виде пены, необходимо знать о том, что она разрушается под воздействием ультрафиолетовых лучей. Поэтому, чтобы изоляционный слой прослужил долго, необходимо обеспечить его защиту. Для этого поверх пены наносят слой краски или укладывают нетканое полотно с хорошей проницаемостью.

Волокнистые материалы

Утеплители этого типа представлены в основном минеральной ватой и ее разновидностями. В настоящий момент среди потребителей они наиболее популярны в качестве утеплителя. Материалы этого типа также хорошо востребованы, как и полимерные материалы.Для тепловой изоляции, выполняемого с применением волокнистых утеплителей, характерны определенные преимущества. К таковым можно отнести следующие:

• незначительный коэффициент теплопроводности;
• стойкость теплоизоляционного материала к воздействию таких агрессивных веществ, как кислоты, щелочи, масло;
• материал в состоянии без дополнительного каркаса поддерживать заданную форму;
• стоимость утеплителя довольно приемлемая и доступна для большинства потребителей.

Обращаем внимание, что во время работ по тепловой изоляции трубопроводов такими материалами необходимо исключить сжимание волокна при укладке утеплителя

Также важно обеспечить защиту материала от воздействия влаги

Изготавливаемые из полимерных и минераловатных утеплителей изделия для тепловой изоляции в некоторых случаях могут покрываться фольгой из алюминия или стали. Использование таких экранов обеспечивает снижение рассеивания тепла.

Скорлупы ППУ пенополиуретановые

Скорлупы из жесткого пенополиуретана — это плотные сегменты или полуцилиндры с замками на «четверть» для труб большого диаметра и с продольным разрезом, и самоклеящимся клапаном для более мелких труб. У этого вида теплоизоляции достаточно много преимуществ:

• Высокие характеристики прочности;
• Устойчивость к агрессивным химическим средам, грибковой инфекции, к поражению микроорганизмами;
• Экологичность.

К минусам изделий из ППУ относится неустойчивость жесткой скорлупы к ультрафиолетовым лучам. Солнечные лучи способны размягчать структуру, что постепенно приводит к рассыпанию. Проблема решается просто — устройство надежной защиты.

Скорлупы из жесткого пенополиуретана

На рынке строительных материалов представлены скорлупы разных видов. Производители выпускают их с покрытием и без. Вторые подходят для трубопроводов, проходящих в грунте, через помещение, имеющих кожух. Первый вид скорлуп предназначен для труб, эксплуатирующихся под открытым небом. Покрытие защищает их от УФ-излучений, случайных механических повреждений, вандализма.

Оболочку делают:

• Из алюминиевой фольги;
• Стеклопластика;
• Фольги армированной.

Внимание! Область применения скорлуп ППУ, выдерживающих температуру в пределах 120-150 градусов С, не только отопительная система и трубопроводы с горячей водой, но и холодильная техника.
