Проектирование конструкции
Как выбрать угол ската:
- Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
- Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
- Нижние границы скатов будет зависеть и от типа кровли.
- Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.
Как рассчитывается высота конька:
- К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
- Высоту конька следует находить по формуле:H= d*tqα
Где d – это ширина здания, tqα – угол ската. - Конек должен размещаться строго по оси продольной.
Как определить длину конькового прогона:
- Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
- Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
- Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
- Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
- Коньковую раму лучше всего усилить, используя диагональные подкосы.
Как определить длину стропильных ног в центре:
- Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
- Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
- Длина промежуточных стропил рассчитывается точно так же.
- Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
- Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
- Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α — угол уклона кровельного покрытия.
- Общую длину ноги стопил можно найти, суммировав L и ▲L.
- Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.
Как определить шаг установки стропил:
- Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
- Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.
Расчет нагрузки на стропильные ноги:
- Нужно знать следующие параметры:
- Угол ската;
- Вид покрытия крыши;
- Снеговую нагрузку;
- Уровень ветра.
- Высоту строения в коньке;
- Степень открытости земельного надела;
- Шаг стропил.
- Определяется нагрузка.
Расчет длины нарожников и шаг их установки:
Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:
L1=2/3 * L
Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.
Материалы для установки:
- Стропильные ноги из бруса;
- Мауэрлат из бруса различных параметров от 100*100 до 150*150;
- Коньковые брусы, прогоны, лежаки различных параметров;
- Ригели из досок 50*100 либо 50*150;
- Кобылки и подкосы из доски 50*100;
- Стойки из бруса 100*100 либо 150*150;
- Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
- Деревянная обрешетка.
- Слой пароизоляции.
- Теплоизоляционное покрытие.
- Слой гидроизоляции.
- Дощечки деревянные для обрешетки.
- Сама кровля.
Конструкция
Может ли быть возведена вальмовая крыша своими руками? Если выполнять все действия правильно и строго по схеме, консультироваться со специалистами, соблюдать требования и использовать весь перечень необходимых материалов, ее можно установить без посторонней помощи.
Прежде всего начинающим умельцам стоит выяснить, что такое стандартная вальмовая крыша. Она состоит из целого набора соединительных элементов и деталей.
Рассмотрим ее составляющие:
Ребро. Угол его наклона должен быть меньше, чем у промежуточных стропил.
Укороченные стропила. Их крепят к угловой ноге. При этом наклон должен быть таким же, как уклон промежуточных ног.
Конек. Горизонтальный элемент, соединяющий оба ската в верхней точке.
Центральные стропилины. Их стыкуют с 3-х сторон на углах конька.
Промежуточные стропила. Это ноги, которые соединяют обвязку (проходит по верху постройки) с коньком и образуют карниз.
Мансардные окна
При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.
Устройство мансардных окон в крыше
Плюсы наклонного мансардного окна:
- большее количество света, не такие резкие границы света и тени;
- поверхность крыши остается ровной, не усложняется ее рельеф;
- относительно легкая установка.
Чем круче наклон относительно пола, тем меньше должна быть высота окна
Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.
Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.
Два окна рядом смотрятся ничуть не хуже, чем одно широкое
При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.
Устройство вертикального окна-дормера в мансардной крыше
Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.
Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

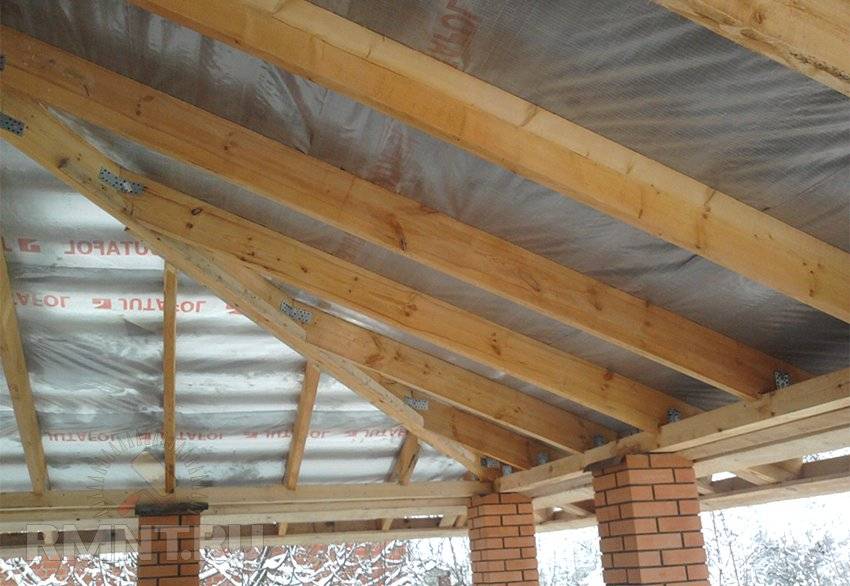

Стропильная система четырехскатной крыши

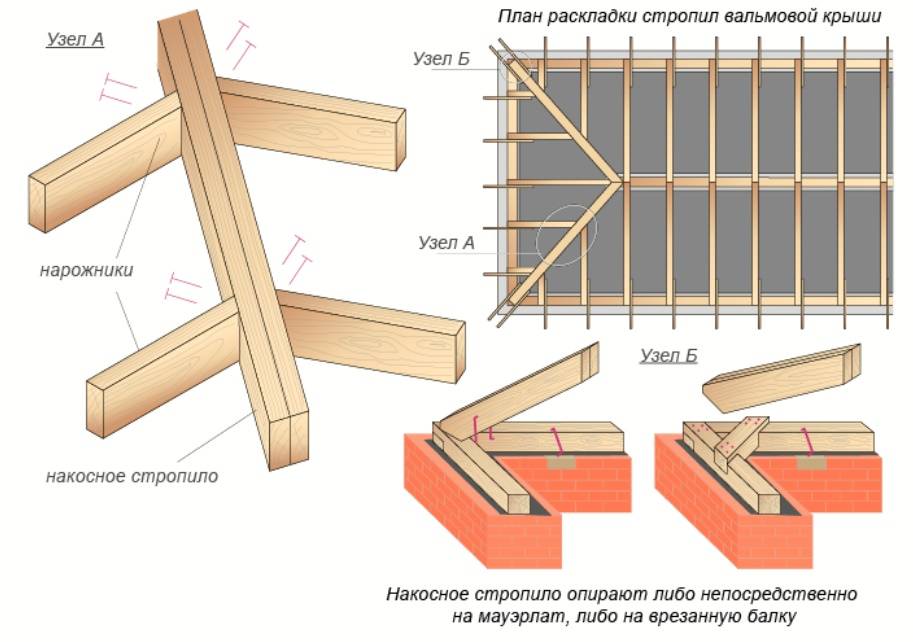

К основным элементам стропильной системы кровли вальмового типа можно отнести:
- мауэрлат/балки перекрытия (опора для стропильных ног);
- коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
- рядовые боковые стропила (соединяют конек и несущие стены);
- диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
- центральное стропило вальма;
- нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
- подкосы и стойки (применяются в качестве дополнительных опор);
- ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
- шпренгель (выполняет функцию дополнительной опоры диагонального стропила).
конструкция и устройство вальмовой крыши

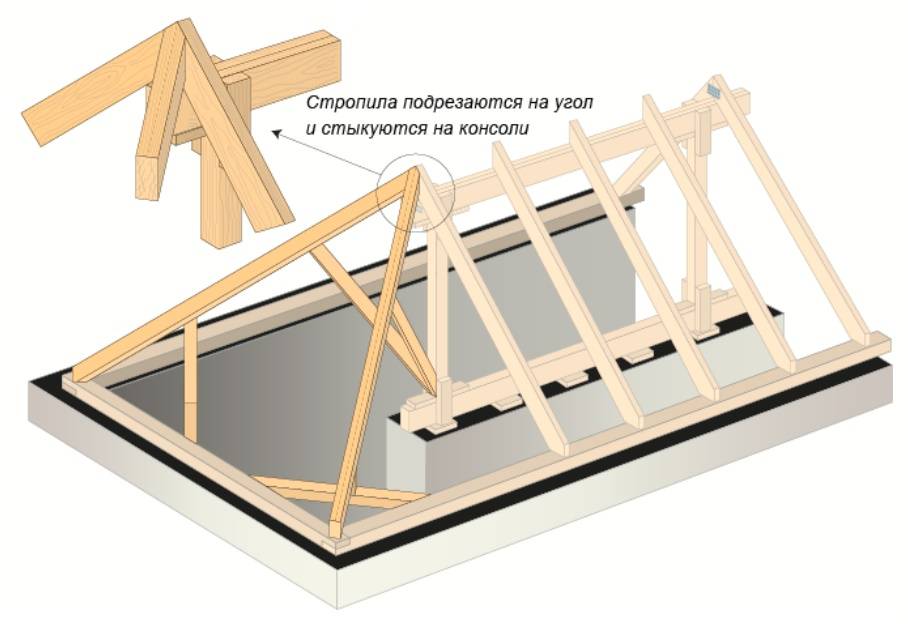

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.
Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.
После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.
Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.
строительство стропильной системы вальмовой крыши
Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.
Материалы и крепеж
Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
- В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
Стропильная система и мауэрлат
При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.
В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.
Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.
Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.
Далее последовательно:
Материалы, применяемые на стропильную систему крыши
Расчёт материалов для крыши, начинается от определении угла наклона кровли. Больший наклон требует большего количества материалов. Однако нужно учитывать, как в нашем случае и высоту мансардного этажа. А также большой уклон, на грани приемлемого, избавит крышу от снежной нагрузки, такой нередкой на юге Сибири в Алтайском крае. Расчётными данными для подсчёта потребности в брусе и доске являются размеры конструкций и их сечения.
Варианты расчёта потребности в материалах выполняются именно в случае, если известны все параметры возводимых конструкций. А также включая особенности архитектурной формы крыши и мансардного этажа.
Покровный кровельный стройматериал
Одна из главных конструкций дома – это крыша. И крыши двухскатные, и многоскатные бывают во всех отношениях различные:
Технология создания вальмовой крыши
Самым распространенным методом монтажа вальмовой крыши является тот, что подразумевает установку стропил и несущего каркаса на ранее созданное перекрытие из прямоугольного бруса. Балки крепятся непосредственно на мауэрлат. Для его установки используют простые доски, которые крепят к стенам при помощи анкерных болтов с дополнительным применением гидроизоляционной пленки.
Этапы сооружения вальмовой крыши

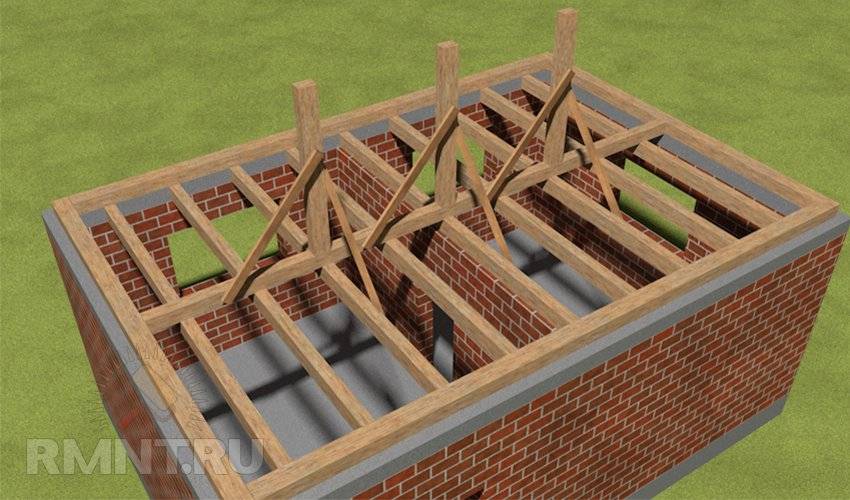

Балки перекрытия укладывают с шагом 0,65 м. Крайние элементы не доходят до стен, поэтому на данных участках дополнительно устанавливают бруски, имеющие длину 1,1 м.
Чтобы добиться надежной фиксации, следует изготовить специальное приспособление. В стену забиваются небольшие отрезки арматуры, которые и будут использоваться для крепления мауэрлата. К металлу привариваются куски уголка, предварительно загнутые в виде крюка. Он должен иметь ширину полки 4 см, чего хватает для крепления всех балок при помощи саморезов.
Для увеличения пространственной жесткости созданной конструкции между балками в шахматном порядке необходимо установить короткие перемычки. Для их фиксации в нужном положении следует использовать уголки и саморезы. По периметру кровли концы установленных балок обшивают доской толщиной 40 мм.
Вальмовая кровля своими руками
Расчёт основного эскиза
Примечание. Будет рассмотрен вариант традиционной (классической) вальмовой крыши с углом 45° к горизонту и вертикали. Монтаж потребует развитых навыков плотника.

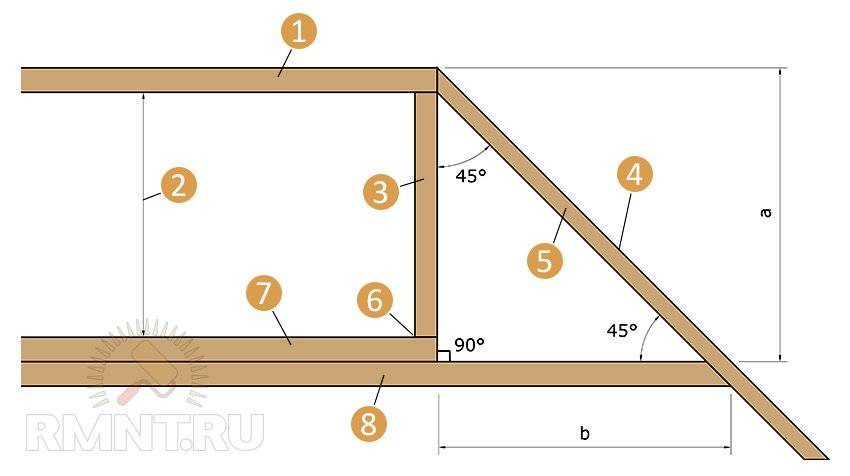

Классическая вальма с опорной стойкой a = b: 1 — коньковый прогон; 2 — высота чердака; 3 — центральная стойка (бабка); 4 — скат вальмы; 5 — ряд нарожников; 6 — точка проекции соединения ребер и конька; 7 — лежень; 8 — балка перекрытия (затяжка)
Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската. Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. В соответствии с законами геометрии, длина нарожников будет зависеть от высоты чердака (при соблюдении угла в 45°).
Отталкиваясь в расчётах от показателя в 45°, можно легко рассчитать основные пропорциональные размеры крыши. Самый важный момент при создании эскиза и переносе его на местность — точка проекции сочленения рёбер и конька (далее — точка проекции).
Порядок работы
1. Установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1,5 толщины мауэрлата. Врубка углов — в полдерева.
2. Установить лежни и подготовить затяжки.

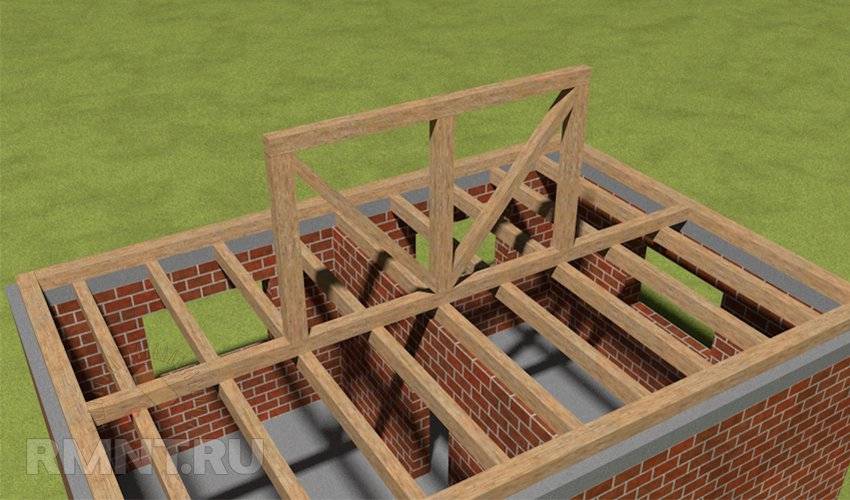

3. Обозначить точки проекции и установить на них опорные стойки (с запасом по высоте) строго вертикально на прочных временных подкосах.
4. Определить высоту конька относительно неподвижной горизонтальной плоскости — перекрытия или армопояса, разметить и подрезать стойки по высоте.
5. Соединить стойки коньковым прогоном (доска) с надёжной завязкой и раскрепить центральную раму* откосами и обвязками.

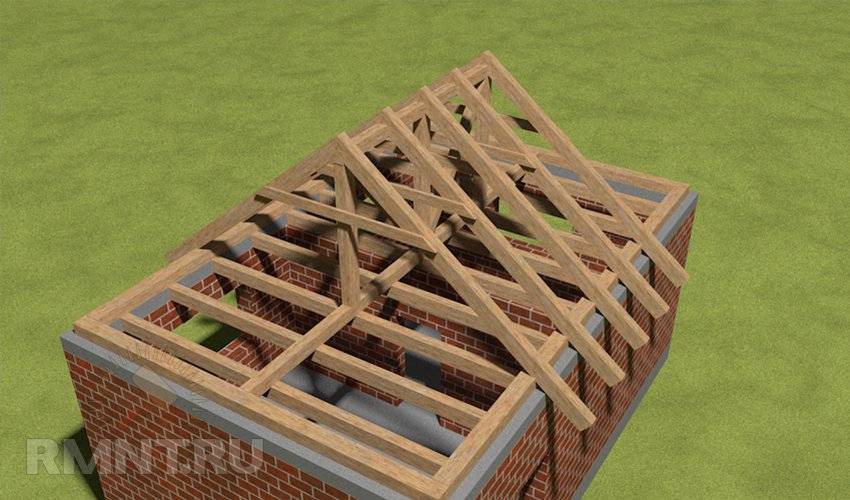

6. Установить стропильные ноги двух параллельных скатов в соответствии с проектом. Раскрепить временной обрешёткой и установить подстропильные затяжки (ригели).
7. Если расстояние между опорами накосной стропилы более 2,2 метра, под неё устраивается промежуточный упор, который называется шпренгель. Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.
8. Подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

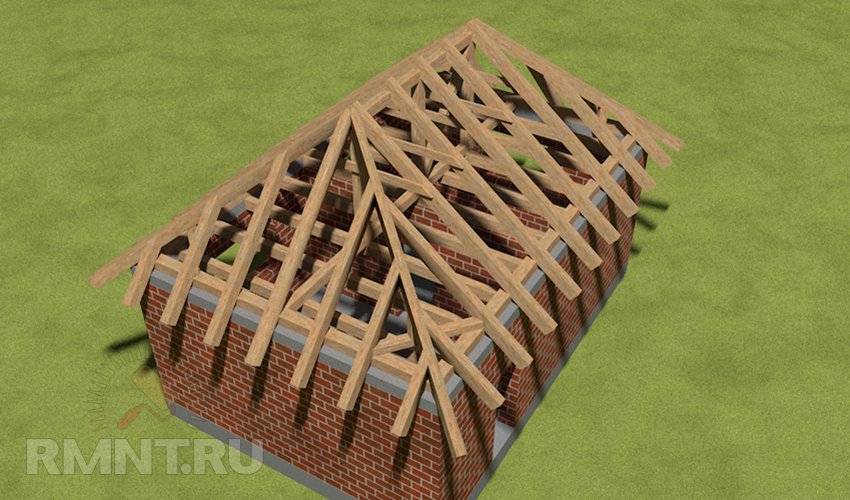

9. Смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов.
10. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами — саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат.
11. Если проекция рабочей части стропил имеет длину более 1,5 м, необходимо установить промежуточные стойки.
* Центральная рама — условное название (ряда) стоек, конькового прогона и лежня, связанных между собой дополнительными тягами и откосами.
Вальмовая кровля имеет два распространённых частных случая. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил.

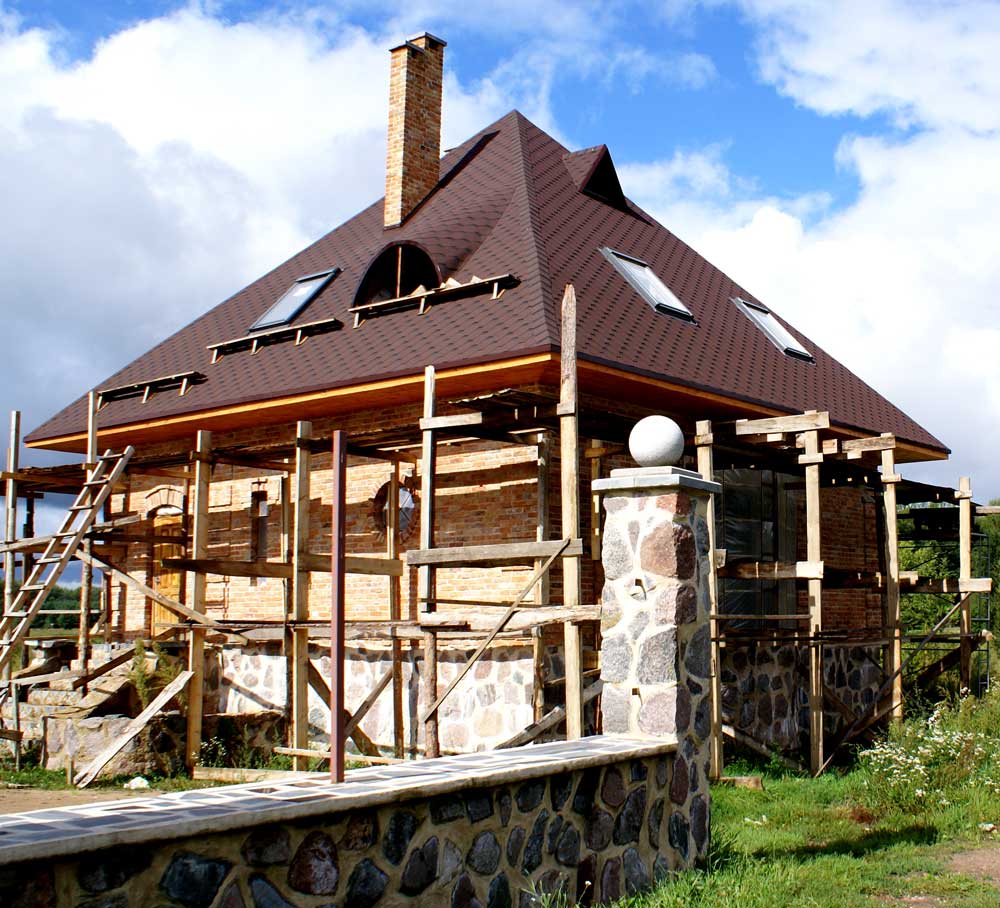

Случай первый. Шатровая крыша
Это разновидность кровли, состоящей из четырёх вальм, т. е. она не имеет параллельных пар скатов разного размера. Все скаты абсолютно одинаковы. В основном такие крыши применяют на беседках или башнях. Ход работы будет состоять из пунктов 2,3,7,8,9 предыдущей инструкции. Из-за своего небольшого размера и конструктивной жёсткости их можно изготовить на полигоне или в цеху и затем смонтировать краном.
Случай второй. Вальмовая кровля без внутренних опор
Этот вариант подойдёт в случае, если необходимо максимально задействовать чердачное пространство, например, в коммерческом строительстве. В этом случае угол ската вальмы лучше сделать более пологим — 22,5° или менее к вертикали, опущенной на точку проекции или 67,5° и более к горизонту. Это необходимо для того, чтобы избежать избыточной снеговой нагрузки.
Данный вид кровли делает полезным до 90% пространства перекрытия. При этом её монтаж требует большого опыта и смекалки. Вся суть возведения этого вида стропильной системы сводится к строительству на временных опорах, которые демонтируются после окончательного раскрепления. Рама держится за счёт жёсткости и равномерного напряжения всех элементов — такая кровля из профильной трубы на порядок надёжнее деревянной.
Особое значение при создании безопорной вальмовой крыши имеет чистота подгонки (точность врубки) элементов и надёжность соединений. Здесь необходимо максимально применять металлические элементы, клей и резьбовые тяги.
Проводим вычисления
Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:
- используемые кровельные материалы;
- уклон ската;
- параметры и проект стропильной системы.
От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.
Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.
Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.
Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.
Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.
Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.
Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:
- уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
- получаемая площадь поверхности кровли и ее примерный вес;
- длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
- рекомендации по обрешетки (ее площадь, шаг и так далее).
Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.
Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.
http://vseokrovle.com/valmovaja/45-kak-rasschitat-chetyrehskatnuju-kryshu.htmlhttp://www.syl.ru/article/158873/new_kak-rasschitat-ploschad-kryishi-raschet-ploschadi-krovli-chetyirehskatnoy-kryishihttp://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.htmlhttp://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/http://www.krovlyakrysh.ru/vidy-krovli-krysh/chetyrehskatnaya-krysha/raschet-chetyrexskatnoj-kryshi/
Этап ІІІ. Установка чердачного перекрытия
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.
Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
Возведение четырехскатной крыши
Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.
Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.
Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.
Она должна опираться на плиту перекрытия или внутреннюю стену.
Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька. Высота конька также должна быть размечена с максимальной точностью
Высота конька также должна быть размечена с максимальной точностью.

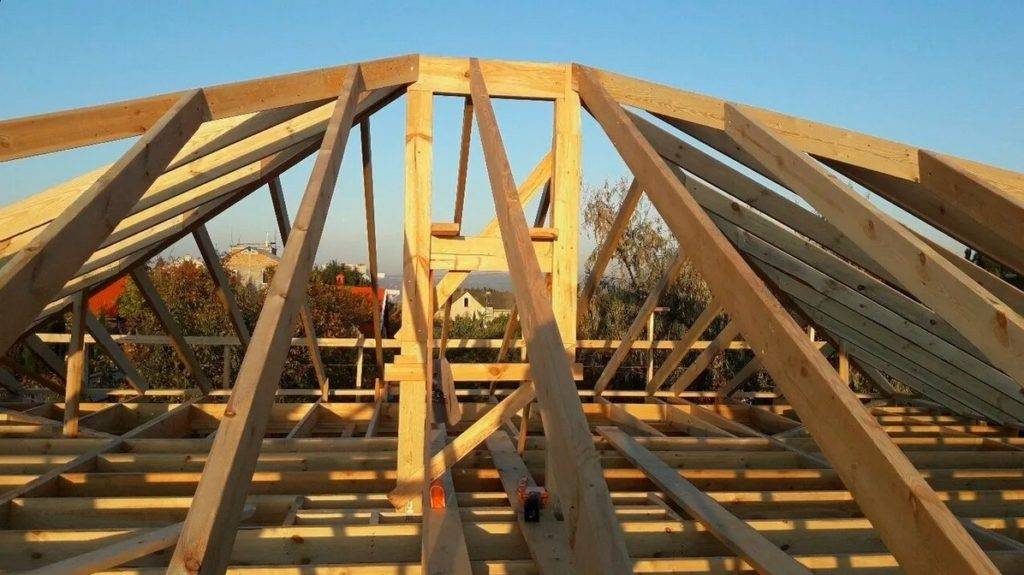

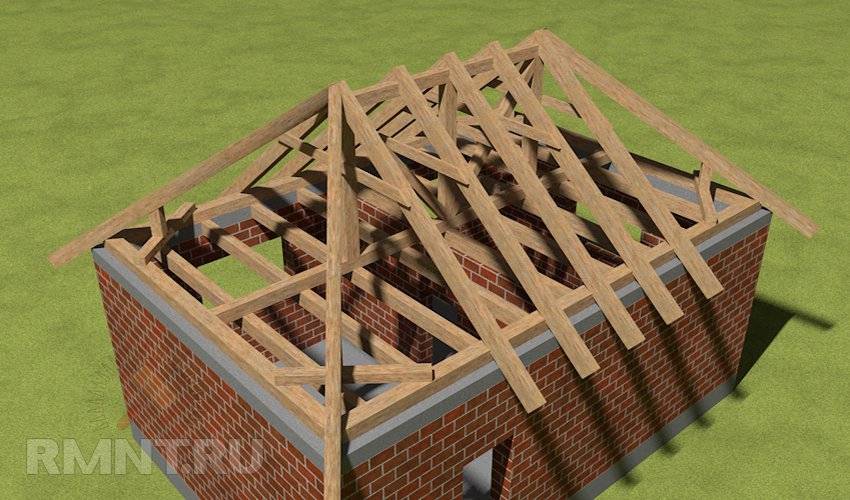

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.
Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.
Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.
Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.
Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

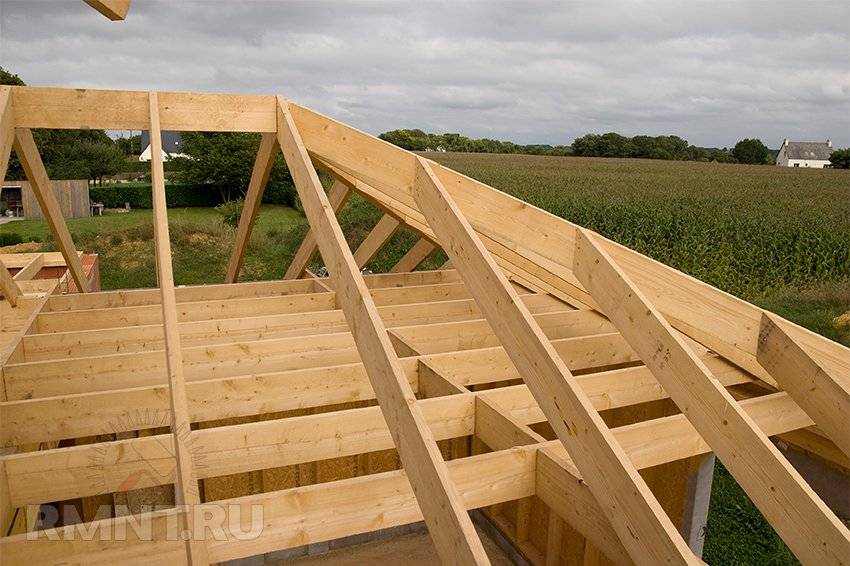

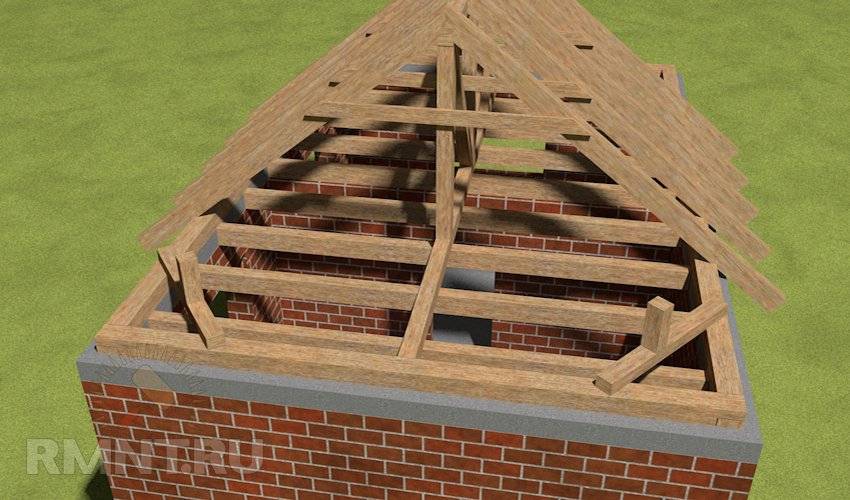

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.
Чем ближе к углу дома, тем короче нарожники.
Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.
Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.
Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

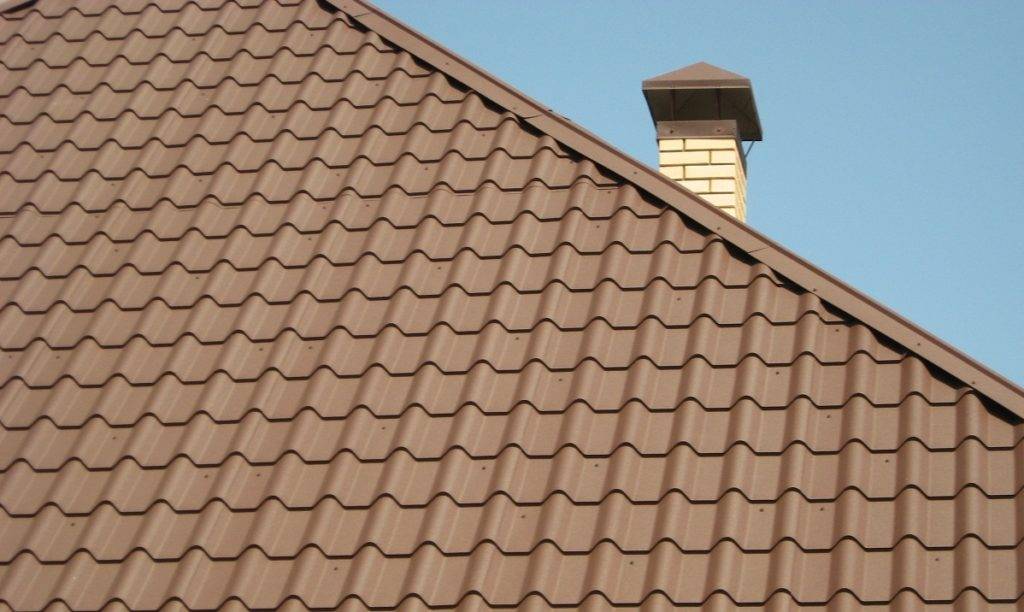

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.
На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.
Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.
Строительство дома своими руками – долгий и трудоемкий процесс, а также очень затратный по финансам. При желании можно сэкономить на монтаже крыши и выполнить работы по монтажу 4-х скатной кровли своими руками.
Четырехскатная крыша – самый популярный вид кровли, который к тому же достаточно легко соорудить собственными руками. Если вы имеете хотя бы минимальные навыки и опыт строительных работ, то, следуя инструкции, сможете самостоятельно построить крышу. Выбор 4-х скатной конструкции объясняется множеством ее преимуществ – это эффективное отведение дождевой воды и снега, устойчивость к ветровым нагрузкам. под такой кровлей можно обустроить просторную мансарду. Немаловажную роль играет и стоимость возведения крыши, 4-х скатная кровля – довольно экономичный вариант.
