Обеспечение защитного слоя бетона для арматуры

Зачем нужен

Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера

Именно это и называют защитным слоем арматуры в фундаменте

Именно это и называют защитным слоем арматуры в фундаменте.

Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.

Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.

Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.

Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.

Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.

Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:

• обеспечения необходимого позиционирования арматурной системы в бетоне;
• равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;

• защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
• создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
• повышения устойчивости к воздействию огня;
• выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.

Восстановление защитного слоя бетона

Со временем на бетонных и железобетонных монолитах появляются дефекты, вызванные негативными воздействиями. Это приводит к появлению мелких трещин, сколов, расширяющихся со временем, в результате чего защитный слой не выполняет возложенные на него функции. Разрушения возникают под воздействием таких факторов:

• Механические нагрузки, превышающие предельные величины, рассчитанные в проекте;
• Неудачное применение спецтехники при строительстве;
• Нарушения при строительстве фундамента, достройка этажей без перерасчета нагрузки и изменения основания;
• Движение и повышенная влажность грунтов;
• Плохая гидроизоляция бетонных монолитов.

Главной причиной разрушения являются нарушения технологий и самовольное изменение строительного проекта. Для полного восстановления защитного слоя поврежденного бетона требует выполнения комплекса определенных работ:

• Усиление бетонных конструкций;
• Монтаж дополнительных поперечных стоек;
• Тщательная заделка образовавшихся сколов, трещин;
• Реставрация поверхности поврежденного участка.

Для реставрации защитного покрытия бетона применяются цементные растворы высокого качества с использованием опалубки и дополнительного армирования путем установки стальных анкеров или стержней. Работы можно выполнять различными способами:

1. Штукатурка поврежденной поверхности. Она сначала очищается от грязи и отколовшихся остатков, после на нее относится цементный состав. Для повышения устойчивости к агрессивным воздействиям в раствор вводят морозостойкие и водоустойчивые присадки. Это позволяет избежать появления трещин при схватывании и усадке раствора.
2. Бетонирование. Удаляются разрушенные части защитного слоя, части арматуры, подвергшейся коррозии, устанавливается новая сетка. Очищенная поверхность покрывается бетоном, соответствующему материалу монолитна, он может быть общестроительного или полимерного типа для повышения водонепроницаемости. Подходит для реставрации плит и других горизонтальных поверхностей.
3. Оклейка. Заранее очищенная поверхность оклеивается полимерным материалом, с хорошими теплоизоляционными характеристиками. Он идеально защитит арматуру от атмосферной влаги, хорошо держится на поверхности. Применяется для восстановления бетонных покрытий на колоннах и других вертикальных конструкциях.
4. Торкретирование. Цементный раствор или бетон подается под давлением из пушки, после подготовки поверхности. Позволяет быстро восстанавливать большие поверхности, позволяет идеально заделывать любые трещины, сколы. К недостаткам этой методики относят перерасход раствора и сложности с нанесением слоя строго определенного толщины.

При ремонте рекомендуется увеличить толщину раствора на 5-10 мм, чтобы гарантировать, что он выдержит нагрузки и не начнет снова разрушаться

Особое внимание нужно обратить на смесь, изготавливаемый на цементе высоких марок, для обеспечения качественной адгезии с разрушенной поверхностью

Защитный слой бетона несет важнейшую функцию по сохранению технических свойств арматуры и монолита, продлевая срок службы зданий и сооружений. При минимальных повреждениях нужно немедленно восстанавливать его, иначе ремонт бетонных элементов займет гораздо больше времени и потребует значительных материальных затрат.

Бетон

Для повышения прочностных характеристик монолитных конструкций и увеличения их долговечности, необходим защитный слой бетона для арматуры.

При этом совершенно не важно их предназначение, они могут служить основой не только для тротуарной плитки, а и фундамента или бассейна. Чтобы бетонная смесь смогла выполнять свои функции, ее важно не только правильно приготовить, но и вовремя использовать, иначе сооружение вскоре может прийти в негодность

Предназначение защитного бетонного слоя

Предназначение защитного бетонного слоя

Довольно большое количество людей, занимающихся собственным строительством совершенно не знакомы с понятием «защитный слой бетона», и понятия не имеют о его предназначении. А ведь благодаря ему, а также правильно уложенной арматуре, возведенное здание будет менее подвержено разрушению и прослужит долгое время.

Прежде всего, необходимо понимать, что слой бетона, покрывающий арматуру, выполняет защитную функцию, предотвращая негативные воздействия внешних факторов на металл

Кроме того, важно правильно заливать цементную смесь, так как на конструкцию могут повлиять даже незначительные температурные перепады и перемена влажности

Защитный слой бетона для арматуры должен быть средней толщины, которая определяется исходя из следующих факторов:

• разновидность создаваемой конструкции и ее предназначение;
• величина оказываемой нагрузки;
• особенности среды, в условиях которой будет находиться конструкция;
• характеристики арматуры и размер ее сечения.

Учитывая все необходимые требования, можно отметить, что бетонный слой должен защищать металлические элементы от коррозии, агрессивных внешних факторов, а также обеспечивать хорошее взаимодействие с арматуры и цементной смесью. Пример плохо проведенной работы можно увидеть на улицах любого города, где есть площади, покрытые бетонными плитами.

Как правило, каждый элемент «живет своей жизнью» и имеет какой-либо недочет, например, сколы, трещины и оголенные металлические связки. Все это объясняется тем, что мастера неправильно рассчитали пропорции бетона и, как следствие, он не способен справляться со своими функциями.

Нормативные требования к бетонному покрытию

Приготовление защитной бетонной смеси для арматуры должно производиться по установленным нормам и правилам, что позволит создавать поистине прочные конструкции. Для каждого вида объекта предусмотрены следующие значения:

• толщина слоя для защиты конструкций внутри зданий при низком или нормальном уровне влажности должна составлять от 20 мм, а в условиях высокой влажности — от 25 мм;
• изделия, находящиеся на открытом воздухе следует заливать бетоном толщиной слоя минимум 30 мм, а если при этом нет дополнительной защиты и конструкция размещена в почве — от 40 мм;
• при возведении фундаментов также необходимо соблюдать минимум в 40 мм;
• максимальные показатели толщины бетонного слоя, а именно от 76 мм, рекомендуются в тех случаях, когда сооружение имеет постоянное соприкосновение с землей.

В нормативной документации дополнительно указаны значения для хомутов и каркасов, которые имеют поперечные металлические элементы. Например, если высота сечения арматуры не превышает 25 см, тогда бетонный слой должен быть 10 мм, в других случаях защитный раствор следует укладывать толщиной от 15 мм.

Для контроля соблюдения правил и норм укладки защитного цементного слоя используют специальные приборы с магнитными датчиками. С их помощью легко выявить отклонение от норм вплоть до 1 мм

Следует учесть, что помимо соблюдения правил укладки раствора на арматуру, его важно правильно приготовить, так как он должен обладать необходимой вязкостью и прочностью, чтобы обеспечивать надежную защиту всей конструкции и выдерживать большие нагрузки

(Еще не оценили)  Loading …

Спасибо Вам за добавление этой статьи в:

Source: vest-beton.ru

Виды арматур

Для армирования бетона используют сетки, монолитные и дисперсные конструкции. Они отличаются по эксплуатационным свойствам, поэтому в каждом конкретном случае выбирают конкретный тип арматуры. Их технические характеристики следующие:

• Монолитное. Такой тип армирования чаще всего используют при возведении железобетонных блоков в заводских условиях. Особенности строительства заключаются в каркасном монтаже прутьев. Они устанавливаются в один или несколько слоев. Между собой их соединяют проволокой поперек и по вертикали. За счет этого удается получить ячейки с шагом в 20 сантиметров.
• Дисперсное. Подобный тип армирования означает добавление в подстывший бетон мелкодисперсных компонентов – фибры. Материал делают из полипропилена, базальта, стали и стекловолокна. Подобный тип армирования на сегодняшний день получил наибольшую популярность.
• С помощью сетки. Большой популярностью пользуется армирование металлической сеткой. Установить ее очень просто. Подобную сетку делают из полимера, композита или железа. Материал легко приобрести в любом строительном магазине. Наибольшей популярностью пользуется композитная и полимерная сетки, которые практически не подвержены коррозии.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
• Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Нормативные требования

Таблица толщины слоев бетонной смеси.

Если предусматривается использование железобетона в условиях агрессивной среды, то толщину бетона в таких элементах определяют в соответствии с требованиями, изложенными в СНиП 2.03.11-85. Для любых железобетонных элементов, исходя из соображений пожарной безопасности, необходимо учитывать требования, изложенные в СНиП 2.01.02-85.

Выполнение всех требований и правильный расчет оптимальной толщины бетона на различных участках постройки — залог прочности, долговечности и надежности любого элемента железобетонной конструкции. Правильное выполнение защитного слоя препятствует взаимодействию каркаса с внешней средой, которое может привести к ее коррозии и разрушению, то есть к уменьшению прочности всей конструкции. Выбирая материалы для своего строительства, будьте внимательны к тому, чтобы они соответствовали всем предъявляемым к ним требованиям, ведь защитный слой бетона обеспечит надежность вашего строительства.

Не стоит пренебрегать требованиями, изложенными в специальных нормативных документах, таких, как СНиП 2.03.11-85 и СНиП 2.01.02-85. Отступление от требований, изложенных в этих документах, может повлечь за собой не только частичное или полное разрушение вашей постройки в совсем незначительный срок, но и препятствовать вам еще на этапе строительства, так как при воплощении масштабных строительных проектов качество строительных материалов зачастую контролируется специальными органами на государственном уровне. Материалы, которые не соответствуют требованиям нормативных документов, могут просто не допустить к использованию в вашем строительстве. В таком случае вы будете вынуждены закупать строительные материалы повторно, а это чревато значительным повышение затрат на строительство (почти вдвое).

Прежде чем начать строительство, ознакомьтесь со всеми требованиями к строительным материалам, закупайте материалы только у производителя, придерживающегося всех норм в процессе производства. вы можете потребовать у поставщика сертификаты соответствия качеству. Определяйте минимальную допустимую толщину в соответствии со всеми требованиями, а не только из расчета диаметра стержня, так как расчет на основе диаметра может быть неточным и не будет учитывать множества дополнительных факторов. Кроме того, вам необходимо опираться не только на соображения прочности конструкции, но и на требования пожарной безопасности. Не пренебрегайте этими несложными действиями, ведь от них зависит то, как долго прослужит здание, которое вы планируете построить, ваш комфорт и безопасность.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка Допустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Специальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Что может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*******

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Что влияет на размер бетонной прослойки

Неподвижное, добротное и точное соединение раствора и арматурных стержней – залог прочности железобетонного сооружения. При недостаточной величине пласта бетона прутки начнут разрушаться и произойдут изменения во всей конструкции строения.

Большой слой – не лучший вариант. Стоимость сооружения неоправданно увеличится, появится вероятность смещения прутков, что в свою очередь снизит прочность объекта. При использовании специальных фиксирующих устройств сдвиг арматуры перестал быть проблемой.

От чего же зависит оптимально подходящая толщина защитного пласта? Эта величина подбирается с учетом:

1. Типа конструкций. Строительные нормативы четко указывают размеры защитного пласта для стен, фундамента, колонны, балок и других элементов;
2. Диаметра арматурного прутка. Чем выше его сечение, тем больше толщина бетонной прослойки;
3. Роли металлических элементов в конструкциях. Это могут быть распределительные стержни или рабочие, воспринимающие основные нагрузки;
4. Условий окружающей среды. Чем она агрессивнее для элемента сооружения, тем выше нормы величины слоя вплоть до максимально допустимых;
5. Вида арматуры. Она может быть ненапрягаемой и напрягаемой, устанавливаемой в места наибольших нагрузок.

Минимальные и максимальные показатели защитного слоя

При вычислении толщины защитного слоя бетона для арматуры следует руководствоваться вышеуказанным сводами правил (СНиПами) и прочими нормативными документами, разработанными на их основе.

Так, согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции», минимальный защитный слой бетона для арматуры – 10 мм, но не менее диаметра прута.

СП 50—101-2004 предоставляет уже более конкретную информацию.

Продольная арматура:

• 30 мм – толщина защитного слоя для ленточных фундаментов и сборного типа;
• 35 мм – для монолитных фундаментов с дополнительной бетонной подготовкой;
• 70 мм – защитный слой бетона для арматуры в фундаменте без подготовки.

Поперечная арматура:

• 10 мм – стенки и плиты толщиной менее 100 мм.
• 15 мм – бетонные конструкции с сечением менее 250 мм и стенке более 100 мм.
• 20 мм – бетонные конструкции с сечением менее 250 мм.

Следующий регламент СП 52-101-2003 указывает на еще более конкретные ситуации:

• 20 мм – железобетонные конструкции, располагающиеся в закрытых помещениях (нормальный/пониженный уровень влажности);
• 25 мм – конструкции, располагающиеся в закрытых помещениях (повышенный уровень влажности);
• 30 мм – конструкции, располагающиеся в открытом пространстве;
• 40 мм – конструкции, располагающиеся в грунте.

Следующий интересный документ, который тем не менее, не является нормативным, справочное пособие под редакцией А.Б. Голышева «Проектирование железобетонных конструкций». Многие профессиональные строители утверждают, что наиболее ценные практические расчеты представлены именно здесь. В книге приводится следующие утверждения:

• 30 мм – толщина защитного слоя для сборных и балочных фундаментов;
• 35 мм – монолитные фундаменты на бетонной подготовке или на скальном грунте;
• 70 мм – монолитные фундаменты без предварительной подготовки.

Это пособие также регламентирует защитный слой арматуры с торцевых сторон поперечных и продольных прутьев, которые проходят по всей длине/ширине конструкции:

• 10 мм – сборные элементы длиной до 9 м;
• 15 мм – монолитные элементы длиной до 6 м при диаметре арматуры до 40 мм;
• 20 мм – монолитные элементы длиной от 6 м при любом диаметре арматуры.

Стоит отметить, что максимальный защитный слой бетона для арматуры не регламентируется ни в одном документе.

Для вашего удобства, чуть ниже мы собрали все цифры в единую таблицу.

Дополнительные рекомендации

В процессе эксплуатации, вследствие воздействия указанных факторов, может произойти нарушение целостности защитной прослойки:

• усиление нагрузок на конструкцию – использование спецтехники, возведение дополнительного этажа;
• воздействие природных условий.

Несоблюдение строительных правил и норм приведет к быстрому обрушению конструкции, либо к значительному увеличению стоимости работ

Восстановление защитного слоя реализуется следующим образом:

• ремонт сформировавшихся трещин;
• модернизация арматурной сетки;
• реставрация обвалившихся/раскрошившихся участков (при помощи плотного песчано-цементного раствора 1:3);
• усиление системы за счет обустройства поперечных элементов.

Все рекомендации теряют актуальность в случае развития систематических и многократных повреждений бетонной конструкции. В этом случае показана полная реставрация системы с дублированием или восстановлением арматурного каркаса.

Выбор оптимальной толщины

Все конкретные данные о защитном слое бетона представлены в нормативных документах. Эти нормы являются оптимальными для защиты металлических конструкций в различной бетонной продукции. Рассмотрим те, которые чаще всего встречаются при выполнении такого рода работ.

• В случае, когда арматура размещается продольно и является ненапрягаемой или же натяжной, то защитный слой должен быть по величине равный или чуть больше диаметрального сечения стержня.
• Если речь идёт о фундаментных балках или фундаментах сборного типа, то толщина слоя бетона составляет 3 см.
• В монолитных основаниях с присутствием бетонной подготовки – 3,5 см. В тех же монолитных основаниях, но с отсутствием бетонных подготовок – слой 7 см.
• Если бетонная подготовка не используется или же основание монтируется на каменистом грунте, то защита уменьшается до 4 см.

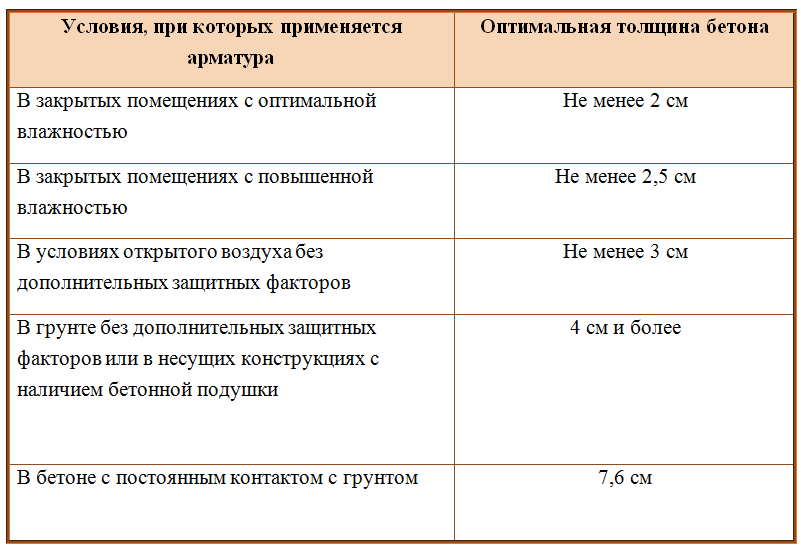

Предоставим таблицу оптимальных значений данных величин.

Приведём некоторые данные по требованиям ACI 318-05: В принципе почти во всех случаях защищающий слой из бетона должен соответствовать диаметру арматуры, которая используются. Если же защищающий бетон превышает 5 см, то необходимо укреплять его с помощью конструктивной металлической сетки.

• Защита на внешней стороне фундамента для арматуры с диаметральным сечением 20 мм составляет от 2,5 см до 4 см. Если диаметральное сечение более 20 мм, то размеры слоя защиты увеличивают до 5 см.
• Бетонный слой для арматуры с диаметром до 40 мм со стороны, которая не подвергается воздействию внешних факторов, составляет 2 см.

Для того, чтобы зафиксировать требуемую величину бетонной защиты, используют специальные приспособления. Особенно они востребованы для установления нижних и боковых частей армирующего пояса. Их устанавливают на основании углубления фундамента и по бокам таким образом, чтобы они упирались об опалубку и зажимали армирующую конструкцию. Эти устройства не должны изготавливаться с помощью обрезков арматуры или с применением деревянных брусочков. Лучше всего приобрести уже готовые пластиковые фиксаторы.

Посмотрите видео, как правильно залить арматуру необходимым слоем цемента.

Показатели для поперечной арматуры

Для металлических прутьев, которые выполняют функцию поперечных соединений, величина слоя защищающего бетона, зависит от размеров разреза конструкции. Если его значение не превышает 25 см, то толщина защиты 1 см. Если же сечение более 25 см, то величина составляет– 1,5 см. Приведём некоторые данные максимально допустимых отклонений для защитного бетонного слоя:

В случае усиления бетонных конструкций, размер защиты из бетона должен составлять не меньше двух, а то и трёх значений диаметрального сечения арматурных стержней. Если выполняются работы с присутствием элементов, которые содержат продольный нагрузочный каркас, и он располагается в специализированных каналах с натягиванием на бетон, то толщина его должна составлять никак не меньше 40 мм и обязательно учитывается значение диаметрального сечения самого канала.

Рекомендуем посмотреть видео, рассказывающее о заливке поперечной арматуры.

Если нагрузочные элементы размещают со стороны влияния на них природных условий, то значение размера защиты из бетона составляет не менее 2 см. Устанавливаемые каркасы армирующих сеток или арматурных стержней располагаются на определённом расстоянии от концов элемента. Его самое меньшее допустимое значение таково:

Требования к напрягаемым элементам

• Для балок длиной до 9 м, стеновых панелей с пролётом до 18 м, сборных плит – 10 мм.
• Для сборных колон длиной более 18 м – 15 мм.
• Для сборных участков длиной более 18 м – 10 мм.
• Для монолитного фундамента, длина которого не более 6 м, а диаметр прутьев не больше 40 мм – 20 мм.
• Для монолитных сооружений любой длины, с диаметром стержней более 4 см – 20 мм.

Выводы

Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.

Также важно соблюдать соответствующие нормы и требования, а в процессе постройки – придерживаться инструкций и рекомендаций опытных строителей
