Схемы размещения мест скрытых работ в зданиях
Примерная схема размещения скрытых работ в жилом здании
Цифры в кружках обозначают места, где расположены скрытые работы и конструктивные элементы, на которые следует составлять акты.
1 – осмотр открытых рвов и котлованов под фундаменты; 2 – устройство песчаной подушки под фундамент; 3- устройство фундаментов; 4 – устройство армированного пояса; 5 – гидроизоляция стен подвала; 6 – устройство перекрытий над подпольем; 7 – устройство подполья; 8 – монтаж перекрытий над первым этажом; 9 – устройство перекрытий над вторым, третьим и другими этажами; 10 – устройство и утепление чердачного перекрытия; 11 – анкеровка перекрытий; 12 – устройство козырьков над входами; 13 – монтаж блок-перемычек; 14 – монтаж и испытание балконов; 15- монтаж и анкеровка вентиляционных блоков; 16 – монтаж карнизных плит; 17 – заделка крюков для люстр; 18 – устройство бетонных полов; 19 – устройство разделок у дымоходов; 20 – устройство борозд и каналов в стенах; 21 – монтаж панельной перегородки подвального этажа; 22 – устройство полов в санузлах; 23 – монтаж внутренних стеновых блоков первого этажа; 24 – монтаж внутренних стен типовых этажей; 25 – монтаж железобетонных настилов кровли и устройство кровли.
Примерная схема размещения скрытых работ в промышленном здании
Цифры в кружках обозначают места, где расположены скрытые работы и конструктивные элементы, на которые следует составлять акты.
1 – осмотр котлована под фундаменты; 2 – устройство фундаментов; 3 – монтаж сборных железобетонных колонн, замоноличивание башмаков; 4 – монтаж подкрановых путей; 5 – монтаж стропильных и подстропильных ферм; 6 – монтаж стеновых панелей; 7 – монтаж и испытание внутренних водостоков; 8 – монтаж плит покрытия; 9 – устройство и утепление кровельного покрытия
Примерная схема размещения скрытых работ в крупнопанельном жилом здании
Цифры в кружках обозначают места, где расположены скрытые работы и конструктивные элементы, на которые следует составлять акты.
1 – разбивка осей здания; 2 – устройство песчаной подушки; 3- устройство фундаментов; 4 – проверка заложения фундамента; 5 – гидроизоляция стен от грунтовых вод; 6 – монтаж перекрытий над подпольем; 7 – монтаж перекрытий над первым этажом; 8 – монтаж перекрытий над другими этажами; 9 – устройство и утепление чердачного перекрытия; 10 – монтаж лестничных маршей и площадок; 11 – монтаж несущих панелей перегородок; 12 – заделка крюков для люстр; 13 – монтаж стен из крупный панелей; 14 – монтаж стен типового этажа; 15 – монтаж железобетонных настилов кровли
Издания по теме статьи
| Исполнительная документация в строительстве: журналы. Диск №1 | Исполнительная документация в строительстве: формы актов. Диск №2 | ArCon Eleco Professional |
| Исполнительная документация в электротехнике (электротехнические установки; линии связи; системы безопасности; электромонтажные работы) | Исполнительная документация при строительстве автомобильных дорог | Исполнительная документация в ЖКХ: Акты |
| Водопровод и канализация: исполнительная документация, контроль качества, приемка и ввод | Пожарная сигнализация. Исполнительная документация, контроль качества, приемка и ввод |
Просмотров статьи: 122985 с 19.10.2012
Последовательность прохождения процедуры
Назначенная комиссия должна выехать к месту исследования объекта. Геолог или геодезист визуально осматривают яму, описывают почву на дне и стенках вырытого углубления. Одновременно специалист знакомится с данными технического отчета, который проводился до начала работ, и, если необходимо, берет пробы грунта, для ее отправки в лабораторию.
Другие члены комиссии проводят измерения и сравнивают показатели, чертежи, проверяют первоначальные показатели. На основании изучения ранее установленных и полученных новых данных, составляют 4 экземпляра акта, каждый из которых визируется членами комиссии.
В представленную форму вносят все необходимые данные (габариты, уровень вод в грунте, оси, качество земли и пластов, отметки о дне котлована, сведения об откосах), выявляют несоответствия в документации, сравнивают установленную схему.
Индивидуальные этапы для процедуры примерно составлены таким образом:
- Подготовка. Составление вопросов, которые нужно рассмотреть, и выбор плана действий. Изучение предварительной документации (чертежи, сметы).

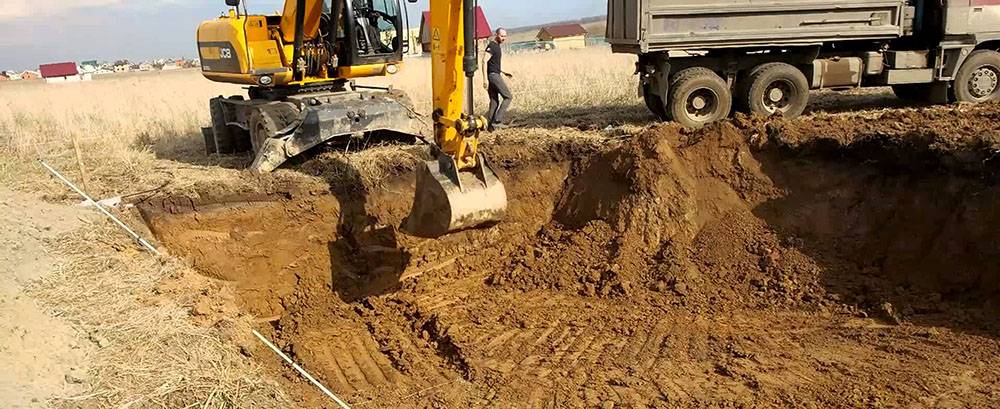

Процесс осмотра выемки. Выезд экспертов, визуальный и инструментальный осмотр, измерительный контроль, вскрытие конструкции (при необходимости), изъятие образцов для лабораторного анализа, обмерные работы, выявление несоответствий и нарушений, определение качества материалов ямы, фото или видео фиксация имеющихся недочетов.
- Составление акта, указание данных, имеющихся недостатков, визирование и печать.
- Лабораторные анализы и обработка полученных результатов, проведение поверки по зафиксированным цифровым данным до и после, сравнительный анализ показателей, конструкторский расчет, формулировка выводов.
- Сдача работы. Заключение нового акта, после устранения недочетов (если они перед этим имели место), формирование заключения, визирование, печать генерального директора экспертного учреждения.
Одним из требований к проведению проверки является хорошая погода и сухая поверхность основания. На дне котлована должны отсутствовать части старых коммуникаций и остатков старых фундаментов, техногенные сложности. При получении неутешительных результатов контроля за почвой, могут потребоваться дополнительные пробы.
В каждом конкретном случае проверка проводится индивидуально. Геолог для сбора грунта может выехать на объект за несколько дней до времени проведения комиссии, чтобы иметь на руках ответ из лаборатории.
Скачать образец документа
Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.
"__" ________________ 200_ г.
Мы, нижеподписавшиеся, представитель заказчика ________________________
прораб строительно-монтажного управления (поезда, горема) N ______________,
строительный мастер ________________ и бригадир рабочих __________________,
произвели осмотр котлованов, разработанных для установки фундаментов под
опоры контактной сети на перегоне (станции) _______________________________
электрифицируемого участка ______________________ железной дороги.
При осмотре установлено следующее:
---------T---------T-----------T----------T---------T--------------T------¬
¦N опор ¦ Размеры ¦Расстояние ¦ Глубина ¦ Отметка ¦Характеристики¦Приме-¦
¦по плану¦котлована¦от оси пути¦от уровня ¦появления¦ грунта и ¦чание ¦
¦контакт-¦в плане, ¦до передней¦ головки ¦грунтовых¦ соответствие ¦ ¦
¦ной сети¦ см ¦стенки кот-¦рельса, см¦ вод ¦его проектным ¦ ¦
¦ ¦ ¦лована, м ¦ ¦ ¦ данным ¦ ¦
+--------+---------+-----------+----------+---------+--------------+------+
L--------+---------+-----------+----------+---------+--------------+-------
Заключение ____________________________________________________________
___________________________________________________________________________
(подпись, должность, фамилия, инициалы)
Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.
Вы нашли то что искали?
* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!
Смежные документы
- Акт: образцы (Полный перечень документов)
- Поиск по фразе «Акт» по всему сайту
- «Акт освидетельствования скрытых работ по устройству котлованов, подготовленных для установки фундаментов опор контактной сети».doc
Документы, которые также Вас могут заинтересовать:
- Акт освидетельствования скрытых работ
- Акт освидетельствования и приемки свайного фундамента на забивных сваях (шпунтового ряда). Форма N Ф-38
- Акт освидетельствования и приемки свайного фундамента на буровых сваях, оболочках. Форма N Ф-51
- Акт освидетельствования и приемки конструкций из монолитного железобетона (бетона). Форма N Ф-53
- Акт освидетельствования и приемки гидроизоляции. Форма N Ф-61
- Акт освидетельствования скрытых работ. Форма N Ф-3
- Акт освидетельствования скрытых работ и промежуточной приемки ответственных конструкций. Форма а-2
- Акт освидетельствования во врачебно-трудовой экспертной комиссии. Форма N 1503002
- Акт освидетельствования во врачебно-трудовой экспертной комиссии по определению медицинских показаний на обеспечение транспортными средствами с ручным управлением. Форма N 1503008
- Акт освидетельствования места вырубки на объекте ликвидации аварийной и иной чрезвычайной ситуации
Акт освидетельствования скрытых работ 2020
Акт освидетельствования скрытых работ
Акт освидетельствования скрытых работ (или сокращенно “акт скрытых работ”) — это официальный документ, который составляется после приемки представителями подрядчика, заказчика и авторского надзора выполненных ответственных работ, которые будут скрыты последующими мероприятиями при ремонте. Он говорит о том, что эти ответственные работы выполнены в надлежащем качестве.
В данной статье мы поговорим об актах скрытых работ, необходимых при перепланировке квартиры или нежилого помещения. о порядке и примерах их заполнения. Хотя приведенные ниже бланки и примеры заполнения могут быть использованы в любой области строительства и на любые скрытые работы, такие как электропроводка, системы отопления, водоснабжения и канализации и так далее.
Скрытыми работы называются, потому что по завершению строительства они оказываются покрыты другими строительными материалами, конструкциями и т.д., так что проверить их наличие и качество исполнения без проведения вскрытий невозможно. Для этого и заполняются акты скрытых работ, которые подтверждают выполнение таких работ надлежащего качества.
Также отметим, что конструкция полов, то есть материалы звукоизоляции или гидроизоляции, никак не отмечаются в техническом паспорте БТИ.
Акт освидетельствования скрытых работ- образец заполнения 2020
Итак, как выглядит акт проведения скрытых работ? Ниже мы приводим образец заполнения акта освидетельствования скрытых работ по устройству звукоизоляции в полах квартиры. О самом порядке и правилах его заполнения мы поговорим позже.
Образец заполнения акта на скрытые работы по звукоизоляции
Акт освидетельствования скрытых работ- образец заполнения 2016.
Как видно из представленного акта звукоизоляция выполнена в виде Шуманета толщиной 8 мм. Акт заверен проектировщиками (представителями авторского надзора), выполнявшими проект перепланировки, и строителями (подрядной организацией), выполнявшими сам ремонт.
Акт скрытых работ- образец на раму усиления проёма в несущей стене
Акт приёмки скрытых работ- образец.
Рама усиления выполнена из металлических уголков и пластин, после чего обварена арматурой и сеткой для последующего оштукатуривания. Заполненный акт на скрытые работы также заверен проектировщиками и строителями.
Акт скрытых работ по гидроизоляции- образец
Акт на скрытые работы гидроизоляции пола.
На картинке приведен ещё один пример заполнения акта освидетельствования скрытых работ. На этот раз он составлен на обмазочную гидроизоляцию в санузлах.
Иногда также для гидроизоляции санузлов применяют рулонную гидроизоляцию (к примеру, гидростеклоизол), но они требуют перед укладкой устройство выравнивающего слоя стяжки.
Иначе гидроизоляция под нагрузкой от верхних слоёв пола и стяжки может порваться о неровности плиты перекрытия и, тем самым, испортиться.
Акт скрытых работ- скачать бланк
Форма акта освидетельствования скрытых работ (ИГАСН 11/99) утверждена Распоряжением №323- РЗП от Форма акта скрытых работ также может быть выполнена по бланку, утвержденному приказом Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 (Рабочие документы), который не сильно отличается от предыдущего.
Ниже мы приводим ссылку для скачивания:
СП Земляные сооружения, основания и фундаменты
Б.1.1 Земляные работы:
а) устройство естественных оснований под земляные сооружения, фундаменты, трубопроводы в котлованах, траншеях или на поверхности земли;
б) выполнение предусмотренных РД или назначенные по результатам осмотра вскрытых оснований инженерные мероприятия по закреплению грунтов и подготовке оснований (цементация и т.п., замачивание, дренирование оснований, устройство термических или грунтовых свай, заглушение ключей, заделка трещин, устройство грунтовых подушек и др.);
в) конструкции, входящие в тело земляного сооружения; слои переходных зон и обратных фильтров плотин, дамб; установленные РД границы зон раскладки грунтов с отличающимися физико-механическими характеристиками; элементы дренажей (дренажные слои и их основания, колодцы, трубопроводы и их обсыпка); диафрагмы; экраны; ядра; подстилающие слои при установке контрольно-измерительной аппаратуры;
г) обратные засыпки выемок в местах пересечения с дорогами, тротуарами и иными территориями с дорожным покрытием;
д) насыпные основания под полы, грунтовые подушки;
е) обратные засыпки в просадочных грунтах (при наличии указаний в РД);
ж) мероприятия, необходимые для возобновления работ при перерывах в ведении работ в течение более 1 мес, при консервации и расконсервации работ;
и) подготовленные к намыву карты и тампонирование водосбросных устройств после окончания намыва.
Б.1.2 Устройство оснований и фундаментов:
а) устройство искусственных оснований под фундаменты, включая дно котлованов (в том числе после предварительного замачивания), оснований опускных колодцев, кессонов, оснований буронабивных свай и т.д.;
б) погружение свай, свай-оболочек и шпунта, а также опускных колодцев и кессонов;
в) работы, связанные со стыкованием свай и свай-оболочек, а также стыков между сборными железобетонными элементами;
г) бурение всех видов скважин;
д) втрамбовывание в дно котлованов жесткого материала (щебень, гравий);
е) заполнение скважин при устройстве грунтовых и песчаных свай;
ж) устройство вертикальных дрен и всех видов дренажей и дренажных завес;
и) погружение иглофильтров и всех видов инъекторов;
к) приготовление инъекционных и тампонажных растворов и их нагнетание;
л) все виды арматурных работ при дальнейшем бетонировании конструкций, а также установка закладных частей и деталей;
м) тампонаж полостей тиксотропных рубашек при устройстве опускных колодцев.
Акт освидетельствования скрытых работ
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ
Акт осмотра открытых рвов и котлованов под фундаменты
ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСМОТРА ОТКРЫТЫХ РВОВ И КОТЛОВАНОВ
| г. Санкт-Петербург | « 06 » июля 200 4 г. |
| автор проекта (или его уполномоченный архитектор) | Новиков С. Г. | |
| конструктор | Вешторт М. Э. | |
| представитель заказчика | Михайлов С. В. | |
| главный инженер строительства | Новиков С. Г. | |
| производитель работ | Сямин Н. В. | |
| произвели осмотр рвов и котлованов для фундамента постройки | квартал 25, озеро Долгое | |
| на земельном участке | корпус 44, 44Л | по ул. |
1. Грунт на дне рвов соответствует (не соответствует) данным предварительных изысканий, а именно: порода, структура, примеси, плотность, влажность, химический состав, осадка дна от пяти сильных ударов.
2. Уровень грунтовых вод 0,8-1 м .
3. Планировочная отметка по проекту с подсыпкой или срезкой против существующей поверхности земли на участке ±0,2 м .
4. Глубина (от планировочной отметки, ширина рвов и котлованов).
5. Принятое основание для фундаментов супесь, песок ср. крупности Rо =0,8 кгс/см 2 .
6. Мощность основания (по данным предварительных изысканий) 2-2,8 м .
7. Первоначально принято допускаемое давление на грунт кг/см 2 по утвержденному проекту .
8. Фактически по осмотру рвов и котлованов устанавливается допускаемое давление 90 м на сваю .
9. Род фундаментов, принятый по проекту свайные фундаменты .
10. При производстве земляных работ встречались (не встречались) препятствия (старые колодцы, сваи, фундаменты бывших зданий, выгребные ямы и т. п.).
11. Необходимость устройства искусственного основания или особого типа фундамента, не предусмотренного проектом, вызывается (не вызывается).
12. Дополнительные земляные работы требуются (не требуются) в количествекубометров.
Комиссия признает, что выполненные земляные работы и принятое давление на грунт в 90 м на сваю не вызывает опасения деформации здания по его возведении.
| Автор проекта или его уполномоченный архитектор | Новиков С. Г. |
| (подпись) | |
| Представитель заказчика, инженер | Вешторт М. Э. |
| (подпись) | |
| Представитель проектной организации | Михайлов С. В. |
| (подпись) | |
| Производитель работ | Сямин Н. В. |
| (подпись) |
Приложение 41
| Устройство песчаной подсыпки под фундаменты | |
| (наименование работ) | |
| выполненных в | Хоспис, Гражданский пр., квартал 16 Б |
| (наименование и место расположения объекта) |
Комиссия в составе:
| Представителя строительно‑монтажной организации |
| Егоров И. В., прораб |
| (фамилия, инициалы, должность) |
| представителя технического надзора заказчика |
| Шинкевич В. А., инспектор |
| (фамилия, инициалы, должность) |
представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП 11-110-99)
| (фамилия, инициалы, должность) |
| произвела осмотр работ, выполненных |
| ЗАО «Строительный Трест» |
| (наименование строительно-монтажной организации) |
и составила настоящий акт о нижеследующем:
| 1. К освидетельствованию предъявлены следующие работы | |
| Устройство песчаной подсыпки под фундаменты в осях 12-23, А-Ф | |
| (наименование скрытых работ) | |
| 2. Работы выполнены по проектно-сметной документации | АО «ЛЕННИИПРОЕКТ», |
| мастерская № 1, 13017 – КЖ, лист 12, 12.96 | |
| (наименование проемной организации, № чертежей, дата их составления) | |
| 3. При выполнении работ применены | песок крупнозернистый h=70 мм |
| (наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество) |
4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации
| отклонения отсутствуют | ||
| (при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования) | ||
| 5. Даты: | начала работ | 15 апреля 1998 года |
| окончания работ | 21 апреля 1998 года |
Решение комиссии:
Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строительными нормами и правилами и отвечают требованиям их приемки.
На основании изложенного разрешается производство последующих работ по устройству (монтажу)
| фундаментных блоков |
| (наименование работ и конструкции) |
| Представитель строительно‑монтажной организации | И. Егоров |
| (подпись) | |
| Представитель технического надзора заказчика | В. Шинкевич |
| (подпись) | |
| Представитель проектной организации | |
| (подпись) |
Приложение 42
Дата добавления: 2015-05-29 ; Просмотров: 905 ; Нарушение авторских прав? ;
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Изыскательские методы, используемые геологами, чтобы составить акт освидетельствование грунтов основания котлована
Самым первым методом, с которого мы начинаем освидетельствование открытого котлована, служит визуальный осмотр его стенок и дна. Наш инженер-геолог выполняет внимательное и подробное описание горных пород, вскрытых в результате земляных работ. Затем это описание мы скрупулезно сравниваем с соответствующим разделом инженерно-геологического отчета по застраиваемому участку. Если нами выявляются существенные расхождения в описании некоторых грунтовых слоев или обнаруживаются ранее не встреченные изыскателями инженерно-геологические элементы, мы переходим к более углубленному исследованию грунтов котлована. Производим дополнительный отбор образцов и их лабораторные исследования. Количество точек отбора, которые мы намечаем, зависит от числа выявленных проблемных мест. Если геологическую информацию потребовалось уточнить на дне котлована, то мы применяем оборудование для полевых испытаний грунтов в условиях их естественного залегания (штамповые устройства, пенетрационные зонды). С помощью таких методов можно получить информацию о несущей способности грунтового основания под фундаментом, не прибегая к лабораторным исследованиям.
Внимание!
Иногда разница в описаниях грунтов, сделанных исполнителями изыскательского инженерно-геологического отчета и нашими специалистами, составляющими акт освидетельствования акт котлована, бывает обусловлена субъективными особенностями восприятия конкретного геолога (например, могут отличаться указанные оттенки цвета горной породы). Несовпадения такого типа не отражаются на выводах о прочностных качествах основания, признаются нами несущественными и не влекут за собой последствий
Как оформить акты скрытых земляных работ — правила заполнения и пример
Производство земляных работ в строительстве требует особого подхода и качества исполнения, поскольку непосредственно от этого зависит безопасность и надежность эксплуатации зданий и сооружений, а также их долговечность. В этой связи на каждом его этапе производится оценка проведенных работ на соответствие инженерно-техническим требованиям и нормативам.
Понятие «скрытые земляные работы»
В соответствии с законодательством после завершения строительства домов и сооружений проводится их приемка специализированной комиссией, которая, собственно, и оценивает качество выполненных операций и пригодность строения к эксплуатации. Однако есть такие их виды, качество которых невозможно оценить после того, как строительство полностью окончено. Такие работы называют «скрытыми».
Для их оценки проводятся промежуточные осмотры на предмет качества исполнения с составлением соответствующей документации.
«Скрытые» операции условно можно поделить на два типа:
- внутренние;
- внешние, земляные.
Первый тип предполагает проведение рабочих операций внутри зданий и помещений. К ним, по большей части, относится прокладка коммуникаций. Внешние же предполагают осуществление инженерных операций с грунтом: его подготовкой к строительству, уплотнению и т. д.
Обследование и освидетельствование
После завершения того или иного этапа строительства на объекте создается специальная комиссия, которая проводит соответствующее обследование качества его исполнения. В обязательном порядке в ее состав должны входить профильные специалисты, которые представляют интересы как заказчика, так и подрядчика.
Перечень участников комиссии может быть расширен за счет представителей субподрядчиков, проектной организации и так далее, в зависимости от сложности возведения конкретного объекта.
Важно! При выявлении недостатков на данном промежуточном этапе комиссия может принять решение об отказе в освидетельствовании и приемке до их устранения. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями. На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями
На основании обследования комиссия оформляет специальный акт, на основании которого работы признаются выполненными в соответствии с требованиями.
Какие акты составляются при скрытых земляных работах
Перечень соответствующих операций довольно широк, при этом достаточно привести наиболее распространенные, по окончанию которых составляются акты:
- освидетельствование грунтов;
- отрытие котлованов;
- консервация, расконсервация при вынужденных простоях;
- обустройство оснований под фундаменты, трубопроводы, коммуникации;
- снятие верхнего почвенного слоя;
- мероприятия по закреплению грунтов и подготовке оснований под строительство.
Пример составления актов скрытых земляных работ
По завершению приемки результатов комиссия оформляет специальный акт.
Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения. Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика
Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.
Что должен содержать бланк
Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:
- наименование рабочего процесса;
- описание технологии;
- наименование и адрес объекта;
- ФИО участников приемной комиссии;
- подписи и дата составления документа.
Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.
Образец акта:
Порядок заполнения
Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.
Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.
Скачать бланк акта освидетельствования скрытых работ
Откачка воды и устройство водоотлива
Для соблюдения безопасности при выполнении земельных работ и защиты сооружений от влаги, выполняют водоотводы от возможного подтопления их атмосферными водами и водоотливы для осушения грунта, особенно если объект находится в рядом с водоемом, либо при наличии обводненных почв.
При этом объем воды Ov, подлежащий откачке, можно рассчитать по формуле Ov = V+g*t, где:
- V — вода, находящаяся в яме до осушения, м3;
- q — часовой приток жидкости в выемку, м3/ч;
- t — время осушки грунта, ч.
По установленному объему водоотлива выбирают марку и производительность стационарных центробежных насосов. В особых случаях при больших глубинах применяют плавучие насосные станции.
Об откачке воды из котлована расскажет эта публикация.
Геологические изыскания: освидетельствование котлована
Освидетельствование котлована начинается с выезда на местность инженера-геолога для предварительного ознакомления с отрытым котлованом, а также описания грунтов, которые были вскрыты в его стенках. Ранее проведенные инженерно-геологические изыскания с разработанным Техническим отчетом по исследованиям территории являются основанием для уточнения и детализации новых показателей по котловану. Размеры и отметки котлована, его фактическое напластование, а также качество грунтов должны совпадать с геологическим разрезом, приведенным в проекте.
Комиссия, также опираясь на данные по проекту, устанавливает возможность закладки плиты фундамента на проектной отметке или измененной по каким-либо обстоятельствам. Каждый разработанный котлован проходит процедуру освидетельствования геологами, после чего его принимает комиссия с участием представителя от заказчика. Освидетельствование котлована осуществляется с целью установления соответствия показателей между уже вскрытыми грунтами, а также принятыми в проекте согласно результатам инженерно-геологических изысканий.
Положительным результатом приемки котлована является Акт освидетельствования котлована. Который составляется в 4-х экземплярах. Авторский и геотехнический надзор, подрядная организация и геологическая организация, которая непосредственно выполняла освидетельствование качества грунта в котловане, получают по одному отдельному экземпляру.
Важно, чтобы процедура освидетельствования проводилась при осушенной поверхности основания. Достаточно часто инженерные изыскания для данной работы подвергаются некоторым осложнениям
Так, например, в городских условиях (при повышенной плотности застройки) возникают осложнения техногенного характера: при рытье нового котлована встречаются фрагменты старых фундаментов и коммуникаций, а также участков техногенных грунтов. В этом случае проводится дополнительный отбор проб грунта и его исследование для более точного изучения участка под застройку.
Визуальный осмотр полностью отрытого котлована производит инженер-геолог. Он же занимается и описанием вскрытых в стенках грунтов, и на основе этого описания освидетельствует качество грунта на стенках котлована. Полученную информацию инженер-геолог сравнивает с данными, которые имеются в техническом отчете по инженерно-геологическим изысканиям. Проведя весь перечень необходимых работ, инженер составляет акт освидетельствования котлована. В нем он описывает вскрытые грунты, указывает факт наличия или отсутствия вскрытых грунтовых вод, анализирует соответствие фактических отметок котлована тем, которые значатся в проекте, а также указывает другую дополнительную информацию.
При существенных расхождениях в результатах контрольной пробы грунта с принятыми окончательными инженерно-геологическими результатами в проекте, тогда назначаются на данную площадку дополнительные инженерно-геологические изыскания. Объем этих изысканий должен быть достаточным для того, чтобы внести в проект нужные правки. Если не придерживаться этой рекомендации, то существующие различия могут привести к изменению принятых в проекте решений или вскрытию грунтов, в инженерно-геологическом отчете по которым нет никаких данных.
К данной документации прилагаются проектные планы и исполнительные, а также разрезы котлована с привязкой к осям фундамента; показатели контрольного бурения с указанием как проектных, так и фактических характеристик по грунтовым условиям; акт об испытании несущей способности грунтов (при их проведении). В некоторых случаях прилагаются дополнительно чертежи ограждений котлована при их наличии.
Инженерное освидетельствование котлована, проводимое по окончании земляных работ
Внимание! В столице и многих городах Московской области, где не редкость – обнаружение при земляных работах фрагментов культурного слоя (археологических напластований) или техногенных образований (локальных скоплений насыпного грунта, несанкционированно захороненных отходов, участков давно вышедших из строя подземных коммуникаций, фундаментов) освидетельствование котлованов нашими представителями имеет особенно большое значение. Внимание! Иногда разница в описаниях грунтов, сделанных исполнителями изыскательского инженерно-геологического отчета и нашими специалистами, составляющими акт освидетельствования акт котлована, бывает обусловлена субъективными особенностями восприятия конкретного геолога (например, могут отличаться указанные оттенки цвета горной породы)
Несовпадения такого типа не отражаются на выводах о прочностных качествах основания, признаются нами несущественными и не влекут за собой последствий. В качестве приложений к акту мы составляем исполнительный план с нанесенными на нем осями строительного объекта, поперечный и продольный профили, схему развертки закладного крепления. Собранные сведения, на основании которых нами составляется акт освидетельствования котлована, позволяют установить, пригоден ли обследованный котлован к использованию по назначению, либо он нуждается в доработке с целью более точного соответствия проекту и недопущения осложнений при закладке фундамента.
Задокументированные итоги нашей деятельности – акт освидетельствования котлована – учитывает различные характеристики обследуемой выемки. В группу, занимающуюся осмотром, мы включаем как квалифицированных геодезистов, так и опытных геологов. Объясняется это тем, что акт освидетельствования и приемки котлована предусматривает контрольную проверку не только геометрических параметров (глубины, формы), но еще и инженерно-геологическое освидетельствование дна котлована и его стенок.
Оно необходимо для подтверждения нами соответствия показателей фактически вскрытых грунтовых слоев тем геологическим характеристикам, которые ожидались, исходя из результатов предпроектных инженерных исследований земельного участка. Вызов Геолога для Освидетельствования Грунтов основания Котлована
Читайте на сайте «Россия-Украина»:
- Вызов ДПС на Место Аварии Телефон Иркутск
- Выкупим Долю в Квартире по Рыночной Стоимости
- Выплаты по ОСАГО Машина Ремонту не Подлежит
- Где в омске Сделать Полис Дмс для Иностранных Граждан
- Где в Смоленске Можно Поменять Водительские Права
Внимание!
В связи с последними изменениями в законодательстве, юридическая информация в данной статьей могла устареть! Наш юрист может бесплатно Вас проконсультировать — напишите вопрос в форме ниже.
Пример составления актов скрытых земляных работ
По завершению приемки результатов комиссия оформляет специальный акт.
Важно! Наличие данной документации строго обязательно. Она будет необходима при итоговой приемке здания или сооружения
Без соответствующего акта комиссия может выборочно потребовать дополнительного освидетельствования той или иной работы, что может повлечь весьма весомые затруднения для подрядчика.
Что должен содержать бланк
Строгой унифицированной формы акта не существует. В этой связи допускается использовать фирменные или сторонние бланки для его составления. Однако документ в обязательном порядке должен содержать следующую информацию:
Бесплатная консультация Юриста
+7 800 350-51-81
- наименование рабочего процесса;
- описание технологии;
- наименование и адрес объекта;
- ФИО участников приемной комиссии;
- подписи и дата составления документа.
Кроме этого, желательно, чтобы акт был заверен печатями соответствующих организаций.
Образец акта:
Порядок заполнения
Документ составляется в обязательной письменной форме в количестве экземпляров, которое необходимо для каждого заинтересованного лица. В акте отражено решение комиссии, что заверяется подписями каждого ее члена. После заполнения бумаги хранятся вместе с остальной технической документацией.
Акт на скрытые земляные работы применяется при оформлении промежуточного приема того или иного вида скрытых строительных работ. Он не имеет унифицированной формы. Однако обязателен для составления.
