Перемычки газосиликатные – балки из газоблока прямоугольного сечения

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами – это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Что это такое?

Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:

  • арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
  • прочного бетонного монолита, размеры которого определены ГОСТом;
  • элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.

В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.

Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:

  • дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
  • являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
  • помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
  • являются надежным контуром, на котором монтируется кровля.

В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.

В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ


Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Железобетонные перемычки


Эти заводские изделия представляют собой балки из бетона с арматурой внутри.По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Несущие перемычки

производит несущие перемычки от 1,5 м до 2,5 м. Таким образом, мы можем перекрыть метровый проем, например окно или дверь, при применении 1,5 метровой перемычки, по 25 см оставляем на опирание. Ширина перемычки соответствует ширине блока. Так, под 20-й блок изготавливается перемычка шириной 200 мм, а под 40-й блок продаются готовые перемычки шириной 400 мм. По высоте перемычки соответствуют высоте блока – 250 мм.

Важно иметь паспорт качества на перемычку, в котором указаны ее несущие способности

Несущие перемычки бывают U-образные, сделанные из U-образных блоков.

U-образный блок представляет собой элемент в виде буквы П с пустотой внутри. Его размеры 500 мм на 400 мм под 40-й блок, высота — 250 мм. В настоящее время такие блоки выпускают ГК ГРАС и .

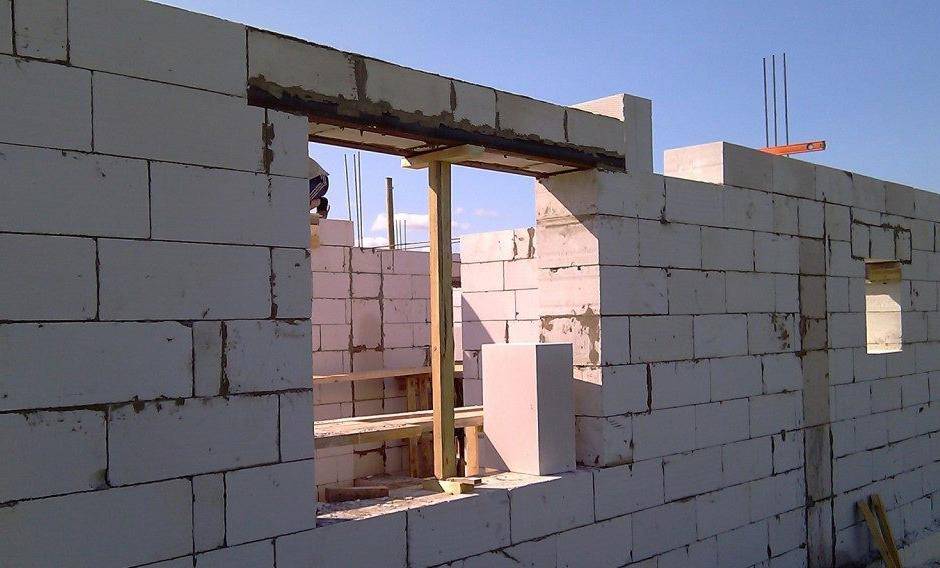

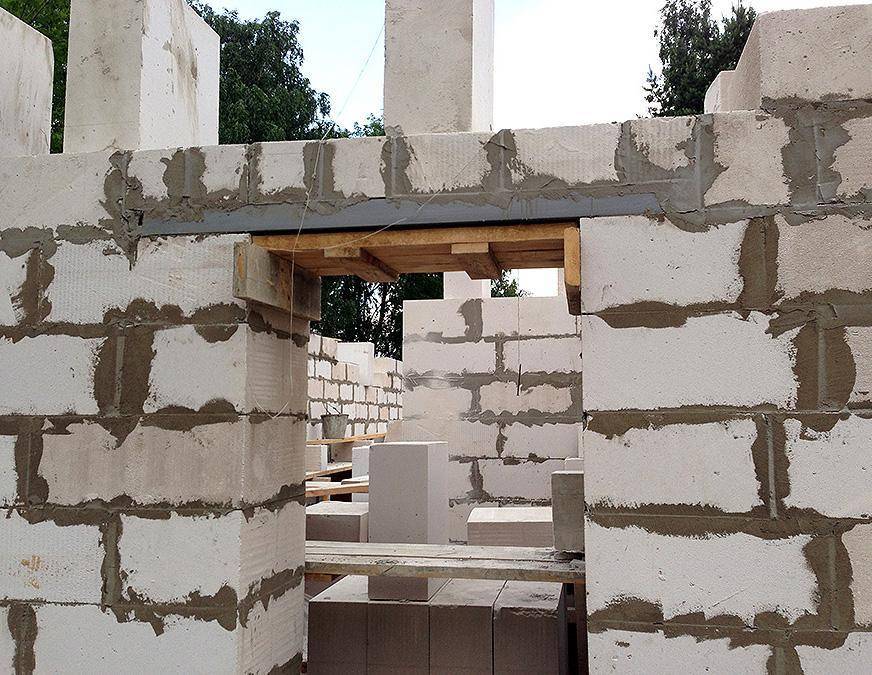

Для устройства такой перемычки в проеме устанавливаем временную деревянную опору. На нее выкладываем U-образные блоки как несъемную опалубку, вставляем в лоток пространственный каркас и заливаем бетоном. В этом случае нагрузку несет бетонная перемычка, которую мы залили внутри. Снаружи остается цельный блок, по сути представляющий собой систему несъемной опалубки. Для уменьшения теплопотерь с внешней стороны перемычка обкладывается утеплителем.

При устройстве перемычек в доме из газоблока применяют также комбинированный тип, то есть железобетонные с утеплением и, допустим, с облицовкой кирпичом. В этом случае устанавливают съемную опалубку, в которую укладывают пространственный каркас и заливают бетоном. С внешней стороны для избежания теплопотерь перемычку необходимо утеплить, поэтому при ее устройстве лучше сразу оставлять место для утеплителя. Допустим, если блок 40-й, балку можно залить на 250 мм, а остальное пространство – 150 мм заполнить высокоэффективным утеплителем и облицевать газобетоном. В итоге, газобетон должен выйти вровень с другими блоками, в результате чего вы получите однородную ровную конструкцию дома снаружи, которую будет легко обработать и отштукатурить.

В несущих перегородках есть узлы, где используются металлические перемычки. Необходимость их применения в каждом конкретном случае определяют строители

Здесь важно правильно рассчитать сечение балки, так как она будет воспринимать нагрузку от вышестоящих этажей. Металл хорошо проводит холод, поэтому необходимо эту балку эффективно утеплить, изолируя внешнее и внутреннее пространство, чтобы избежать промерзания по металлу

Это, как раз, и является самым сложным.

Правила установки пластиковых окон в частный дом

  1. Если установка проводится на пластины, то на стандартное окно нужно минимум пять пластин. Сверху и снизу по одной пластине, а с боков — по две.
  2. Боковые пластины должны располагаться от углов рамы на расстоянии 20 см.
  3. Если установка проводится на нагели, то расстояние между ними должно быть 40 см.
  4. Наружные откосы нужно обязательно утеплять.
  5. Лучший утеплитель для откосов – экструдированный пенополистирол (ЭППС) толщиной 20 мм.
  6. Обязательно устанавливайте отливы под углом.
  7. Когда устанавливаете отливы, обязательно учитывайте толщину будущего слоя утеплителя и штукатурки, если таковые планируются.
  8. Максимальное количество окон рекомендуется с южной стороны дома.

Что это такое?

Это строительные балки прямоугольного сечения с расположенной стальной арматурной конструкцией внутри, предварительно обработанной антикоррозийным раствором. Пространство между арматурным скелетом заполняется различными наполнителями.

Требования к газоблочным перемычкам:

  1. cрок эксплуатации должен быть не меньше чем у стенового камня;
  2. армирование должно обеспечить надежную эксплуатацию и не разрушатся в течение всего срока жизнеспособности дома;
  3. иметь высокие прочностные характеристики, но при этом не оказывать дополнительной нагрузки на созданные стеновые конструкции и фундамент;
  4. ячеистая структура газоблочной балки обязана быть идентичной структуре основных блоков, чтобы не создавать мостики холода, в результате чего потребуется дополнительно утеплять конструкцию.

Перемычки для оконных и дверных проемов своими руками

Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.

Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, зависит все от индивидуальных предпочтений строителя, возможности использовать те или иные материалы. Одним из наиболее распространенных методов монтажа является применение строительной пены. Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется применение дополнительных крепежных элементов. Монтаж окон ПВХ в газобетон возможен и более традиционным методом. Для этого используются дюбели и прочие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому выбирать каждый мастер будет на свой вкус.

Перемычка в несъемной опалубочной конструкции: правила установки

Использование U-образного материала значительно облегчает перекрытие проемных участков. Размеры блоков данной формы совпадают с параметрами обычных стеновых камней. Монтаж можно выполнять вручную, не привлекая специальную технику.

При монтаже сборной оконной перемычки в доме из газобетона применяется обычный клеевой раствор. Утолщенная стена наружного типа создает защищенность от потерь тепловой энергии. В качестве дополнения по такой стене укладывается утеплительный материал в виде минерализованной ваты либо пенопласта.

Установка выполняется следующим образом:

  1. Под сборку фигурных блоков подготавливается жесткая основа по срезу крайнего проемного участка. Чтобы в процессе заливки не образовались прогибы, основу в определенных точках подпирают металлическими трубами или деревянными брусками.
  2. Блоки укладываются по помосту, по стенкам устраивается напуск длиной в 25 см. При этом опорные стеновые элементы не должны иметь трещин и других деформирований.
  3. Утолщенную стену размещают с наружной стороны, по этому краю пускают утеплительный материал. Лоточные торцы склеиваются растворным составом, приготовленным в соответствии с инструкцией от изготовителя.
  4. В лоток помещается каркас из арматуры, стержни которого скреплены вязальной проволокой с шагом в сорок – пятьдесят сантиметров.
  5. U-образная форма блока заливается бетонным составом марки М200, отличающимся мягкостью консистенции.
  6. В момент заливки следует добиться равномерного наполнения полости и обволакивания металлических прутьев. С этой целью раствор накладывается слоями, разравнивается кельмой.
  7. Демонтаж помоста разрешается выполнить через три недели.

U-образная перемычка из газобетона над окном может быть собрана еще одним способом. На поверхности земли либо в помещении выравнивается площадка, устраивается устойчивая основа, для чего рекомендуется воспользоваться деревянным настилом.

Лотковая перемычка составляется по необходимой длине, блоки соединяются клеем. Монтируется арматура, заливается раствор по уже знакомой технологии.

Устройство перемычек в газобетонных стенах может выполняться и таким образом. Проем перекрывается блоками, уложенными на равнополочные профили № 75. Если конструкция по длине превышает два метра, можно использовать уголок № 100. Их прочность придаст балке достаточную несущую способность.

Перемычки из металлического уголка в стене из газобетона могут устанавливаться двумя способами:

  • полки уголка врезаются в центре или на треть от края;
  • металл размещается по краям с внешней и внутренней стороны.

Утопленный в блоки металл не нарушает внешность кладочного ряда. Стену даже можно потом покрасить без нанесения штукатурного слоя на верхнюю часть.

Если фасад планируется оштукатурить, уголки можно установить по краям балок. При правильной подрезке газобетона перемычка получится гладкой.

Перед монтажом перемычки из уголка для газобетона следует учесть определенные особенности:

  • поверхность металла зачищается от коррозии, грунтуется, покрывается краской;
  • уголки между собой сцепляются сварным способом;
  • после устройства пропилов поверхность рекомендуется обеспылить;
  • с каждой стороны должен соблюдаться напуск, равный 25 и более сантиметрам;
  • чтобы отделка проходила удобно, уголок следует обернуть сеточкой для штукатурки;
  • перед укладкой изделий на торцы и спилы обязательно наносится клеевой состав.

Способы монтажа

Каждый из способов монтажа перемычек имеет свои особенности, положительные и отрицательные стороны.

Для проведения строительства нужно подготовить такой набор инструментов и приспособлений:

  • уровень;
  • рулетка;
  • киянка;
  • плоскогубцы;
  • болгарка;
  • сварочный аппарат;
  • ножовка для силиката;
  • нож;
  • рубанок;
  • маркер;
  • лестница или козлы;
  • каска, респиратор, защитные очки и перчатки.

Работы следует проводить при сухой и безветренной погоде.

С помощью U-блоков

Изделия легкие, для работы с ними нет необходимости в привлечении подъемного крана

Нужно соблюдать осторожность при подъеме и монтаже: изделие хрупкое и может сломаться при вертикальной нагрузке. На него нельзя становиться, садиться и опираться в процессе установки. Монтаж проводится в такой последовательности:

Монтаж проводится в такой последовательности:

  1. Делают измерения. Выпиливаются заготовки нужного размера — лоток, арматурные стержни, крепления для штырей.
  2. Лоток приклеивается к стенам. По краям деталь подпирается стеновыми блоками, которые фиксируются монтажным клеем.
  3. Изготовление стального стержня. В зависимости от ширины лотка используется 2, 3 или 4 жилы. Связывать их лучше проволокой или пластиковыми стяжками, т. к. сварка провоцирует коррозию.
  4. Установка каркаса в лоток. Изделие жестко фиксируется в пространстве стальными скобами. Если канавка излишне широка, то свободное пространство заполняется полосами силиката или пенопласта.
  5. Изготавливается бетон. Проводится его заливка и выравнивание в форме. Для набирания раствором полной прочности необходимо не менее 7 дней.

После установки перемычки строительство можно продолжать, используя для нанесения клея верхние края лотка.

Армированных перемычек

Использование готовых заводских изделий дает строителям ряд преимуществ. Деталь имеет оптимальное сочетание прочности, гибкости и веса. Внутренний стальной каркас придает балке эластичность, которая ограничивается твердой внешней оболочкой, защищающей стержень от коррозии.

Расчет потребности готовых перемычек проводится на этапе проектирования. Широкий ассортимент продукции позволяет подобрать балки, соответствующие параметрам стеновых блоков. Это позволит впоследствии избежать работ по подгонке высоты изделий.

Монтаж выполняется в следующей последовательности:

  1. После проведения предварительных замеров подбирается балка нужных габаритов. Укорачивать ее не обязательно, т. к. увеличение глубины опоры только снизит нагрузку на стену.
  2. На основание для укладки наносится разметка, это место покрывается монтажным клеем.
  3. Балка укладывается так, чтобы направляющая стрелка указывала вверх. Проводится выравнивание детали по вертикали и горизонтали.
  4. Справа и слева от балки выставляются и приклеиваются стеновые блоки. Фиксация проводится с минимальным зазором между изделиями.

Стачивание излишков и прочие работы можно выполнять только после окончательного застывания клеящего раствора.

На уголках или арматурных стержнях

Вариант перекрытия проемов в домах из газосиликатного материала с помощью упора из уголков применяется при обустройстве дверей и узких окон.

При проведении монтажа необходимо соблюдать следующие правила:

  • использовать уголок сечением не меньше 75×75 мм, а лучше 100×100 мм;
  • минимально допустимая толщина стен для такого метода составляет 20 см;
  • после распиливания на заготовки металл очистить от коррозии, обработать грунтом и защитным покрытием;
  • уголки соединять между собой точечной сваркой с последующей зачисткой наплывов;
  • в блоках заранее делать выемки, которые очищаются от пыли и грунтуются;
  • глубина опоры должна быть не менее 25 см;
  • проемы под гребень делать такой глубины и ширины, чтобы оставалось место для клея.

В зависимости от толщины стен уголки укладываются по их краям или посередине кладки. Чтобы придать опорам устойчивость, их края можно загнуть вниз и утопить в блоках.

Другим вариантом обустройства перемычек является использование арматуры. Ширина проема в таких случаях не может быть больше 120 см, т. к. пруты обладают высокой гибкостью. Использовать нужно штыри диаметром не меньше 12 мм.

Последовательность работы следующая:

  • арматура нарезается на куски, очищается от ржавчины и обрабатывается защитными средствами;
  • в стенах делаются углубления для создания паза под опору;
  • в блоках выпиливаются штробы, соответствующие прохождению арматуры в проеме;
  • камни укладываются на направляющие и сразу склеиваются между собой;
  • оставшиеся снизу пустоты заполняются клеем или стартовой штукатуркой, поверхность выравнивается.

Собрать такую перемычку можно на земле с последующим подъемом на высоту

Выполнять эту работу нужно осторожно, чтобы готовое изделие не треснуло в местах стыков

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

Перемычки из газобетона – армированные газобетонные перемычки от производителя

Для перекрытия световых и дверных проемов, а также стен применяются несущие армированные перемычки. Марка плотности газобетонных перемычек H+H равна D700.

Несущие армированные перемычки в газобетонных стенах нужны для того, чтобы увеличить их несущую способность. Помимо этого они обеспечивают дополнительную теплоизоляцию и, в отличие от перемычек из железобетона или кирпича, не создают мостиков холода.

Преимущества

Готовые армированные премычки из газобетона обладают рядом преимуществ:

  • Упрощение строительства. Перемычки можно монтировать вручную, не используя кран.
  • Отсутствие монтажных петель. Не нужно делать углубления в соседних с перемычкой блоках.
  • Небольшой вес по сравнению с железно-бетонными перемычками. Благодаря этому решаются проблемы, связанные с транспортировкой и распределением нагрузки от перемычки.
  • Удобство в эксплуатации. По толщине и высоте перемычки абсолютно идентичны газобетонным блокам.
  • Низкая себестоимость. Газобетонные перемычки можно приобрести у дилеров H+H по выгодной цене.

Физико-механические и транспортно-погрузочные характеристики

Физико-механические и теплотехнические характеристики
   Марка по плотности D700
Нормируемая объемная плотность, [кг/м3] 700±25
Коэффициент теплопроводности в сухом состоянии λ0 [Вт/(м×С)] 0,18
Усадка при высыхании, [мм/м], не более 0,5
Марка по морозостойкости F50
Транспортно-погрузочные характеристикиПеремычки поставляются на паллетах. Виды паллет приведены в таблице.
   Толщина перемычки, мм Количество перемычек на одной паллете
100 40
150 28
200 20
250 16

Номенклатура

Ширина перекрываемогопроема в несущих стенах, мм Ширина перекрываемогопроема в ненесущих стенах, мм Размеры перемычки, мм Вес однойперемычки, кг Несущаяспособность,кН/м. п.
Длина Толщина Высота
1250 1520 1750 100* 250 40 2
150 250 63 15
200 250 82 15
250* 250 100 15
1500 1770 2000 100* 250 46 2
150 250 71 15
200 250 93 15
250* 250 115 15
1750 2020 2250 100* 250 51 2
150 250 82 15
200 250 107 15
250* 250 132 15
2000 2270 2500* 200 250 119 15
250 250 146 15

* Позиция доступна под заказ

Варианты устройства перемычек в стенах толщиной более 250 мм

Толщина стены Техническое решение
300 Монтаж двух перемычек толщиной 150 мм.
375 Монтаж перемычки толщиной 200 мм и перемычки толщиной 150 мм.Допустим технологический зазор толщиной 25 мм. Технологический зазор можно оставить незаполненным или заделать одним из следующих способов: гернитовым шнуром, монтажной пеной, минеральной ватой.
400 Монтаж двух перемычек толщиной 200 мм.

Опалубка и ее укрепление

Технология обеспечивает также возможность заливки балок непосредственно над проемом.

Для обеспечения прочности бетонных конструкций, усиленных стальной арматурой, в зоне проема собирается опалубка из следующих материалов:

  • металлических листов;
  • деревянных досок;
  • влагостойкой фанеры;
  • стружечных плит.

Высота перемычки подбирается, исходя из расчетной нагрузки на проем Из заготовок собирается форма, которая фиксируется проволокой или брусками от возможных деформаций при бетонировании

Важно продумать, как будет разбираться опалубочная конструкция после твердения ригеля. Для этого используется полиэтиленовая пленка, которая укладывается внутри формы или производится смазка маслом металлической поверхности. Внутри опалубки размещается арматурный каркас, который обеспечивает целостность конструкции и не допускает смещения

Следует также предусмотреть вертикальные подпорки, для дополнительного крепления формы

Внутри опалубки размещается арматурный каркас, который обеспечивает целостность конструкции и не допускает смещения. Следует также предусмотреть вертикальные подпорки, для дополнительного крепления формы.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычкиДлина проёма максимальнаяОпирание на кладкуКонструктивные особенности
Армированная несущая конструкция газобетонная174 см25 смНе нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков300 см25 смНе нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типаВ соответствии с длиной балки35 смНуждается в дополнительном утеплении
Выполнение армированием120 смВведение арматуры за проём на 0,5 мЖелательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона200 см35 смНуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков120 см20 смНуждается в заглублении в кладку

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

  1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
  2. Вес будущей стены, возводимой над оконной выемкой.
  3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
  4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

  • величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
  • прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Стандартный размерный ряд, вес и маркировка

Гостовские размеры железобетонных перемычек следующие:

Вес данных конструкций напрямую зависит от габаритов и может составлять от 20 килограммов до 2 тонн.

Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается. При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.

Разобраться в широком ассортименте этих изделий помогает специальная маркировка. Она состоит из трех групп буквенно-цифровых обозначений, разделяемых тире.

Первая цифра обозначает гостовский номер сечения. За ней идут две буквы, обозначающие тип перемычки и две цифры ее длины (в дециметрах). Вторая группа цифр несет информацию о расчетной нагрузке в кН/м. Третья группа символов маркировки является служебной и содержит данные о степени плотности бетона, наличии монтажных петель, степени сейсмостойкости или классе арматуры.

Для примера расшифруем стандартное обозначение ЖБ перемычки: 2ПБ22-3-п:

Для увеличения несущей способности перемычек используется напрягаемое армирование. Такие конструкции можно отличить по типу арматуры, указываемой в конце маркировки. Например, 5ПБ21-27-АтV. В данном случае АтV – тип напрягаемой арматуры.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
