Каких размеров бывают анкерные крепления для бетона?

Вечный крепёж – дюбель для бетона

Дюбель предназначен для крепежа элементов, не имеющих большой тяжести в отличие от анкерных болтов. Изготавливается дюбель из полипропилена или нейлона распорный эффект достигается закручиванием в него самореза, болта или забиванием гвоздя (дюбельного гвоздя).

Дюбель имеет два распорных лепестка, на которых расположены шипы для надёжной его фиксации в стене. Такой вид крепежа может применяться на материале с плохой плотностью (пенобетон, газобетон) или пустотелом (кирпич, шлакоблок).

Дюбеля делятся на две категории такие как:

  1. Дюбель для крепежа в бетон.
  2. Дюбель для крепежа в кирпич.

Отличаются эти две категории между собой материалом, из которого они изготовлены (металл или пластик), длиной и фиксирующими элементами расположенные на распорных лепестках. Также как уже говорилось распорный эффект этого крепежа может достигаться при забивании в него дюбельного гвоздя.

Отличие этого гвоздя от обычного в том, что на его поверхности сделаны углубления, которые не дают ему выскочить назад после забивания.

На сегодняшний день одними из популярных видов считаются следующие дюбеля:

  • Стандартные распорные. Используются для крепежа полок или карнизов для штор имеет два распорных лепестка, крепится шурупами под крестовую отвёртку.
  • Бабочки. Используется для пустотелых или тонкостенных стен. Дюбель имеет распорные лепестки, которые спаяны с обеих сторон, когда вкручивается шуруп, они раскладываются виде крыльев бабочки.
  • Универсальные. Распорный эффект достигается за счёт сжимания лепестков при вкручивании шурупа. Принцип фиксации похож на бабочку только вместо двух лепестков на универсальных крепежах шесть. Таким образом, крепёж можно использовать как для пустотелых материалов, так и для плотных.
  • Зонтики. Такой вид крепежа используют для фиксации теплоизоляционного материала к стенам здания. Сам крепёж представляет собой распорный дюбель с удлинённой остовой и увеличенной шляпкой. Распорный эффект достигается за счёт металлического стержня изготовленного по принципу дюбельного гвоздя.
  • Химические. Такой вид дюбеля ничем не отличается от химического анкера разве что размерами.

Как очевидно, дюбелем можно произвести крепёж элемента почти на любую поверхность. При этом единственным его недостатком является ограничение по весу прикрепляемого элемента.

Инструкция по монтажу

Перед закреплением штыря, требуется собрать инструментарий. Потребуется: гайковый ключ, автопромпылесос, сверлила выполняющая роль дрифтера либо дрифтер, буравчик крепкий, колотило.

Сверление

Вначале основу бережно распределяют под зоны высверливания. Дальше по метке в бетоне буравят дыры требуемой протяженности (мерят по распорочной детали), ставя стопор на забурнике.

Дистанция от кромки стены обязательно в 2.5 раза обязана превосходить глубину дырки. После дырки требуется прочистить с помощью пылесоса. Когда убрать остатки пыли полностью не вышло, допускается сделать дыру глубже на 1-2 см.

Монтаж анкера с гайкой

Распорочный кусок штыря вводится в фундамент, забивается колотилом до глубокого ныряния в арболит (кромки – вровень со стенкой). Далее вводят штырь, гайку прибалчивают, и прокручивание позже реализовать стало не реальным. Изготовители назначают предельно старание ввинчивания – здесь потребуется силомерный ключ.

Затяжка до акцента в эксплуатации с отдельными основами (армогазобетон, армопенобетон) сможет являться обстоятельством изгибания и поломки вещества.

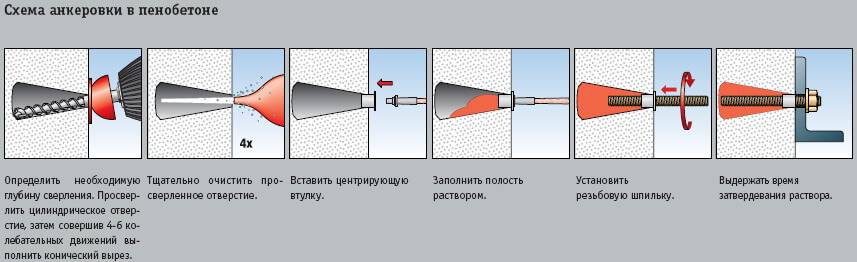

Монтаж химического анкера

При сборе хим. штыря, требуется немного иной ассортимент инструментариев:  дрифтер, гайковый ключ, стройпылесос, штифты с резьбой, спец. клей, сборный пистоль. Ради огромной доли крепежных деталей подбирают в основном клейстер.

Вначале наносят метки на основе, буравят и чистят дыры. До заливки в бетон склеивающего состава необходимо ввертеть ажурную пиноль, вследствие чего хим. материал зафиксируется в теле основания. После следует наполнить дырки на 2/3 спец. клеем, ставя штырь, помаленьку вворачивая его для ровного расположения склеивающего изделия. После высыхания спец. клея – завинчивают гайку ключом.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом

Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Популярные виды металлических анкеров для стен и напольных поверхностей

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином

Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические: – закладной; – распорный; – забивной; – клиновой; – болт с кольцом или крючком; – рамный; – шпилька; – фасадный; – потолочный; – пружинка.
  2. Химические: – крепеж-монолит; – для наружных и внутренних работ; – для крепежа в рыхлых и тонкостенных основах; – стойкие к вибрациям; – долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте. Подобрать подходящий вид не составит труда

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять  единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает  сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи  на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

 Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

Химический анкер

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Что такое анкер по бетону: общее понятие

Раньше в строительстве с целью крепления конструкций применяли только гвозди и шурупы. Однако прочность стен в жилых и производственных помещениях не всегда позволяет с ними работать. Анкера для бетона часто используются в креплении мебели и техники на стены комнат. Чаще всего анкерные болты используются в монтаже окон, дверей и тяжелой техники.

Анкер представляет собой специальный крепежный элемент, внешним видом напоминающий обычный болт. Он имеет форму цилиндра с конусоподобным расширением на конце крепления. Эта распорная часть раскрывается после монтажа анкера в бетон и позволяет создать максимальную плотность между элементами и надежность крепления.


Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона

Что такое анкер для бетона

В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.

Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.

Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

  • размер изделия;
  • форма;
  • наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

  • кирпич;
  • древесину;
  • гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • болт с крючком;
  • шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.
