Как правильно армировать кладку из газобетонных блоков

Размеры армирующих изделий для кладки

Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.

Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.

Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.

Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.

Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:

  • 10х10 мм;
  • 16х16 мм;
  • 25х12,5 мм;
  • 25х25 мм;
  • 75х25 мм;
  • 75х50 мм.

Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727

Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта

Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.

Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.

Устройство верхнего армопояса

Одним из самых ответственных моментов в возведении дома из газобетона является устройство верхнего пояса усиления. Монолитный пояс выполняется по всему периметру несущих стен и отвечает за распределение нагрузки от кровли или плит перекрытий на основание фундамента.

Для устройства армопояса необходимо установить опалубку. Опалубка может быть набрана из доборных газобетонных блоков 100–150 мм или смонтирована из щитовых деревянных конструкций.

Последовательность выполнения работ по устройству армопояса газобетонной кладки:

По верхнему поясу несущих стен устанавливаем опалубку.
Вкладываем в нее арматурный каркас.
Если опалубка была изготовлена из деревянных щитов, то фиксируем низ вязальной отожженной проволокой, верх деревянными планками (перемычками).
Заливаем бетон и уплотняем смесь глубинным вибратором.
После набора предварительной прочности, деревянную опалубку снимают.
Срезают остатки вязальной проволоки и оставляют бетон твердеть в естественных условиях.

Армирование кладки из газобетонных блоков позволяет сохранить конструкцию несущих стен в своем первозданном виде и предотвратить возникновение трещин в момент осадки или подвижки фундамента здания.

Все о газоблоках

Какой бетон нужен для фундамента – классификация бетона

Чем обрабатывать фанеру и как правильно это делать

Как правильно резать гипсокартон

Все о пеноблоках, от производства до строительства

Воспользовались:
2 173

Толщина перегородок из газобетона

Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину. Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:

  • ширина 600 мм и 625 мм;
  • высота 200 мм, 250 мм, 300 мм.

Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеюют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.

Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.

Чем меньше плотность, тем крупнее «пузыри»

Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.

Параметры блоков из газобетона для перегородок

Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.

  • При высоте до 3 метров используют блоки 100 мм шириной;
  • от 3 м до 5 м — толщина блока уже берется 200 мм.

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.

Выбор толщины перегородки из газобетонных блоков

Как повысить устойчивость газобетонной конструкции к изгибу?

Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.

Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.

Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.

Важно!Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.. Места обязательного армирования газобетонной стены:

Места обязательного армирования газобетонной стены:

  1. Первый ряд блоков, укладывающийся на фундамент;
  2. При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
  3. Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
  4. Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
  5. В газосиликатные колонны закладывается вертикальная арматура;
  6. Места потенциального возникновения нагрузки, превышающей нормативную.

У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.

Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.

Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

Технология армирования

Армирование газоблока предполагает 2 основные схемы: вертикальное и горизонтальное усиление.

Цель вертикального способа – усиление связи между фундаментом и армирующим межэтажным поясом. Такая армировка увеличивает несущую способность.

Горизонтальное – по ГОСТ и СНиП процедура обязательная. Такое усиление обеспечивает прочность стены и предупреждает появление усадочных трещин.

Вертикальное армирование

Выполняется по газобетону, когда стены дома подвергаются повышенным боковым нагрузкам. Связку делать нужно именно через строительный материал.

Нередко полагают, что железобетонный каркас здания, стены в котором наполнены газоблоками, выполняет роль армирования. Это не так: каркас принимает на себя дополнительные нагрузки, а стены остаются самонесущими.

Выполняется такая армировка в следующих случаях:

  • дом расположен на крутом склоне;
  • район сейсмически активен;
  • при строительстве использовались длинномерные балки и другие тяжелые конструкции;
  • для дополнительного укрепления оконных и дверных проемов, простенков.

Существует несколько способов выполнить вертикальную армировку.

  • Использование О-блоков – газобетонный модуль с отверстием, сквозь который легко проложить арматуру. Блок можно сделать самостоятельно, просверлив в кирпиче отверстие диаметром в 150 мм.
  • Штробирование одиночной арматурой – для стержня в газобетоне вырезают канавку. Бороздку удобней делать сразу по всей стене. Используют пилу, лобзик, шуруповерт. Чтобы канавка по всей высоте стены оставалась ровной, рядом закрепляют доску и используют ее как направляющую. Берут только стержневую арматуру.
  • Если дом располагается в сейсмически активной зоне – от 7 баллов, сооружают пространственный каркас из 3 или 4 стержней, соединенных поперечными хомутами. Для основных стержней и поперечин в собранной стене проделывают треугольные или прямоугольные штробы. Минимальный диаметр прутка – 16 мм. Хомуты делают из арматуры поменьше – 6–8 мм. Каркас вставляют внутрь вырезанных пазов и заливают бетоном.

Горизонтальное армирование

Выполняется по умолчанию. Технологию и диаметр прутков выбирают с учетом параметров здания: архитектуры, назначения, размеров. С конструкционной точки зрения выделяют ряд элементов, где укладку арматуры выполняют в любом случае.

  • Первый ряд газоблоков усиливается обязательно по всей ширине пролета стены.
  • На участке опирания кровли или перекрытий обустраивают обвязочный пояс по размеру всех стен. Нельзя исключать область фронтонов.
  • Армирование газобетона стальной арматурой обязательно в подоконных зонах. Прутья здесь заводят в толщину простенка не меньше, чем на 50 см с каждой стороны от вертикального обреза.
  • Точки опоры – прутки укладывают под последний ряд. По обе стороны проема окна они залегают в стены на 50 см.
  • Если высота кладки между этажами более 3 м, армирование обязательно.
  • Если длина стены более 6 м, выполняют горизонтальное усиление в каждом 4 ряду от цоколя.

Утепленный пояс под газобетон

Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

Утепление выполняют по внешней стороне армопояса, используя экструдированный пенополистирол, пенопласт.

Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

Утеплитель кладут слоем толщиной 50 миллиметров, режут полосками по высоте армопояса, устанавливают внутри опалубки с наружной части стены, обеспечивая плотное примыкание листов один к другому.

Утеплитель не крепят, так как потом он прижимается заливкой раствора.

Как правильно армировать кладку из газобетона арматурой

Какие зоны необходимо усиливать арматурой — через сколько рядов и в каких зонах закладывать, рассказывалось выше. Теперь рассмотим, как это правильно делать.

Чтобы уложить в горизонтальный шов прут диаметров 8 или 10 см, приходится предварительно нарезать пазы. Делается это с помощью инструмента, называемого «штроборез». Борозда должна получиться достаточно глубокой, чтобы стержень в неё погрузился полностью.
Когда производится однорядное армирование дома из газобетона, пазы нарезают по оси стены (по центру кладки). Чаще это перегородки

При двухрядном усилении (оно выполняется, когда толщина стены превышает 200 мм) важно соблюсти расстояние 6 см от фронтальной грани блока до борозды, чтобы избежать откалывания бетона.
Для улучшения адгезии закладываемого в швы раствора, пыль, образовавшаяся в штрабах в результате пиления, обязательно должна удаляться. Использовать пылесос было бы очень удобно, но чаще всего каменщики просто сметают мусор щёткой.

Поверх уложенных стержней наливается кладочный раствор

Очень важно, чтобы находящаяся в пазах арматура была полностью в нём утоплена, а не выпирала над плоскостью блоков

Как рассчитать арматуру

Перед тем, как армировать кладку из газобетона арматурой, необходимо выполнить несложный расчет. Формула довольно проста: R = 2LH/4h.

Значения расшифровываются так:

  • L — длина стены;
  • H – высота стены;
  • 2 – двухрядное армирование;
  • 4 – порядковый номер ряда, в который закладывается арматура;
  • h – высота ряда (блока).

В итоге получаете количество стержней, необходимых для армирования данной стены. Все значения вводятся в единой единице измерения.

Чтобы определить, сколько арматуры уйдёт на усиление проёмов, их количество просто умножается на число пазов, в которые она должна закладываться. К итоговой цифре добавляется на каждый элемент по 10 см для нахлёста.

Как правильно подобрать все инструменты для работы

Для удобства обработки блоков и выполнения кладочных работ, необходимо иметь такой перечень инструментов:

Вид инструментаНазначение
Кельма для газобетонаИнструмент может представлять собой каретку или ковш с удобной ручкой и зубцами на рабочей кромке. Благодаря ему, кладочный раствор точно дозируется и расходуется без потерь.
РубанокПриспособление изготавливается на металлической или деревянной основе, на которой укреплены полотна пилы с мелким зубом. Посредством использования рубанка, по форме похожего на полутёрок, очень удобно срезать с поверхности наплывы раствора или бугры.
ШтроборезИменно этот инструмент и нужен для того, чтобы нарезать борозды для укладки арматуры в горизонтальных швах кладки. Штроборез может быть как ручным, так и работать от сети. Если учесть, что на объектах не всегда подведено электричество, каменщики чаще пользуются ручным. Он не создаёт шума, немного весит и вполне удобен для работы.
Ножовка по газобетону или пилаЯчеистый бетон хорошо поддаётся пилению, но для этого нужен специальный инструмент. Ручная ножовка для газобетона отличается от плотницких моделей увеличенной длиной и толщиной полотна. Так же на её зубьях имеется твердосплавная или победитовая напайка, а сами зубья отличаются более крупными размерами. При выполнении больших объёмов работ легче пользоваться электрическим инструментом. Удобнее всего сабельная пила. Если в наличии имеется цепная пила, то для распила газобетона нужна специальная цепь с напайками победита.
КиянкаМолоток с резиновым бойком используется для корректировки блока в кладке. Обычный металлический вариант может нарушить целостность блока.

Чем усиливают изделия?

Армирование кладки из газосиликатных блоков осуществляйте, используя следующие материалы:

Стальную арматуру класса А-III, диаметр которой составляет 8-10 миллиметров и более. Установка стальных прутков в газосиликатную поверхность производится в предварительно подготовленные пазы, размеры которых зависят от размеров арматуры. Технология установки арматуры предусматривает очистку и увлажнение водой каналов с последующим заполнением полостей смесью, применяемой для кладки. Уложенные в полостях прутки полностью покрываются связующим раствором, после твердения которого, формируют прочную конструкцию. Усиление угловых зон кладки производится арматурными прутками, загнутыми по радиусу. Концы располагаются под прямым углом. Установка угловой арматуры осуществляется в полости, соответствующие конфигурации радиусных элементов.
Металлическую сетку из стальной проволоки диаметром 3-5 мм, имеющую ячейку квадратной формы со стороной 50 мм. По сравнению с арматурой, сетку легче использовать при возведении стен. Арматурную сетку можно устанавливать без выполнения штроб, размещая ее в кладочном или штукатурном растворе

Важно полностью расположить сетчатое усиление в связующей смеси, обеспечив покрытие стальной проволоки раствором, толщиной более 2 мм. Это предотвратит коррозию каркаса, затрудняя доступ влаги к проволоке

Усиление нагруженных перемычек, применяемых в качестве опор проемов, можно выполнять сеткой, изготовленной из проволоки класса Вр-1 диаметром 4 мм. При этом размер квадратной ячейки может быть увеличен до 70 миллиметров. Армирование стен из газосиликатных блоков используется в том случае, когда строительство выполняется из свежих изделий, которые не прошли еще усадку
Каркасы усиления, изготовленные из стальной проволоки диаметром 1-5 мм. Конструктивно, арматурный каркас представляет два стальных прутка, параллельно расположенных в предварительно выполненных пазах. Элементы каркаса могут соединяться поперечными проволочными элементами, обеспечивающими жесткость конструкции. Укладка арматурного каркаса осуществляется в пазы или на поверхность. Важно погрузить конструкцию полностью в цементно-песчаный раствор, обеспечив надежную защиту от коррозионных процессов.

Остановимся на особенностях выполнения отдельных этапов в наиболее проблемных зонах.

Что такое армирование кладки и для чего оно нужно?

Армирование газобетонной кладки – это процедура, которая требует размещать металлические стержни в рядах. Благодаря железобетонному армопоясу высокая нагрузка равномерно располагается по всей стене. Армирование стен из газобетонных блоков обеспечивает монолитную и неразрывную конструкцию.

Нужно ли делать армирование газобетонных блоков?

Армирование газоблока проводится для повышения несущей способности стен. Усадочные нагрузки на блоки появляются, если сдвигается фундамент или усаживается сам материал. Благодаря армированию газобетонных блоков обеспечивается устойчивость здания к воздействию ветра.

Быстрое строительство дома

Строительство облегчается за счет технологии производства больших размеров блоков.

Благодаря чему используется гораздо меньше блоков и раствора для кладки, по сравнению с стенами из кирпича или керамических блоков. Для сравнения: для кладки квадратного метра стены используем 7 блоков из газобетона или 16 пустотелых керамических блоков. Строительство облегчается за счет плит перекрытия из газобетона, перемычек, системы соединения паз и гребень и ручек для переноски.

Еще одно преимущество, легкость в обработке, газобетон режется ручной пилой.

Газобетон классифицируется как негорючий материал. Под воздействием огня пористый бетон не выделяет вредных веществ и не нагревается. Благодаря этим свойствам этот строительный материал защищает от распространения огня.

Газобетон морозостоек, устойчив к воздействию грибков, плесени и бактерий, паропроницаемый – благодаря чему стены могут „дышать”.

Материалы для армирования

Армирование газобетонной кладки может осуществляться разными способами и с применением разных материалов. Можно выделить следующие материалы для укрепления стен:

  1. Арматура. Классический способ армирования газобетонной кладки. Для него используются арматурные прутья диаметром от 0.8 до 1.4 сантиметров. Технология их применения предполагает формирование в кладке желобов, соответствующих размерами диаметру арматуры и с учетом того, что в них также будет заливаться раствор. Как правило, при стандартной толщине газобетонного блока формируется два параллельных желоба. При армировании углов желоба выполняются в форме дуги.

Арматурные прутья

В классическом случае в качестве арматуры используются металлические прутья. Однако существует и более продвинутый материал – это стеклопластиковая арматура. Она лишена ряда недостатков, присущих стали. Можно выделить следующие плюсы стеклопластикового волокна:

  • Этот композитный материал обладает высокой химической устойчивостью и в отличие от металла не подвержен коррозии.
  • Она достаточно просто изгибается, что значительно упрощает армирование углов.
  • Прочность стеклопластика на разрыв в разы превосходит этот параметр у металла. При идентичном уровне нагрузок допустимая толщина композитной арматуры меньше, чем у металлической. Благодаря этому можно делать меньшие желоба для ее заложения и экономить раствор.
  • Стеклопластик в отличие от металла практически не расширяется при повышении температуры. Это способствуют уменьшению механического воздействия на стены изнутри.
  • Композитная арматура обладает низкой теплопроводностью и не проводит электричество.

Однако данный материал обладает и рядом недостатков, к ним можно отнести невозможность скрепления его кусков при помощи электросварки. Решается эта проблема путем размещения на концах арматурных прутьев металлических наконечников, которые впоследствии свариваются. Данное усовершенствование производится в заводских условиях. Кроме этого из-за высокой способности к изгибу не рекомендуется ее применение в усилении перекрытий.

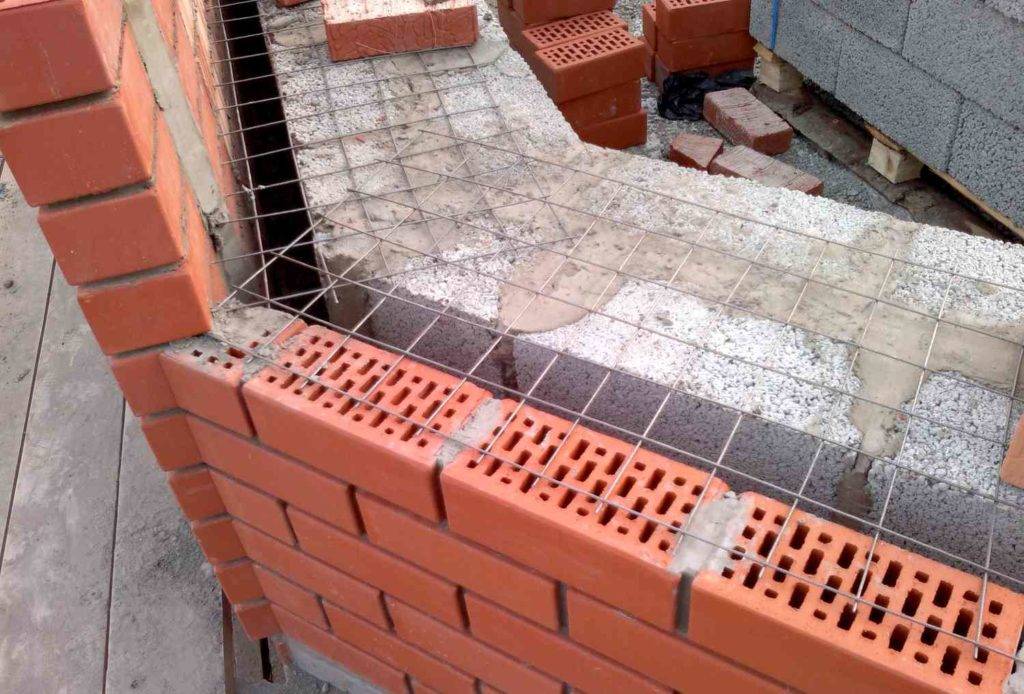

    1. Металлическая сеть. Армирование кладки железной сетью выполняется путем ее наложения на ряд газобетонных блоков без предварительной обработки последних. После этого сеть покрывается раствором. Армирующая сетка, как правило, обладает следующими характеристиками: сторона квадрата ячейки – 5 сантиметров, толщина проволоки от 0.3 до 0.5 сантиметров. К сетке для армирования проемов и первого ряда кладки предъявляют чуть более высокие требования: размер ячеи 7 на 7 сантиметров, а толщина проволоки от 0.4 сантиметра.

Металлическая сеть

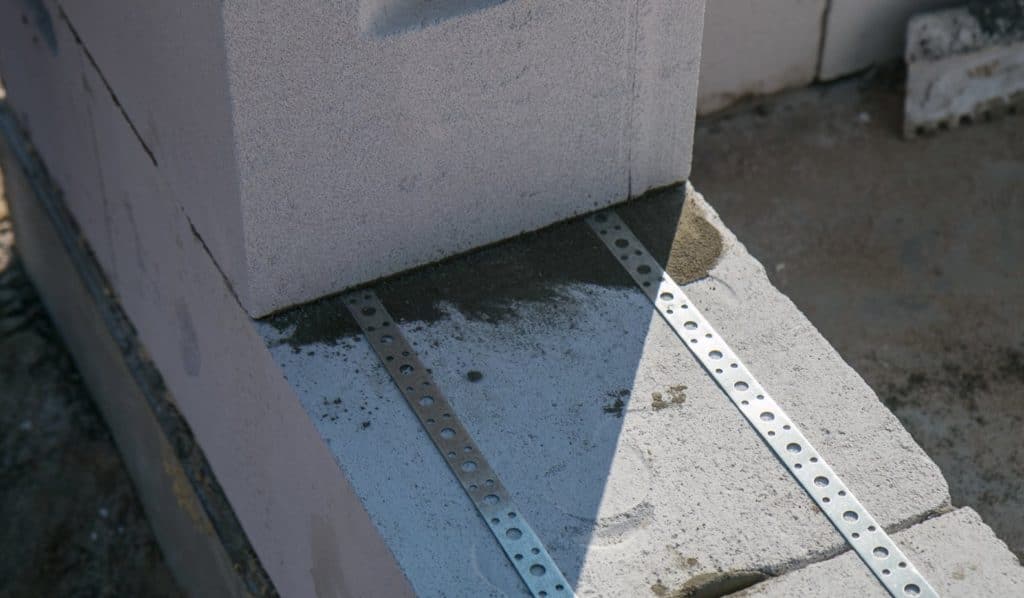

  1. Монтажная перфорированная лента. Еще один вариант армирования кладки газобетонных блоков. Лента представляет собой длинную полосу из оцинкованного металла испещренную отверстиями, отсюда и название перфорированная. Армирование при помощи данного материала производится аналогично методу с применением арматуры. Разница состоит в том, что в кладке не делаются желоба. Лента крепиться при помощи саморезов непосредственно к газоблокам.

Монтажная перфорированная лента для армирования газоблоков

Данный вариант применим для построек, расчетная нагрузка на которые относительно невысока. Так как сечение ленты гораздо ниже, чем у арматуры, ее прокладка должна проводиться в большее количество параллельных рядов, нежели прокладка металлических прутьев. К плюсам использования данного материала можно отнести удобство транспортировки и экономию раствора, за счет отсутствия желобов в кладке.

В строительных магазинах продается лента разных размеров. Далеко не каждый из них подойдет для армирования кладки. Необходимо использовать ленту не менее 1.6 сантиметра шириной и не менее 0.1 сантиметра толщиной.
