Собираем бетономешалку с принудительным типом действия своими силами

Сборка горизонтального бетоносмесителя

Имея толстостенную бочку не сложно изготовить и смеситель с горизонтальным расположением рабочего вала. Для установки корпуса не обойтись без жесткой станины из стальных уголков, раскрой которых выполните болгаркой по предварительно составленному проекту, а соединение выполните сварным швом.

Крепление рабочих лопастей выполняйте жестко, но с возможностью регулировки положения для оптимизации работы.

При подгонке старайтесь, чтобы зазор между передней гранью перемешивающих лопаток и корпусом смесителя был минимальным, но трение отсутствовало. Возможность регулировки положения предоставит овальный паз на стойках лопастей.

Betonosmesitel-23

Betonosmesitel-21

Betonosmesitel-24

Наличие подшипников позволит не только значительно снизить трение вала в местах крепления, но и увеличит КПД всего приспособления, а также даст возможность осуществлять выгрузку готового бетона опрокидыванием корпуса смесителя.

https://youtube.com/watch?v=1MsMgXjiZU8

При наличии возможности приобретение готового редуктора, например, червячного, лучше использовать его. Это значительно снизит потери мощности. Останется лишь подобрать подходящий по параметрам электродвигатель и надежно приварить все узлы к станине смесителя.

Инструменты и материалы для бетономешалки своими руками

Схема бетоносмесителя вам уже ясна, теперь определимся с материалами и инструментами, которые потребуются для сборки оборудования своими руками.

Детали:

  1. Электродвигатель — подойдет от любой б/у машины в годном для эксплуатации состоянии, скорость вращения которого будет не менее 1500 об/мин при номинальной мощности в 220 кВт.
  2. Емкость для раствора — отличным вариантом станет металлическая либо пластиковая бочка или цистерна подходящего объема, например, на 100-200 литров.
  3. Лопасти — их легко вырезать ножовкой по металлу из цельного стального листа или остатков после сооружения конструкций из такого материала, а можно поступить проще и сделать обычную крестовину из металлического прута либо трубы.
  4. Приводной вал. Для его изготовления возьмите металлический прут либо трубу.
  5. Подшипники.
  6. Крепежные детали — обрезки арматуры, швеллеры, уголки из стали.

Также позаботьтесь и о том, чтобы все нужные инструменты были в наличии, чтобы в неожиданный момент процесс сборки собственного смесителя для раствора не остановился. Ориентируйтесь на следующий список:

  • болгарка;
  • плоскогубцы;
  • сварочный аппарат;
  • дрель с разными насадками;
  • разводные и гаечные ключи.

Бетономешалка своими руками

До того как приступить к конструированию бетономешалки, полезным будет ознакомиться с принципами ее работы, а уже исходя из этого, а также имеющихся в наличии деталей, приступать к работе.

Итак, независимо от того, какой является бетономешалка: промышленным образцом или самостоятельно собранным агрегатом, работать она может по одному из следующих принципов:

  • механическому, принудительного действия;
  • гравитационному;
  • вибрационному;
  • гравитационно-механическому комбинированного типа.

Независимо от того, какому способу смешивания будет отдано предпочтение при конструировании самодельной установки, при производстве бетона, скорее всего, придется использовать в качестве расчетов пропорции бетона в ведрах для бетономешалки.

Это самый простой и доступный вариант для определения нужного количества компонентов в условиях стройплощадки частного дома.

Принципы работы бетономешалок с разными способами смешивания

В первом варианте смешивание раствора происходит в неподвижно закрепленной на штативе или другой опоре емкости за счет вращения лопастей вала. При этом емкость может располагаться как вертикально, так и горизонтально. Сам рабочий механизм также допускает вариации в установке.

Но для удобства работы с аппаратом сам бак располагают на опоре шарнирно, тогда готовый раствор просто можно вылить в подставленную тару. Но это не является обязательным, емкость можно установить стационарно и предусмотреть возможность ее опрокидывания каким-либо иным способом или вручную доставать готовый бетон.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках.

Но некоторые сложности могут возникать при использовании в растворе компонентов средней или большой фракции.

Самодельная ручная бетономешалка может иметь и гравитационный способ перемешивания. Для этого потребуется обеспечить плотное закрытие емкости, которая устанавливается на специальную опору и приводится в действие вручную.

Главный недостаток таких конструкций – небольшой объем приготовленного раствора, так как часто для этого могут использоваться такие емкости, как обычные бидоны, снабженные крышкой.

Кроме того, при ручном вращении справиться с тяжелой конструкцией будет достаточно сложно, но, если подключить электропривод, то объем бака можно и увеличить с учетом мощности двигателя.

Как правило, бетоносмеситель принудительного типа в самодельных установках практически не применяется.

Лучшей производительности можно добиться, совмещая сразу механический и гравитационный способы перемешивания, тем более что это не так сложно сделать.

В этом случае можно остановиться на одном из двух типов конструкционных решений:

  1. сделать емкость неподвижной, но дополнительно к вращающемуся валу добавить лопасти на внутренней стороне бака;
  2. или придать емкости возможность для вращения, дополнительные лопасти на внутренней стороне могут быть как в наличии, так и отсутствовать.

Вибрационный принцип смешивания используется в основном в промышленных установках, в самодельных бетономешалках его применение ограничено, потому что требуется подключение двигателя с достаточно высокой мощностью.

Также проблемой является приготовление бетона с использованием щебня или иного наполнителя средней и тем более крупной фракций. Хотя по эффективности перемешивания это один из лучших способов.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

  • для замешивания 1 л раствора расходуется мощность 20 Вт;
  • качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

  • глубина − 50 см;
  • диаметр – 60 см.

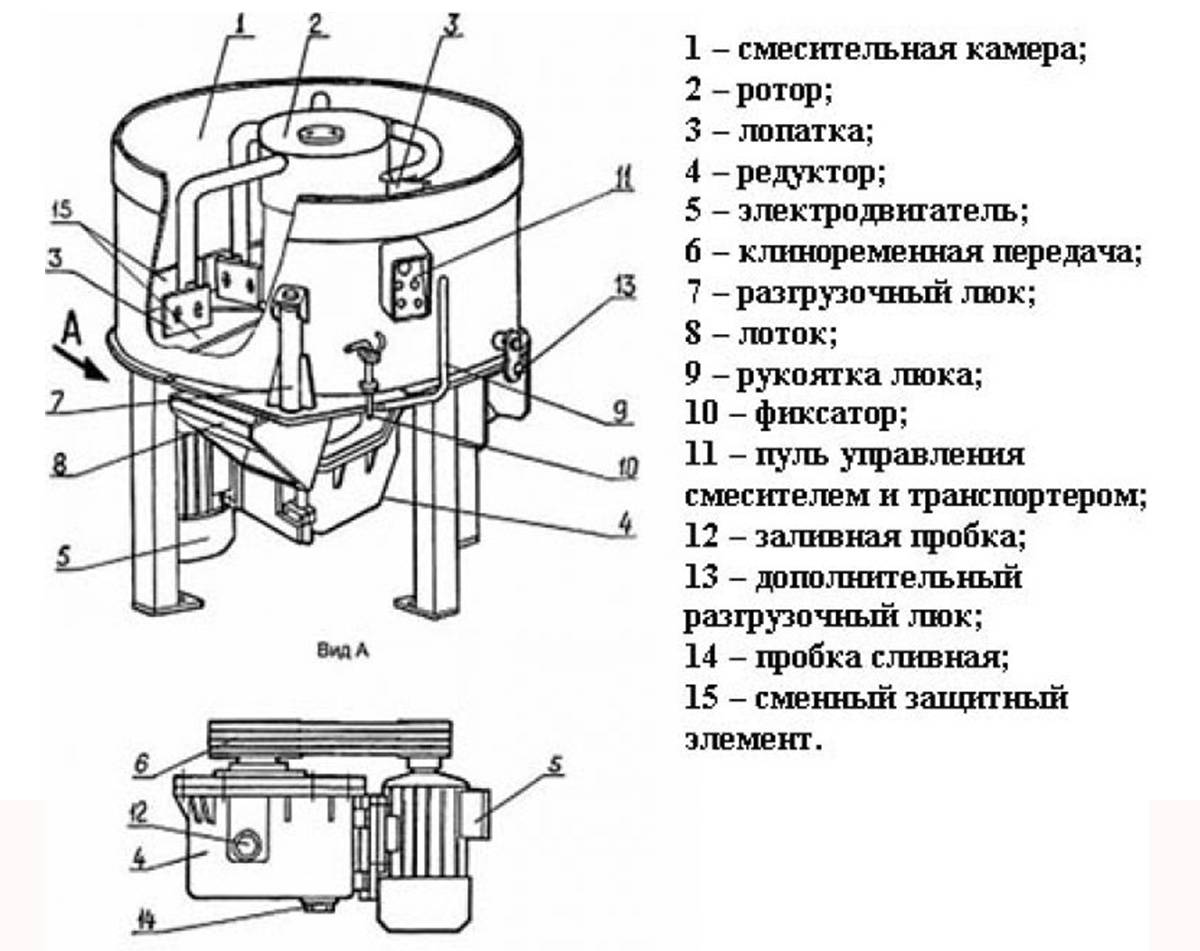

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

  • арматуру;
  • куски швеллера;
  • уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

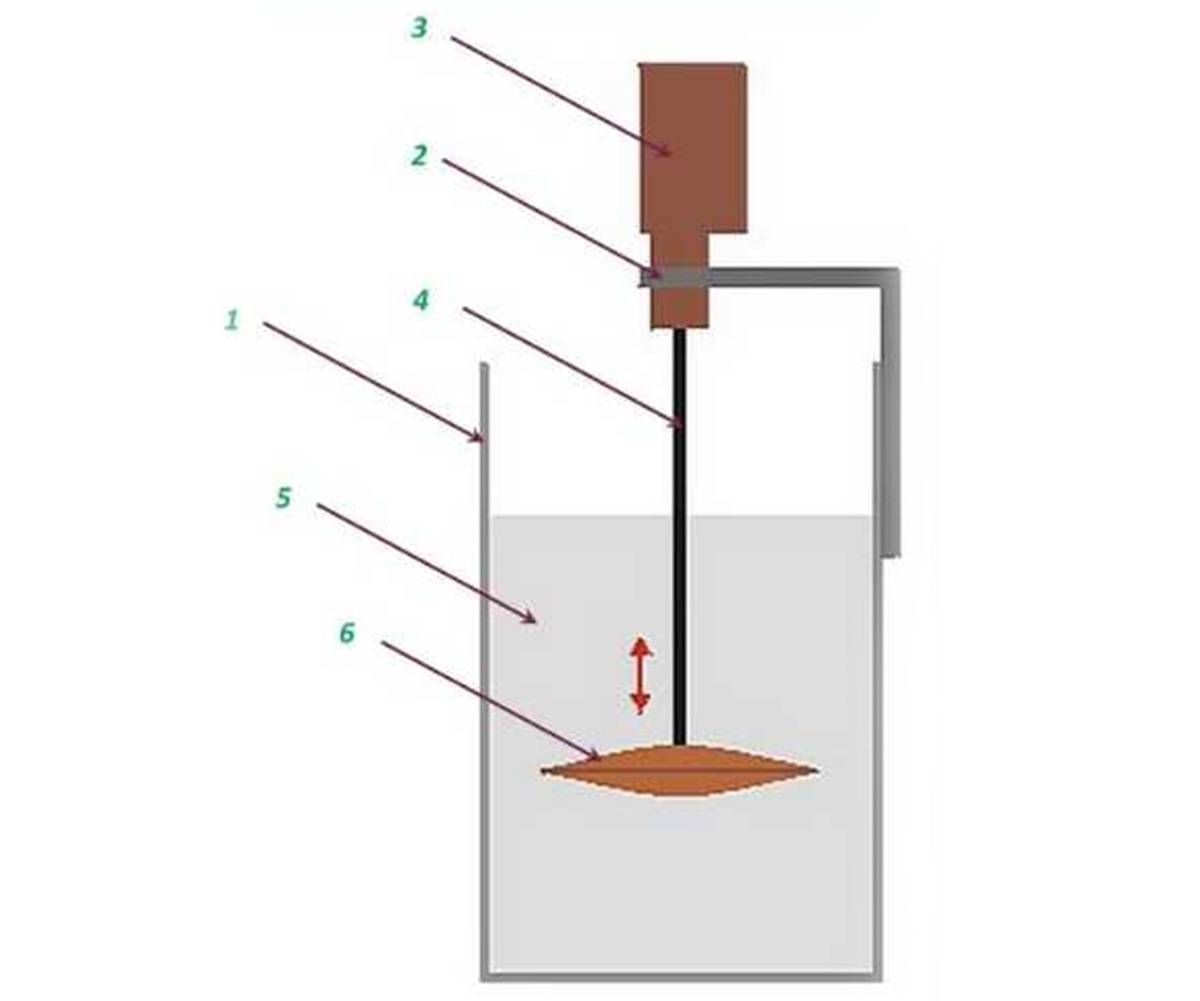

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

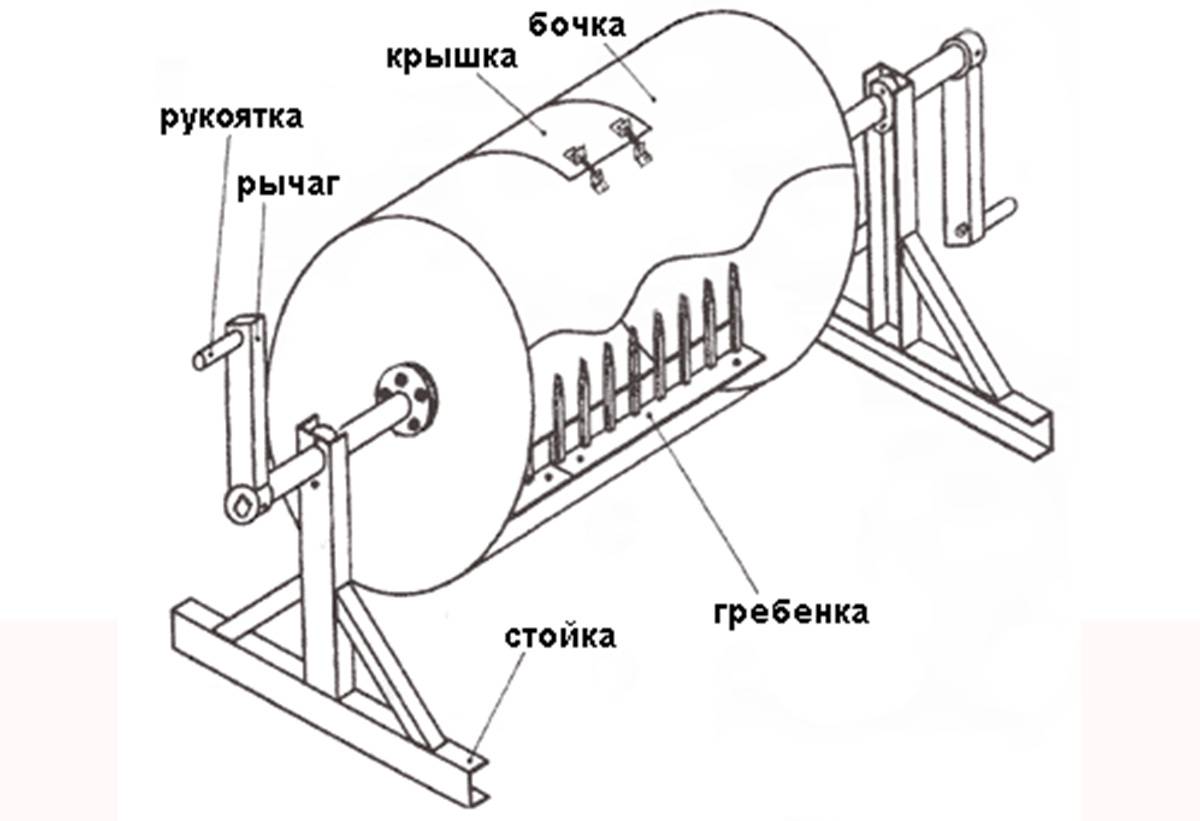

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

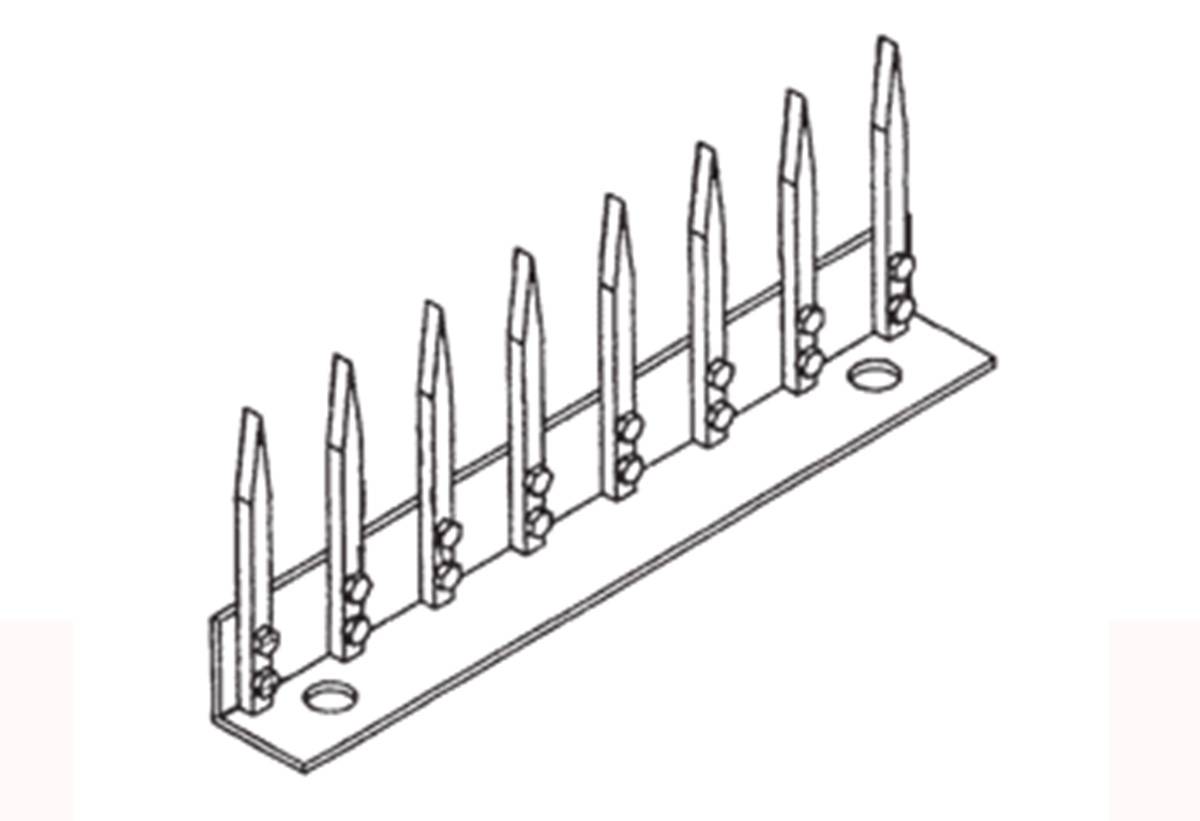

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

  • шаг – 5 см;
  • диаметр – 12 мм;
  • длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

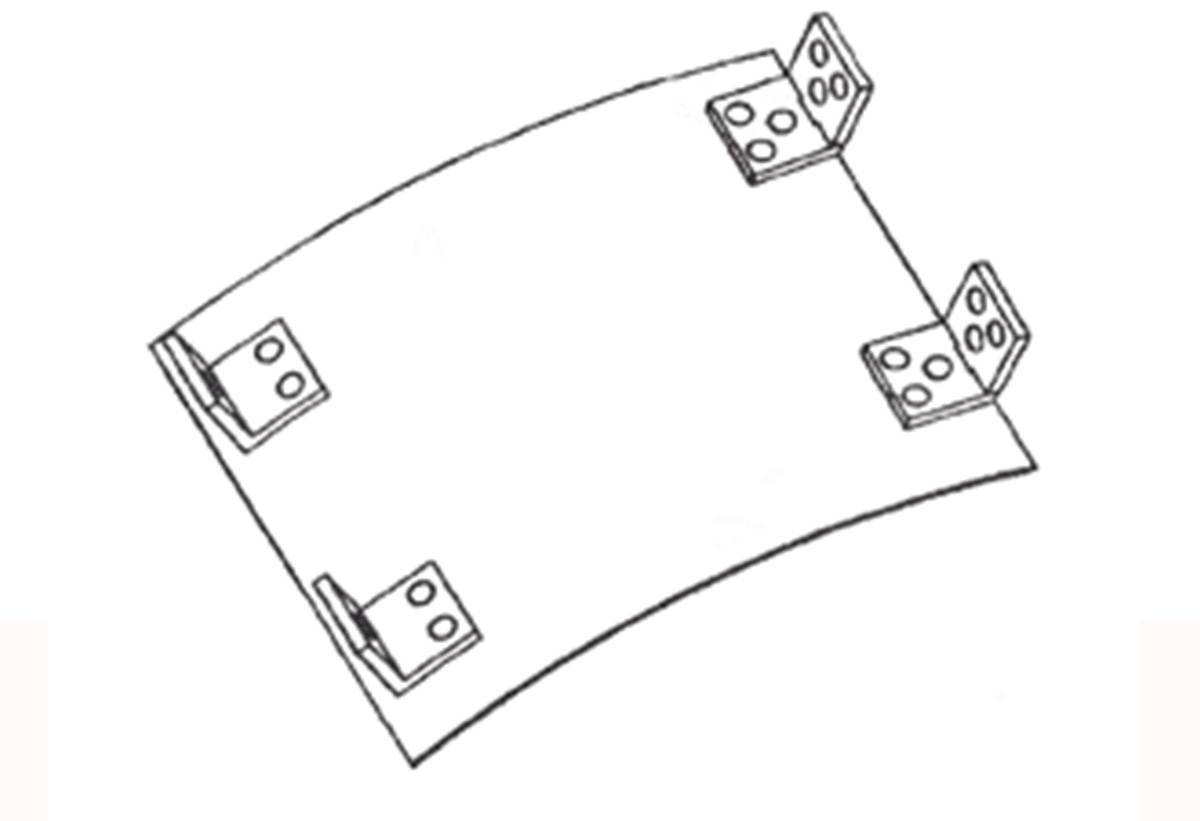

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

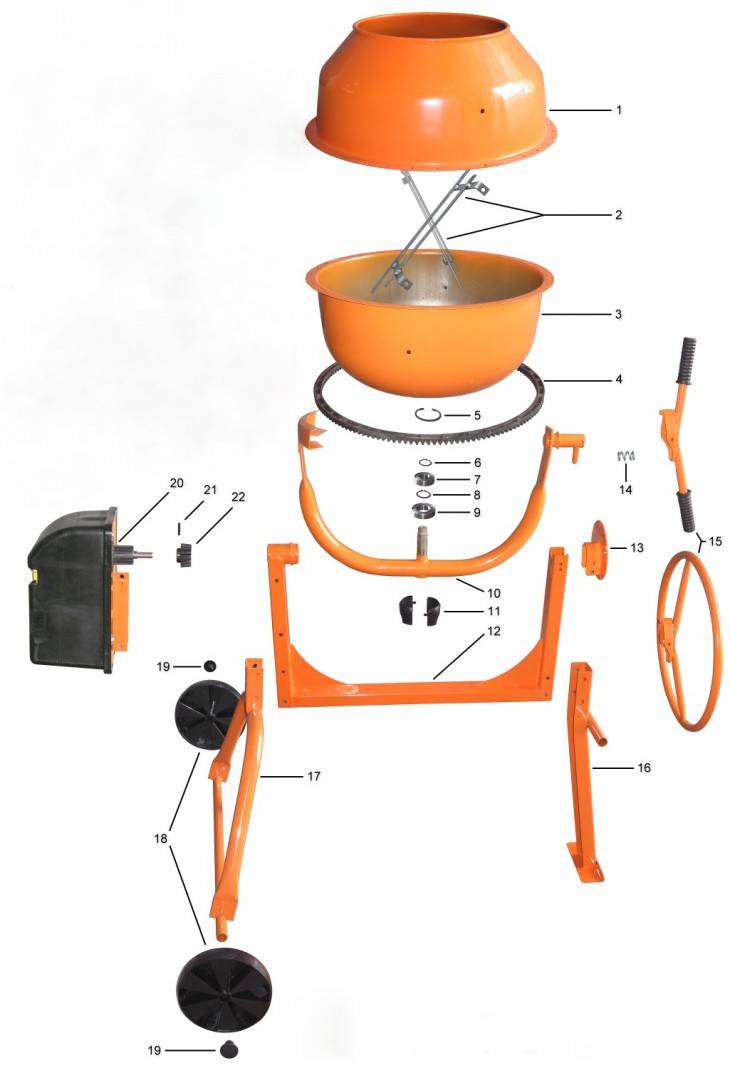

Технические характеристики

От масштаба строительства зависит объем бетона, который необходимо производить. Соответственно, производительности бетономешалки должно быть достаточно. Эта характеристика вписана в паспорт установки, по ней различают такие разновидности бетономешалок:

  • Бетономешалка объемом до 100 л. Применима для постройки мелких построек (гаражей, беседок). Оптимальна для использования в домашних условиях. Удобна для работы одного человека. Вес такой установки обычно около 20 кг.
  • Бетономешалка объемом до 150 л. Подходит для возведения одноэтажных жилых домов. Наиболее популярными для таких работ считаются бетоносмесители объемом 130 л. Приблизительный вес агрегата — 40 кг.
  • Бетономешалка объемом до 300 л. Ее использование возможно на более масштабных стройплощадках, вплоть до масштаба трехэтажного здания. Вес установки — более 50 кг.
  • Бетономешалка с рабочим объемом более 300 л. Широко используются большими строительными бригадами в строительстве многоэтажных зданий и прочих конструкций. Вес агрегата — 160 кг и более. Чем больше производительность — тем больше вес аппарата.

В зависимости от объема, габаритов и веса бетономешалки, они могут комплектоваться специальными устройствами для автоматической загрузки и выгрузки, скипами. Стоимость таких бетономешалок всегда больше, чем бетоносмесителей без функции автоматической загрузки/выгрузки. Для ручной выгрузки бетона и смеси на бетономешалках меньшего объема предусмотрен ручной механизм в виде штурвала.

Важно! Каким бы ни был рабочий объем бетономешалки, заполнять ее следует не больше, чем на две трети, иначе это может привести к перегрузке двигателя. Вернуться к содержанию

Вернуться к содержанию

Недостатки применения

  • У электрических приборов это открытие люка спустя некоторое время после прекращения подачи электричества и, как следствие, сброс бетона (иначе тот застынет).
  • Кроме того, бетономешалки, в принципе, являются сезонными. В большинстве своем они (в особенности, небольшие агрегаты) не могут быть использованы при минусовой температуре. Вследствие этого зимой приходится дополнительно использовать парогенератор.
  • Отдельно стоит выделить минусы мотоприводных устройств – это дороговизна используемого топлива, высокий уровень шума во время функционирования, а также токсичность выхлопов.
  • Простая растворомешалка, способная функционировать при температуре не ниже +2 градусов, не имеет оборудования, которое обеспечивает нагрев смеси.
  • Производительность ручных агрегатов достаточно низкая, в то время как трудоемкость замешивания, напротив, высокая.

Горизонтальный вариант своими руками

Можно попробовать сделать устройство с горизонтальным валом.

Бетоносмеситель принудительного действия горизонтального типа включает в себя следующие компоненты:

  • штифт, который приваривается к концу барабана. Опираясь на раму, он предотвращает вращение во время работы.
  • рама, состоящая из двух треугольников, к одному из которых приварены площадки для крепления двигателя и коробки передач;
  • вал с лопатками;
  • адаптер;
  • кронштейны крепления двигателя;
  • ручка для слива готовой смеси;
  • резервуар;
  • мотор.

Сначала сваривается каркас в виде двух соединенных между собой треугольников. Платформы привариваются к одному из треугольников, на котором будут установлены двигатель и коробка передач. Боковая стенка прорезается до ствола, на ее концах просверливаются отверстия для вала и он устанавливается на раму.

Чтобы предоставить возможность загрузки, вы можете пойти двумя способами:

  1. Барабан жестко закрепить на раме, предварительно сделав в нижней части разгрузочный люк.
  2. Сохраните его мобильность, дополнив конструкцию складной ручкой и защелкой, которая предотвращает перемещение барабана при вращении лезвий.

Вал устанавливается в отверстия на торце барабана, его конец соединяется с электроприводом, к валу привариваются лопасти.

Одним из преимуществ такого устройства является возможность работы с ним вручную, в результате чего необходимо будет дополнить конструкцию ручкой для вращения и системой, отключающей вал от электропривода. Для смешивания небольших количеств смеси (бочки от 50 до 100 литров) можно сделать устройство, работающее только с ручным приводом.

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

  1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
  2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
  3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
  4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Изготовление вертикальной конструкции

Покупка готового агрегата — удовольствие дорогое, поэтому стремление сэкономить, сделав бетономешалку собственными руками, вполне понятно. Но прежде чем приступить к работе, следует учесть некоторые моменты:

  1. Подобный шаг даст экономическую выгоду лишь в том случае, когда под рукой есть все необходимые исходные элементы конструкции и инструменты для их обработки. В противном случае, закупка нужных деталей обойдется дороже, чем приобретение готового изделия.
  2. Мастер должен иметь определенный опыт работы со сварочным аппаратом и болгаркой, разбираться в основах электротехники.
  3. Изготовление бетономешалки нерентабельно, если она понадобится всего один раз. Не подойдет она и для профессионального использования — в первом случае целесообразно взять устройство в аренду, во втором — приобрести агрегат заводского производства.

Если решение принято, то для начала предстоит запастись деталями:

  • бочкой нужного объема (например, в 200л);
  • валом с лопастями;
  • двигателем (на 4 кВт);
  • приводом;
  • редуктором;
  • элементами для сборки пульта управления.

Из инструментов понадобятся сварочный аппарат, болгарка и дрель.

Подготовка резервуара

Цилиндрическая форма бочки не совсем удобна для замеса, поскольку в месте стыковки боков и днища образуется «мертвая зона». Кроме того, при попытке выгрузить смесь значительная ее часть будет оставаться в резервуаре. Бочку рекомендуется немного модернизировать, придав ей форму чаши: для этого срезаются верх и низ, затем в нижней части делаются клиновидные вырезы, края которых свариваются. Диаметр дна уменьшается на нужную величину и приваривается заново.

Не следует забывать, что выгрузка смеси будет выполняться снизу, поэтому необходимо позаботиться о создании люка в днище. Проще всего придать ему вид отодвигающейся заслонки, чтобы она более плотно прилегала к днищу. Можно дополнить конструкцию резиновыми накладками.

Рама, привод и лопасти

Для изготовления рамы потребуются 4 уголка, которые привариваются к барабану. На этот элемент конструкции будет приходиться вес самого агрегата плюс вес содержимого. Считается, что при емкости в 60 литров раме предстоит выдерживать весовые нагрузки в 200 кг. Исходя из этого, следует взять уголки достаточной толщины. Соединение деталей рамы с барабаном желательно выполнять сваркой.

Самый простой вариант расположения двигателя (привода) — вверху, над емкостью. Иногда его приваривают к верхнему срезу емкости (предварительно усилив его), иногда к вертикальному элементу рамы достаточной высоты. Передачу крутящего момента с вала электродвигателя на вал бетономешалки обеспечит ременная или цепная передача.

Также следует правильно рассчитать размер лопастей: он должен быть таким, чтобы между их краями и стенками резервуара был минимальный зазор. Лопасти не должны тереться о внутреннюю поверхность бочки. Необходимо рассчитать их оптимальную толщину: если она слишком мала, лопасти быстро погнутся, а при чрезмерной толщине возрастет вес конструкции и потребуется двигатель большей мощности.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

  • высокая цена бетонной смеси;
  • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
  • плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

  • Она будет иметь нужную вам форму;
  • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
  • Самодельную бетономешалку легко обслуживать и ремонтировать;
  • Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

  • металлическая бочка, емкостью 100 – 200 л;
  • стальной уголок или профиль для станины;
  • два б/у подшипника;
  • отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

  • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
  • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
  • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
  • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
  • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Виды устройств принудительного типа

Бетономешалки этого вида могут различаться по многим параметрам. Главные из них — объем емкости, в которой выполняется смешивание, и область применения:

  1. Бетоносмесители емкостью от 50 до 100 литров предназначены для использования в домашнем хозяйстве. Они идеально подходят для приготовления смесей, используемых в строительстве заборов, летних кухонь, других небольших хозяйственных построек. Справиться с обслуживанием устройства может один человек.
  2. Агрегаты с объемом барабана от 100 до 150 литров — оптимальное решение для небольшой бригады из 3−4 человек, занятой на строительстве одноэтажного здания.
  3. Бетономешалки емкостью от 150 до 200 литров рассчитаны на бригаду из 5−6 человек, собирающихся строить двухэтажную виллу.
  4. Устройства с объемом резервуара, превышающим 200 литров, предназначены для масштабных строек.

Объем в 200 литров вовсе не означает, что можно получить 200 литров готового раствора за один замес. Во-первых, чтобы получить качественную смесь и не повредить устройство, резервуар следует заполнять не более, чем на 70%. Во-вторых, полностью опорожнить бочку не удастся, и небольшое количество раствора обязательно в ней останется.

Вторым основным показателем, важным для электрической бетономешалки, является мощность привода. Зависит этот параметр не только от объема резервуара, но и от того, смесь какой консистенции будет в ней готовиться. Как правило, для агрегатов объемом до 150 литров используются двигатели мощностью в 1 кВт, которые могут питаться от обычной сети с напряжением в 220 В. Бетономешалки большей мощности оснащаются двигателем с мощностью до 4 кВт, рабочее напряжение которого — 380В: потребуется повышающий трансформатор и резко возрастет потребление электроэнергии.

Существует градация по конструктивным особенностям устройств. Различают бетоносмесители:

  • с ручным, электрическим, бензиновым (используется редко) приводом;
  • с вертикальным, горизонтальным, наклонным расположением барабана;
  • стационарные устройства большой емкости, предназначенные для постоянной работы на одном месте, и мобильные смесители малого объема, в конструкции которых предусмотрены колеса для передвижения;
  • по способу изъятия готовой смеси из барабана: путем его переворота или открытием люка в днище.

Кроме того, различия могут затрагивать форму бочки, конфигурацию и количество лопастей, способ, которым передается вращательный момент от двигателя на вал. Существуют и «продвинутые» устройства, имеющие два вала, вращающиеся в разных направлениях, а также бетономешалки планетарного типа, в которых вращается не только вал, но и сами лопасти. Все это дает возможность улучшить качество смеси и ускорить ее приготовление, но и приводит к росту стоимости конструкции.
