Купить сушильную камеру или построить своими руками?

Купить сушильную камеру для древесины или построить самостоятельно зависит от целей и конечно навыков. Если делать для себя и для небольших объемов, то можно соорудить сушилку и самостоятельно. Но если речь о промышленных масштабах и серьезном производстве, то здесь я категорически против самодеятельности. Лучше купить и не мучаться.

Пожар на сушильной камере

3 000 000 руб. – это цена, которую заплатил владелец производства, где я работал за свою безалаберность и желание подзаработать. А дело было так. В 2004г. устроился я на небольшое производство на окраине Москвы, помимо выпуска различных изделий для садоводов (я трудился на производстве беседок и скамеек) фирма пыталась оказывать услуги по сушке древесины сторонним организациям.

Сушилка для пиломатериалов мне показалась сразу какой-то странной, это потом я только узнал, что она была самодельной. Выгружал и загружал древесные материалы туда какой-то узбек, а обслуживанием особо никто не занимался. Вентиляторы использовались без реверса, но это полбеды. Некоторые части металлических элементов вообще не были заземлены. К тому же прибавить неправильное обслуживание – на калориферах полусантиметровый слой пыли. Про наличие правильной вентиляции я вообще молчу. Так вот в один из прекрасных дней приезжаю я на работу, а мое место работы горит, точнее не совсем оно, а сама сушильная камера и склад древесины рядом.

К несчастью сгорело не только часть собственного имущества компании, но и материал заказчика по сушке древесины. И то что находилось внутри, и то что хранилось снаружи. Помню приезжали какие-то люди непонятные выяснять отношения, видимо заказчик был не из простых. Я особо не вмешивался в эту историю чтобы лишний раз не нервировать шефа, ограничился только один раз фразой мол я же предупреждал и указывал на недостатки… но человек сам по своей сути непробиваемый и упрямый. Я так думаю даже этот случай его мало чему научил. Проработал я еще где-то месяц там и ушел.

Но ближе к делу. Вообще самостоятельно сушильную камеру сделать можно и даже не боясь, что она сгорит, если делать все правильно. Для этого нужно прочитать хотя бы книжку Пейч/Царев “Сушка древесины”, а еще лучше Кречетова. Ведь нюансов на самом деле нужно учесть множество. Даже хранение древесины обязывает соблюдать некоторые правила, которые изложены в СНиП 21-03-2003 «Склады лесных материалов».

Что нужно предусмотреть:

  1. Материал стен.
  2. Герметичность  ворот.
  3. Метод загрузки древесины.
  4. Тип и расположение вентиляторов.
  5. Теплоноситель и система увлажнения.
  6. Датчики влажности и психрометр.

Это самое основное и это я еще не упомянул про автоматику, автоматика или полуавтоматика для сушильной камеры это вообще тема отдельной статьи, мы ее еще коснемся.

Очень частая ошибка у самоделкиных – это попадание капель воды при распрыскивании на датчик влажности. От этого в результате страдают показания этой самой влажности и идут неправильные данные на автоматику.

Еще стоит помнить о том, что приводные электродвигатели вентиляторов работают в среде повышенной температуры и влажности, а это требует особых требований к данным устройствам и иногда возникает проблема в плане их безаварийной работы.

Моя самодельная сушильная камера

У меня в мастерской для личных нужд имеется сушилка древесины на 4 куба. Цена ее совсем невысока, ведь делал и собирал я ее своими руками. Автоматикой я не заморачивался, сложный и недешевый это процесс, я просто раздробил приточно-вытяжную вентиляцию на 8 частей и слежу за влажностью с температурой, в зависимости от показателей открываю и закрываю их

На этапе проектирования очень важно предусмотреть геометрию камеры, мощность котла и вентиляторов, все эти составляющие зависят друг от друга. Советую площадь вентиляционных каналов в сумме делать меньше расчетной, чтобы не допустить случая, когда влажности в камере станет меньше требуемого значения

Схему и подробности конструкции своей самодельной сушильной камеры я давать не вижу смысла, т.к. и она не идеальна, делал я ее много лет назад, многое что можно доработать, но не хватает времени. Я к ней привык, знаю уже что и сколько нужно сушить, когда открыть когда закрыть вент каналы, поэтому мне и автоматика особо не нужна. Но для удобства процесса конечно с автоматикой лучше.

Хвойные породы деревьев летнего спила сушатся у меня где-то неделю, береза может и две просушиться.

Некоторые задаются вопросом а можно ли самостоятельно соорудить что-нибудь в кирпичных стенах уже имеющейся постройки. Конечно можно, зачем пропадать добру. Если есть постройка и не знаешь куда ее “присобачить” можно и в ней соорудить камеру конвективного типа по сушке древесины. Тем более стены из кирпича более долговечны, чем из металла.

Основные виды сушильных камер

Сушильные комплексы для древесины могут быть классифицированы по многим признакам.

По способу отведения влаги:

  1. Конвекционные. Теплопередача в них идет с помощью конвекции. Различают туннельные и камерные.
    1. Туннельные. Вытянутая конструкция, в одном конце которой загружают пиломатериал, предназначающийся ля высушивания, в другом – вынимают сухой.
    2. Камерные. При сушке в камере устанавливается определенная температура, которая поддерживается на необходимом уровне при помощи специального оборудования. Этот тип наиболее часто используется.
  2. Конденсационные. Водяной пар, улетучившийся из дерева, не отводится потоком воздуха, а попадает на специальные устройства (конденсаторы), где охлаждаясь, превращается в жидкую воду. Такие сушильные устройства идеальны для тяжелых пород.

По способу циркуляции воздуха:

  • С естественной циркуляцией. В них древесина просушивается неравномерно, низкая производительность.
  • С принудительной циркуляцией.

Популярные материалы

Как построить детский домик на загородном участке?

2 Мар.
2021

Такой домик будет в радость любому ребенку. Избушки, где любят прятаться и шалить малыши, устанавливаются обычно рядом с качелями, горкой и песочницей. В магазинах предлагается множество моделей, но самостоятельное возведение постройки обойдется значительно дешевле.

Выбор и обработка леса для строительства

10 Ноя.
2018

Для проведения строительных работ с использованием древесины чаще всего применяют ель или сосну. Одной из важных характеристик, которые учитываются при выборе досок, бревен и брусьев является степень просушки лесоматериала.

Увеличение влагостойкости фанеры при помощи олифы или стеклоткани

9 Дек.
2018

Вторым по популярности способом защиты шпона от сырости является обработка его поверхностей олифой. Такой способ позволяет прилично увеличить коэффициент влагостойкости слоистых клееных листов.

Помните! Если выбран способ покрытия материала олифой, то обязательно потребуется хорошая, длительная просушка фанеры после завершения пропитки!

Что будет с доской при неправильном режиме сушки

Казалось бы, что сложного в процессе сушки – включил тепло с обдувом, оставил на определенное время доску в покое и дело сделано. Но если бы все было так просто, то и выбирать камеру особого труда не составляло. Дьявол, как говорится, кроется в деталях. Почему-то в некоторых камерах для сушки древесины брака получается мало, а в других много. Иногда даже не получается сразу определить по какой причине. Даже неправильная загрузка пиломатериала может сказаться в итоге на качестве продукта.

Цель для которой нужно основательно подойти к выбору установки – это не только экономия в приобретении и дальнейшей эксплуатации оборудования, но и самое главное – сохранение привлекательного вида древесины после процесса сушки, повышение ее прочности и стабилизация размеров с формой.

Деревянное изделие придет в негодность, если доска из которого она сделана высушена не качественно. Причем дефекты вылезят со временем. У изделия сделанного и скрепленного из нескольких деталей в процессе эксплуатации влажность начнет выравниваться по всему объему и состояние стыков станет напряженным, в каких то местах произойдет усыхание и лакокрасочное покрытие треснет. В этих местах дерево начнет поглощать влагу из внешней среды, что приведет к дисбалансу распределения влаги внутри изделия. Итог очевиден.

В кубометре свежеспиленной древесины почти 300 литров воды и задача любой сушилки эту воду испарить. Да так чтобы не нанести вред доске. Основная часть влаги содержится в капиллярах, а остальная в клетках из которых и состоят капилляры. Проблему вызывает удаление влаги из клеток, именно по этой причине возникает растрескивание древесины.

Особенно сложно  сушить твердые породы, такие как ясень, дуб, бук. В результате сушки высыхает верхний слой и образует сухую корку, через которую плохо просачивается влага. Сердцевина доски остается влажной и там возникают микротрещины, приводящие к браку.

Именно поэтому важно соблюдать режимы и технологию сушки, делать вовремя выравнивание по влажности и всегда контролировать процесс. А делать это непросто, учитывая что даже создав правильные условия доски сохнут по разному в зависимости от плотности и других причин

Даже у одной доски разбег по влажности может разниться на 2% и даже более. Но, опять же, при правильном подходе несмотря на сложные процессы внутри дерева требуемого результата можно добиться.

Места трещин бывают разные и зависят они от характера усыхания доски. Помимо наружных трещин могут быть внутренние, они появляются когда быстрее высыхает поверхность доски, а внутри при этом она остается еще влажной. Бывают и торцевые трещины, они возникают из-за более интенсивной сушки древесины у торцов.

В результате же неправильной укладки досок в штабель есть опасность появления, так называемого, коробления. Происходит это по причине неоднородной усушки в тангенциальном и радиальном направлениях.

Советы от меня или как сушить доску без брака

Чтобы получить высушенный материал высокого качество, необходимо строго соблюдать процесс и выдерживать необходимые режимы сушки. А чтобы выдерживать и контролировать этот процесс нужно знать все необходимые параметры по температуре и влажности внутри камеры. Исходя из этих данных автоматика или человек принимает решения влияющие на конечный результат. Поэтому часть моих советов касается именно проблемы измерения влажности, но не в камере, а в самой древесине.

  1. В качестве датчиков температуры и влажности лучше всего использовать психрометры;
  2. Электроды при измерении влажности древесины должны быть по длине не менее половины толщины доски, т.к. максимальная влажности именно в сердцевине пиломатериала.
  3. Для замера влажности рекомендую использовать 1 датчик на 10 куб. метров древесины.
  4. Часто даже с одной партии доски разбег по влажности может достаточно велик. И датчики в таком случае надо ставить к доскам с наивысшей влажностью, к примеру, к заболонным и смолянистым.
  5. При укладке досок в штабель необходимо применять строганные прокладки и укладывать их строго одна над другой по вертикали. Толщина досок же должна быть одинаковая в одном ряду по горизонтали. По моим наблюдениям, шероховатость поверхности междурядных прокладок напрямую влияет на образование как внутренних так и внешних трещин на досках. Если же междурядные прокладки неровные, то ее выступы препятствуют смещению при усушке и в результате образуются напряжения в доске.
  6. В вашей камере герметизация ворот должна быть выполнена очень качественно, резиновые уплотнители должны быть стойки к экстремальным температурам и не выходить из строя с годами эксплуатации. Во избежании потери тплоизоляционных качеств, утеплитель должен быть выложен в ячейках так, чтобы не проседал со временем (шаг ячеек должен быть частым, а утеплитель не из дешевых китайских).
  7. После сушки убирайте опилки и подметайте пол в камере. Иначе со временем радиаторы ваши забьются пылью и мелкими древесными отходами, что потом скажется на их теплоотдачи и приведет к увеличению времени сушки, а также повлияет на ее качество.
  8. Для лучшей циркуляции прокладок, размеры пиломатериала должны быть примерно одинаковыми.
  9. В процессе сушки хвойных пород дерева можно получать скипидар. Температура его испарения – 34 °С,  но для его получения нужен конденсатор. В полученном конденсате, точнее в воде, он будет на поверхности. Вода в итоге сливается, а скипидар через трубку сверху перекачивается в емкость. Скипидар получается высококачественный, с 1 куб. метра его можно получить более 1 литра. Вот и снижение затрат на эксплуатацию сушилки.
  10. Если вы владелец деревообрабатывающего предприятия, то экономически целесообразно использовать теплоту от сжигания отходов деревообработки, чтобы сэкономить на электроэнергии и уже с учетом этого надо выбирать сушильную камеру.
  11. Ограждения камеры включают в себя хорошую продуманную тепло- и пароизоляцию. В качестве последней использовать рубероид, битум толь лучше не стоит.
  12. Нужно знать, что атмосфера сушильного агента вредна и опасна, входить в работающую камеру не рекомендуется. В процессе сушки выделяются органические кислоты и щелочи, скипидар, метанол.

Какого производителя сушильной камеры выбрать

Я намеренно не касался названий конкретных предприятий в статье, чтобы не получился акцент в обзоре на какую-то конкретную компанию. Но в то же время без упоминаний производителей сушильных камер для дерева обзор получился бы неполным и не таким полезным. Тем более самый частый вопрос, который мне задают в интернете и в реальной жизни это кого именно я могу порекомендовать.

Важно не забывать, что помимо характеристик камеры и ее цены, нужна и хорошая сервисная поддержка. Помню как на одном производстве у нас произошел сбой в программе и остановился процесс сушки не только в одной камере, но и во всем комплексе, т.к

управление было едиными и шло с одного компьютера. Самостоятельно восстановить мы ничего не могли, требовался представитель компании, который к слову сказать приехал только через 2 (два!) месяца. Говорить что стало с пиломатериалом и сколько убытков понесло предприятие я не буду – и так понятно. Но этого производителя я никогда в частных беседах не рекомендую. Кстати, работают они до сих пор и сайт у них неплохо функционирует и привлекает клиентов.

Писать название этого производства я здесь не буду, сейчас то и дело слышны иски за клевету в интернете и прочее. Бегать потом по судам и доказывать, что я не клеветал, а рассказывал свой опыт мне совсем не хочется. Из достойных вариантов представленных сегодня на рынке могу выделить:

  • – cтарая надежная компания, уже 20 лет на рынке. Сушильные камеры поставляют в комплекте с ими же производимыми котлами, работающими на щепе и опилках. Конвективные камеры двух типов: периодического действия с фронтальной загрузкой и сушильные камеры непрерывного действия. Можно отметить достаточно хорошее качество сушки.
  • – австрийская компания, работающая на рынке с 1952 г. Сумела зарекомендовать себя по всему миру. Стоит иметь ввиду, что недешевое оборудование.

Технология сушки древесины

Сушка древесины в сушильных камерах применяется с целью:

Дезинфекция (при тепловой обработке погибают споры плесневых грибков, личинки вредителей);

  • защита от деформации;
  • улучшение физических параметров изделий.

При помощи камер для сушки происходит снижение количества воды в пиломатериале до параметров, прописанных в ГОСТах и Санитарных правилах (СП). В сушильной камере происходят два параллельных процесса:

  1. Выведение из древесины воды.
  2. Вынос водяного пара от пиломатериала с помощью воздушного потока.

Сушильная камера -комплекс, включающий все необходимое оборудование и приборы контроля. Управление процессом высушивания может вестись в ручном и автоматическом режиме. Последний позволяет наиболее точно и корректно поддерживать режимы просушивания.

На что обращать внимание при покупке сушильной камеры

Хорошая камера для сушки доски отличается от плохой в конкретной ситуации не только типом, но и производителем

Конкретных производителей я еще коснусь, а пока в общих чертах на что стоит обратить внимание при выборе сушильной камеры для дерева:

  1. Качество изделий. Калориферы, вентиляторы и другие элементы системы должны быть изготовлены из материалов не поддающихся коррозии.
  2. Герметичность. Ограждения и ворота должны быть полностью герметичны. Не должно быть проникновение влаги и контакта воздуха с внешней средой.
  3. Теплоизоляция. Паро- и теплоизоляция должны быть выполнены на должном уровне, иначе эксплуатационные расходы возрастут из-за непредвиденных потерь тепла. А с нарушенным процессом сушки в результате дефектов не справится даже самая современная автоматика.
  4. Автоматика. Автоматическая система управления должна минимизировать участие человека, а системы дистанционного управления и оповещения упростить процесс сушки.
  5. Вентиляция. Двигатели вентиляторов должны обеспечивать равномерный обдув пиломатериала и стабильную скорость потока воздуха (если он выступает в качестве агента камерной сушки).
  6. Надежность. В условиях повышенной влажности некачественное оборудование может выходить из строя, поэтому лучше отдавать предпочтение камерам с импортными комплектующими.

Идеальная сушильная камера доски должна соответствовать 4 основным критериям:

  1. Высокое качество высушенной древесины.
  2. Низкие затраты на строительство и возведение камеры.
  3. Низкая себестоимость сушки в пересчете на 1 куб.м. материала.
  4. Экологичность всего процесса сушки.

В идеале, прежде чем инвестировать средства в сушку древесины и строить сушильный комплекс, необходимо провести тщательную подготовительную работу. А именно:

  • Проанализировать какой объем сушки планируется в год с перспективой на будущее;
  • Есть ли древесные отходы на предприятии, которые могут быть выгодно использованы в последующем при нагреве сушильного агента;
  • Учесть возможность организации атмосферной сушки;
  • Составить схему реализации проекта и расположения камер.

Но не стоит забывать, что не все зависит от оборудования. Как минимум половина успеха в итоговом результате лежит на обслуживающем персонале и квалификации работников

К примеру, очень важно правильно укладывать пиломатериал в камеру и организовывать хранение сырья

Процесс сушки пиломатериала всегда под контролем

В первую очередь следует отметить, что компания специализируется на производстве полностью автоматизированных камер для сушки древесины. И это является одним из важнейших преимуществ комплексов конвективного типа BG Holztechnik.

Процессор анализирует показатели датчиков влажности древесины, температуры в камере, а также измерителей сравнительной влажности древесины с электродами и пластинками измерения. Всё это позволяет идеально сушить древесину любых пород и максимально оптимизировать сам процесс сушки. Контролировать его стало, как никогда, просто, благодаря расположенной на камере интуитивно понятной тачскрин-панели и специальному мобильному приложению, позволяющему пользователю влиять на работу сушильного комплекса  из любой точки мира.

Каждую камеру из этой серии отличает ряд уникальных преимуществ, чётко соответствующих определённым потребностям лесопромышленников. В зависимости от задач, которые предстоит решать с помощью сушильной камеры, производитель может предложить комплексы, ориентированные на различные размеры штабелей и объёмы вмещаемой древесины.

Крупный лесопромышленной комплекс или же частная лесопилка — размеры и мощности предприятия не имеют значения, поскольку сушильные камеры BG Holztechnik рассчитываются и изготавливаются с учётом индивидуальных особенностей и потребностей клиентов.

BG Holztechnik — это отточенные технологии производства

Первые сушильные камеры BG Holztechnik появились в 2012 году на предприятиях Новгородской, Тверской и Московских областей. Оборудование зарекомендовало себя у российского потребителя и снискало вполне заслуженное уважение у лесопромышленников.

Секрет такого успеха кроется в надёжности сушильных камер — применяемые производителем технические решения и компоненты от проверенных поставщиков, а также высокое качество и точность заводского изготовления обеспечивают многолетнюю бесперебойную эксплуатацию оборудования в любых условиях, что является немаловажным преимуществом для удалённых регионов России.

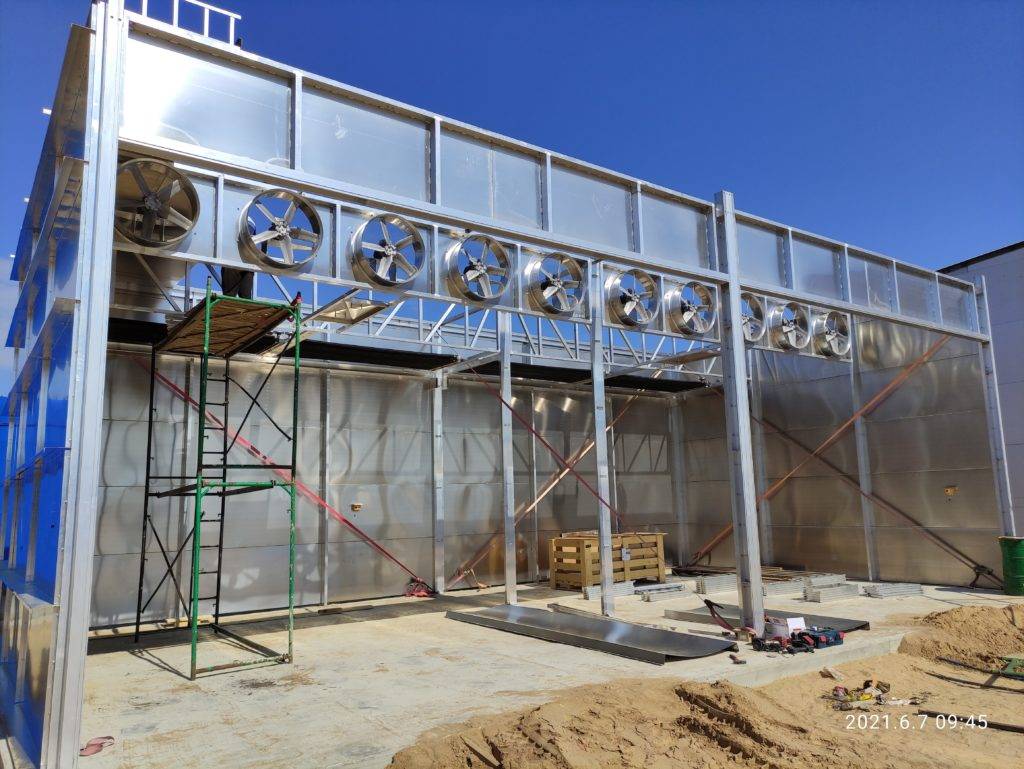

Сбор сушильной камеры

Основа  камер состоит из устойчивых секционных алюминиевых рам с большим количеством ферм, что позволяет выдерживать серьёзные снеговые и ветровые нагрузки. Сотовая конструкция панелей с поддерживающими профилями препятствует оседанию утеплителя. Все стыки герметизируются специальным промышленным силиконом.

Внутренние стены выполнены из высокопрочного алюминиевого сплава марки  AW 5754 H22 (Al Mg3), в составе которого присутствуют магний и кремний, что делает элементы конструкции сушильных камер BG Holztechnik сравнимыми по стойкости с корпусами морских судов, производимых из аналогичного материала. Все соединения в камерах производятся с помощью нержавеющих крепёжных элементов, что обеспечивает изделиям дополнительную надёжность.

Теплообменники изготовлены из нержавеющей стали с алюминиевым оребрением. Их особенность состоит в том, что они не требуют никакого дополнительного техобслуживания (а это экономия сил и времени), и равномерно, в течение всего срока службы, нагревают воздух и пиломатериал внутри комплекса.

Движение разогретого воздуха и его обмен обеспечивают специально подобранные осевые вентиляторы с двигателями в тропическом исполнении, предназначенные для работы в условиях высокой влажности и температуры. При этом крыльчатка и лопасти, используемые в вентиляторах, изготовлены из алюминиевого сплава, что значительно снижает вероятность поломки или неисправности оборудования.

Важно отметить, что за последний год сроки поставок комплектующих значительно выросли. Компания-производитель рекомендует планировать приобретение оборудования, включая камеры для сушки древесины, заранее.

Проблемы современных камер для сушки древесины

Работая на различных производствах я насмотрелся всякого. Даже с хорошими на первый взгляд заводскими сушильными камерами бывают проблемы. И протечки труб в результате коррозии, и постоянные издержки в связи с простойкой и неработой камеры по причине поломки и частого выхода из строя вентиляторов.

Но поговорим об аэродинамики. Проблема неравномерности просушки штабеля в тепловых сушильных камерах является одной из основных. В той или иной степени этой проблемой страдают почти все камеры. Причин тому множество. Два примера:

  1. Прохождение сушильного агента между рядами штабеля может снижаться до такой степени, что мало будет чем отличаться от естественной вентиляции без обдува вентиляторами.
  2. При однонаправленном обдуве в одном конце штабеля древесина будет недосушена, на другом пересушена.

Для борьбы со вторым случаем используют реверсивные вентиляторы. Но игра с их количеством и расположением не всегда приводит к достойному результату. Здесь в дело вступают точные расчеты и грамотное проектирование сушильной камеры, что выполнить могут далеко не все. На 100% решить проблему качества и равномерности просушки не удалось еще никому, да и вряд ли удастся. Принцип любого производителя – это максимально снизить процент брака и приблизиться к идеальным показателям насколько это возможно.

Вентиляторы в камере не должны быть выносными, ввиду длинного вала они чаще выходят из строя, требуют более тщательного обслуживания и обладают меньшим КПД. Влаготермозащита двигателя должна быть F (до 85 °С) либо класса Н (до 130 °С), и иметь реверс с КПД до 90%.

В стенах сушильной камеры должен использоваться частый шаг реек, чтобы исключить проседание минеральной ваты. А вентилируемые зазоры должны высушивать утеплитель при случайном попадании влаги.

Во избежании проблем, помимо соблюдения такого важного условия как равномерность продува поперек штабеля с обязательным реверсом, необходимо помнить о герметичности камеры, поддержании нужного температурно-влажностного режима, а также правильной укладке пиломатериала
