Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Строим крышу беседки своими силами

Основная сложность, с которой новичку приходится сталкиваться при обустройстве четырехскатной крыши, заключается в необходимости максимально точной состыковки всех деталей стропильной системы. Все балки, распорки, стропила, венцы и наконечники изготавливают своими руками на земле, и только потом поднимают на верхушку беседки и пошагово собирают согласно составленной карте.

Простейший вариант четырехскатной крыши

Перед тем как сделать четырехскатную крышу для беседки на компьютере, необходимо определиться с конструкцией стропильной системы. Если опыта постройки немного, то в качестве первой пробы можно собрать простейший вариант четырехскатной крыши.

После обшивки внутри полученного квадрата из бруса или доски необходимо установить диагональные распорки, в дальнейшем, при необходимости они могут быть использованы для сборки потолочного перекрытия. В точке пересечения двух диагоналей устанавливают вертикальную стойку, высотой 60-70 см, при стороне квадрата в 2-2,5 м. Стоечный брус необходимо временно зафиксировать боковыми подкосами из горбыля.

Следующим шагом является установка диагональных стропил. Делается это попарно. Каждую пару вырезают заранее, поднимают на крышу и сращивают гвоздями на стойке. Чтобы соединить стропила со стойкой, необходимо выполнить запил концов под углом, чтобы балка опиралась на стойку не точкой, а плоскостью среза. Аналогичным образом устанавливается вторая пара диагоналей четырехскатной крыши.

К сведению! Все сборочные операции четырехскатной крыши выполняют только с помощью гвоздей, после окончательной сборки оголовок стойки и опоры укрепляют столярными саморезами с шестигранными головками.

После привязки диагоналей на центральной стойке замеряют и размечают линию запила опорной поверхности на верхнюю обвязку беседки. Здесь же по месту вырезают угловые сектора и крепят стропила на обвязочный брус. Готовый каркас временно стягивают горизонтальными досками. Чтобы стропильный четырехскатный каркас не деформировался до укладки на скаты обрешетки, диагонали соединяют между собой горизонтальными врезными затяжками. Две балки затяжек устанавливают крестом, без соединения, концы прибивают к серединам диагоналей без врезки в дерево.

Собираем обрешетку и кровельное покрытие четырехскатной крыши

Следующий шаг – нарезка и установка нарожных стропил. Первыми набиваются центральные стропильные балки, которые необходимо закрепить на центральной опоре так, как показано на схеме.

Затем вырезают и устанавливают остальные нарожники с шагом в 1/6 от габарита беседки. Каждый нарожник запиливается на концах аналогично диагональным стропилам. Специалисты советуют вырезать все стропила с запасом по длине не менее 100 мм. После того как будет уложена обрешетка, можно будет подрезать края и набить карнизную планку.

В качестве обрешетки четырехскатной крыши лучше всего использовать фанеру, вагонку или шпунтованную доску. В любом случае, кровлю беседки нужно зашивать всплошную. Такое решение обеспечит повышенную жесткость каркаса и одновременно позволит использовать в виде подложки рулонную гидроизоляцию.

После укладки обрешетки с помощью битумной мастики наклеивают рубероид или изоспан, верхушку дополнительно оббивают конусным козырьком из жести, чтобы укрепить полотно на верхней кромке. Можно оставить четырехскатную крышу беседки крытой рубероидом, но такой вариант выглядит не очень красиво, поэтому поверх гидроизоляции настилают профлист, металлочерепицу или ондулин. В этом случае потребуется дополнительно уложить доборные элементы — коньковый колпак и дождевые планки. По карнизу четырехскатной крыши нужно набить ветровую планку и при необходимости установить водосточные желоба.

Шатровая крыша: идеальные геометрические формы

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

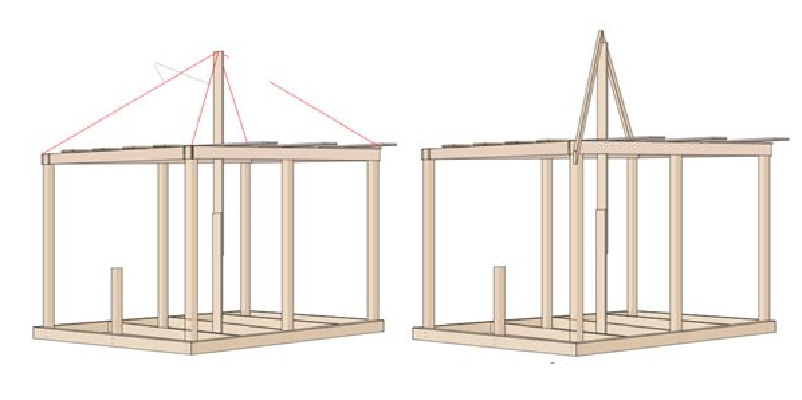

  • Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
  • Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
  • Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.

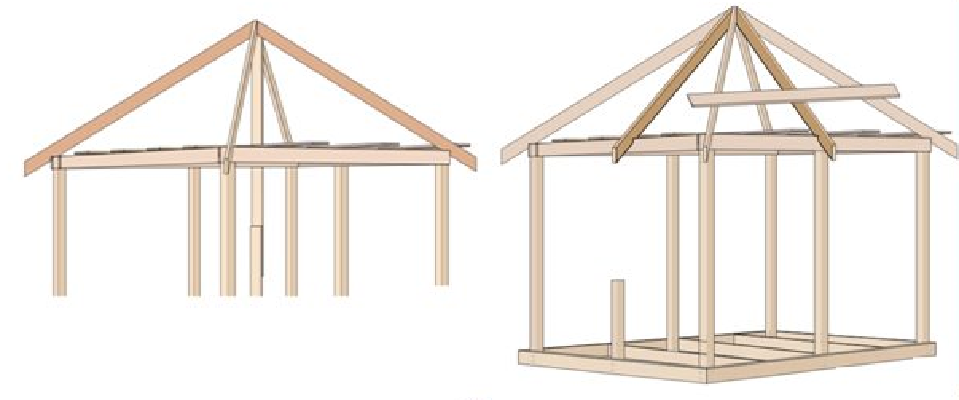

  • Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
  • Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
  • Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
  • Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
  • Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
  • Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
  • Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
  • Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
  • Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
  • Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Шатровая кровля – самостоятельная сборка

Конструкция настолько простая и понятная, что вам не понадобятся сложные чертежи четырёхскатной крыши для сборки. Достаточно простейшей схемы каркаса с обвязкой вверху. Четыре стропила направляются от углов и соединяются в одной точке. В центре каждого треугольника будет установлена перемычка. Она делит треугольник ската пополам. Для большей прочности и равновесия вместе с центральными перемычками устанавливают дополнительные опорные стойки, как это показано на рисунке.

Обвязка. Стойки беседки установлены вертикально, крепление верхней обвязки выполняется поверх конструкции. Брус укладывается и крепится по периметру. По углам брусья соединятся встык или вполдерева, используются крепежные метизы.

Монтаж стропильных ног. Чтобы нарезать 4 одинаковые заготовки, берут брус размером 5 х 5 см или доску 2,5 х 10 см. При создании заготовок учитывают, что верх шатровой крыши должен быть выше обвязки примерно на 80-100 сантиметров. Что касается диагональных стропил, в идеальном сценарии они выходят за край на 30-50 сантиметров, образуя свес.

Сборка. Чтобы собрать стропила, все материалы заносятся поверх каркаса и крепятся метизами и саморезами. Вверху стропила образуют узел, все торцы запиливаются.

Установка поперечных стропил. Дальнейшая обшивка. Когда угловые стропила готовы, выполняется монтаж перемычек по центру. Их длина должна быть такой, чтобы края перемычек и свесов на стропилах совпадали. После сборки стропил можно обшить каркас фанерой или доской – последняя укладывается горизонтально. Чем меньше зазоров будет между обшивкой, тем лучше. Для дополнительной гидроизоляции крышу покрывают полиэтиленом. Финальный этап – подбор и настил кровельного материала. Чем меньше весит покрытие, тем лучше – нагрузка на беседку будет минимальной. Можно взять мягкую черепицу или аналогичное покрытие.

Как подобрать материал для кровельной конструкции?

При выборе кровельного надежного материала, предназначенного для покрытия беседки, стоит учесть его долговечность, внешнюю привлекательность, массу, тип крепления и стоимость.

Варианты кровельного настила

Подыскивая, чем покрыть беседку, основывайтесь на преимуществах легких материалов. Современные производители предлагают:

  • прочные листовые изделия – металлочерепицу и профнастил. Каркас, покрываемый металлическими пластинами, приобретает фантазийную конфигурацию. Обилие расцветок позволяет воплотить в жизнь необычные декоративные идеи. Среди недостатков металла – плохая шумоизоляция, которая устраняется специальными подкладками;
  • битумные «лепестки». Красивая мягкая и прочная кровля, укладываемая на беседку, состоит из нескольких слоев – стеклохолста, окисленного битума, минерального слоя, клейкого битума и кремния, создающего эффект глиняной кровли. Покрытие из мягкой черепицы характеризуется разнообразными формами пластин, невосприимчивостью к окислению, химическим веществам;
  • листы поликарбоната. Легкий пластиковый материал отличается гибкостью, возможностью создания крыши, у которой один, два или 4 ската. Качественный пластик монолитного или сотового типа позволяет выполнять арочные конструкции. Главное преимущество, которое получит выбранная для беседки поликарбонатовая кровля шумоизоляция. Пластик не пропускает звуки дождя или града;
  • ондулин. Лучше изделия, чтобы накрыть крышу беседки, просто не существует. Небольшой вес, прочность, усиление листа 10-ю волнами делают покрытие из ондулина долговечным и простым в монтаже. Стандартный пластик имеет толщину 3 мм, длину – 2 м и ширину – 95 см. Не хватает чего-то особенного? Закажите нарезку материала;
  • натуральный гонт. Деревянный материал выполняется из хвойных (ель, пихта, кедр) или лиственных пород (ясень, дуб) в виде планок толщиной 2 см. Подобное сооружение дополнит дизайн беседки из дерева, но на эффектную конструкцию придется потратить немало средств.

Выбранный владельцем дачи материал, предназначенный для создания крыши привлекательной беседки, должен соответствовать требованиям СНиПа I I-26-76. Документ учитывает формирование угла наклона кровельной конструкции согласно климату региона – осенним или зимним осадкам. Кровля для беседки из огнестойких материалов обязательна, когда в ней обустраивается мангал или декоративный очаг.

Расчеты и составление чертежа

Перед покупкой кровельного материала составьте проект. Разработанная схема требуется для определения количества расходников, нагрузки и конфигурации сооружения

В расчетах важно показывать:

  • общую массу, которую будет иметь стропильный каркас;
  • вес кровельного пирога;
  • снеговую и ветровую амплитуду региона;
  • общее весовое значение дополнительного оборудования – антенны, системы вентиляции или дымохода.

Основа, которую вы будете накрывать, определяется финишными материалами и способом крепежа.

Правила составления эскиза

Надежная крыша для беседки своими руками получится, если эскизный проект разработан с учетом нагрузки стропильной системы. В чертеже нужно указать:

  • Вес гидроизоляционных конструкций, покрытия, дополнительных элементов.
  • Угол наклона, который имеет предназначенная для дачной беседки надежная кровля.
  • Шаг обрешетки в зависимости от выбранного материала.
  • Стропильная система – длина и размер сечения брусьев, размер каркаса, подкосы и затяжки.
  • Монтажные узлы.

Вся информация вносится в проект и сравнивается с нормативами СНиП, которые демонстрируют как правильно сделать безопасную крышу загородной беседки своими руками

Типы стропил для четырехскатного сооружения

Стропильный каркас для кровли на 4 ската предусматривает применение нескольких разновидностей стропил:

  • диагональных. Накосные изделия из балок или деревянных досок выдержат массу материала вне зависимости от того, чем накрыть беседку вы решили;
  • промежуточных. Центральные опорные детали служат для соединения опоры и конька, нарожников. Креплением центральных стропил соединяют накосники и каркас.

Чтобы было проще выполнить замеры, нужно определить осевую линию на верхней части обвязки и вычислить половину толщины конька. После расчетов требуется отметить уровень первого из промежуточных стропил, совместить его с предыдущим и определить место 2-го промежуточного стропила. Замеры легче делать деревянной рейкой длиной 2-3 м, прорабатывая каждый из углов. Хороший чертеж облегчит монтажные работы, ведь беседка, созданная без красивой крыши, выглядит неэстетичной.

Выбор подходящего кровельного покрытия

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Самые распространенные типы четырехскатной крыши для беседки

Четырехскатные крыши имеют несколько основных разновидностей, каждая из которых обладает эксплуатационным и техническими особенностями.

Рассмотрим детальнее каждую из них, чтобы иметь полное представление о вариантах и иметь возможность выбрать оптимально подходящий из них для конкретного случая.

Вальмовая крыша

Вальмовая крыша считается зарубежной классикой, потому как уже долгое время пользуется большой популярностью в других странах.

Популярность обусловлена относительно простой конструкцией, которая при этом является достаточно прочной и надежной.

При этом стоит отметить отличные эксплуатационные характеристики такой крыши и ее срок службы, что играет очень большую роль при выборе конкретного типа крыши.

Обратите внимание, на вальмовых крышах необходимо устанавливать стропила, которые направлены к углам стен

Это техническая особенность данного вида крыш, которая также позволяет достичь максимально возможного уровня прочности и надежности, что очень важно

Потому как именно накосные (диагональные) стропила принимают на себя основную нагрузку всей конструкции. От качества их возведения напрямую зависит долговечность и надежность самой крыши.

Диагональные стропила длиннее, чем обычные, также к ним набиваются дополнительные стропила для существенного усиления.

Они называются нарожниками и помогают равномерно распределять нагрузку.

Обратите внимание, если необходимо достичь способности крыши выдерживать значительно большую нагрузку, нужно обратить внимание именно на диагональные стропила

Учитывая тот факт, что в классической конструкции они играют основную роль, при необходимости увеличить порог прочности диагональные стропила делаются спаренными.

Это позволяет существенно увеличить устойчивость к внешней нагрузке.

Шатровая крыша

Шатровая стропильная система пользуется очень большой популярностью. В первую очередь она востребована в регионах, где регулярно выпадает большое количество снега.

Необходимо понимать, что по мере накопления снега на крыше, он создает достаточно существенную нагрузку на конструкцию, если вовремя его не убирать.

Чтобы не чистить снег с крыши самостоятельно каждые 1-2 дня, рекомендуется обратить внимание на шатровую стропильную систему

Ее особенность заключается в том, что она имеет форму пирамиды, а угол наклона каждой из ее плоскостей индивидуален и полностью зависит от конкретного проекта.

Таким образом, используя шатровую стропильную систему, можно создать красивую, объемную крышу, на которой не будет скапливаться снег.

Под собственным весом он будет скатываться вниз, что очень удобно.

Шатровая крыша органично выглядит на квадратных постройках, также она отлично отводит талую и дождевую воду, что является большим плюсом.

Китайская крыша

Китайскую крышу часто называют более сложной формой шатровой стропильной системы. Это объясняется их большим сходством в конструкционном плане.

Однако у китайской крыши есть существенное отличие — загнутые к небу края.

Фактически это такая же шатровая крыша, с тем только отличием, что она имеет более широкие края, которое слегка приподнимаются вверх и таким образом сильно выступают за периметр постройки.

Основное преимущество такой крыши — большая площадь защиты от осадков и дождя, что очень удобно.

В Китае и Японии такие крыши являются основным видом, потому как они отлично подходят для особенностей тех регионов, в частности повышенных сейсмических активностей.

Советы

Конструкция двускатной кровли

Лаги из дерева монтируйте так, чтобы они повторяли форму крыши строения. На этом этапе работ вам стоит решить какой будет крыша постройки: в виде купола или двухъярусной.

Собирая каркас, в качестве крепежа используйте саморезы, после этого каркас можно обшить металлическими листами. Крыша готова. Такой вариант крыши подходит в том случае, если вас не станет смущать дождь, который будет звучно барабанить по металлической крыше.

Пирог двускатной крыши Обратите внимание! Чтобы шум дождя не мешал вам, стоит сделать крышу с повышенной шумоизоляцией. Каркас покройте фанерой, а затем мягким кровельным материалом

Крышу беседки можно сделать полностью деревянной или покрыть шифером, металлочерепицей.

Каким материалом покрыть крышу решать вам, но при этом вы должны точно знать, какой объем финансовых средств вы можете потратить на строительство беседки и отделку крыши.

Рекомендуем:

  • мангала из кирпича своими руками (пошаговая инструкция);
  • как сделать мангал из металла своими руками;
  • как выбрать хороший шуруповерт.

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

  1. Мауэрлат.
  2. Лежни.
  3. Конёк и стойки.
  4. Стропила и нарожники.
  5. Обрешётка.
  6. Утепление.
  7. Кровельное покрытие.
  8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки


В случае железобетонного перекрытия стойки устанавливают прямо на него. Их крепят уголками, которые в свою очередь соединяют с бетоном дюбелями, а с древесиной стоек саморезами. Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

  • Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
  • Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
  • Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
  • Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
  • Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Как выглядитбеседка с вальмовойкровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей. За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

Полуоткрытаябеседка, где нижняя часть стен прикрытаглухими панелями, а верхняя полностьюоткрыта, создает ощущение легкостиконструкции, но при этом уютна. В ней пополу не гуляет сквозняк и можно спокойноотдыхать, устроившись в мягких креслах.

Вальмоваякрыша – это тип четырехскатнойконструкции, где хотя бы два ската должныбыть треугольной формы, они именуютсявальмами. Два других ската могут бытьтрапецеидальной формы, тогда здесьбудет присутствовать конек.

Четырехскатнаякровля может быть реализована безприменения конька – это шатровоепокрытие, которое также относится ккрышам вальмового типа, чащеих обустраивают над квадратнымибеседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания – глухой настил из листового материала, например ОСП, или обрешетка из доски.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
