Преимущества использования пленочного обогрева
ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:
- оптимальное и равномерное распределение температуры по всей площади пола;
- экономность;
- оптимальный уровень температуры пола – в пределах 45 градусов;
- быстрый прогрев поверхности;
- простота монтажа и ремонта;
- отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
- длительный срок бесперебойной работы.
Инфракрасный пленочный теплый пол Luchi
Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов, но вложения будут полностью оправданы, если учесть все достоинства системы.
Инфракрасный теплый пол
Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.
Структура инфракрасного теплого пола
Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:
- Равномерный прогрев комнаты.
- Всегда теплое напольное покрытие.
- Температура внизу комнаты даже теплее, чем вверху.
- Экологически чистые материалы.
- Экономит электроэнергию больше, чем кабельный.
Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.
В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.
Схема монтажа инфракрасного теплого пола

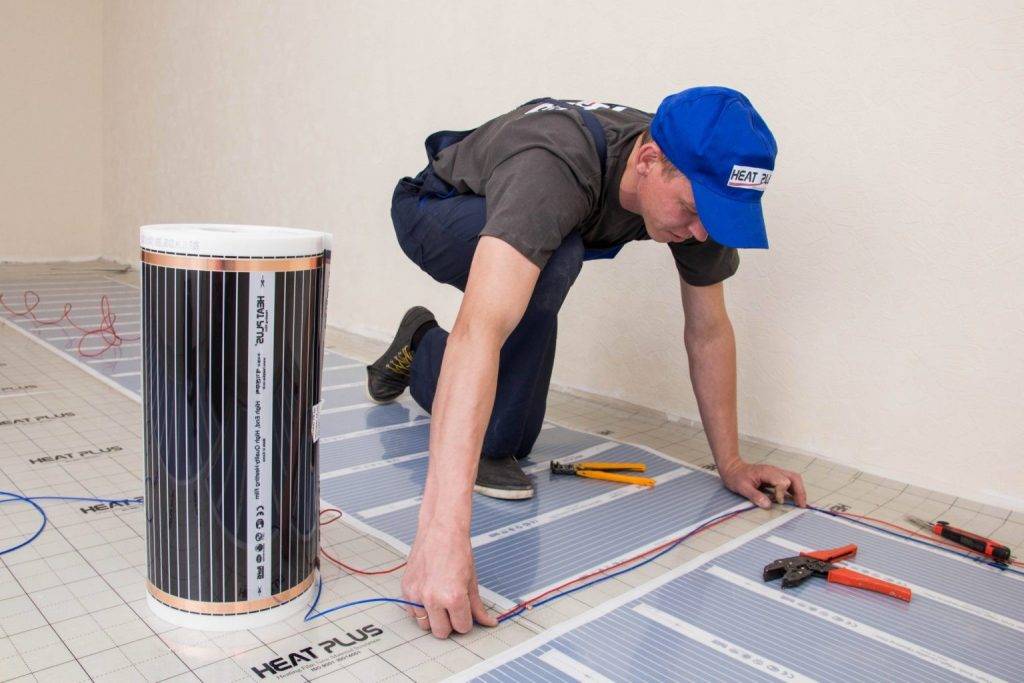

Пошаговая установка теплого инфракрасного пола
Что понадобится для установки:
- Теплоотражающее покрытие.
- Термостат (обычно, идет в комплекте).
- Инфракрасная пленка.
Инфракрасный теплый пол
Шаг 1. Очищаем поверхность
Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.
Выравнивание пола перед укладкой инфракрасного теплого пола
Шаг 2. Покрываем теплоизоляцией
Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника — там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.
Покрытие пола теплоизоляцией
Шаг 3. Разрезаем и укладываем ИК пленку
Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.
Отрезать рекомендуется по специально предназначенным полосам
Укладываем пленку медными элементами вниз
Шаг 4. Подключаем к питанию

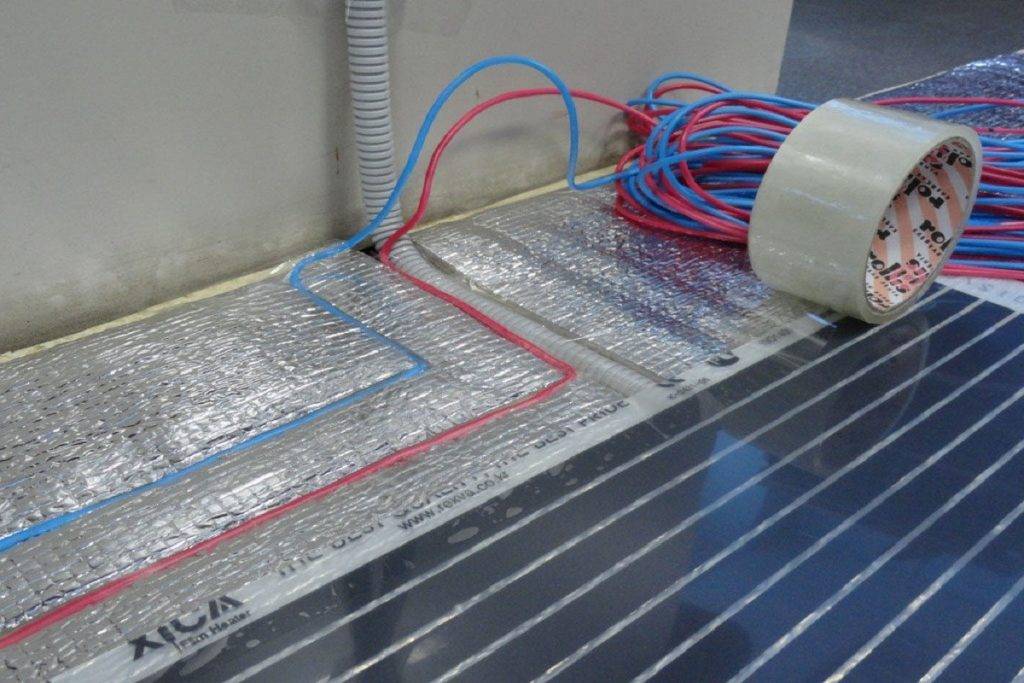

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.
Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям
Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

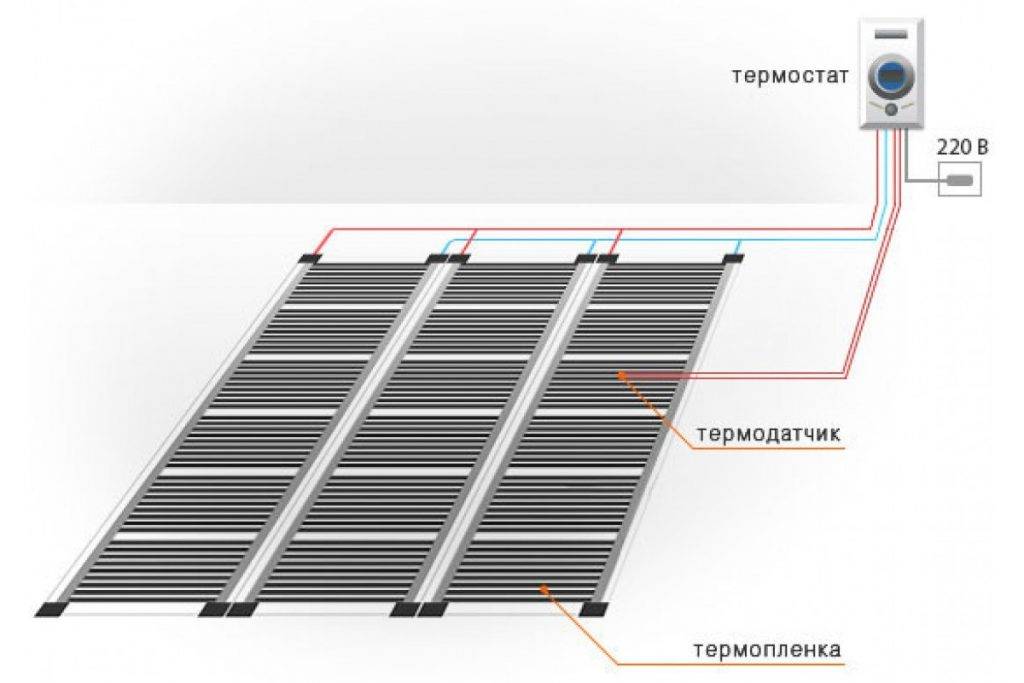

Схема подключения питания, датчика температуры и контура пола к терморегулятору
Шаг 6. Проверяем и подключаем к электричеству
Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.
Пошаговая установка теплого инфракрасного пола
Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.
Видео — Монтаж инфракрасного теплого пола
Лучший подогрев под ламинат – инфракрасный
Инфракрасный пол – наиболее щадящая ламинат новейшая обогревательная система. В ней используется специальная тонкая термоплёнка. Состав покрытия плёнки – графитовый (он же углеродный) или биметаллический (сплав меди и алюминия между полиуретановой плёнкой) – выделяет инфракрасное излучение при подключении к электричеству.
В силу специфики конструкции подготовительные работы для монтажа инфракрасного тёплого пола не требуются. Необходимое оборудование – электропроводка, зажимы – входит в комплект.
Теплоотражающая подложка, инфракрасная плёнка, выравнивающая подложка, ламинатное покрытие – это слои и они же этапы монтажа инфракрасного тёплого пола. Необходимое оборудование для установки: терморегулятор с датчиком температуры, подложки термоотражающая и влагоотталкивающая, отвертки, скотч, нож, пассатижи, ножницы.
Инфракрасный пол — Фото 10

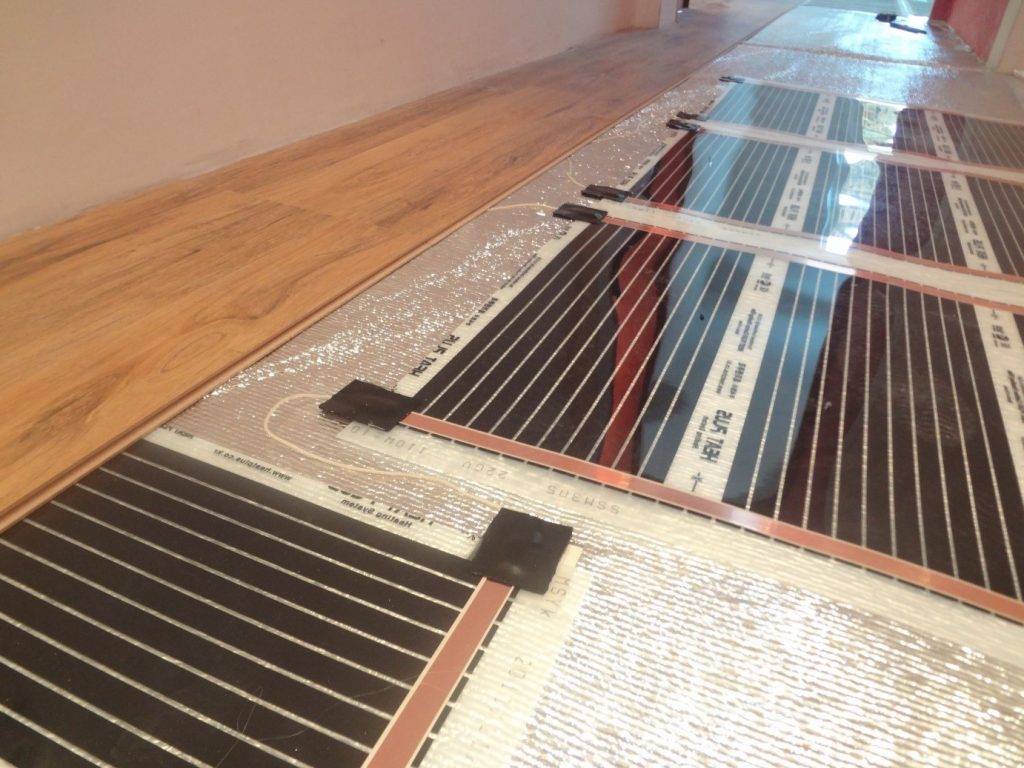

Монтаж инфракрасного теплого пола под ламинат — Фото 11
Основные достоинства инфракрасного подогрева ламината:
- монтаж термополос и подключение к сети проводится за 2-2,5 часа. Применяя инструкцию, его можно укладывать самостоятельно;
- прогрев равномерный и медленная отдача тепла после отключения;
- использование электроэнергии более экономичное в сравнении с нагревательным кабелем;
- не сушит воздух;
- легкий демонтаж и возможность повторной установки.
Особенности монтажа инфракрасного тёплого пола под ламинат:
- Водоотталкивающей плёнкой и плотным термоотражающим материалом (пенофол, изолон и др.) застилают всю площадь помещения. Термоплёнка размещается только в свободной зоне (минусуется пространство с углами, мебелью, бытовой техникой у стен). Это экономит расходный материал и энергоноситель.
- Для фиксирования инфракрасной плёнки зажимами делают вырезы в теплоотражающей подложке.
- Термополосы укладывают на удалении от нагревательных приборов (10-50 см).
- Нельзя применять утеплители и пароизоляцию с алюминиевым покрытием.
- Необходимо заземление.
- Примерный расход плёнки:
- при наличии основного отопителя для подогрева пола требуется инфракрасной плёнки 50% от его площади (90-150 Вт/м2 мощность);
- если нет других отопителей и плёночный тёплый пол под ламинат нужен как основной источник отопления, расход плёнки до 80% от всего пола (150 Вт/м2 мощность).
- Повреждённую плёнку запрещено устанавливать.
Подробную консультацию об оптимальных соотношениях характеристик ламината и системы «Тёплый пол» дадут в специализированных магазинах.
Основные характеристики ламината для теплого пола
С точки зрения специалистов, лучший ламинат для тёплого пола должен иметь:
- Низкие теплоизоляционные свойства, на которые влияют плотность и толщина панелей. Чем ниже теплопроводность, тем менее эффективно будет работать система отопления.
- Замковые соединения. В зависимости от температуры панели, пусть и незначительно, изменяют свои геометрические размеры. Это исключает возможность применения клеевых соединений.
- Эксплуатационный класс не ниже 32-го. В противном случае он быстро разрушится из-за температурных деформаций.
Придётся отказаться и от укладки толстой шумоизолирующей подложки под ламинат с низким уровнем теплопроводности. Если для индивидуальных загородных домов это не представляет серьёзной проблемы, то в квартирах, расположенных в многоэтажных зданиях, зачастую приходится применять сложные технологические решения.
Размышляя о том, какой ламинат для тёплого пола выбрать, следует принимать во внимание предполагаемые условия эксплуатации:
- Для кухонь и санузлов лучше предпочесть материал, способный выдерживать высокую влажность.
- Для прихожих – напольные покрытия, выдерживающие высокие механические нагрузки.
- В отделке спален и детских комнат использовать панели, не содержащие вредных для здоровья веществ.
На ламинате для тёплого пола необходимая информация указывается в обязательном порядке. Изделия, не имеющие соответствующей маркировки, считаются непригодными для обустройства полов с электрическими системами обогрева. Сколь бы привлекательной ни была их цена, тратить средства на их приобретение явно не стоит.
Маркировка ламината для теплого пола
Тем, кто желает добиться наилучших результатов, специалисты рекомендуют обращать внимание на продукцию таких производителей ламината, как:
- Prego,
- Kronotex,
- Classen,
- Quick-Step,
- Kronostar.
Ни в коем случае нельзя забывать, что существует и другая сторона проблемы. Прежде, чем выбирать ламинат для тёплого пола, нужно определиться с параметрами отопления. В нашем случае – выбрать электрический тёплый пол под ламинат. На рынке строительных и отделочных материалов присутствует множество производителей, заявляющих, что именно их продукция обладает оптимальными характеристиками. Насколько можно доверять подобным утверждениям?
Теплый пол: достоинства и недостатки
Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.
Укладка ламината на теплый пол
Водяной теплый пол под ламинат
Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.
Теплый пол в древнем Риме
Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:
- комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
- незаметность системы для глаза;
- возможность использования в любом помещении.
Теплый пол под ламинат
Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.
Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

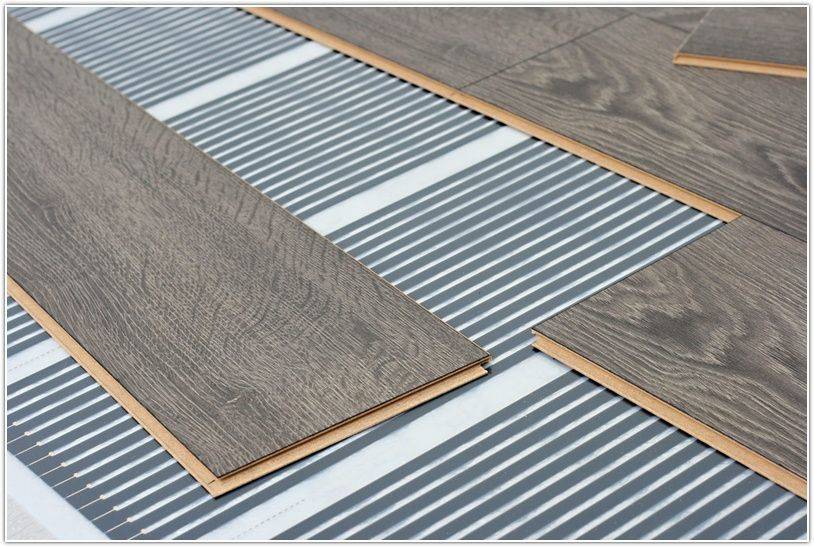

Укладка ламината поверх пленочного теплого пола
Сравнение электрических полов, какой выбрать?
Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.
Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.
Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.
Выбор подложки под ламинат на теплый пол
- хорошие тепло- и звукоизоляционные свойства;
- надежная гидроизоляция (особенно для водяных систем);
- устойчивость к повышенным температурам и механическим нагрузкам;
- долговечность (не менее чем у ламината);
- устойчивость к гниению, плесени;
- экологичность.
Выбор подложки учитывает механические нагрузки и экологичность.
| Бетон | Стелить подложку можно только при обустройстве гидроизоляции, поскольку стяжка пропускает капиллярную влагу. Для бетона рекомендуется перфорированная подстилка с хорошими теплоизоляционными свойствами. Подойдут полистирол, пенополиэтилен. Под дорогой ламинат лучше использовать натуральную пробковую либо хвойную подложку |
| Дерево | Подойдут любые варианты подложки. Например, пробковая, хвойная, битумно-пробковая. Главное — дерево должно «дышать». В нежилых комнатах допускается монтаж пенополиэтиленовой и пенополиуретановой подстилок |
| Водяной | Подложка расположена над трубами. Поэтому оптимальной станет подстилка, устойчивая к повышенной влажности и конденсату. Например, из пенополиэтилена |
| Инфракрасный | Подложка укладывается под пластины пола, что исключает проблемы с теплопередачей. Поэтому подойдет подстилка из пробки, фольги |
| Кабельный | Такой пол чаще укладывается под бетонную стяжку, поэтому лучше использовать в качестве подложки полиэтилен в рулонах. Можно применять пробковую подстилку, т.к. она не подвержена деформации и усадке |
Плюсы и минусы электрического теплого пола
Практика использования электрических «теплых полов» выявила все сильные и слабые стороны способа. К плюсам относятся:
- долговечность. Производители обогревательных матов на основе тонкого кабеля говорят об эксплуатационном ресурсе в 50 лет. Опыт пока не позволяет проверить такие заявления. Есть только подтвержденные данные в 10-15 лет, при этом для всех видов кабеля;
- отсутствие ограничений по типу зданий, виду помещений и основанию пола — можно монтировать в квартирах и частных домах, детских комнатах, спальнях, кухнях, ванных комнатах и т.д., на бетонное основание (стяжку) и деревянный пол;
- тонкая настройка — температуру можно регулировать в пределах 0,1oС;
- простой монтаж — сборку системы хозяева могут выполнить своими силами;
Схема электрического «теплого пола».
- приемлемая стоимость комплекта, по сравнению с «теплым полом» на основе жидких теплоносителей;
- компактность — у дома или квартиры не крадутся полезные метры жилой площади;
- не требуется обслуживание;
- равномерный прогрев пола, что повышает уровень комфорта.
К недостаткам в первую очередь относится высокая стоимость отопления — на обогрев двухкомнатной квартиры потребуется 10-15 кВт/час электроэнергии. Среди других минусов:
- необходимость стяжки уменьшает высоту потолка на 7-10 см;
- в квартирах с газовым отоплением требуется замена подводящей электропроводки (старая не рассчитана на такие нагрузки), что сильно удорожает ремонт;
- потребность строго следовать инструкциям при включении и выключении;
- сложный ремонт при пробое кабеля, правда, в разы проще, чем при возникновении проблем у водяного «теплого пола».
Как выбрать пол
Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.
Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.
Нагревательный элемент
1. Кабельный электрический теплый пол под ламинат.
При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:
- самый дешевый;
- ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
- стяжка дольше держит тепло.
Минусы:
- энергоемкость;
- теплоэффективность ниже, чем у других видов;
- стяжка «съедает» полезное пространство.
2. Кабельные маты.
Плюсы:
- толщина кабеля небольшая (около четырех миллиметров);
- невысокая мощность и энергопотребление;
- возможен сухой монтаж покрытия на подложку.
Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.
3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:
- простая укладка, стяжка не требуется;
- теплоэффективность самая высокая.
То же самое относится к матам на алюминиевой основе.
Схема устройства электрического теплого пола под ламинат.
Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора.
4. Многослойные маты уже включают в себя все необходимое:
- полимерная теплоизоляция;
- отражающая фольга;
- кабель;
- защитное покрытие из прорезиненного пластика.
Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.
Ламинат
Для теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:
- плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
- термическое расширение меньше – доски не будут деформироваться при повышении температуры;
- при нагреве не выделяются вредные летучие компоненты.
Те ламинаты, которые можно брать, имеют в маркировке температурный значок.
Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.
Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.
Класть или не класть подложку
Подложка – тепло/звукоизолирующий материал.
Поэтому:
- если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
- если звукоизоляция необходима – нужно класть.
Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.
Важные моменты при выборе ламината для теплого пола
Совместимость теплого пола и ламината зависит от характеристик самого ламинированного изделия.
Поэтому при выборе ламината рекомендуется учитывать следующие важные моменты.
Первый важный момент
Ламинат должен обладать требуемыми характеристиками, т.к. для укладки на теплый пол подходит только тот ламинат, на упаковке которого имеются соответствующие значки, означающие, что ламинат не боится повышения температуры:
Или такой значок с надписью «Warm Wasser» обозначает, что данный ламинат можно укладывать на водяной теплый пол.
Другие виды ламината, не имеющие маркировки, обозначающей возможность монтажа на теплые полы, при нагреве будут деформироваться, разрушаться, а также из них могут испаряться вредные вещества.
Это связано с тем, что технология производства ламината предназначенного для укладки его на теплые полы отличается, как по стоимости, так и по качеству выпускаемой продукции.
Плотность такого ламината выше обычного примерно в 1,5 раза, поэтому он выдерживает более высокие температуры.
Второй важный момент
Вредные вещества, содержащиеся в ламинате не должны превышать допустимых норм, в противном случае, при нагреве от 26 градусов и выше, из ламината будут выделяться ядовитые пары формальдегида, причиняя вред здоровью людей, находящихся в помещении.
Чтобы подобного не происходило, следует выбирать ламинат со значком первого или нулевого класса эмиссии формальдегида, где «HCHO» — формула формальдегида.
Класс эмиссии – это показатель содержания вредных веществ в отделочных материалах, в т.ч. и в ламинированных напольных покрытиях.
Данные вещества сами по себе не наносят вред, но вредны их испарения, и происходят они при нагреве или повышенной влажности.
Самой экологически чистой, является продукция с маркировкой «Е0», на сегодняшний день такие изделия довольно сложно найти.
Наиболее часто для укладки на теплый пол используют ламинат с маркировкой «Е1».
Значок «Е1» означает минимальное содержание формальдегида – менее 10мг на 100г сухого материала.
Третий важный момент
Ламинат должен соответствовать основным требованиям Европейского союза, и иметь на упаковке специальный знак «CE» (европейское соответствие), свидетельствующий о прохождении процедуры оценки соответствия гармонизированным стандартам Евросоюза.
Изделия с таким знаком являются безвредными для здоровья его потребителей, и окружающей среды.
Все эти значки говорят о том, что ламинат должен быть высокого качества, а значит достаточно дорогим.
Важно понимать, что дешевая продукция несет в себе много различных угроз, которые в последствии потребуют гораздо больших финансовых затрат, чем на качественную продукцию напольного покрытия и системы теплого пола. Исходя из выше изложенного понятно, что теплый пол под ламинат следует выбирать исходя из конкретной ситуации и своих предпочтений. Исходя из выше изложенного понятно, что теплый пол под ламинат следует выбирать исходя из конкретной ситуации и своих предпочтений
Исходя из выше изложенного понятно, что теплый пол под ламинат следует выбирать исходя из конкретной ситуации и своих предпочтений.
» height=»20″ width=»20″>
Инструкция по монтажу инфракрасной системы
Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:
- В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
- Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
- Производится разравнивание, подготовка и очистка основания под монтаж оборудования.
- Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
- После плёнки под ламинат кладётся теплоизоляционный слой.
- Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
- Производится соединение сердечника питающего провода с кабелем тёплого пола.
- Контакты изолируются специальными диэлектрическими материалами.
- Проверяется работоспособность устройства после подачи питания.
- Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
- На завершающем этапе, монтируются ламели чистового покрытия.
Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.
Электрический теплый пол под ламинат: особенности укладки
Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет
Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка
Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах
Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.
Экструдированный пенополистирол для теплого пола
Пробковая подложка под теплый пол и ламинат
