Особенности, достоинства и недостатки плит ленточного фундамента

Преимущества и особенности плитного основания

Принимая решение монтировать фундамент ленточного типа с монолитной плитой, необходимо четко понимать с какими положительными и отрицательными его сторонами придется столкнуться как мастерам, так и хозяевам будущего дома. Основными плюсами монолитного базиса ленточного типа являются:

  • Высокая прочность фундамента. Технология армирования бетонной подушки-плиты позволяет увеличить способность фундамента выдерживать повышенные нагрузки.
  • Возможность возведения здания как на простых грунтах, так и на грунте с неподходящими под строительство особенностями (торф, глина, суглинок, высокое расположение грунтовых вод и пр.).
  • Длительный срок службы фундамента, исчисляющийся в десятках и сотнях лет.
  • Возможность возводить на таком базисе дома любой этажности и назначения.
  • Снижение расходов на обустройства пола на первом этаже, поскольку монолитная залитая плита уже является полом.

Но при всех своих положительных сторонах плитный фундамент ленточного типа имеет и некоторые минусы. Таковыми являются:

  • Необходимость проведения более точных и тщательных сложных расчетов;
  • Чрезмерно большой расход строительных материалов;
  • Необходимость привлечения дополнительных рабочих или же большие затраты времени и сил на строительство такого фундамента-плиты;
  • Трудозатратность процесса при подготовке котлована под заливку монолитной плиты внутри ленточного основания;
  • Сравнительно высокая стоимость проведения работ в отличие от устройства стандартного ленточного фундамента.

Начало работ по устройству плавающего основания

В первую очередь, согласно плана дома, заливают ленточный контур. Под него необходимо подготовить траншею заданных параметров, на дно которой укладывают песчаную подушку.

Следующим слоем будет гидроизоляционный материал, а потом уже пойдет процесс устройства опалубки и заливки раствора. Однако стоит знать, что ленточный фундамент бывает двух видов:

  • Монолитный — залитый из приготовленного раствора;
  • Сборный — собранный из готовых железобетонных блоков.

Для второго варианта устройства основания потребуется привлечение специальной техники и больший расход средств. Кроме того, всегда стоит помнить, что ленточный фундамент также различают и по типу нагрузки на такие варианты:

  • Мелкозаглубоенный . Используется в том случае, если здание будет иметь один этаж и возводится из легких материалов (пеноблоки, брус, сендвич-панели или кирпич). Глубина расположения бетонных блоков или заливки раствора составляет в этом случае составляет от 50 до 70 см. При этом подобный тип основания подходит для слабопучнистых или непучнистых почв.
  • Заглубленный фундамент ленточного типа используется под дома большой этажности и из тяжелых материалов на слабопучнистых грунтах. Глубина расположения такого базиса должна на 20-30 см превышать глубину промерзания грунта на участке.

Технология возведения

Основания комбинированного типа строят с цокольным этажом или без него. В первом случае опорой монолитной плите служит периметр фундаментной ленты, а во втором еще и вся поверхность почвы под ней, что увеличивает устойчивость и надежность возводимого сооружения.

Монтаж опалубки и арматурного каркаса

Чтобы построить ленточный фундамент, объединенный с монолитной плитой, без подвального помещения выполняют действия в следующей последовательности:

  • проводят геодезические исследования на месте строительства, чтобы определиться с типом грунта, расположением подземных вод;
  • вырывают траншеи под ленту шириной 0,4 м и глубиной на 20% больше, чем уровень промерзания почвы по региону;
  • в них формируют песчано-гравийную подушку, которую утрамбовывают, поливая при этом водой;
  • обустраивают котлован под плиту по проекту;
  • его дно застилают геотекстилем и засыпают слоем песчано-щебневой смеси толщиной в 40 см, выравнивая поверхность при этом;
  • укладывают теплоизолятор;
  • монтируют инженерные коммуникации: водопровод, канализацию и прочие;
  • производят установку опалубки;
  • создают каркас из арматуры, которую располагают двумя рядами (расстояние между ними берут от 10 до 15 см), связывая при этом плиту с лентой;
  • проводят заливку установленной конструкции раствором;
  • после набора бетоном требуемой прочности (этот период занимает до месяца, в зависимости от климатических условий) демонтируют опалубку и проводят гидроизоляцию.

В работе используют армирующие прутья сечением 12-14 мм. Поверх ленты по всему ее периметру через 0,5 м (в среднем) оставляют торчать их вертикальные концы для связки с плитным каркасом. Армируя, оставляют промежуток между прутьями в одном ряду около 20 см. Расстояние от нижнего слоя каркаса до утеплителя выбирается примерно 5 см.

Наружную опалубку рекомендуется изготавливать и устанавливать выше монолитного основания на 25 см.

Если подземные воды залегают близко к поверхности, то в котлован и траншей на подушку укладывают рулонное гидроизоляционное покрытие.

Бетонирование выполняют так, чтобы раствор покрыл арматуру сверху более чем на 5 см.

Залить фундамент с подвальным помещением несколько сложнее, чем без него. По технологии проводят работы в следующем порядке:

  • заливают ленточный фундамент;
  • сверху на него устанавливают палубу, покрывая ее полиэтиленовой пленкой;
  • делают в опалубке отверстия под различные коммуникации и дверь (люк) в подвал;
  • монтируют каркас из арматуры и заливают его бетоном.

Виды фундамента для дома

Сплошная монолитная железобетонная плита, на которую устанавливается все строение – самый надежный, хотя и не дешевый вид фундамента. Его стоимость складывается из двух составляющих – расходные материалы (в этом плане плита, наверное, самый затратный вид фундамента) и земляные работы, цена которых зависит от заглубления (заглубленный вариант позволяет устроить большой подвал или цокольный этаж). Плитный фундамент целесообразно использовать при возведении большого кирпичного дома на участке со «слабыми» грунтами и высоким уровнем подземных вод, поскольку он перераспределяет вес конструкции по всей площади дома.

Ленточный фундамент

Ленточный фундамент устраивается по периметру, проходя под несущими конструкциями, что позволяет перераспределить нагрузку строения по всему контуру. На таком фундаменте дом можно возводить из любого материала, от бруса до кирпича. Стоимость фундамента зависит от степени его заглубления: различают мелкозаглубленную и глубокую ленту.

Мелкозаглубленный ленточный фундамент закладывают на глубину меньшую, чем промерзание грунта, порой всего на полметра. Капитальный частный дом на таком основании не построишь, но его часто используют при возведении легких дачных домиков, бань, хозяйственных построек. Он может быть как монолитным, так и сборным.

Глубокий ленточный фундамент уходит в почву ниже уровня промерзания грунта – в Москве и Московской области как минимум на полтора метра. Опыт показывает, что его стоимость в большинстве случаев не оправдывает себя; получается менее надежно, чем на монолитной железобетонной плите, при этом расход материалов и трудозатраты (рытье траншеи, установка арматуры и опалубки, заливка фундамента) сопоставимы с монолитной плитой.

Свайно-ростверковый фундамент с буронабивными сваями

Вместо того, чтобы устраивать заглубленный ленточный фундамент, можно сделать фундамент свайный. Его принципиальное отличие в том, что дом опирается на ряд точек – свай, связанных между собой монолитной железобетонной балкой – ростверком, на который укладываются плиты-перекрытия (пол первого этажа). Таким образом вес здания равномерно перераспределяется по всему периметру (как и в случае с лентой), зато опора идет уже на твердые грунты, так как глубина свай может быть от 2 до 15 м. Пробурить даже глубокие скважины обычно дешевле, чем заливать сплошной ленточный фундамент по всему периметру дома. Сама же технология возведения свай сходна с обустройством ленточного фундамента: обсадка скважины, обустройство песчано-гравийной подушки, армирование и заливка бетоном, однако это производится точечно, а не сплошной полосой.

Иногда вместо буронабивных используют винтовые сваи, которые в буквальном смысле вкручиваются в почву. Смысл их использования в том, что лопасти на конце сваи при вкручивании уплотняют под собой почву и надежно закрепляются на любых грунтах.

Свайно-ростверковый метод оптимален, если строительство фундамента под дом ведется на участке с уклоном. Можно не выравнивать участок (как пришлось бы делать в случае плитного фундамента), а интересно обыграть рельеф местности, при этом ничуть не проиграв в прочности и надежности, а порой еще и выиграв в цене.

Столбчатый фундамент

Этот тип фундамента можно описать как гибрид ленточного и свайного фундамента. Опора так же, как и в случае свай идет на ряд точек (фундаментные столбы), однако они заглублены не более, чем на уровень промерзания почвы. В Москве и области такой тип фундамента – хорошая альтернатива мелкозаглубленной ленте, он подходит для каркасных домов, бань, летних кухонь и других небольших и легких сооружений, заказываемых «под ключ». К сожалению, такой тип фундамента не позволяет обустраивать подвальные помещения.

Цокольный этаж

Самый дорогой, хотя и самый интересный тип фундамента – это фундамент с цокольным этажом, который частично расположен под землей – приблизительно на половину своей высоты. Он возводится на заглубленной монолитной плите-фундаменте, которая становится черновым полом помещения, а его стены (на которые, собственно и будет опираться наземная часть здания) могут быть монолитными, выложенными из бетонных блоков и даже из кирпича. Важная и технически сложная проблема – тщательная гидроизоляция подземной части стен и плиты фундамента.

Важные особенности при возведении монолитного фундамента

При строительстве монолитного основания обязательно стоит учесть определенные нюансы технологии, которые позволят избежать капитального ремонта строения в дальнейшем. Кто-то относит их к минусам технологии, однако, у любого другого аналога данных ньюансов не меньше.

Не пренебрегайте подготовкой участка к строительным работам: его необходимо тщательно очистить от растений и мусора. После проведения разметки и выкапывания котлована поверхность почвы на его дне следует обязательно выровнять уровнем, чтобы избежать перекосов фундамента.

Чтобы основание не подвергалось разрушительному воздействию подземных вод, не пренебрегайте гидроизоляционной «подушкой». Она состоит из двух слоев: песка толщиной 30-40 см и гравия толщиной примерно 20 см. Это позволит предотвратить проникновение капиллярной влаги вглубь монолитного фундамента

Дополнительно защитить его поможет укладка поверх «подушки» рубероида, пенополистирола или пенопласта.

Отнеситесь с особенным вниманием к укладке армирующей сетки. Чтобы монолитная плита была максимально прочной, не стоит брать металлические прутья диаметром менее 16 мм

При этом длина стенки армирующей сетки не должна составлять менее 150 мм, а места, где прутья перекрещиваются, рекомендуется обязательно укрепить с помощью стальной проволоки диаметром примерно 5 мм

Во избежание хрупкости и повышенного риска деформации плиты после установки деревянной опалубки и заливки бетоном не забывайте обработать плиту строительным вибратором, обеспечивающим равномерное затекание состава во все пустоты фундамента. Ни в коем случае не укладывайте арматуру непосредственно на гидроизоляционный слой во избежание его повреждений. В этом случае пригодятся специальные резиновые прокладки

При этом длина стенки армирующей сетки не должна составлять менее 150 мм, а места, где прутья перекрещиваются, рекомендуется обязательно укрепить с помощью стальной проволоки диаметром примерно 5 мм. Во избежание хрупкости и повышенного риска деформации плиты после установки деревянной опалубки и заливки бетоном не забывайте обработать плиту строительным вибратором, обеспечивающим равномерное затекание состава во все пустоты фундамента. Ни в коем случае не укладывайте арматуру непосредственно на гидроизоляционный слой во избежание его повреждений. В этом случае пригодятся специальные резиновые прокладки.

Не экономьте при покупке бетона: лучше отдавать предпочтение маркам с классом прочности 300 (такой материал будет способен выдерживать нагрузки до 300 кг на 1 см) и коэффициентом морозоустойчивости 200 и более. Желательно, чтобы и текучесть превышала показатель 4: тогда о трещинах и механических повреждениях вы сможете забыть надолго.

Причины востребованности монолитного фундамента

Монолитное основание имеет неоспоримый плюс по сравнению с другими фундаментами – универсальность. Его можно установить на участке практически с любым типом почвы и глубиной протекания подземных вод.

Готовая монолитная плита.

Большая площадь монолитного фундамента гарантирует не только равномерное распределение нагрузки, но и отсутствие проседания и смещения с течением времени.

Когда используется плитная опора

Фундаментная опора для строительства дома возводится на сложных грунтах (слабые, водонаполненные, промерзающие, пучинистые). При выполнении фундаментной опоры допускается возводить конструкцию из монолитного железобетона или монтировать подушку из сборных элементов, тщательно бетонируя швы между ними.

По внешнему виду бетонная опора представляет собой конструкцию, залитую из бетона, с армированием стальной арматурой. Верхняя поверхность фундамента выровнена в одной плоскости. Ленточный опорный пояс располагается только под частью здания, тогда как монолитная плита несет на себе все сооружение. Края плитной опоры обычно выдаются на 10 см с каждой стороны, т.е. опора в плане имеет размеры больше, чем само здание.

Принято подразделять фундамент по глубине залегания в грунте и по способу опирания на грунт.

Мелкозаглубленная монолитная плита

По глубине залегания монолитное основание подразделяется на:

  • Незаглубленная монолитная плита – конструкция заливается непосредственно на поверхности грунта, с которого убирают весь мусор, деревья, кустарники и прочие насаждения. Предварительно поверхность почвы следует выровнять, засыпаются ямы, возвышающиеся бугры разравнивают.
  • Опора мелкого заглубления (мелкозаглубленная) – конструкция заглублена в грунтовое основание на глубину до 50 см. В таком варианте постройка дома планируется без подвального этажа. Под подошвой плитного основания устраивается подушка из смеси песка и мелкого щебня.
  • Опора, заглубленная до отметки промерзания грунта – такой фундамент обладает высокой прочностью, потому что не подвергается воздействию сил морозного пучения. При такой конструкции фундаментной опоры, здание вполне может быть оборудовано подвалом или цокольным этажом.

В этом случае опора монтируется после забивки свайного поля. Второй вариант применяется при строительстве домов на склоне, имеет высокую несущую способность и значительную прочность.

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

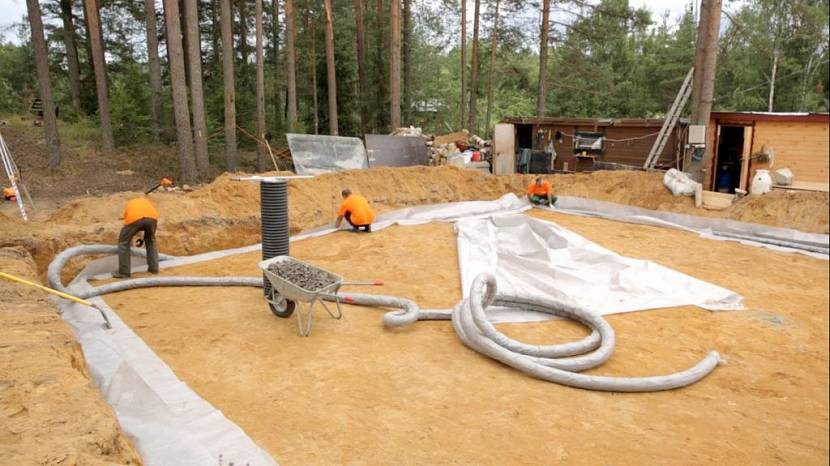

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Технология плиты перекрытия цокольного этажа

Монолитная плита перекрытия цокольного этажа.

Самостоятельное изготовление монолитной плиты вместо перекрытия ПК по периметру ленточного фундамента позволяет сократить бюджет строительства в проектах с подземным этажом. Для этого необходимо установить опалубку, разместить на ней два армопояса, залить бетоном. При больших объемах работ заранее устанавливаются вертикальные перемычки, бетонирование следующего участка возможно после набора 50% прочности конструкцией.

Опалубка

Без монтажа палубы невозможна заливка крупноформатной плиты. Ввиду сложной конфигурации стен коттеджа палуба обычно изготавливается по месту, поэтому вначале необходимо собрать в нижнем уровне конструкцию из стоек, балок, ригелей по технологии:

  • стойки – брусок 5 х 5 см с шагом 0,7 – 1 м;
  • балки – сечение пиломатериала 10 х 5 см, опирание на стойки;
  • прогоны – сечение 5 х 5 см, уложены на балки перпендикулярно им;
  • палуба – обрезная доска толщиной от 2,5 см, фиксируется в нескольких местах к прогонам саморезами или гвоздями;
  • пленка – обычно 0,15 мм полиэтиленовая, необходима для защиты бетона от обезвоживания, герметизации мелких щелей в палубе.

Для обеспечения пространственной жесткости стойки обычно усиливают двумя рядами стяжек (доска 2,5 см) на высоте 0,2 м, 1,2 м от уровня грунта подвала. На этом же этапе в опалубку монтируются закладные для узлов прохождения коммуникаций.

Армирование

Плиту усиливают арматурными сетками с прутками 6 – 10 мм, добавляя по периметру П-образные хомуты, связывающие пояса между собой. При профессиональном расчете можно значительно снизить расход арматуры, так как в средней части перекрытия можно использовать разреженные ячейки 30 х 30  и более см.

При больших размерах здания на этом же этапе необходимо смонтировать вертикальные перегородки для заливки плиты в несколько этапов. Для этого в щитах делают пропилы бензопилой, запускают в них нижний, верхний ряд арматуры, запенивают оставшиеся щели для герметизации. Для повышения адгезии отдельных участков плиты друг с другом используются выступы в торцах. Их получают установкой досок небольшой ширины изнутри перегородки.

Чтобы залить перекрытие по ленточному фундаменту, необходимо обеспечить непрерывную подачу бетона. Работы начинают с дальнего угла, постепенно заполняя опалубку, уплотняя смесь насадкой глубинного вибратора. Распалубка возможна в зависимости от температуры воздуха на 4 – 29 сутки (+30 – +5 градусов, соответственно).

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.


Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Начальные этапы

Теперь более подробно о монолитной конструкции. Она чаще всего предпочтительна, поскольку однозначно более прочная, чем сборные варианты. Для сведения, все имеющиеся небоскребы строятся именно на монолитном фундаменте, так что такая основа под собственный дом – самое то. Фундамент может быть малозаглубленным и заглубленным – все зависит от структуры почвы на стройплощадке.

  • После определения, какая площадка имеется под застройку, она расчищается, удаляется, если есть растительность и верхний слой почвы.

  • Далее, готовится котлован. При выполнении данной процедуры лучше использовать технику, делается соответствующее углубление, выдерживается уровень при помощи нивелира. Но для более качественной укладки первого пласта для создания «подушки» лучше выбрать 15-25 см самостоятельно вручную при помощи лопаты.

Глубина котлована может достигать 1,2-1,5 метра зависит это также помимо почвы от того сколько этажей в планируемом здании. Но, тем не менее, выбирается глинозем и обустраивается «подушка». Делается она путем укладки пласта песка, который увлажняется и уплотняется, затем укладывается пласт щебня, который также утрамбовывается. Данная подсыпка, толщиной от 20 до 30 см позволит избежать капельного подсоса воды к основанию строения.

На подготовленный слой перед обустройством конструкции монолитной плиты укладывается пленка ПВХ или рубероид. Необходимо это для того, чтобы не обезвоживался раствор бетона при заливке непосредственно фундамента.

По ровному котловану размечаются углы будущего строения и заранее (в случае если такое запланировано) трубопроводы канализационных и дождевых стоков.

Из прочных досок на подошве котлована изготавливается опалубка. Данный каркас делается своими руками при помощи досок и ламинированных фанерных листов либо просто из досок (толщиною больше 2,5 см) и укосы по всей конструкции каркаса.

При монтаже необходимо оставлять небольшое пространство между склоном котлована и плитой основания.

Также выполняется выравнивание при помощи нивелира и проверяется на прочность до залития бетонного раствора.

Монолитное основание на ленточном фундаменте

Сооружение должно быть прочным, поскольку давление на стенки при заливке бетонной смеси будет большим. Крепление с боков должно быть особенно надежным. Лучше по окончании проверить прочность сооружения. Для этого достаточно сделать несколько ударов ногой. Надежная конструкция останется в выставленном положении, если же будут какие-то сдвиги, наклоны – каркас необходимо переделать.

Варианты обустройства пола

Пол на комбинированном фундаменте создают сразу на плите или на лагах, либо наливной. Выбор варианта определяется климатическими условиями местности, назначением помещений, личными предпочтениями и материальными затратами.

Непосредственно на плите полы делают из досок, ламината, плитки или паркетные. Предварительно выравнивают рабочую поверхность раствором и покрывают гидроизоляционным слоем.

При необходимости утепления (если реализован вариант основания с цокольным этажом) устраивают полы на лагах:

  • укладывают гидроизоляционное покрытие (полиэтилен, рубероид);
  • устанавливают в одной горизонтальной плоскости деревянные бруски высотой 15 см и шириной 5 см;
  • при необходимости монтируют распорки между лагами;
  • заполняют утеплителем свободные промежутки;
  • обшивают лаги фанерой (минимальная толщина листа должна быть 16 мм) или половой доской.

Алгоритм создания наливного пола следующий:

  • гидроизолируют и утепляют плиту;
  • используя сетку для армирования, сверху делают толщиной 5 см бетонную стяжку;
  • по технологии создают наливное покрытие.

В качестве утеплителя рекомендуется применять плотный пеноплекс или пенопласт. Стыки между листами следует плотно заделывать, например, с помощью пены.

Кроме наливного пола, можно укладывать керамогранит, плиточное покрытие, ламинат, паркет.

На видео ниже показана правильно установленная опалубка с арматурным каркасом, предназначенные под заливку монолитной фундаментной ленты с плитой.

Монолитная плита на ленточном фундаменте – это практичный, очень надежный и прочный вариант основания, отличающийся долговечностью. Его применение является оправданным на нестабильных видах грунта. Несмотря на значительный расход строительных материалов, можно сэкономить, если всю работу выполнять самостоятельно. Технология достаточно простая. При этом положительным моментом является возможность использования плиты в качестве чернового пола, если была выполнена теплоизоляция основания.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

  • СНиП 2.02.01-83 – основания зданий;
  • СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
  • СП 63.13330.2018 –строительство железобетонных конструкций.

Ленточный фундамент – конструкция, виды, особенности

Наибольшую известность имеет именно ленточный фундамент. Его используют многие строители в качестве основного вида при установке зданий из дерева, кирпича или боков, высота которых не превышает 2-3 этажа. Данный вид основания ценится строителями за следующие его свойства:

  • высокие эксплуатационные качества;
  • относительную простоту монтажа;
  • возможность изготовления своими руками.

В зависимости от расположения ленты различают заглубленный, мелкозаглубленный и незаглубленный ленточный фундамент.


Особенности ленточного фундамента

Независимо от конкретного вида, конструктивно, данный вид строительного основания может быть представлен замкнутой конструкцией трапециевидного или прямоугольного сечения. Располагается ленточный фундамент под всеми стенами дома и несущими внутренними перегородками. Каждый вариант для упрочнения содержит внутри стальные армированные жилы. Это позволяет преодолевать серьезную изгибающую нагрузку, возникающую при весенних деформациях грунта. Преимущества ленточного фундамента перед плитным в простоте и дешевизне.

Заглубленный ленточный фундамент

Выбирая тот или иной вид основания дома необходимо хорошо ориентироваться в основных отличиях каждого из них. Нельзя однозначно выбрать ленточный или плитный фундамент без анализа условий эксплуатации дома, финансовых возможностей будущего владельца и изучения их особенностей.

Заглубленный ленточный фундамент представляет собой бетонную ленту, расположенную ниже уровня, на который почва промерзает в зимний период. Это минимизирует влияние пучения почвы на основание дома, что препятствует растрескиванию и деформации. Использовать этот вид можно лишь при достаточно низком уровне расположения грунтовых вод.

Мелкозаглубленный фундамент

Для построек небольшого веса на спокойных почвах более подходит вид ленточного фундамента, имеющий минимальное заглубление. При выборе плита или ленточный фундамент в этом случае первый вид будет экономически невыгодным как наиболее затратный. Технология установки слабо заглубленного основания проста, не требует большой квалификации работников. Выполнить его своими руками не сложно. Расход основных компонентов смеси также не высок.

В отличие от предыдущего вида мелкозаглубленный вариант часто подвергается серьезному давлению снизу при циклах замерзания-оттаивания почвы. Это может негативно сказаться на целостности конструкции дома и целостности ленты. На таком основании не рекомендуется строить тяжелые строения из кирпича или блоков и количеством этажей более одного. И в этом случае выбор фундамент плитный или лента с небольшим залеганием будет в пользу последнего варианта.

Незаглубленная лента

Данный вариант располагается непосредственно на поверхности почвы или в некоторых случаях даже может быть приподнят над ней. Нецелесообразно делать выбор незаглубленная лента или монолитная плита, так как характеристики данных видов совершенно различаются. Более подробно это будет рассмотрено ниже при знакомстве с плитным видом фундамента и его вариантом, который можно назвать плита на ленточном фундаменте.


Незаглубленный ленточный фундамент

При достаточных геометрических параметрах основания на нем могут возводиться даже вполне массивные строения. В отличие от предыдущих видов грунтовые воды и зимнее пучение не оказывают на него никакого воздействия. Но при таком варианте невозможно построить подвал, цокольный этаж, что приведет и к большим теплопотерям через пол.

Фундамент на сваях

Свайные основания подходят для любых грунтов, кроме тех, что сложены из скальных пород. Их второе преимущество кроме универсальности – небольшие затраты на установку. Если на участке строительства высокий уровень грунтовых вод, какой фундамент сделать, потратив на него минимум времени и труда, тоже не вызывает споров – конечно, свайный.

Конструктивно он представляет собой армированные бетонные или металлические столбы, установленные по периметру несущих стен с определённым шагом и заглублённые в грунт до твёрдого слоя ниже уровня его промерзания. По верху все выступающие над землёй столбы связываются ростверком. Это монолитная армированная бетонная лента, мощный стальной профиль (швеллер или двутавр) или, если вес дома невелик, брус большого сечения.

Надземная часть свайного фундаментаИсточник 1pokirpichy.ru

Виды свайных оснований

Сваи бывают забивными, буронабивными, винтовыми. У каждого вида есть свои плюсы и свои недостатки.

  • Забивные железобетонные сваи – надёжные, долговечные, выдерживают большую нагрузку. Для их монтажа необходима спецтехника.
  • Винтовые сваи можно устанавливать как механизированным, так и ручным способом. Их главное преимущество перед другими видами – способность не разрыхлять, а уплотнять грунт вокруг себя при вкручивании, что увеличивает их устойчивость и стабильное положение.
  • Буронабивные сваи самые бюджетные из всех, особенно если делать их своими руками: бурить скважины ручным буром, армировать их и заливать бетоном.

Виды свай: забивная, набивная и винтоваяИсточник kursremonta.ru

Плюсы и минусы

Свайный фундамент любого вида не подвержен воздействию сил морозного пучения, если сваи опираются на непромерзающий, не насыщенный водой, твёрдый и неподвижный слой грунта. Иногда такой слой находится на очень большой глубине – более 2,5-3 метров. Заливать бетонную ленту такой высоты обойдётся весьма недёшево. И сваи в этой ситуации вне конкуренции.

Но если грунт на участке вообще не содержит твёрдых слоёв, что тоже случается, сваи, не имея под собой прочного основания, не удержат дом в стабильном положении. Это один из их недостатков. Есть и другие:

  • недостаточная несущая способность: свайный фундамент годится только для сравнительно лёгких строений – каркасных, деревянных, из лёгких ячеистых блоков;
  • невозможность строительства цокольного или подвального этажа;
  • необходимость в качественном утеплении нижних перекрытий и их защите от сырости.

Большой плюс при устройстве свайных оснований – минимум земляных работ, чистая и свободная от отвалов строительная площадкаИсточник kakoydom.ru

Сводная таблица сравнения монолитной плиты с конкурентами

Иногда приходится решать нелегкую дилемму: остановиться на монолитном фундаменте или все же предпочесть привычное ленточное или свайное основание. Определиться вам поможет следующая таблица, наглядно демонстрирующая недостатки каждого из видов фундамента.

Монолитный фундаментЛенточный фундаментСвайный фундамент
Невозможность обустройства подвала или погребаБольшая масса общей конструкции, приводящая к неравномерности усадкиСильная усадка строения при неправильном расчете фундамента и возможный перекос элементов конструкции
Необходимость теплоизоляции при строительстве в суровых климатических условияхНеобходимость тщательного анализа состава почвы и определения глубины заглубления перед началом строительстваНеобходимость обустройства монолитной горизонтальной обвязки в виде ростверка или связующих балок
Высокая стоимостьВысокая трудоемкость возведения, для которого часто требуются квалифицированные рабочие и специализированная техникаНекоторое повышение стоимости проектных работ, связанное с необходимостью максимально точного расчета фундамента
Нестабильность при возведении на участках со значительным уклоном почвыЗначительный расход материаловОпределенные проблемы при обустройстве подвального помещения
Необходимость проведения гидроизоляционных работВысокий риск коррозии металлических свай и сложность установки в каменистые скальные грунты

Как видно из приведенной выше таблицы, идеального фундамента не существует, поэтому в каждом конкретном случае целесообразность возведения монолитного основания определяется, исходя из особенностей участка и возможностей и пожеланий заказчика.

Как сделать проект самостоятельно

Раньше чертёж фундамента разрабатывался и чертился вручную, сейчас всё это можно сделать с помощью специальных онлайн-программ. Их использование позволяет справиться с задачей даже человеку, не имеющему опыта и навыков в строительстве. В целом, работа с ними гарантированно даёт такие возможности:

  • Экономия денежных средств на оплате услуг специалистов.
  • Возможность лично проанализировать тип фундамента, необходимое количество материала и рассчитать его примерную стоимость.
  • Бесплатная программа поможет самостоятельно разработать план фундамента, чертёж. Исходя из полученных сведений, внести конструктивные изменения (при необходимости) в последующее строительство.

https://youtube.com/watch?v=tKi3044ZMA4

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
