Устройство фундамента под деревянный дом – пошаговое руководство

Фундамент свайный из бруса

Используется на водянистых и заболоченных грунтах: сваи погружают на большую глубину, где они могут опереться на твердый слой. Свайный фундаментпредпочтителен также на неровном рельефе: регулируя высоту наземной части свай, можно добиться горизонтальной укладки ростверка при существенной разнице высот в пределах участка. Сваи бывают:

винтовые – стальные стержни со спиралевидными винтами на концах;забивные – деревянные, металлические или железобетонные. Есть ограничения по использованию: ударная вибрация может повредить расположенным по близости постройкам и ландшафту;буронабивные. В пробуренную скважину погружается обсадная труба, в нее заливается бетон.

Предпочтительный вариант для фундамента под дом из бруса своими руками – винтовые сваи. Для погружения забивных потребуется тяжелая техника, для буронабивных– бурильная установка. Обойтись своими силами не получится.

Видео описание

Какие особенности бетонных забивных свай? Мы поговорим о свайном фундаменте в нашем видео:

Столбчатый: кирпичный, блочный или бетонный

Столбчатые фундаменты действительно существуют как отдельный вид основания, но сразу надо оговориться, что для строительства жилого дома их применять нельзя.

В целом, это недорогой и легковозводимый фундамент, который представляет собой яму, глубиной 50-70 см, на дно которой уложены песчаная и щебневая подушки, сверху которых обустраивается сам столб.

Способы изготовления «столбов» совершенно различны – кирпичи, заливка бетона в опалубку, асбестовые трубы, готовые блоки. Как и в любой технологии, где используется бетон, следует озаботиться тем, чтобы были устроены песчаные подушки, опалубка и арматура – при изготовлении основ на месте.

Столбчатый фундамент заливной и из блоков Источник nauka-i-religia.ru

Расстояние между столбами, невзирая на неровности, не должно быть более 1,5-2 м, кроме того, на углах здания и в местах пересечения и примыкания стен столбы должны быть обязательно. Столбчатые основания ставят практически везде, за исключением плавунов (совсем непригодных для строительства участков), используя особые технологии устройства – например, ТИСЭ, где столбы «расширяются» внизу, придавая дополнительную прочность конструкции. Но даже при использовании этой технологии следует также озаботиться дополнительным утеплением и гидроизоляцией, причем эти работы должны быть выполнены вместе с устройством стен (то есть, места, где столбы примыкают к стенам, обрабатываются совместно).

Учитывая, что столбчатые фундаменты подходят исключительно для сверхлегких построек – беседок и им подобных, то можно утверждать, что недостатков у них не так много. Но такие основания в любом случае не подходят для сложных почв – рыхлых, с большой глубиной промерзания.

Если грунт хоть немного подвижен или подвержен пучению (а обычно так и есть), то устранение последствий выльется в серьезную копеечку.

Неправильное использование столбчатого фундамента – работу придется переделывать Источник stroy-dom-pravilno.ru

Исходные данные при выборе фундамента

Деревянные дома строят уже много веков. За это время созданы разные способы выполнения работ от копки котлована до возведения крыши. Могут подойти разные типы фундамента. Чтобы его выбрать, необходимо подробно изучить участок, который предназначен для строительства. Это дорогостоящее мероприятие, но без него здание не будет безопасным и долговечным.

Должны быть следующие исходные данные:

1. Рельеф.
2. Вид грунтов (инженерно-геологические изыскания).
3. Уровень подземных вод.
4. Толщина слоя промерзания грунта.
5. Наличие или отсутствие подвального помещения.

Рельеф

Удачное местонахождение и приемлемая стоимость – чаще всего единственные параметры, на которые смотрят будущие владельцы домов, когда выбирают участок земли. Но это не всегда верно. Красивая местность с ровным рельефом не всегда подходит для постройки деревянного дома. Поэтому выбирать место для строительства следует более тщательно.

Вес брусового дома небольшой, а значит требований к фундаменту меньше. Поэтому выбирать участок земли с ровной поверхностью нет необходимости. Проще заниматься строительством на равнине, но и на склоне можно построить хороший дом. Достаточно сделать прочную основу, чтобы дом не сползал.

Но рельеф местности необходимо оценивать более внимательно. Если место расположено в низине, то весной возможно затопление водой. При этом влажность негативно повлияет на долговечность деревянного дома.

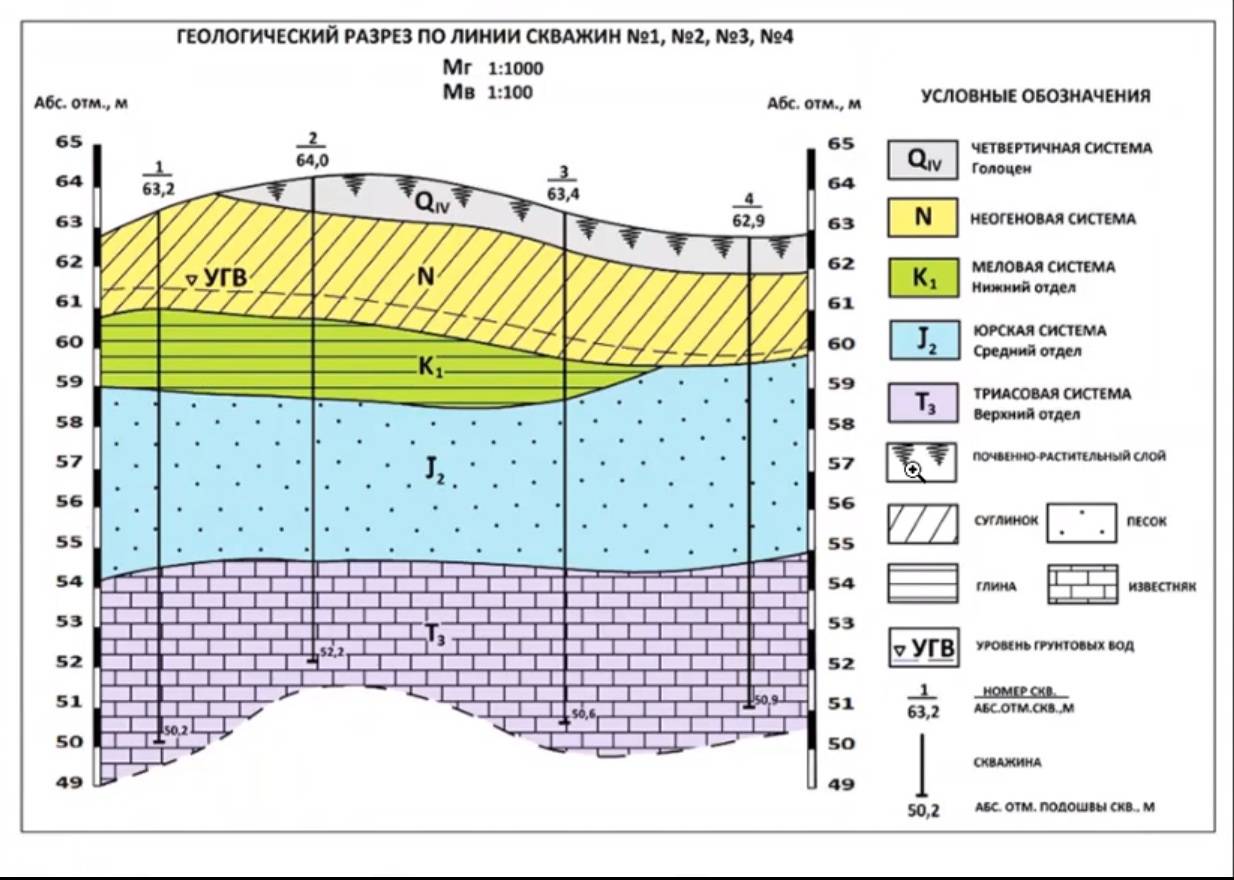

Тип грунта (инженерно-геологические изыскания)

Фундамент должен быть таким, чтобы он равномерно распределял вес строения на всю площадь. Этим будет обеспечиваться наилучшая устойчивость. Масса здания, даже деревянного, может повлиять на устойчивость дома, если грунт под ним будет неоднородным.

Существует много разных типов почвы, но основные из них следующие:

1. Однородный.
2. Мелкозернистый (глиняный или песчаный).
3. Торфяной.

Оптимальным вариантом будет однородный грунт, который обладает несущим свойством, достаточной плотностью. Это не позволит дому просесть.

Если делать правильно, то необходимо бурить скважины и заказывать у специалистов инженерно-геологический разрез

Мелкозернистый грунт может состоять из песка или глины. Он характерен усадкой, которая четко проявляется после сильных дождей. Строить на таком участке можно, но фундамент дома должно лежать на устойчивом слое земли.

Под строительство дачных домиков обычно выделяют места с торфяным или глиняным грунтом. Но даже здесь можно построить нормальный дом, если произвести осушение участка и вложить в него деньги.

Уровень подземных вод

Серьезным препятствием для строительства брусового дома может оказаться наличие подземных вод на выделенном участке. С этой проблемой сталкиваются те, кто решил построить жилье возле болота или на берегу водоема. Находящийся на небольшой глубине водоносный слой может способствовать проникновению воды в подвал, либо подмыть фундамент здания.

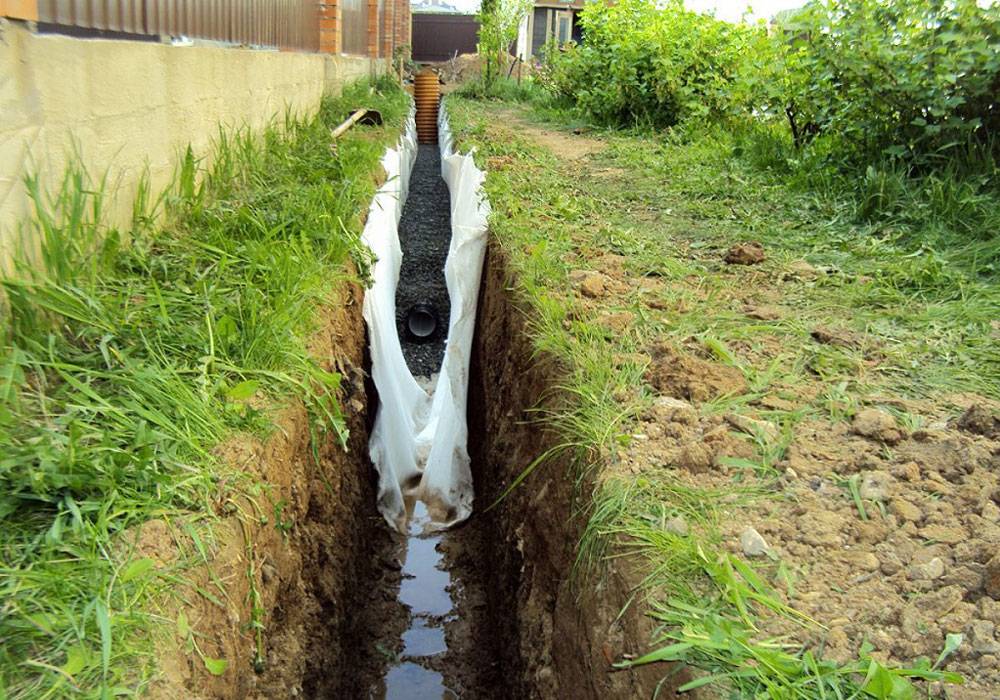

В случае высокого уровня грунтовых вод необходимо делать дренаж участка

Кроме нарушения комфорта в доме из-за большой влажности, фундамент может потерять прочность. Это повлияет долговечность постройки в целом.

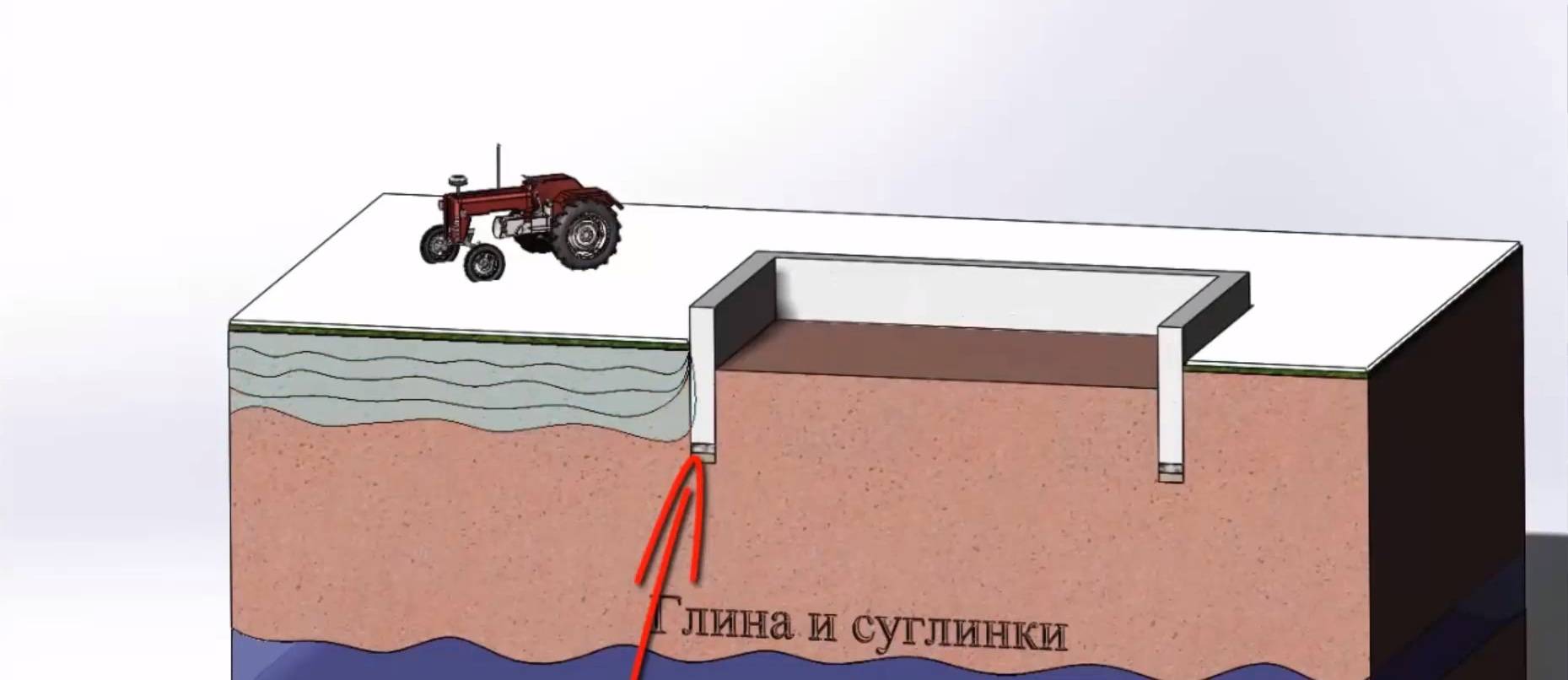

Глубина промерзания грунта

Это важная составляющая свойств участка для строительства дома.

Стрелкой указана отметка низа подошвы фундамента, которая должна находиться ниже глубины промерзания грунта на 150 мм

Определение нормативной глубины промерзания грунта в вашем регионе необходимо выполнять в соответствии с разделом 5.5 «Глубина заложения фундаментов» СП 22.13330.2016 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*». Согласно п.5.5.2 за нормативную глубину промерзания грунта можно принять среднюю глубину промерзания грунта за период не менее 10 лет (средняя глубина вычисляется из ежегодных максимальных глубин сезонного промерзания грунтов).

Наличие/отсутствие подвала

Дом из бруса дает возможность сделать в нем цокольный этаж, в котором оборудовать подвал. Это дает возможность оптимально использовать площадь придомовой территории, ведь многие вспомогательные постройки можно разместить в подвальном помещении прямо под домом.

Дом с подвалом предполагает некоторые нюансы при его строительстве. Фундамент придется углублять больше в землю. Важный момент – обеспечение устойчивости здания и создание препятствия для влаги, которая способна пройти из грунта.

Ширина ленточного фундамента для бруса

Ширина ленты — величина, требующая расчета. Методика и специфика этого мероприятия не позволяют получить правильные результаты без опыта и подготовки. Обращение к специалистам — оптимальный вариант решения вопроса, но это потребует определенной платы и займет неизвестное количество времени.

Обычно вопрос решают путем использования онлайн-калькуляторов, получая вполне качественные расчеты, либо поступают «как все», принимая ширину ленты минимум на 10 см больше, чем толщина стен. В любом случае, делать ленту уже 30 см не рекомендуется, поскольку во время эксплуатации возможно появление дополнительных нагрузок.

Также возможно изменение гидрогеологических условий, что требует наличия некоторого запаса прочности и устойчивости.

Монтаж фундамента

Остановимся более подробно на этапах и последовательности монтажа основных типов фундамента деревянного дома и пристроя.

Ленточный

Ленточный фундамент для деревянного дома выполняется в монолите или сборном виде. Для сборного вида используются железобетонные блоки толщиной 30–60 см.

Первый ряд блоков ставят на бетонную подготовку высотой около 10 см. Остальные ряды для прочности и устойчивости укладывают в шахматном порядке.

Правильная гидроизоляция с тщательной обработкой всех горизонтальных и вертикальных швов увеличивает себестоимость сборной ленты по сравнению с монолитным основанием.

Реставрировать фундамент для старого деревянного дома и начинать новое строительство рекомендуется летом или ранней осенью, когда стоит комфортная погода без осадков и сильного ветра.

После полной разметки плана застройки начинается собственно строительство основания:

На видео подробно рассказывается, как сделать мелкозаглубленную конструкцию.

Столбчатый

Столбы заглубляются в грунт на расчетную глубину, верх оформляется ростверком для равномерного распределения нагрузки. Столбчатые фундаменты для деревянных домов состоят из опор, устанавливаемых в углах и в зонах с наиболее ожидаемой нагрузкой.

Возможные варианты материалов для опор:

• монолитный бетон;
• железобетонные блоки;
• кирпич для фундамента;
• сваи из дерева;
• трубы из асбестоцемента;
• трубы из металла;
• бут (камень).

Разделяют мелкозаглубленный (на 40–50 см) фундамент для пристройки и основного здания и заглубленный (глубже точки промерзания на 15–50 см). Опоры устанавливают на расстоянии 1–2,5 м, шаг напрямую зависит от веса строения.

Для ростверка делают опалубку, усиливают ее металлической решеткой и заполняют бетоном. В редких случаях ростверк выполняют из прочных деревянных брусьев.

Высота фундамента для домов из бруса колеблется в диапазоне от 30–70 см до 2 м и должна быть максимальной для местности с угрозой наводнения.

Подготовка площадки и разметка территории выполняются как для ленточного типа. Но есть и отличия: забивать колышки нужно рядом с будущей опорой на расстоянии 35–40 см.

Пересечения лески обозначают углы. Следует внимательно проверять их величину (90 градусов). С лазерным нивелиром соблюсти прямые углы легче.

Земляные работы предусматривают:

При заливке первой порции (шара) бетона в рубероидную трубу для формирования подошвы (20 см) следует поднять рубероид и подождать растекания раствора.

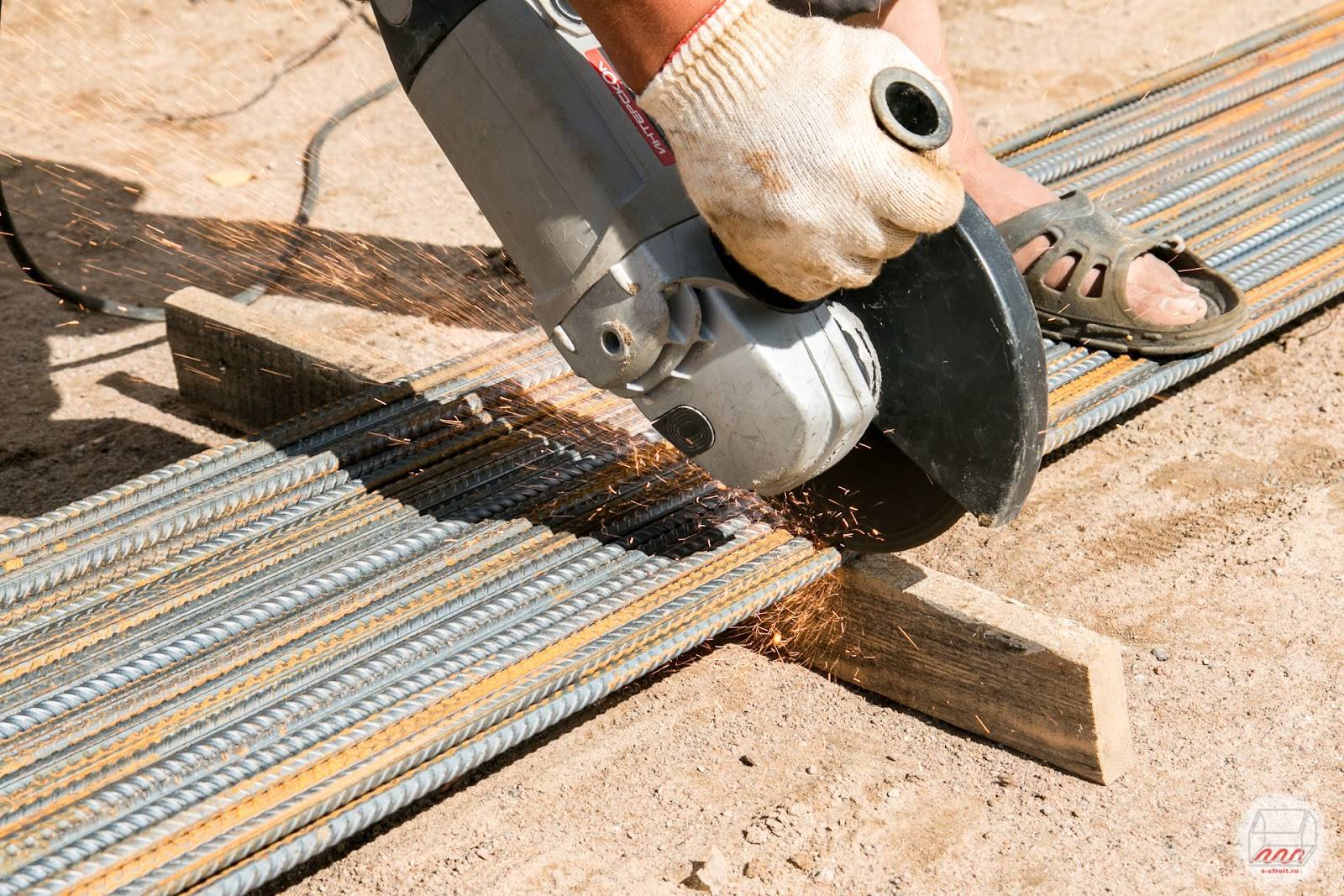

Для ленточной части необходимо подготовить каркас из арматуры, увязывая его с верхом арматуры столбов. Теперь – очередь опалубки и гидроизоляции из рубероида или полиэтилена.

Производится окончательная заливка бетона. Время на схватывание всей конструкции – до одного месяца. В обязательном порядке после монтажа основы выполняются отливы.

Свайный

Свайный фундамент для деревянного дома относится к столбчатому виду. Различают следующие типы свайного фундамента:

Какой лучше вариант применить при ремонте фундамента для старого деревянного дома, говорит опыт практиков. Экономичнее выбор буронабивных и винтовых свай. Преимущества такого основания:

• возможность применения при изрезанном рельефе местности;
• используется на всех грунтах;
• не требуется проводить исследования грунтовых вод.

Сваи из железобетона рассчитаны на нагрузку от крупных зданий, это затратный вариант основания. Выделяют свайный тип по технологии конструктора Р. Н. Яковлева (бюджетный вариант) и свайные конструкции с ростверком.

Благодаря своим преимуществам свайный тип – лучший из популярных при строительстве брусчатых домов:

• минимум земляных работ в сравнении с лентой (10 %);
• высокая надежность;
• низкий расход материалов;
• возможность производить монтаж в зимнее время года;
• применение на любых грунтах.

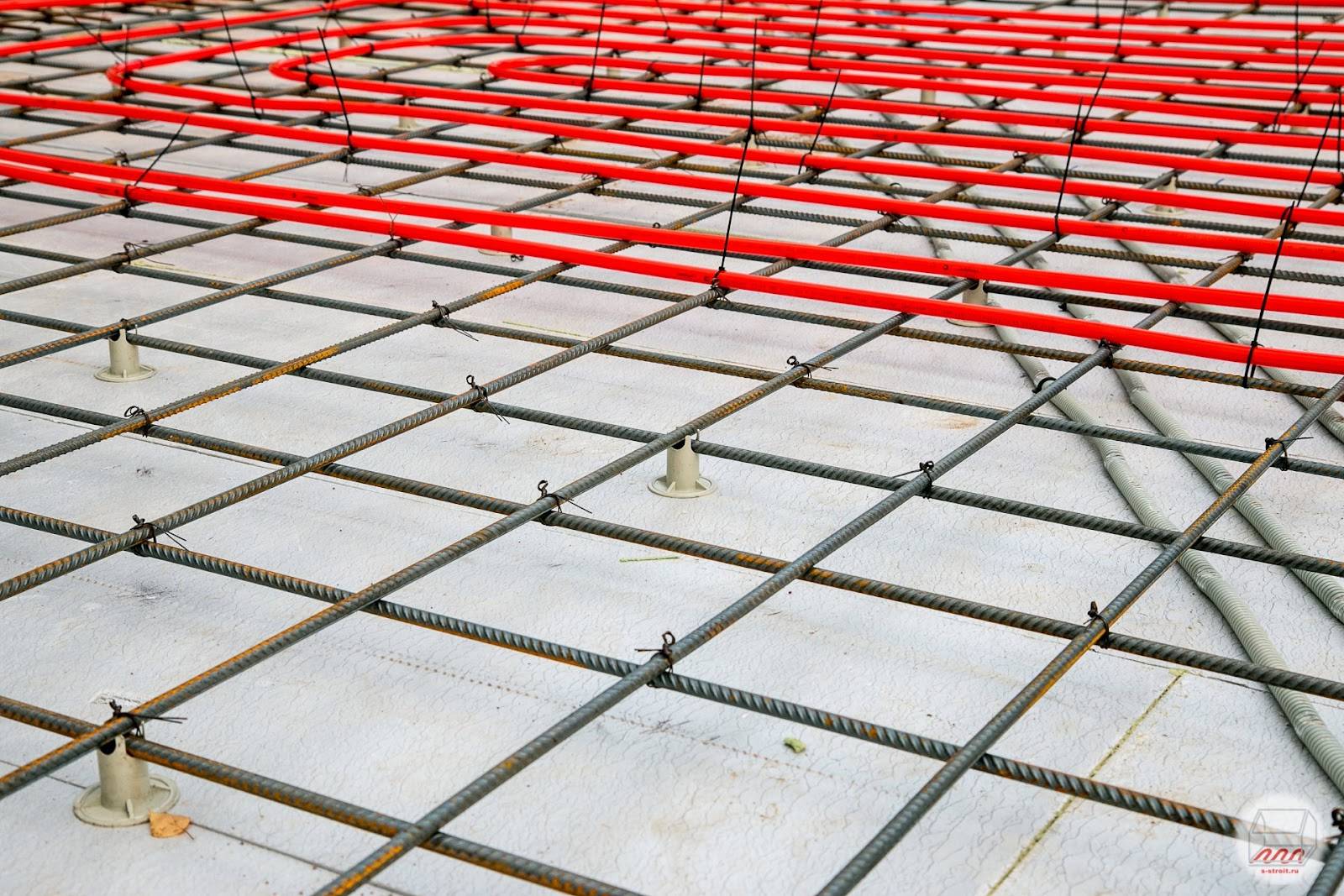

Фундамент-плита

Для монтажа фундамента-плиты следует:

Плитное основание уменьшает вес надземной части, следовательно, подходит для слабых грунтов. Плита повторяет движение грунта – «плавает», а само строение остается неподвижным. Такое основание является преградой от высоких грунтовых вод.

С учетом больших материальных затрат на выполнение плиты его используют в тех случаях, где нет возможности выбрать другой тип основы для постройки. Необходимо предусмотреть цоколь высотой до 50 см.

20-сантиметровая плита применяется в 1-этажных строениях, а плита высотой до 30 см – в 2-этажных. Двойная арматура сваривается с шагом 20–40 см между стержнями.

Нижняя отметка основания – на уровне 20–50 см. Марка бетона для фундамента должна быть не ниже М150. Арматура применяется ребристая, от 12 мм сечением, из расчета 15–25 пог. м на один квадратный метр плиты.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

• Швеллер.
• Двутавр.
• Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Полезные советы профессионалов

Есть некоторые нюансы, от которых лучше отказаться, чтобы сберечь финансовые средства в дальнейшем:

• Пеноблочные основания не делаются из свайных столбов. Изначально они предназначены для больших нагрузок, а значит будут только зря потраченные деньги.

• Ленточные и столбчатые совершенно не годятся на болотистых и пучинистых почвах.

• Главными причинами преждевременного разрушения – это сопротивление и проседание земли, опрокидывания опоры и выталкивание конструкции.

Делать фундамент под дом своими руками – дело хлопотное и ответственное, любая ошибка выльется в дополнительные расходы или непоправимому ущербу. Не целесообразна экономия во время подготовительных работ и последующей закладки базы здания, т. к. это самые важные стадии. При отсутствии необходимого опыта и техники лучше обратится за помощью к проектировщику и строительной бригаде. Если все же решено самостоятельно заниматься этим вопросом, то следует по максимуму изучить технологию и нормативные документы – они заполнят существующие пробелы и дадут точное понимание всего процесса.

ВИДЫ ФУНДАМЕНТА ДЛЯ ЗАГОРОДНОГО ДОМА ИЗ ДЕРЕВА

Если сравнивать с бетоном или кирпичом, древесина – это более легкий строительный материал, поэтому для устойчивости этой конструкции нет необходимости в сверхпрочном основании, давайте определим общие понятия о видах основания под дом и поможем вам сделать правильный выбор на основании краткого обзора видов. Для деревянного дома можно использовать ленточный, свайный, столбчатый и плитный фундамент.

Ленточный фундамент

В большинстве случаев во время возведения деревянных сооружений применяется именно этот вид фундамента, который в свою очередь разделятся на следующие подвиды:

Глубокозаглубленный фундамент применяется на участках с пучинистым типом почвы, при высоких показателях грунтовых вод. Лучше его использовать в случаях строительства построек в несколько этажей, с подвальным помещением, гаражом или цокольным этажом.

Мелкозаглубленный – этот тип фундамента возводят намного чаще за счет сравнительно небольшого веса деревянной конструкции. Высота такого основания не превышает 50 см, позволяет значительно снизить затраты на строительство фундамента, при этом технические и эксплуатационные характеристики не нарушаются.

Незаглубленный фундамент применяют в качестве основания, когда планируется возведение временных или небольших размеров построек.

Столбчатый фундамент

При строительстве столбчатого фундамента могут использоваться такие стройматериалы, как кирпич, бетонный блок и асбестовая труба. Применяется столбчатое основание на неровных местностях и пучинистом грунте с большой глубиной его промерзания. Установка такой конструкции значительно снижает расход материалов.

Свайный фундамент

Для возведения деревянных построек на участках с неустойчивым грунтом, нестабильным уровнем грунтовых вод и с большими перепадами высот используется свайное основание. Кроме того, свайный фундамент – это хорошая возможность существенно снизить затраты на возведение дома. В то же время применение конструкции из свай исключает возможность наличия подвала или встроенного гаража в доме.

Плитный фундамент

Плитное основание для деревянных построек – это довольно редкое явление. Зачастую такой тип фундамента используется, когда необходимо построить дом на местности со сложной или неоднородной почвой.

Именно с использованием монолитной армированной бетонной плиты (площадь которой равна всему строению) можно нивелировать подвижность грунта. Существенное преимущество плиточного фундамента – его подвижность, что в свою очередь значит то, что строение не подвержено деформации в случае движения грунта под ним.

Фундамент под деревянный дом выполняет очень важные для его устойчивости функции. Существует множество видов данного сооружения, какой из них лучше и подойдет именно вам зависит от типа почвы, конструкционных особенностей вашего дома и еще от многих факторов

Поэтому важно подойти со всей серьезностью к выбору основания для будущего дома

Еще статьи о строительстве и ремонте:

Основные аспекты заливки фундамента под старый дом

Замена опоры строения. Прочность и надежность любого здания во многом определяется качеством фундамента. Как бетонное, так и деревянное основание со временем подвергается постепенному разрушению, что обусловлено негативным влиянием различных факторов.

Большие нагрузки, неправильно выполненная гидроизоляция, использование некачественных материалов и другие причины приводят к тому, что опора строения проседает, растрескивается и перестает выполнять свои функции. Это влечет за собой другие последствия, а именно, разрушение самого дома. Что предпринять в такой ситуации, чтобы сохранить жилище?

Заливка фундамента под старый дом – оптимальное решение, которое избавит от необходимости сносить строение и возводить все заново, ведь это является очень затратным и трудоемким делом. Закладка нового основания тоже нелегкая работа, но при наличии нужных материалов и знания главных аспектов она станет под силу даже непрофессиональным строителям.

Глубина заложения

Мелкозаглубленные основания обычно погружают на глубину 40-70 см. Это усредненное значение, но на практике необходимо рассматривать состав грунта, нагрузки пучения и прочие критерии. Чем больше отрицательных факторов, тем глубже следует погружать ленту.

При этом, надо учитывать величину морозного пучения, создающего высокие нагрузки на боковую поверхность ленты и вынуждающего усиливать фундамент. Иногда решением проблемы становится уменьшение глубины заложения основания, снижающее нагрузки и уравновешивающее их по всей длине ленты.

Необходимо также учитывать размер цоколя, который рекомендуется делать не менее 30-40 см.

Анализ фундамента

Оценка тяжести повреждений под старым деревянным строением осложняется тем, что проблема скрыта под землей, когда сверху все выглядит совершенно благополучно. Чтобы выяснить, насколько повреждено основание, в каких местах необходима коррекция, точно определиться с методом решения задачи и материалом, фундамент под дом нужно оголить:

• по границе строения в непосредственной близости к стене потребуется вырыть канаву шириной 70 см;
• когда дом располагается на столбах или «стульях», раскапывают это место.

Только после этого можно определить, понадобится фундамент большой ремонт и качественная подливка, или достаточно частично его подправить

Важно соблюдать меры предосторожности:. копать следует осторожно, чтобы не повредить ветхое основание окончательно; нельзя проводить работы сразу со всех сторон одновременно; запрещено поддерживать конструкцию руками

копать следует осторожно, чтобы не повредить ветхое основание окончательно; нельзя проводить работы сразу со всех сторон одновременно; запрещено поддерживать конструкцию руками. Приступать к работе лучше с проблемного угла, если появился даже малейший намек на разрушение, не стоит раздумывать, а покинуть место

Приступать к работе лучше с проблемного угла, если появился даже малейший намек на разрушение, не стоит раздумывать, а покинуть место.

Критерии, которые помогут подобрать нужный фундамент

Параметры грунтов и климат в регионе работ являются основными критериями при выборе нужного типа фундамента для дома из дерева. Во время выбора оптимального варианта основания для деревянного дома учитывают и такие моменты:

• Чем больше глубина замерзания почвы, тем глубже должно залегать основание.
• Расход стройматериалов является немаловажным фактором.
• Наличие эстетичного внешнего вида. Основа постройки должен сочетаться не только с окружающей средой, но и с самим зданием.
• Расположение постройки — лучше размещать ее подальше от оврагов и обрывов.
• Наличие и использование цоколя. Если планируется обустройство гаражного или другого вспомогательного помещения на цокольном этаже здания, надо будет подобрать подходящий для этих целей вариант фундамента.

Расчет фундамента для возведения частного дома

При разработке проекта необходимо правильно рассчитать габариты и вес всех материалов, из которых будет сделано основание. От надежности фундамента зависят все последующие работы и долговечность сооружения.

Площадь

Размер поверхности основания, подошвы под дом, рассчитывается по установленной формуле

S > Yn * F/(Yc* Ro), где:

• Yn — постоянная величина, отражающая запас прочности (равна 1,2);
• F — нагрузка дома согласно расчетам;
• Ro — сопротивление грунта под подошвой фундамента;
• Yc — коэффициент, указывающий на зависимость всего строения от состава грунта.

При расчете этой величины необходимо учитывать множество факторов.

Основные из них:

Назначение фундамента

Первоочередная его задача заключается в удерживании веса возводимой строительной конструкции, благодаря этому не допуская перекоса и растрескивания стен. Кроме этого, существенной нагрузкой на фундамент считаются почва и замерзающие в холодные месяцы грунтовые воды.

Еще одним немаловажным достоинством подобного фундамента считается его достаточно приемлемая стоимость по сравнению с аналоговыми вариантами. Сруб имеет довольно легкий вес, а дерево отличается низкой теплопроводностью, позволяя тем самым возводить стены значительно меньшей толщины. Вследствие этого данное основание будет удерживать меньшую нагрузку, нежели подобные здания из иных материалов.

Следует с должным вниманием относиться к выбору фундамента под сруб, поскольку допущенные на данном этапе оплошности могут в дальнейшем спровоцировать возникновение разнообразных деформаций и дальнейшее разрушение фундамента. Выбор фундамента осуществляется с учетом многих факторов. К основным относятся следующие:

К основным относятся следующие:

• характеристики рельефа местности;
• особенности грунта;
• чувствительность здания к изменениям основания;
• грунтовые воды (уровень глубины их залегания);
• расчетная масса строения;
• температурные и климатические характеристики;
• степень оказываемой на фундамент нагрузки.

Причины деформации строения

Проседание ленты основания влечет за собой перекос несущих стен здания и его неизбежное разрушение. Анализ факторов, которые повлияли на появление трещин в несущих конструкциях, позволит выяснить причины деформации фундамента.

К условиям снижения прочности основания относятся:

• Изменение нагрузки: увеличение этажности, пристройка помещений, установка тяжелого оборудования;
• Появление водоносных слоев грунта и, следовательно, увеличение давления во время морозного вспучивания почвы;
• Влияние длительных атмосферных осадков на физические свойства грунта;
• Конструктивные ошибки во время строительства: недостаточная площадь основания и глубина закладки;
• Низкое качество бетона и нарушение технологии его укладки;
• Нарушение слоя гидроизоляции по причине отсутствия отмостки, цокольных отливов и системы дождевых стоков.

Учитывая объективные причины осадки, необходимо оценить степень деформации дома и составить смету ремонтных работ.

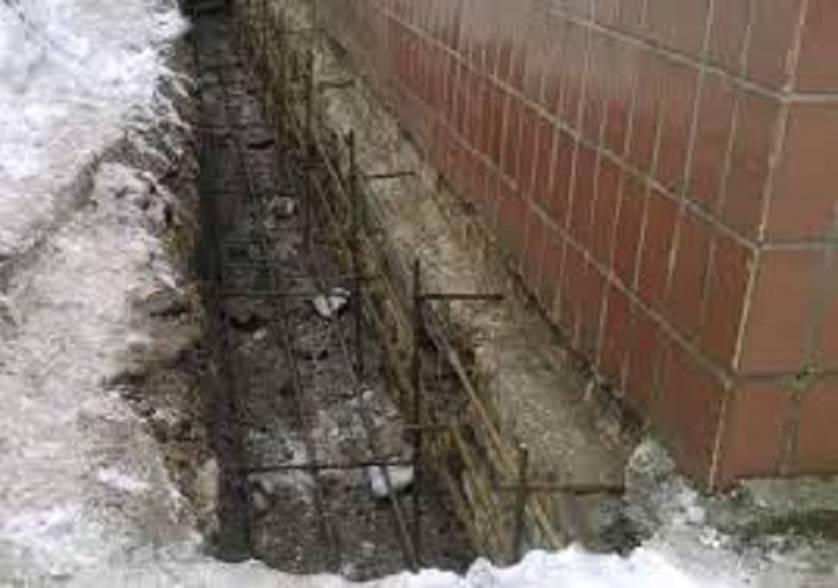

Ленточный фундамент

Этот способ ремонта фундамента не предусматривает использование подъемных механизмов. Рассмотрим, как подвести фундамент под фундамент.

Представленная ниже пошаговая инструкция поможет вам выполнить все действия достаточно профессионально.

1. Вокруг старого фундамента выкапывается траншея с размерами, превышающими предыдущую конструкцию по ширине и глубине.
2. Поверхность старого бетона нужно помыть и очистить, а затем просверлить в нем отверстия под арматуру.
3. Забить штыри в подготовленные пазы примерно на 20 см. При необходимости нужно добавить горизонтальные и вертикальные перемычки и сварить их между собой для получения прочной конструкции. (В качестве арматуры хорошо также использовать двухслойную решетку, прутья которой имеют ширину не менее 14 мм)
4. Все действия выполняются по всему периметру старого фундамента до получения армированного пояса.
5. Далее необходимо соорудить опалубку.
6. Залить бетон.
7. Сделать гидроизоляцию.

Столбчатый фундамент

Этот вид фундамента является очень популярным при строительстве каркасных зданий или домов из дерева, но только при условии, что не предусмотрен подземный уровень.

Основным несущим элементом являются столбы, установка которых производиться под всеми внешними углами строения, а также на линиях пересечения несущих стен. Кроме того, также под несущими стенами, если их длина превышает 3 м, устанавливаются дополнительные столбики, которые способствуют перераспределению нагрузки и обеспечивают стабильность и надежность как фундамента, так и возведенного на нем дома.

Размер сечения столбов, как правило, определяется расчетными данными, зависящими от нагрузки, а также выбранным материалом. Важным конструктивным элементом столбчатого фундамента является рандбалка (железобетонная, металлическая или деревянная), которая служит для устройства ростверка, выполняющая роль равномерного распределителя нагрузки от дома на все столбы.

Столбчатые фундаменты, так же как и ленточные, могут быть двух видов:

• монолитными;
• сборными.

В случае возведения монолитного варианта марка бетона для фундамента частного дома должна соответствовать классу В10-В25. При строительстве двухэтажных зданий необходимо армирование, а для одноэтажных – решается индивидуально в зависимости от веса здания, материала из которого оно возводится, состояния грунтов.

Для сборных столбчатых фундаментов могут использоваться:

• керамический кирпич;
• природный камень, в том числе бутовый;
• железобетонные или асбестовые трубы;
• бетон для заливки в подготовленные и армированные скважины.

В том случае, если рассматривается вопрос о том какой фундамент под баню лучше, то можно остановить свой выбор на использовании дерева – обработанных стволов дуба, лиственницы или сосны.

Несмотря на то что стоимость такого фундамента, по сравнению с ленточным, ниже на 30-50%, из-за необходимости привлечения спецтехники не пользуется популярностью для капитальных строений в 2-3 этажа, хотя для возведения легких зданий, для которых не требуется большой глубины заложения, а все работы можно выполнить своими руками, является вполне рациональным выбором.

Кроме того, необходимо точно соблюдать пропорции цемента и песка для фундамента, так как экономия за счет использования более дешевых материалов в этом случае неуместна.

Следует учитывать, что все виды столбчатых фундаментов подвержены сильному воздействию сил пучения, поэтому их допускается использовать лишь на стабильных, неподвижных грунтах.

Кроме того, важно не оставлять их на длительное время без нагрузки, особенно в зимнее время, так как под воздействием разрушительных грунтовых сил, их может просто выдавить.

Столбчатый фундамент своими руками, видео:

Идеальный фундамент для строительства дома в сложных условиях

Комбинированный фундамент ТИСЭ, по своему типу является столбчато-ленточным. Он незаменим на сложных грунтах при возведении тяжелых зданий от двух этажей. Например, в условиях, когда глубина промерзания грунта настолько большая, что строительство ленточного основания является нерентабельным, а столбчатый просто не справиться со своей задачей.

Отличительной особенностью при устройстве столбов является наличие так называемой пяты, специального расширения, благодаря которому достигается большая прочность и стабильность. Чаще всего в этом случае изготавливаются монолитные столбы, а также используется арматура для фундамента, но допускается возведение конструкции с использованием асбестоцементных или металлических труб.

В качестве ростверка для этого фундамента, на уровне грунта изготавливается опалубка под изготовление ленточного монолита.

Но важно учитывать, что требуется придерживаться принципа одновременной, но поэтапной заливки бетоном: сначала столбы, затем лента.

Для изготовления скважин под столбы используется бур ТИСЭ, представляющий собой устройство, состоящее из двух штанг и режущей чаши. Продвигаясь за счет вращения в глубину грунта, он постепенно раскладывается и формирует в нижней части скважины куполообразное уширение.

Именно благодаря такой конструктивной особенности, достигается дополнительное усиление конструкции фундамента, которое, естественно, сказывается на прочности всего дома. В зависимости от расчетных нагрузок, могут использоваться буры нескольких размеров, отличающиеся между собой длинной штанги, диаметром плуга объемом накопителя для грунта.
