Предназначение и применение
Опалубка является формой для заливки бетонного раствора и защитой фундамента от внешних воздействий
Несъемная опалубка широко применяется при возведении сооружений самого разного предназначения и размера. Эта конструкция одновременно выполняет функцию формы для заливки раствора с его последующим отвердением и изоляции железобетонного фундамента от воздействия внешних факторов. К таковым относится холод, влага, давление грунта и находящиеся в нем химически активные реагенты. При этом не имеет значения, есть за стеной подвал или нет. В защите нуждается само основание, а создание комфортных условий является вторичным фактором такого инженерного решения.
Сфера применения несъемной опалубки практически не ограничена. Ее используют при строительстве таких объектов:
- частные коттеджи, дачи, особняки;
- многоэтажные дома с сильнозаглубленным основанием;
- гаражи со смотровыми ямами;
- предприятия общепита, в том числе с погребами;
- заведения развлекательного характера;
- административные и хозяйственные здания;
- пешеходные, автомобильные и железнодорожные мосты из железобетона.
Список можно продолжать до бесконечности, так как данная технология применима практически ко всем видам строительства. Остаются только нюансы выбора материала, которые определяются целым рядом факторов, присущих каждому конкретному проекту.
Стены из шлакобетона
В районах, где расположены металлургические предприятия, всегда можно приобрести отходы производства – котельный шлак. Это очень дешёвый строительный материал, который используют при строительстве дач и небольших частных домов. Подробнее о материале смотрите в этом видео:
Шлакобетон готовят из смеси шлака и цемента в пропорции 5: 1. Иногда вместо цемента применяют известь и глину.
Для возведения монолитных стен из шлакобетона изготавливают специальную переставную деревянную опалубку. Ограждение представляет сборно-разборную конструкцию из деревянных щитов и хомутов.
Шлакобетон засыпают в опалубку послойно с толщиной каждого слоя 200 мм. Каждую насыпку трамбуют, тщательно распределяя материал по углам и периметру опалубки в местах сопряжения стен. По мере застывания очередного слоя смеси опалубку передвигают вверх.
Строительство дома из монолитного шлакобетона будет стоить гораздо дешевле, чем возведение аналогичного строения из монолитного железобетона.
Опалубка для монолитного фундамента: этапы самостоятельной установки
После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.

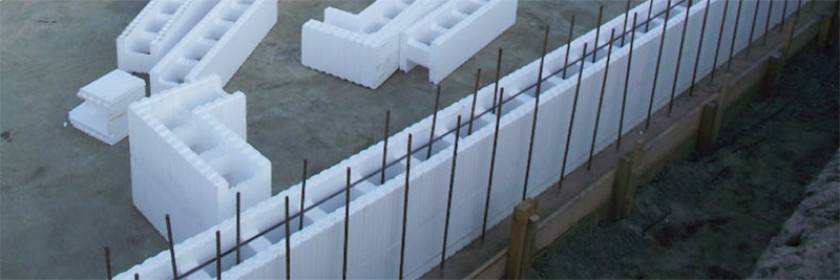

Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.
Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона
Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров
Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго
Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.

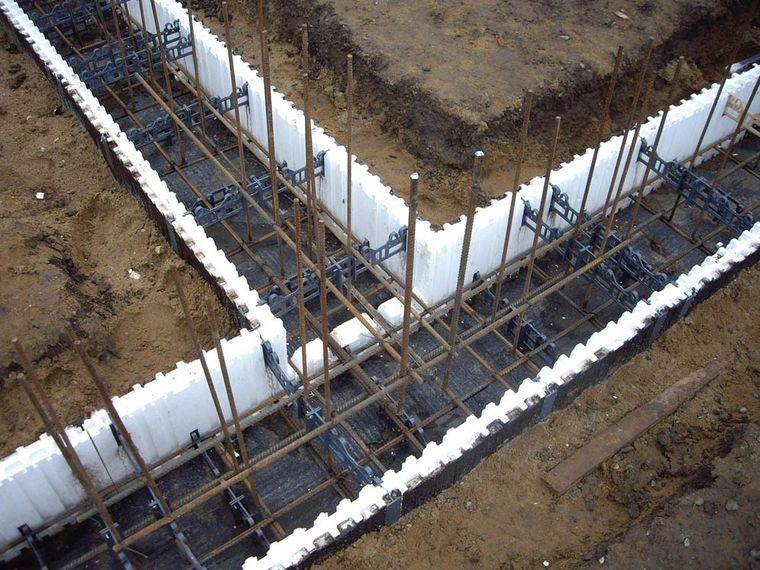

Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.
Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.
Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции

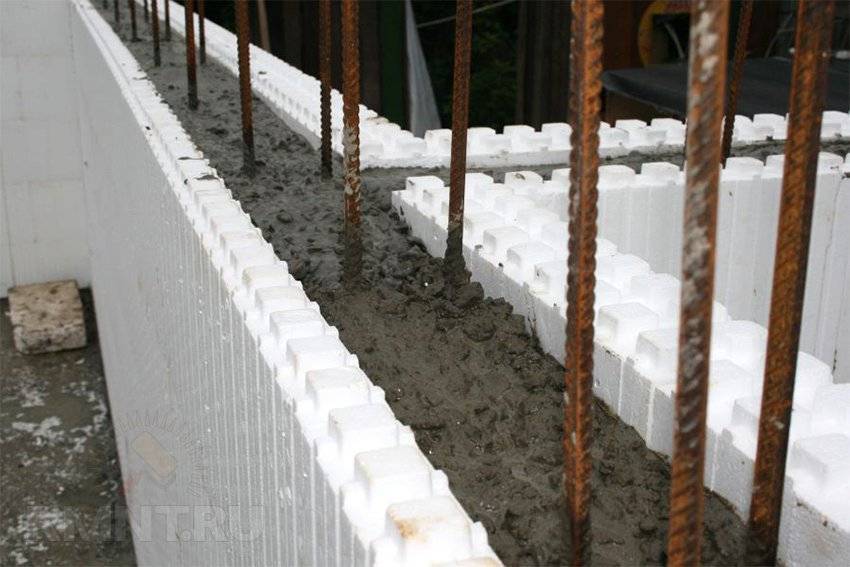

Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.
Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок
Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор
В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.
Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно
Технология несъемной опалубки из пенополистирола.
Монолитное домостроение.
Метод возведения строительных конструкций, основанный на использовании технологии несъемной опалубки в настоящее время уверенно завоевывает признание и популярность в строительной индустрии. Данная технология основывается на удачном сочетании двух видов: монолитного строительства и возведения зданий из пенополистирольной несъемной опалубки. Изготавливают несъемную опалубку из ячеистого легкого материала с уникальными характеристиками – пенополистирола (пенопласта). Этот материал обладает отличной теплоизоляцией, звукоизоляцией, влагозащитой, надежностью и прочностью, паронепроницаем и химически нейтрален, а также безопасен для здоровья человека.
Стабильность свойств пенополистирола при его использовании позволяет применять изделия из этого сырья для строительства в регионах с суровым и влажным климатом. Благодаря своим механическим и физическим свойствам, пенополистирольная несъемная опалубка гарантированно выдерживает массивные бетонные стены при монолитном строительстве и позволяет эксплуатировать дом на протяжении длительного времени без капитального ремонта.
Можно смело сказать, что возведение домов по данной технологии в значительной степени превосходит аналогичные способы постройки по таким важным характеристикам, как теплозащита, звукоизоляция, простота, долговечность, скорость и стоимость строительства. Цена несъемной опалубки из пенополистирола позволяет существенно экономить на всех этапах строительства, без потери качества и надежности здания. Элементы несъемной опалубки отличаются малым весом, поэтому применение тяжелой строительной техники при работе с опалубкой из пенополистирола, не требуется.
Стоимость монолитной постройки с применением технологии несъемной опалубки существенно ниже благодаря экономии на цене строительных материалов, на сооружении фундамента, на работе строительной техники. Цена несъемной опалубки из пенополистирола является наилучшим предложением на строительном рынке по соотношению качества и стоимости, так как при возведении здания можно использовать проверенные классические приемы строительства из бетона, но при этом сам проект дома обходится владельцу намного дешевле. Дом, построенный по технологии литья бетонной смеси в несъемную опалубку обойдется в конечном итоге в два раза экономичнее, чем возведение аналогичного здания из кирпича.
Достоинства и недостатки
Высокая степень теплоизоляции и отсутствие необходимости дополнительного утепления — это не единственное достоинство технологии несъемной опалубки.
По сути, это сборные сэндвич-панели «наоборот» — несущий жесткий слой находится в средине. Поэтому, если сравнивать с обычным монолитным домом с такой же степенью теплоизоляции, то можно привести следующие достоинства:
- уменьшение толщины стен, а значит, снижение нагрузки на грунт;
- экономия на нулевом цикле и строительстве фундамента;
- сокращение объема бетонных работ;
- уменьшение транспортных расходов на доставку готового раствора или компонентов для изготовления бетонной смеси на месте.
Еще один фактор, сокращающий сроки работ — это как раз «несъемность» опалубки. Даже в сравнении с технологией «скользящей» опалубки темп строительства значительно выше.
К достоинствам можно отнести и низкое водопоглощение пенополистирола — он не будет впитывать воду из бетонного раствора на этапе созревания (что важно для его правильной гидратации) и не будет пропускать избыточную влагу во время эксплуатации. Недостатки общие для всех полимеров:
Недостатки общие для всех полимеров:
- горючесть: добавление антипиренов уменьшает риск возгорания и снижает возможность распространения огня, но не избавляет от выделения токсичных веществ при пожаре;
- низкая паропроницаемость требует обязательного обустройства продуманной системы вентиляции.
Технические характеристики
Инновационная методика монолитного возведения зданий стала отличной возможностью для тех, кто мечтает обзавестись собственным жильем. Ведь еще недавно даже малоэтажные объекты, не отличающиеся особыми габаритами, нуждались в больших временных и финансовых затратах. Сегодня же коттеджи строятся буквально в течение нескольких дней, а проблема материальных вложений является для застройщика уже не столь болезненной.
Но это еще не все сильные стороны пенополистирольных опалубок. Перечень их характеристик достаточно большой, ведь в техническом и физическом плане данный материал находится на высоком уровне. Среди таких характеристик стоит выделить:
- термо- и шумоизоляцию;
- легкость в подводе коммуникационных сетей;
- экологическую безопасность;
- возможность сочетания с любым из строительных материалов;
- простоту установки;
- устойчивость к влаге;
- незначительный вес;
- устойчивость к образованию плесени или грибка;
- негорючесть.
Разновидности несъемных опалубок
До того как приступать к описанию пенополистирольной конструкции, рассмотрим другие виды данной технологии, поскольку она не единственная. Речь сейчас о том, что несъемная опалубка может быть сооружена не только из пенополистирола, но и из иных материалов. Следовательно, в данном свете опалубка может быть:
- щепо-цементной;
- пенопластовой;
- универсально-блочной;
- фибролитовой.
Все описанные виды популярны в строительном ремесле, но пенополистирол все же считается классикой. И причиной тому служат многочисленные преимущества материала.
Методы строительства
Возведение домов из бетона происходит двумя способами: с использованием съемной опалубки и несъемной. Съемный метод подразумевает индивидуальную планировку опалубки, цель которой – точное повторение контуров будущего сооружения. Съемная опалубка выполняется из пластмассы, металла или древесины. Этот способ осуществляет заливку раствора из бетона с минимальной передачей тепла, что позволяет сохранять теплоэнергию в помещении. Несъемный метод делает стены тонкими, но при этом сохраняет все его конструктивные свойства. Такая опалубка имеет теплоизоляционный слой и встроенную арматуру.
Плюсы и минусы термодомов
Несъемной называют опалубку, которая является частью стены. Дома, выстроенные по технологии, когда в стенах бетон соединяется с каркасом из пенополистирола, превращаясь в прочный монолит, называют термодомами.
Посмотрите видео, подробно рассказывающее о возведении термодома своими руками.
Перед другими способами строительства они имеют ряд преимуществ:
- короткие сроки возведения основной конструкции;
- незатейливая сборка каркаса из пенополистирольных блоков;
- отсутствие необходимости применять на строительной площадке мощную технику и крановое хозяйство;
- применение сравнительно недорогих материалов;
- возможность строить здания любой конфигурации, благодаря простому раскрою пенополистирольных блоков и легкой подгонки их под нужные размеры;
- внутри помещений такого дома отлично сохраняется тепло;
- очень большой срок эксплуатации, вплоть до ста лет;
- не требуется предварительная подготовка для облицовки фасадов и отделки внутренних стен и может быть использован широкий ассортимент материалов и способов их применения.
К пожарной безопасности дома из несъемной опалубки необходимо относиться с особой осторожностью
Несмотря на столь большой перечень достоинств домов из несъемной опалубки, нельзя не упомянуть и о наличии некоторых недостатков:
- самый большой из них – относительно низкая стойкость к огню, поэтому необходимо тщательно выполнять все мероприятия по защите опалубки от возгораний, а также меры пожарной безопасности при отделке экстерьера и интерьера;
- имеются ограничения по весовой нагрузке;
- возможность появления конденсата в помещениях при плохой вентиляции, так как дом получается герметичным.
Перечисленные достоинства все-таки перевешивают имеющиеся минусы, потому дома подобного типа очень популярны у населения и застройщиков.
Отделка
Отделку осуществляют в зависимости от предпочтений владельца и наличия денежных средств.
Для наружных отделочных работ дома из несъемной опалубки можно выбрать практически любой материал: декоративную штукатурку, натуральный камень, сайдинг и т. д.
Пенопласт нельзя оставлять открытым, так как он разрушается под воздействием солнечных лучей и может загореться от случайного огня.
Стены не требуют выравнивания, но для дополнительной защиты можно монтировать на пенополистирол гипсокартонные листы.
Стены можно покрыть декоративной штукатуркой, которая дает возможность создать уникальный дизайн в помещении. Если пригласить специалиста, он может создать настоящий шедевр на стене. С помощью нанесения рисунка на влажную или сухую штукатурку создают картины различной тематики.
Более дешевым вариантом является шпатлевка стен, их грунтовка и оклейка обоями. Можно подобрать рулоны на любой вкус: бумажные, виниловые, флизелиновые и др. виды. Самыми дорогостоящими и долговечными являются обои из стекловолокна под покраску.
Более подробно о домах из несъемной опалубки можно увидеть на видео:
При выполнении всех этапов в соответствии с нормами технологического процесса, каркас дома без труда выдержит все несущие нагрузки и прослужит более 100 лет без потери прочности. Постройки с несъемной опалубкой из пенополистирола еще называют термодомами. Стены хорошо сохраняют тепло в помещении, позволяют снизить расходы на отопление зимой и на кондиционирование летом.
Технология монтажа конструкции
Любой практичный человек старается экономить на затратах. Опалубка для фундамента из пенополистирола позволяет это выполнить. К примеру, для монтажа конструкции данного типа не требуется привлечение помощников. Несъемная опалубка для ленточного фундамента один из самых экономных и доступных вариантов.
Причём технология её монтажа настолько проста. Что справиться сможет даже дилетант в строительной отрасли. Следует отметить, что такой вариант используется не только для оснований, но и для монтажа стен и других элементов.
Рассмотрим поэтапно
Сам процесс сборки конструкции состоит из нескольких шагов:
для начала разрабатываем подробный план будущего строения и его основания. При этом обязательно учитываем различные факторы, которые необходимо учесть во время расчётов размеров основания и опалубки: климатические особенности, тип грунта, уровень расположения грунтовых вод, материалы для возведения стен и прочее; после определённых расчетов производим закупку материалов. Не стоит приобретать количество плит впритык, необходимо сделать некоторый запас
Обращаем внимание на технические характеристики пенополистирола; далее переносим план будущего строения на участок и производим его разбивку. Не стоит пренебрегать точным переносов размеров. Особенное внимание углам будущего здания
Их следует подкорректировать с помощью уровня;
Особенное внимание углам будущего здания. Их следует подкорректировать с помощью уровня;
Проводим земляные работы
- далее приступаем к выполнению земельных работ. Устраиваем траншею в соответствии рассчитанным габаритам. Но не забываем, что обязательно должен быть определённый запас в направлении ширины и глубины. В готовом виде оптимальные подземной части основания не должны составлять менее 40 см в ширину и 50 см в глубину. Поверхност траншеи обязательно выпаиваем по уровню строго горизонтально;
- затем приступаем к устройству песчаной подушки. Стандартно он составляет около 10 см. песок необходимо хорошо промочить и произвести плотную трамбовку. Подушка выступает в роли дополнительной теплоизоляции и дренажа для отвода вод;
- производим армирование. Для этого вяжем арматурный каркас. Диаметральное сечение прутьев может использоваться от 10 мм до 16 мм. Прутья лучше связывать между собой проволокой;
- далее заливают подошву. Это небольшой слой бетона, который позволит выровнять дно траншеи;
Что делать после заливки подошвы
после того как бетон хорошо схватился, приступают к монтажу плит
Их аккуратно надевают на армирующий провод, параллельно произведя их соединение посредством перемычек; обращаем внимание на то, что для формирования углов используют специальные угловые блоки; завершив установку опалубочной конструкции, приступают к заливанию фундамента. При этом, незабываем производить уплотнение бетона для того чтобы весь воздух вышел на поверхность; лента оставляется на некоторое время для застывания; после того как бетон застыл, приступаем к отделке надземной части фундамента, то есть цоколь. Для этого можно использовать различные отделочные материалы
Некоторые используют даже брусчатку или тротуарную плитку
Для этого можно использовать различные отделочные материалы. Некоторые используют даже брусчатку или тротуарную плитку.
Особенности сухой строительной смеси
Сухие строительные смеси (ССС) на рынке занимают лидирующие позиции. Без них не получится устроить пол, выровнять потолок и стены, осуществить гидроизоляцию и выполнить кладку. Применение ССС помогает за короткий промежуток времени провести ремонтные работы, так как для замеса необходимо всего несколько минут. Для получения раствора нужной консистенции используют сухую смесь, строительный миксер и воду. Пропорции каждый производитель указывает на упаковке.
ССС — это средство, которое состоит из различных компонентов, рассчитанных с точностью до миллиграмма. В основной состав входят:
- минеральное вяжущее вещество;
- добавки, определяющие устойчивость ССС к низкой температуре;
- полимерный модификатор;
- регулятор реологических свойств;
- вещества, которые отвечают за время схватывания;
- заполнитель.
Каждый из перечисленных компонентов отвечает за определенное действие и в результате придает уникальность свойствам ССС. Часто в виде добавки применяют гашеную известь, которая оказывает противогрибковое действие.
В качестве вяжущего вещества используют:
- белый цемент;
- гипс;
- портландцемент;
- ангидрит;
- полимерный диспергируемый порошок.
Чтобы смесь в готовом виде была текучей и пластичной, добавляют в состав пластификатор. В результате получают консистенцию с высокими показателями подвижности. Поэтому при замесе раствора не приходится увеличивать объем жидкости.
Чтобы смесь после нанесения на поверхность не расслоилась, в состав включают компоненты, повышающие показатели водоудержания. Но из-за этих добавок во время замеса образуется пена. Поэтому их используют совместно с пеногасителями.
Сухие смеси предназначены для отделки площади внутри и снаружи здания. Во втором случае в состав добавляют противоморозные добавки, что дает возможность работать с материалом даже при минусовой температуре. Кроме того, процесс затвердевания смеси в этом случае ускоряется. Чаще всего для такой цели используют солевой раствор.
Плюсы и минусы конструкции
В качестве формирующего элемента опалубка из пенополистирола имеет ряд преимуществ. Понятие «несъёмная» опалубка предполагает, что формирующие блоки после застывания бетона не демонтируют. Монтаж не требует задействовать специальную строительную технику.
Преимущества несъемной опалубки для фундамента из пенополистирола:
- Легкость и прочность конструкции. По своей структуре пенополистирол напоминает пробковый материал. Несмотря на кажущуюся хрупкость, в высоту из таких блоков можно заливать стены до 3 м.
- Универсальность: пенополистирольные блоки производятся стандартных размеров и могут использоваться для возведения разнообразных конструкций.
- Минимальная трата времени для установки: нет нужды в квалифицированных специалистах, механизм сборки производится по принципу конструктора.
- Для усиления армированием в составляющих предусмотрены пазы.
- Материал практически не впитывает воду.
- Сохраняет температуру застывающего бетона равномерной. При заливе фундамента в холодную пору защищать бетон от промерзания нет необходимости.
- Возможность монтирования коммуникаций до установки блока.
- Качественный состав исключает гниение, не привлекателен для насекомых и грызунов.
- Жароустойчивость, долговечность.
- Сокращение сметы до 30%.
Следует отметить недостатки опалубки из пенополистирола:
- На стадии монтирования необходимо произвести заземление, так как пенополистирол — диэлектрик.
- Подвергается разрушению при взаимодействии с органическими растворителями (смолы, керосин, ацетон, спирт).
- Монтаж и заливка бетона должны производиться при температуре не ниже +5°.
- Если для размешивания бетона используется обычная бетономешалка, то процесс замедлится. Лучшим решением будет использование бетононасоса.
- Материал условно экологичен за счет обработки антипиренами, слабогорючий, но при горении выделяет токсичные газы.
- Обязательна наружная облицовка, прямые лучи ультрафиолета способствуют снижению прочности материала.
На фото несъемная опалубка из пенополистирола:
Прежде чем покупать материалы для опалубки, необходимо произвести расчёт количества блоков, учитывая, что при монтаже и подгонке они будут обрезаться. Также стоит учесть возможные повреждения. Поэтому проще предусмотреть запас уже при покупке
Важно брать все необходимые комплектующие у того же поставщика, что и блоки для опалубки. Есть вероятность, что у разных фирм предусмотрены разные способы крепления и стандартные размеры
Характеристики пенополистирольной опалубки
Наименование показателя | Значение | Комментарий |
---|---|---|
Класс опалубки | 1, 2 или 3 | Назначение этого основного параметра качества зависит от точности изготовления и подгонки элементов опалубки между собой. Например, отклонение линейных размеров швов по длине должно быть не более: 0,8 мм для класса 1 и 1,5 мм – для класса 2 (иные значения оговариваются с заказчиком, и это будет уже 3 класс точности). |
Объемный вес | 27-30 кг/м³ | Это значение соответствует наиболее часто применяемой средней плотности, повышенная же достигает 45-50. Масса 1 м² стены (без учёта отделки) 340 кг. Толщина обычно составляет 30 см, где половина – монолитный бетон, а ещё15 см (10+5) – слои пенополистирола. |
Теплопроводность стены | 0,036 Вт/(м℃) | Например, у полистиролбетонного блока этот показатель – 0,08-0,36 |
Сопротивление теплопередаче | более 3,2 (м²℃)/Вт | У опалубочного блока из деревобетона при толщине 20 см достигается значение 2,17; при 30 см – 3,13. По установленным строительным нормам для обеспечения одинакового препятствования теплопотерям потребуется толщина стены (см): пенополистирол – 10, минеральная вата – 18, дерево – 45, керамзитобетон – 90, кирпич – 210, железобетон – 420. |
Морозостойкость циклы | от 300 до 600 (и более) циклов | – |
Влагопоглощение стены (за 1 сутки, по объему) | 0,1% | – |
Паропроницаемость | 0,032 мг/(мчПа) | – |
Огнестойкость пенополистирола | Г1, Д1 | Класс горючести Г1 (слабогорючий, самозатухающий), предел огнестойкости стены толщиной 25 см – 2,5 ч. В отличие от обычного пенопласта пенополистирол практически не дымит – его коэффициент дымообразования Д1. |
Звукоизоляция | 49-53 Дб | Такой показатель – лучший среди всех строительных материалов. Отличное звукопоглощение позволяет спокойно проживать вблизи оживлённых автотрасс, железных дорог, аэропортов. |
Максимальная этажность строения | до 30 | В России обычно строят высотные здания 8, 10 и 16 этажей. |
Стоимость блоков, руб./шт. |
|
Преимущества пенополистирола для опалубки
Такую опалубку называют по-разному: из пенопласта, полистирола, пеноплекса. Чтобы не было разночтений, стоит объяснить, что Пеноплекс – это одна из многих торговых марок листового экструдированного пенополистирола. Но наиболее популярная и распространенная, поэтому название «прижилось» и стало применяться ко всем видам ЭППС. Пенопластом же обычно называют обычный пенополистирол белого цвета с более крупными гранулами и рыхлой структурой. По сравнению с экструдированным, он обладает меньшей прочностью и устойчивостью к внешним воздействиям, хотя теплоизоляционные свойства материалов равноценны.
Пенопластовые блоки опалубкиИсточник odstroy.ru
Опалубка из пенопласта или пеноплекса имеет массу преимуществ перед деревянной, благодаря которым и становится все более востребованной при возведении фундаментов и монолитных стен.
- Она обходится дешевле ограждающих конструкций из обрезной доски или фанеры, которые после распалубливания сложно использовать в дальнейшем строительстве.
- Несъемность позволяет упростить и ускорить проведение строительных работ, выполняя всего один технологический цикл вместо двух – монтажа и демонтажа опалубки.
- Геометрически правильная, ровная и гладкая поверхность ЭППС сокращает расход бетона, исключает протечки раствора сквозь щели.
- Пеноплекс обладает высокой прочностью на сжатие, поэтому увеличивает прочность и надежность бетонной конструкции, становясь её частью.
- Несъемная опалубка из пенопласта, отличающегося очень низкой теплопроводностью, изолирует основание дома, его цокольную часть и монолитные стены от потерь тепла.
Утепление готового фундаментаИсточник lisolation.fr
- Заливка бетона сразу в теплый «футляр» позволяет впоследствии исключить из процесса работы по теплоизоляции, что также сокращает время стройки и экономит средства.
- Бетонные конструкции в правильно смонтированном кожухе из водонепроницаемого пенополистирола всегда остаются сухими, не подвергаются агрессивным внешним воздействиям и, как следствие, служат дольше.
