Особенности и виды фундаментных блоков
Блок изготавливается следующим образом: в форму заливают бетон М100 или 200, помещают арматуру (не всегда). В раствор добавляют модификаторы, усиливающие определенные свойства – водостойкость, морозостойкость и т.д. Дальше смесь уплотняют вибропрессом и пропаривают в специальной камере.
Полученные изделия отличаются друг от друга весом и габаритными характеристиками. Есть три основных типа:
- ФБС – фундаментный блок сплошной, т.е. полнотелый. По форме похож на кирпич с пазами, обеспечивающими монолитное соединение элементов между собой. Бетон не армированный;
- ФБВ – с вырезами под коммуникации;
- ФБП – частично пустотелый.
Вес блока ФБС больше, чем у остальных видов. Соответственно, несущая способность выше. Изделия оснащаются металлическими петлями для переноски.
ГОСТ на изготовление – 13579-78. Основные технические характеристики бетона:
- плотность – минимум 1800 килограммов на куб;
- класс прочности – минимум В 7,5.

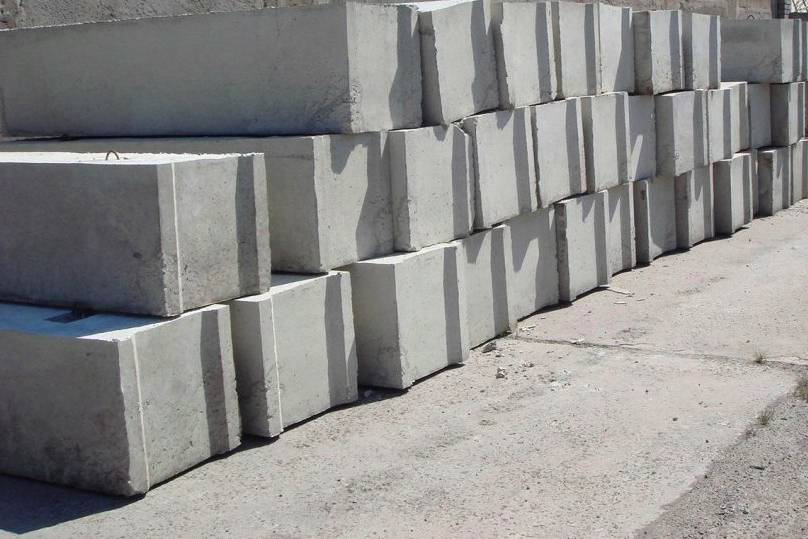

ФБС, оснащенные грузовыми петлями
Выбор размеров блоков фундаментных для возведения основания
В настоящее время при возведении основания большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.
Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать
От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.
Это интересно: Применение плоского шифера — изучаем во всех подробностях
Выбор размеров блоков
Размеры блоков могут быть самыми разными. Именно поэтому проектирование фундамента выполняется достаточно просто – подобрать ФБС нужной величины не составит труда. Подбирая размеры, учитывают будущие нагрузки, которые должен выдерживать фундамент, а также необходимость равномерно их распределить по основанию.
От размеров ФБС зависят прочность и несущая способность конструкции, технология монтажа, время реализации «нулевого цикла» и цена фундамента. Также учитывают типы грунта, несущую способность почвы. Обязательно заранее считают толщину стен, перекрытий здания, массу сооружения, прочность и требуемую площадь фундамента. Чем больше вес конструкции и меньше устойчивость грунта, тем более габаритными нужно выбирать фундаментные блоки.
Так, для глинистых грунтов выбирают большие элементы, для крупнообломочных почв создают основание из небольших ФБС. Максимально плотная укладка предполагает использование элементов разных размеров. Выбирая блоки, помнят о таком простом правиле: оптимально, чтобы на длину стены приходилось 5 блоков.
Особенности монтажа фундаментных ФБС блоков
Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков
Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа
Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.
Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.
Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины
От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.
При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.
Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ
Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.
Блоки ФБС: размеры изделий
Независимо от марки, используемой в производстве блоков, серийные размеры обычно представлены стандартные. При необходимости покупки блоков нестандартных размеров нужно заказывать их на заводе или искать доборные элементы.
Стандартные размеры ФБС:
- Длина – 88, 118, 238 сантиметров.
- Высота – 28, 58 сантиметров.
- Ширина – 30, 40, 50, 60 сантиметров.
У каждого блока должна быть маркировка, определяющая длину, ширину/высоту в дециметрах. Данные параметры обязательно должны соответствовать ГОСТу 13579-78. Наличие букв рядом с размером указывает на тип бетона, из которого произведены элементы.
ГОСТ предполагает, что ФСБ производят в 15 типоразмерах. Основная характеристика габаритов – ширина, которая варьируется в пределах от 30 до 60 сантиметров. Длина может быть в трех вариантах, высота обычно стандартная (за исключением блока длиной 118 сантиметров, высота которого всегда равна 28 сантиметрам). Элемент самого маленького размера имеет 88 сантиметров длины, 30 высоты и 58 ширины, самого большого – 238/60/58.
Стандартный блок представляет собой сплошное железобетонное изделие, без каких-либо пустот
При выборе блоков важно потребовать у производителя сертификат качества, который станет гарантией соответствия блоков требованиям стандартов
Что такое ФБС
Итак, что такое ФБС?
Представлены они в виде изделий из бетона тяжелых, керамзитовых и плотных силикатных разновидностей. Основное предназначение блоков фундаментных бетонных – возведение оснований сборного типа, стен подвалов, цокольных участков. Бетонные блоки фбс рекомендуется приобретать, если возникает нужда в оперативном возведении подземной конструкции, которая своими основными характеристиками и несущими возможностями способна уступить только монолитному железобетону.
Бетонные блоки для фундамента предназначены для строительства небольших объектов, используют и для возведения многоэтажных сооружений. Фундамент из фбс прекрасно выдерживает нагрузочные воздействия и гарантирует, что дом получится крепким, даже если при строительстве будут допускаться определенные ошибки.
Изготавливаются блоки для фундамента из железобетона. Основу их составляет бетонный раствор, укрепленный стальной арматурой, что и превращает его в надежный вариант для ведения монтажа.
Стандартные блоки фбс отличаются формами параллелепипеда. Главное преимущество состоит в том, что фундамент из бетонных блоков возводится значительно быстрее, сокращаются финансовые расходы. Как следует из многочисленных отзывов потребителей, фундаментные блоки позволяют равномерно распределять нагрузку на основу объекта, возводить крепкие и устойчивые к морозам стены.
Размеры ФБС блоков по ГОСТ и допустимые отклонения
Размеры фундаментных блоков определяются по ГОСТ 13579-78
Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.
Таблица 1: Размеры блоков
| Тип блока | Основные размеры блока, мм | ||
| Длина L | Ширина b | Высота h | |
| ФБС | 2380 | 300;400;500;600 | 580 |
| 1180 | 400;500;600 | 280;580 | |
| 880 | 300;400;500;600 | 580 |
Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.
Чертеж: Типы блоков ФБС
Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.
- в длину +/- 13 мм;
- по ширине и высоте +/- 8 мм;
- выемки +/-15 мм.
Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:
- А3 – лицевая, под покрытие поверхности краской;
- А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
- А6 – лицевая, не подвергающаяся отделке;
- А7 – не лицевая, не видна при эксплуатации.
Маркировка фундаментных блоков
Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.
Маркировка имеет следующую структуру:
Структура условного обозначения.
Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку. Пример расшифровки маркировки ФБС24.3.6-Т:
Пример расшифровки маркировки ФБС24.3.6-Т:
- ФБС – фундаментный блок сплошной;
- 24 – длина (округленная) в дм, полный размер 2380 мм;
- 3 – ширина в дециметрах, полный размер 300 мм;
- 6 – высота, полный размер 580 мм;
- Т – это марка бетона (тяжелый).
- При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
- Если применяется силикатный бетон, тогда буква «С».
Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.
Маркировка ФБС блока.
Вес блоков ФБС | Фундамент для Дома
Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.
Вес фундаментных блоков ФБС и свойства зависят от типа изделия.
Основные типы бетонных блоков и их вес
Фундаментные блоки различают по форме и конструкции. Они бывают:
- Сплошные;
- Пустотные;
- Сплошные с вырезом.
Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.
Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.
Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.
Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.
Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.
На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).
Зависимость веса ФБС блоков от размеров
Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:
- Аббревиатура: ФБС;
- Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
- Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.
Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.
Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.
ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.
В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.
Зачем необходимо знать массу ФБС блоков
Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.
Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.
И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.
Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы
Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы
Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.
Преимущества и ограничения применения
Блочный фундамент – сборный аналог монолитного. Любое основание, за исключением свайного, можно либо залить полностью, либо составить из отдельных фрагментов. Достоинства блочного основания:
- большая скорость возведения – не нужно на каждом этапе ждать созревания бетона;
- экономичность. Экономия достигается не только за счет отсутствия вспомогательных материалов (опалубки и др.), но и за счет самих ФБ: если проектные расчеты позволяют, плитный фундамент можно сделать не сплошным, а уложить отдельные элементы с определенным шагом.
Несущая способность такого фундамента высокая, но он недостаточно устойчив на плохом грунте – пучинистом, подверженном горизонтальным и вертикальным подвижкам. Если монолитная лента пластична и хорошо компенсирует усадку, то сборная в таких же условиях может растрескаться по швам. На заболоченных участках, на торфяниках вообще предпочтение отдается сваям.
К числу недостатков относится также большой вес фундаментных блоков. Например, ФБС 24 4 6 весит 1,3 тонны. Без тяжелой техники при монтаже не обойтись. Для частной загородной застройки выбирают т.н. изделия ручной формовки, ФБС 2-2-4 – их масса порядка 30 килограммов, а объем равен семи кирпичам. С таким материалом можно справиться вручную.

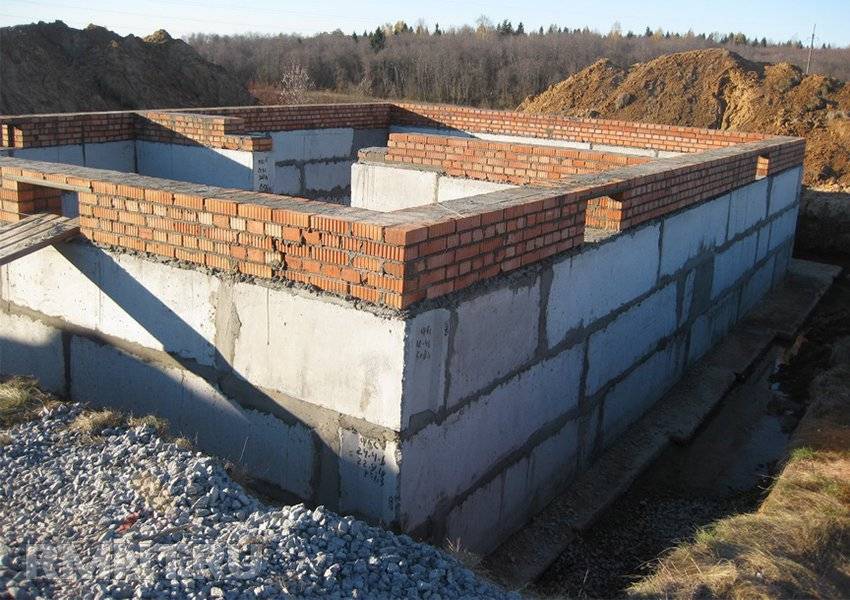

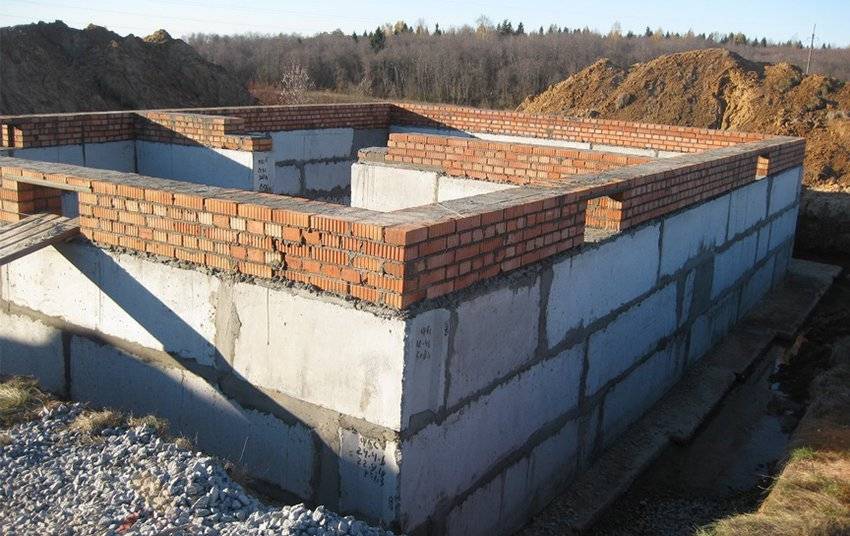

Сборная блочная лента
Технические характеристики ФБС
Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:
- более В7.5 – бетон М100;
- не ниже В12.5 – М150;
- тяжелые бетоны – В3.5 (М50) – В15 (М200).
Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.
При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:
- «Т» – тяжелый;
- «П» – керамзитовый (с пористым основанием);
- «С» – силикатный.
Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.
Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.
При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.
Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.
На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.
Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.
На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.
Какие бывают типы блоков
- Сплошные. Этот тип наиболее прочен и может выдержать огромные нагрузки. Как можно понять из названия, в таких блоках нет никаких пустот – внутри исключительно бетон и арматура. Тяжелые дома на твердой почве обычно ставятся на таких блоках. Единственный их минус – вес. Если почва хоть немного ненадежна (болотистая, глинистая, илистая) блоки просядут и дом перекосится.
- Сплошные с пустотами. Этот тип блоков легче предыдущего, поскольку в них имеются специальные пустоты для прокладки коммуникаций. Это очень облегчает подключение дома к водопроводу, канализации, электросети и интернету – ничего не нужно сверлить, все пролегает внутри стен и потолка технического подвала.
- Пустотные. Самый легкий вид блоков, использующийся обычно там, где тяжелые сплошные блоки не подходят из-за природных условий. Внутри, в пустотах, остается место, которое можно заполнить теплоизолирующими материалами, например, и получить превосходные теплые полы или не менее превосходные теплые стены подвала.
Вес блоков ФБС | Фундамент для Дома
Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.
Вес фундаментных блоков ФБС и свойства зависят от типа изделия.
Основные типы бетонных блоков и их вес
Фундаментные блоки различают по форме и конструкции. Они бывают:
- Сплошные;
- Пустотные;
- Сплошные с вырезом.
Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.
Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.
Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.
Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.
Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.
На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).
Зависимость веса ФБС блоков от размеров
Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:
- Аббревиатура: ФБС;
- Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
- Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.
Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.
Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.
ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.
В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.
Зачем необходимо знать массу ФБС блоков
Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.
Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.
И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.
Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы
Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.
Характеристика и особенности блоков фундаментных ФБС
Бетонный блок для фундамента ФБС является сплошным монолитным изделием из железобетона, имеющим форму параллелепипеда. Среди других видов блоков материал отличается самыми высокими прочностными и эксплуатационными характеристиками, благодаря которым он может применяться при возведении фундамента.
ФБС блоки имеют сплошное прямоугольное сечение и петли, облегчающие процесс транспортировки и укладки
ФБС является надежным, устойчивым и долговечным строительным материалом, который характеризуется повышенной стойкостью к воздействиям окружающей среды. Прочностные характеристики изделия имеют особое значение, поскольку элементы являются основой создания фундамента здания.
Материал изготавливается исключительно в заводских условиях, поскольку качество каждого изделия должно строго контролироваться с помощью лабораторных инструментов согласно ГОСТу. Блоки фундаментные могут изготавливаться из таких материалов:
- силикатного бетона или керамзитобетона плотностью не менее 1800 кг/м³;
- легкого высокопрочного бетона класса В100;
- тяжелого высокопрочного бетона марки М50-М200.
Бетон подбирается на основании условий эксплуатации возводимого сооружения. Здесь учитываются температурные перепады, механические нагрузки и уровень влажности. Максимальной прочностью обладает бетон марки М200. Для суровых условий эксплуатации можно использовать наполнитель марки М150, а для стандартных – М100.
В качестве основного материала для изготовления блоков ФБС используют бетон класса прочности от В7,5 до В15
Помимо бетона-наполнителя, применяется арматура из стали марки А1 или А111, улучшающая прочностные характеристики и снижающая последствия от давления и сжатия, и пластификаторы, которые повышают морозоустойчивость материала.
Последствия неправильного определения параметров
Если приобретены камни ФБС, которые легче чем требуется по ГОСТ, то в этом случае были допущенные грубые нарушения в процессе производства, фактически это брак и как он себя поведет в качестве фундамента, будет сложно предположить. Лучше такие блоки не покупать, особенного для многоэтажных объектов.
Определения габаритов фундамента и его веса лежит в основание расчета нагрузки, которую он способен переносить в ходе эксплуатации. Беря его за основу определяют нагрузки веса строения, снежного и ветрового влияния и дополнительного эксплуатационного давления.
Если несущие свойства фундамента из «облегченных» ФБС будут ослаблены, то естественно он не сможет удержать все вышеперечисленные нагрузки — строение будет разрушаться.
Для чего нужно знать массу блоков для фундамента
ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.
Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.
Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.
Как рассчитать массу?
Для того чтобы рассчитать массу одного бетонного блока, нужно умножить плотность изделия по паспорту (кг/м3) на его объем (м3).
Расчет производится для конкретных модификаций, например, ФБС габаритами:
- 2400х600х600;
- 400х200х200;
- 2400х600х400.
2400х600х600
Как правило, блоки ФБС 24-6-6 выпускаются из тяжелого бетона, могут также быть силикатными или керамзитобетонными. Для фундаментов применяют ФБС тяжелого бетона В7.5/В12.5 и плотностью от 2100 до 2500 кг/м3, сегодня заводы ЖБИ предлагают покупателям еще более прочные изделия, включая марку В22.5.
Расчет веса блока ФБС 24*6*6 с разной плотностью, габариты блока: 2400мм*600мм*600мм. Объем рассчитывается путем умножения всех трех измерений на плотность по паспорту:
- 4Х0.6Х0.6=0,864 м3;
- 0,864*2300 кг/м3= 1987 кг;
- 0,864*2400 кг/м3= 2073 кг;
- 0,864*2500 кг м3= 2160 кг.
200х200х400
Такой бетонный блок, изготавливается в специально предназначенной серийной форме по ГОСТ 13579-78.
Блок по ГОСТ должен соответствовать следующим характеристикам:
- Прочность М100/М150 или В7.5/В12.5;
- плотность от 1400 до 2300 кг/м3;
- морозостойкость F50.
Объем рассчитывается путем умножения всех 3-х размерных показателей 400мм*200мм*200 мм, что равно 0,016 м3 и далее на конкретную плотность по сертификату:
- 0,016*1400 кг/м3= 22 кг.
- 0,016*2000 кг/м3= 32 кг.
- 0,016*2300 кг/м3= 36 кг.
2400х600х400
ФБС 2.4х0.6х0.4 изготавливаются из разнообразных наполнителей. Для модификации «Т» — тяжелый плотность колеблется от 2300 до 2500 кг/м3.
Они могут быть:
- железобетонными;
- песчано-бетонными;
- с добавлением шлаков.
Песчано-бетонные применяются для одноэтажных построек на базе бетона М100. Могут быть пустотелыми и сплошными с модификацией «С». Железобетонные также обладают прямоугольным сечением и изготавливаются с применением бетона М100.
В конструкции расположен армирующий каркас, который повышает стабильность блока при сжатии и расширении, вызванных температурными перепадами. На «тычковой» стороне размещаются специализированные монтажные пазы для закладки цементного раствора.
Объем камня калькулируется способом умножения всех 3-х размеров 2400мм*600мм*400 мм, получается 0,576 м3 и далее на конкретную плотность по сертификату:
- 0,576*2300 кг / м3= 1324 кг.
- 0,576*2400 кг / м3= 1382 кг.
- 0,576*2500 кг / м3= 1440 кг.
Что означает понятие?
Вес бетонного блока — это сила, с которой он действует на опору либо иной тип крепления, препятствующего его падению. Она возникает благодаря силам тяжести и в состоянии покоя равна массе блока в кг или тоннах.
Часто в строительстве пользуются понятием объемного и удельного веса:
- Первый показатель характеризует вес единицы объема, представленного в виде сплошной глыбы.
- Второй — отношение веса материала к объему, с размерностью кг/м3.
Удельный вес камня будет зависеть от его наполнителей. Поскольку по ГОСТ 13579-78 бетонные блоки производятся в различных модификациях, обладающих собственными характеристиками и эксплуатационным качеством. Внешние по габаритам блоки могут иметь совершенно разный вес.
Зная внешние размеры бетонных изделий и их удельный вес по ГОСТ, можно установить нормативный вес.
- А, В, С – габариты элемента;
- р — удельный вес по ГОСТ, кг/м3.
Сравнивая нормативный вес с фактическим, полученным на весовом комплексе при взвешивании транспортного средства с камнями, можно определить насколько в реальности изделия соответствуют ГОСТ, что очень важно, поскольку «легкие» изделия — это брак и могут не выдержать строительную конструкцию
От чего зависит масса?
Вес бетона определяется габаритами и формой изделия, прочностными характеристиками на сжатие, удельным весом бетона, арматуры и наполнителя, и наличием вспомогательных элементов, например, монтажных петель.
С целью стандартизации изготовления бетонных блоков для типового строительства они маркируются.
Каким бывает размер?
Вес бетонных камней регламентируется выше обозначенным ГОСТ и зависит от категорий изделий. ФБС — монолитное, сплошное сечение прямоугольной формы из высококачественного бетона, обладающие высокими технологическими характеристиками и прочностью.
Процесс изготовления не предполагают выполнения армирования, не считая установки крепежных петель.
Масса ФБС в зависимости от класса бетона на сжатие:
- ФБС 24.3.6-Т, кл.В 7.5, удельный вес бетона м3/стали кг — 0,406/1.46, общий вес-0,97 т;
- ФБС 24.6.6-Т, кл.В 7.5, удельный вес бетона м3/стали кг — 0,679/2.346, общий вес-1,63 т;
- ФБС 12.4.6-Т, кл.В 7.5, удельный вес бетона м3/стали кг — 0,265/1.46, общий вес-0,64 т.
Для чего нужно знать сколько весит камень?
Существует несколько причин, по которым застройщику потребуется знать нормативный вес, установленного ГОСТ и фактический вес, блоков определяемый на весовом комплексе при взвешивании груза:
- Проверка соответствия производственного качества изделия по разности показаний между нормативным и фактическим весом;
- выполнения сметного расчета строительства;
- выполнения прочностного расчета стеновых конструкций;
- расчет необходимого транспорта и подъемной техники.
В том случае, когда все подсчеты будут выполнены верно и подтвердят качество применяемых блоков, тогда по результатам строительно-монтажных работ собственники получат надежный и долговременный фундамент.
