ФБС: характеристики, размеры, применение материала

Характеристики продукции


Фундаментные блоки выбираются по назначению материала Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

  1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:
  • В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
  • Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
  • Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.
  • Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
  • Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.


Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

  • Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
  • Пустотелые элементы идеальны для строительства стеновых панелей.
  1. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
  2. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Как построить фундамент из блоков ФБС

Фундамент дома из блоков ФБС

ФБС (фундаментный блокстеновой) – элемент сборных железобетонных конструкций, предназначенный дляустройства фундаментов под дома с различной этажностью, стеновыми материалами укоторых являются каменные или другие материалы.

Фундаментные блоки производятсяв заводских условиях из бетонов марки М100-М200, с усилением конструкциимонтажной арматурой. На торцевых сторонах имеются специальные пазы, дляобеспечения прочного соединения отдельных элементов между собой. В такихизделиях отсутствуют внутренние пустоты, они производятся полностьюмонолитными. Поэтому имеют высокий уровень прочности к любым типам нагрузок.

Типоразмеры фундаментных блоков

В зависимости от назначения, атакже от проектных нагрузок на фундамент, ФБС производятся различных размеров:

  • длина блока – 2400, 1200, 900 мм;
  • ширина блока – 500, 400, 300 мм;
  • высота блока – 600, 300 мм.

Маркировка блока включает всянеобходимую информацию о его геометрических размерах (в дм), к примеру:ФБС-24-4-3, где:

  • 24 – длина;
  • 4 – ширина;
  • 3 – высота.

Кроме геометрических размеровможет указываться тип материала, из которого производится блок:

  • «С» — силикат;
  • «П» — керамзит;
  • «Т» — тяжелый бетон.

Преимущества фундаментов из ФБС

Такие фундаменты имеют рядпреимуществ перед основаниями, смонтированными из других материалов.

  • Устройство фундамента из ФБС занимает минимум времени.
  • Нет необходимости ожидания набора прочности конструкции, кладка стен может производиться сразу по окончании монтажных работ.
  • Монтаж может выполняться в любую погоду и при любой температуре наружного воздуха.
  • Фундамент, изготовленный из монолитных блоков, отличается высоким уровнем прочности и длительным сроком эксплуатации.
  • ФБС используются для монтажа фундаментов при высотном и малоэтажном строительстве.
  • Материал блоков отличается высокой устойчивостью к различным агрессивным средам.

Недостатки фундаментов из ФБС

Наряду с достоинствами, такиефундаменты имеют и свои минусы.

  • Для транспортировки блоков к месту укладки и монтажа фундамента требуется привлечение специальной транспортной и грузоподъемной техники, что увеличивает общую стоимость строительных работ.
  • Устройство фундамента требует проведение дополнительных гидроизоляционных работ, направленных на защиту бетона от воздействия влаги.
  • Часть межблочных пространств, в местах ввода инженерных систем и коммуникаций, необходимо закладывать кирпичом.
  • Большой расход цементно-песчаного раствора для заделки межблочных швов.
  • В некоторых случаях приходится «колоть» блоки для получения нужного размера.

Подготовительные работы

На данном этапе производитсярасчет количества блоков, необходимых для устройства фундамента, их размеры,схема укладки. При расчетах учитываются нагрузка на фундамент, типы грунтов иих несущая способность, наличие и глубина залегания грунтовых вод, этажностьпостройки.

Для устройства фундаментапонадобятся следующие инструменты и расходные материалы.

  • Растворомешалка.
  • Лопаты.
  • Тачка.
  • Трамбовка.
  • Измерительные приборы.
  • Шнуры, колышки.
  • Молотки, мастерки.
  • Цемент, щебень, песок.
  • Гидроизоляционные материалы.

Подушка под фундамент

На плотных грунтах требуетсяустройство подушки, на которую будут укладываться блоки. Такая подушка состоитиз слоя щебня толщиной около 10 см, который служит также в качестве дренажнойсистемы и слоя песка около 5 см. Поверхность подушки должна тщательнотрамбоваться.

Монтажные работы

Из фундаментных блоковвозводятся монолитные и ленточные фундаменты. Блоки укладываются в видекирпичной кладки с обязательной перевязкой швов. Для скрепления используетсяцементно-песчаный раствор. Для придания большей прочности между рядами блоковможет укладываться арматурная сетка. Толщина швов не более 2 см.

Устройство армированного пояса

При значительных нагрузках нафундамент, а также для перекрытия подвального помещения, по верхней плоскостиблоков устраивают арматурный пояс, толщиной 200-300 мм. Для этих целейиспользуют бетонный раствор и арматуру толщиной около 10 мм.

Пояс равномернораспределяет нагрузку от плит перекрытия и будущих стен здания. Для устройства армопояса делается опалубканеобходимых размеров, в нее укладывается арматурный каркас и заливаетсябетонной смесью.

Характеристики

Кроме материала, плотности, массы и цены, есть немало характеристик, на которые требуется обратить внимание. Есть еще множество параметров, по которым придется их выбирать

Типы и размеры

Фундаментные блоки имеют разную форму и профили, кроме того разные габаритные размеры. Изделия разной формы имеют разное назначение и маркировку:

  • Цилиндрические колонны используются при устройстве фундаментов свайного и столбчатого типа. Они обозначаются буквой «Ф».
  • Трапециевидные фрагменты служат хорошей опорой под ленточное или столбчатое основание (подушкой). Эти изделия маркируют «ФЛ». Все параметры и размеры описаны ГОСТ 13580-85.

  • Прямоугольные с дугообразными выемками на торцах называют «ФБС». Их используют при устройстве ленточного фундамента, а также для возведения стен цокольных этажей. Размеры и параметры выдерживаются согласно ГОСТ 13579-78.
  • Есть еще пустотелые блоки, которые используют для изготовления несъемной бетонной опалубки при изготовлении монолитного ленточного фундамента. Обозначаются они «ФБП». Такие блоки необходимы при возведении многоэтажных домов. Получается тогда очень надежный фундамент. Но для малоэтажного строительства их применение избыточно: слишком большой запас прочности для бани, пусть даже и двухэтажной. Их описывает тот же стандарт, что и ФБС — 13579-78.
  • В некоторых случаях могут понадобиться балки — они есть прямоугольного и трапециевидного сечения, маркируются «БФ». Их размеры нормирует ГОСТ 28737-90.

После букв, которые обозначают тип изделия, следует набор цифр. Они отображают габариты блоков, указанные в дециметрах. Первая цифра — длина, вторая — ширина, и последняя — высота. Например, ФБС-24-6-6  — это блок прямоугольной формы, длиной 240 см, высотой и шириной 60 см. Обозначение ФЛ-6-12-3 расшифровывается так: блок трапециевидной формы (подушка), длиной 60 см, шириной 120 см и высотой 30 см.

Есть блоки-балки. Они тоже иногда необходимы в строительстве

Использование всех этих блоков предусматривает использование кранов или, как минимум, лебедки. Но есть совсем небольшие блоки, размерами 20*20*40 см. Их заливают на тех же заводах в стандартные формы. При заливке работают вибропрессовочные машины, которые увеличивают плотность раствора. Используют при этом смесь из портландцемента,  песка и более крупного заполнителя. Заполнителем может быть гравий, и тогда блок — бетонный, или керамзит, и тогда он, соответственно керамзитобетонный.

Маломерные бетонные блоки бывают полнотелые и пустотелые. Полнотелые используют для кладки фундаментов нетяжелых зданий на надежных грунтах, пустотелые — для возведения стен. Работать с ними можно без техники: масса не бывает больше 40 кг. Но при устройстве такого фундамента нужно создавать дополнительные армирующие пояса. В некоторых случаях, в каждый горизонтальный шов укладывают металлическую сетку. А для повышения прочности можно еще сделать и армирующий пояс большей высоты. Все зависит от условий на участке и конструкции здания.

Морозостойкость

Эта характеристика важна для большей части территорий нашей страны. Любой из материалов выдерживает некоторое количество циклов заморозки и размрозки. Для повышения этого показателя в раствор добавляют разнообразные присадки. Понятно, что чем больше циклов переносит бетонный блок без разрушения, тем дольше будет служить фундамент.

Таблица размеров блоков ФБС

Устойчивость к средам

При наличии на участке кислых или щелоченных почв, необходимо соответственно выбирать тип бетона. Если говорить о Подмосковье, то большая часть грунтов кислая, потому тут необходимо использовать блоки со щебнем в качестве заполнителя: он придает изделиям стойкости к кислотным воздействиям.

Какой бетон используют

Ленточный фундамент — это строительная конструкция, работающая преимущественно на сжатие (исключение составляют фундаментные подушки). Нет необходимости применять высокие марки и классы бетона. Согласно ГОСТ 13579-78:

  • максимальный класс прочности на сжатие В15 (или марка М200);
  • минимальный класс для изделий из керамзитобетона или тяжелого бетона В3,5 (или марка М50);
  • минимальный класс для элементов из силикатного бетона В12,5 (марка М150).

Чаще всего для фундаментов применяют тяжелый цементный бетон В7,5 для блоков по серии ФБС и ФБВ. Для ослабленных ФБП используется более прочный материал В12,5.

Сборный ленточный фундамент.

Общие сведения

Маркировка буквой “П” указывает на то, что данная продукция имеет внутренние пустоты, а буква “В” говорит, что блоки изготовлены с выемками для укладки канализационных систем.

Фундаментные стеновые блоки производят с укрепляющей арматурой на заказ, и без арматуры. Самым распространенным как раз является последний вид. Армированные блоки обладают повышенным уровнем прочности. ФБП используют для возведения стен, они выполняют функцию несъемной опалубки. В полости блока погружают арматуру и заливают раствором из бетона. ФБВ – это те же ФБС, только с единым отличием в виде вырезов под трубы коммуникационных систем.

ГОСТ фундаментных блоков стеновых № 13579-78 определяет, что вышеописанные типы бетонных блоков могут применяться для строительства стен подвала и других подземных сооружения, а конкретно ФБС подходит для сооружения фундамента. Прочность и длительность использования готового основания дома, зависит в первую очередь от грамотной укладки материала.

При производстве бетонных блоков используют специальные вибрационные столы с целью уплотнения массы. Также для этой цели подходят вибрационные устройства, погружаемые на определенную глубину. Чтобы сделать блок установленных стандартом размеров, применяют особые формы

Это очень важно – создать правильную геометрию блока, в противном случае, изделия не могут обеспечить плотности и ровности кладки. В результате такой халатности, слишком большие зазоры между блоками будут пропускать влагу, а это повлечет за собой разрушение конструкции в дальнейшем

Для того чтобы блок фундаментный бетонный быстрее схватился и застыл, готовое изделие обрабатывают паром. Данная технология обеспечивает получение набора прочностных характеристик до 70 % за 24 часа. Это существенная разница, по сравнению c природным методом сушки, который растягивается на срок до недели. Технология применения пара не оказывает негативного влияния на качество продукции.

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.

Как правильно подобрать размеры ФБС

Для того чтобы правильно определиться с параметрами фундаментных блоков, необходимо изначально грамотно рассчитать площадь основания, выяснить, какой будет кладка и учесть толщину перекрытий и возводимых стен. Фундаментные блоки, размеры которых вы уже определили для себя, имеют еще и особенную маркировку.

Она представляет собой защитный код, в котором содержится информация для покупателя. К примеру, ФБС 6-4-6 говорит о том, что железобетонная конструкция имеет высоту 600 мм, ее длина составляет 400 мм, а ширина – 600 мм.

При этом буква «т» указывает на то, что конструкция изготовлена из тяжелого бетона.

Размеры фундаментных блоков также важно учитывать, исходя из характера грунта. Например, для глинистых и вздувающихся грунтов рекомендуется выбирать блоки типа ФБС 24-6-6 либо подобные им

На выбор параметров блоков также влияют:

  • Деформация почвы;
  • Нагрузка стен, трасс, колон;
  • Глубина их укладки.

Учитывая все факторы, можно построить хорошо отапливаемое подвальное помещение, что не всегда возможно сделать с другими типами фундамента. Выбрав блоки ФБС, размеры которых абсолютно соответствуют будущей постройке, а также, учитывая характеристики самого материала: его плотность, морозоустойчивость, долговечность, можно добиться возведения идеального здания, которое будет отличаться от других своей прочностью и безупречным внешним видом.

Размеры бетонных блоков ФБС прямым образом влияют и на вес конструкций. Этот фактор необходимо учитывать, ведь для транспортировки и укладки блоков обязательно понадобится грузоподъемный транспорт и техника.

На нашем сайте вы можете посмотреть возможные размеры фундаментных блоков, оценить внешний вид таких конструкций и решить для себя, какие параметры вам понадобятся. Ведь, прежде всего, необходимо предварительно продумать ход работ, определиться с типом изделий, учесть все нюансы строительства, а уже после этого выбирать конструкции исходя из их габаритов.

Еще по этой теме на нашем сайте:

  1. Как сделать блоки ФБС своими руками Первый вопрос, который задает себе каждый человек решивший сделать фундаментальные блоки сам — это из чего же их делать. Технология производства фундаментальных блоков подразумевает строительство…
  2. Маркировка фундаментных блоков и расшифровка аббревиатуры ФБС Блок бетонный фундаментальный является разновидностью железобетонных изделий, используемый для обустройства ленточных конструкций при возведении стен основания. Эта статья проинформирует вас о спецификации фундаментальных блоков, ассортименте…
  3. Монтаж фундаментных блоков — делаем подвал из ФБС Чтобы ваш дом, офис, промышленный объект твердо и уверенно стояли на земле, нужно провести качественный монтаж фундамента. Монтаж блоков ФБС, технологическая карта его проведения обеспечат…
  4. Собираем легкий фундамент из фундаментных блоков 20х20х40 Фундаментные блоки 20х20х40 являются отличным вариантом для строительства небольших сооружений даже в неблагоприятную погоду и, не используя при этом дополнительную технику. Это выгодно экономически, а…

Габариты и вес бетонных блоков для фундамента

При выборе материала для обустройства подземного основания по сборной технологии, учитывают габариты блоков

Обратите внимание: в маркировке указываются размеры (длина*ширина*высота) в дециметрах, округленные в большую сторону

Наиболее распространенные типоразмеры:

  • ширина 300, 400, 500, 600 мм (3, 4, 5, 6 дм);
  • длина 780, 880 мм (8, 9 дм) для доборных блоков, 1180, 2380 мм (12, 24 дм) для стандартных панелей;
  • высота 280, 580 мм (3, 6 дм).

Реже встречаются панели, длина которых составляет 280, 380, 480, 580, 1780 мм (3, 4, 5, 6, 18 дм) и высотой 380, 480 мм (4, 5 дм). Сетка размеров бетонных блоков для фундамента ленточного типа (ФЛ) отличается от стандартной, так как изделия имеют трапециевидное сечение за счет расширенного основания.

Помимо панелей перечисленных габаритов выпускаются бетонные блоки 200х200х400 мм. Это изделия отдельного стандарта ФСБ-4, вес блоков составляет 310 кг. Они активно используются в частном домостроении.

В таблице ниже приведены основные характеристики панелей ФСБ наиболее распространенных габаритов, изготовленных из тяжелого бетона (на это указывает буква Т в маркировке).

Марка изделияРазмеры (мм)Класс бетонаМасса изделия (кг)
длинаширинавысота
ФБС 9.3.6-Т88030058087,5350
ФБС 9.4.6-Т88040058087,5470
ФБС 9.5.6-Т88050058087,5590
ФБС 9.6.6-Т88060058087,5700
ФБС 12.4.3-Т118040028087,5310
ФБС 12.5.3-Т118050028087,5380
ФБС 12.6.3-Т118060028087,5460
ФБС 12.4.6-Т118040058087,5640
ФБС 12.5.6-Т118050058087,5790
ФБС 12.6.6-Т118060058087,5960
ФБС 24.3.6-Т238030058087,5970
ФБС 24.3.6-Т238040058087,51300
ФБС 24.3.6-Т238050058087,51630
ФБС 24.3.6-Т238060058087,51960

Вес бетонных блоков для фундамента зависит от плотности материала: к примеру, если для изготовления панелей применяется тяжелый бетон класса 75 или 100, вес изделия при тех же габаритах будет отличаться в меньшую или большую сторону от приведенного в таблице выше.

В более подробных таблицах, которые используются при расчете фундаментных оснований, фигурирует плотность материала, сечение арматуры (для армированных блоков), объем изделий и другие характеристики.

Надежные отечественные производители блоков фундаментных: цены изделий

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.

Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.

Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.

Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии

Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.

Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.

Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.

Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт

Технические характеристики и особенности

Пустотелые фундаментные блоки из тяжелого бетона наиболее востребованный вариант. Они производятся из цемента, песка, щебня и воды. Такой раствор обеспечивает прочностные характеристики изделий. Для изготовления используется бетон не ниже марки М200. Каркас железобетонной конструкции выполняется из горячекатаной стали марок А-I и А-III.

Продукция изготавливается методом вибропрессования. Отливка происходит в специальной форме. В заводских условиях это гарантирует соблюдение установленных геометрических параметров. После уплотнения вибрационными приспособлениями состав пропаривают. Процедура позволяет добиться быстрого набора прочности. Выверенная технология позволяет получать надежный материал, выдерживающий несущие и динамические нагрузки в процессе эксплуатации.

Особенностью силикатного бетона является отсутствие в составе цемента. Блоки изготавливаются автоклавным способом из извести и кварцевого песка. Их отличает однородная структура и меньшая стоимость. Тяжелый силикатный бетон обеспечивает необходимую прочность, морозостойкость, звукоизоляционные характеристики. Изделия на силикатной основе редко применяют в частном строительстве.

Изготовление ПББ

Керамзитобетонные блоки благодаря добавлению в состав пористых наполнителей (шлака, обожженной глины) и пластификаторов лучше удерживают тепло. Основания зданий получаются с низким коэффициентом теплопроводности. Также конструкция легче изделий из тяжелого бетона. Недостатком материала является повышенное влагопоглощение. Такой тип блоков не рекомендуется при строительстве фундаментов на участках с близким залеганием грунтовых вод.

При выборе материала учитываются климатические условия в регионе и геологические особенности участка. Проектировщики предлагают тип бетонных блоков, подходящий по характеристикам к условиям эксплуатации. Имеющиеся в изделиях пустоты при возведении стен неотапливаемых построек или подсобных помещений закладываются утеплителем.

Поверхность блоков имеет различную степень обработки:

  • лицевая – предназначена для покраски и отделки;
  • нелицевая – расположена на участках вне зоны видимости.

Преимущества пустотелых блоков:

  • Прямоугольная геометрическая форма пустотелых блоков для фундамента позволяет получить четкий дизайн подвальных стен и цоколя.
  • Изделия рассчитаны на долгий срок службы порядка 50-100 лет. Они выдерживают многократные циклы замораживания и оттаивания, устойчивы к сейсмической активности.
  • Стройматериал пожаробезопасен, выдерживает действие открытого огня и высокой температуры.
  • Блочные конструкции обеспечивают хорошую шумоизоляцию.

Скорость возведения ленточного или столбчатого фундамента значительно выше, чем при работе с кирпичом или применении заливки монолитной ленты. Возведение сборной конструкции не требует ожидания застывания бетонного раствора в течение месяца.

Характеристика и особенности блоков фундаментных ФБС

ФБС производят из бетонного раствора плотностью от 1800 до 2400 кг/м3. Спецификация предполагает такие три варианта смеси: с прочностью выше В7.5 (марка М100), минимум В12.5 (марка М15), тяжелые бетоны прочностью от В3.5 (марка М50) до В15 (марка М200).

Стойкость к воздействию низких температур, которую демонстрируют ФБС, должна быть равна минимум F50 (что означает, что фундаментный блок может выдерживать минимум 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока достаточно высокая, но для фундамента это не страшно.

Обозначая размеры ФБС, указывают его величину в дециметрах, округляя в сторону увеличения. Кроме габаритов, также указывают тип бетона, из которого сделан ФБС: тяжелый (Т), силикатный (С), керамзитовый (П, с пористым основанием).

Пример расшифровки маркировки блока ФБС-24-4-6 Т: размер фундаментного блока равен 240 сантиметрам в длину, 40 и 60 сантиметров стороны, сделан он из тяжелого бетона. Маркировка может быть выполнена в разных вариантах (с точками, дефисом, пробелами), но всегда предполагает указание основных величин.

Вес ФБС стартует от 260 килограммов, поэтому строительство фундамента осуществляется исключительно с привлечением спецтехники, своими руками работы выполнить не удастся.

В строительстве жилых объектов обычно используют блоки фундаментные небольшой длины, многоэтажных и промышленных зданий – самые большие. В производстве блоков допускается определенная погрешность в размерах.
Допустимые погрешности размеров в стандарте:

  • По высоте/ширине – отклонение до 8 миллиметров.
  • Длина – не больше 13 миллиметров.
  • По вырезу – до 5 миллиметров.

При покупке и выборе блоков важно обращать внимание на соответствие размеров и массы ФБС. Так, если вес ниже указанной величины, а размеры нормальные, это говорит о наличии пустотных участков в блоках, плохом уплотнении материала, что негативно сказывается на его прочности. Такие блоки лучше не использовать в строительстве фундамента

Такие блоки лучше не использовать в строительстве фундамента.

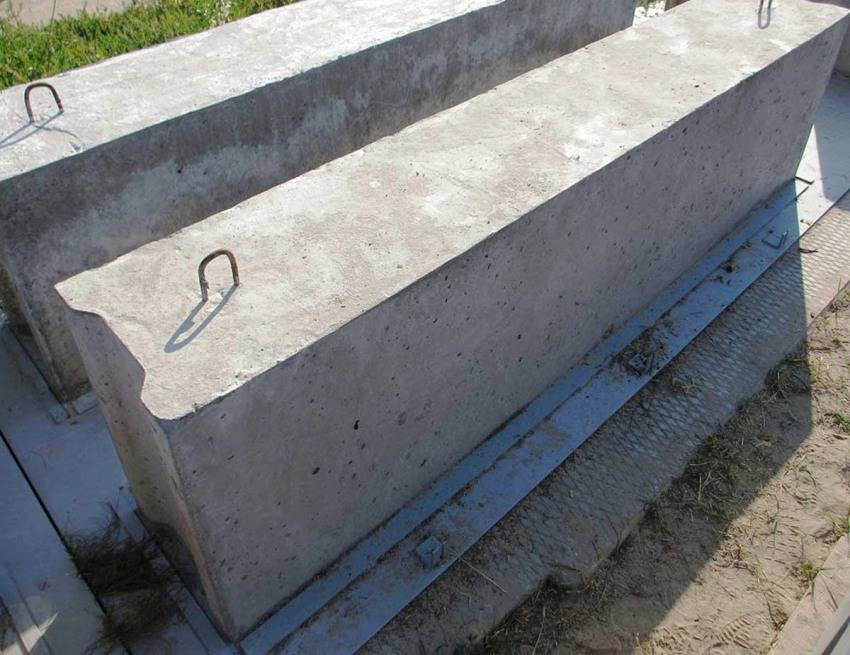

Для облегчения процесса монтажа блоки производят со специальными металлическими проушинами, которые располагают сверху. Делают их из периодического металлопрофиля или стали. При необходимости можно заказывать блоки небольших размеров без петель. По ГОСТу, на блоках не должно быть трещин, деформаций.  Кроме основных видов, для строительства жилых и общественных зданий выпускают также блоки ФБП, ФБВ и другие.

Общие черты применения блоков

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:

  • Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
  • Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
  • Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.

В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.

Надежные отечественные производители блоков фундаментных: цены изделий

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.

Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.

Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.

Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии

Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.

Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.

Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.

Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт

Конструктивные особенности и виды блоков

Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.

Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.

Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:

  • ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
  • ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);
  • Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
  • ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
  • БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
  • ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.

При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона

Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

  • Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
  • С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
  • П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.

Стандартные размеры фундаментных блоков согласно ГОСТу

Производители соблюдают типоразмеры ФБС, указанные ГОСТом. Серийные изделия по длине производят 3 размеров: 88, 118 и 238 см. Высота представлена 2 параметрами: 28 и 58 см. По ширине изготавливаются блоки от 20 см до 60 см с интервалом 10 см.

Производители выпускают блоки в 3 различных размерах.

Необходимо учитывать, что фактическая длина и высота на 2 см меньше указанной в маркировке. Недостающая величина отводится на растворные швы. Ширина берется точно: раствор на боковых гранях не укладывают.

ГОСТ допускает погрешности по размерам. Максимальные отклонения от стандарта по длине – 13 мм, высоте и ширине – 8 мм, по пазам – 5 мм.

Стандартные ФБС производятся в различных соотношениях основных размеров.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
