Эффективные способы гидроизоляции свайного фундамента

Методы гидрозащиты ростверка

Ростверк – внешняя часть фундамента, которая объединяет все сваи в единую конструкцию и отвечает за равномерное распределение нагрузки на грунт.

Ростверк может быть:

• железобетонным,
• металлическим,
• деревянным.

Каждый материал по-своему подвержен разрушающему действию влаги и нуждается в защитных мерах.

Заглубленного свайного ленточного

Методы защиты опор были описаны ранее. Для ленты используют вертикальный или горизонтальным вариант гидроизоляции. Для участков с близким залеганием грунтовых вод и переувлажненной почвой, применяют комбинированный метод.

Для защиты стен основания используют рулонный гидроизоляционный материал, которым покрывают всю внутреннюю поверхность опалубки до заливки бетона. Иногда защитные мероприятия проводят после застывания раствора: наплавляют рулонный материал или напыляют «жидкую резину».

В качестве несъемной опалубки иногда используют водонепроницаемый пенополистирол. Он препятствует проникновению почвенной влаги в поры бетона, а также дополнительно утепляет цоколь.

Свайно-ростверкового

Способ защиты от влаги надземной части конструкции выбирают с учетом типа ростверка:

1. Для металлической обвязки используют полимерные обмазочные составы с хорошей адгезией.
2. Деревянную часть конструкции пропитывают антисептиком, антипиреном, а затем покрывают несколькими слоями мастики (перед нанесением каждого слоя дожидаются полного высыхания предыдущего).
3. Элементы из железобетона обмазывают составом на основе битума, а после высыхания наплавляют рулонный гидроизолирующий материал.

Гидроизоляция винтовых свай

Свайные конструкции состоят из ствола, наконечника с лопастью (или несколькими лопастями) и оголовка. Монтаж может выполнятся вручную или с применением специализированной техники. Сваи закручиваются строго ниже глубины промерзания грунта. Вкрученные сваи обрезаются по высоте, сверху к ним привариваются оголовки. Для гидроизоляции металл заливают составами, в состав которых входит битум. Стволы свай бетонируются, чтобы обеспечить защиту от коррозии и исключить образование конденсата.

Из чего складывается стоимость Устройства забирки

Стоимость забирки зависит от материала изготовления, объема, срочности и условий работы, от необходимости дополнительных операций (водопонижение и др.)

Арктик Гидро Строй выполняет работы по устройству ограждений (в том числе под ключ) во всех регионах России. Наши услуги:

• гидрогеологическая оценка грунта;
• испытание грунтов и свай;
• проектирование стенки;
• составление сметы и технологической карты;
• транспортировка материала и оборудования;
• лидерное бурение;
• погружение шпунтов;
• устройство забирок;
• укрепление готовых стенок (армопояс, распорные системы и др.);
• демонтаж и вывоз шпунтов после окончания работ.

У нас можно купить или взять в аренду шпунты (новые и б/у), а также арендовать сваебойное оборудование.

Важно!

К вашим услугам:

• качественная и маневренная техника;
• большой ассортимент шпунтов;
• квалифицированные рабочие;
• допуск СРО;
• быстрые сроки;
• низкие цены;
• составление всех необходимых документов;
• гарантия на работу.

Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»

Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»

Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»

Изоляция от влаги ростверка

Свайный фундамент гидроизолируют по ростверку. После того как забиты и установлены сваи делают гидроизоляцию: битумную мастику наносят на наружную часть свай. Устанавливают опалубку для заливки ростверка.

Укладывают дренажную гравийно-песчаную подушку. Сверху подушку можно полить битумом или жидким бетоном.

Внутри опалубки укладывают гидроизоляцию из рулонных материалов. На местах выхода свай в рубероиде прорезают отверстия, но вырезанные кусочки не выбрасывают, а укладывают сверху на прежнее место.

Гидроизоляция служит барьером, не давая вытекать цементному молочку.

После того, как ростверк залит, выполняют обмазочную изоляцию боковых поверхностей или оклеечную гидроизоляцию рулонным материалом. Правильно выполненная гидроизоляция ростверка отсечет его поверхность от грунта.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Подготовительные работы

Для любого типа отмостки нужна канава. Ее вырывают с небольшим уклоном (около 3°-5°) в наружную сторону. Ров должен вплотную прилегать к фундаменту основного строения. Перед началом работ нужно проверить все замеры. Чтобы канава получилась ровной, по углам крепят колышки, к которым привязывают веревку на уровне земли. Яма нужно копать по полученным линиям.

Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Прежде чем делать насыпь, дно полученного рва нужно утрамбовать. Проще всего это сделать на глинистой почве. Грунт, в котором много песка, плохо держит форму. Чтобы выровнять его, понадобится специальное оборудование. Делать отмостку в дождливые дни нельзя, поэтому намочить и утрамбовать насыпь не получится. Решить проблему можно, добавив в землю немного цемента. Полученную смесь выровняйте и немного полейте из лейки. Затем выровнять слой можно ногами или прямой доской. Делать отмостку, пока почва полностью не просохнет, нельзя.

Методы гидроизоляции свайно-ростверкового фундамента

Свайно-ростверковый фундамент имеет конструкцию, схожую со свайно-ленточным.

Особенно это заметно на основаниях с железобетонным ростверком, мало отличающимся от традиционной ленты.

Основными различиями являются размеры и отсутствие прямого контакта с грунтом.

Деревянные и металлические виды ростверка представляют собой обычный пояс обвязки, соединяющий все сваи по линиям нагрузки — местам расположения несущих внутренних и наружных стен.

Рассмотрим варианты гидроизоляции разных типов:

Металлический ростверк

Для гидроизоляции металлических деталей подходят напыляемые или обмазочные типы гидроизоляторов.

Чаще всего используются горячий битум или битумная мастика. Нередко применяют кузбасслак, различные полимерные покрытия.

Методика нанесения напоминает обычное окрашивание, разница состоит в необходимости максимальной герметичности и толщины слоя.

При выборе материала основное внимание следует уделять влагонепроницаемости пленки, иначе покрытие после первой же зимы отслоится от поверхности металла

Деревянный

Деревянные детали неустойчивы к воздействию влаги. Гидроизоляция производится с помощью специальных пропиток или традиционными обмазочными материалами, причем, большинство строителей предпочитают применять гудрон, мастики или иные материалы на основе масел или подобных составов.

Нанесение производится при помощи обычных кистей. Покрытие периодически осматривается, при обнаружении отслоений производится очистка и подкрашивание проблемного участка.

ВАЖНО!

Не рекомендуется использовать креозот или подобные материалы с сильным запахом, так как он постоянно будет ощущаться в доме.

Железобетонный

Железобетонный ростверк мало отличается от обычного ленточного фундамента.

С точки зрения процедуры гидроизоляции это один и тот же тип конструкции, требующий одинаковых мероприятий.

Учитывая специфику и конфигурацию элементов конструкции, наиболее удобными способами являются нанесение битумной мастики или пропиточных материалов.

Нанесение горячего битума также возможно, но работы представляют собой большую сложность из-за необходимости покрывать нижнюю часть ленты, что чревато ожогами или иным неприятностями. Оптимальный вариант — битумная мастика, которую впоследствии удобнее всего будет наносить повторно.

Гидроизоляция для фундамента: все способы и инструкция

Вода разрушает строительные конструкции здания, приводя их в негодность, снижая срок эксплуатации. Особенно это актуально для подземной части дома, которая подвергается воздействию сразу нескольких видов влаги. Снаружи на нее оказывает разрушительное воздействие дождевая и талая вода, а в почве доставляют неприятности грунтовые воды, уровень расположения которых может меняться в зависимости от сезона. Способы гидроизоляции для фундамента здания зависят от его типа и способа изготовления (устройство ленты, плиты, столбов или свай).

Как воздействует влага

Путей, которыми вода может привести к разрушению бетонного фундамента несколько:

• Вымывание из конструкции частиц, образование неровностей и выбоин из-за агрессивных компонентов в дождевой или грунтовой воде.
• Разрушение при проникновении воды в тело фундамента и замерзании ее там. Дело в том, что вода – единственное на планете вещество, которое при переходе в замороженное состояние расширяется, а не уменьшается в объеме. Попадая в капилляры, она оказывает сильное давление на фундамент изнутри, что приводит к появлению трещин и щелей.

Именно поэтому гидроизоляция фундамента важна и должна проводиться сразу же после возведения конструкции.

Виды защиты от влаги по расположению

В общем случае устройство гидроизоляции фундамента делится на три группы:

• горизонтальная;
• вертикальная;
• устройство отмостки.

В зависимости от типа основания могут быть применены несколько способов одновременно.

Комбинированная защита от действия влаги

Горизонтальная предназначена для предотвращения проникновения влаги между разными уровнями. Она может быть выполнена из различных материалов. Предусматривается для всех видов фундаментов (ленты, плиты, столбов, свай).

Вертикальная нужна для того, чтобы подземные воды не могли оказывать влияние на фундамент. Не все виды оснований нуждаются в такой защите. Требуется только для ленточных и столбчатых опор дома. Горизонтальная защита предусматривается для всех типов (устройство ленты, плиты или отдельно стоящих опор).

Устройство отмостки защищает основание от проникновения дождевой воды и талой в весенний период. Здесь существенное значение имеет ширина конструкции. Если она будет недостаточной, то влага отведется на небольшое расстояние и сможет добраться до фундамента. Этот тип защиты снижает нагрузку на все остальные, позволяя увеличить срок их службы.

Вертикальная и горизонтальная изоляция

Гидроизоляция рулонным материалом

Гидроизоляция фундамента может выполняться с использованием разных средств защиты. Отдельно стоит рассмотреть вертикальные и горизонтальные виды и устройство отмостки, поскольку материалы в этих случаях будут различаться достаточно сильно.

Защита заглубленной части здания при вертикальной и горизонтальной изоляции предполагает, что могут быть использованы материалы для следующих способов:

• оклеечная;
• обмазочная;
• проникающая;
• штукатурная;
• инъекционная;
• монтируемая;
• конструкционная (добавки в бетон).

Стоит отдельно разобраться с тем, какой материал применять в каждом случае.

Оклеечная

Такая защита конструкции выполняется с использованием рулонных вариантов на битумном вяжущем. Может применяться наплавляемый или приклеиваемый материал. Наплавляемые виды подразумевают наличие клеевого слоя, который подвергается нагреву при высоких температурах и приклеивается к поверхности. Чтобы закрепить на основании изоляцию без клеевого слоя, потребуется в качестве соединительного вещества применить битумную мастику.

К оклеечным материалам можно отнести:

Применение рубероида – самый распространенный метод

• толь (материал устарел и не рекомендуется его применять в качестве защиты ответственных конструкций дома, но стоит отметить его невысокую стоимость);
• пергамин (гидроизоляция фундамента на основе толстого плотного картона, который пропитывается битумным вяжущим, нельзя отнести к надежным и долговечным способам, но позволит существенно сэкономить);
• рубероид (остается лидером среди рулонной изоляции благодаря своей доступной цене, срок службы достаточно небольшой);
• полимерные материалы с пропиткой битумом основы из стеклоткани или полиэстера (здесь можно в качестве примера привести следующие распространенные варианты для защиты стен и фундаментов дома от влаги: «Линокром», «Гидроизол», «Технониколь», «Стеклоизол», «Бикрост» и др.).

Последняя группа – наиболее надежный вариант, но цена на такой материал может быть достаточно высока.

Но здесь стоит учесть их долгий срок службы, который позволит снизить частоту ремонтов. К достоинствам оклеечного способа можно отнести то, что его можно предусматривать для различных поверхностей:

Как осуществляется гидроизоляция свай?

Устройство гидроизоляции для свайного фундамента Прежде всего, следует помнить, что слой гидрозащиты основания дома не должен иметь разрывов поверхности.

Сваи изготавливаются из бетонных смесей, металла или даже дерева.

Железобетонные сваи изготавливаются из бетонной смеси W4, если грунтовые воды в данной местности спокойны. Можно использовать W6, если воды имеют усиленную агрессивность, W8 применяется в случае этажного строительства. В состав бетонных смесей вводят также гидродобавки.

При возведении малоэтажных домов перед установкой в шурф арматуры края шурфа изолируют рубероидом или другими материалами.

Если для свай используют металлические трубы, полые внутри, внутренность можно заполнить бетоном, содержащим специальные гидроизоляционные добавки. Наружную сторону перед забивкой обрабатывают современными составами, которые не стираются.

В пробуренный шурф перед забивкой засыпают дренаж – щебень с песком слоями. Слои примерно по 10 см увлажняют и трамбуют. Этот слой поможет сохранить сваю от действия воды.

Виды шпунтовых стенок

Шпунтовые ограждения различаются по материалу изготовления шпунта:

• деревянные;
• железобетонные;
• ПВХ и композитные;
• металлические.

Металлические в свою очередь делятся на профильные (шпунты Ларсена) и трубчатые. Трубчатые – высокопрочные с повышенной устойчивостью, используются в особо сложных условиях. В большинстве случаев применяются шпунты Ларсена, чаще всего корытообразной формы.

Деревянные шпунты сегодня почти не используются: они дешевые, но одноразовые. В грунте портятся, извлечь их без повреждений нельзя. Железобетонные обладают высокой прочностью. Теоретически их можно демонтировать, но это никогда не делается, поскольку процесс их извлечения из грунта слишком сложный и дорогостоящий. Железобетонные стенки оставляют на месте погружения и включают в конструкцию фундамента.

Пластиковые и композитные шпунты можно использовать многократно, но их чаще всего тоже оставляют в грунте: благодаря эстетичному виду и стойкости к коррозии их используют как составную часть дизайна при укреплении набережных. По прочностным характеристикам они проигрывают металлошпунтам.

Металлошпунты используются практически повсеместно. Они удачно сочетают в себе высокую прочность, устойчивость, сравнительно небольшой вес и габариты. Используются до 20 циклов, что предоставляет клиентам ряд возможностей для экономии:

• можно взять шпунты в аренду;
• приобрести бывшие в употреблении, их цена ниже;
• продать по окончании использования. Наша компания выкупает использованный шпунт и возвращает заказчику до 80 процентов стоимости.

Забирка Ларсена – тоже способ сэкономить, об этом ниже.

Нужно ли гидроизолировать свайный фундамент?

Вопрос о необходимости гидроизоляции свайного фундамента чрезвычайно сложен.

Некоторые специалисты утверждают, что подземная часть свай не подвержена отрицательному влиянию влаги, поскольку не имеет контакта с атмосферным кислородом. Другие отмечают постоянное негативное воздействие влаги, но не видят способов борьбы с этим явлением, кроме предварительного, на стадии изготовления, нанесения защитных слоев на поверхность или в массив ствола.

Действительно, при погружении все защитные слои попросту стираются о грунт, что делает их присутствие малоэффективным.

Однако, отчасти правы и те, кто считает воздействие подземных вод не слишком интенсивным.

Большинство проблем возникает из-за электрохимической коррозии, вызванной наличием блуждающих токов или кислотным составом грунта.

Материалы применяемы для гидроизоляции

Рассмотрим, какими материалами может быть проведена гидроизоляция ростверка и непосредственного самого свайного фундамента.

1. Обмазочная. Как правило, применяется битумная мастика.
2. Оклеечная. Чаще всего для гидроизоляции фундамента используются современные стеклоткани, которые обладают отличными гидрофобными свойствами, легко наносятся на поверхность ростверка.
3. Проникающая. Применяется для обработки железобетонного свайного фундамента. При нанесении образуется влагонепроницаемый слой.
4. Окрасочная. Такая гидроизоляция станет самым подходящим вариантом для винтового свайного фундамента. Для этих целей применяются различные современные полимерные составы, образующие равномерное и плотное покрытие, устойчивое к влаге и агрессивным средам.

Какие существуют методы

Гидроизоляция свай зависит от их конструкции и используемого материала:

Забивные

Они погружаются в грунт методом вдавливания, поэтому никакие поверхностные методики здесь неприменимы.

Вопрос решается путем внесения в состав бетона специальных добавок, препятствующих капиллярному впитыванию влаги в материал. Несмотря на это, поверхностная часть фундамента подлежит гидроизоляции общими способами.

Набивные

Устанавливаются в заранее подготовленную различными способами скважину.

Преобладающий метод гидроизоляции — использование водонепроницаемой опалубки, погруженной в скважину.

В качестве изолятора применяют пластиковые трубы, рубероид или другие материалы. После заливки бетона оболочка остается внутри и защищает материал от воздействия влаги.

Буронабивные

Являются одним из видов набивных свай. Отличие лишь в способе создания скважины — бурении с помощью соответствующих приспособлений.

Техника гидроизоляции ничем не отличается от методов, используемых при работе с набивными сваями.

Винтовые

Материал ствола не позволяет использовать полимерные покрытия, так как при погружении они будут полностью удалены из-за трения о грунт. Единственным эффективным способом является нанесение слоя цинка, невосприимчивого к действию влаги.

Многие недобросовестные производители делают винтовые сваи из обычных, неоцинкованных труб.

Их покрывают слоем краски, выдавая это покрытие за надежную защиту от коррозии.

Если выясняется, что слоя оцинковки не имеется, пользование такими опорами запрещается.

Гидроизоляция свайно-ленточного фундамента

Данная разновидность фундамента покрывается битумом. Бетонную ленту защищают горизонтально й или вертикальной изоляцией. Если грунт на участке сильно обводнен, или отмечается высокий уровень грунтовых вод, то применяются оба варианта.

В данном случае гидроизоляционные материалы могут наносится двумя способами:

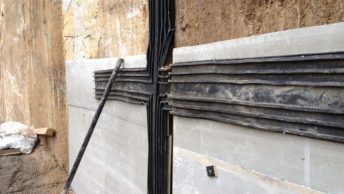

• Траншею делают на полметра шире, чем необходимо. Дожидаются застывания бетона и убирают опалубку. На стенки основания напыляется «жидкая резина» или наплавляется бетонный материал;
• При заливке бетона используется экструдированный пенополистирол, выполняющий функцию несьемной опалубки, предотвращает впитывание бетоном влаги и утепляет цоколь.

https://youtube.com/watch?v=7U0kpUGQG9Q

Делаем опалубку для ростверка

Чтобы опоясать свайное поле в единое целое часто прибегают к такой технологии, как установка ростверка. Он подразумевает под собой раму, которая может быть сделана как из железобетона, так и из бруса, которая охватывает несущие стороны периметра. Деревянный ростверк применяется очень редко, так как предназначен только для свай, сделанных из дерева.

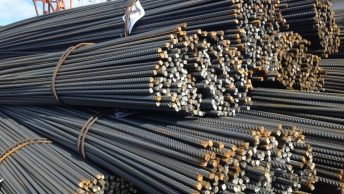

Опалубка устанавливается в траншею с таким расчетом, чтобы ее высота обеспечивала заливку цоколя, а затем производится монтаж арматурной конструкции, также по всему периметру будущего фундамента. Между арматурой и опалубкой прокладывается влагоизоляционный материал, и траншея заливается бетоном М-200.

В итоге, после полного затвердевания бетона получается монолитная лента из железобетона на сваях — прочная и устойчивая конструкция, обеспечивающая крепость вашего дома.

Рис.: Ростверк для свайного фундамента

Технология установки ростверка полностью похожа на монтаж обычной монолитной ленты. Съемная опалубка для ростверка обычно делается из деревянных щитов или листов ДСП. Главным условием является прочное соединение этих элементов, так как на них будет оказываться значительное давление. Лучше всего, при монтаже опалубки, сделать опорки на расстоянии метра друг от друга. Они позволят прочно удерживать дно опалубной траншеи.

Совет эксперта! Для ростверка можно смонтировать несъемную опалубку. В этом случае она будет выполнять функцию дополнительной теплоизоляции. В строении, которое стоит на фундаменте с ростверком, очень трудно сделать подвал.
