Что такое свайный фундамент
Под свайным фундаментом подразумеваются опоры, изготовленная из железобетона, кирпича, древесины или других материалов, которые погружаются в грунт. Для придания жесткости конструкции опоры связываются ростверком или монолитной плитой. Сваи могут вбиваться или вкручиваться в почву или помещаться в заранее приготовленные ямы, которые засыпаются гравием или заливаются бетоном.
Много общего имеют железобетонный ростверковый фундамент с ленточным. Разве что в первом случае используется лента меньших размеров, а лежит на сваях, а не на почве. Это позволяет защитить ростверк от воздействия влаги. Важным параметром при создании фундамента из свай является глубина залегания, которая определяется в зависимости от уровня промерзания почвы. Если размещать опоры ниже этого уровня, то на железобетон не будут воздействовать сезонные расширения и сжатия почвы.
Размеры свай разного вида
Помимо геологических условий и конструктивных особенностей возводимых зданий глубина заложения свайного основания зависит и от типа опор.
Винтовые
Винтовые сваи
Для определения параметров опор оснований под легкие постройки небольших размеров иногда достаточно поверхностного анализа на участке. Если в самом низком месте строительной площадки на глубине до 50 см встречается глинистый или песчаный грунт повышенной плотности, то длина винтовых свай должна быть не менее 2 м. В других условиях производят расчет, учитывая уровень промерзания почвы.
К примеру, для строительства различных объектов в Подмосковье чаще всего используют винтовые сваи длиной 2-3 м. Конструктивные элементы небольшого диаметра востребованы при возведении заборов и беседок, а аналогичные изделия значительного сечения применяют для сооружения частного дома в несколько этажей.
Буронабивные
Они заливаются в предварительно подготовленные скважины, количество и расположение которых определяется проектом здания и технической документацией. Глубина бурения зависит от вида опор, которые могут быть без уширения, с корневидным основанием или уширенной пятой. При выборе конструкции определенного вида учитывают характеристики почвы и воздействующие на фундамент нагрузки.
Буронабивные сваи
Длина буронабивной сваи в грунте должна составлять не менее 3 м от подошвы ростверка или поверхности земли. Если используют конструкции без уширения, то их заглубляют в опорный пласт минимум на 1 м. Погружение опор в связный грунт с уширенной пятой не может быть менее 2 м или величины ее диаметра. Если строительство проводится на участках с погребенным слоем торфа, то конец свай располагают на 2 м ниже. Диаметр стволов буронабивных опор определяется их длиной и высотой дома, и составляет: для конструкций до 10 м — 400 мм; для сооружений до 15 м — 500 мм. Прочность свай размером от 15 до 30 м обеспечивается за счет стволов диаметром 600 мм.
Забивные
В зависимости от вида используемых материалов забивные сваи бывают деревянными, металлическими или железобетонными. Конструкции из дерева или металла перед погружением обрабатывают защитными составами. Посмотрите видео, как монтируют забивные сваи.
Минимальная длина железобетонных опор не превышает: для полых — 4 м; для сплошных — 3 м. Стандартный размер может составлять от 3 до 16 м. Если глубина установки железобетонных опор предполагает значительное расстояние от поверхности до точки опоры, то используют составные сваи и комбинированный способ монтажа.
Глубина залегания грунта с достаточной несущей способностью
Для надлежащего восприятия проектных нагрузок нижняя лопасть сваи (если речь идет о модификациях с двумя лопастями, подробнее о которых в статье Особенности расчета двухлопастных винтовых свай
) должна закрепиться в грунте с достаточной несущей способностью. При этом мощность слоя плотного грунта под сваей, как правило, должна быть не менее 1 метра.
Согласно статистическим данным, грунтовые слои с достаточной несущей способностью, как правило, залегают с отметки 1,8 метра от поверхности земли. И только в 5-7% случаев они располагаются выше. То есть глубина заложения свайно-винтового фундамента не может составлять менее 1,8 метра.
Уровень залегания грунта с достаточной несущей способностью можно определить с помощью адаптированной под малоэтажное строительство процедуры – геолого-литологических изысканий (подробнее Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности
).
Экспресс-геология также позволяет определить:
тип, свойства грунта;
уровень залегания грунтовых вод;
сложные грунтовые условия;
потенциально опасные геологические объекты и процессы и т.д.
Чтобы в процессе погружения сваи структура основания нарушилась минимально, и не произошло снижение его несущей способности, нужно на этапе проектирования подобрать рациональную конфигурацию лопасти (больше информации в материале Ключевые принципы подбора параметров лопастей
).
Глубина промерзания грунта
Некоторые грунты подвержены морозному пучению. Осенью поры такого основания начинают заполняться водой, а затем лед, образовавшийся при замерзании, начинает вытеснять его вверх (при кристаллизации вода увеличивается в объеме в среднем на 12%).
Если оставить нижнюю лопасть сваи в таком слое, то она неизбежно начнет подниматься вместе с основанием. Даже если конструкцию не выдернет из почвы, сооружение все равно сместится или деформируется. Это, возможно, будет незаметно глазу, но окна, двери неизбежно весной станут открываться и закрываться не так хорошо как осенью. И эта ситуация будет повторяться из года в год, вынуждая Вас бесконечно что-то подгонять или ремонтировать.
Это требование не означает, что Вы можете пренебречь необходимостью расположения лопасти в слое грунта с достаточной несущей способностью. Винтовой свае в этом случае следует пройти отметку нормативной глубины промерзания, после чего нужно продолжать завинчивание до тех пор, пока лопасть не закрепится в грунте с достаточной несущей способностью, а мощность слоя такого грунта под сваей не составит не менее 1 м, о чем мы уже говорили ранее.
Не забывайте, что за уровнем промерзания должна находиться именно лопасть сваи, а не острие конуса. К примеру, для свай компании ГлавФундамент
это расстояние составляет 0,2 м. Следовательно, при расчете этот показатель должен суммироваться с остальными.
Расчет глубины свайного фундамента
Таким образом, можно вывести следующую формулу:
Глубина расположения лопасти + Уровень залегания грунта с достаточной несущей способностью/Уровень промерзания грунта = Глубина заложения фундамента
Центральные и южные регионы (Москва, Пенза, Санкт-Петербург, Краснодар, Ростов-на-Дону и т.д.): 0,2 м + 1,8 м (грунты с достаточной несущей способностью) = 2 м;
Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.д.): 0,2 м +1,8 м (грунты с достаточной несущей способностью и уровень промерзания) = 2 м;
Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Новосибирск, Томск, Тюмень и т.д.): 0,2 м + 2,3 м (уровень промерзания) = 2,5 м;
Восточная Сибирь (Иркутск и т.д.): 0,2 м + 2,8 м (уровень промерзания) = 3 м.
Стоит учесть, что на Юге России глубина промерзания либо незначительна, либо отсутствует вовсе, но есть большая толща слабонесущего слоя чернозема. Рассчитывая длину свай в этом регионе также необходимо опираться, прежде всего, на уровень залегания грунта с достаточной несущей способностью.
Чтобы определить грунтовые условия Вашего участка, запишитесь на выезд геолога.
РАЗДЕЛ III: Расчет свайного фундамента
3.1. Выбор длины, сечения свай, глубины заложения и толщины плиты свайного ростверка.
Свайный фундамент состоит из свай и ростверка. Применяют их при слабых грунтах или вследствие технико-экономических преимуществ.
Свая – стержень, погруженный в готовом виде в грунт или изготовленный непосредственно в скважине в грунтовом массиве.
Ростверком называется балка или плита, объединяющая группу свай в единый фундамент. Расчет свайных фундаментов производится по двум группам предельных состояний:
─ по первой группе – расчет несущей способности сваи и проверка прочности свай и ростверков;
─ по второй группе – расчет по деформациям свайных фундаментов.
Тип свай, их длина, размер поперечного сечения назначаются исходя из конкретных инженерно-геологических условий строительной площадки.
При назначении глубины заложения подошвы свайного фундамента необходимо учитывать вид и состояние грунтов строительной площадки, положение уровня грунтовых вод, конструктивные особенности сооружения.
Глубина заложения свайного ростверка в непучинистых грунтах назначается независимо от глубины промерзания (не менее 0,5 м от поверхности планировки), в пучинистых грунтах – ниже расчетной глубины промерзания не менее чем на 0,25м.
В промышленных и гражданских зданиях обрез ростверка принимается на 15….20 см ниже уровня отметки пола. Толщина ростверка должна быть не менее 40 см. Окончательная его толщина определяется проверочным расчетом на изгиб или на продавливание головами свай. Величина заделки головы железобетонной сваи в ростверке составляет:
а) при отсутствии горизонтальных нагрузок на фундамент – не менее 5…10 см. При этом заделка выпусков арматуры в ростверк необязательна;
б) при наличии горизонтальных нагрузок на фундамент – не менее поперечного сечения сваи или на 5…10 см с обязательным выпуском в ростверк арматуры периодического профиля на длину 25 ее диаметров.
В работе примем сечение сваи 30 х 30 см. Длина сваи определяется глубиной залегания слоя грунта и отметкой заложения подошвы ростверка. Рабочую длину сваи примем ℓр = 6 м. Нижний конец сваи рекомендуется заглублять в несущий слой грунта на 1 – 1,5 м.
3.2. Определение расчетного сопротивления сваи, количества свай и расчет условия соответствия фактической нагрузки на сваю с расчетным сопротивлением сваи.
Расчетное сопротивление сваи (допустимая нагрузка на сваю) определяется по прочности материала и прочности грунта. Для дальнейших расчетов принимается меньшее полученное, как правило, значение. Расчета висячих свай по материалу не требуется, т.к. его результат обычно больше, чем по грунту. Расчетное сопротивление висячей сваи по грунту определяем по формуле:
,
где gс – коэффициент условий работы сваи, gс = 1;
gк – коэффициент надежности по грунту, gк = 1,4;
R= 1143,8 кПа – расчетное сопротивление грунта под нижним концом сваи,(табл.6)
А= 0,09 м² – площадь поперечного сечения сваи;
U = 1,2 м – наружный периметр сваи;
h<sub>i</sub> — толщина i-того слоя грунта, соприкасающегося с боковой поверхностью сваи, h<sub>i</sub> = 2м (толщину грунта, прорезаемую сваей, разбиваем на слои толщиной по 2 м);
ƒi – расчетное сопротивление i –го слоя грунта основания по боковой поверхности сваи, кПа. (табл.7)
Определим среднюю глубину заложения слоя Zi :
Z1 =3,5м и ƒ1 = 15кПа;
Z2 = 5,5 м и ƒ2 = 17,5кПа;
Z3 = 6,95 м и ƒ3 = 18,35кПа;
Z 4 =7,75м и ƒ4 =18,5кПа;
gсR , gсƒ – коэффициенты условий работы под нижним концом и по боковой поверхности сваи, зависящие от способа погружения свай (для свай, погружаемых забивкой gсR = gсƒ = 1).
Глубина погружения: 1,5 + 6 + 0,25 = 7,75м. Для такой глубины погружения, с помощью метода интерполяции, принимаем расчётное сопротивление грунта под нижним концом сваи равным R = 1143,8кПа (по табл. 6).
В качестве примера на рис.4 дана схема для определения расчетного сопротивления сваи.
Рис.4 Расчетная схема ( значения даны в сантиметрах).
Таблица 6. Расчетные сопротивления R
Примечания: 1. в случаях, когда значения R указаны дробью, числитель относится к пескам, знаменатель – к пылевато-глинистым грунтам.
2. Для плотных песков значения R увеличиваются на 60%, но не более, чем до R = 20 МПа.
Результаты интерполяции запишем в таблицу 6.1:
Видео описание
Желающим познакомиться с процессом заливки свай, предлагаем посмотреть этот ролик:
Устройство оголовков и обвязки
Оголовком называют торцевую часть сваи, закрываемую, как правило, насадным кольцом с прямоугольной или круглой пластиной. Именно к ней и будет привариваться швеллер, если требуется сделать основание под кладку, или вертикальные стержни арматуры, если дом каркасный и к сваям будет крепиться горизонтальная обвязка из бруса:
Размер оголовков подбирается в зависимости от диаметра ствола сваи, он должен быть немного больше, чтобы свободно надеваться на обрез ствола. Их изготавливают из стали, усиленной четырьмя косынками и покрытой антикоррозионным грунтом.
Оголовок Источник bibliostroy.ru
Установка металлического ростверка Источник bibliostroy.ru
Приваренные к оголовкам арматурные стержни под брусовую обвязку Источник bibliostroy.ru
Выбор типа оголовка, да и его наличие в целом, осуществляется в зависимости от конструктива стен. Без оголовков устраивают основание только под кладку. При этом сваи с двух сторон обвязывают по верхнему периметру швеллером и укладывают на него бетонные балки, либо заливают ростверк по опалубке, замоноличивая в него концы свай. Оба эти варианта показаны на картинке снизу.
Варианты устройства винтового фундамента без использования оголовков Источник sibsvai.ru
- Для возведения каркасного или брусового дома, наличие оголовков обязательно. Они бывают приваренные и съёмные, второй вариант нередко используется при ручном монтаже свай. В любом случае, положение оголовков проверяется по уровню, и если есть отклонения от горизонтали, принимаются меры по устранению перекоса.
- Перед приваркой, по краю ствола сваи и кромке оголовка снимается до металла слой краски и производится зачистка болгаркой. После сваривания швы зачищают от шлака, и, не давая металлу остыть, наносят защитное покрытие.
- Если высота цокольной части винтового фундамента превышает 60 см, либо свайное поле располагается на пересечённой местности и сваи выступают из грунта на разную высоту, для их усиления предусматривается ещё и нижняя обвязка. Этот вариант представлен на фото снизу.
Винтовой фундамент с нижней обвязкой Источник fazenda.guru

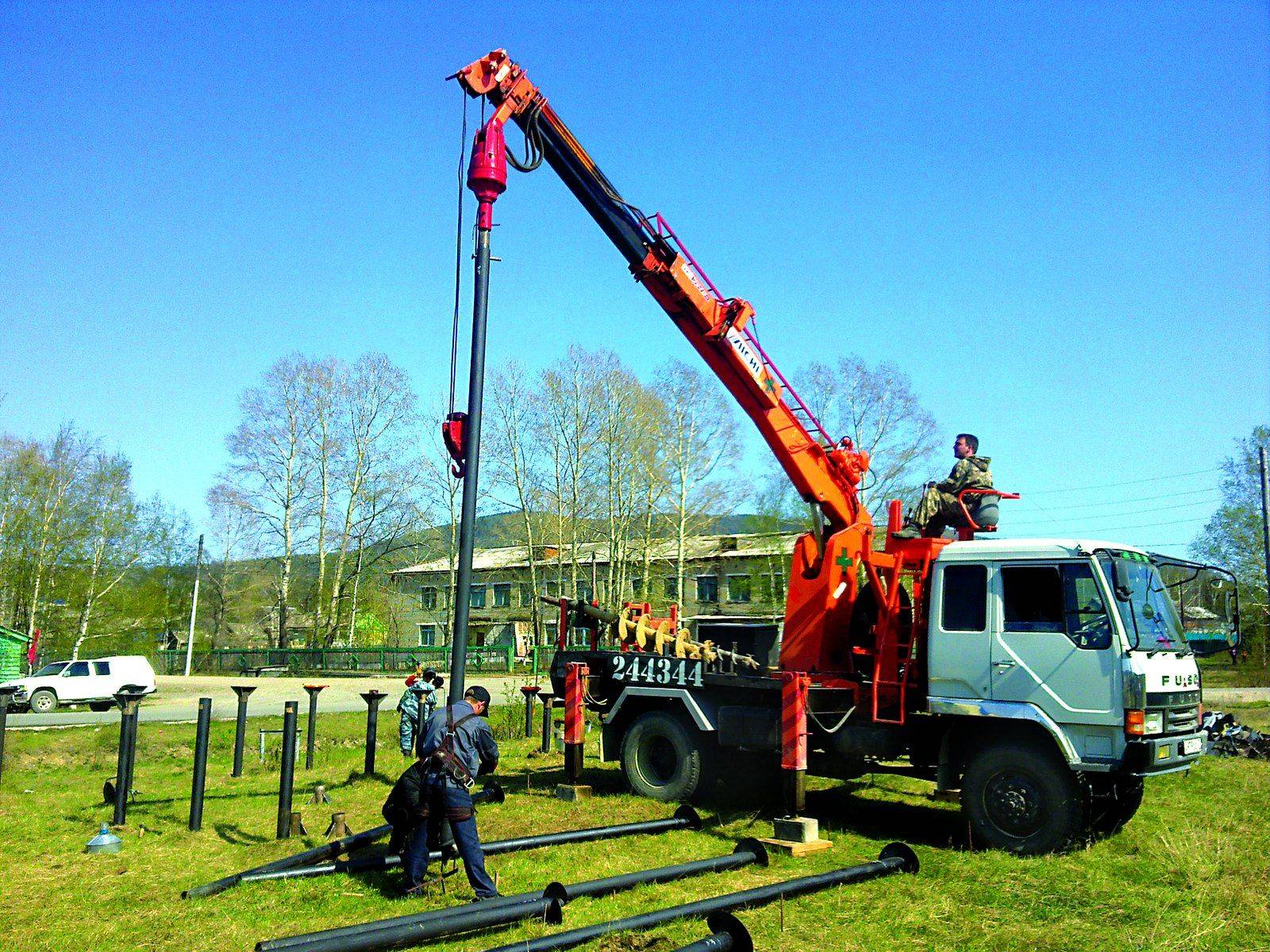

Где используют винтовые сваи
При застройке объектов с небольшой этажностью. Это могут быть загородные дома, магазины, гостиницы и другие объекты, где нужен хороший и прочный фундамент. Иногда их вкручивают рядом со старым фундаментом во время реконструкции зданий. Их используют фрагментарно, не нужно сносить все сооружение, чтобы возвести новое. Сваи удобно и быстро вкручивать в любой грунт. Отлично выдерживают контакт с водой, ее агрессивное воздействие на любые типы других фундаментов. Используются в качестве подпорки пирсов, подойдут для возведения надводных сооружений.
Позвоните нам или Закажите звонок

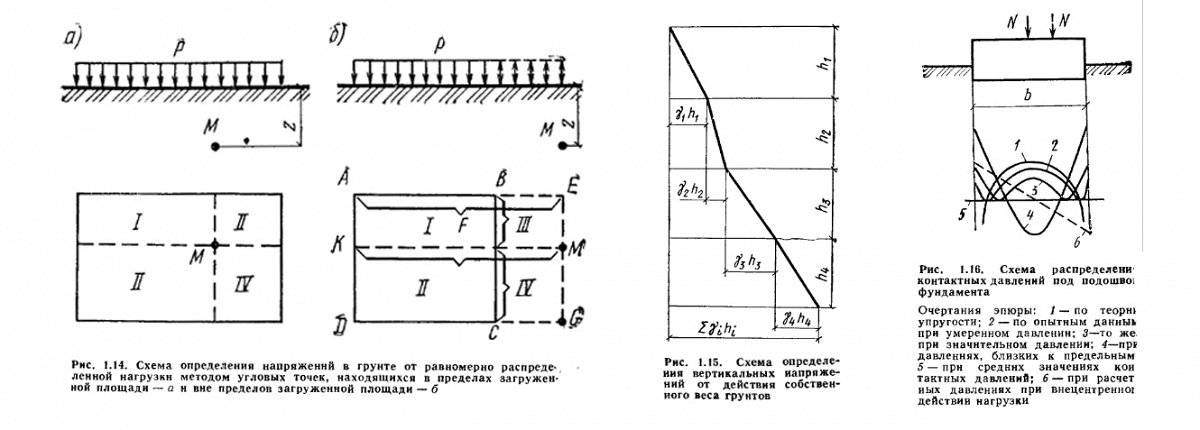

Методы расчета осадки
Предельное состояние – неудовлетворительное состояние конструкций здания, при котором невозможна его эксплуатация.
Способ послойного суммирования
Условия и допущения при использовании метода:
Грунт в основ-ии сплошное однородное тело
На тело действует линейная вертикальная нагрузка
Тело подвержено вертикальным напряжениям и деформациям
Боковое расширение и горизонтальные напряжения слишком малы
Деформация рассматривается только в пределах сжимаемой толщи
Деформация ниже уровня активных слоев не рассчитывается
Формула расчета осадки способом послойного суммирования:
Способ эквивалентного слоя
Условия и допущения при использовании метода:
Основ-е в пределах полупространства однородно
Грунт является линейно деформируемым телом
Деформации в пределах полупространства определяют по теории упругости
Мощность эквивалентного слоя зависит от коэффициента бокового расширения, формы и размеров фунд-та
Формулы расчета осадки способом эквивалентного слоя:
для однородного основ-я –
для слоистого основ-я –

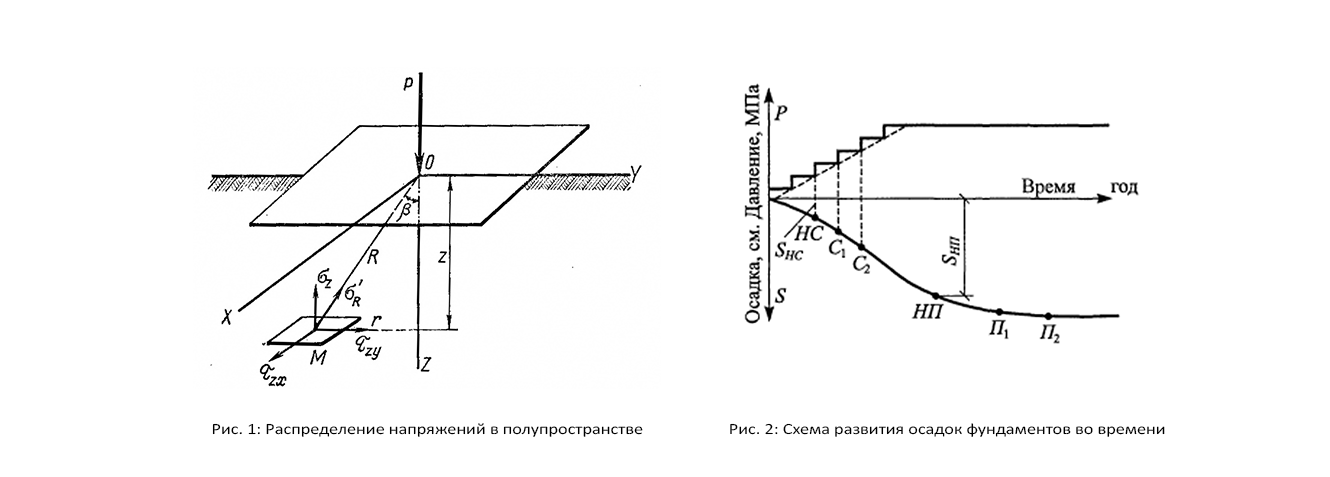

Полупространство – это геометрическая фигура, ограниченная гиперплоскостью в пространстве для которой выполняется ряд условий.
Как рассчитать глубину?
Формулы для вычисления глубины промерзания можно найти в пункте 2.27 СНиП 2.02.01−83 «Основные здания и сооружения».
Согласно этому документу, для ее вычисления необходимо:
- Во время холодных месяцев для каждого отдельного города/района вычислить среднемесячную отрицательную температуру (M).
- Полученную величину взять по модулю, вычислить из нее корень квадратный (√|М|)
- Умножить на коэффициент, который зависит от типа почвы (h=√|М|*k). Для крупных, средних и гравелистых песков коэффициент принимают равным 0,3, для мелких песков и супесей — 0,28, для глинистой и суглинистой почвы — 0,23, для крупнообломочной — 0,34.
Можно воспользоваться старой версией СНиП 2.01.01−82, в приложении которого есть специальная карта, на которой указаны глубины промерзания почв.
Обратите внимание, что земля под теми зданиями, которые зимой постоянно отапливаются, промерзает несколько меньше, поэтому значение глубины промерзания можно уменьшить в среднем на 20%. Например, в Новосибирске глубина промерзания почвы составляет 220 см. Если вы планируете строить жилой дом, который будет постоянно отапливаться, то фундамент можно установить на глубину около 176 см
Если вы планируете строить жилой дом, который будет постоянно отапливаться, то фундамент можно установить на глубину около 176 см.
Если вы не нашли на карте своего региона, то можно воспользоваться данными местной или ближайшей метеостанции. Там вам расскажут, какая почва и на какую глубину промерзает в вашем регионе. Именно метеостанции осуществляют сбор и последующую обработку данных промерзания почв.
Коэффициент глубины промерзания зависит от пучинистости грунта (особенно это актуально для глинистых почв).
Морозная пучинистость — это свойство, которое определяет, насколько деформируется грунт при замерзании и последующем оттаивании. Чем больше этот показатель, тем больше воды накапливается в почве.
Наиболее пучинистыми является глинистый и пылеватый грунт, который прекрасно проводит и удерживает воду. Объем таких почв может увеличиваться на 10%, а, соответственно, и глубина промерзания также возрастет на 10%. Песчаный грунт практически не подвержен пучению, а для скальных почв такое явление вообще не характерно.
Обрезка свай и формирование ростверка
По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.
В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.
Разметка лазерным уровнем Источник bibliostroy.ru
Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.
Перенос отметки на сваю Источник bibliostroy.ru
Резку выполняют при помощи болгарки с отрезным диском по металлу.
Обрезка сваи Источник bibliostroy.ru
Расчет глубины заложения ленточных мелкозаглубленных фундаментов
Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.
Таблица №2: Глубина промерзания грунта в некоторых регионах
Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.
Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)
Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.
Уровень грунтовых вод ниже глубины промерзания грунта
Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.
Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .
Уровень грунтовых вод выше глубины промерзания грунта
Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.
На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.
Фундамент глубокого заложения
Другой вариант заложения свайного фундамента – глубокий. Для определения глубины пользуются также качественными показателями почвы, на которой возводится конструкция. При изысканиях выявляют максимально плотный грунт, на который опора будет надежной и устойчивой, в этом месте и ставят отметку глубины заложения.
Бурение и установка свай бригадой рабочих.
Используется глубокий тип заложения в таких случаях:
- когда необходимо возвести сооружения большой массы, высотных, построенных из кирпича;
- когда уровень, на котором промерзает почва в данном районе не больше 2.5 метров;
- расположение уровня вод в грунте меньше ГПГ.
На какую глубину копать фундамент
Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.
Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент
При этом учитывайте следующие рекомендации:
- Опираться подошва должна на грунт с хорошей несущей способностью.
- Фундамент должен погружаться в несущий слой минимум на 10-15 см.
- Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
- Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.
Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.
Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна
Ленточный фундамент глубина заложения
В зависимости от глубины заложения классифицируют два вида ленточных фундаментов — глубокого и мелкого заложения.
Рис. 1.6: Ленточный фундамент глубокого заложения с цокольным этажом
Совет эксперта! Нижняя точка опорной подошвы фундаментов глубокого заложения всегда размещается на 20-25 сантиметров ниже глубины промерзания грунта.
Существует два вида сил пучения:
Рис. 1.7: Схема ленточного фундамента глубокого заложения
Наибольшая экономически обоснованная глубина размещения в грунте ленточных оснований — два с половиной метра. При необходимости превышения этой глубины рационально отказаться от ленточного фундамента и отдать предпочтение основаниям из забивных либо буронабивных свай.
Глубина заложения фундамента
Для правильного расчета фундамента следует сначала изучить структуру грунта на участке, глубину промерзания грунта и уровень грунтовых вод. Учитывая все факторы можно выбрать оптимальную глубину заложения фундамента.
Глубина заложения фундамента и тип грунта
Фундамент будет крепким, если основанием служит однородный грунт. Такой грунт равномерно осаживается и фундамент не перекосит и не треснет. Глубина заложения фундамента зависит также от типа грунта. Рассмотрим виды грунтов: скальный, хрящевый, песчаный и супесь, глинистый и суглинок.
Скальный грунт позволяет закладывать фундамент строения на поверхности, сняв тонкий плодородный слой почвы.
Хрящевый грунт состоит из гравия, хряща, крупных камней. Фундамент на таком грунте закладывают на глубине не менее 500 мм. Глубина заложения фундамента определяется нагрузкой строения и уровнем грунтовых вод, от глубины промерзания грунта она не зависит.
Песчаный грунт хорошо пропускает воду, поэтому вода не застаивается вблизи поверхности даже при высоком залегании грунтовых вод. Незначительное промерзание песчаного грунта и упомянутый фактор позволяют закладывать фундамент на глубину 500-700 мм. Если песчаный грунт мелкозернистый или пылевидный и грунтовые воды располагаются высоко, то такой грунт может значительно промерзать и тогда глубина заложения фундамента увеличивается до глубины промерзания грунта.
Стоит учитывать, что песчаный грунт сильно уплотняется под нагрузкой и тяжелое строение может сильно осесть, поэтому советуем делать высокий цоколь. Аналогичные рекомендации подходят и для глиняно-песчаного грунта – супеси, содержащего 3-10% глины, но рекомендуемая глубина заложения фундамента опускается до 700-1000 мм.
Фундамент на глинистом грунте закладывают чуть ниже глубины промерзания грунта
Это особенно важно при высоком уровне грунтовых вод. Глинистый грунт имеет способность сжиматься под нагрузкой и вспучиваться при замерзании, как бы выталкивая фундамент на поверхность. Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту
Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины
Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту. Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины.
Уровень грунтовых вод и глубина заложения фундамента
Положение уровня грунтовых вод влияет на глубину заложения фундамента следующим образом:
Если грунтовые воды залегают глубоко, более чем на 2000 мм ниже глубины промерзания грунта, то фундамент можно закладывать на глубину 500 мм и ниже.
Если грунтовые воды залегают не так глубоко, но ниже глубины промерзания грунта, то либо фундамент закладывают на глубину промерзания грунта, либо от глубины промерзания грунта до дна фундамента кладут гравийно-песчаную подушку (хорошо ее утрамбовывают), а фундамент закладывают на глубину 500 мм и ниже.
Если же грунтовые воды доходят до уровня промерзания грунта, то глубина заложения фундамента должна быть ниже глубины промерзания грунта не менее, чем на 100 мм.
При высоком расположении грунтовых вод фундамент закладывают ниже глубины промерзания грунта, за исключением наличия песчаного грунта и круглогодичного отапливания строения.
Оптимальная глубина заложения фундамента
Оптимальная глубина заложения фундамента выбирается следующим образом. Если грунт под домом пучинистый, то фундамент нужно закладывать ниже точки промерзания грунта, в Средней полосе России на глубине 1500 мм (глубина промерзания грунта около 1200-1400 мм). К югу и западу страны глубина промерзания грунта уменьшается, а к северу и востоку увеличивается. В каждом районе путем многолетних наблюдений специалисты установили глубину промерзания грунта, которую можно узнать в местной строительной или проектной организации. Если в доме живут всю зиму, то можно не учитывать этот фактор и закладывать фундамент выше.
Основанием фундамента должен быть плотный, хорошо слежавшийся грунт, поэтому фундамент закладывают ниже 500 мм. Слой рыхлого грунта снимается, дно выравнивается горизонтально, делается песчаная подушка высотой 150 мм, которая хорошо трамбуется.
Фундамент под внутренние капитальные стены закладывают на глубине 500 мм.
