Фундамент на железобетонных сваях – надежная опора для дома

Плюсы и минусы

Преимущества свайно-забивной технологии с применением железобетонных столбов:

  • повышенная несущая способность;

  • высокая износостойкость и продолжительный срок службы (100 – 150 лет);
  • устойчивость к коррозийным процессам;
  • стойкость к воздействию химически агрессивных веществ;
  • небольшой объем земельных работ;
  • быстрый монтаж в любое время года;
  • применяемость технологии на участках с большими перепадами высот;
  • возможность выбрать модель опоры для большинства типов грунта.

Недостатки железобетонных опор:

  • большой вес изделий;
  • высокий уровень шума в процессе монтажа;
  • сложности при устройстве подвала и цокольного этажа;
  • значительные динамические колебания в момент забивания;
  • невозможно осуществить монтаж своими руками.

Плюсы и минусы

Преимущества конструкции

ПоказателиХарактеристика
Быстрота проведения работМонтаж производится за несколько дней
Реагирование на перепады давленияСваи перераспределяют на боковые и поперечно-опорные
Применение на местностях с неоднородным рельефомРегулируется уровень фундамента с использованием свай различной длины
Стоимость сооруженияСравнительно дешевое
Нет необходимости в комплексе материалов
ПожаробезопасностьВысокая огнеустойчивость
ДолговечностьПериод эксплуатации — до 100 лет
Нет необходимости в проведении текущих и капитальных ремонтов основы
Устойчивость к факторам коррозийных процессовАтмосферные осадки
Грунтовые воды
Химические вещества
Прочность конструкцииСваи для фундамента при соблюдении специальной технологии применяют при сооружении многоэтажек
Проектная нагрузка на сваю — 60 т
Не подвергаются быстрому износу
Высокая надежность строения основы
УстойчивостьЭлементы фундамента фиксируются в нижней точке на неподвижных слоях грунта на значительных глубинах
Максимально возможная несущая способность имеет надежную точку опоры
Климатическое примененияВозможность сооружения в любое время года, в условиях вечной мерзлоты
Быстрота монтажаОбеспечивается за счет применения спецтехники, вибрационных агрегатов

Минусы сооружения

У здания, имеющего такое основание, не предусмотрен цоколь.

К негативным особенностям конструкции относятся:

  • Габаритность технологии. Массивные сваи из бетона невозможно доставить, разгрузить и установить своими руками, нужна привлеченная спецтехника.
  • Отсутствие в сооружениях с таким фундаментом цоколя и помещений в нем.

Преимущества и недостатки основания

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции

Вне зависимости от типа, свайный столбовой фундамент обладает следующими достоинствами:

  • Высока скорость монтажа;
  • Возможность обустройства на любых грунтах, при этом монолитный пояс ростверка предохранит подвижку свай на пучнистых, нестойких почвах;
  • Выполнение работ своими руками без привлечения специальной техники;
  • Хорошая финансовая экономия.

Недостатки основания на сваях:

  1. Необходимость особенно тщательных и точных расчетов количества свай, массы строения для обеспечения длительности эксплуатации;
  2. Невозможность обустройства на скальных и каменистых грунтах;
  3. Необходимость гидроизоляции, особенно это касается свай, выполненных из металла.

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции. Поэтому все большее количество частных застройщиков склоняется в пользу данной технологии строительства, а подробное изучение советов и соблюдение основных пунктов позволит получить прочный и качественный фундамент, на котором дом простоит не один десяток лет.

Последовательность монтажа


Монтаж свайного фундамента

Фундамент на забивных сваях возводится по общей для всех типов оснований технологии. Последовательность работ:

Проведение инженерно-геологических изысканий с целью определения состава и характеристик грунта в месте постройки. В том числе изучается возможный вред для соседних строений — от ударов при забивании могут произойти разрушение построек.
Согласование земляных работ с организациями, которые могут иметь подземные коммуникации в районе проведения работ (водо- и газопроводы, электрокабели, кабели связи, сети канализации).
Составление проекта, определение подходящего типа свай

Важно учитывать наличие свободной специализированной техники, работающей с конкретным видом погружаемых изделий.
Подготовка площадки для проведения работ — очистка от растительности, мусора, разравнивание поверхности.
Организация подъездных путей для спецтехники и доставки комплектующих.
Отведение грунтовых вод и осушение участка при необходимости.
Рытьё котлована.
Организация электроснабжения строительной площадки для освещения места работ и питания спецтехники.
Разметка площадки с определением точного расположения свай.
Непосредственно установка подземных деталей фундамента.

Способ установки зависит от наличия спецтехники у подрядчика.

Специальная машина захватывает элемент, придаёт ей вертикальное положение и молотами массой от 1,5 до 9 тонн постепенно забивает железобетонную конструкцию в грунт. Этот способ в большей части случаев получается самым быстрым.

Жб сваи для фундамента могут погружаться иными способами:

  • вибрацией с давлением;
  • вдавливанием;
  • опусканием в заранее вырытую скважину.

Какой бы способ монтажа ни был выбран, результатом всегда является долговечный фундамент, способный вынести повышенные нагрузки. В некоторых случаях без оснований не обойтись. Появление в строительных организациях надёжной спецтехники делает свайные железобетонные фундаменты популярными при возведении частных домов.

Фундамент на сваях

Фундамент свайный бетонный является одним из самых прочных оснований под строительство. Данный тип конструкции применяется на сложных грунтах, когда устройство другого, менее затратного основания, либо невозможно по климатическим показателям, либо не даст требуемой прочности из-за нестабильности почвы.

Для облегчения ввода в грунт, стержни обычно имеют заостренный наконечник. Стоит сразу отметить, что закладка фундамента на забивных железобетонных сваях своими руками, без применения специальной строительной техники, невозможна.


При правильном расчете, свайный фундамент является наиболее прочной основой под капитальное строительство

Достоинства свайного основания

Прежде чем описать сложности устройства основания здания на сваях, рассмотрим почему строители выбирают данный фундамент:

  • Универсальность. Такой фундамент может быть устроен на любом типе грунта в любую погоду. Различие стержней и их размеров позволяет оптимизировать материальные затраты на материалы. При этом основание обладает максимальной прочностью, при минимальном вмешательстве в окружающую среду.
  • Высокие эксплуатационные показатели. Если расчет произведен верно, то данный тип фундамента выдерживает значительные физические нагрузки даже на очень нестабильных грунтах.
  • Низкие затраты на рабочую силу. Устройство свай не требует наличия на стройплощадке большого количества рабочих. Все операции производятся техникой.
  • Экономия в части сметной стоимости. При устройстве свайного основания нет необходимости проведения работ по выемке грунта и прокладке системы дренажа на участке. Цена свайного основания ниже, чем стоимость устройства монолитной плиты или заглубленной ленты.


Работы по устройству свайного фундамента могут производится в любой грунт в любое время года

Некоторые недостатки основы

Безусловно, как и любая технология, данный способ устройства основания под дом имеет некоторые ограничения и недостатки.

  1. Основной проблемой является необходимость проведения точных расчетов. Даже небольшая ошибка может сказаться на эксплуатационных качествах строения.
  2. Если сваи не достигнут уровня плотного грунта, при усадке здание может повести.
  3. Перед началом работ следует провести анализ почвы, для чего потребуется обратиться к специалистам.
  4. Если планируется устройство цокольного этажа или подвала, устройство свайного фундамента станет довольно затратным.

Обсадные трубы для буронабивных свай

Обсадные трубы – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию

Использование предполагается в двух вариантах:

  1. Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
  2. Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.

Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:

  1. Подверженность процессам коррозии, что снижает длительность службы труб;
  2. Стоимость труб довольно высока.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Стальные забивные сваи

Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.

Стальные забивные сваи.

По конструкции стальные сваи бывают:

  • корневидные;
  • конические;
  • анкерные;
  • колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Достоинства и недостатки фундамента на стальных сваях

Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

  1. Небольшой вес.
  2. Возможность установки на глубину до 90 м.
  3. Возможность возведения фундамента круглогодично.
  4. Длительный срок службы.

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

  1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
  2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
  3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
  4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
  5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
  6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

  1. Необходимость привлечения спецтехники.
  2. Могут возникнуть сложности с оборудованием цокольного помещения.
  3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
  4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Классификация свай забивного типа

По типу сечения столбы бывают:

  • цельными;
  • трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
  • Н-образными;
  • с закрытым концом.

По материалу изготовления могут быть:

  • из древесины;
  • из стали;
  • железобетонными.

Фундамент на забивных железобетонных сваях

Железобетонные сваи – это основания, которые представляют собой один из наиболее прочных типов фундаментов. Он характеризуется высокой несущей способностью. Устойчивость конструкции обеспечивается прохождением подвижных слоев и упором в жесткую породу. Основой для разделения свайных фундаментов на типы является материал, из которого производятся опоры. Согласно этому выделяют:

  1. Железобетонные сваи промышленного производства.
  2. Буронабивные опоры.

Основание на железобетонных сваях

Для установки забивных свай на точку его вертикального расположения и последующего погружения, необходимо использование специальной строительной техники, которая называется копровой установкой. Буронабивные сваи создаются точно в точке закладки, путем заливания раствором созданной скважины.

Основной ситуацией, при которой следует прибегнуть к свайно-набивному основанию, является та, при которой на пятне застройки имеются неустойчивые грунты. Ленточный фундамент, в таком случае, не может обеспечить необходимой устойчивости будущего строения, так как слои грунта не имеют достаточной прочности. Возникает необходимость дойти до твердого основания, для чего и применяют свайные основания.

Конструкция свайного фундамента представляет собой забитые в грунт опоры, которые заглублены на определенную глубину или вплоть до отказа сваи при ее забивании. Кроме этого, вокруг каждой опоры создается особая ленточная конструкция, называемая ростверком. Он опоясывает контур и выполняет задачу связывания всех опор в единый элемент. За счет оборудования ростверка создается дополнительная устойчивость к горизонтальным движениям грунтов, а также равномерное распределение нагрузки, создаваемой зданием.

Вариантов производства ростверка множество и конкретный тип определяется в зависимости от параметров строения и типа свай. Для буронабивных опор допустимо использование заготовленного бруса или металлопроката-швеллера, а также двутавровой балки. В редких случаях может быть создан монолитный ростверк – в той ситуации, если будущее строение имеет большую массу и сложную конфигурацию. Для забивных свай применяются исключительно монолитные варианты ростверков.

Свайные фундаменты относятся к числу универсальных оснований, которые могут быть использованы для возведения зданий и сооружений любого типа и сложности. Для определенного объекта выполняется комплекс расчетов с целью установления точных параметров для строительства. При проектировании обязательны детальные данные по геологическому строению участка.

Обвязка железобетонным ростверком

Ленточный ростверк из железобетона применяется для обвязки буронабивных и забивных свай. Он пригоден для строительства тяжелых кирпичных и пенобетонных зданий высотой 1-3 этажа. В плане обустройства это наиболее трудоемкий вариант обвязки, однако его стоимость ниже, чем у ростверка из двутавра.

Важно: железобетонный ростверк подлежит обязательному армированию, которое выполняется пространственным армокаркасом, состоящим из 2-ух продольных поясов арматуры, соединенных поперечными и вертикальными перемычками. Шаг между перемычками – 20-30 см

Это могут быть сваренные прямогольником отрезки арматуры либо выгнутые в соответствующую форму хомуты.

Рис. 1.7: Схема железобетонного ростверка

Для сборки каркаса применяются рифленые стержни диаметром от 12 до 18 мм. Тело ростверка создается из бетона марки М300-М400 с заполнителем из гранитного щебня. Технология обвязки железобетонным ростверком:

  • Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника – сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
  • По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
  • Опалубка изнутри устилается гидроизоляцией;

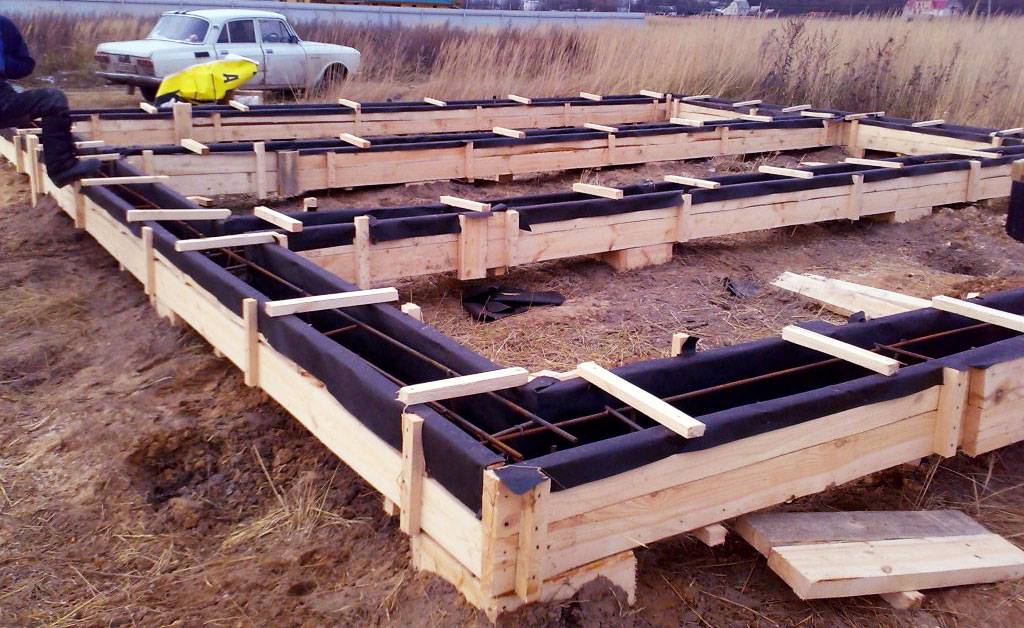

Рис. 1.8: Опалубка под ростверк

  • Выполняется сборка каркаса – арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
  • Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

Рис. 1.9: Армокаркас железобетонного ростверка

На набор проектной прочности ростверку необходимо 25-30 дней, после чего можно приступать к поднятию стен дома.

Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

  • Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
  • Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – «пакеты», забиваемые в грунт как единое целое.
  • Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

Забивные железобетонные сваи – плюсы и минусы

Сравнение достоинств и недостатков.

Преимущества ЖБ свай

  • отсутствует выемка грунта;
  • устойчивость к влаге, огню, атмосферному давлению, химическому составу почвы;
  • высокая несущая способность;
  • усиленная прочность (за счет арматурного каркаса);
  • высокая скорость монтажа, в т.ч. возможность работать в разных погодных условиях;
  • доступная цена.

Примечание. Забивные сваи сдерживают горизонтальные подвижки почвы за счет давления, которое оказывает построенное на свайном фундаменте здание.

Недостатки ЖБ свай

  • выпор грунта – вероятность вытеснения воды на участке с обводненным грунтом;
  • сложность обустройства цокольного этажа;
  • высокий уровень шума в процессе забивания;
  • значительный вес сваи;
  • разрушение верхней части сваи при забивании, что приводит к необходимости ее обрезания;
  • значительные динамические колебания, что делает невозможным забивку сваи рядом с другими строениями.

Монолитная плита

Монолитный фундамент славится тем, что его можно возводить в самых сложных геологических условиях. Чаще всего плита используется как раз-таки там, где грунт имеет недостаточную стабильную устойчивость — в том числе и склонность к морозному пучению. Несущая способность такого основания позволяет возводить на нем постройки разной тяжести — от каркасных строений до кирпичных коттеджей в несколько этажей.

Плюсы монолитного фундамента

Помимо отличных несущих характеристик данный тип фундамента обладает главным для строительства в условиях пучинистого грунта преимуществом — устойчивостью к движению грунта.

Устойчивость к движению грунта должна проявляться у надежного основания не только в период промерзания почвы, но и в момент ее оттаивания. Уменьшение объема почвы — это, как правило, процесс, протекающий неравномерно и, как следствие, способствующий возникновению перекосов конструкции.

Непреложное правило строительства в таких условиях — залегание фундамента в почве всегда должно быть ниже уровня ее промерзания зимой. Благодаря этому силы пучения будут оказывать воздействие по касательной — незначительный выталкивающий эффект никак не скажется на прочности бетонно-арматурной конструкции основания.

  1. Хорошие несущие характеристики — качественному плитному фундаменту не страшны локальные деформации. Это гарантирует целостность стен дома по всему периметру.
  2. При возведении плитного фундамента возможна организация цокольного этажа или подвального помещения.

Минусы монолитного фундамента

  1. Главный минус — монолитная плита при любых раскладах окажется дороже ленточного аналога и свайного варианта. Так как для монтажа потребуется значительное количество бетона и арматуры, а также использование крупногабаритной строительной техники, цена возрастет в среднем на 30% по сравнению с вышеперечисленными типами оснований.
  2. Реализация варианта монолитной плиты возможна только на идеально ровном участке — подготовительные работы по выравниванию рельефа потребуют дополнительных временных и финансовых затрат.

Конструкция

Самые распространенные бетонные винтовые сваи состоит из следующих элементов:

  • Тело (ствол) – центральная часть сваи, имеющая круглое поперечное сечение. В торце верхней части ствола выполнено прямоугольное или квадратное гнездо для специального ключа, используемого при ручном закручивании опоры.
  • Винтовая лопасть – многовитковая рабочая часть опоры расположенная в ее нижней части. Эта часть сваи позволяет ей при закручивании преодолевать плотные слои почвы, обеспечивает надежное сцепление опоры с грунтом, придавая ей высокую несущую способность.
  • Острый металлический наконечник — направляющая опоры, позволяющая сохранять ей вертикальное положение при вкручивании в грунт.

Рисунок 1. Конструкция винтовой опоры из бетона

Внутри тела опоры расположен цилиндрический арматурный каркас и профильная труба квадратного или прямоугольного сечения. Эти элементы предают свае жесткость и прочность на излом.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!
Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!
Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай

Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Технология Фундекс

Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований

Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований. Способ подразумевает использование защиты вдавливаемой трубы с теряемым наконечником, таким образом, технология Fundex не имеет риска просадки грунтов, а изготавливаемый элемент может быть любого диаметра от 200 до 500 мм. Главное, что сделанный шурф не оказывает воздействия на строения, стоящие рядом, так как никакого волнения грунта не происходит. Показано использование способа Fundex на любых грунтах, кроме почв, где прослойки плотного песка имеют ширину более 2,5 метров. Преимущества типа бурения свай методом Фундекс многочисленны:

  1. Высокая производительность;
  2. Наличие контроля за процессом погружения трубы;
  3. Нет необходимости вывоза грунта;
  4. Сниженный уровень шума.

Испытание буронабивных свай статической нагрузкой  повышенного типа подтвердило высокую несущую способность элементов (до 400 тонн), что при отсутствии вибраций и шумов дополняет плюсы использования технологии Fundex. Длина свай ограничивается показателем 31 метр, диаметр 200-520 мм. Производство происходит методом вращательно-вдавливающего действия, основанием будущего элемента становится теряемый наконечник из чугуна, оставляемый в глубине грунта. После чего в уплотненный грунт подается раствор, заполняющий каждый миллиметр пространства, при этом в полости также остается арматурный каркас. Стоимость изготовления свай по технологии Fundex определяется многими факторами и составляет от $ 20 за м/пог.

Производители свай предлагают различные варианты изготовления фундаментов. Однако прежде, чем выбрать того или иного подрядчика, необходимо просмотреть как минимум чертеж свайного элемента, который они вам предложат и технологию изготовления. Основные ошибки, допускаемые нечестными фирмами, относятся к неправильному расчету количества элементов, определения несущей способности и применения бетона низкой марки. А это самые главные характеристики, которые могут повлиять на практичность и прочность основания, чего бурый фундамент не допускает.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
