Схемы правильного армирования углов ленточного фундамента
Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.
Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:
- При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
- Используя два контура, не было произведено их крепление между собой.
- Отсутствует связь между подошвой основания и самим каркасом из арматуры.
- Арматуру соединили при помощи сварки в углах строения.
На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:
Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:
- Армирование угла с анкеровкой Г-образными элементами.
- Армирование тупого угла.
- Армирование угла и примыканий с помощью П-образных хомутов..
- Армирование угла и примыканий с помощью Г-образных хомутов.
Какая арматура нужна для фундамента
Чтобы армировать фундамент частного дома, гаража, магазина малой площади, обычно достаточно ленточного монолита. Такой конструкции вполне достаточно для легкого здания, стоит гораздо меньше плитного монолита, залить ее по силам одному человеку, не имеющему большого опыта и помощников.
В настоящее время приобретает популярность армирование стеклопластиком. Однако, инженеров и прорабов несколько настораживает отсутствие технических стандартов на этот материал. Кроме того, пластик обладает гораздо более высоким продольным растяжением, чем металл, а значит при деформации он будет гнуться, а не оставаться упругим, сдерживая оказываемое давление.
А как известно, основная функция армировки фундамента — защита от разрушения при линейном воздействии, а основное сжатие оказывается на бетон.
Для ленточного монолита применяют арматуру двух типов:
- с насечкой для основных стержней. Толщину выбирают, в зависимости от площади и массы здания — обычно от 10 до 24 мм;
- для перемычек — класс AI, с гладкой поверхностью, диаметром 6-8 мм.
Порядок выполнения работ
Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.
Производится сборка хомутов. Для проверки вертикальности установки используется отвес.
Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.
После этого монтируем верхний горизонтальный пояс.
Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.
Устанавливаем опалубку.
Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)
Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.
После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.
Выводы
Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.
Монолитная плита фундамента
Монолитные потолочные перекрытия
Какие бывают перекрытия и их преимущества
Бетонирование площадки своими руками
Арматурный пояс для стен из блоков
Выбор поставщика металлопроката – на что обратить внимание
Как сделать забор из профильно трубы
Беседка из профильно трубы своими руками
Все это и многое другое можно найти на нашем сайте.
Для чего производится вязка крючком арматуры
При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.
Вязка арматуры для фундамента при помощи сварки
Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:
- с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
- с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
- применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.
Вязка арматуры при помощи сварки
Нередко в качестве способа вязки арматуры выбирается сварка. Однако следует знать, что сваривать между собой можно только арматурные прутки, в маркировке которых имеется буква «С». В таких ситуациях, как правило, применяется точечная сварка.
Следует иметь в виду, что такой способ соединения потребует использования сварочного аппарата, а также наличия опыта работы с таким оборудованием. Кроме того, сварные соединения очень плохо выдерживают вибрационные нагрузки, возникающие при использовании уплотнительных устройств, а также устройств, с помощью которых из бетона удаляются воздушные пузырьки.
Схема арматурного каркаса ленточного фундамента
Как правильно вязать арматуру для монолитной плиты
Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.
Готовый каркас для монолитной плиты
Видеоролик на Youtube:
Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:
- Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
- Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
- Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
- Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
- Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
- Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.
Пример готового столика
Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.
Важные правила вязки арматуры и основные СНиП
Перед тем, как вы начнете расшивать арматурой или проволокой ваш будущий фундамент, нужно примерно расчитать нагрузку на него, чтобы определиться, прут какого сечения понадобится. Точно знать не нужно, так как всегда берут с запасом. К примеру, при постройке временной металлоконструкции с весом стен до 400 кг/1 м2, можно использовать арматуру диаметром 8 миллиметров. При постройке гаража из шлакоблока со стенами до 3 метров в высоту используют прут с сечением 12 миллиметров. Если же вы строите двухэтажный коттедж, то расшивать уже придется более серьезным металлом – диаметр 14-18 миллиметров.
Конечно, можно отдать этот проект для расчетов опытным специалистам, которые позволят сэкономить и подберут минимально допустимое значение, но если несколько тысяч рублей не играют большой роли – возьмите с запасом. Часто возникает желание достроить этаж с мансардой или сделать многоуровневую тяжелую крышу – основание должно быть обязательно готово к такому «повороту событий». Существует несколько СНиП, которые регулируют изготовление данной конструкции. Рассмотрим их подробнее.
- СНиП 7.3.4 гласит, что минимальное расстояние между двумя вертикальными стержнями должно быть не меньше, чем сечение самого усиления, а лучше в 2-3 раза больше. Максимальное значение не указывается, так как оно выбирается уже персонально для каждого проекта, зависит от способа кладки, наличия уплотнителя, марки цемента, качества заполнителя и других факторов.
- СНиП 7.3.6. Расстояние между двумя параллельными продольными стержнями должно быть не более 40 сантиметров. Чем больше нагрузка на основание, тем меньше будет это расстояние. Минимальное расстояние для ленточного фундамента – 10 сантиметров при диаметре арматуры в 14 мм.
- СНиП 7.3.7 регулирует шаг поперечной арматуры. Следует принимать значение не более половины рабочей высоты сечения, но, ни в коем случае, оно не должно превышать 30 сантиметров.
Придерживаясь этих СНиП, армирование у вас получится по «книжным нормам». Но существует несколько правил, которые были разработаны специально строителями для облегчения процесса установления фундамента. Эти рекомендации проверены временем и позволят существенно повысить физико-механические свойства вашего сооружения, а также немного сэкономить на приобретении материалов.
- Нельзя сваривать между собой арматуру. Нагревание металла существенно ухудшает его свойства, а вот прочные соединения там вообще ни к чему – они держатся за счет бетона, а не металла, который вы будете наплавлять часами.
- Арматура подвергается коррозии, поэтому нужно углубить ее со всех сторон в бетон, чтобы она служила десятки лет. По бокам металл должен «уйти» в бетон на 8 сантиметров как минимум, снизу на 10, сверху на 10.
- Нельзя на углах делать перекрестные соединения, пруты не должны пересекаться перпендикулярно, лучше взять и выгнуть металл необходимой формы, чтобы следующий стык был не ближе чем 100 сантиметров от угла. На них всегда попадает самая большая нагрузка, а соединение на коротком отрезке участка не даст нужную прочность.
- Углы должны дополнительно усиливаться поперечинами и вертикалями. Очень часто в народе просто делают расшивку «крестиком», полагая, что масса будет опираться, почему то, именно на сам стержень. Но такая вязка арматуры для основания просто недопустима, ведь у вас получатся 2 отдельных блока, которые не будут иметь между собой никакой связи. Толку от этого действия ровно 0.0%. Нужны П-образные и Г-образные усиления на углах и на первых от них поперечинах.
Мы разобрали основные правила, как сделать качественное армирование фундамента, схема к которому располагается ниже. Теперь можно переходить к поэтапному возведению этой конструкции и разбирать все нюансы более подробно.
Как вязать арматуру под бетон. Как правильно вязать арматуру для монолитной плиты – общие сведения
Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.
Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:
- песчано-щебеночной подушки, демпфирующей реакцию грунта;
- марочного бетона, изготовленного по стандартной рецептуре;
- силовой решетки, для изготовления которой можно взять арматурные стержни.
Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.
Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента
Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:
- обеспечивает запас прочности фундамента;
- предотвращает разрушение плиты и образование трещин;
- воспринимает сжимающие нагрузки и изгибающие моменты.
Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.
Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:
- для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
- формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
- выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
- используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.
Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:
Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом
- ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка ;
- полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
- автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.
Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:
- для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
- при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.
При выполнении работ следует соблюдать ряд правил:
- для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
- соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
- при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней
Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.
Специальные инструменты
Предварительно оценивая инструменты, используемые в вязке арматуры, следует понимать, что они делятся на механические модели и ручные приспособления.
В продаже можно найти специализированный пистолет, предназначенный для выполнения манипуляций с арматурой. Многие опытные мастера давно приловчились пользоваться шуруповертом с крючком, а другие строители привыкли отдавать предпочтение клещам.
Не будет лишним разобрать приведенные типы инструментов для вязки арматуры по отдельности, чтобы четко понять, насколько удобными они будут в работе.

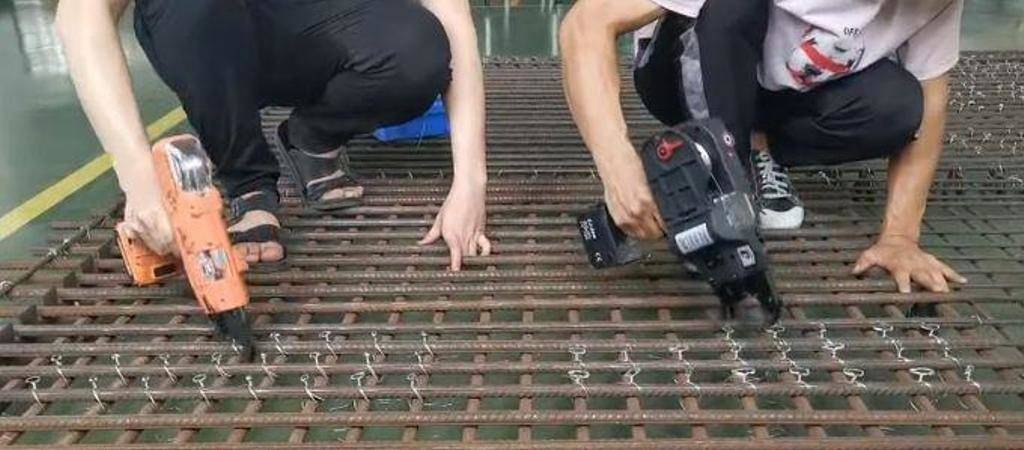

Пистолет для вязки
Идеальный инструмент для быстрой реализации больших объемов строительства, по приблизительным подсчетам стоимость агрегата равна 30 тыс. рублей.
Выглядит приспособление как всем знакомая дрель. Но с более обширным набором дополнений и своеобразными функциями.
Среди минусов пистолета эксперты отмечают высокую стоимость, развязать узел без деформации проволоки невозможно, а с вязкой прутов большого диаметра могут возникнуть проблемы.
Бывали ситуации, когда мастера попросту не дотягивались до труднодоступных мест, используя такой профессиональный инструмент для вязки арматуры.
Шуруповерт с крюком
Основным дополнением к шуруповерту является крючок, именно за счет него выполняются все важные действия для фиксации прутков. Создать элемент можно самостоятельно или купить готовую модель на рынке.
Выглядит наконечник достаточно просто. Чаще всего строители попросту берут шиферный гвоздь, обладающий достойной жесткостью, и сгибают его в нужный размер. После чего зажимают крюк в гнездо шуруповерта и приступают к манипуляциям на каркасе под фундамент.
Если электроинструмент имеет функцию регулировки скоростей, несомненно работы будут происходить максимально непринужденно и легко.

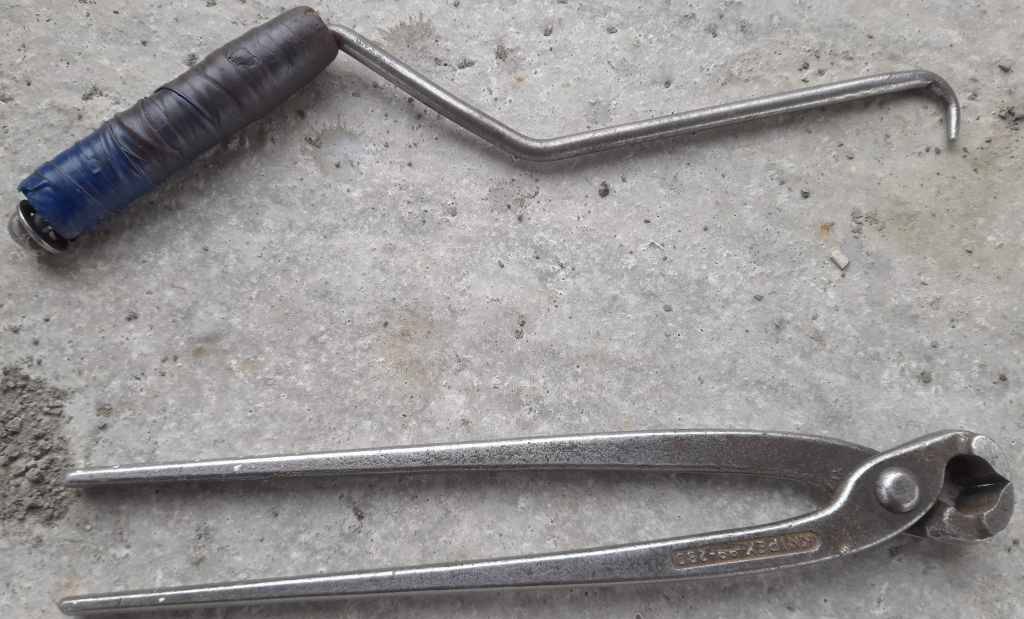

Правила вязки крючком
Ручной инструмент такого типа стал достаточно популярен среди опытных строителей. Чтобы создать простой узел, достаточно следовать такой инструкции:
- взяв кусок проволоки 20 см, потребуется согнуть ее вдвое;
- надев заготовку на участок каркаса, край загибается;
- далее в работу вступает приспособление, в получившуюся петлю вставляется наконечник;
- проделав один оборот рукояткой, свободный конец нужно придержать;
- производя натяжку на себя, проволоку закручивают до отрыва.
При должной сноровке можно запросто создавать 20 узлов в 1 минуту, что является отличным показателем.
Как сделать крючок своими руками
Инструмент можно запросто изготовить лично. Для этого подбирают жесткий прут 30 см, а также удобную рукоятку, не цепляющуюся за материал рукавиц.
Чтобы крючком было легче работать, его конец заостряется. Иначе нащупать петлю будет крайне проблематично, возникнут неловкости, а процесс обвязки затянется.
Нередко при небольших объемах строительства специалисты применяют обычный шиферный гвоздь
Важно лишь правильно и внимательно реализовать технологию фиксации узла
Вязка арматуры клещами
В процессе создания каркаса можно существенно сэкономить проволоку. Отпадает необходимость формировать петлю, как это происходит при использовании крючка. Но среди минусов клещей стоит отметить следующее:
- Для быстрой обвязки нужно практиковаться.
- Скорость в 2 раза ниже, чем при применении крюка.
- Края получаются очень острыми, способными пробить обувь при ходьбе по каркасу.
Профессиональные арматурщики могут производить вязку одной точки за 3-4 секунды, но чтобы повторить их достижения самостоятельно, нужно долго тренироваться.
Вязать или варить – применяемые методы соединения прутков
Для повышения прочности оснований зданий применяются различные приемы. При возведении бытовых построек, дачных строений и легких зданий частные застройщики добавляют в бетонный раствор куски металла, обломки стекла и различные строительные отходы. Для легких подсобных строений это допустимо. Однако прочный жилой дом требует надежного усиления фундамента с помощью арматурных прутков или стальной сетки. Они разрезаются на заготовки требуемого размера и помещаются в траншеи.
Единого мнения относительно того, можно ли сваривать арматурные прутья фундамента между собой, нет
Для обеспечения повышенной прочности основы прутки объединяются в силовой контур различными методами:
https://youtube.com/watch?v=m72195HfMPQ
- путем связывания арматурных стержней или фрагментов решетки с помощью вязальной проволоки. Для повышения податливости она обжигается и позволяет быстро зафиксировать элементы рамы с помощью вязального крючка;
- с помощью электросварки. При изготовлении каркасов на промышленных предприятиях может использоваться контактная точечная сварка. В бытовых условиях арматурные прутки сваривают обычным методом.
Что значит «вязать» арматуру?
Каркас из арматуры — это неотъемлемая часть фундамента, которая помогает создать надежное и прочное основание дома или любого другого сооружения. Чтобы готовый металлический каркас прослужил не один десяток лет и выдержал серьезные нагрузки, вязать арматуру необходимо с использованием специальной проволоки и, соблюдая определенные технологические требования.
Прочная и качественно выполненная вязка из арматуры необходима, чтобы сохранить пространственную форму фундаментальной основы строения при ее заливке. Арматура для фундамента представляет собой металлические стержни длиной от 6 метров и диаметром от 6 мм. Прочностные характеристики такого вида стержней напрямую зависят от их толщины: чем больше диаметр металлического стержня, тем будет выше надежность каркаса.
Металлический профиль стержня может быть гладким, с периодическими гранями, рифленым, с насечками или ребрами. Наличие вышеперечисленных особенностей способствует лучшему сцеплению металла с бетонным раствором. Сцепляемость гладкого стержня с бетоном в 2 раза ниже показателя сцепляемости рифленого стержня. Для создания фундамента высокой прочности могут использоваться для армирования швеллера или металлические уголки.
Схема вязки может быть двух типов:
- Плоская. В этом случае металлические стержни скрепляются между собой в одной плоскости, чаще всего в горизонтальной.
- Пространственная. Это наиболее распространенный метод вязки, он используется для ленточного фундамента для любых грунтов. Пространственная схема позволяет создать каркас объемной формы, который будет противостоять продольным и поперечным нагрузкам, благодаря своей эластичности и гибкости.
Необходимые для вязки инструменты
Проволоку гнуть, конечно, можно и голыми руками, однако с целью упрощения и ускорения процесса рекомендуем использовать специально предназначенные для этого инструменты. Например, крючок для вязки арматуры под фундамент, приобрести который можно в любом строительном магазине. Современный рынок представляет в широком ассортименте и самые обычные модели, и винтовые, и полуавтоматические, которые хоть и делают работу более простой, но все-таки требуют от исполнителя приложения определенной физической силы. Опытные мастера утверждают, что магазинные крючки в большинстве случаев неудобны и быстро выходят из строя, поэтому они самостоятельно изготавливают личный инструмент для работы, что позволяет не только сэкономить деньги, но и сделать процесс вязки более удобным. Чтобы своими руками сделать такой крючок, вам понадобится отрезок арматуры с рифлением и подшипник для ручки.
Отличная альтернатива всем самодельным приспособлениям и крючкам – специальный пистолет для вязки. Устройство идеально для использования при масштабном строительстве. Оно способно ускорить и значительно облегчить процесс вязки. Прибор самостоятельно скручивает проволоку с установленным усилием за 0,8 с. Такие пистолеты имеют малый вес, освобождая вторую руку, которой теперь можно придерживать крепеж. Модель пистолета, которая вам необходима, зависит от диаметра используемой арматуры. Единственным недостатком подобного рода техники можно назвать высокую цену. Растраты будут неоправданными, если пистолет приобретается для единичного строительства.
Можно создать самостоятельно в домашних условиях подобие пистолета для вязки. для этого достаточно переоборудовать шуруповерт, вставив в патрон инструмента крючок, изготовленный из проволоки с круглым сечением 4 мм. Не стоит использовать для данных целей дрель. Из-за большей скорости оборотов она не сможет справиться с поставленной задачей. Работать с самодельным инструментом следует предельно аккуратно, держа его в обеих руках.
Пример расчета армирования фундамента
Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.
Армирование мелкозаглубленного ленточного фундамента:
На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.
Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:
- h – высота фундамента (900 мм);
- w – ширина фундамента (400 мм);
- Sₒ – площадь поперечного сечения фундамента;
- Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
- r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
- D – относительное содержание рабочих прутков в «теле» фундамента.
Sₒ = h∙w = 900∙400 = 360000 мм²
Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²
D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).
Расчет количества продольных прутьев
Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:
- L – длина фундамента (8000 мм);
- W – ширина фундамента (5000 мм);
- P – периметр;
- N – количество продольных элементов (в нашем случае 6 штук);
- X – общая протяженность продольных прутьев.
P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м
X = P∙N = 26∙6 = 156 м
К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).
Xдоп = X∙0,2 = 156∙0,2 = 31,2 м
Окончательная общая длина продольного арматурного прутка:
Xок = X + Xдоп = 156 + 31,2 = 187,2 м
Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.
Изготовление поперечных элементов и расчет количества материала
Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:
Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.
Вариант № 1
- Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
- На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
- От полученного угла отмеряем 300 мм и загибаем второй крючок.
Вариант № 2
- Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
- Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
- Отмеряем 300 мм и делаем еще один загиб на 90˚.
- От этого угла откладываем 800 мм и гнем прут на 90˚.
Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3
Вариант № 3
- Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
- Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
- Скрепляем углы хомута сваркой или проволочной скруткой.
Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:
Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)
Q = 26/0,5 = 52 штуки
Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.
Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
Расчет сечения и количества арматуры
Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.
Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.
Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.
Способы стыковки арматуры между собой
Перед вязкой арматуры определяется предполагаемая нагрузка на фундамент. От этого зависит, какой материал нужно выбрать и каким способом будет проходить вязка арматуры.
Есть несколько способов, которыми пользуются для создания каркаса из арматуры.
Стыковка арматуры на сварке
Вязка арматуры может проходить и с помощью сварки. Работа пойдёт быстрее, а вот результат можно назвать худшим из возможных вариантов. Во время сварочных работ металл становится тонким в местах соединения. Как следствие, теряется прочность конструкции. Каркас, созданный таким образом, будет держать только минимальную нагрузку. Дом на таком основании начнёт рушиться уже через пару лет. Внимательно стоит отнестись и к наличию вибраций. Они влияют на прочность. Стыковка арматуры в нахлест
Этот способ вязки материала предполагает, связывание определённых элементов арматуры вдоль, а не поперёк. Остальные концы, которые должны свисать не меньше, чем на 15 см обматываются проволокой до хорошей устойчивости.
Вязка арматуры обожжёной проволокой
Связка арматуры проволокой считается самым перспективным вариантом создания каркаса. Можно создавать конструкцию любого размера конфигурации. Работа делается руками, поэтому показатель надёжности на порядок выше, чем при сварке. Ошибок в работе будет намного меньше, чем при работе внахлёст.
Помните, что от качества вязки арматуры зависит качество каркаса, а вследствие и всего фундамента. Если вы работаете с проволокой, то старайтесь связывать арматуру под углом в 90 градусов. Таким образом, получится обеспечить хорошее качество конструкции.
Вязка арматуры хомутами
Используется в основном, когда планируется строить здание небольшого размера. При этом нужно правильно рассчитывать будущую нагрузку на фундамент. Работа с пластиковыми хомутами продвигается не хуже, чем с проволокой.
Работать с ними удобно, они хорошо держат арматуру в каркасе. К недостаткам этого способа работы можно отнести относительную хрупкость соединений.
Пластик не ржавеет, но может со временем реагировать на перепады температуры. В результате при сильных морозах может лопнуть. Большой нагрузки на фундамент тоже быть не должно, пластиковые хомуты этого не выдержат.
