Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Дополнительные опоры

Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

До и после реконструкции

Порядок работ по усилению можно свести к следующим пунктам.

  • Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
  • Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
  • Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

Усиление лаг второго этажа

Эта система небезопасна. При подъёме деревянный столб может вывернуть в сторону (у меня на 4 подъёма 2 случая) так что каска тут лишней не будет. Желательно столб вырезать максимальный по высоте, а не подбирать подкладки под низ. Сам домкрат желательно ставить как можно ниже, устойчивее, и лучше не на брус, а на стальную пластину. Нагрузка на него меньше чем при подъёме всего сруба, и вполне хватает шеститонника, но тем не менее…

Вверху торец столба в потолочной балке может оставить заметную вмятину, и если важен внешний вид бревна, то стоит туда подложить доску.

Балка поднимается до выгиба в обратную сторону с учётом того, что даже закреплённая она после опускания домкрата просядет. Приподнятое бревно закрепляется на чердаке к двум распоркам хомутами и шурупами (10х120 мм).

Фото закреплённого хомута.

Анимированный рисунок подъёма потолка.

Фотография того, что, в конце концов, получилось на чердаке.

Полностью устранить провисание не удалось, из 10-15 один-два сантиметра всё же осталось. Причём домкратом балки перегибались с запасом, но в итоге просели подстропильные брёвна. Придётся подправлять это дело еще при монтаже перегородок.

Тем не менее качание потолка при проходе по чердаку прекратилось

Подъём потолочных балок шпильками

Четвертый способ был использован при выравнивании такой же балки в тристене. Использовались такие же распорки в подстропильные балки, но вместо хомутов были стальные шпильки с резьбой М10. Потолочная балка и распорки сверлись насквозь. А подъём проводился не домкратом, а закручиванием гаек на этих шпильках.

Тут желательно не переусердствовать с зажимом этих гаек. Можно сорвать резьбу, можно и вообще отломать шпильку. Гайки лучше сразу закручивать по две с каждой стороны.

Подъём балок шпилькойФото делалось при частичной разборке чердака для заливки бетонной балки

У способа есть два минуса. Первый в том, что гайка с шайбой и обрезком шпильки оказываются в помещении, она заметна, и чем-то надо её маскировать. Второй в мостике холода, идущем по стальному стержню. Ведь один конец шпильки на чердаке и зимой там мороз, а второй в помещении и на нём будет собираться конденсат.

У нас такие шпильки стояли временно и убрались после того как потолочная балка легла на балку бетонную.

Дальше на ⇒ О сайте. Проект и планы на будущее

⇐ Назад на Заливка цементной стяжки

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Деформация балок и лаг

В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

  1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
  2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
  3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
  4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

Конструкция межэтажного перекрытия

В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см. Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

Когда нужно усиливать деревянные балки перекрытия

необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт. реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Материал подготовлен для сайта moydomik.net

Виды балок перекрытия – преимущества и недостатки

Деревянные балки

Их чаще всего выбирают в качестве перекрытий в домах из дерева, бруса, в кирпичных домах и домах, построенных из газосиликатных блоков для мансардных перекрытий, а также в случаях, если хотят сэкономить на материалах, либо если мощность фундамента не рассчитана на тяжелые перекрытия между этажами, а также при нестабильных грунтах на участке.

Основной материал, используемый для балок подобной вариации – древесина лиственной и хвойной породы, тщательно просушенная и прошедшая специальную обработку, что позволяет улучшить её эксплуатационные и технические параметры. Подобное балочное перекрытие включает в себя непосредственно сами балки, утеплитель, накат и пол.

Преимущества:

  • удобство и простота монтажа;
  • приемлемая стоимость;
  • незначительный вес изделия.

Недостатки:

  • высокий уровень огнеопасности;
  • подверженность поражению жуком-короедом;
  • возможное гниение конструкции с течением времени;
  • конструкция перекрытия по деревянным балкам применяется только до четвертого этажа.

С целью упрощения расчета деревянной балки и выбора для нее сечений и шага мы приводим таблицу, которая поможет определиться с предварительным выбором сечений для однопролетных деревянных балок. Вам остается только собрать нормативные нагрузки:

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом. Обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».

Самое главное при выборе материала для перекрытий по деревянным балкам — внимательно подбирать качественную древесину без трещин, повреждений, хорошо высушенную, с пропиткой от возгорания и гнили, а также с подходящим для постройки расчетным сечением балок.

В частном строительстве частая практика — использование монолитных бетонных перекрытий, либо других видов наиболее прочных перекрытий на нижних этажах постройки, и одновременное использование балочных перекрытий на более высоких этажах — например, мансарде. Делается это с целью облегчения общих нагрузок на фундамент.

Стальные балки

Металлические балки перекрытия выполнены из высокопрочного стального сплава по технологии горячего или холодного катания. Конструктивно представлены в виде двутавра, швеллера или уголка, при этом двутавровые балки имеют наибольшую востребованность и популярность. Укладка возможна, как «плашмя», так и на ребро.

Преимущества:

  • допустимы пролеты большей длины, нежели при использовании балок из дерева;
  • стойкость к воздействиям биологического характера и гниению;
  • огнеустойчивость.

Недостатки:

  • высокая цена;
  • возможно образование коррозии;
  • низкие звуко- и теплоизоляционные параметры;
  • для монтажа требуется специальная техника.

Железобетонные балки

Железобетонные балки перекрытия – оптимальный вариант для крупномасштабного строительства, способный выдержать даже существенные внешние нагрузки при большой длине обустраиваемого пролёта. Нагрузочные параметры представлены на очень высоком уровне.

Преимущества:

  • отсутствие прогибов;
  • повышенная несущая способность;
  • формирование длинных пролётов с различными формами.

Недостатки:

  • сложность монтажа;
  • потребность задействования специализированной техники.

Комбинированные балки

Комбинированная балка выполнена на основе сразу нескольких материалов, например, дерева и ОСП. Их использование распространено в частном строительстве при создании каркасных домов. Изделия могут иметь различную форму, но наибольшую распространённость имеет комбинированная двутавровая балка, способная эффективно сопротивляться разного рода внешним нагрузкам, выдерживая даже значительные напряжения.

Преимущества:

  • отличные прочностные данные;
  • стойкость к деформированию;
  • незначительный вес.

Недостатки:

Причины ослабления несущих способностей перекрытия

Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

  • использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
  • увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
  • применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
  • протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
  • повреждение массива балки при монтаже или хранении;
  • некомпетентность строителей.

Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

Усиление железобетонных и металлических балок

Усиление балок перекрытия может производиться при реконструкции здания, при замене или усилении изношенных конструкций, при капитальном ремонте, при перепланировке или перепрофилировании помещений. Также усиление балок проводится в целях предотвращения аварийной ситуации (в случае повышенного износа, повреждения или деформации балки).

Железобетонные балки перекрытий подвержены комплексному разрушению. Бетон под воздействием сырости и перепадов температур выкрашивается, арматура ржавеет. Металлические балки также подвержены коррозии.

В настоящей статье мы рассмотрим несколько вариантов усиления железобетонных и металлических балок.

Повышению несущей способности железобетонной балки может способствовать увеличение её сечения. Наращивание балки может быть односторонним, когда к телу балки присоединяют нижнюю накладку, двухсторонним, когда балка увеличивается вбок за счёт симметричных накладок, кроме того, балка может быть целиком заключена в трёхстороннюю железобетонную рубашку. Если позволяют условия, балка может быть заключена в четырёхстороннюю железобетонную обойму.

Практикуется также усиление железобетонных балок перекрытия посредством установки внешней листовой арматуры на полимеррастворе. В нижней плоскости балки высверливаются отверстия под анкерные болты, которые прикрепляют к балке стальную полосу. Полоса укладывается на адгезионную обмазку из защитно-конструктивного полимерраствора.

Полимерраствор применяется также при усилении железобетонной балки посредством установки дополнительной арматуры. Вдоль по длине балки фрезой прорезываются два паза, куда помещаются арматурные пруты. Они также закрепляются защитно-конструктивным полимерраствором.

Еще один метод усиления железобетонной балки – усиление с помощью уголков. К существующей арматуре балки при помощи арматурных коротышей привариваются металлические пластины, а к последним – уголки из прокатной стали.

Возможно усиление железобетонной балки перекрытия с помощью установки предварительно-напряжённых шпренгелей из арматурной стали. В зависимости от характеристик балки, шпренгель может удерживаться различным количеством распорок и стяжных хомутов. Распорки могут быть прикреплены к телу балки с помощью натяжных винтов.

Усиление металлических балок, как и укрепление железобетонных балок, также может осуществляться путём увеличения сечения. Для этой цели к балке привариваются накладки. При этом балки должны быть разгружены не менее чем на 60 %, либо следует установить временные дополнительные опоры. Существует два вида усиления металлических балок накладками: прикрепление симметричных боковых накладок или нижней накладки.

Следует помнить, что объём сварки при наращивании балки должен быть минимальным, сварные швы должны располагаться в удобных местах, а потолочная сварка должна быть сведена к минимуму.

Другой способ усиления металлических балок перекрытия – это использование натяжных устройств, которые обеспечивают постоянную величину предварительного напряжения.

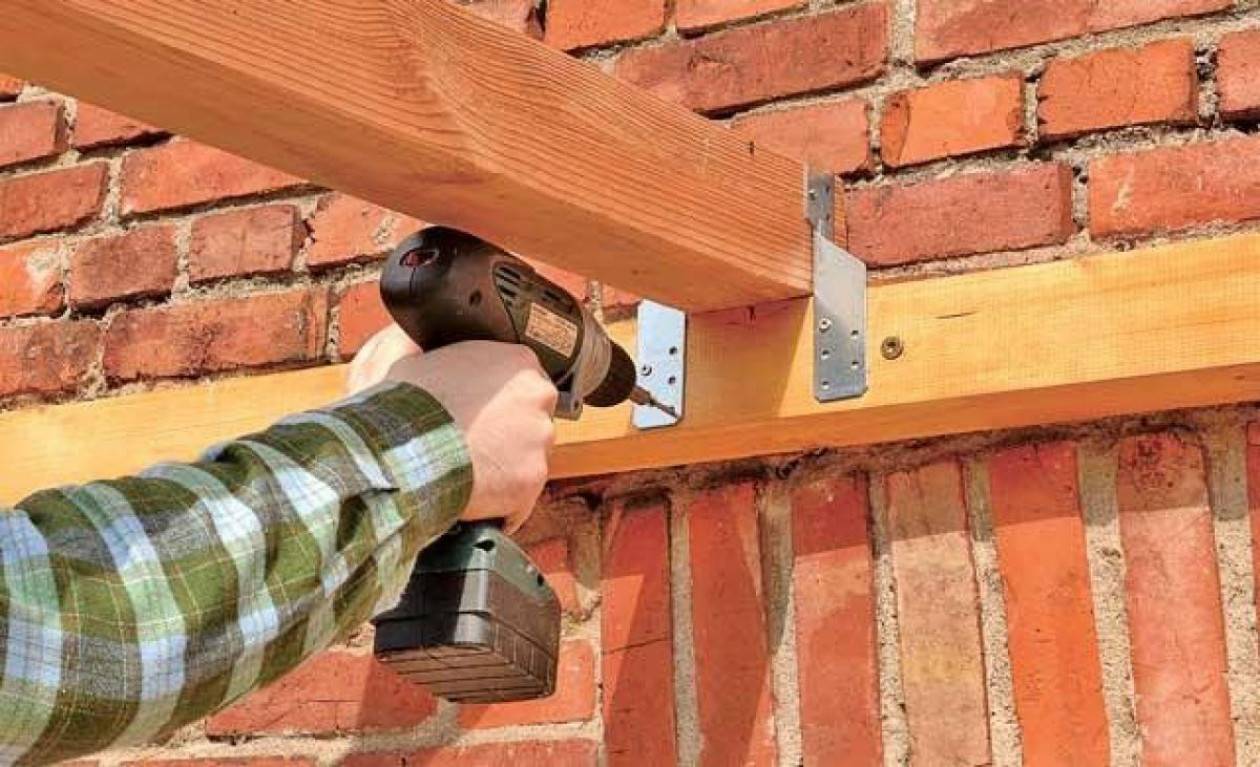

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича

при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

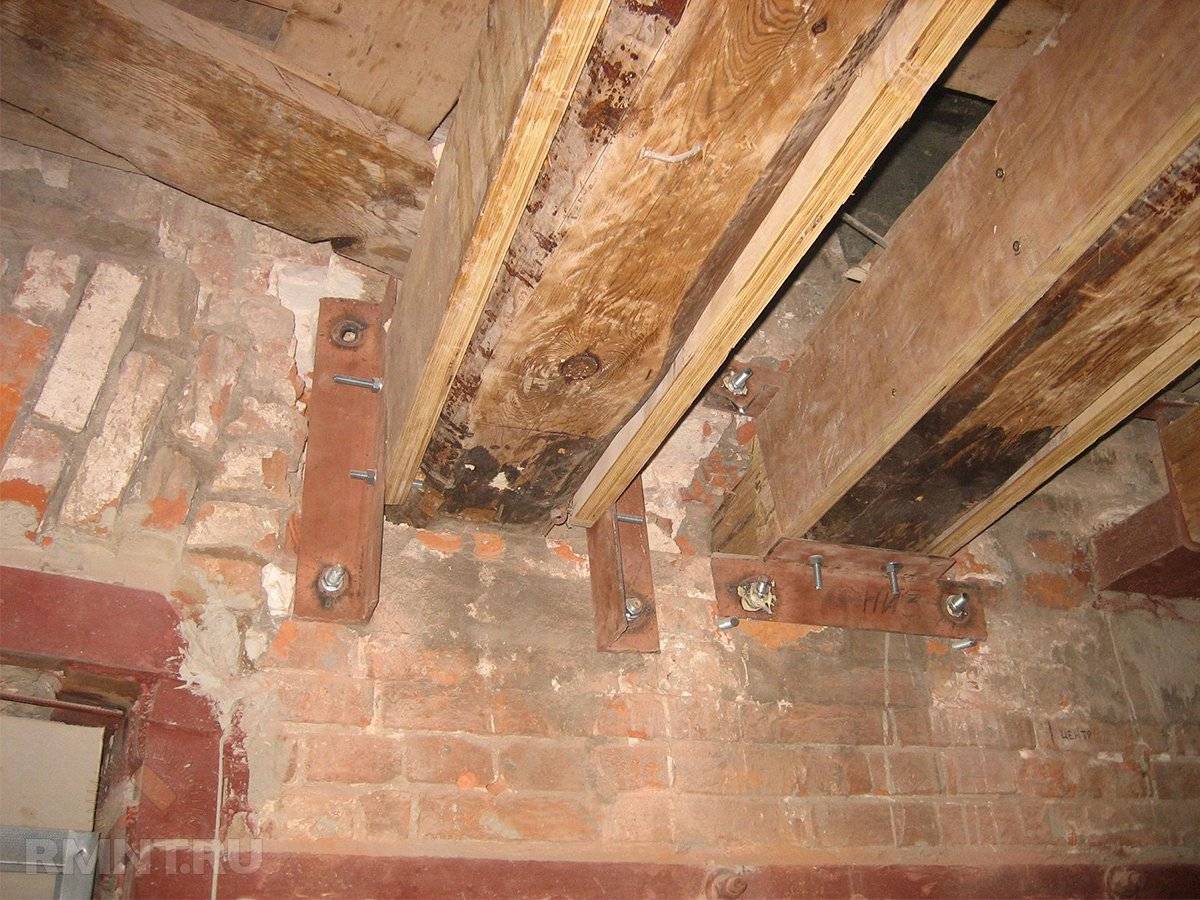

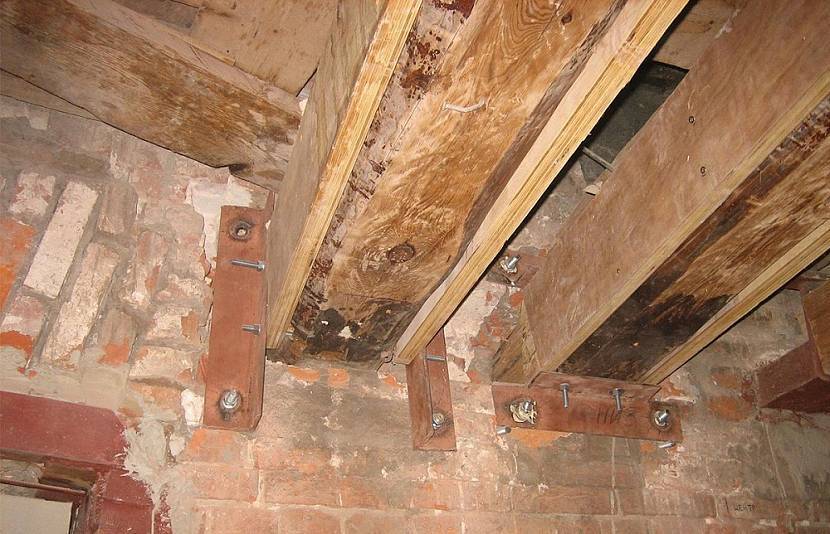

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Отделка потолка балочного перекрытия

Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.

Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.

Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.

Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

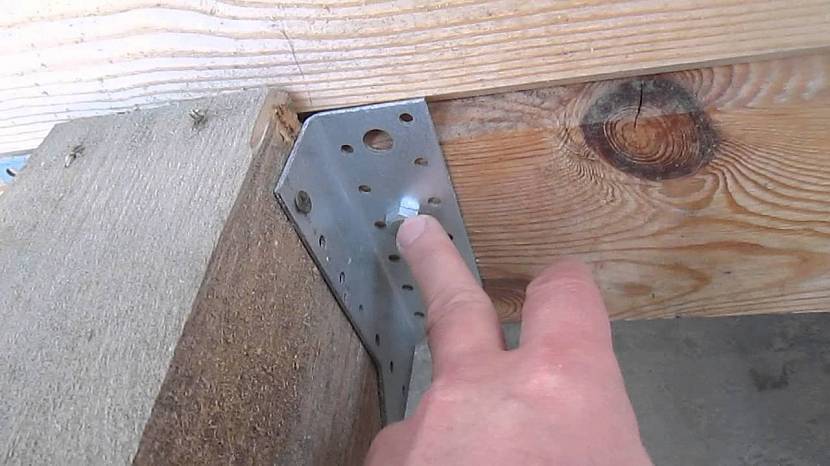

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

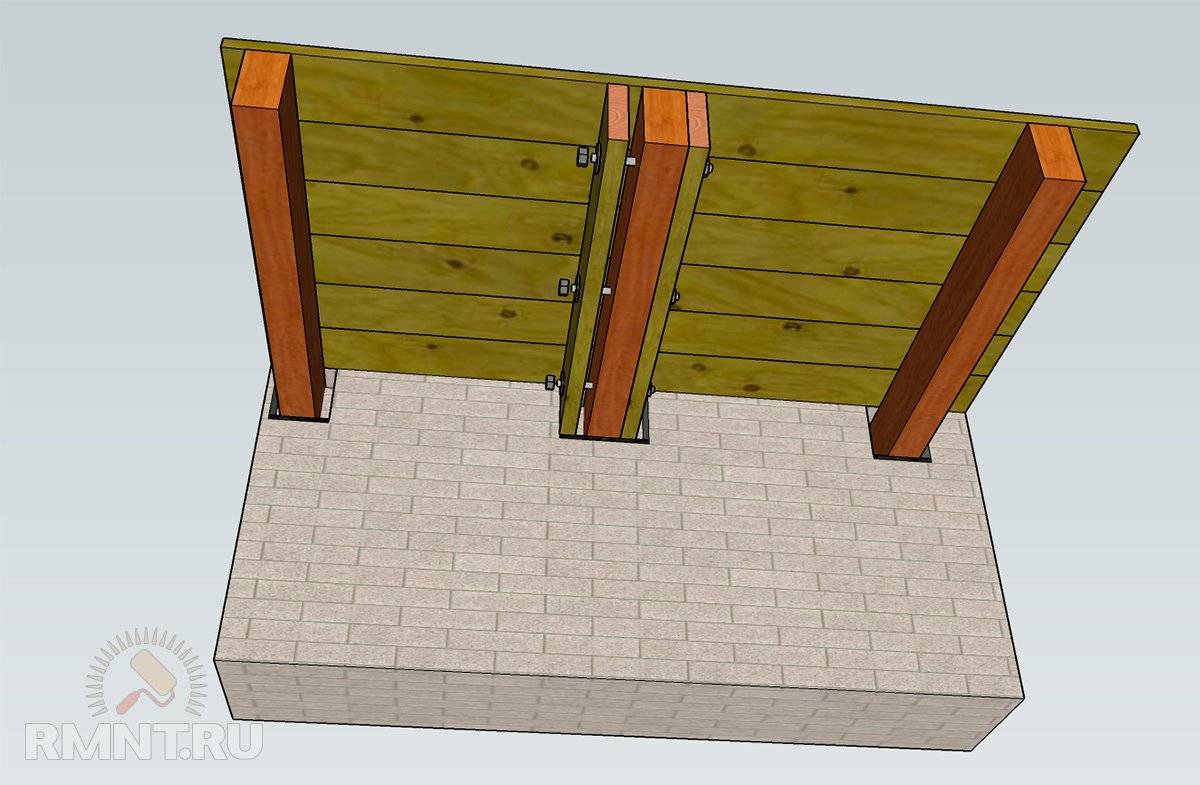

Укрепление боковыми накладкамиИсточник i.ibb.co

Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления

Расшифровка маркировок

Маркировка железобетонных изделий содержит буквенно-цифровое обозначение, которое позволяет определить разновидность плиты, ее габаритные размеры и несущую способность. В некоторых случаях в марке также содержится информация об используемом для изготовления бетоне, армирующем каркасе, наличии монтажных петель (пример расшифровки показан на рис. 5). Требования к маркированию регламентированы государственным стандартом.

Рисунок 5. Пример расшифровки изделия, изготовленного методом непрерывного безопалубочного формования

Рассмотрим пример расшифровки плит марки ПК 63-12-8:

Нюансы укладки арматуры своими руками

Монтаж межэтажных перекрытий осуществляется по возможности без касания поверхности опалубки. Размеры арматуры составляют от 6-ти до 12-ти мм. При этом, конструкция закрепляется определенными фиксаторами. Сформировавшийся каркас оставляет ячейки 10*10 см. Применяется проволока для плотного связывания каркаса с ячейками. Балки могут применяться различного типа от деревянных, до алюминиевых. Далее вся поверхность слоя плотно заливается раствором, образуя однородную формирования арматурного перекрытия является формирование балок по всему периметру строения через минимальные расстояния.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
