Двухуровневые потолки из гипсокартона своими руками – инструкция по устройству и монтажу

Фиксация листов гипсокартона

Потребуются следующие инструменты:

  • Электрическая дрель по типу шуруповерта, оснащенная ограничителем. С его помощью глубину сверления можно будет регулировать, благодаря чему пропадет риск деформации гипсокартонных листов.
  • Подъемник листов материала (при работе в одиночку).

Иногда можно встретить двухуровневые потолки из ГКЛ, оснащенные минеральной ватой. Это делается для того, чтобы придать всей системе дополнительную звукоизоляцию.

Непосредственно крепеж для ГКЛ выполняется следующим образом:

Края листов требуется подрезать, чтобы шпаклевание стыков прошло более удобно.
Карандашом необходимо отметить места, где должны располагаться поперечные профили.
Дополнительную защиту от влаги гипсокартонным листам придаст их обработка с внешней стороны особой грунтовкой

По окончании установки ей же рекомендуется обработать и обратную, внутреннюю сторону.

При установке важно соблюсти некоторый отступ материала от стены. Делается это для того, чтобы обеспечить конструкции постоянный приток воздуха.
Крепление листов выполняется к каждому из проложенных профилей при помощи саморезов по металлу с шагом 15 – 20 сантиметров.
При возникновении необходимости отрезать часть материала, делать это нужно с наружной стороны с помощью монтажного ножа на глубину, не превышающую 1 – 2 миллиметров

Затем следует просто надломать и окончательно дорезать материал с другой стороны.
Не стоит слишком сильно вдавливать шляпки саморезов внутрь материала, но и оставлять их торчащими над поверхностью также, разумеется, не следует. Они должны прилегать к материалу плотно, но не должны прорывать картон.
Промежуток между закрепленными листами должен составлять примерно 2 – 3 миллиметра, чтобы впоследствии образовавшиеся швы можно было заделать при помощи смеси на основе гипса.

Минимальная высота помещения для установки

В процессе монтажа любой натяжной конструкции потолок опускается. Если комната в результате окажется слишком низкой, находиться в ней будет неудобно и некомфортно.

Согласно СНиП 31-01-2003 рекомендации по минимальной высоте помещения такие:

  • для жилых комнат и кухонь в умеренном климате — 2,5 м;
  • в жарких или холодных районах — 2,7 м;
  • для коридоров и прихожих — 2,1 м.

Наименьшее расстояние, на которое опустится потолок, определяется шириной профиля. Для багетов первого уровня это 3-4 см, второго — 8-10 см. То есть высота уменьшится минимум на 11 см. Расчёты справедливы для помещений с небольшим перепадом перекрытия по вертикали.

Поэтапное выполнение монтажа потолка из гипсокартона

На этапе разметки подробно останавливаться не будем, главное в этом деле – точно расположить линии, вдоль которых будут крепиться стенные профиля основного уровня. Все остальное «пляшет» уже от этой разметки. Для подобной работы оптимальный инструмент – лазерный уровень.

Это примерная схема разметки, основанная на том, что базовые направляющие профили должны располагаться поперек светового потока из окон. Это не обязательное условие, но чаще всего оно соблюдается.

Шаг расположения профиля условен, размер ячейки 0,6х0,6 м принимается из расчета прочности ГКЛ, его способности к провисанию при большем пролете между креплениями.

Если комната имеет не совсем правильную форму – отклонения от параллельности стен, «заваленные» углы – это необходимо учесть при разметке и компенсировать.

На этой схеме показано отклонение длинных стен от горизонтали. Соответственно, при разметке выделяется базовая линия – Н1-Н2 – по которой и будут выравниваться остальные линии разметки. Для двухярусного потолка лучше сразу же наметить границу между ярусами, особенно внимательно относясь к правильности вычерчивания дуг и кривых.

Монтаж профиля

После того, как основная разметка выполнена, приступаем к креплению профиля. Делать это следует на дюбель-шуруп (слева) или анкер клиновой (справа).

Выбор конкретного типа крепежа зависит от материала потолка и стен. Для привычного в типовых домах железобетона, кирпича, шлакоблоков применимы дюбели с шурупами. Для тяжелого бетона также удобны клиновые анкеры.

Вначале крепится стеновой профиль – UD – по линиям разметки.

Далее по намеченным точкам (пересечения линий разметки на потолке) фиксируются прямые подвесы, после чего устанавливается направляющий профиль согласно запланированной сетке.

Если необходимо провести коммуникации или заложить в ячейки каркаса утеплитель, это делается именно на данной стадии.

Для криволинейных профилей выполняют фиксацию на потолке по намеченной линии. Если специального профиля нет, можно сделать его из обычного прямого с помощью надсекания по одной стороне.

Использование специального профиля

Самостоятельная надсечка для получения нужной линии кривизны

В тех случаях, когда необходимо опустить определенный фрагмент потолка на требуемый уровень, к базовому профилю крепят отрезки CD профиля нужной длины.

После того, как базовая конструкция собраны и подведено электропитание к точкам освещения, выполняют монтаж листов гипсокартона.

Разметка и монтаж первого уровня

Допустим, мы имеем нашу легендарную виртуальную комнату. В статье о возведении перегородки комната была поделена на две, вот теперь мы решили в одной из этих частей забацать красивый двухуровневый потолок. Составляем ее чертеж и прикидываем форму нашего будущего шедевра – он будет состоять из двух частей окружностей разного радиуса. Центр одной из них совпадает с центром оконного проема, а второй лежит на противоположной стене.

В общем, нам нужно собрать следующее:

Я брал окружности от балды, поэтому получил такие некрасивые значения радиусов, ну и не беда.

Должно получиться что-то такое:

Сначала нам нужно разметить первый уровень – тот, что выше. Считаем, что встраиваемых светильников в этой части потолка не будет, поэтому опускаем его на минимальное расстояние от чернового. Обычно достаточно 5 см. Чтобы быть на сто процентов уверенными, что профили у нас влезут, желательно водяным или лазерным уровнем промерять все углы комнаты, а заодно и середину, найти самую низкую точку и отступить от нее.

На втором уровне запланировано 6 точечных светильников, будем считать, что проводка под них у нас уже проложена.

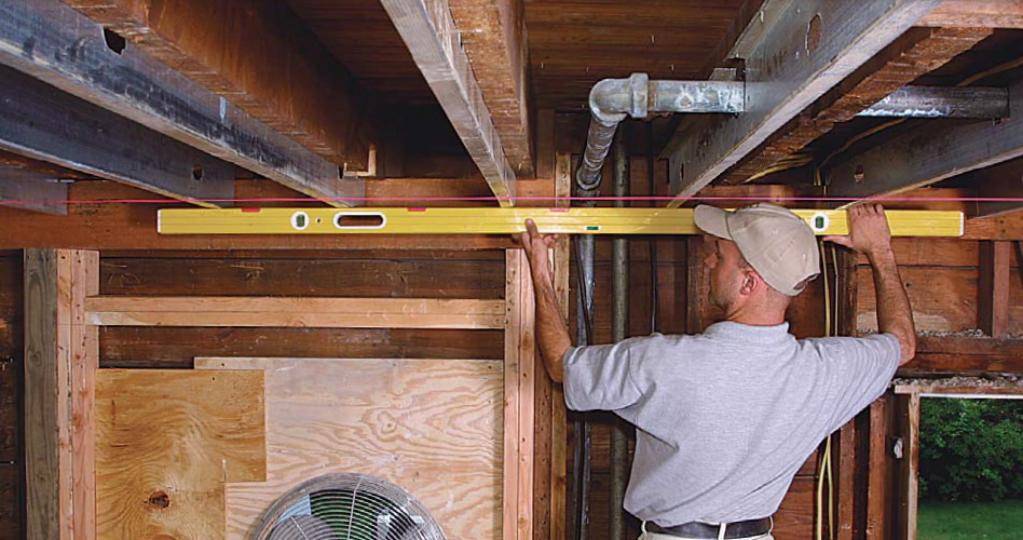

С помощью водяного уровня нужно сделать на всех углах отметки горизонтали, которые затем соединить «отбивкой» (шнуроотбойным устройством). Вот наша стартовая линия:

По этой линии крепим направляющие профили, проклеенные уплотнительной лентой, используя дюбель-гвозди. Заводим их за самую дальнюю точку предполагаемого начала второго уровня на полметра. Одна стена в комнате у нас гипсокартонная, направляющий профиль крепится к ней при помощи обычных черных саморезов; стараемся попадать ими в стоечные профили.

Далее размечаем основные профили – те, которые будут крепиться к потолку подвесами. Здесь их удобно располагать поперек комнаты, чтобы не наращивать. Шаг берем 40 см, поскольку будем крепить ГКЛ на каркас опять же поперек комнаты – получится меньше швов, ведь ширина комнаты меньше длины листа гипсокартона. Ничего, кстати, не имею против шага в 60 см, многие выбирают его именно таким; но при шаге в 60 см нужно ставить еще и поперечные профили на КРАБы, это долго и дорого.

Последний основной профиль должен полностью находиться под вторым уровнем потолка. В нашем случае их потребовалось 8.

Теперь подвесы. У нас комната узкая, поэтому несущие профили (те, что поперек основным), как таковые, здесь не нужны, тем более что основные у нас идут с минимальным шагом. Поэтому для подвесов можно выбрать любой понравившийся вам шаг. Я беру 60 см. Хоть официальные технологии и позволяют брать шаг даже в метр, я считаю, что на подвесах экономить слишком опасно и никогда не ставлю их дальше 60 см друг от друга. Бурим перфоратором отверстия для подвесов и монтируем их на анкер-клинья, предварительно проклеив уплотнительной лентой.

После крепления каждого подвеса рекомендуется оттянуть их вниз для того, что бы потом они не отвисли сами, вместе с листами ГК. Теперь вставляем потолочные профили и крепим их к подвесам четырьмя саморезами каждый. Загибаем лишнюю длину или предварительно срезаем, как сделал я в примере. Если будет шумоизоляция, то непременно загибайте, это будут такие «вешалки» для минваты.

Обшиваем:

До конца обшивать нет смысла, останавливаемся, как только зашли за начало второго уровня, ставим на КРАБы поперечные перемычки, чтобы край последнего листа держался жестче:

Конечно, нужно резать ГКЛ примерно по форме потолка, но я не хочу умереть за компьютером, выделывая всякие кренделя с листами, поэтому изобразил их прямоугольными. Подвесы для второго уровня будут у меня проходить через дырки в первом уровне, а у вас все будет по-нормальному — с потолка.

Виды потолков и способы их монтажа

По конструкции потолок бывает:

  1. Рамочный. Этот вариант монтируют по периметру помещения. Конструкция позволяет монтаж точечного освещения. В центральной ее части остается много свободного места, поэтому есть возможность использования люстры, если она подходит по стилю.
  2. Диагональный. Основная линия проходит из одного угла в противоположный. Она бывает изогнутой или прямой. Второй ярус обычно крепят к основанию. Такая конструкция делит помещение на зоны.
  3. Зональный. Он используется для разделения комнаты на части. Чаще всего монтируют такой двухуровневый потолок из гипсокартона в спальне.

В зависимости от формы и рисунка конструкция бывает фигурной, парящей или абстрактной. Первый вариант крепят на основании. Элемент имеет форму геометрической фигуры. Размещают его в центральной части потолка для усиления декоративного эффекта.

Особенностью абстрактного варианта двухуровневого потолка из гипсокартона является его хаотичное расположение. Парящая конструкция фиксируется на основании при помощи металлических штырей и фитингов.

Что касается способов монтажа, то первый ярус крепят на основу, а короб прикручивают только на некоторых участках. В другом случае гипсокартон применяют для изготовления двух уровней. Этот вариант подходит для кривых черновых оснований.

Обшивка листами

Потолки гипсокартонные многоуровневые можно начинать монтировать после установки каркаса и крепления проводки. После проверки освещения следует отключить электропитание на линии работ и можно приступать к монтажу.

Установка начинается от угла помещения. Материал поднимается, прижимается к каркасу и выставляется так, чтобы его края совпадали с центрами профилей. Если из-за неправильной формы комнаты этого сделать не выходит, то немного подрежьте лист ножом с нужной стороны. Монтаж выполняется на саморезы длиной 25 мм.

Крепление выполняется через каждые 15-18 см. При выполнении крепления, следует погружать шляпку элемента в материал на пару миллиметров. Для удобства воспользуйтесь специальным битом.

Перед выполнением крепления с обрезных торцов элементов снимается фаска под углом на глубину около 5 мм, при помощи углового рубанка.

Листы гипсокартона (см. Какой гипсокартон лучше для потолка или стен) плотно не стыкуются, между ними оставляем зазор около пяти мм. Эти швы впоследствии будут шпаклеваться; При выполнении соединения возле стены, от нее тоже следует отступить порядка пяти мм.

Характеристики гипсокартонных потолков

В том случае, если поверхность потолка далеко не самая ровная, работы по его выравниванию потребуют довольного серьезных затрат не только физических сил, но и финансовых средств.

Однако монтаж потолка из ГКЛ вполне может избавить от подобных проблем и сэкономит не только деньги, но и время, потраченное на работы. К тому же, подвесной потолок ГКЛ всегда можно оснастить разнообразными приборами освещения, в то время как со стандартным потолком сделать этого не получится.

Более того, устройство подвесного потолка из ГКЛ позволяет также разместить в нем многочисленные системы коммуникаций, а также балки, трубы и иные предметы. Также конструкции из ГКЛ обладают хорошими звуко- и гидроизоляционными свойствами.

Однако подобный материал, как и любой другой, имеет и некоторые отрицательные стороны:

  • устройство подвесных потолков из ГКЛ не рекомендуется выполнять в малых по размеру квартирах с низким потолком, так как гипсокартонная конструкция обязательно отнимет еще около 10 – 15 сантиметров высоты;
  • даже такой потолок требует проведения малярных работ. Гипсокартонные листы в любом случае придется обрабатывать грунтовкой и шпаклевкой, в особенности швы, образовавшиеся в результате стыков.

Общая характеристика и подбор материала

Гипсокартон — спрессованное гипсовое полотно, оформленное в лист и обернутое облицовочным картоном.

Он успешно применяется в строительстве и отделке уже более 100 лет, хотя на пик популярности вышел только сегодня. Причина столь запоздалого обращения к очень удобному и недорогому отделочному материалу лежит на поверхности: активное развитие всей отрасли — и как следствие этого отличное предложение на рынке, позволяющее подобрать гипсокартонные листы необходимых характеристик и цветовых решений.

  • «дышащий» материал;
  • экологически безопасен;
  • не относится к горючим;
  • поддерживает нормальный для человека уровень влажности в помещении.

Главный недостаток гипсокартонных листов — достаточно слабая влагостойкость. Причем в продаже присутствуют листы гкл с «прокаченным» показателем влагостойкости — они идут, как правило, в зеленом либо голубом цвете — но даже в таком случае гипсокартон не рекомендуется к использованию на открытом воздухе. К тому же, он боится минусовых температур и отличается хрупкостью.

Спектр использования гипсокартона широк, но потолки занимают в нем ключевое место.

Купить нужный материал для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, только на словах кажется элементарным делом. Сперва нужно выяснить, какой из существующих его видов лучше всего подходит конкретно для вашего ремонта. Определяется это функциональным назначением помещения:

  1. какой в нем уровень влажности;
  2. насколько велик уровень пожарной опасности;
  3. периодичность возникновения температурных перепадов;
  4. нижний и верхний температурный порог.

Как выбрать гипсокартонные листы правильно для того, чтобы сделать двухуровневый потолок из гипсокартона своими руками, вам подскажет наша таблица, в которой напротив каждого типа гипсокартона дана рекомендация по условиям использования.

Тип гипсокартонаЦветНазначение
Обычный ГКЛСерыйДля внутренней отделки в помещениях с нормальным и низким режимом влажности
Влагостойкий ГКЛВЗеленыйДля внутренней отделки в помещениях с сухим, нормальным, влажным и мокрым режимами влажности
С увеличенной сопротивляемостью воздействию открытого огня ГКЛОСерый/РозовыйДля внутренней отделки в пожароопасных помещениях
Влагостойкий с увеличенной сопротивляемостью открытого пламени ГКЛВОЗеленыйДля внутренней отделки в пожароопасных помещениях с повышенной влажностью

Также при подборе материала для монтажа двухуровневого потолка обращайте внимание на следующие моменты:

  • габариты (чаще всего 250 см в длину и 120 см в ширину);
  • тип боковой кромки (прямая, утоненная, полукруглая, закругленная);
  • толщина листа (не более 9,5 мм).

Указанные размеры являются стандартными, но всегда можно заказать изготовление листов под заказ. В таком случае придется подождать, зато выполнять монтаж двухуровневого потолка будет куда удобнее и легче. Что же касается выбора типа боковой кромки, то опять по чисто практическим соображениям выбор полукруглой или утоненной кромки выглядит оптимальным: меньше нужно тратить времени на пост-обработку.

Самые популярные производители:

  1. Knauf (Германия);
  2. Gyproc (Финляндия);
  3. Lafarge (Франция);
  4. Rigips (Австрия);
  5. ОАО «Гипс» (Россия).

Это интересно: Обои для потолка под покраску — выбор, преимущества и недостатки

Технология выполнения двухуровневого потолка из гипсокартона

  1. Готовят поверхность потолка: зачищают отслаивающиеся покрытия, шпаклюют большие трещины. Прокладывают в металлорукаве или гофротрубе кабели для подключения осветительных элементов.  С помощью лазерного уровня и малярной нити размечают уровень крепления верхнего яруса потолка по всему периметру помещения, при этом необходимо учитывать толщину листа ГК.

  2. Крепят UD-профиль по размеченной линии с помощью системы быстрого крепежа «дюбель-гвоздь». Делается это так: прикладывают профиль к стене, сверлят перфоратором отверстие и забивают дюбель-гвоздь молотком. Выполнять крепление направляющих удобнее вдвоем. Стартовые направляющие проверяют по уровню, при необходимости – выравнивают.

  3. Крепят потолочные направляющие. Нарезают ножницами по металлу или болгаркой CD-профиль по ширине комнаты, заводят его в противоположные стартовые направляющие. Для исключения провисания профилей на потолок крепят прямые подвесы – перфорированную металлическую ленту.  Крепят их с помощью металлических дюбель-клиньев. Расстояние между потолочными направляющими – 40 см, между подвесами – от 60 см. Направляющие выравнивают с помощью уровня и крепят к подвесам саморезами по металлу. Концы подвесов загибают или обрезают. Если необходима укладка звукоизоляции – ее можно закрепить концами подвесов.

  4. По линии начала второго уровня необходимо дополнительно укрепить поперечные направляющие с помощью соединителей типа «краб».

  5.  Крепят на верхний уровень потолка листы гипсокартона с помощью саморезов и шуруповерта. Лист гипсокартона весит около 20 кг, поэтому выполнять эту работу нужно вдвоем или втроем, используя устойчивые стремянки или подмости. Там, где будет проходить второй уровень подвесного потолка, крепить гипсокартон не обязательно, достаточно, чтобы он заходил под нижний уровень на 10-15 см. Если в верхнем уровне планируется установить светильники, необходимо сразу выполнить отверстия под них и протянуть к ним кабели – потом это делать будет неудобно.

  6. Размечают границу нижнего уровня карандашом на гипсокартоне. Нижний уровень потолка крепят аналогичным образом. Обычно его располагают по периметру помещения или с одной его стороны. При этом направляющие крепят к стене на необходимом расстоянии, а также по линии перепада высот к первому уровню потолка. Для выполнения волны профиль необходимо надрезать по боковой и нижней стороне ножницами по металлу и изогнуть по форме волны.

  7. Для крепления направляющих нижнего уровня используют пружинные подвесы: они крепятся на длинные тяги и фиксируются с помощью прижимной пружины на нужной высоте. Подвесы крепят так, чтобы направляющие располагались перпендикулярно краю второго уровня. Шаг крепления не должен быть больше 90 см, при этом последний подвес должен располагаться в 10 см от края нижнего уровня потолка.

  8. Направляющие закрепляют на подвесах. Их обрезают так, чтобы они максимально повторяли форму нижнего уровня. К направляющим крепят профиль, образующий угол вертикальной плоскости. Если второй уровень выполнен в виде волны – профиль надрезают ножницами по боковой и нижней стороне и придают ему желаемую форму. Обязательно устанавливают вертикальные направляющие между первым и вторым уровнем потолка.

  9. Размечают листы гипсокартона, вырезают их по необходимой форме с помощью ножа или электролобзика и крепят к подготовленным направляющим. Боковую стенку второго уровня крепят к вертикальным направляющим. Если перепад уровней волнообразный и имеет довольно крутой радиус – удобнее выполнять его из небольших отрезков. Сразу же выводят кабели для подключения светильников.
  10. После крепления потолка можно приступать к его отделке: потолок грунтуют, стыки и угла проклеивают малярной сеткой, шпаклюют и выравнивают места стыков. В качестве декоративной отделки можно использовать краску для потолков, обои и любые другие отделочные материалы, подходящие для отделки гипсокартона.

Двухуровневый потолок из гипсокартона выглядит красиво и современно, а при выполнении его своими руками позволяет значительно сэкономить средства на ремонт. Помните, что потолки из гипсокартона боятся влаги, поэтому в кухне и ванной комнате необходимо использовать влагостойкий гипсокартон.

https://youtube.com/watch?v=HGpDqjZXIYY

Необходимые инструменты и материалы

Перед тем как сделать из гипсокартона двухуровневый потолок, необходимо правильно подобрать материал. Существуют такие его виды:

  1. ГКЛ. Эти плиты предназначаются только для сухих помещений. Они не имеют антисептической пропитки. Применять их можно в спальне или гостиной.
  2. ГКЛВ. Такой гипсокартон характеризуется наличием влагостойкого покрытия зеленого оттенка. Его можно применять в комнатах с повышенным уровнем влажности. Однако он не способен длительное время выдерживать прямой контакт с водой.
  3. ГКЛО. Какой вид материала имеет розовый и серый цвет. Его преимуществом является дополнительная сопротивляемость воспламенению или воздействию высокой температуры.
  4. ГКЛВО. Характерной особенностью материала является его устойчивость к воздействию температуры и влаги.

При выборе гипсокартона нужно также учитывать его размеры. Оптимальная толщина листа составляет 9,5 мм, ширина – 1,2 м, длина – около 2,5 м. Потолочный вариант имеет толщину около 9 мм. Он отличается хорошей прочностью и гибкостью. Чтобы сделать многоуровневые потолки из гипсокартона, требуются такие инструменты и материалы:

  • Усиленный потолочный и направляющий профиль из металла.
  • Крепежи – дюбели, саморезы.
  • Потолочные подвесы, оснащенные шпицами.
  • Профильные удлинители.
  • Раствор для грунтовки основания.
  • Смесь для шпаклевки потолка.
  • Лазерный или стандартный строительный уровень, рулетка, угольник, линейка.
  • Мел, маркер или карандаш, отбивочный шнур.
  • Электрическая дрель с набором сверл, а также насадка-миксер для замешивания шпаклевки.
  • Набор шпателей, плоскогубцы, шуруповерт, ножовка для деления гипсокартона, ножницы по металлу, серпянка.

Также для изготовления двухуровневого потолка из гипсокартона с подсветкой требуется стремянка, малярный скотч, кисти для нанесения грунтовочного раствора, емкость. Работать необходимо в защитной одежде, очках и перчатках.

Ответственно нужно подходить и к выбору профиля. Для крепления ярусов к стенам, капитальному основанию или связки частей конструкции между собой применяют изделия в виде буквы П. Они имеют ровные края. Еще они служат для формирования сложных узлов.

Профиль с загнутыми краями отличается повышенной жесткостью. Из него изготавливают пояса каркаса. Если отступать от чернового основания нужно на большое расстояние, то для крепления профиля используют подвесы на тягах.

Установка потолка

Стыковать нужно именно Т-образно, а не крестом, как советуют профессионалы, для того, что бы не пошли трещины от стыков. Для резки прямолинейных частей удобно использовать мелкозубную ножовку или макетный нож, для криволинейных поверхностей рекомендуется электролобзик.

Монтаж вырезанных гипсокартоновых листов, пока полностью горизонтальная поверхность не будет закрыта. Для небольших галогеновых светильников специальной коронкой в отмеченных местах прорезаются отверстия нужного размера.

Монтаж вертикальных торцевых частей, так называемой ступеньки – главного признака многоуровневого потолка. При оформлении прямых частей ступеньки нужно просто правильно прикрутить полосы нужной ширины.

А вот с криволинейной, изогнутой частью — нужно будет постараться. Рекомендуется для этого использовать горячую воду, смочив полоски с обеих сторон, минут через 15 уже можно будет аккуратно сгибать и прикручивать.

Некоторые специалисты надрезают полоски на несколько сантиметром на небольшие, подходящие по изгибу, сегменты.Финишная шпаклевка и покраска.

Потолок из гипсокартона: как сделать все без ошибок

Монтаж листов выполняется с учетом общих правил:

  • в углах желательно крепить панели с Г-образным (дугообразным) вырезом, а не собирать участки из отдельных фрагментов;
  • чем меньше фрагменты, тем чаще должна быть «сетка» каркаса, поскольку каждый участок по контуру должен крепиться к профилю;
  • криволинейные вырезы также лучше выполнять на цельных листах, это снизит риск трещин;
  • недопустимы зазоры между листами – их сложно будет в дальнейшем зашпаклевать и скрыть под отделкой.

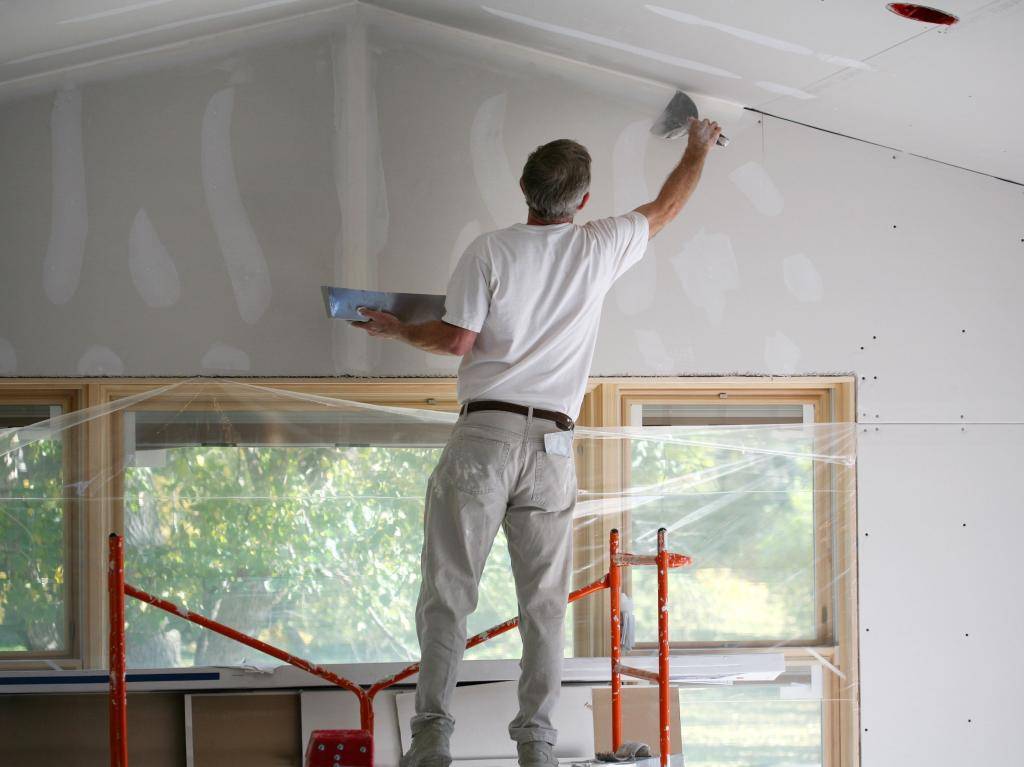

После того, как обшивка будет закончена, выполняется обязательная шпатлевка потолка из гипсокартона. Более подробно этот процесс рассмотрен в другой нашей статье. Здесь же напомним:

  • швы и места, где расположены слегка «утопленные» в гипсокартон головки саморезов, шпаклюются обязательно. На швы желательно накладывать армирующую ленту;
  • поверхность потолка в целом под декоративную штукатурку, покраску или поклейку обоев желательно также выполнять. Это облегчит в дальнейшем замену отделки и позволит избежать дефектов оформления;
  • перед нанесением финишного покрытия места, где выполнена шпаклевка, шлифуются до гладкости.
