Петли для пластиковых окон: какие есть разновидности, как установить, отрегулировать, снять?

Регулировка петель пластиковых окон:

Большинство конструкций окон из пластика не предусматривает наличие форточек. Для обеспечения проветривания помещений достаточно будет выставлять створки в «режим проветривания». Однако при этом режиме образуется довольно большой по размеру промежуток между створкой и рамой, и в зимние морозы будет наблюдаться быстрый переход теплого воздуха из комнаты на улицу, при этом помещение может охладиться сверх меры. Для предотвращения такого явления желательно придумать способы уменьшения этого зазора.

Также существует другая крайность, когда в квартирах просто «гуляет» ветер, пропускаемый уплотнителем.

В этих случаях может помочь регулирование прижимы петель либо как крайняя мера их ремонт. В большинстве случаев регулируется лишь одна петля (исключение применяется в откидных окнах, где этим операциям подвергаются и верхняя и нижняя петли).

Процесс регулирования начинается с нахождения места сквозняка. Например, если оно находится вблизи от нижней петли, то находится шестигранник, и сняв с него колпачок, проводят действия, описанные в инструкции (для поднимания окон ключ проворачивается в сторону хода часовой стрелки, а для его опускания – в обратную).

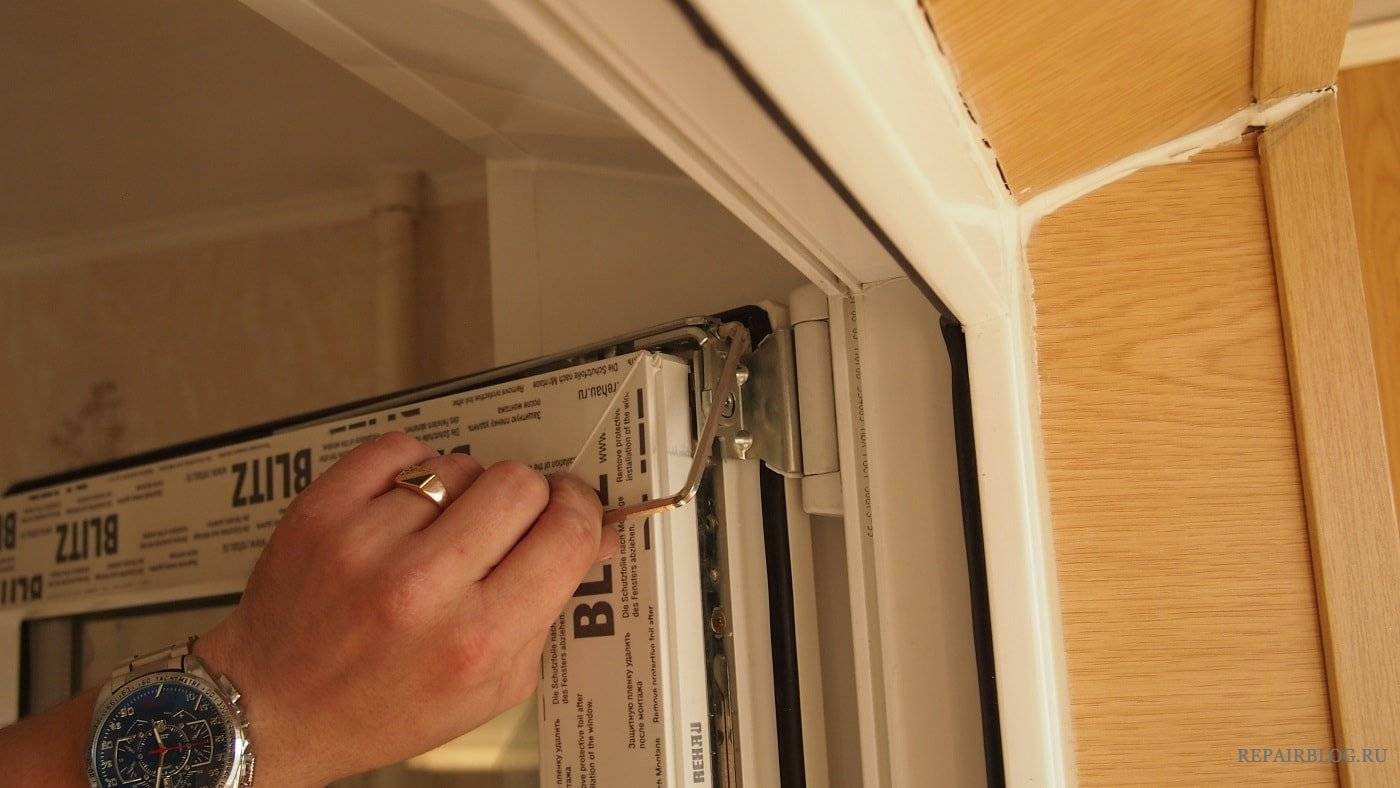

Регулировка петель пластиковых окон

Для прижима верхней петли необходимо будет заранее выставить створку окна в режим «проветривания» (с помощью поворота ручки). Эти действия необходимы для того, чтобы получить доступ к винту, отвечающего за прижим петли. Следует помнить, что окно необходимо будет поддерживать, так как в этом режиме оно висит лишь на одной петле.

Некоторые фирмы комплектуют свои окна блокираторами, которые при проведении операций регулировки необходимо отключить перед открыванием, нажав на него до открывания окна.

Бывают случаи, когда у окон расшатываются ручки. Это тоже достаточно легко исправить самостоятельно

Для этого необходимо немного приподнять пластинку из пластмассы, расположенную в её основании, и осторожно вращать её в любую сторону на 90оС. После этих действий покажутся винты

Их следует подтянуть отверткой до упора.

Но бывает и так, что ручка очень туго поворачивается. Во избегании такой ситуации, достаточно будет произвести смазку фурнитурных механизмов, представленных петлями, прижимными механизмами и эксцентриками. Для смазки применяют машинное масло, примером которого является WD – 40. Смазывание желательно проводить ежегодно, а также рекомендовано проводить проверку фурнитуры на наличие различных дефектов.

Хотя все операции по регулировке пластиковых окон достаточно просты, и их запросто можно сделать самостоятельно, однако, для их проведения желательно ознакомиться и осмыслить все предложенные рекомендации. Если имеются какие-либо сомнения, что не справитесь с решением проблем необходимо обращаться к услугам специалистов.

Обзор других вариантов ремонта

Покупая окна ПВХ, люди должны понимать, что, независимо от их качества и правильности монтажа, придется проводить некоторые мероприятия по обслуживанию. Они могут служить без проблем первые несколько лет, а затем появляются первые проблемы.

Например, из-за трения одна створка может перестать нормально закрываться или появляется сквозняк вследствие отслоения уплотнителя. Такие поломки нельзя считать серьезными, поэтому с ними вполне реально справиться самостоятельно. Необходимо лишь знать, какие винты требуют ослабления или дополнительной подтяжки.

Переход на режим зима/лето

Чаще всего регулирование окон проводят перед наступлением конкретного сезона (к зиме их делают герметичными, а накануне лета ослабляют с целью получения дополнительного кислорода). Естественно, для этого необходимо отрегулировать плотность прилегания створок. Выглядит это так:

Прижим створки к рамам осуществляется цапфами (подвижными выступами из металла, расположенными на боковой части створки). Когда ручка окна поворачивается, цапфы выходят за пластины, расположенные на раме. Чтобы наладить прижим, используют эксцентрики. Металлические цапфы могут иметь различные формы, поэтому для их настройки могут понадобиться разные инструменты

К примеру, если эксцентрики имеют овальную форму, их положение можно поменять с помощью плоскогубцев

Проводя настройку своими руками, важно помнить, что слабый режим лучше применять для лета, а стандартный и сильный — для зимы

Решение проблемы со сквозняками

Если окно пропускает холодный воздух, это говорит о его проседании. В этом случае запорный выступ теряет контакт с ответной пластиной, и начинает дуть. Чтобы ситуация разрешилась как нельзя лучше, необходимо сдвинуть створку в сторону, дабы цапфы, недостающие до пластин, смогли зацепиться за них.

Естественно, первым шагом будет выяснение того, какие именно выступы не дотягиваются до пластин.

Нужно осмотреть створку и запомнить, где расположены цапфы. После окно закрывается. Человеку придется взяться за раму в местах, где расположены выступы, и потянуть ее на себя.

При наличии контакта рама останется неподвижной, а при отсутствии — двигается. Таким способом проверяются все окна, чтобы понимать, в какую сторону нужно сместить створки для перекрытия доступа холодному воздуху. Регулировка происходит при помощи настройки верхней или нижней петли.

Меры при нарушении закрывания

Бывают ситуации, когда после выполнения всех необходимых действий конструкция не закрывается. В этом случае, если есть ответная регулировка, можно попробовать прокрутить винт дополнительно, используя шестигранник. Вращения стоит проводить по часовой стрелке, доводя до максимально доступного уровня.

При нехватке определенного расстояния вбок под ответный механизм придется проложить подкладки:

1. Их изготавливают из светлого пластика, придавая толщину до 3−4 миллиметров.
2. Перед установкой подкладок потребуется снять винты и упоры.
3. Необходимо сделать две детали, где одна устанавливается вниз, а другая — сбоку.
4. В итоге получается сдвиг на 3 миллиметра вглубь створки.

Очистка фурнитуры от загрязнений

Раз в несколько лет изделия пластика необходимо тщательно чистить от грязи. Если этого не делать, владельцам придется ремонтировать конструкции после утраты ими функциональности. Чтобы провести самостоятельную чистку всех механизмов изделия, потребуется:

1. Отсоединить створки и накладки с рамы.
2. Произвести выемку верхней оси.
3. Освободить створки от петель, расположенных в нижней части конструкции.
4. Отставить снятые элементы в доступное место.

Для этого процесса лучше всего заручиться помощью второго человека. После створку нужно досконально осмотреть и открутить все шурупы, закрепленные на ней.

Все элементы конструкции требуется обработать специальным моющим средством, которое легко наносится с помощью кисти. Далее все помытые части следует просушить на свежем воздухе или с помощью мощного фена. Перед сборкой окна все движущиеся механизмы необходимо смазать.

Выполняя все действия своими силами в соответствии с правилами, люди смогут продлить срок службы своих оконных конструкций.

Как снять пластиковое окно окно с петель

Даже пластиковые окна, пользующиеся особой популярностью благодаря своей долговечности и надежности, через некоторое время требуют либо ремонта, либо полной замены.

Это важно!

Несоблюдение некоторых правил и особенностей самостоятельного демонтажа пластиковых окон чревато повреждением всей конструкции и, соответственно, немаленькими финансовыми затратами.

Итак, каждое окно оборудовано поворотной или поворотно-откидной створкой, имеющей верхнюю и нижнюю петли. Перед тем, как снять пластиковое окно с петель, следует аккуратно снять накладки из пластика, которые выполняют декоративную функцию. Делается это с помощью отвертки, которой поддевается и сдвигается вниз нижняя петля.

С верхней петлей дела обстоят иначе, поскольку накладка закрывает лишь верхнюю и нижнюю её части. Съем производится на приоткрытой створке путем поддевания сначала верхней, а потом и нижней части накладки.

Далее необходимо разобрать верхнюю петлю. Для этого с помощью пассатижей или отвертки шток вытаскивается вниз. Как только это удалось сделать, необходимо наклонить на себя створку и снять её с нижней петли.

Теперь мы знаем как снять пластиковое окно окно с петель, но как быть, если необходимо снять не всё окно, а лишь треснувший или разбитый стеклопакет?

Как самостоятельно снять стеклопакет

Первым делом следует узнать какой тип створки применяется в окне: открывающийся или не открывающийся. В первом случае все дальнейшие действия производятся на самом окне, во втором – либо на закрытом, либо на снятом с петель. Процесс снятия створки описан выше.

Для отсоединения штапиков используется острый шпатель или обычный нож. Начинать следует с вертикальных штапиков: шпатель или нож аккуратно вставляется в отверстие между рамой и штапиком и медленно поддевается. После этого производится его отсоединение по всей длине. Допустимо использование молотка для подбивания.

Обратите внимание!

После этого штапик вынимается. Таким же образом снимаются и короткие штапики.. После того, как штапики убраны, вынимаем стеклопакет

Здесь обязательно следует побеспокоиться о своей безопасности и все дальнейшие действия производить в строительных перчатках. Стеклопакет прижимается со стороны улицы и аккуратно вынимается

После того, как штапики убраны, вынимаем стеклопакет. Здесь обязательно следует побеспокоиться о своей безопасности и все дальнейшие действия производить в строительных перчатках. Стеклопакет прижимается со стороны улицы и аккуратно вынимается.

Как снять пластиковое окно с петель?

При проведении наружных работ – окраска или ремонт отлива, откоса, демонтаж или установка окна, необходимо снимать створки с петель. При установке, их снимают всегда, это не только облегчит монтаж, но и исключит повреждения в процессе монтажа. Если планируется демонтаж створки без повторной установки, то особой аккуратности не требуется

В случае повторной установки, нужно действовать очень осторожно

Процесс снятия начинается с верхней петли, а затем выполняется в следующей последовательности:

1. Снимается декоративная накладка из пластика.
2. Открывается окно.
3. Необходимо вытащить вращающий вал из верней петли. Для этого, нужно отверткой надавить на верхний торец петли. Из нижней части должен появиться край вала, его нужно аккуратно захватить плоскогубцами и вытащить. После этого, створку нужно придерживать.
4. С нижней петли снимается очень просто – створку необходимо поднять вверх и вытащить из гнезда.

Если планируется замена, то перед установкой нужно из верхней петли вытащить шпиндель или вращающий вал. Для этого понадобится молоток, тонкая отвертка или большой гвоздь диаметром меньше шпинделя. К шпинделю в верхней петле ставится отвертка и при помощи молотка он выбивается.

В случае, когда нужно установить створку обратно, процесс выполняется в следующем порядке:

1. Створка аккуратно устанавливается нижней петлей на шпиндель.
2. Две части верхней петли аккуратно совмещаются и фиксируются вращающимся валом. Для этого он вставляется снизу вверх.

Как отрегулировать окна в зависимости от сезона

По мере эксплуатации резинка, которая создает плотное прилегание створки, может деформироваться, что приведет к потере ее качеств и свойств, из-за чего теряется нормальный уровень герметичности и звукоизоляции. Такое может произойти в межсезонье, когда происходит перепад уровня температурного режима на улице. Соответственно, необходимо проводить вовремя регулировку пластиковых окон своими руками, чтобы не возникло проблем после смены сезона.

Чтобы избежать подобного неудобства, которое может причинить изъян оконной фурнитуры или устранить таковой, нет необходимости прибегать к полной заменен составляющих. Для таких целей в конструкции оконной системы имеются механизмы, которые позволяют скорректировать силу прижима так, чтобы резинки обеспечивали надежный уровень герметичности окна. Следующие моменты помогут справиться с этой задачей:

1. Такую процедуру рекомендуется делать разово за год, в особенности, если резонанс температур в разные сезоны достаточно большой. Если производится такая нехитрая регулировка пластиковых окон своими руками, то с ее помощью можно обеспечить достаточно длительную эксплуатацию изделия и не давать резиновым уплотнителям изнашиваться.
2. Эксцентрики или по-другому цапфы, которые играют основную роль данном процессе, располагаются в заглушках, имеют форму овала. Рама в соответствии с расположением цапф имеет механизм, в который эти эксцентрики попадают и принимают положение в зависимости от поворота ручки. В зависимости от стационарного расположения одних и других элементов создается определенный уровень силы прижима створок. Соответственно, регулировка пластиковых окон своими руками в этой части может свестись к перемещению дух составляющих механизма и подбора оптимального положения.

Видео — перевод окон в зимний режим

Столкнувшись с регулировкой пластиковых окон своими руками  в части корректировки их относительно сезонных изменений, следует знать, что могут быть различия в этом процессе в зависимости от марки окна. Различия обычно заключаются в следующих моментах:

1. цапфа может иметь характерную прорезь, которая при регулировке должна вращаться при помощи отвертки плоского типа;
2. эксцентрики могут отводиться при помощи пассатижей, возможно просто рукой, после чего будет возможность их прокрутить;
3. цапфа может регулироваться сразу, в том месте, где расположена при прокручивании ее пассатижами.

Если ни один способ не подошел для корректировки степени прижима, то можно прибегнуть к регулированию механизма, который расположен на раме, в который попадают цапфы при положении закрытого окна. Положения ля регулировки два, после того как будут немного откручены крепящие механизм болты:

1. уменьшение прижимной силы можно добиться, отодвинув зацепы к себе, т.е. в комнату;
2. чтобы усилить прижим следует передвинуть их в обратную сторону.

Регулировка зимнего и летнего режима

Основная задача регулировки на зиму пластиковых окон – увеличение эксплуатационного ресурса уплотнительной резинки и регулировка микроклимата в доме. Изменение степени прилегания створки к рамам позволяет компенсировать сезонные изменения размеров уплотнителя.

Так, благодаря регулировке пластиковых окон на зиму, когда материал сжимается, обеспечивается полная герметичность и минимальные теплопотери. Летом уплотнитель расширяется, и прижим рекомендуется ослаблять.
Настройки сезонных режимов работы следует выполнять в таких случаях:
• пластиковое окно неплотно закрывается, неэффективно защищая помещения от холода зимой и от пыли летом;
• плохо закрывается пластиковое окно, заклинившее при проветривании – решение проблемы можно найти, зная, как отрегулировать створки для зимы или лета;
• ручка пластикового окна не закрывается до конца, потому что неправильно отрегулирован прижим;
• изношенные петли привели к провисанию створок – проблему решают, зная, как регулировать пластиковые окна на зиму, но иногда приходится менять изношенные детали.
Регулировочные работы начинают с поиска на створках всех цапф (эксцентриков), количество которых зависит от размеров окна.

Чем больше стеклопакет, тем сложнее предстоит работа по настройке режима. Цапфы могут располагаться на створках вверху или внизу. При наличии широкого подоконника могут появляться сложности с доступом к нижним эксцентрикам.

Слева, цапфы регулируются с помощью шестигранного ключа. Справа вращаются плоскогубцами. 1. Летний режим 2. Среднее положение 3. Зимний режим

На следующем этапе перед тем, как отрегулировать пластиковое окно, чтобы плотно закрывалось, используют плоскогубцы (для старых окон) или шестигранный ключ. Каждая цапфа поворачивается для регулировки уровня прижима.

Иногда регулировать прижимной эксцентрик (цапфу) можно, только потянув её на себя. При вращении ориентируются на отметки цапфы или положение эксцентрика.

Последний этап – проверка правильности регулировки прижима пластиковых окон и других настроек

Для этого створку окна закрывают, обращая внимание на то, насколько туго поворачивается ручка. Для зимнего режима уровень прижима створки сильнее, и поворачивать ручку сложнее

Ещё один способ проверки регулировки пластиковых окон самостоятельно на зиму или лето требует использования бумажного листа. Бумагу прижимают створкой и пытаются достать обратно. В зимнем режиме лист должен выходить сложнее, при установке летних настроек – проще.

Прижимные эксцентрики бывают не только на стороне ручки, но и со стороны петель. Соответственно все цапфы находящиеся на створке должны находится в одинаковом положении.

Устройства микропроветривания

Проветрить помещение просто — открыть окно и все. Но в этом случае в помещении появляются опасные для здоровья сквозняки. Кроме того, внезапный порыв ветра может захлопнуть створку окна, что приводит к её поломке. В связи с этими причинами и устанавливаются устройства оконной вентиляции. Наиболее широко распространены три основных варианта микропроветривания пластиковых окон. Они различаются по сложности монтажа, регулировки и производительности. Отмечается, что каждое устройство имеет свои достоинства и недостатки. Рассмотрим варианты устройств микропроветривания

Гребенка

Наиболее простая в монтаже конструкция. Её функция заключается в фиксировании приоткрытой створки окна. По конструкции это пластиковая многопозиционная гребёнка-ограничитель, установленная на неподвижной раме и фиксирующий стержень, закреплённый на подвижной части. При открытии створки паз гребёнки одевается на стержень. При этом створка окна фиксируется в открытом положении, обеспечивая приток свежего воздуха.

Это устройство легко монтируется, не требует для установки специализированного инструмента, да и стоит недорого. Регулировка поступления воздуха доступна и понятна. Но в то же время гребёнка допускает проникновение внутрь помещения шума и копоти с улицы. Отмечается, что конструкция гребёнки недолговечна, так как рабочий элемент постоянно подвергается перепадам температуры и различного рода механическим нагрузкам.

Климатический клапан

Клапан инфильтрации воздуха, установленный в оконную раму. Оптимальный по производительности, вариант микропроветривания. Схема устройства проста и понятна. В этом случае в раму окна монтируется специальное вентиляционное устройство, клапан инфильтрации воздуха. Его достоинства:

• Регулируемый приток воздуха.
• Безопасность, клапан работает при закрытом окне, поэтому проникновение в помещение через открытое окно невозможно.
• Шумозащищенность помещения, так как в этом случае воздух проходит через специальное устройство.
• Широкий выбор клапанов, с ручным управлением или действующих в автоматическом режиме.
• Использование в конструкции фильтров очистки воздуха.

Есть и недостатки, так клапан требует периодического обслуживания. Кроме того его установка ослабляет прочность рамы. А эффективность работы клапана зависит от функциональности вытяжной вентиляции. Стоимость этой разновидности микропроветривания, на пластиковых окнах, чуть выше, но это компенсируется её функциями и возможностями. Работу по установке климатического клапана лучше всего доверить сервисной службе по установке и ремонту пластиковых окон, но если есть нужный инструмент и навыки работы с ним можно установить клапан самостоятельно.

Щелевое микропроветривание

В этом случае возможность микропроветривания окна предусмотрена производителем. Внутри рамы установлена фурнитура для микропроветривания. При определённом положении ручки открытия окна, створка приоткрывается на фиксированный угол. В этом случае ручка открывания использует четыре позиции:

1. Вертикально вверх – створка откидывается вверх.
2. Вверх под углом в 45 градусов, створка приоткрывается, оставляя щель для притока воздуха.
3. Горизонтально, створка открывается вбок.
4. Вертикально вниз, створка закрыта.

Этот вид механизма микропроветривания удобен в плане эргономики, но как и гребёнка не защищает от шума, кроме того, пропускает в помещение пыль с улицы. Щелевое микропроветривание увеличивает стоимость окон.

Когда и из-за каких проблем необходима регулировка

Продувание

Чтобы избавить себя от сквозняков, потребуется провести соответствующую регулировку механизма. В торце оконного проема есть эксцентрики. Они помогут с отладкой прилегания.

При повороте влево шестигранника, уплотняется прилегание, а вправо, наоборот, его крутят для ослабления.

При выполнении в первый раз подобных действий потребуется провести легкий вариант наладки. Со временем уплотнительные резинки способны портится из-за высыхания.

При довольно сильном прижатии в первый раз, ссыхание будет происходить в разы быстрее, что вскоре потребует полной замены уплотнителя.

Есть также механизмы, где створку прижимают пластины. Когда язычок выдвинут, это означает чрезмерно сильное прилегание.

Шестигранник принято поворачивать в ту сторону для более сильного прилегания, с которой расположены петли.

Провисание нижней части створки

Происходит после длительного нахождения в открытом положении. Резкие движения также способствуют этому:

• Отдельные участки не только деформируются от этого, но и разбалтываются. Арматура в этом случае не сильно страдает. Устранение проблемы, однако, стоит провести.
• Настраивается обычно общее положение, найдя предварительно на фурнитурных элементах эмблему с пометкой производителя.
• Настройка положения требует применения болтов с головкой для регулировки, которая осуществляется шестигранным ключом. Они располагаются на «ножничной» системе, а также на навесе снизу.
• Кроме того, когда окна из металлопластика чрезмерно массивны, предусмотрено наличие специальных доводящих элементов.
• Они обеспечивают поднятие оконной рамы при самом закрывании на пару миллиметров, чтобы навесы не так сильно подвергались нагрузке.
• Любое изменение створчатого положения потребует при необходимости подправки позиции подобных доводчиков.
• На навесе в низу предусмотрено наличие специальных настроечных болтов. С их помощью регулируется установочная высота для створок. После снятия наличника для защитных функций, обеспечивается возможность для вставления ключа с шести гранями в отверстие.
• Внутри поверх навеса по всей вертикальной протяженности находится болт. Он поможет отрегулировать нужную высоту. Движение по ходу часовой стрелки гарантирует подъем, а против хода, наоборот, снижение.

Средняя часть створки при открывании цепляет раму

Когда рама задевается створкой там, где расположена ручка, то есть в середине торце, рама немного цепляется. В подобных случаях конструкцию предстоит сместить в сторону расположения петель.

При регулировке используют ключ с шестью гранями. Когда окно находится в открытом положении, он вставляется в отверстие, расположенное на петле сверху. Затем идет прокручивание по ходу часовой стрелки.

Нижняя створчатая часть с противоположной стороны должна подняться.

При повороте в другую сторону, створка отойдет от петли, обеспечив снижение противоположной нижней стороны. Также проводится регулировка низа. Отличительная особенность – возможность проведения действий в закрытом состоянии.

Болтается ручка

Для устранения подобной неисправности предстоит просто посильнее провести затяг креплений.

Предварительно освобождаются, скрытые под заглушкой, болты. Их закрывает прямоугольная накладка непосредственно под ручкой.

Заглушка поддевается под два участка. Затем поворачивается на величину прямого угла. Крепежи под ней потребуется затянуть, используя в качестве инструмента обычную отвертку.

При сдвигании детали противопоказано применять заостренные концы.

Ручка не проворачивается или проворачивается с трудом

Не обязательно в таких случаях проводить замену фурнитуры. Просто сработала блокировка, и положение окна остается неизменным при открытой створке. Решением проблемы станет отведение рычага вручную.

Этот элемент расположен на торцевой стороне. Похож на прикрученную под углом пластину при открытом положении или клипсу, которая несколько заходит на уплотнитель.

В первую очередь проверяется смазка на наличие. При ее отсутствии элемент смазывается. Когда этого недостаточно, створка направляется к раме перпендикулярно. Шестигранник вставляется в любую петлю и поворачивается пока неисправность не уйдет.
