Преимущества и области применения катучей опалубки

Монтаж щитовой опалубки самостоятельно

  1. Начинать желательно со счетов, расположенных по углам. Это создаст маячки.
  2. Далее, собирают щиты, с одной стороны, и фиксируют используя замки.
  3. Опираясь на документацию проекта, выравнивайте собранную панель. Используйте для этого специальные раскосы. Панель необходимо закрепить в нужном положении.
  4. Следующая стена опалубки устанавливается по этой же технологии, но соблюдается нужная толщина.
  5. Есть важный момент. Вверху опалубки монтируется ходовая консоль.
  6. Собрав все стены, их необходимо выровнять. Используйте с одной стороны конструкции ригеля, для выравнивания опалубки. Произведя все действия, опалубка для колонны металлическая, установлена.
  7. Далее, можно приступать к заливке основания.
  8. Демонтируют опалубку в обратном порядке. Начинают с удаления ходовых консолей, раскосов и толперов. Далее, убирают замки сверху вниз, и после этого удаляют щиты опалубки. Впоследствии, опалубка колонн металлическая монтируется на следующем месте строительства.

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

Ленточное основание

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м. Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой — неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Элементы конструкции

В опалубочный набор входят внутренние и наружные части. Низ опалубки смонтирован на рельсах. Сюда входит тележка, на которой укреплены подъемные механизмы в виде двух домкратов, поддерживающих опалубку. Кроме горизонтальных домкратов, тележка имеет центральные опоры с винтовыми механизмами, с помощью которых опалубка может перемещаться в вертикальной плоскости.

Верхний щитовой элемент составной, закреплен на стойке шарнирами. Соединение щитов тоже выполнено шарнирно.

В состав наружной опалубки входит пара боковых рам, способных поворачиваться в момент установки в необходимое для работы положение. Перестановка наружной опалубки выполняется краном, а внутренняя конструкция перемещается на тележке.

Оборачиваемость

Под термином «оборачиваемость опалубки» подразумевается количество циклов её повторного использования. В зависимости от оборачиваемости опалубка подразделяется на:

  • разового применения (сюда также включается и несъемная опалубка);
  • инвентарную (используется многократно).

Нормы оборачиваемости опалубки в зависимости от её класса и материала изготовления утверждены в ГОСТ Р 52085-2003.

Оборачиваемость инвентарной опалубки должна удовлетворять значениям, указанным в нижеприведенной таблице:

Тип/материал изготовления элементов Оборачиваемость опалубки
Для поддерживающих и несущих элементов, в единицах оборотов (в м подъема/ перемещения) Для формообразующих элементов, в единицах оборотов (в м подъема/ перемещения)
1-й класс, не менее 2-й класс, не менее 3-й класс, до 1-й класс, не менее 2-й класс, не менее 3-й класс, до
Мелкощитовая:
— алюминий, сталь; 250 150 150 200 100 100
— пластик, дерево; 30 20 20 20 15 15
— фанера (при использовании с одной стороны) для опалубки стен 60 30 30
— фанера (-//-) для опалубки перекрытий 20 10 10
Крупнощитовая:
— алюминий, сталь; 400 250 250 300 200 200
— пластик, дерево; 30 20 20
— фанера (-//-) 80 60 60
Блочная 300 150 150 300 150 150
Объемно-переставная 500 300 300 500 300 300
Скользящая:
— сталь (300) (200) (200) (200) (100) (100)
— дерево 100 50 50 (40) (30) (30)
Подъемно-переставная (120) (80) (80) (100) (60) (60)
Горизонтально- перемещаемая (200) (100) (100) (150) (80) (80)
Пневматическая 10 5 5

Монтаж опалубки

Применение скользящей опалубки своими руками целесообразно при возведении колодцев. Для строительства домов удобнее применять разборно-переставные конструкции. Колодец же при помощи скользящей опалубки можно изготовить самостоятельно и довольно быстро. Вот инструкция по проведению работ:

  • проводится подготовительный этап с устройством донного фильтра, оборудованием участка для установки насоса, укладкой гидроизоляции;
  • на дне устанавливаются рамы, на которых закрепляются домкраты, удобнее пользоваться гидравлическими подъемниками;
  • собираются формы для заливки, согласно разработанной схеме;
  • устанавливается нижнее зажимное устройство в виде крестовины, которое будет фиксировать внутренние стенки формы. В верхней части ставится аналогичная крестовина;
  • между внешней и внутренней стенками устанавливаются дистанционные бруски, их количество определяется желаемой толщиной стен;
  • проверяют правильность монтажа путем использования отвесов или уровней, стенки должны быть строго вертикальными;
  • проводят установку продольной и поперечной арматуры;
  • заливают слой бетона слоем 30 см, проводят уплотнение методом штыкования;
  • удаляют дистанционные бруски;
  • как только залитый бетон наберет начальную прочность, начинают работать домкратом, который поднимает домкратную раму на 2,5 см каждые 10 минут;
  • работая таким образом, можно за короткий период времени залить стены колодца.

Дополнительные элементы опалубки

Качество будущей бетонной конструкции зависит от всех элементов опалубки — основных и фиксирующих. Прочность, долговечность и отсутствие протечек в структуре определяется надёжностью комплектующих, грамотным монтажом и закреплением. При покупке элементов опалубки требуется тщательно подбирать дополнительные элементы.

Элементы опалубки для монолитного строительства вертикальных структур и фундаментов

Стяжка опалубки

При подготовке строительства стен или фундаментов формовочный комплекс монтируется согласно проекту и скрепляется стяжными комплектами. Они производятся из прочной стали и представляют собой литую гайку, шайбу и специальный стяжной болт 17 мм диаметром. Длина крепежа составляет 80-600 см.

В некоторых случаях, если использование стяжного комплекта нежелательно, применяют клипсу или пружинный зажим. Заменой болта служит арматура диаметром 6-10 мм, а для замыкания зажима используется особый ключ. При возведении колонн опалубку фиксируют специальным стяжным комплектом, где болт меняется на шкворень.

Дополнительные компоненты опалубки могут фиксировать вертикальные щиты в конкретном положении. Такие элементы называются подкосы. Они делятся на винтовые(с резьбой) и телескопические (выдвижные), и дают одну или две опоры. Величина рабочего диапазона составляет 2,4-14,3 метра. Для высотных заливок используют только винтовые подкосы.

Комплектующие для соединения щитов

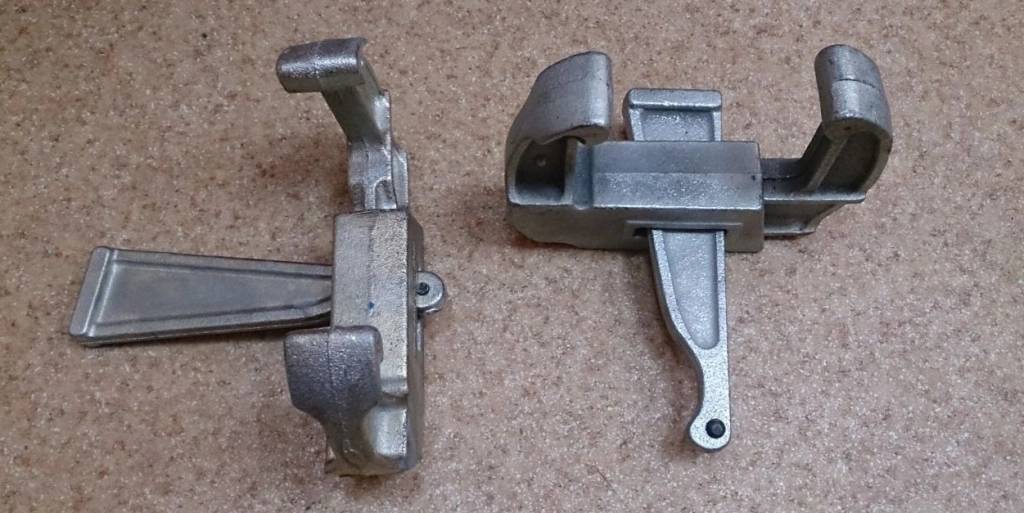

Клиновый замок

Основные элементы опалубки всегда требуется скрепить между собой и выровнять в нужной плоскости. Для этого используют замки:

  • клиновые — литая сталь, чугун, стальной винтовой замок (рабочий диапазон до 140 мм);
  • универсальные удлинённые — перпендикулярное соединение (рабочий диапазон до 390 мм).

Для укрепления стыков между щитами применяются выравнивающие балки. Их длина находится в пределах от 80 до 450 см. Если панель планируется большая, и ее собирают из нескольких щитов, то требуются угловые балки для закрепления. При строительстве колонн используют компоненты из стали или алюминия для фиксации углов опалубки. Если потребуется увеличивать длину опалубки, то используются дополнительные элементы — доборные щиты компенсаторы. Их размеры в длину составляют 6-20 см, а в высоту — 30 см.

Комплектующие для заливки перекрытий

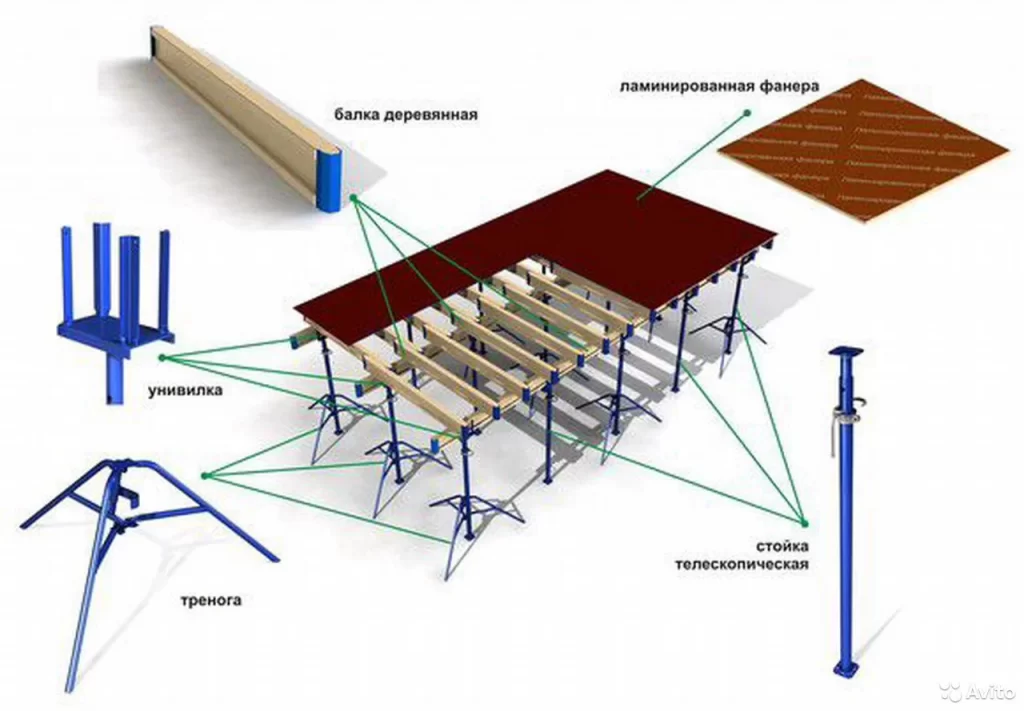

Установка опалубки на телескопических стойках

Для сборки опалубки перекрытий используются вертикальные поддерживающие комплектующие — телескопические стойки. Для устойчивости они устанавливаются на треноги. Стойки состоят из трёх подвижных труб, которые раздвигаются на нужную высоту. Жёсткая фиксация треноги обеспечивается зажимом.

Дополнительным приспособлением является унивилка. Её применяют для поддержки двутавровых балок. Конструкция проста — металлическая квадратная пластина с четырьмя штырями по углам. Устанавливается унивилка на вершину телескопической стойки.

Также существуют специальные дополнительные упоры для бетонной заливки, которые используются для формирования контуров перекрытий.

Среда применения

Конструкции из железобетона на сегодня являются базой строительства, поэтому сферой их применения можно смело назвать все мыслимые строительные работы (строительство частных домов из монолитного железобетона, коттеджей, других зданий и т.п.).

  • Тип фундамента зависит от геодезических условий. Однако основой большинства конструкций является монолитный железобетон. Ленточный фундамент – плиты переменной толщины укладывают под колонны или под стены и колонны сооружения.
  • Монолитная плита под площадью всего здания – наиболее материалоемкий вариант.
  • Плитный фундамент при большой толщине можно модифицировать, если это допускает конструкционная схема. В этом случае используются ребристые и коробчатые плиты.
  • Свайный фундамент – применяют на слабых грунтах.

Колонны – выступают вертикальными опорами вместо или вместе со стенами. Сечение зависит от конструкционной схемы: колонны могут быть прямоугольными, круглыми, уголковыми, кольцевыми и так далее. Из монолитного железобетона возводят несущие стены как наружные, так и внутренние.Для перекрытий с балками и без используют сплошные, пустотные и ребристые плиты. Лестничные марши – прямые, винтовые, комбинированные. Декоративные архитектурные элементы – бетон отличается высокой пластичностью при кладке, что позволяет сооружать, арки, фронтоны, декоративные колонны без всяких ограничений. Туннели – под дорогой, мостом и для метро. В сооружении мостов монолитный железобетон незаменим. Площадки, где предполагается высокая нагрузка – аэродром, испытательный полигон и прочее.

Далее вы узнаете, какие требуются документы для приемки монолитного железобетона.

Про технологию строительства зданий из монолитного железобетона расскажет следующий видеосюжет:

Минимальная толщина

Толщина железобетонной стены высчитывается, исходя из того, что основной задачей материала является выполнение функции ограждающей конструкции и сохранение тепла. Толщина определяется в процессе выполнения теплотехнического расчета, в котором учитывают: расчетные показатели температур климатического региона, материалы для отделки и утепления.

Размер бетонных конструкций всегда четко определяется проектом и отступать от выбранных заранее значений нельзя. Обычно монолитные железобетонные стены делают толщиной в диапазоне 25-45 сантиметров при условии, что в климатическом регионе расчетная температура составляет от -20 до -40С. Все внутренние стены выполняют однослойными.

Железобетонные монолитные конструкции всегда имеют меньшую толщину в сравнении с кирпичной кладкой, это при прочих равных условиях и параметрах увеличивает площадь помещений.

Так, для двухэтажного дома будет вполне достаточно 12 сантиметров толщины монолитной железобетонной несущей стены. Такой показатель по уровню прочности равняется к: 25 сантиметрам кирпичной кладки, 63 сантиметрам пенобетона, 40 сантиметрам газобетона.

Разновидности

Классификация опалубок различных типов осуществляется в зависимости от следующих факторов:

  • функционального назначения, определяющего элементы конструкции, вид сооружений, для которых предназначается щитовое сооружение;
  • возможности разборки опалубочной системы с целью повторного применения щитовых элементов;
  • применяемого для изготовления материала, определяющего технические характеристики, объем затрат на приобретение и установку;
  • конструктивных особенностей объекта строительства, характеризующих пространственное расположение формируемой поверхности, ее конфигурацию.

Рассмотрим более детально особенности каждого фактора.

Средняя нормативная оборачиваемость опалубки

     Тип опалубки
 Металлическая  опалубка со    стальной       палубой
  Металлическая опалубка   с палубой из водостойкой           фанеры
  Палуба   из фанеры<*>
 Металлические     опорные,    поддерживающие  и крепежные      элементы
Разборно-переставная  мелкощитковая
      200
    30
      200
Разборно-переставная  мелкощитковая для     перекрытий зданий,    возводимых в          скользящей опалубке
      100
    15
      100
Разборно-переставная  крупнощитковая
      200
    30
      120
Объемно-переставная
      200
    30
      200
Блочная
      200
    30
      120
Скользящая (количествометров вертикального  скольжения)
      480
    80
      800

<*> При применении других материалов палубы (листовой пластик, комбинированная и т.д.) число оборотов принимается по техническим данным на соответствующую опалубку.

Для остальных типов опалубки расчет амортизации производится по следующей формуле:

А = (Р х Цп / Нп + Мэ х Цэ / Нэ) х П х 1,2,

где А – амортизация опалубки, руб.;

П – общая площадь бетонируемых конструкций (кв. м) или количество метров вертикального скольжения (для скользящей опалубки) по проектным данным;

Р – показатель расхода палубы на принятый измеритель П (кв. м или куб. м и т.п.);

Мэ – масса опорных, поддерживающих, крепежных элементов опалубки на принятый измеритель П, принимается по техническим данным (проект производства опалубочных работ, спецификация элементов опалубки и т.д.);

Цп – текущая цена палубы на принятый измеритель Р;

Цэ – текущая цена поддерживающих и крепежных элементов;

Нп и Нэ – нормативная оборачиваемость палубы и опорных, поддерживающих крепежных элементов опалубки соответственно (принимается по данным таблицы N 2 или техническим данным).

В п. 1.37 ГЭСН 81-02-06-2001 приведена методика расчета амортизационных отчислений для опалубки типа “Doka”. В частности, указано, что амортизационные отчисления по индустриальным опалубочным элементам “Doka” – опорам, опалубочным балкам, вспомогательным элементам для монтажа – следует определять на основании следующих данных.

Таблица N 3

Среда применения

Конструкции из железобетона на сегодня являются базой строительства, поэтому сферой их применения можно смело назвать все мыслимые строительные работы (строительство частных домов из монолитного железобетона, коттеджей, других зданий и т.п.).

  • Тип фундамента зависит от геодезических условий. Однако основой большинства конструкций является монолитный железобетон. Ленточный фундамент – плиты переменной толщины укладывают под колонны или под стены и колонны сооружения.
  • Монолитная плита под площадью всего здания – наиболее материалоемкий вариант.
  • Плитный фундамент при большой толщине можно модифицировать, если это допускает конструкционная схема. В этом случае используются ребристые и коробчатые плиты.
  • Свайный фундамент – применяют на слабых грунтах.

Колонны – выступают вертикальными опорами вместо или вместе со стенами. Сечение зависит от конструкционной схемы: колонны могут быть прямоугольными, круглыми, уголковыми, кольцевыми и так далее. Из монолитного железобетона возводят несущие стены как наружные, так и внутренние.Для перекрытий с балками и без используют сплошные, пустотные и ребристые плиты. Лестничные марши – прямые, винтовые, комбинированные. Декоративные архитектурные элементы – бетон отличается высокой пластичностью при кладке, что позволяет сооружать, арки, фронтоны, декоративные колонны без всяких ограничений. Туннели – под дорогой, мостом и для метро. В сооружении мостов монолитный железобетон незаменим. Площадки, где предполагается высокая нагрузка – аэродром, испытательный полигон и прочее.

Далее вы узнаете, какие требуются документы для приемки монолитного железобетона.

Про технологию строительства зданий из монолитного железобетона расскажет следующий видеосюжет:

Сборка опалубочных конструкций

Устройство стеновой щитовой опалубки

Выполнение монолитных работ начинается с монтажа опалубки, которая, по сути, представляет собой форму для заливки бетонной смеси. При возведении фундаментов этому этапу может предшествовать разметка, земляные работы и отсыпка щебеночно-песчаной подушки.

Для устройства опалубки могут использовать:

  • обрезную доску и брус;
  • фанеру, древесно-стружечные плиты и другие аналогичные материалы;
  • листовой металл;
  • пенополистирольные плиты, которые в дальнейшем остаются в качестве утеплителя;
  • штатные щитовые элементы заводского изготовления;
  • фундаментные блоки, плиты, трубы и другое.

Лучшие материалы для монтажа опалубки не должны впитывать влагу и обеспечить максимально возможную герметичность конструкции. Потеря влаги бетонной смесью снижает качество бетона и уменьшает его марку. Поэтому рекомендуется закрывать деревянные и другие впитывающие влагу поверхности полиэтиленовой пленкой.

Штатная щитовая опалубка это конструкция из металлической рамы с закрепленным на ней листом ламинированной с одной стороны фанеры. Соединение щитов в единую конструкцию осуществляется при помощи специальных элементов и металлических стоек.

Устройство опалубки перекрытий на телескопических стойках

При монтаже опалубочной конструкции необходимо обеспечить ее прочность и способность выдерживать весовое давление залитой бетонной смеси. Разрушение опалубки во время производства монолитных работ может привести к серьезным финансовым затратам и задержке сроков строительства.

По конструктивным признакам различают следующие виды опалубки:

  • разборно-переставная;
  • подъемно-переставная;
  • сборная стационарная;
  • не снимаемая.

Кроме этого к разборным конструкциям следует отнести разборные системы из блоков, плит, труб и других строительных материалов.

Несъемная опалубка

Эта технология широко применяется для малоэтажного строительства (до 10 этажей). Она подразумевает использование пустотелых блоков из пенополистирола, они устанавливаются друг на друга и соединяются специальными элементами, напоминающими лего конструктор. Внутренняя часть заполняется бетонной смесью. Усиливается конструкция арматурными стержнями, которые и придают необходимую прочность стенам. Особенностью ее использования можно назвать решение срезу нескольких задач:

  • устройство опалубки для заливки бетона,
  • отсутствие необходимости разбирать опалубку,
  • утепление стен будущего строения.

Недостатки (только основные):

  • Малоэтажность здания.
  • Невозможность заливать таким способом перекрытия.

Видео о монолитных работах

Способы армирования и применяемые для этого материалы

Без использования арматуры невозможно добиться необходимой прочности любой монолитной конструкции.

Вязка арматуры

В качестве арматуры могут быть использованы:

  • круглые металлические стержни гладкого или переменного сечения;
  • полимерные стержни;
  • стальной трос;
  • металлическая проволока;
  • пластиковые обрезки диаметром 4-8 мм;
  • металлопрокат в виде уголка и швеллера.

Виды арматурных каркасов, применяемых в монолитном строительстве

Из стержней и проволоки способом вязки изготавливают арматурные каркасы. Это плоские или объемные конструкции, которые помещают внутрь опалубки и заливают бетонной смесью. Металлопрокат используют для внешнего обрамления углов монолита, соединяя его с арматурным каркасом.

Стальной трос используется в качестве армирующего материала с предварительным натяжением при помощи специальных механизмов.

Использование пластиковых обрезков позволяет увеличить прочность элемента без устройства армирующего каркаса. Этот способ широко применяется при заливке полов, пешеходных дорожек и оснований для мощеных дорожных покрытий.

Сферы применения мелкощитовой опалубки

Сфера применения мелкощитовых опалубочных комплектов весьма широка, её активно используют в частном и профессиональном строительстве. В частности, мелкощитовую опалубку для фундамента нередко применяют при возведении частных домов, дач и различных сооружений на участке (бань, гаражей и пр.).

Такие же комплекты могут быть использованы для строительства фундаментов крупных производственных помещений, зданий общественного назначения и пр. Применение мелкощитовой опалубки стен необходимо для высоких вертикальных конструкций. Её можно применять не только для возведения стен, но и колонн, а также других архитектурных элементов.

Практическое решение проблемы учета

Решая вопрос об отражении в учете операций приобретения и использования опалубки, бухгалтер должен определиться, с чем он имеет дело, – объектом основных средств (ОС), материалами или спецоснасткой. Напомним условия признания этих активов. Если объект предназначен для использования при выполнении работ в течение длительного времени, то есть срока продолжительностью свыше одного года или обычного операционного цикла, превышающего 12 месяцев, то он является объектом ОС (п. 4 ПБУ 6/01 <2>). Если имущество используется в качестве сырья, материалов и т.п. в течение меньшего срока, то это – материально-производственные запасы (МПЗ) (см. п. 2 ПБУ 5/01 <3>). При этом в составе МПЗ дополнительно выделяют активы с особым порядком отнесения их стоимости в затраты на производство продукции (работ, услуг). К ним в соответствии с п. 2 Методических указаний N 135н <4> относятся:

специальный инструмент и специальные приспособления – технические средства, обладающие индивидуальными (уникальными) свойствами и предназначенные для обеспечения условий изготовления (выпуска) конкретных видов продукции (выполнения работ, оказания услуг);

специальное оборудование – многократно используемые в производстве средства труда, которые обеспечивают условия для выполнения специфических (нестандартных) технологических операций.

<2> Положение по бухгалтерскому учету “Учет основных средств” ПБУ 6/01, утвержденное Приказом Минфина России от 13.10.2003 N 91н.<3> Положение по бухгалтерскому учету “Учет материально-производственных запасов” ПБУ 5/01, утвержденное Приказом Минфина России от 09.06.2001 N 44н.<4> Методические указания по бухгалтерскому учету специального инструмента, специальных приспособлений, специального оборудования и специальной одежды, утвержденные Приказом Минфина России от 26.12.2002 N 135н.

Примечание. Технические средства, предназначенные для производства типовых видов продукции (работ, услуг), в составе специнструмента и спецприспособлений не учитываются (п. 4 Методических указаний N 135н).

Теперь, вооружившись теорией, попробуем дать практические рекомендации.
