Что такое китайская крыша и как ее построить?

Возведение крыши

После выполнения обвязки можно приступать к строительству крыши.

Делается это следующим образом:

• В первую очередь необходимо установить по центру конструкции доску, длиной равной ширине стропильной системы, строгов перпендикулярном положении.
• Далее устанавливается стропильная доска (стропильная нога), которая должна касаться середины опорного бруса и верхней точки опорного столба.
• Следующим шагом является установка доски, которая крепится к краю опорного бруса и середине предыдущей доски.
• Аналогично следует выполнить операцию с другой стороны. В итоге получится готовый элемент стропильной фермы.
• По аналогичному шаблону следует изготовить детали для остальных ферм, учитывая, что шаг между ними должен составлять 50-70 см, если дополнительно выполнить обрешетку с шагом кратным ширине доски.
• В фанере следует выполнить резы на три четверти ее толщины и закрепить ее на обрешетке. Частота пропилов делается в зависимости от радиуса. Благодаря этому можно улучшить плотность прилегания фанерных листов к обрешетке.
• После установки стропильной системы нужной формы, следует выполнить оригинальные загибы, характерные для китайской крыши. Для этого можно использовать гнутые конструкции из дерева или легких металлических профилей.
• Финальное кровельное покрытие лучше выполнить гибкой черепицей, выполненной на битумной основе.
• Большие свесы можно сделать при помощи декоративных карнизов или консолей, которые будут служить украшением и придавать строению восточный стиль.

Восточные традиции всегда привлекали своей загадкой, изысканной и тонкой культурой, яркостью и неповторимостью. И это касается практически всего, и в первую очередь архитектуры. Довольно часто можно наблюдать в самых различных странах отдельные элементы подобной конструкции, которые выделяются своей пышной роскошью и богатством мозаичной отделки, вычурностью узоров, строгостью деревянных орнаментов, необычайно тонкими и кажущимися практически невесомыми, хрупкими элементами. Чем же привлекательна китайская крыша?

Китайская архитектура всегда привлекала своей неординарной геометрией.

В этой статье мы раскроем все основные детали строительства такой крыши, а наши специалисты дадут несколько важных советов, которые помогут облегчить строительство такой необычной, но очень привлекательной конструкции. Разберемся, можно ли сделать подобную кровлю своими руками или лучше не рисковать.

Возведение

Возведение любого строения начинается с основания и заканчивается кровлей. Это справедливо и в отношении беседки.

Основание

Беседка, на которой будет установлена кровле имитирующая китайскую имеет небольшой вес, поэтому под нее можно соорудить столбчатый или плитный фундамент. Первый обойдется значительно дешевле и легко изготавливается своими руками. Первым делом необходимо произвести разметку территории, на которой будет располагаться. Располагать столбы-опоры под беседку с крышей в китайском стиле, необходимо на расстоянии 1,5 метра друг от друга. В зависимости от их количества выкапываются небольшие ямы. Можно использовать садовый бур с диаметром в 30 см. Глубина, на которую необходимо опуститься составляет около 50 см.

На дно каждой из ям укладывается слой песка в 15 см. Его необходимо хорошо утрамбовать. Желательно равномерно расположить его, чтобы опоры под беседку также встали ровно. Чтобы не мучиться с опалубками, можно воспользоваться асбестовой трубой с диаметром в 25 см. Ее необходимо нарезать на части длиной не меньше 60 см. Труба оборачивается в гидроизоляционный материал в виде пленки или рубероида. Ее также можно покрыть битумной мастикой. Патрубок укладывается в подготовленную яму. Готовится бетонный раствор, его необходимо залить в каждую трубу. В процессе трубу необходимо немного приподнять, чтобы раствор немного вытек к нижней части.

Для дополнительного укрепления конструкции в каждую трубу под беседку укладывается арматура. Раствор хорошо уплотняется глубинным вибратором или отрезком арматуры. После этого пространство вокруг трубы необходимо засыпать мелким щебнем, в процессе уровнем необходимо выдержать вертикальное положение трубы. Набор прочности основная под беседку с китайской крышей займет несколько недель. Пока раствор еще свежий, в него можно установить металлические пластины, которые впоследствии будут выступать креплением для стоек и ростверка.

Опоры

После того как основание для беседки наберет свою прочность, необходимо приступать к сооружению нижней обвязки или ростверка. Его можно сделать из бруса с сечением в 10×10 см. На опору для беседки с китайской крышей укладывается гидроизоляционный материал, который будет защищать древесину от гниения и от влаги, которая неизбежно будет поступать по бетонным опорам. Ростверк укладывается на основу для беседки и бревна фиксируются к металлическим пластинам, которые были подготовлены ранее. Между собой бревна ростверка соединяются шиповым методом, что увеличит прочность конструкции беседки с китайской крышей. После монтажа ростверка на свои места крепятся вертикальные стойки для кровли беседки и делается верхняя обвязка. Она может быть сделана из обрезной доски или такого же бруса, что был использован под ростверк.

Кровля

Сооружение китайской кровли под беседку своими руками является самым сложным заданием в конкретном проекте. Первым шагом будет установка центральной опоры кровли для беседки в китайском стиле. Она устанавливается посередине перпендикулярно доскам обвязки. После этого закрепляется еще одна опора, которая должна располагаться в середине и быть опорным шпинделем, который позволит придать форму будущей китайской кровле. На нее под углом устанавливаются четыре или больше стропильных ноги. Они должны быть расположены таким образом, чтобы их верхняя часть касалась края опорного шпинделя, а нижний торец располагался на середине центральной опорной балки.

Далее на подготовленную обрешетку под китайскую крышу делается укладка листов фанеры. Для китайской крыши понадобятся элементы толщиной минимум в 10 мм. Их необходимо изогнуть по радиусу будущей китайской кровли. Чтобы было проще сделать это своими руками, необходимо выполнить прорези не на полную глубину с таким шагом, чтобы получился требуемый радиус. Далее выполняются характерные для китайской крыши загибы, которые смотрят в небо. Их можно сделать, изогнув древесину под паром своими руками. После этого выполняется укладка кровельного материала. Проще всего будет использовать мягкую черепицу, которая отлично повторит форму китайской кровли и обеспечит требуемую герметичность и влагозащиту. Видео о сооружении беседки с китайской кровлей есть ниже.

Что азиатской крыше хорошо, то европейской – в диковинку

Представьте себе многогранник из поставленных друг на друга параллелепипедов, сверху которого расположена горизонтальная балка. И так несколько раз. Это упрощенное описание стоечно-балочной системы. Между тем строительство китайской кровли своими руками дается непросто. У процесса масса нюансов.

Так, в стропильном перекрытии восточноевропейского дома опорой выступают несущие стены. В азиатских строениях нагрузку берет на себя вандрут. Висячие стропила, ригели, потолочные балки чужды для китайской пагоды, равно как и понятие треугольника в качестве рассредоточения веса. В азиатской архитектуре действует правило четырехугольника.

Кроме того, китайская крыша должна быть с крутым уклоном сверху и пологой – снизу. Еще одно свойство конструкции – крупные, далеко выступающие за границы строения карнизы. Это, кстати, надежная защита от непогоды. Китайские дома, несмотря на многоярусность, сейсмоустойчивы.  В качестве кровельного материала при строительстве пагоды используют не плоскую, а цилиндрическую черепицу с креплением на стыках углов. Конек крыши фиксируется специальными керамическими зажимами.

Как монтировать кровлю подобного стиля.

Во-первых профессиональный специалист скажет, что коттедж, выполненный в восточном стиле, является довольно трудоемкой конструкцией. Несомненно сделать его действительно возможно. Несомненно, чтобы крыша была надежна и долговечна, следует точно производить расчеты и использовать качественный материал. Поэтому проводят монтажные работы в такой последовательности:

• Этап планирования. Прежде всего, чтобы сооружение удержало свой вес, потребуется максимально подробно провести расчеты нагрузки на каждую несущую конструкцию, будь то колонны в оригинальном исполнении, либо стены, при использовании имитации..
• Затем идет черед уложить мауэрлат, который принято устанавливать четко в центре на вертикальные опоры. Помните, их сделать следует довольно прочно.
• На следующем этапе мастер установит вторые доски, упирающиеся одним концом в мауэрлат, а другим– в середину вертикальной стойки.
• Приступаем к укладке доски. Ее необходимо укладывать одним концом на упор в середину второй балки, а верхом она упрется в верхнюю точку вертикальной опоры, которая располагается к центру.
• Как только закончится монтаж опоры, необходимо обустроить обрешетку, на которую впоследствии наложат гидроизоляцию.
• Собственно, монтаж гидроизоляции.
• По завершению данного этапа переходят к укладке черепицы. Данный процесс стоит доверить профессионалам.

Конечно, это очень краткое описание всех процессов. Несомненно, для более детального понимания всех этапов и трудозатрат, стоит обратиться к профессионалам.

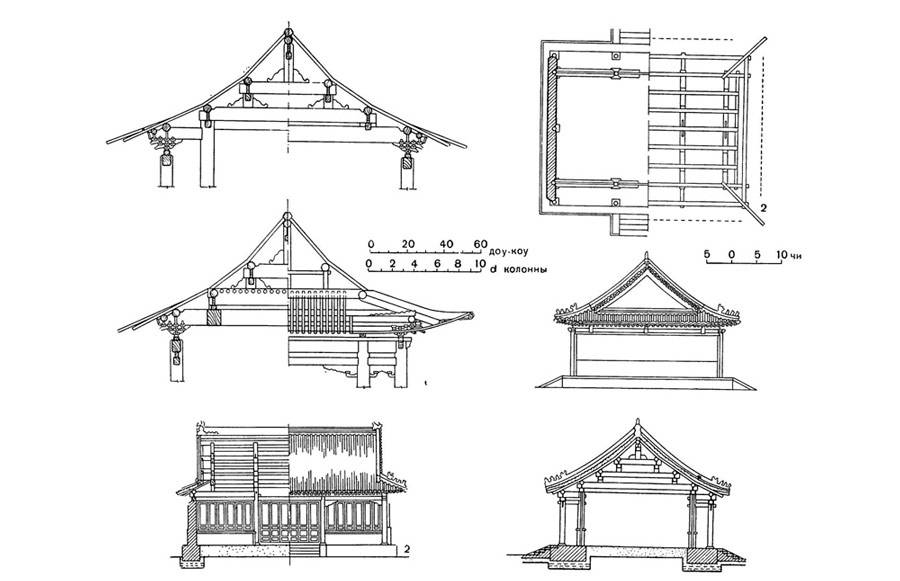

Яркая и контрастная система стропил — Доугун

Прежде всего спасибо Вам за то, что дочитали данную статью. Несомненно восточная кровля — это прежде всего яркий и запоминающийся стиль вашего дома

По этой причине прошу Вас оставлять комментарии — ведь нам важно Ваше мнение

Внешний вид

Помимо цилиндрической черепицы, позволяющей аккуратно оформить стыки, конёк, используются дополнительные элементы:

1. Цян-шоу. Особые фигурки с профилем в виде прямоугольника. Изображают драконов и других мифических существ. Они придают крыше эффектный, узнаваемый вид, защищают от попадания влаги и отгоняют нечистую силу.
2. Коньковый профиль, керамические зажимы. Это благодаря им азиатская крыша становится «рогатой».

Больше всего вопросов при строительстве кровли возникает, когда дело доходит до углов. Особого подхода требует покрытие шатровой крыши, подкровельное пространство. Соорудить японские крыши вполне реально. Желательно, чтобы у вас была возможность посоветоваться с профессионалом, которому уже приходилось работать с подобной архитектурой.

Приняв решение строить «крышу по-китайски», следует задать себе такие вопросы:

1. Насколько целесообразна такая постройка на моем участке?
2. Есть ли у меня подходящие материалы или придется все покупать с нуля?
3. Есть ли техническая возможность монтажа на даче или приусадебном участке?
4. Как обстоят дела с финансами? Стройка всегда отнимает много сил и денег.

Секреты проведения монтажных работ

Лучше всего китайские крыши получаются на основе висячих стропил. Последовательность операций от первого до последнего шага будет состоять из следующих этапов:

Если инструкция показалось сложной, то есть и другие пути решения:

• взять за основу конструкцию фахверковой крыши и внести ряд изменений до получения необходимого результата;
• дополнить стропильную систему гибкими металлическими профилями, которые позволят добиться воздушной конфигурации кровли.

Крупные свесы – неотъемлемая часть китайской крыши. Для их устройства стоит воспользоваться декоративными карнизами или консолями необходимой величины. Также обязательным атрибутом станут декоративные элементы – фигурки драконов, змей, животных. Они помогут воссоздать необходимый восточный колорит.

Для покрытия такой крыши лучше всего использовать мягкие битумные материалы либо различные виды листовых металлических покрытий

Задумав украсить свой дом конструкцией в китайском стиле, не надейтесь сделать все самостоятельно. Грамотный проект и большой опыт в возведении кровельных конструкций – вот, что требуется для реализации такой сложной работы. Профессиональные мастера справятся с заданием подобного рода и создадут дом, подходя к которому будет ощущаться таинственная атмосфера Востока.

В каждой стране дома имеют свой вид крыш. Это обусловлено сложившимися многовековыми традициями. Форма крыши, прежде всего, создается в соответствии с устоявшимися архитектурными стилями. Китайская крыша на домах и религиозных сооружениях резко отличаются от традиционных крыш Европы наличием загнутых углов и разнообразными украшениями.

Такая конструкция крыш объясняется несколькими легендами, одна из которых гласит, что драконы любят ночью спускаться с крыш, желая причинить зло людям. А изогнутая форма не позволяет им этого сделать и они, скатываясь с края крыши, вынуждены улетать назад в небо. Более прозаическая причина состоит в том, что в тех местах наблюдается большое количество осадков и форма крыши позволяет отводить воду далеко от самого здания. Поэтому китайская крыша имеет такие приподнятые углы и далеко выступающие свесы, которые кроме всего прочего защищают внутреннее пространство от обилия солнечного света.

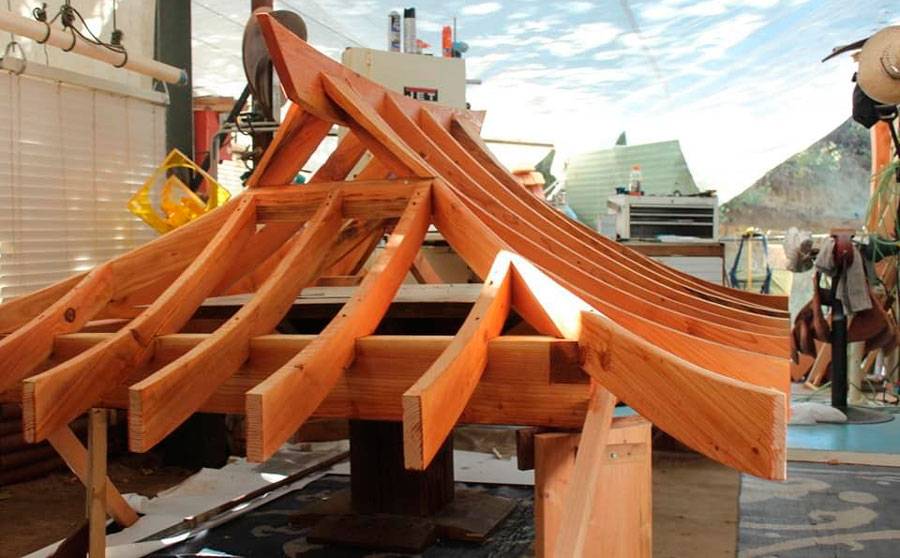

Поэтапное строительство стропил. 10 шагов

Изготовление стропильной системы – один из важнейших этапов строительства. От правильности выполнения и четкости действий зависит долговечность всей конструкции. Давайте разбираться, как и в какой последовательности собирается конструкция китайской крыши:

1. Установка основной стойки посередине опоры под углом 90 градусов.
2. Ровно в центре отрезка между опорным брусом и стойкой закрепляют стропильную ногу. Второй конец размещают на свободном крае.
3. К центру ноги прикручивают доску, ее второй край закрепляют на крае опорного бруса.
4. Делают дополнительный подкос. Благодаря ему, изгиб кровли будет плавным.
5. Все перечисленные выше действия повторяют в отношении второй стороны от опорного столба.
6. Стропильная ферма готова. Количество ферм зависит от площади крыши. Оптимальная длина между фермами, рекомендуемая китайскими строителями, составляет 50-70 сантиметров.
7. Выполняется монтаж обрешетки. Шаг напрямую зависит от ширины фанеры.
8. Установка фанеры. Делают пропилы на 3/4 толщины, чтобы добиться плотного прилегания материала. Сколько пропилов делать? Все зависит от изгиба ската, радиуса кривизны. Чем выше радиус, тем больше пропилов делают.
9. Приступают к обустройству крыши. Мы уже говорили о том, какую именно черепицу укладывают в Китае. Достать оригинальное покрытие в нашей стране непросто, да и стоимость может внести серьезные коррективы в семейный бюджет. Отдайте предпочтение гибкому материалу для кровли: битумной черепице, еврочерепице, компактным шиферным плиткам. Иногда берут медь – это первоклассный, но вместе с тем очень дорогой материал.
10. Для оформления изогнутых концов воспользуйтесь готовыми конструкциями из дерева или металла. Придать конструкции особый колорит помогут декоративные фигурки Цян-шоу. Как правило, их делают из материалов, устойчивых к перепадам температуры и высокой влажности.

Чтобы упростить китайскую пагоду, воспользуйтесь нехитрыми приемами:

1. Задействуйте фахверковую конструкцию как основу крыши. А затем дополните ее недостающими элементами для достижения цели.
2. Иногда стропильная система может быть дополнительно укреплена гибкими профилями. Кровля приобретает нужную воздушность, выглядит более эффектно и натурально.

Вариации на тему стропильной системы

Вариантов имитации крыши несколько:

• шатровая кровля;
• двускатная;
• на висячих стропилах.

Если за основу взята шатровая конструкция, то роль мауэрлата будет выполнять верхняя обвязка беседки. Создавая изогнутые контуры китайской крыши, выставляют стропильные ноги на несущий брус – по углам конструкции. Промежуточный шаг – четверть длины стояка.

Затем закрепляют поднятый изгиб косыми рейками, которые присоединяют к стропильным ногам и к углам бруса.

Следующая ступень: установка планок по центру балки.

Финальный этап – обрешетка и крепеж кровельного материала с помощью саморезов или гвоздей.

Для возведения двускатной китайской крыши необходимо сконструировать 2 одинаковых прямоугольника. К ним присоединяют (для создания выгнутой кривой) различные по высоте стойки и разнообразные по ширине стропильные фермы. Обрешетку (доски шириной в 2 см) крепят от коньков вниз – по направлению к карнизу. Количество установленных фрагментов на каждой линии должно совпадать с числом стропильных прямоугольников.

Но проще всего сделать китайскую кровлю на висячих стропилах. На горизонтально уложенную доску, укрепленную по центру, фиксируют стропильную ногу так, чтобы она соприкасалась с верхней точкой перпендикуляра основы и середины ригеля.

Затем находят центр балки и соединяют его доской с конечной точкой поперечины.

В том же порядке прикрепляют деревянные элементы с обратной стороны стропильной фермы. Так создается шаблон рельефа китайской пагоды. По нему изготавливаются оставшиеся детали. Все элементы устанавливают, сохраняя шаг от 50 до 70 см между стропильной конструкцией.

Варианты стропильной системы

Для обрешетки используют фанеру сантиметровой толщины. На ней делают пропилы – чем круче скат, тем их больше. Резы должны быть не менее ¾ толщины фанерного листа. Сверху выстилают кровельный материал, в частности, фактурную металлочерепицу.

Таким образом, каждый желающий научится делать кровлю, похожую на китайскую пагоду. Соединение кровельных элементов наиболее простых конструкций выглядит так:

Потренировавшись на небольших сооружениях, можно смело приступать и к построению крыши дома. Полученный опыт пригодится при выполнении сложных заданий:

Все в ваших руках!

Особенности устройства и строительства восточных крыш

«Классическая» крыша, но в китайском стиле имеет следующие весьма характерные особенности:

• каркасная конструкция, в которой все нагрузки распространяются лишь в вертикальной и  горизонтальной плоскостях;
• углы крыши загнуты кверху;
• свесы кровли вынесены подальше от внешних стен  дома (за периметр), чтобы защитить стены от дождя, а помещения внутри – от избытка солнечных лучей;
• крыша в китайском стиле имеет весьма крутой уклон в самой верхней ее части, а угол внизу  очень резко уменьшается;
• часть свесов, которые расположены между угловыми ребрами кровли, используется для быстрого удаления осадков;
• очень часто применяются и многоярусные решения.

Китайская крыша, так как сделать конструкцию, которая не только украсит ваш дом, но и будет надежной защитой от непогоды? Строительство оригинальных восточных крыш имеет свои особенности и сложности.

Рассмотрим некоторые варианты того, как создается китайская крыша своими руками:

• очень подробно копируется оригинальная конструкция здания от самого фундамента и до самой верхней точки крыши;
• устанавливается стропильная ферма необходимой формы (с опорой на основные стены);
• кровле придается соответствующая характерная форма с помощью декоративных элементов (на стандартных висячих стропилах);
• изготовьте несущие гнутые конструкции не из дерева, а используя более гибкие и технологичные металлические балки.

Вид китайской крыши

Если вам соответствие оригиналу китайской крыши важнее предстоящих затрат и некоторых неудобств, тогда стоит начинать строительство по всем старинным канонам. Хотя такой дом, скорее всего, станет менее прочным построенного по новейшим технологиям. Наверняка, потребуется утепление и усиление стен.

Удорожание и усложнение работ при возведении сложной стропильной системы такой кровли неминуемо, но зато крыша получится почти идентичной настоящей китайской. Декоративные элементы (коньки, прокладки и т.д.) позволят создать внешний вид кровли действительно близкий к восточному с китайской спецификой.

Недостатком можно считать то, что металлическая конструкция опор стоит дороговато, а также есть  сложности при обшивке крыши кровельным материалом. Однако, применяя легкие сплавы, можно получить любую форму крыши с достаточно высокой степенью прочности.

Восточные владельцы прекрасных пагод и небольших китайских домиков создавали их в соответствии с их природными и национальными особенностями. И сегодня строители в разных странах успешно справляются с задачей строительства сложных, уникальных и надежных китайских крыш.

Итак, познакомившись с тем, как построить крышу в китайском стиле, просим не пренебрегать советами и взвесить все аргументы в пользу строительства восточной крыши  для вашего дома. Подумайте о стоимости и о том, подойдет ли она к нашему российскому климату, и конкретно, к погодным условиям вашей местности. Если аргументы «за» и желание поразить окружающих перевесили, тогда смело беритесь за дело и приступайте к созданию проекта.

Особенности строительства восточной крыши

Возможные варианты того, как построить китайскую крышу:

• Скопировать оригинальную конструкцию здания во всех подробностях, «от фундамента до конька»
• Установить стропильную ферму нужной формы с опорой на стены
• При помощи декоративных элементов придать соответствующую характерную форму кровле на обычных висячих стропилах
• Отказаться от деревянных решений, и изготовить гнутые несущие конструкции из более гибких и технологичных металлических балок

1. Строительство по всем историческим канонам и стропиловка крыши– решение не очень практичное, и имеет смысл для тех, кому точное соответствие оригиналу важнее возможных затрат и неудобств. Такой дом будет менее прочен, чем построенный по современным технологиям, потребует утепления и усиления стен.
2. Сложная стропильная система крыши дома, которая не несет функциональной нагрузки – это дополнительное усложнение работ по устройству крыши и их удорожание. Зато кровля получится практически идентичная натуральной китайской
3. Использование декоративных элементов – коньков, прокладок и т.п. – очень экономный способ, который позволит создать достаточно близкий к требуемому внешний вид. При этом остальные конструкции владелец здания может устраивать без всяких ограничений. Единственное неудобство – методом использования декора возможно достичь не всякой формы.
4. Металлическая опорная конструкция стоит достаточно дорого, и ее сложнее обшивать кровельными материалами. Но при использовании легких сплавов и форма крыши может быть любой, и прочность при этом будет очень высокая.

Крыши на Востоке устраивались в соответствии с тамошними природными и культурными особенностями, и хорошо справлялись и продолжают справляться с этой задачей.

Однако перед тем как сделать китайскую крышу в своем российском доме – стоит взвесить все «за» и «против»: насколько она подойдет к местному климату, будет практичной (например, в плане снегоочистки), в какую сумму обойдется, и что даст взамен.

Если же аргументы «за»  перевесили – можно браться за архитектурные каталоги и приступать к проектированию.

Помогла ли вам статья?

ДаНе очень

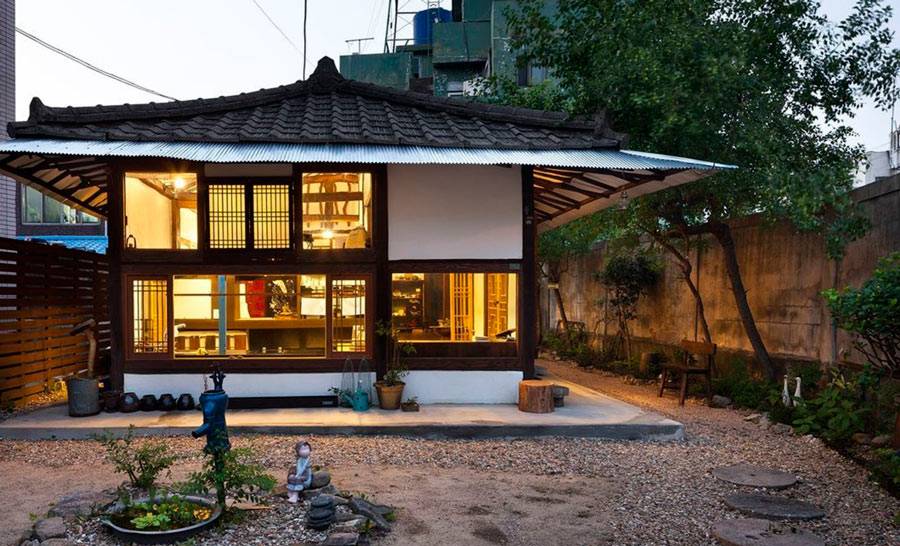

Крыша на беседках в истинно китайском стиле

Довольно часто, «непрофессионалы» путают японские типы крыш с китайскими вариантами, что, несомненно, является грубой ошибкой.

Японские классические крыши обычно по традиции покрывались толстостебельной соломой и при этом имели довольно скромный, небогатый внешний вид. В противоположность этому, китайскому кровельному стилю присущи закруглённые выступающие элементы (карнизы). Эта интересная особенность перешла вместе с религиозной философией буддизма в Японию приблизительно в шестом веке.

Данная религия своим углублённым влиянием существенно развила и пополнила японский архитектурный стиль, обогатив при этом варианты исполнения строений. Начинали строить многоскатные крыши, направленные в небесное пространство, что создавало ощущение единения с богом. Однако, за много веков такое стилевое решение и для Японии стало глубоко традиционным.

Важная особенность – наличие приподнятых краёв крыши – это любопытный результат, имеющий геометрическую природу появления. Технологически, стропила и создаваемые затяжки не должны сосредотачиваться в одной плоскости, поэтому они крепились при помощи прочных тросов-верёвок, которые и формируют такую любопытную конфигурацию.

Но, преимущественным отличием японского варианта кровли от китайского аналога является отсутствие всякого декора, характерного для архитектурных конструкций большого континента (в частности, Европа). Когда в японских архитектурных сооружениях и присутствуют декоративные, украшающие элементы, то они имеют исключительно практическую функцию, например, укрепление всей конструкции.

Явным сходством крыш китайско-японского региона является плавно изменяющийся уклон. Это обусловлено одинаковыми климатическими условиями. Такое решение позволяло восточным жителям эффективно бороться с теплым, весьма влажным (особенно в Японии) климатом, насыщенным частыми дождевыми осадками. Лучше всего это проявляется в решениях обустройства кровли с несколькими ярусами.

В действительности организация кровельного каркаса восточных культур весьма аналогична. Такой нюанс обусловлен наличием одинаковых материалов для строительства и практическим отсутствием его ассортимента. Люди использовали солому, ветки соответствующих деревьев и, разумеется, бамбук для любого строительства, поскольку более «серьёзная» древесина была в недостатке.

Кривые изогнутые крыши постепенно появились и в Китае. Определённые варианты палаток, беседок или небольших домов вовсе были лишены крыши. Так, при раскопках, обнаруженные модели строений эпохи Хань явно изогнутыми карнизами не обладают. Такая особенность архитектурных сооружений появилась ориентировочно между историческими эпохой Тан и периодом Хань династии Ли (617–906 гг. нашей эры).

Технология обустройства крыши в японском стиле своими руками

Не станем спорить – даже в Японии сегодня строят современные дома, а если и оформляют кровлю по старинке, то с использованием самых современных технологий и материалов. То есть речь идёт об имитации классического японского стиля. И если вы желаете построить дом в восточном стиле, то должны понимать, что японским во всём этом будет только очертание кровли.

И нужно заранее определиться, будет ли крыша иметь фрагменты, выполненные в японском стиле, или она будет целиком копировать стиль Страны Восходящего Солнца.

Конструктивные особенности в обоих случаях будут иметь место, но они вполне преодолимы. Дело лишь в используемых кровельных материалах, поскольку здесь выбор достаточно велик и на любой кошелёк, от листового металла до битумной черепицы.

Рассмотрим основные этапы возведения крыши в японском стиле.

Этап проектирования

Именно на этом этапе важно определиться, будет крыша двухскатной или четырёхскатной. Последний будет смотреться оригинальнее, но при создании эскиза или чертежа 4-скатной крыши в японском стиле вы столкнётесь с немалым количеством разноплановых трудностей, в то время как двухскатный аналог значительно проще в реализации

Стропильная система

Основная сложность при обустройстве японской крыши заключается в том, что она характеризуется дугообразным профилем. Реализовать его можно с использованием двух вариантов:

• в виде пирамидальной крыши, когда система стропил состоит из прямоугольников разного размера, заканчивающихся остриём сверху;
• с использованием дугообразных стропил, скрепляемых обрешёткой из небольших прямоугольников.

Бруски здесь будут использоваться только для поддержки всей конструкции, если речь идёт о «правильной» технологии или о беседке, сами же стропила будут из досок, как и обрешётка, с толщиной 30 и 20 мм соответственно. Обрешётку можно укрыть фанерой толщиной 10 мм.

Возведение крыши

Приведём примерный алгоритм обустройства своими руками крыши в японском стиле:

• крепим стойку посередине опорного бруса;
• стропу фиксируем тоже строго посередине, между стойкой и опорным брусом;
• крепим доски – один край стыкуется с серединой стропил, другой – с опорным брусом;
• такой скат будет плоским, для получения изгиба монтируем диагональный раскос;
• аналогичные действия производятся в отношении другой стороны стропильной фермы;
• количество стропил определяется габаритами здания из расчёта, что оптимальное расстояние между обрешёткой должно составлять 50-70 см;
• после укладки обрешётки поверху монтируются фанерные листы;
• завершающий этап – монтаж кровельного материала, который и придаст всей конструкции завершённый вид.

Получить крышу с плавным изгибом можно используя пирамидальное основание из брусков, размер которых уменьшается кверху, в этом случае можно использовать криволинейные стропила с прямоугольной обрешёткой.

Современный строительный рынок предлагает конструктивные элементы, которыми можно украсить крышу в японском стиле, сделав её более изысканной и схожей с оригиналом – главное, чтобы они подходили по структуре материала и цветовой гамме.

Как сделать китайскую крышу: этапы устройства ↑

Разработка проекта кровли

Прежде всего необходимо разобраться с конфигурацией будущей крыши и выполнить эскиз. Сразу следует отметить, что возведение четырехскатной кровли связано с большими трудностями. Поэтому лучше остановить свой выбор на более просто варианте – двухскатной крыше с двумя фронтонами. Такой вариант удовлетворит желание иметь экзотическую крышу, причем работа окажется достаточно простой.

Проектирование несущей системы

Стропильную систему проектируют согласно подготовленному эскизу. При этом необходимо добиться получения в результате отличительной черты китайской крыши – ее вогнутого профиля. Для этого существует возможных два варианта исполнения.

Стропильная система в виде пирамиды с прямоугольным основанием

При подобном устройстве основным элементом несущей конструкции является стропильный четырехугольник. Установленные друг на друга, они будут образовывать искомую пирамиду.

В случае двухскатной кровли у четырехугольников длина будет одинаковой. Параболическую кривую кровли получают за счет подбора ширины стропильных ферм и высоты стоек.

В качестве материала для элементов обрешетки берут доски, имеющие толщину 20 мм. Их крепят, начиная от конька, по направлению к карнизу, поэтому количество этих отрезков на одной линии соответствует количеству смонтированных стропильных четырехугольников.

Доски обрешетки располагают таким образом, чтобы их стыки расположились по середине обрезных досок стропильной системы.

Стропильная система из висячих стропил

Для устройства системы стропил потребуются следующие материалы:

• доски сечением 15х3 см,
• доски толщиной в 2 см, используемые для обрешетки,
• фанера, толщина которой не больше 1 см.

Как изготовить стропильную ферму

• строго по середине опорного бруса закрепляют стойку, четко выдерживая при этом прямой угол (90⁰);
• расстояние между стойкой и краем опорного бруса делится пополам. Далее в полученной точке фиксируют один из концов стропильной ноги, а второй – крепят к свободному краю стойки;
• находят центр стропильной ноги и в этой точке закрепляют один конец доски, а второй, соответственно, присоединяют к краю опорного бруса;
• для получения более плавного изгиба крыши, добавляют дополнительный подкос;
• еще раз повторяют все эти операции по другую сторону центральной стойки – в зеркальном отражении относительно нее.

Таким образом, в результате будет получена единичная стропильная ферма. Количество таких конструктивных элементов определяется в зависимости от размеров крыши. Следует учесть, что оптимальным расстоянием между стропильными фермами считается 0,5 – 0,7 м.

Следующим этапом после устройства стропильной конструкции является монтаж обрешетки. Обрешетка должна располагаться горизонтально, при этом ее шаг определяется шириной фанеры.

Устройство кровли

• После устройства обрешетки, следующим этапом, приступают к монтажу фанеры. На листе выполняют пропилы примерно на ¾ его толщины. Это необходимо для  обеспечения плотного прилегания фанеры к обрешетке. Количество пропилов определяется, исходя из изгиба ската: чем больше радиус его кривизны, тем большее количество надрезов необходимо.
• После установки фанеры на место, переходят непосредственно к устройству кровли. Подобную крышу рекомендуется покрывать либо рулонными материалами, либо штучными гибким материалом для кровли, например, битумной черепицей.

 Черепица, конечно, больше подходит для воплощения общего художественного замысла.

Крыша в китайском стиле имеет изогнутые концы. Которые оформляют при помощи готовых металлических или деревянных конструкций.

https://youtube.com/watch?v=8NwmRlT53A8

2023 stylekrov.ru

Возведение кровли

Перед строительством крыши нужно выбрать желаемую конструкцию и форму. Затем проектируется сама китайская кровля. Ее чертеж наносят на бумагу.

Не будем забывать, что в погодных условиях России получится выполнить лишь имитацию такой кровли. Нетрудная конструкция может быть построена своими руками, при более трудных вариантах кровли не получится избежать приглашения специалиста. Чертежи китайской кровли в разных ее вариациях также можно увидеть в открытом доступе. В Интернете существует довольно много фото, которые помогут вам выбрать желаемую конструкцию.

После осуществления расчетов, приобретаются требуемые строительные материалы. Сначала по центру закрепляются доски шириной 30 см и длиной 1,5 м. Стропильную ногу устанавливаем по центральной оси основания кровли. Так образуется опорный брус. Подобный брус ставим на противолежащей стороне конструкции. В результате должна выйти четырехугольная фигура, имеющая вид конуса.

Выполнить обрешетку довольно легко. На опорные брусья и стропильные ноги прибивают деревянные доски, идущие перпендикулярно основанию. Главный скелет крыши полностью готов. Далее следует взять листы фанеры и придать им гибкость при помощи нанесения насечек. Потом листы фиксируют на обрешетку.

В качестве кровельного материала лучше всего использовать мягкую битумную черепицу. У нее малый вес, а также она прекрасно повторяет изгибы кровли. Можно также покрыть крышу медью. Однако этот материал не является дешевым.

Любой современный владелец частного дома, возможно, загородного коттеджа, старается создать собственное жилище максимально комфортным изнутри с максимально креативной внешней отделкой. К счастью, нынешние технологии и инновационные материалы позволяют сделать это.

Сегодня в мире разрастается повышенный интерес людей к культурным традициям восточных стран. Касается такая мода не только внутреннего оформления и пищевых блюд, но также экстерьерной отделки всевозможных построек. Интересной и удивительной для визуального восприятия является крыша дома, исполненная в истинно японском стиле. Такой вариант способен эффектно создать атмосферу восточной идеи, отвлечь от серо-однообразных будней и обязательно станет источником вдохновения и позитивных мыслей.

Внимание! Крыши, построенные в стиле «старого» японского зодчества, вполне могут иметь схожие черты с голландскими и фахверковыми конструкционными сооружениями!
