Ростверки свайных фундаментов

Свайный фундамент с ростверком (свайно ростверковый фундамент) – строительная конструкция, которая объединяет сваи и служит для равномерной передачи нагрузки сооружения на них и на грунтовое основание. Различают сборные, сборно-монолитные и монолитные ростверки.

Ростверки бывают высокие и низкие. Низкий ростверк обычно располагают ниже поверхности грунта и он передает часть вертикального давления на грунт основания, в то время как высокий ростверк эти нагрузки передает на сваи. Устройство сборных железобетонных и монолитных ростверков представляют наиболее приемлемые варианты для дачного строительства.

Металлические ростверки обычно сваривают на месте и «привязывают» к сваям арматурным прутком. При обустройстве большого по размерам фундамента, для установки отдельных элементов швеллера или двутавра требуются применения крановой техники, что не всегда удобно в индивидуальном строительстве, т.к. требует организации подъездных дорог и площадки для крана.

Самым приемлемым для частного строительства считается железобетонный ростверк. Для изготовления литого железобетонного ростверка, между сваями собирают опалубку, в которую закладывают арматуру из стальных прутков. Часть вертикальных прутков приваривают к сваям и «связывают» их между собой длинными арматурными прутками, находящимися внутри опалубки.

Монтаж винтовых свай

Монтаж винтовых свай состоит из нескольких этапов, важно уделить внимание каждому из них:

Подготовительный этап. Доверьте его специалистам своего дела. В первую очередь они проведут полный анализ почвы на участке. После определения вида грунта специалисты внимательно изучат возможные перепады высот. Благодаря В любом случае этим факторам и будут подобраны винтовые сваи определённой длины и материала. Необходимое количество свай также зависит от многих факторов и определить его самому без опыта работы с этим материалом невероятно сложно.

Доверить следующие этапы самому себе или специалистам зависит только от вас. При этом будьте внимательны и бдительны. На этом этапе необходимо произвести разметку пятна застройки, после чего вкрутить угловые сваи, а уже затем остальные. Если второй способ прошёл успешно, пора перейти к третьему. Каждую опору необходимо подрезать чётко по уровню

При этом особое внимание обратите на то, что сваи вкручиваются до полного упора. Если визуально кажется, что верхушки находятся на немного разных высотах, не переживайте, это никак не повлияет на дальнейшую эксплуатацию. Именно для того, чтобы их подровнять и отведён третий этап установки свай

Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии

Именно для того, чтобы их подровнять и отведён третий этап установки свай. Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии.

Завершающий этап работ

Для того чтобы закрепить обвязочные брусья, необходимо приварить к каждой свае оголовки либо металлические швеллеры

Во время работ важно обрабатывать каждый шов антикоррозийными средствами

На этом работы монтажа завершены и фундамент готов к отправке на следующий этап строительства – возведение стен. Приступать к нему можно сразу же после установки свай. Максимум за 3 дня можно установить большое количество свай под возведение дома либо для прочих опор где необходим фундамент. Винтовые сваи бывают разных видов: однолопастные, двух и более лопастные, с литым наконечником и лопастями и т. д. Какой именно вид выбрать в своём случае можно понять опираясь на всё вышеописанное в тексте, а также на представленное ниже видео.

Выбор конструкции

Схематическое отображение расчета несущей способности свай оснований

Материал и конструкцию несущих конструкций свайно-ростверкового фундамента подбирают исходя из местных условий. Если почва содержит достаточно большое количество влаги, тогда рекомендуются бетонные и железобетонные несущие конструкции с большим сечением, ведь железные быстро будут уничтожены коррозией. Но при их выборе нужно также учитывать конструктивные особенности, достоинства и недостатки, а также финансовой фактор.

Длина сваи зависит от типа и структуры грунта на строительной площадке. По правилам, винтовые сваи вкручиваются ниже глубины промерзания почвы, а бетонные конструкции устанавливаются широкой подошвой на прочный грунт. Расчет сваи по первой группе предельных состояний производится по двум параметрам:

Прочность материала опоры

Сопротивление материала опор можно посчитать по формуле без учета продольного изгиба:

F dm = Yc (Ycb RbAb+RscAs)

Где Yc – стандартный коэффициент, для набивных свай 0,6, для остальных – 1; Y cb – коэффициент используемого строительного материала, для свай – 1; Rb – сопротивление строительных материалов сжатию, кПа, это табличные данные; Ab – площадь подошвы опоры, м2; Rsc – сопротивление арматурного каркаса, кПа; As – площадь сечения арматурного каркаса, м2

Расчет несущей способности грунта

В зависимости от характера передачи нагрузки от здания на почву, все опоры делятся на две группы: стойки и висячие конструкции. Стойки – это конструкции, которые опираются на прочный слой почвы своей подошвой или ввинчиваются в грунт. Объем используемого строительного материала для наполнения может быть разным для каждой отдельной несущей опоры в зависимости от ее длины, максимально допустимого диаметра подошвы, сечения по всей длине. Висячие опоры передают нагрузку на грунт своим нижним концом и боковыми поверхностями, к этой группе относятся буро-набивные сваи. При выборе несущих конструкций важную роль играет сечение подошвы, ведь чем оно больше, тем большие нагрузки способно выдержать основание.

Несущую способность стойки можно рассчитать по формуле:

F d = Y c RA

Где: Yc – это коэффициент опоры, принимается за 1; А – площадь подошвы; R – расчетное сопротивление почвы, табличные данные, для скальных пород составляет до 20 МПа.

Методика забивки

Для погружения в грунт таких свай используется методика ударной забивки, причем для этой работы используют либо дизельные, либо же гидравлические, молоты. Ни в коем случае нельзя погружать такие сваи с помощью вибрационных установок, так как стыкуемые элементы в этом случае разбалтываются, деформируются, после чего свая становится непригодна для дальнейшей эксплуатации.

Кроме того, для монтажа составных свай целесообразно использовать погрузчик с выносной стрелой, оперативно подающий составные элементы свай к забивной установке. При этом можно достичь значительного ускорения работ, т.к. сваебойная техника при этом практически не перемещается по строительной площадке. Рассмотрим процесс монтажа, состоящий из следующих последовательных действий:

Первую часть стропуют и ставят вертикально над установленным местом забивки;
Оголовок сваи заводится непосредственно под боек молота, причем он должен быть оборудован подбабком. Он предотвращает деформацию и разрешение крепежных элементов

После этого по копровой мачте спускают ударную часть молота;
Важно провести проверку вертикального расположения сваи, а также ее центровку по отношению к центральной оси бойка;
Первые удары по оголовку сваи должны наноситься на ¼ от максимальной мощности установки, так как в этом случае намного проще корректировать правильность позиционирования забиваемого элемента;
На полную мощность установку выводят, лишь когда свая погрузится в грунт не менее чем на два метра, и вплоть до того момента, когда оголовье забитого элемента не будет выходить из грунта на 0,3-0,5 м;
После этого проводится стыковка второй секции сваи. При этом крайне важна точность позиционирования последней

Это настолько важно, что оператору копра требуется помощь стороннего наблюдателя;
Закладные стаканы заваривают, после чего приступают к окончательной забивке вплоть до проектного отказа.

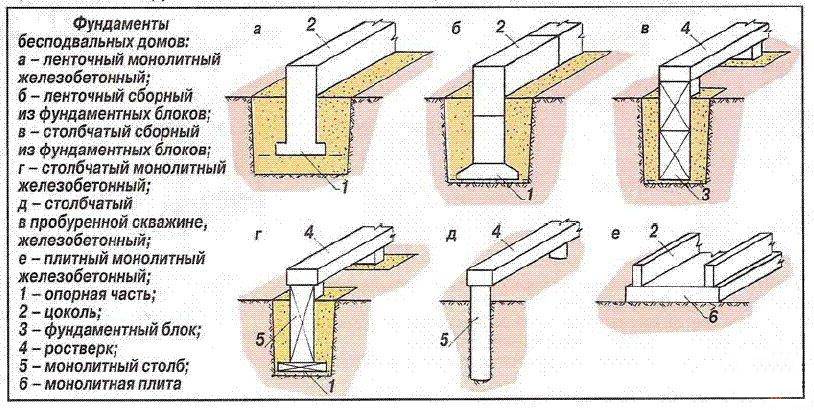

Особенности устройства фундамента из бетона

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

• коробчатые;
• ребристые;
• сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

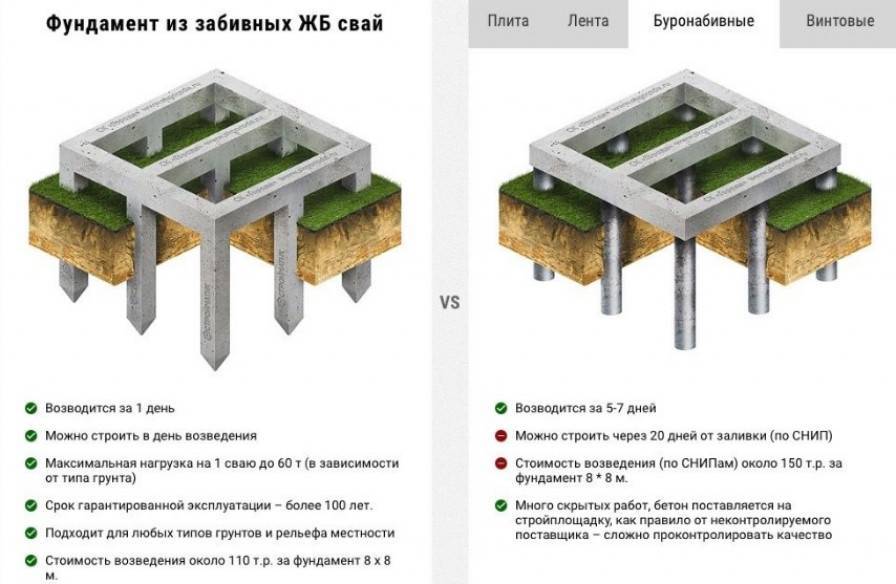

Требования к забивным сваям; расчет их количества

На практике чаще всего используются ж/б сваи квадратного или круглого сечения (от 200 до 300 мм), с заостренным с одной стороны концом. Качественные изделия изготавливаются в цеховых условиях из армированного бетона.

Отклонение оси сваи от вертикали не должно превышать 1 см на каждый метр опорыИсточник

Чтобы фундамент на ж/б сваях надежно справлялся с нагрузкой, предварительно рассчитывают количество свай и глубину их забивки, которая может составлять от 3 до 10 м. Для определения параметров фундамента учитывают:

• Тип почвы. Точнее всего его определит геологическое исследование, но можно воспользоваться и справочником.
• Вес дома. Определяется, исходя из потраченных на постройку материалов (в кубометрах) и массы 1 кубометра (табличное значение). Вес крыши, перекрытий, бетонного ростверка и отделочных материалов высчитывается отдельно. К сумме добавляется вес мебели (ориентировочно, 7-10 т).

Расчеты всегда ведутся с запасом прочности, поэтому итоговую сумму увеличивают на 30%. Пусть вес конструкции получился 180 тонн. Ж/б свая длиной 4 метра удерживает усредненную нагрузку в 20 тонн (для суглинистых почв); следовательно, 9 свай смогут равномерно и безопасно распределить всю нагрузку строения.

Качественные сваи — основа фундамента с высокими техническими показателямиИсточник

Расчёт свайных фундаментов по несущей способности

Расчёт фундамента по оси 1-В

Определяем суммарную нагрузку в уровне обреза ростверка из расчёта фундамента по I группе предельных состояний.

Определяем количество свай в ростверке:

Необходимое количество свай и в свайном фундаменте в первом приближении можно определить по формуле

где NI = 1512 кН – расчетная вертикальная нагрузка в уровне обреза фундамента.

Конструктивно принимаем 6 сваи.

Размещение свай в плане.

Размещение свай в плане

Определение расчётной нагрузки, передаваемой на сваю и уточнение количества свай.

Проверку фактической расчетной нагрузки на каждую сваю для внецентренно нагруженного фундамента осуществляют исходя из условия:

где N – фактическая расчетная нагрузка на максимально нагруженную сваю, кН;

F – допускаемая расчетная нагрузка на сваю, кН.

где n – число свай в фундаменте;

МоyI, МохI – расчетные изгибающие моменты, относительно главных центральных осей в плоскости подошвы ростверка, кН·м;

yi, xi – расстояния от главных осей до оси каждой сваи, м;

ymax, хmax – расстояния от главных осей до оси максимально нагруженной сваи, для которой вычисляется расчетная нагрузка, м.

Схема к определению расчетной нагрузки при эксцентриситете относительно двух осей инерции.

– условие выполняется.

Определение осадки свайного куста из висячих свай.

Расчет свайного куста из висячих свай по деформациям производится как для условного фундамента на естественном основании методом послойного суммирования.

Границы условного фундамента определяются следующим образом: снизу – плоскостью AD, проходящей через нижние концы свай; с боков – вертикальными плоскостями АВ и CD, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии (рисунок 16):

Осредненное значение угла внутреннего трения грунта определяется:

где h – глубина погружения сваи в грунт,

– расчетное значение углов внутреннего трения для отдельных, пройденных сваями слоев грунта толщиной Hi.

Определение границ условного фундамента при расчёте свайных фундаментов по деформациям

Размеры подошвы условного фундамента определяют по формулам

Lусл = L + 2S;

Bусл = В + 2S.

Lусл = 1.2 + 2 · = м;

Bусл = 1.2 + 2 · = м;

Площадь подошвы условного фундамента определяется по формуле

Aусл = Bусл · Lусл.

Aусл = · = м2.

При определении деформации основания необходимо выполнение следующего условия:

Pср ? R;

где Pcp – среднее фактическое давление на грунт в плоскости нижних концов свай, кН/м;

R – расчетное сопротивление грунта в плоскости нижних концов свай, кН/м2.

Расчетное сопротивление грунта в уровне подошвы условного фундамента определяется по формуле

где гс1, гс2 – коэффициенты условий работы;

Мг, Мq, Мс – коэффициенты, принимаемые в зависимости от угла внутреннего трения ц под подошвой условного фундамента;

гII – удельный вес грунта под подошвой условного фундамента, кН/м2;

Вусл – ширина подошвы условного фундамента, м;

dI = hycл – глубина заложения подошвы условного фундамента, м;

CII – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой условного фундамента кПа;

– осредненное значение удельного веса грунта выше подошвы условного фундамента.

Фактическое давление, действующее по подошве условного фундамента, определяется по формуле

Вес условного фундамента определяется по формуле:

GH = Gp + Gcв + Gгр,

где Gp = Vpocm · гбет – вес ростверка,

Vрост – объем ростверка, м3;

гбет = 25 – удельный вес железобетона, кН/м3;

Gсв = n · Vсв · гбет – вес свай,

Vсв – объем сваи, м3;

Gгp = ( – Vрост -Vсв) – вес грунта в межсвайном пространстве.

= Аусл · hусл =·7.4= – объем условного фундамента, m3.

Gp = (0.7·2.6·3.1·1.5+1.1·1·1.2) · 25= кН,

Gсв = 4·(·0.3·0.3+1/3··0.3·0.3) · 25 = ,

Gгp = () · 19.7 = 1017.9 кН,

GII = + 52.5 + 1017.9 = кН,

Pср ? R

– условие выполняется.

Расчёт осадки.

Расчет осадки условного фундамента на естественном основании ведется методом послойного суммирования.

Толщина слоя составляет

Подсчёт напряжений на границах элементах слоёв сводим в таблицу.

Параметры для определения величины осадки фундамента

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

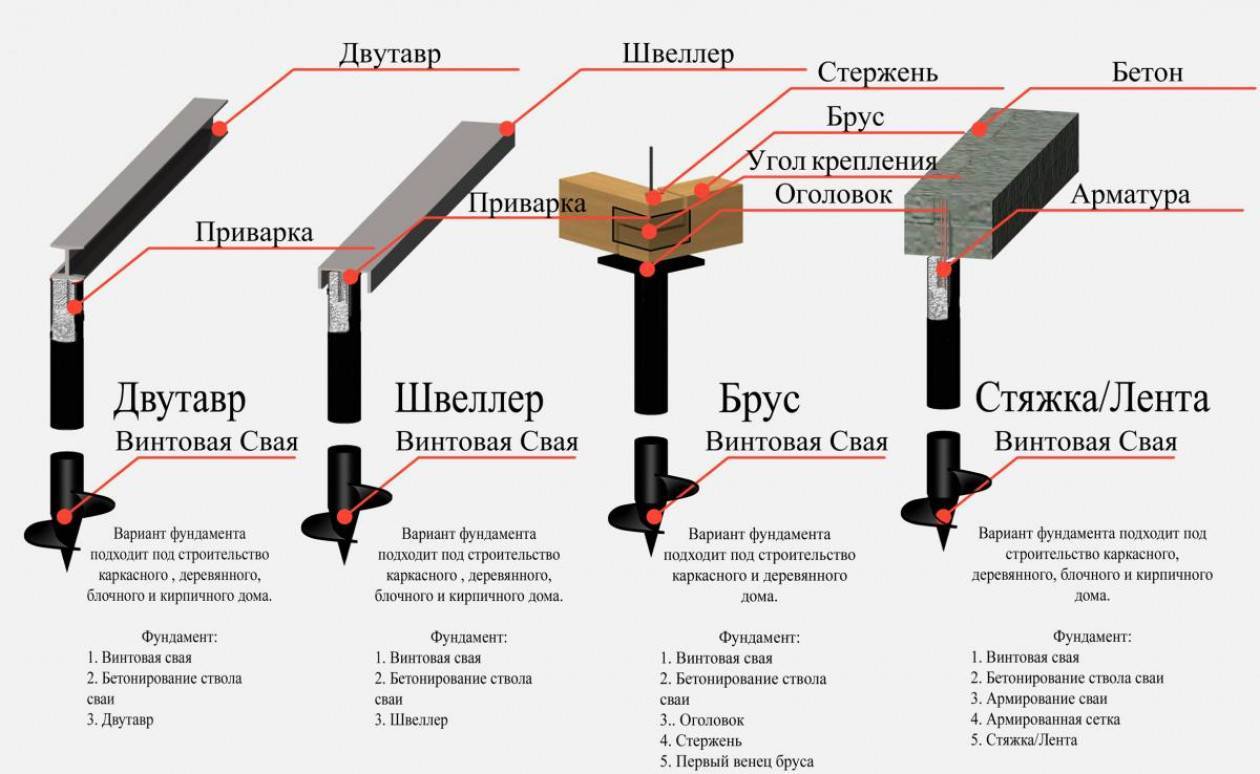

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Основные этапы изготовления опор для свайных фундаментов

По способу производства опор фундаменты различаются на такие типы:

• буронабивные;
• забивные;
• винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

1. Бурение скважин.
2. Устройство обсадной трубы.
3. Монтаж армирующего каркаса.
4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

• железобетонные;
• металлические;
• деревянные.

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве.

Технологический цикл производства выглядит следующим образом:

1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
3. Заполняют заводскую опалубку бетонным раствором.
4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

Отличие технологии изготовления ж/б опор с предварительным напряжением

• арматурный каркас растягивают с помощью домкратов;
• заполняют форму бетоном;
• выжидают частичного затвердевания смеси;
• ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

• металлические стержни;
• железобетонные винтовые столбы.

Технологические этапы для производства винтовых свай:

1. Нарезка труб на отрезки нужной длины.
2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
4. Приваривание лопасти к телу трубы.
5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
6. Обработка специальным антикоррозийным покрытием.
7. Контроль качества.

Возможно несколько технологий для создания антикоррозийной защиты:

• горячее оцинкование;
• холодное оцинкование;
• нанесение полимерного состава;
• окраска грунтовкой;
• нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

• фрезерные станки,
• индукционные печи,
• гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

1. Монтаж арматурного каркаса.
2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
3. Устройство стального каркаса в форме.
4. Заливка бетонной смеси.
5. Уплотнения раствора посредством работы виброоборудования.
6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

• лиственницы,
• дуба,
• сосны и т.д.

О производстве винтовых свай расскажет видео:

Классификация свай

По различным основаниям сваи классифицируются на сот ни групп ,при этом каждая из них используется при определенных условиях и по определенным правилам. Рассмотрим более подробно каждую из них. Во-первых, в зависимости от типа материалов сваи делятся:

• деревянные;
• металлические;
• железобетонные;
• бетонные.

Более подробно описание каждого их видов будет проводиться чуть ниже. В зависимости от формы поперечного сечения поверхности сваи делятся на:

• круглые;
• квадратные;
• прямоугольные.

Круглые применяются при строительстве в глинистых грунтах и вворачиваются винтовым способом, без применения отбойных механизмов. Квадратные и прямоугольные используются в более твердых видах почв и монтируются при помощи отбойных механизмов типа-кувалд.

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Важно! Если свая не вкручивается, лунку можно сделать немного глубже, но не более 25 см. Свая устанавливается в лунку

В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение. Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру

Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.
