Копаем фундамент своими руками

Произведение разметки

Когда проект будущего строения будет полностью составлен, можно приступать к земляным работам. Первое, что следует сделать – произвести разметку строительной площадки.

Размечая траншею под базис необходимо учитывать, что:

  • 3 м – минимальное расстояние между траншеей и границами чужих участков;
  • 5 м – расстояние между углублением под основание и фронтальной границей.

Разметка очень редко делается по размерам основы, так как это усложняет выполнение земляных работ. Обычно ширина траншеи превосходит ширину фундамента на 10 см, благодаря чему мастер сможет без проблем установить опалубку, произвести качественную тепло- и гидроизоляцию.

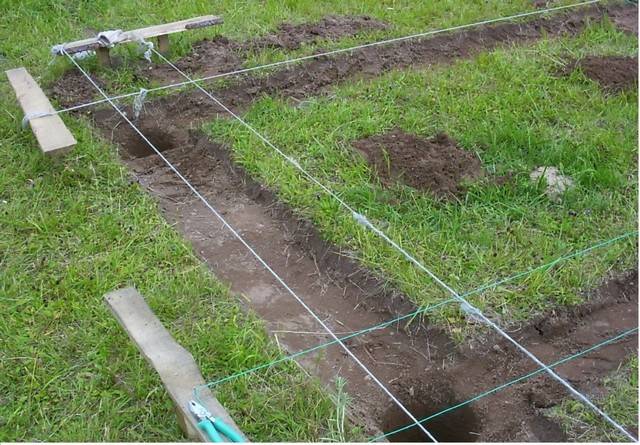

Размечается траншея под ленточный фундамент посредством деревянных колышков (иногда применяются отрезки арматурных прутов) и бечевки.

Обозначается периметр: в углах будущего строения устанавливаются колышки, между ними натягивается бечевка. При помощи рулетки проверяется ровность углов – измеряются их диагонали. Если длины всех диагоналей одинаковые, то углы являются прямыми и можно приступать к разметке границ базиса. Если длины разные, то разметка выполняется заново.

Также необходимо позаботиться о размещении дренажного колодца, в который будет стекать лишняя жидкость из траншеи. С помощью ватерпаса определяется самая низкая точка границы с лицевой стороны разметки. Эта точка и станет местом для колодца.

Инструмент для выкапывания траншей вручную

После вынесения контуров траншеи можно приступать к раскопкам. Для того чтобы выкопать фундамент вручную, потребуется следующий инструмент:

  • штыковые и совковые лопаты;
  • заступ и лом;
  • тачка для вывоза вынутого грунта;
  • механическая или ручная трамбовка.

В случае песчаных или других слабых осыпающихся грунтов и глубине траншеи более одного метра, необходимо приготовить материал для укрепления стенок. Это могут быть доски или любые прочные щиты.

Для промеров глубины выкопанной траншеи рекомендуется изготовить измерительную рейку. Для этого на ровном деревянном бруске нужно нанести четко видимые отметки с интервалом 10 см и подписать их значения.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

  • ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
  • свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
  • свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
  • столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
  • плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

Использование мини-экскаватора

Землеройные работы на большой площади эффективно производить спецтехникой. В случаях, когда параметры прокладываемого канала более 2,5 м в глубину и 0,3 м в ширину, лучше всего подойдет мини-экскаватор. Рытье траншеи экскаватором гарантирует быстрое выполнение работ, которые включают в себя раскопку канавы и засыпку грунта обратно после прокладывания коммуникаций.

Производится копка траншеи мини-экскаватором по прайсу от 20 000 руб. за смену в 8 часов. В эту цену входит доставка техники на место работ (8 000 руб.) и сама эксплуатация экскаватора (12 000 руб.). Разработка траншей вручную при аналогичных параметрах обойдется намного затратнее и дольше.

Норма мини-экскаватора за рабочий день достигает 60 м3 грунта, что составляет 150 погонных метров ямы глубиной 1 м и шириной 0,4 м. При таких параметрах цена за кубометр выходит 300 руб. За аналогичную работу землекопы возьмут 800 руб. Разработка траншеи экскаватором может производиться в несколько смен, если того требует объем работ и скорость.

Разновидности и особенности фундаментных оснований

Каждый тип обладает своими преимуществами и недостатками. Планируя начало закладки, специалист должен учитывать следующие факторы:

  • вес и площадь будущего здания;

  • технические характеристики;

  • ландшафтный рельеф местности;

  • глубина нахождения грунтовых вод (ГВ) и степень промерзания.

Столбчатый

Предполагается установка специальных свай во всех углах, областях пересечения стен и прочих местах, где предполагается высокая нагрузка. Применим для относительно лёгких строений, надежен, экономичен и не требует дополнительных гидроизоляционных работ. Столбы располагаются на расстоянии 1.5-2 м. Преимущественно изготавливаются из бетона, камня или кирпича. Свободное пространство между ними утрамбовывается щебнем или песком. Подходит фундамент для деревянных или каркасных коттеджей. Этот вид основания исключает наличие подвалов и цокольных помещений. Идеален на не предрасположены к движению и пучению грунтах.

Ленточный

Наиболее часто используется на частных строительных объектах. Большой расход сырья, массивность и простота укладки – это основные его характеристики. По сути это ж.б. полоса, установленная по всему периметру. Монтируется для всех типов домов, включая проекты, предполагающие гараж. Устройство базы делают на расстоянии 20 см. от границы промерзания земли, но не глубже 0.5 м. Толщина подбирается индивидуально – зависит от площади и толщины стен будущего жилища.

Плитный

Предполагается штабелирование монолитной железобетонной платформы по всей площади строения. За счет колоссальных земляных работ и большого расхода материала, считается чуть ли не самым дорогостоящим каркасом. В основном применяется для небольших дач, когда основание дополнительно является и полом. Совместим с любой почвой и расстоянием залегания ГВ.

Свайно-винтовой

Незаменим в строительстве малоэтажек, когда наблюдается повышенная подвижность и пучинистость грунта. Также, подходит в местности с неустойчивым ландшафтом. Изначально подобные конструкции использовались для крепежа высоковольтных станций, но практика показала, что и при возведении домов технология не утрачивает своей функции. Механизм установки выглядит так – стальную трубу буквально вкручивают на глубину не менее 1.5 м. Стволы столбов бетонируются, а сверху обрабатывается антикоррозийным составом. Отличаются крайне высокой несущей способностью. К основным преимуществам относят: возможность совершать монтаж в любое время года и ненужность копать траншеи. К тому же не потребуется выравнивание участка.

Комбинированный

Этот вид характеризуется умелым сочетанием разных типов, форм и материалов. Как правило, применяют с целью финансовой экономии или для усиления несущих свойств. Схемы возведения могут быть разными, но чаще используются следующие:

  • столбы обвязывают ж.б. лентой;

  • разделяют монолитные сваи кирпичной крошкой;

  • платформу укладывают не на песок, а на сваи;

  • изначальная база ленточная, но сверху делают каменные блоки.

Выбор места на участке

Место строительства должно обеспечивать безопасность, долговечность здания, удобство его использования.

Проще говоря, дом не должен создавать дискомфорт вам и соседям. Чтобы обеспечить это, достаточно следовать нескольким простым советам:

Строить лучше на равнине, небольшой возвышенности, избегая низин и крутых склонов, на которых фундамент будет подмывать водой.
Тень от высоких зданий не должна перекрывать ваши и соседские зеленые насаждения, участки садов, огородов — это плохо скажется на состоянии растений.
Дом нужно правильно сориентировать по сторонам света, чтобы солнечный свет равномерно освещал комнаты.
На больших участках важно заранее продумать удобство подъездных дорожек к дому, а также его сообщение с бытовыми постройками и прочими элементами хозяйства.
Расположение дома не должно мешать существующим и запланированным инженерным коммуникациям (водо и газопроводы, канализация, сети электропитания).
В доме будет намного уютнее, если вид, открывающийся из окон, не перекрыт деревьями, элементами рельефа и другими зданиями.

Некоторые нюансы выбора места для фундамента диктуются особенностями проекта. В первую очередь, это форма и расчетный вес здания. На пологих склонах возможно строительство широких малоэтажных домов, но не узких и высоких сооружений.

Плюсы и минусы метода

У процедуры рытья траншей трактором есть плюсы и минусы. Основной минус – невозможность самостоятельной регулировки глубины и ширины траншеи. Используется ковш с определенной шириной, который способен захватывать нужный объем земли.

Сначала может показаться, что траншея недостаточно глубокая, но потом окажется, что ее еще нужно докапывать вручную. Стенки траншеи могут оказаться не вертикальными, так что придется потратить силы и время на доработку моментов.

Но плюсов гораздо больше, чем минусов:

  • высокая скорость работы;
  • экономия физических сил;
  • использование современной землеройной техники с новыми возможностями;
  • доставка техники прямо на площадку.

Перед заказом землеройной техники важно уточнять все нюансы работы. Многие фирмы взимают дополнительную плату за обслуживание и простой техник на участке – это нужно обсудить перед заключением договора

Траншея под фундамент

Чтобы разработать траншею для фундамента, необходимо определить тип грунта на стройплощадке. Влажные почвы (глина, торфяники) требуют большой глубины – до 1.5 — 2 м. На суглинках и песчаных почвах возможна усадка здания.

Здесь лучше строить негабаритные дома, подкоп которых составит свыше 80 см или уровень промерзания земли + 40 см. Если есть опасность подтопления грунтовыми водами, то лучше сделать окоп бульдозером не только для фундамента, но и дренажа вокруг дома.

Выбор ширины траншеи для фундамента зависит от общей ширины конструкции. Чтобы определить ее правильно, необходимо прибавить размер самого фундамента, опалубки, гидроизоляции, крепления для опалубки, а также плюс по 20 технических сантиметров. Позже, когда бетонная конструкция будет готова, с помощью техники, например, бульдозером, или, используя подручные инструменты, производится обратная засыпка фундамента.

Для решения задач частного строительства применяется одноковшовый экскаватор. Его мощность и трудоемкость смогут справиться с выемкой за один день.

Рытье траншеи под канализацию

Подкоп для канализационных труб роется с учетом места расположения участка. Существует три вида работ по обустройству канализации: придомовые, городские и загородные. Подкоп под водоотвод возле дома делается с учетом тех же правил, что и для траншеи для фундамента. Может использоваться техника от 1.5 до 5 тонн. Чем больший объем грунтовых масс нужно выбрать, тем габаритней техника должна быть.

Если речь идет загородных или домовых участках, требуется уклон для эффективного отвода стоков. Его также подтверждает акт, как в случае с газопроводом. Из-за этой особенности, работы могут вестись на глубине, как в 1 м, так и – 6 м.

Главное, определить слой промерзания почвы, ведь стоки ни в коем случае не должны замерзнуть. Также необходимо учитывать размер трубы. К примеру, для 110-миллиметровой трубы роется подкоп шириной – 0.6 м, глубиной – на 0.05 м больше, чем производиться прокладка трубы.

Документация на обустройство траншеи: акт скрытых работ

Акт скрытых работ выдается для тех случаев, когда невозможно проверить их качество, так как строительно-монтажные работы уже были завершены. Конструкции, которые потом не возможно будет проверить, еще на этапе закладки должны пройти освидетельствование. После чего застройщик получает акт работ. Он нужен при рытье любого типа выемки: траншеи для фундамента или газопровод.

Проводит свидетельствование и выдает акт скрытых работ орган государственного надзора или экспертная комиссия. Если речь идет про газопровод, то осматриваются открытые траншеи, их глубина и соответствие техническим требованиям.

При осмотре фундамента акт включает такие позиции, как: открытый ров, наличие песчаной подушки, устройство фундамента, армированного пояса и т.д.

Рассмотрим устройство каждого из типов фундамента отдельно

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Необходимые расчеты

Качественный фундамент дома можно отлить или сложить только в том случае, если:

  • выполнен профессиональный проект на основании точных расчетов;
  • правильно выполнены земляные работы.

Чтобы минимизировать расходы на земляные работы, необходимо правильно рассчитать объем работ и принять решение о применении техники или возможности копки фундамента вручную. Необходимость использования техники напрямую зависит от размеров здания, глубины ленты, объема котлована, плотности грунта и времени года.

Лучше всего, если имеется проект с точными размерами фундамента и щебеночно-песчаной подушки. В любом случае ленту фундамента углубляют в землю на 200 мм ниже глубины промерзания (кроме мелкозаглубленных и плитных оснований). Траншея должна быть шире фундамента – для монтажа опалубки требуется место. Для выполнения гидроизоляции понадобится место, чтобы в траншею мог спуститься человек – т.е. 650-700 мм с наружной стороны фундаментной ленты. При расчете глубины добавляют 300-350 мм – именно столько места займет подстилающая подушка из щебня и песка.

Только после расчетов выбирают способ копки фундамента

Для того чтоб откосы не обсыпались:

Если вы выкопали траншею по всему периметру, то вам сразу нужно делать опалубку. Армировать траншею по всему периметру. Заливать фундамент. Если вы этого не сделаете, то когда пойдет дождь днище размокнет, и все ставить фундамент нельзя! Но если вы выкопали траншею под фундамент и не будите сразу заливать фундамент. То мой совет как специалиста. Не надо выкапывать всю сразу траншею, а оставьте где-то 15-20 см. И когда пойдёт дождь нужный вам уровень земли не размокнет. При заливке фундамента, не докопанный фундамент доводится до отметки и только потом ставится армирование и заливается бетоном. Если вы перекопали траншею. То не вздумайте засыпать обратно земли, потом кода вы зальёте фундамент и поставите стены, земля просядет, и фундамент просто лопнет. Если случился перекоп, то засыпайте песком и то максимум 100мм., засыпьте гравием или щебнем, заложите кирпичом, а лучше всего забетонируйте.

Особенности в определении глубины и ширины траншеи

Размеры фундаментной ленты определены инженерным расчетом и должны быть выполнены в полном соответствии с проектными решениями. Но необходимая глубина и ширина траншеи всегда больше поперечного сечения фундамента. Это связано с необходимостью устройства подстилающей щебеночно-песчаной подушки, установки опалубки, а так же выполнения гидроизоляционных работ после затвердения бетона или окончания кладки.

Поэтому глубина траншеи всегда на 25-30 см больше, чем заглубление фундаментной ленты. Ширина траншеи должна быть на 60 см больше ширины фундамента со стороны наружной изолируемой поверхности и на 30 см с внутренней стороны для возможности установки опалубочных щитов. Если почва не плотная и возможно его осыпание, необходимо предусмотреть наличие уклона стенок, величина угла которого определяется в зависимости от типа грунта.

Как правильно копать траншеи вручную

При копке траншеи для фундамента вручную нужно удалять землю постепенно. Каждый слой должен сниматься по очереди и ступень должна составлять не менее 2 метров. Грунт можно складывать возле траншеи, но отступ от края должен составлять минимум полметра. Если не учитывать расстояние, то выкопанная почва будет постепенно осыпаться обратно, что недопустимо, так как грунт не будет использоваться для засыпки.

Когда место под фундамент полностью раскопано, нужно уплотнить дно ручной или механической трамбовкой. Если оставить грунт рыхлым, то это приводит к усадке всего здания. После все проведенных работ нужно установить глубину траншеи при помощи измерительной рейки. С ее помощью проще работать, а расчеты будут точнее.

Сферы применения уменьшенной копии экскаватора

Помимо своих размеров, которые позволяют мини-экскаватору, проводит земляные и погрузочные работы даже в частных домовладениях, где не проедет крупная техника, эта машина легко управляется, и опытному водителю достаточно будет месяца, чтобы изучить технологию проведения работ.

Какие заказы чаще всего поступают для владельцев такого бизнеса?

  • Зачистка и выравнивание участка под строительство. Включает этапы зачистки от старых построек, а также снятие или разравнивание насыпного грунта.
  • Копка траншей под фундамент и коммуникации. Заказчиками могут быть не только частные домовладельцы, но и городские службы, строительные фирмы, ландшафтные дизайнеры и прочие.
  • Выкапывание ям для септиков и ям для колодцев с разводкой воды.
  • Погрузка земли и строительных отходов на грузовое авто с целью вывоза с участка.
  • Мелкие задачи по погрузке нетяжелых конструкций на участке.
  • Бурение ям под установку заборов и оград.

Погрузка – это не самое сильная сторона мини-экскаватора, все такие его основная специализация – это земляные работы.

За счет гусеничного шасси, такой мини трактор осуществляет минимальное давление на грунт, что повышает его проходимость и устойчивость.

Несомненный плюс такой техники – это более низкий расход топлива по сравнению с «старшим братом», а это в свою очередь снижает расходы на его содержание и увеличивает рентабельность бизнеса.

Под каждый этап работ на мини-экскаватор монтируют необходимое навесное оборудование. Например, для копания фундаментов должен быть набор ковшей различной ширины. При проведении работ по прокладке труб или кабеля задействуют гидравлическую вытрамбовку. Для монтажа заборов и оград используют ямобур, а при сносе старых конструкций здания, для их измельчения покупают гидромолот. Современные мини-экскаваторы сконструированные на базе гидравлического привода и могут работать со всеми типами этого навесного оборудования.

Котлован под цоколь. Написано экскаваторщиком

Именно так назвал свою тему на портале участник FORUMHOUSE с ником chichic, где он делится своими знаниями по рытью котлованов.

Я очень давно занимаюсь земляными работами. Начинал ещё в 1991 году как бульдозерист. С 1995 года работаю на экскаваторе. Работаю на полноповоротной машине. За это время накопил огромный опыт рытья котлованов под коттеджи. Однажды ко мне обратился друг, с просьбой помочь выкопать котлован под цокольный этаж. Сначала я хотел написать ему, как это делать правильно по электронной почте, но потом решил выложить всё на портал. Думаю, многим пригодится.

Сначала немного теории. По словам Юрия, копать котлован для подвала надо полноповоротным экскаватором.

Вариант с обычным экскаватором-погрузчиком, т.н. «джисибишкой», или старой «Беларусью» хуже, т.к. эта техника лучше всего подходит для рытья траншей.

Из плюсов JCB отметим компактность машины и возможность проехать своим ходом по небольшому участку.

Выкопать котлован средних размеров опытный экскаваторщик сможет за 8 часов, т.е. за одну рабочую смену. Чтобы сэкономить на оплате труда, лучше искать частника, имеющего свой экскаватор, или договориться с экскаваторщиком, работающим на «, во вне рабочее время.

Вариант: заказать экскаватор в организации специализирующейся на данных работах, скорее всего обойдётся дороже, т.к. в цепочке заказчик-котлован-экскаватор-экскаваторщик слишком много лишних «ртов» — посредников — менеджеров и руководителей. Кроме этого, экскаваторщик от фирмы заинтересован сделать работу не за одну, а за две смены, а поймать опытного человека на намеренном торможении процесса копки застройщик не сможет. А это снова потеря времени и денег.

Итак, первое правило копки котлована — надо не полениться и поискать через друзей и знакомых тех, кто уже строился в поселке, опытного экскаваторщика на своей машине. Такому человеку не придётся объяснять, как копать котлован, а надо только сказать, что нужно выкопать.

Когда я приезжаю на участок, то первым делом выслушиваю заказчика, а потом хожу по месту и присматриваюсь. И даже посмотрев место копки, я не всегда могу сказать, как я буду рыть котлован. Но однозначно говорю, откуда начну и где закончу. Если заказчик начинает сомневаться в моей квалификации, то говорю ему, что по его участку есть с десяток способов копания, и как начну, то выберу самый оптимальный.

Правило второе — застройщик не должен ходить по участку и учить экскаваторщика, как ему работать. Если не уверены в его опыте, ищите другого. Обязанность застройщика — прикинуть последовательность работ на участке. В перечень этих работ в общем (т.к. многое зависит от способа возведения дома и выбранных строительных материалов) входит:

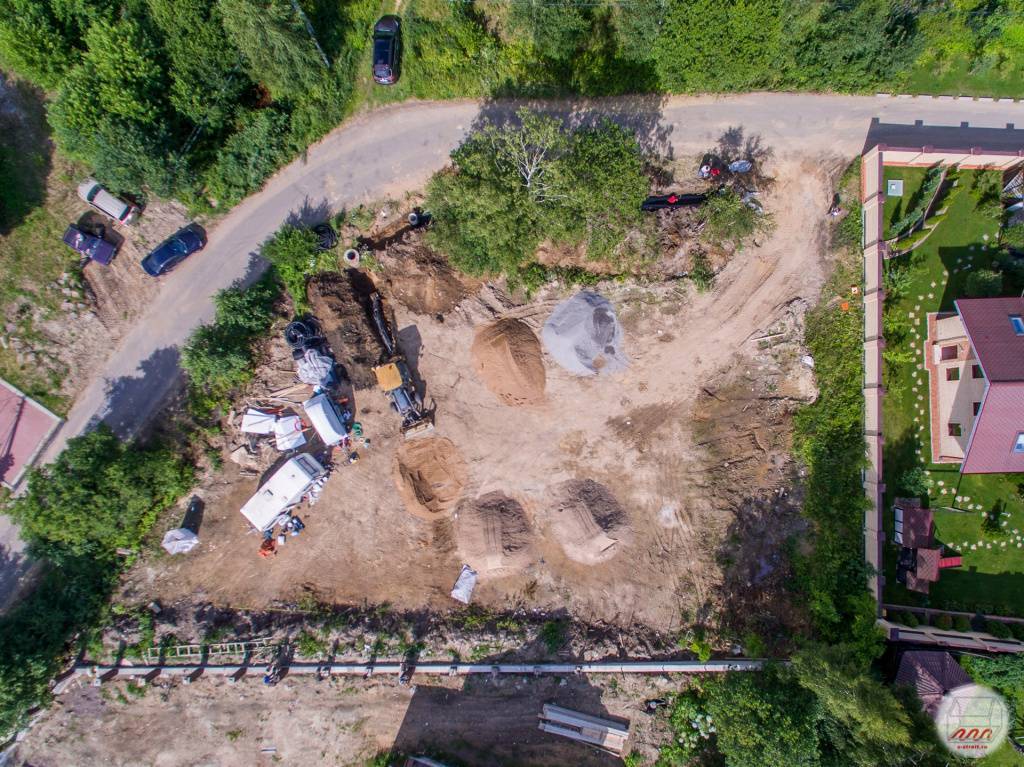

  1. Выбрать место для складирования грунта и место расположения земляных отвалов, так чтобы они не мешали вести строительство.
  2. Выбрать место, куда будет подъезжать строительная техника — грузовики, миксер с бетоном, подъёмный кран и т.д.
  3. Выбрать точное место, где будут складироваться строительные материалы. Чтобы не оказалось так, что разгруженные плиты перекрытия, кирпич, газобетон, дерево на стропилку и т.д. придётся перемещать еще раз, т.к. кран не может подъехать к «коробке» дома из-за куч земли.

Разметка столбчатого фундамента на местности

Подготовительные работы занимают не мало времени. Любая разметка фундамента начинается с этих работ — расчет диагонали. Наколоть и нарезать колышки  для разметки, наточить лезвия бура, подготовить шнур и др. Как оказалось, в первую очередь надо иметь при себе не просто план фундамента с его внешними размерами, а надо иметь чертеж фундамента с размерами по осям, по внешним и внутренним стенкам. Оси ростверка это вовсе не оси на которых будут проектироваться столбики фундамента. Все эти нюансы должны быть отображены на рисунке а потом и на местности. Колышков для разметки должно быть подготовлено в 2 раза больше чем осей фундамента. Колышки надо вбивать не в планируемые центральные точки столбов , а на расстоянии 30-40 см от них. Эти места все-равно будут выкопаны и высверлены буром для грунта.



Расположение центра ям для сверления укажет пересечение шнуров, которые растянуты между сигнальными колышками. Самым трудным моментов в разметке фундамента является выравнивание диагоналей прямоугольника. От этого зависит  будет или нет перекошенным (ромбом) сруб бани.

Извлеченный грунт я собирал на лист шифера. Если грунт оставить  на строительной площадке, то уже после первого дождя ваш газон и строительная зона превратятся в глиняное  месиво. Это категорически противопоказано при работе с чистым строганым материалом. При работе с деревом желательно иметь сухую и чистую стройплощадку. «Придавить брус ногой» к нижнему ряду — частая процедура. Можете себе представить, что будет если на вашем сапоге будет ком жидкой глины!?

Как копать траншею вручную

Этот способ используют в следующих случаях:

  • строят небольшое по площади здание – гараж, летнюю кухню, баню, хозпостройку;
  • при устройстве мелкозаглубленного фундамента – для террасы, беседки, забора и т.д.;
  • на участок невозможно загнать экскаватор из-за размеров участка. Например, часто вручную копают яму под фундамент на узком участке или если фундамент расположен близко к соседскому участку;
  • не хотят повредить деревья, колодец, имеющееся строение и т.д.;
  • недостаточно места для того, чтобы экскаватор мог выгрузить почвы в стороне от места постройки.

При копке фундамента вручную стенки получатся аккуратнее и ровнее

Достоинства ручной выемки грунта своими руками:

  • аккуратные стенки и дно траншеи;
  • точное соблюдение размеров траншеи;
  • возможность отделить плодородный слой от каменистого и суглинистого;
  • возможность выкопать яму в самом неудобном месте.

Необходимые расчеты

Качественный фундамент дома можно отлить или сложить только в том случае, если:

  • выполнен профессиональный проект на основании точных расчетов;
  • правильно выполнены земляные работы.

Чтобы минимизировать расходы на земляные работы, необходимо правильно рассчитать объем работ и принять решение о применении техники или возможности копки фундамента вручную. Необходимость использования техники напрямую зависит от размеров здания, глубины ленты, объема котлована, плотности грунта и времени года.

Лучше всего, если имеется проект с точными размерами фундамента и щебеночно-песчаной подушки. В любом случае ленту фундамента углубляют в землю на 200 мм ниже глубины промерзания (кроме мелкозаглубленных и плитных оснований). Траншея должна быть шире фундамента – для монтажа опалубки требуется место. Для выполнения гидроизоляции понадобится место, чтобы в траншею мог спуститься человек – т.е. 650-700 мм с наружной стороны фундаментной ленты. При расчете глубины добавляют 300-350 мм – именно столько места займет подстилающая подушка из щебня и песка.


Только после расчетов выбирают способ копки фундамента

Нюансы выполнения работ

Чтобы фундамент в грунте без опалубки стал надежной опорой, учтите такие особенности технологии его строительства:

  1. Свежий залитый фундамент должен быть укрыт. Если стены траншеи защищены пленкой, используют свободные концы данного материала. Иначе бетон укрывают мешковиной или другой тканью.
  2. В жаркую погоду бетону требуется полив для качественного схватывания и вызревания.
  3. В холодное время целесообразно повышать марку бетона, чтобы получить надежный фундамент.
  4. Перед заливкой смеси края траншеи допустимо укрепить разборной полосой из досок или кирпича. Отлитый бетон будет немного выступать над уровнем почвы. После схватывания смеси кирпич и доски убирают.
  5. Минимальная высота слоя при послойной заливке самостоятельно приготовленной смеси – 25 см.
  6. Гидроизоляционные листы рубероида после окончания застывания фундамента заворачивают на ленту и наплавляют на нее.
  7. Для приготовления смеси требуются только чистые компоненты – песок, гравий, воду. Иначе бетон потеряет рабочие характеристики.

На возникающий порой вопрос о том, можно ли заливать фундамент в землю без опалубки, следует определенно положительный ответ. Это подтверждают многочисленные отзывы, в которых описываются примеры и расчеты. Фундамент в грунте без опалубки строить можно, главное учесть особенности технологии и исходные параметры строительного участка.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
