Что собой представляет и как производится крепление траншеи?

Укрепление откосов котлована

Свайное, шпунтовое, анкерное укрепление стенок котлованов и откосов. Закрепление грунтовых оснований методом инъектирования.

• Опыт работы – более 18 лет.
• Выполняем работы по укреплению грунтов, применяя разные технологии, в зависимости от особенностей геологии участка.
• Консультируем по способу крепления откосов котлована, подбирая подходящий для Вас.
• Имеем собственный парк техники: более 20 буровых установок и 10 машин спецтехники.
• Сдаем работы в соответствии с СНИП, СП и РД. Оформляем всю рабочую документацию.
• Несем ответственность за все этапы процесса ограждения.
• Даем гарантии на устойчивость ограждения – 2 года.

Получить коммерческое предложение Задать вопрос специалисту

Осуществляем крепление котлованов более 18 лет!

Производим работы по укреплению стенок котлованов, откосов и грунтовых оснований для:

• крупных строительных организаций, многоквартирных жилых домов, а также офисных центров с подземными парковками в центре города;
• промышленных строительных сооружений и зданий (цеха, заводы, объекты инфраструктуры, технические конструкции).

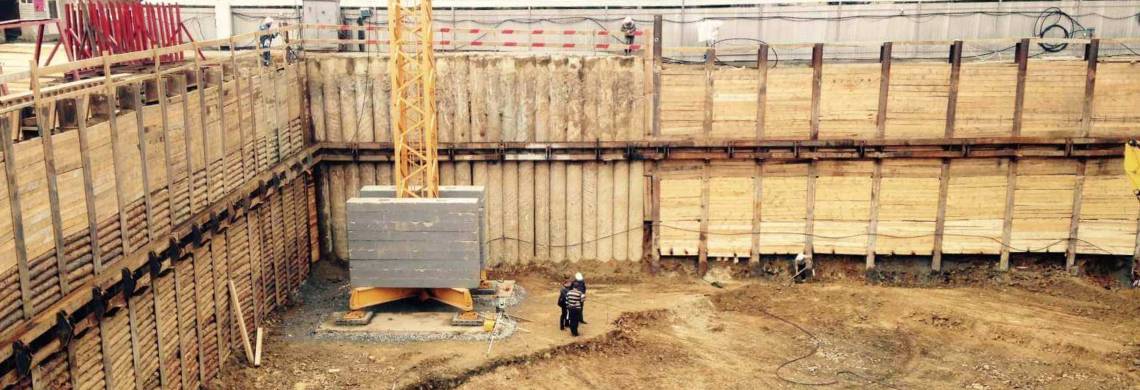

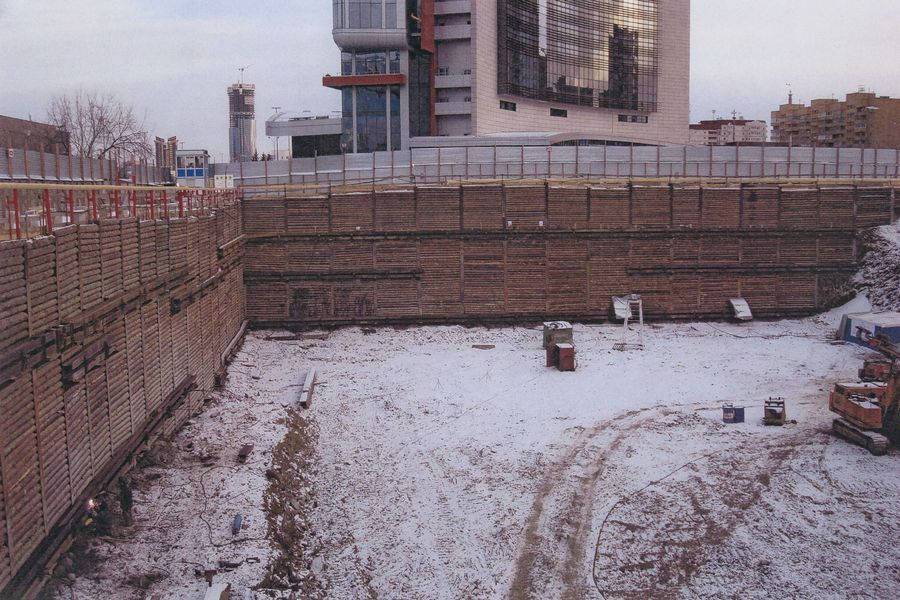

Устройство шпунтового ограждения котлована

Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.

Этапы крепления траншеи шпунтом:

1. 1. Бурение скважин под стальные сваи из двутавра;
2. 2. Монтаж свай, фиксация отсевом;
3. 3. Устройство забирки между сваями из бревна;
4. 4. Устройство опорного пояса из двутавра между стальными сваями.

Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.

Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу. Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.

Этапы устройства ограждения котлованов:

1. 1. Бурение скважин под сваю;
2. 2. Установка арматурного каркаса;
3. 3. Бетонирование сваи;
4. 4. Устройство опорного пояса из двутавра.

Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.

Анкерное крепление стенок котлована

Анкерное закрепление представляет собой цепь горизонтальных грунтовых анкеров по периметру шпунтового ограждения для придания ограждению дополнительной устойчивости. Применяются грунтовые анкеры при возведении крупных сооружений с большой глубиной котлована.

Этапы установки грунтовых анкеров:

1. 1. Бурение наклонных горизонтальных скважин под грунтовые анкера;
2. 2. Цементация и монтаж канатов под анкер;
3. 3. Натяжение грунтового анкера с упором в опорный пояс.

Установка грунтовых анкеров рекомендуется для оснований с высоким риском обрушения.

Инъекционное крепление грунта

Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.

Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован – это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;

ступенчатые.

Котлован

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Ограждение котлованов: преимущества

Рассмотрим, чем выгодно отличается шпунтовое ограждение котлованов:

• ограждение котлованов – обязательное условие при строительстве по соседству с эксплуатируемыми зданиями и без применения шпунтовых свай здесь попросту не обойтись
• способность выдерживать намного большие нагрузки,  в сравнении с любыми другими конструкциями
• надежная защита котлована от оползней (особенно актуально на участках со слабыми грунтами и плывунами)
• возможность погружения шпунта различными методами
• возможность многократного использования шпунта (кроме деревянного)

Рис: Шпунтовое ограждение свайного поля

Свойства, влияющие на сложность работ по копке ямы

Сложность проведения работ по разработке котлована зависит от определенных свойств грунта:

• Влажность – пропорции масс воды, содержащейся в почве, и твердых включений. Выводится в процентном соотношении: меньше 5% — грунт сухой, свыше 30% — влажный, 5-30% — нормальный. Чем мокрее земля, тем труднее ее вынимать. Исключением из правил будет глина – ее проблематичней извлекать в сухом виде.
• Разрыхляемость – свойство грунта увеличиваться в объеме в процессе выемки и разработки.
• Плотность – масса одного кубометра в обычном состоянии. Наиболее плотный и тяжелый грунт – это скальный, легкий – песчаники и супеси.
• Сцепление – степень противодействия сдвигу. Супесчаный и песчаный грунт имеет показатель от 3 до 50 кПа, суглинки – от 5 до 200 кПа. Отсюда следует, что первый вид легче поддается разработке.

3 Определения

В настоящей технологической карте применены следующие термины с соответствующими определениями по ГОСТ Р ИСО 9000-2001: верификация: Подтверждение на основе представления объективных свидетельств того, что установленные требования были выполнены.

документ: Информация и соответствующий носитель.

процесс: Совокупность взаимосвязанных или взаимодействующих видов деятельности, преобразующая входы в выходы.

ГОСТ 25100-95:

грунт: Горные породы, почвы, техногенные образования, представляющие собой многокомпонентную и многообразную геологическую систему и являющиеся объектом инженерно-хозяйственной деятельности человека.

СТО СМК-Г 423.7-2007:

технологический документ: Результат технического документирования процесса труда, содержащий информацию о способах изготовления, сборки, строительства, эксплуатации и ремонта изделий, а также об организации производственного процесса.

технологическая карта: Технологический документ, содержащий описание: операций технологического процесса применяемого оборудования и инструмента.

а также следующее:

траншея; котлован: Выемка в грунте вытянутой (траншея) или прямоугольной (котлован) формы

Разработка и крепление траншей

Геометрические размеры траншей определяют исходя из глубины заложения трубопроводов, требуемой ширины траншей по низу (по дну) и конфигурации стен.

Ширина траншеи по дну складывается из размера трубопроводов и технологических зазоров, обеспечивающих проведение всех строительных работ. Ширину траншеи по дну b (м) в зависимости от наружного диаметра трубопровода D (м) принимают равной: b = D + (0,5. 0,6) м при D ≤0,5 м; b = D + (0,8. ..1,2) м при D > 0,5 м.

Ширина траншеи по дну может уточняться в проекте производства работ, но не должна быть меньше 0,7 м.

Траншеи отрывают с наклонными или вертикальными боковыми стенками. Траншеи с вертикальными стенками более экономичны. Однако из-за опасности обрушения грунта их наибольшая глубина в плотных грунтах без специальных расчетов и крепления стенок не должна превышать 2 м. Поэтому в основном применяют траншеи с откосами (с наклонными стенками), наибольшая крутизна которых в грунтах естественной влажности колеблется от 1 : 0,25 до I : 1,25 (табл. 5.3).

В переувлажненных глинистых и сухих песчаных грунтах крутизну откосов следует принимать, как для насыпных грунтов. Во всех случаях в проекте производства работ необходимо проверять устойчивость откосов с учетом конкретных гидрогеологических условий и наличия временной нагрузки на призме обрушения.

Траншеи с откосами, ввиду их большой ширины по верху, можно разрабатывать только на незастроенных территориях. В стесненных условиях используют преимущественно траншеи с вертикальными укрепленными стенками. В зависимости от глубины траншеи, грунтовых и гидрогеологических условий выбирают вид (табл. 5.4) и конструктивные параметры крепления.

Наибольшее распространение при строительстве водостоков находят закладные крепления, устанавливаемые в траншею по мере разработки грунта. Они состоят (рис. 5.9) из забирки, стояков и распорок. Горизонтальная или вертикальная забирка выполняется из досок толщиной 4—б см, устанавливаемых вплотную одна к другой или с просветами (с прозорами), равными ширине доски.

Горизонтальные доски забирки (рис. 5.9,а) поддерживаются вертикальными стояками, прижимаемыми к стенкам траншеи распорками. Стояки из досок толщиной не менее 5—6 см или труб устанавливают на расстоянии 1,5—2 м по длине траншеи. Распорки из бревен диаметром 12—18 см или труб ставят через 0,6—0,75 м 410 глубине траншеи. В сплошных вертикальных креплениях (рис. 5.9,6) доски забирки через 0,7—1,4 м объединяют горизонтальными поясами (прогонами), прижимаемыми к стенкам траншеи распорками.

Инвентарные крепления состоят из стандартных, чаще всего дощатых щитов и металлических трубчатых рам с винтовыми распорками (рис. 5.9,в). Это сборно-разборные крепления, поэтому они менее трудоемки и материалоемки по сравнению с рассмотренными деревянными креплениями.

Разработка траншей при строительстве водосточной сети осуществляется, как правило, одноковшовыми экскаваторами, оборудованными обратной лопатой или драглайном с объемом ковша 0,25—1 м 3 . Экскаватор с обратной лопатой обеспечивает более высокую производительность и точность копания, однако имеет ограничения по размеру забоя. Поэтому при большой ширине и глубине траншей применяют драглайн. Для разработки траншей с вертикальными укрепленными стенами применяют экскаваторы с грейферным оборудованием.

Экскаваторы непрерывного действия имеют наиболее высокую производительность, однако могут разрабатывать только относительно узкие траншеи с вертикальными стенками, поэтому их применение ограничено раздельными прокладками, в основном кабельных сетей.

Расчет длины и ширины

Прежде чем выкопать котлован под фундамент, вы должны определить его длину и ширину. Они будут зависеть от размеров здания и глубины залегания подошвы конструкции. С размерами постройки всё ясно: параметры фундамента должны оказаться больше ширины и длины фасада на 40 см (для этого необходимо прибавить около 20 см с каждой стороны). Это требование обусловлено тем, что фасадная отделка не должна висеть в пустоте. Но габариты зависят от глубины залегания ещё и в том, что поперечный профиль котлована обладает формой трапеции. Это объясняется тем, что стенки при выемке грунта должны иметь откосы, ведь именно такие правила диктует техника безопасности.

Размеры дома, увеличенные на 40 см, будут проецироваться лишь на дно котлована, тогда как верхняя часть должна оказаться больше этих размеров на величину, которая равна глубине залегания подошвы конструкции. Это позволяет обеспечивать пропорции с 45-градусным уклоном стенок, что защитит стенки от осыпания грунта.

На нулевом уровне ширина и длина котлована будут равны длине и ширине дома, которые увеличиваются на глубину ямы. На уровне подошвы фундамента размеры котлована будут совпадать с параметрами фасада, увеличенными на 40 см. При заглублении подошвы на 0,5 м этим правилом можно пренебречь, при этом котлован будет иметь вертикальные стенки.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Для чего необходима?

После проведения манипуляций с выемкой производится разборка креплений вертикальных стенок котлована.

Само устройство креплений необходимо для фиксации вертикальных стенок и предотвращения их обвалов при рельефных работах по устройству котлована. После завершения таких процедур происходит разборка креплений

Все вспомогательные элементы должны быть осторожно извлечены на поверхность земли

Укрепление стенок происходит в случае, если копка осуществляется на глубине, превышающей норму. Например, в насыпном, гравелистом или песчаном грунте глубина копки не должна превышать 1 метр.

Для других грунтов также действуют ограничения:

• в суглинистых – не более 1,25 м;
• в глинистых – не более 1,5 м;
• в плотных – не более 2 метров.

Если глубина превышает 2 метра в плотных грунтах, то копка и укрепление стен происходит медленно и аккуратно. Процедура последующей разборки регламентируется нормативными документами. Например, в строительстве используют СНиП III-4-80 для соблюдения всех правил безопасности.

Для определения хода работы используется ГОСТ 25-100-95СНиП 12-03-2001СНиП 12-04-2002

Как рассчитать ограждение

Чтобы исключить деформацию стенок ограждающей конструкции после разрытия грунта, необходимо провести несколько расчетов. Они основываются на следующих характеристиках:

1. Тип ограждения.
2. Глубина установки материала.
3. Габариты шпунта.
4. Силы взаимодействия.

С помощью математических расчетов шпунтового ограждения можно определить требуемый диаметр шпунта в месте забивки ниже основания и в подборке распорной системы. Строители используют проверенные формулы или онлайн-калькуляторы, позволяющие получить точный результат за несколько секунд.

Формула расчета выглядит следующим образом: М1 ≤ m/γ * M2, где:

1. M1 указывает на устойчивость к опрокидыванию.
2. M2 определяет удерживающий момент.
3. m указывает на коэффициент условий работы.
4. y является условным обозначением коэффициента надежности.

Что это такое в строительстве: определение и значение слова

Что означает понятие «котлован»? Котлован — это искусственно выполненное углубление (яма) в почвенном покрове, создаваемое для установки фундамента либо другого типа основания под возводимый объекта.

Базовым нормативным актом для проектирования котлована являются правила СП 45.13330, изданные в 2012 году, вышедшие в России на замену советского СНиП 3.02.01 от 1987 года. Контроль за производством работ по обустройству котлована выполняется с применением СП 48.13330. Организация работ осуществляется по СНиП 3.01.01-85*.

Кроме этого, при сооружении котлована должен применяться ГОСТ 12071 от 2014 года по грунтам и СНиП III-4 от 1980 года по технике безопасности. Также при создании котлованов следует руководствоваться рекомендациями ЕНиР по земляным работам и ГЭСН.

Фото котлована:

Земляные работы при устройстве фундамента.

Земляные работы проводятся непосредственно перед началом возведения фундамента. При этом на руках уже должен быть проект, на объект доставлены все материалы, собраны секции арматуры каркаса и щиты опалубки.

● Перед земляными работами должны быть завершены работы по устройству временного дренажа, а контур будущего котлована очерчен песчаной полоской. Траншеи, находящиеся в процессе разработки, не должны быть открытыми продолжительное количество времени.

● Траншею для ленточного фундамента неглубокого типа вполне по силам выкопать вручную, при этом структура напластования естественного грунта нарушается в значительно меньшей степени и нет необходимости в обратной засыпке. Сама монолитная лента фундамента делается без использования заглублённой опалубки прямо в грунте. В случаях, когда проект предполагает наличие подвальных помещений, придётся выкапывать сплошной котлован с применением спецтехники. Если фундамент будет покрываться гидроизоляцией, а основание довольно рыхлое и осыпание неизбежно, то выемка грунта производится на 20 см шире фундамента, зачастую с откосами. Когда котлован серьёзных размеров и со сложной конфигурацией, а его производство предусматривает какую-либо технику и сложные манипуляции, то пространство между стеной грунта и фундаментом необходимо сделать не меньше 60 см с обеих сторон.

Земляные работы для ленточного фундамента.

● Специальная землеройная техника используется в два этапа. На первом этапе производится черновая разработка, а на втором устраняются недоборы. При устранении недоборов постоянно идёт проверка глубины выемки грунта. Бывают случаи, когда стоит оставить защитный слой грунта на стенках и на дне траншеи — обычно не более 15 см. Но сечение котлована или траншеи выполняется до расчётных значений ручным способом.

● Когда произошёл перебор во время выемки грунта, исправить данную ошибку можно лишь путём уплотнения родного грунта до состояния естественного или при незначительном отклонении от нормы дно можно выровнять подсыпкой из гранитного щебня с последующей трамбовкой. На практике процедуру уплотнения исполнить в узкой траншее не представляется возможным. В таких случаях будет логичным произвести углубление всей траншеи до уровня перебора. Монолитный ленточный фундамент будет несколько ниже проектных значений и при наличии благоприятных гидрогеологических условий это не будет критично.

Земляные работы при устройстве фундамента.

● Во время выемки грунта из котлована (или траншеи) его объём увеличивается не менее, чем в полтора раза — поэтому стоит заранее предусмотреть места для его размещения. Выбранный грунт размещается на разные стороны котлована на удалении не менее метра от места выемки — в противном случае своим весом он будет оказывать давление на стенки котлована. ● Дно котлована в обязательном порядке делается строго горизонтальным. Измерения глубины производятся через каждые полметра по всему периметру котлована или траншеи. При измерении глубины делается сноска на то, что 10-15 см глубины уйдёт на песчаную подушку под фундамент.

Устройство распорной системы котлована

Не смотря на все инженерно-технические ухищрения, иногда, особенно для глубоких котлованов в тяжёлых грунтовых условиях и плотной городской застройке, шпунтовое ограждение может оказаться недостаточно прочным для удержания давления грунтовой массы.

На последнем этапе возведения котлована на помощь приходят 2 технологии крепления ограждений.

Вид на распорную систему котлована вблизи автомагистрали и соседних строений

Первая из них — распорная система. По периметру устанавливается обвязочный пояс из металлопроката, равномерно распределяющий нагрузку по всему поясу. В пояс упираются распорки — как между противоположными стенками, так и между дном. Все конструкции выполняются в соответствии с точным механическим расчётом и изложены в ППР (плане производства работ).

Но распорная система крадёт внутреннее пространство выемки, которая и устраивалась специально для свободного манёвра в процессе строительных работ. Особо нагруженные конструкции распорных систем создают невероятно стеснённые условия для строителей. Это сокращает производительность и удлиняет сроки сдачи объекта.

Что это такое?

При появлении воды на строительной площадке, она заполняет все пустоты и полости

Ситуация усугубляется, когда уже уложены трубы канализации, водопровода или газопровода, но обратная засыпка еще не произведена.

Если в траншее лежит электрический кабель, попадание воды в нее крайне нежелательно. Во избежание подобных ситуаций делают водоотлив из траншей.

Водоотлив из траншеи – это отведение и удаление вод, образовавшихся внутри вертикальных и горизонтальных выработок грунта.

Все процедуры по производству временного водоотлива из траншеи осуществляются до начала земляных работ. Для выполнения задачи делают дренажные канавы, а также устанавливают насосы. Если траншея проходит с заглублением, в этом месте монтируют водосборный колодец, который закрепляют досками и засыпают снизу гравием или щебнем.

Зачем нужно организовывать откачку воды?

Основной задачей организации водоотлива является удаление воды, образовавшейся в траншее. Искусственное понижение уровня грунтовых вод заключается в откачке появившейся жидкости.

Чтобы поддерживать надлежащий уровень воды, приемлемый для работы техники и персонала, необходимо постоянно откачивать жидкость из канавы. Для этого используются специализированные насосы, они работают до тех пор, пока все строительные работы по укладке трубопровода и рытью траншеи не будут завершены.

Уход грунтовых вод осуществляется через выемки дна разработанной траншеи, а также через откосы. В процессе эксплуатации такой системы откосы могут разрушаться. Поэтому рекомендуется использовать шпунтовые ограждения стенок траншеи и укрепление.

Как разработать?

Чем и как роют котлован? Рассмотрим основные способы.

Механическая раскопка

На сегодняшний день ручной труд используется все реже. Но, несмотря на это, в некоторых случаях подходит только этот способ разработки котлована.

Для этого грунт проходит предварительную разметку на равные части, которые пластами вынимаются впоследствии при помощи специализированного оборудования, которым чаще всего служат такие машины для рытья, как экскаваторы и бульдозеры. Также здесь нередко оказывают помощь грейдеры и скреперы.

Подробнее о разработке котлована экскаватором расскажет эта статья, о ручной копке — эта.

Гидромеханическая копка грунта

При помощи гидромеханической установки производится активация насосной станции, которая способствует расщеплению земляных частиц за счет мощных водных потоков. Постепенно происходит разрушение грунта и размягчение его структуры, что в дальнейшем позволяет его выкачать другими видами строительного оборудования.

С технологической точки зрения задача обладает повышенным уровнем сложности. На городских территориях это вызвано ограничениями из-за близости между объектами строительства и коммуникациями. Поэтому осуществить подачу больших объемов жидкости в данном случае затруднительно. По этой причине метод используют для построек рядом с реками, оврагами или низинами.

Взрывной метод

Разработка котлована в локациях со скальными породами, земле с содержанием крупных камней или при наличии большого количества пней эффективен взрывной метод.Для этого предварительно производится расчет точного места, где будет произведен взрыв. Как правило, в качестве материалов применяют динамит, тротил или аммонит.

Процедура обеспечивает практически мгновенное перемещение земляных масс.

Нередко этот способ выкопать котлован находит себе место при карьерных работах, а также для получения доступа к породам, которые представляют некую ценность. В городских зонах использование метода ограничено, так как связано с вопросами безопасности населения, различных конструкций, транспортных систем и инженерных коммуникаций.

Комбинированный

Соединение нескольких методов между собой представляют комбинированный вариант. Как правило, встречаются 2 основные схемы:

• механический + гидромеханический;
• механический + взрывной.

Также следует отметить, что в комбинированный хотят вскоре подключить физический и химический методы, которые сейчас находятся на экспериментальной стадии, а затем еще должны будут пройти производственную проверку перед непосредственным внедрением.
