Виды ленточных фундаментов и их характеристики

Какой тип конструкции основания лучше?

Ответ на вопрос, какой фундамент лучше, кроется в экономической обоснованности применения того или иного вида оснований. Ленточный фундамент занимает одну из лидирующих позиций при возведении дачных домов. Все тонкости выбора основания для будущего дома, смотрите в этом видео:

В подходящих почвах лента может быть мелкозаглубленной, что существенно сократит затраты на строительство. Узкий диапазон грунтов сокращает возможности использования данного вида фундаментов. Но это лишний раз подчёркивает, что желание построить именно ленточное основание преобладает при выборе типа конструкции.

Для строительства нечто большего, чем дачный домик. Например, при постройке отапливаемого двухэтажного загородного дома с мансардой, в котором используется кирпичная кладка и железобетонные перекрытия. Потребуется произвести расчёт стоимости ленточного основания и бетонного чернового пола в сравнении с устройством плитного фундамента.

Также потребуется оценить стоимость гидроизоляции и утепления обоих видов оснований. После такого сравнения можно будет говорить о том, какой фундамент выгоднее использовать.

Перед началом строительства требуется пройти большой путь. Иногда он длиннее, чем сам период застройки. От качества проделанной работы на подготовительном этапе во многом будет зависеть и конечный результат.

Важно правильно определить все необходимые требования к зданию, воплотив их сначала в конструкции на стадии проектирования, а затем и в строительстве

Правильная высота над землей

Основание поднимают выше нулевого уровня для достижения таких целей:

  • обустройство цоколя;
  • для защиты конструкции от высокой влажности (минимальная высота 20 см);
  • при возведении свайного и столбчатого фундаментов (возвышение снижает негативное воздействие пучинистого грунта);
  • обустройство подвального помещения – основание по высоте делается согласно проектной документации.

При расчете высоты учитывается возможная усадка строения. Правильное обустройство позволяет исключить разрушение конструкций. Минимальная высота основания составляет 20 см. Рекомендовано возвысить фундамент на 35-40 см от нулевого уровня.

Пример: фундамент из ФБС 10х10

Для своего дома из газосиликатных блоков пользователь нашего портала с ником Жэка888 построил фундамент – ленту из ФБС. Грунт у него на участке пучинистый, глубина промерзания 1-1.2 метра.

Схема работы:

  • Вырыли котлован глубиной 1метр;
  • Сделали ленту без песчаной подушки в шесть прутов арматуры №14. Конструкция устроена на плотном материковом грунте. Ширина 500мм, высота 400мм. Подошва нерасчетная – за это Жэку критиковали на форуме;

Установили в ширину три ряда ФБС 400мм (высота 1800 мм);

  • Снаружи намазали два слоя гидроизоляции;
  • Оклеили ЭППС 20 мм;
  • Засыпали пазухи глиной. Дополнительно утрамовали бульдозером;
  • Сделали армопояс высотой 200-250мм в четыре прута арматуры №16;
  • Залили перемычку над воротами подвала, длина 2800мм;
  • Накрыли плитами перекрытия.

ФБС проигрывает монолитному ленточному фундаменту из-за большого количества швов, они же мостики холода. По известной поговорке, «вода дырочку найдет» — нужно особенно ответственно подойти к вопросу гидроизоляции.

А вот аналогичный по конструктиву фундамент, сделанный пользователем FORUMHOUSE c ником MartynovD: армированная подошва 500х500 — три ряда ФБС — армопояс 400х300-ПБ-74. Плита над дверью лежит на армопоясе, армированом в два слоя по три прута D12, бетон В20.

MartynovDПользователь FORUMHOUSE

Когда строил, много разного народу мимо ходило. И все говорили: «куда такой запас прочности по подошве, по армопоясу и пр». Но я делал в соответствии с проектом.

Плюсы и минусы

Технология устройства ленточного фундамента предполагает создание монолитного основания с помощью бетонного раствора, на котором располагаются стены. Широко используется при возведении под домом подземного гаража, цокольного этажа или подвала. Основным преимуществом является возможность его монтажа практически на любом грунте.

Правильно выполненный фундамент выдержит большие нагрузки

Среди прочих достоинств выделяются следующие характеристики:

  • грамотно рассчитанный и выполненный мелкозаглубленный ленточный фундамент по своей максимальной нагрузке практически не уступает конструкции, собранной из железобетонных плит;
  • фундаментные работы могут быть выполнены самостоятельно, что существенно экономит средства, затраченные на строительство;
  • широкий выбор различных технологий производства позволяет выбрать определённый вид в зависимости от предпочтений и стоимости;
  • ленточные фундаменты можно легко изолировать от влаги и холода ещё в процессе монтажа.

Бутовый фундамент

Бутовый, блочный или монолитно-ленточный фундамент для дома при правильных расчётах, монтаже и качественном материале способен прослужить длительный срок.

Например, первый и последний – до 150, кирпичный – 30 – 40, а сборный бетонный: 50 – 70 лет.

Однако, несмотря на многочисленные преимущества, есть несколько недостатков. Последние по ряду причин могут стать достаточно нерентабельными:

  1. Технология устройства монолитного ленточного фундамента не подходит для некоторых типов грунтов.
  2. Если размеры планируемой постройки значительны, возникает потребность в большом количестве бетона. Так как заливка должна выполняться в один день, приготовить такое количество смеси не всегда представляется возможным, поэтому возникает необходимость обратиться к услугам специализированных компаний и аренде спецтехники.
  3. Устройство ленточного фундамента – достаточно сложная, трудоёмкая работа, выполнить все действия в одиночку не получится. Подробнее смотрите в этом видео:

Ленточный фундамент допускает последующую постройку на нём различных строений, начиная от деревянного и заканчивая монолитным домом.

Уникальность конструкции заключается в том, что по сравнению с плитным монолитным железобетонным основанием работ для его монтажа нужно гораздо меньше.

Тем более, если для основного материала выбраны не бетонные блоки под фундамент, а монолитная конструкция, появляется возможность произвести все действия самостоятельно.

Всё это характеризует ленточные конструкции как наиболее востребованные виды оснований для строительства небольших коттеджных домов, гаражей и любых других хозяйственных построек.

Фото ленточного фундамента

Источники

  • https://GidFundament.ru/lentochnyj/lentochnyj-chto-ehto-takoe.html
  • https://stroim-domik.org/stroitelstvo/fundament/lentochnyj
  • https://kak-sdelano.ru/fundament/lentochnyij-fundament
  • https://DomZastroika.ru/foundation/lentochnyj-fundament-instrukciya.html
  • https://sdelat-dom.ru/stroitelstvo/fundament/lentochnyj-fundament/
  • https://expert-dacha.pro/stroitelstvo/fundament/lentochnyj-f/montazh-lf.html
  • https://stroim-domik.org/stroitelstvo/fundament/lentochnyj/shirina
  • https://DomZastroika.ru/foundation/raschet-shiriny-lentochnogo-fundamenta.html
  • https://stroyka-gid.ru/fundament/kak-zalit-lentochnyiy-fundament.html
  • https://stroim-domik.org/stroitelstvo/fundament/lentochnyj/kak-sdelat-svoimi-rukami
  • https://o-remonte.info/chto-takoe-lentochnyj-fundament/
  • https://GidFundament.ru/lentochnyj/lenta-svoimi-rukami-poshagovaya-instrukciya.html
  • https://www.svoyidoma.ru/lentochnyj-fundament-vidy-plyusy-i-minusy-lentochnogo-fundamenta-ustrojstvo-lentochnogo-fundamenta-svoimi-rukami/
  • https://www.supersadovnik.ru/text/pravilnyj-lentochnyj-fundament-raschet-i-ustrojstvo-1007270
  • https://remlegko.ru/lentochnyj-fundament-dlya-doma.html
  • https://chastnyjdom.ru/lentochnyj-fundament/
  • https://StrojDvor.ru/bez-rubriki/lentochniy-fundament/

Столбчатый фундамент

При создании данного типа фундамента используются столбы, которые заглубляются в грунт и соединяются между собой специальными балками, выполненными из железобетона. Небольшой расход материалов во многом обуславливает минимальные финансовые затраты и, как результат, популярность среди владельцев частных домов и дачных участков.

Столбчатое основание способно выдержать двухэтажную постройку с легкими стенами

Если в ваших планах строительство бани на основе деревянного каркаса, то обратите внимание на этот тип фундамента

Чтобы создать столбы, можно использовать разнообразные материалы:

бетон, древесину сосны или дуба при строительстве небольшой бани;

кирпич, бетон при возведении кирпичной бани;

природный камень при возведении сооружения на основе кирпича и тяжелых железобетонных перекрытиях.

Любая строительная конструкция обладает плюсами и минусами. Столбчатое основание не является исключением.

В качестве сильных сторон стоит указать:

высокую скорость возведения;

бюджетную стоимость и экономичный расход материалов в сравнении с аналогами;

отсутствие необходимости привлечения дополнительной рабочей силы или специальной техники;

возможность использования на участках с нестабильным грунтом и большой глубиной промерзания.

исключение варианта обустройства подвального и цокольного этажа;

склонность конструкции к горизонтальному передвижению;

Ленточный фундамент – этапы возведения

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции.

На ней указываются размеры элементов, что позволит легко провести ее сооружение. По такой же схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

  • подготовка основания;
  • работа с опалубкой;
  • гидроизоляция;
  • армирование каркаса;
  • бетонирование ленточного фундамента;

Подготовка основания

В процессе геологического изыскания нужно определить следующее:

  • тип почвы на уровне подошвы основания;
  • уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими изысканиями будет покончено, приступают к разметке участка. Для этого используют деревянную доску и шнур.

Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

  • съемная, которая изготовляется из деревянных досок;
  • несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом.

Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

  • рабочая продольная арматура диаметром от 12 мм и более;
  • горизонтальные хомуты – от 6 мм;
  • вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

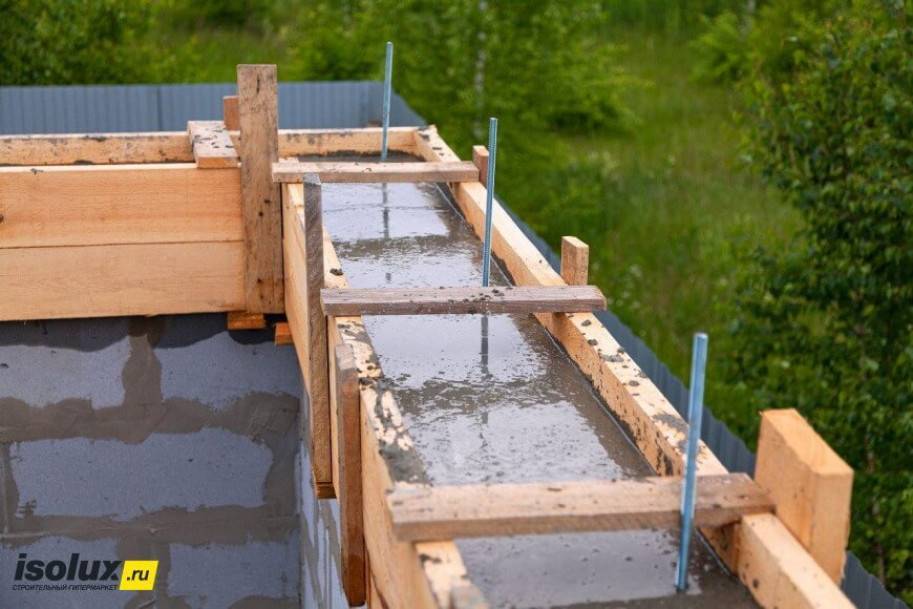

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • заливка проводится в один день. Перерыв не должен превышать двух часов;
  • сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество;
  • бетонный раствор можно сбрасывать с высоты не более двух метров;
  • бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С.

После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Вентиляция фундамента

Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Особенности заглубленного ленточного фундамента

Заглубленный ленточный фундамент относится к числу наиболее популярных моделей обустройства оснований. В этом случае его выстраивают вдоль всего периметра здания, а также, в обязательном порядке, под внутренними стенами сооружения.

Строительство данного типа основания включает в себя большой объем земляных работ. Также к числу особенностей конструкции относятся:

  • большой расход строительных материалов,
  • применение опалубки,
  • затраты времени на застывание бетона и набор проектной прочности смеси.

Этот вариант монолитного основания используют при закладывании массивных сооружений. А также при возведении подвальных помещений

При этом, положительные стороны такого основания привлекают внимание и частных застройщиков. Для малоэтажного домостроения эта конструкция подходит из-за простоты возведения и высоких технических показателей

Фундамент заглубленный ленточный монолитный – это вариант конструкции, который оптимально подходит при грунтах, которые могут спровоцировать неравномерную усадку. Если основание неоднородно и встречаются вкрапления грунтов с различными физико-механическими характеристиками и свойствами, то могут возникнуть различные показатели проседания. Для такой стройплощадки необходимо применять данный фундамент. Опять-таки, будьте внимательны на стадии предпроектных работ!

Большинство домовладельцев и застройщиков выбирают ленточный фундамент с заглублением благодаря возможности обустройства подвального помещения заданных габаритов. При таком подходе, фундаментные стены играют роль внутренних стен подвала. Но, перед принятием решения о подвале, необходимо располагать достоверными характеристиками грунтов, которые получают в результате инженерно-геологических изысканий. Для многоэтажных домов эти работы производят обязательно. При выделении земли для частной застройки геологические работы производят точечно, с составлением детальной карты грунтов. На этой же стадии определяется глубина залегания грунтовых вод.

Особенности заглубленного ленточного фундамента

Период эксплуатации ленточного фундамента составляет 35-55 лет для кирпичного основания, 50-80 лет для сборных бетонных конструкций, и несколько сотен лет при использовании монолитного основания.

Необходимые строительные материалы

Для изготовления ленточного фундамента можно использовать различные строительные материалы, самыми распространенными среди которых являются: железобетон, бутобетон, кирпич и плиты железобетонного типа. Каждый из перечисленных материалов имеет собственные особенности, которые могут оказаться предельно полезными при строительстве.

Стоит обратить внимание на бутобетонный тип фундаментной конструкции. Для изготовления данной конструкции потребуется использование цементного раствора и относительно крупных каменных элементов, вес которых не должен превышать 30 кг

Ленточные фундаменты мелкого заложения.

Применять такую конструкцию на глинистом грунте невозможно, ведь структура грунта при промерзании приведет к разрыву фундамента, что, в свою очередь, губительно отразится на всей постройке.

Ширина стенок полностью зависит от итоговой на него нагрузки: чем больше давления будет оказано на фундамент, тем толще должны быть его стены. Как правило, для таких конструкций использую ширину от 20 сантиметров до 1 метра. Более широкие элементы допустимы, но в этом нет никакой необходимости, а единственное, чего добьется застройщик, – это увеличение стоимости строительных работ.

Железобетонный тип фундаментной конструкции является самым распространенным, тому есть множество положительных причин. Изготавливается такая конструкция из песка, цемента и армированного каркаса, для которого лучше всего использовать арматуру сечением до 12 миллиметров.

Главная особенность такого ленточного фундамента заключается в его относительно низкой стоимости, предельно высокой прочности и в возможности организации сложных форм.

Ширина стенок конструкции выбирается в зависимости от возможных нагрузок здания, что говорит о детальном просчете всего строительного процесса. Глубина заложения обозначается по принципу проверки грунта. Сухие типы грунтов не требуют глубокого заложения, и наоборот.

Схема опалубки ленточного фундамента.

Кирпичные типы конструкций используются редко, так как для их организации требуется соответствующий грунт и легкие стены будущего дома. Минус такого материала заключается в том, что кирпич довольно неустойчив к влаге и морозам. Если от влаги его можно защитить путем гидроизоляции, то промерзание грунта преодолеть практически невозможно. По этой причине использование такого фундамента при углубленной конструкции исключено.

Железобетонные плиты используются при организации сборных конструкций, которые были описаны выше. Прочностные характеристики данного варианта вполне приемлемы для частного типа строительства, но не стоит забывать про завышенную стоимость организационных работ. Материалами в данном строительстве являются специальный блок и плиты, которые изготавливаются на предприятии и доставляются на место строительства в готовом виде.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Мелкозаглубленные и заглубленные ленточные фундаменты

По глубине заложения ленточные фундаменты могут быть мелкозаглубленными и заглубленными.

Мелкозаглубленным считается фундамент, глубина заложения которого не более 50-60 см.
На мелкозаглубленном ленточном фундаменте строят легкие деревянные или каркасные дома, гаражи, заборы. Если планируется кирпичный дом, то он может иметь не более одного этажа.

Мелкозаглубленный фундамент следует возводить на прочных грунтах. Прочными называются грунты, слабо подвергающиеся пучению. Пучение – это увеличение объема грунта при его промерзании. Подходящими для ленточного фундамента мелкого заглубления являются песок, щебенка и каменные породы. Глина и суглинок могут быть основанием для обустройства мелкозаглубленноголенточного фундамента только при условии низкого уровня залегания грунтовых вод.

Мелкозаглубленный ленточный фундамент на склоне возможен только на стабильном грунте. В случае наличия признаков техногенности и пучинистости грунта, основание должно хорошо заглубляться. Вес здания при этом не имеет решающего значения.

Заглубленный ленточный фундамент имеет высокую прочность, поэтому его закладывают под строения, имеющие большой вес. Низкий уровень залегания грунтовых вод позволяет возводить дома с заглубленным ленточным фундаментом на песчаных, глинистых, суглинистых и каменистых почвах.

Заглубленный ленточный фундамент сооружается таким образом, что глубина его заложения ниже уровня промерзания почвы. При различных условиях она может быть от 70 до 1500 см и более.

Заглубленный фундамент может служить стенами для подвала.

Типы ленточного фундамента

Рассмотрим три основных типа комбинированных ленточных фундаментов: свайно-ленточный, столбчато-ленточный и плита на ленточном фундаменте.

Какие бывают конструкции

Фундаменты разделяют по нескольким критериям. Если учитывать глубину залегания, то здесь выделяют такие виды конструкции:

  • заглубленные – устраиваются на 25-30 см ниже уровня промерзания грунта и для больших домов и тяжелых строений;
  • мелкозаглубленные – общая глубина 55-60 см, что достаточно для легких каркасных сооружений.

По конструкции разделяют два типа основания:

Монолитная лента. Применяется для разных строений. Делают из бетонного раствора с армированием. К сильным сторонам относят простоту возведения, прочность и долговечность. Заложение проводится после исследования участка и подсчета параметров конструкции. Для решения вопроса используют уравнения, программы (лира) и калькулятор

Внимание обращают на количество кубических метров бетона. Стоимость куба зависит от соотношения ингредиентов.
Сборный фундамент

В малоэтажном строительстве применяется редко. Состоит из готовых бетонных блоков, производящихся на заводе. Их привозят на строительную площадку, где устанавливают в заранее подготовленную траншею. Стыки между блоками заполняются бетонным раствором. Не рекомендовано использовать в местности с нестабильным грунтом.

Сборные конструкции применяют для возведения двух- или трехэтажных загородных домов и массивных коттеджей.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
