Как сделать бетонную лестницу своими руками

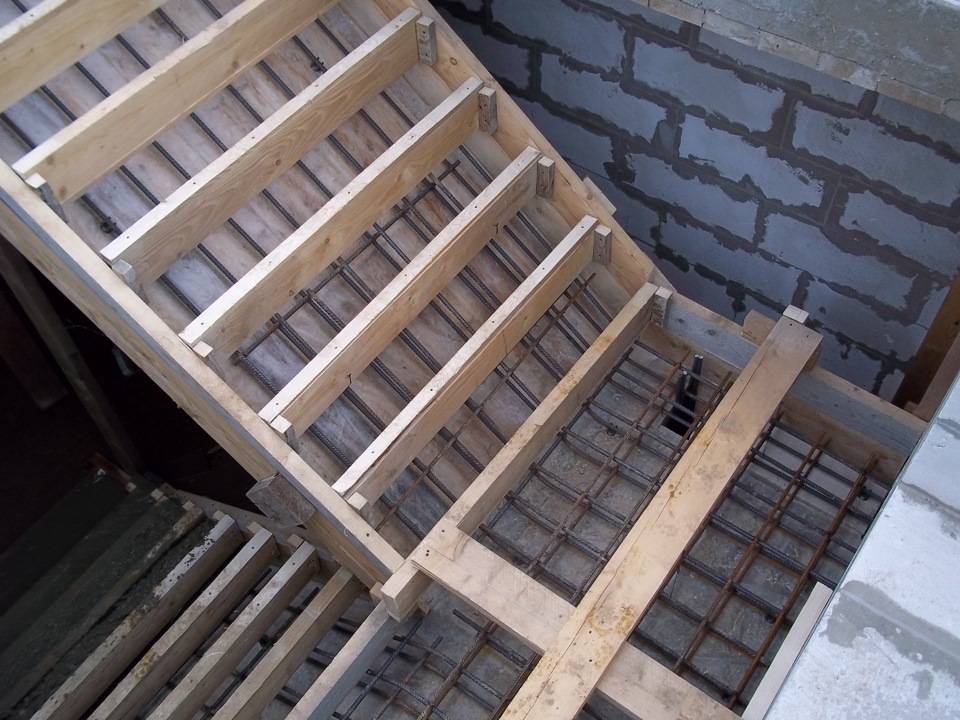

Набор арматурного каркаса: скелеты в шкафу

Старые бетонщики именно такими неприглядными названиями и окрестили две основные операции. Наборкой опалубки «сколачивали гроб или шкаф», а увязкой арматуры укладывали туда «скелет». И наименования очень верные по сути.

Именно от прочности и качества скелета напрямую зависит продолжительность жизни лестницы. Основные приёмы вязки арматуры достаточно широко известны и доступно описаны.

Повторим, что коренные узлы нелишне сварить электродуговой сваркой, а клетки плоскости связываются петлевым узлом вязальной стальной проволокой. Она в производственных условиях подвергается среднетемпературному отжигу, что обуславливает стали высокую пластичность и мягкость.

Закладывая нижний слой арматурной сетки, не забывайте равномерно вывесить её над «подошвой» на расстояние минимум 30 мм.

Это легко обеспечить «контрольками» — проволочными или пластиковыми проставками заданной длины, которые закладываются в местах соединения арматурных прутьев

Толщину арматурной сетки и размер ячейки выбирайте, исходя из разумных экономических потребностей и конкретной конструкции изделия.

При наборе каркаса, обязательно закрывайте пробками будущие технологические  каналы и гнёзда закладных элементов. При этом, заранее подготовленный технологический эскиз или чертёж будущего изделия будет как нельзя кстати.

Армирование

Армирование любой конструкции из бетона железобетоном повышает его прочность. Первый слой арматуры укладывается на расстоянии около 30 мм от основания опалубки, сооружается сетка из прутов с квадратными ячейками шириной и длиной 150-200 мм. Под конструкцию можно подложить небольшие ступеньки или кирпичики. Продольные прутья могут быть толще, чем поперечные, поскольку на них приходится большая нагрузка. Хотя чаще всего используют арматуру одинакового диаметра, например, 14 мм.

Рекомендуется соединять арматуру между собой специальной проволокой, сварка может ослабить всю конструкцию. Для усиления лестничного марша можно выложить металлическую сетку в два слоя. При этом второй ряд нужно расположить на 30-40 мм выше первого, а сделать его можно из прутьев диаметром 6 мм с шириной ячеек 150×150 мм.

При укладывании арматурной сетки нужно следить, чтобы ее края находились на расстоянии 20-50 мм от боковой опалубки. Таким образом, прутья будут защищены толстым слоем бетона от внешних воздействий, которые могут повлечь за собой коррозию и разрушение арматуры.

Технические нюансы: коротко о главном

В основных аспектах вопроса: лестницы бетонные — как правильно заливать, мы разобрались. Остались нюансы:

  • В целом, изготовление лестницы из бетона на второй этаж, по технологии не отличается от изготовления лестницы для крыльца дома. Из особенностей необходимо отметить следующее. Марка готового бетона не должна быть ниже В-15
  • В качестве инертного наполнителя при самостоятельном приготовлении бетонной смеси желательно использовать гранитные щебни фр.5-25 с минимальным содержанием лещадных и пылевидных включений. В качестве песка приветствуется использование обогащённых кварцев с модулем 0,8-1,1.
  • Как залить ступеньки из бетона раствором такой густой консистенции? На начальном этапе без сноровки не обойтись, а дальше наработанные навыки сделают своё дело, и бетон польётся как по маслу.
  • При подготовке основы нельзя использовать полы нижнего этажа, теплоизолированные с использованием пенопластов, минват, и тому подобных материалов. В противном случае, необходима срезка изоляционного сэндвича, и заливка полнотелой армированной несущей плиты.

Не допускается расположение лестничных маршей под углами сверх критических значений.

На этом примере можно наглядно посмотреть выбор рационального и комфортного угла наклона

Прогрессивным шагом при наборе силового каркаса, следует считать использование не резаной, а гнутой по профилю конструкции арматуры.

При увеличении затрат на изготовление каркаса, на несколько величин увеличивается общая прочность будущей лестницы

Это на порядок снижает возникновение внутренних напряжений и повышает общую устойчивость силового каркаса на разрыв, излом и скручивание. Сгибание арматурного прута удобно проводить при помощи роликово-рычажных приспособлений.

Такое приспособление позволяет получать рациональный угол сгибания прута на различном плече

Не стоит забывать о правиле «одного дня» — то есть всю конструкцию необходимо залить единовременно, без разрыва во времени. Ну и, помним о порядке снизу верх. Это позволит избежать появления пустот и полостей

Видео: заливка бетонной лестницы можно просмотреть несколько раз, акцентируя внимание на важных моментах

В заключении необходимо отметить, что изготовление лестницы из бетона своими руками при соблюдении основных технологических приёмов, не является каким то сложным процессом.

Однако следует помнить, что отечественный законодатель чётко регламентировал проведение таких работ государственными стандартами 9818-85 «Марши и площадки лестниц железобетонные», что необходимо учитывать при проведении самостоятельных работ, и тогда заливные лестницы из бетона будут служить верой и правдой долгие годы.

Облицовка бетона деревом

Способов укладки древесины на бетонное основание всего два:

  1. на лаги;
  2. на фанеру.

Точно так же они работают и на лестничных маршах. Несколько усложняется процедура подготовки и устройства лаг, но технологии в целом те же.

Оба процесса довольно трудоемки и дорогостоящи. Следует отметить, что облицовка конструкции деревом — процедура не из дешевых. С одной стороны, это обусловлено тем, что цена на натуральное дерево довольно высока, а с другой – высокой трудозатратностью.

Независимо от того, какой способ монтажа доски будет выбран, следует соблюдать несколько основных требований к материалу и очередности ведения работ:

  • Для устройства ступеней необходимо выбирать прочную древесину, так как лестница – это место с повышенным уровнем нагрузки.
  • Облицовка ступеней лестницы деревом должна производится материалом, толщина которого не менее 3 см, иначе прочность ступеней не будет соответствовать требованиям эксплуатации.
  • Работы по укладке отделочного материала на ступени производятся после окончания всех отделочных работ на верхнем этаже.
  • Максимально допустимое отклонение по высоте ступени составляет 0,5 см. Если данный показатель нарушить, пользователи лестницей будут постоянно спотыкаться.


Перед началом работ конструкцию следует очистить и осмотреть

Подготовка бетонных ступеней

Подготовительный этап всегда начинается с осмотра и замеров конструкции. При значительной степени разрушений, или в случае, когда обнаружена значительная разница в высоте подступенков, следует установить опалубку и исправить недочеты новой заливкой. Несмотря на то, что это довольно трудоёмкий процесс, в результате он более экономически выгоден.

Этапы проведения подготовительных работ:

  1. Производятся замеры всех ступеней и фиксируются самые большие размеры. Все остальные ступени подгоняются под данные параметры.
  2. Устанавливается съемная опалубка и выполняется заливка. При слишком большом разбеге, следует использовать армированный раствор.
  3. После полного схватывания раствора заливки, опалубка снимается, ступени очищаются от пыли и грязи.
  4. Поверхность бетона обрабатывается грунтовкой глубокого проникновения в несколько слоев.


При необходимости, размеры ступеней и их форма выравниваются заливкой в опалубку

Устройство облицовки

Внимание! Нельзя крепить доски прямо к конструкции избетона. Необходимо создать своеобразную буферную зону: бетон практически статичен, а дерево — живой и подвижный материал. Таким буфером может быть подложка из фанеры или устройство лаг

Таким буфером может быть подложка из фанеры или устройство лаг.

Если для материала подложки выбрана фанера, то очередность выполнения работ следующая:

  1. Выпиливаются проступи и подступенки по размеру ступеней. Фанера для данных работ выбирается влагостойкая, толщиной 1 – 1,5 см, и предварительно пропитывается защитными составами.
  2. Крепить фанерные части на бетон можно на клей, мастику или саморезами. Можно применить несколько способов крепления одновременно.


Фанерная подложка для дальнейшего монтажа деревянной обшивки ступеней

  1. После схватывания клея, на фанеру крепится доска обшивки. Работы начинают с нижней ступени с вертикальной части – подступенка.
  2. Все крепежные саморезы необходимо утопить в массив доски. По окончании работ, места с саморезами шпаклюются и зачищаются.
  3. После завершения работ по устройству ступеней, материал очищается, и покрывается выбранным лаком.
  4. Элементы перил монтируются уже лакированными.

Для понимания того, как отделать подобное сооружение деревом при помощи лаг. Процедура остается прежней, только вместо проклейки ступеней фанерными листами, крепятся бруски, формирующие форму и размеры ступеней. Бруски обрабатываются и грунтуются, после чего к ним крепятся доски.

Подробнее ознакомиться с тем, как обшить деревом лестницу с устройством каркаса из лаг, можно, посмотрев видео в этой статье.

На заметку! Обшивка такого сооружения деревом своими руками не потребует наличия значительных навыков по работе с древесиной, если заказать готовые проступи, подступенки, перила и балясины в столярной мастерской.

Отделка лестницы мягким материалом

Другим недорогим и нетрудоемким способом финишной отделки ступеней является покрытие их мягким материалом. Лестницу с эластичной облицовкой легко содержать в чистоте, а ковровое покрытие является теплым и хорошо поглощает звуки.

Отделочный материал нужно тщательно приклеить к ступеням: в случае отслаивания каких-либо фрагментов возникает угроза споткнуться и упасть.

Рулонный материал — тонкий и эластичный. Его можно класть, не разрезая, но подступенок отделанной таким образом лестницы должен быть защищен специальным профилем из металла или композита.

Товары для Авто

Если это твердая облицовка, то ее придется разрезать, при этом каждую ступень следует укладывать отдельно.

Какое рулонное покрытие подходит для лестницы?

Ковровое покрытие должно легко чиститься и быстро сохнуть: таким условиям соответствуют покрытия из полипропилена и полиамида. Не следует выбирать покрытия с длинным ворсом или на толстой подкладке, например из войлока.

Для лестниц не подходят шерстяные покрытия, поскольку они легко загрязняются и их трудно чистить. Также лучше не выбирать акриловые -они имеют низкую прочность.

Ковровые покрытия, предназначенные для лестниц, дополнительно усилены. Лучше выбирать те из них, которые маркированы специальной пиктограммой.

Эластичные покрытия должны быть устойчивыми к стиранию, нескользкими и трудновоспламеняющимися. Таким требованиям соответствует каучуковое покрытие. В то же время лучше не применять виниловое покрытие, поскольку оно неустойчиво к появлению вмятин, а крем для обуви может оставлять на нем трудновыводимые следы.

Декоративная отделка

Изготовление монолитных армированных лестниц из бетона — это длительный процесс. После того как раствор затвердеет и по нему можно будет передвигаться, должно пройти не менее месяца, чтобы конструкции можно было придать окончательный вид.

Прежде всего, одним из важнейших условий является монтаж лестничных ограждений и перил. Можно заранее произвести их монтаж и закрепить в бетоне опоры для поручней. Если этого не было произведено, монтаж выполняется после укладки чистовых ступеней.

Отделка монолитных лестниц может быть выполнена следующими материалами:

  • дерево;
  • МДФ;
  • ковролин;
  • плитка;
  • камень.

Декоративная отделка бетонной лестницы с помощью разных материалов

В зависимости от лицевой облицовки подбираются ограждения. Здесь можно сочетать дерево и металл, пластик, стекло и т. д. Чтобы ступени были удобными и ровными, необходимо сгладить дефекты, оставшиеся после заливки бетона. Для этого по поверхности лестницы распределяют стяжку или создают дополнительный настил из фанеры.

Если технология соблюдалась в полной мере, лестница прослужит вам не одно десятилетие. Монтаж подобных конструкций подходит как для общественных зданий, так и для жилых домов.

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

  • косоуры;
  • подступенки;
  • проступи;
  • перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

  1. электрический лобзик;
  2. молоток;
  3. шлифовальную машинку;
  4. дрель;
  5. уровень;
  6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Отделка лестницы из бетона, фото

После того, как бетон полностью созрел, что займет около 3-4 недель при комнатной температуре, можно начинать следующий этап работ. Можно выполнить отделку лестницы из бетона своими руками.

Основные принципы:

  • проводится разопалубка;
  • поверхности и закладные обрабатываются шлифовальной машиной для формирования идеально гладкого покрытия;
  • материал подбирается в соответствии с собственными предпочтениями: керамическая плитка, дерево (сосна, лиственница, дуб), керамогранит, декоративный камень, ковролин, подступенок часто отделывается мозаикой;
  • ограждение может быть сборным, сварным, комбинированным, сборным, деревянным.

На этапе проектирования следует предусмотреть толщину отделочного материала, так что вариант лучше выбрать заблаговременно.

Этапы отделки лестницы натуральной древесиной

В монолитном строительстве трудно достигнуть идеального соотношения ступеней, тем более, если работы ведет новичок. После того, как материал готов к отделке, замеряются все ступеньки. В качестве контрольной выбирается самая высокая, под размеры которой подгоняются все остальные. Для этого используется самовыравнивающаяся смесь для пола.

Если перепад небольшой, раствор наносится на проступь. В обратном случае устанавливается фанерная опалубка 4 мм. Верхняя кромка должна совпадать с требуемой высотой ступени. Крепеж производится дюбелями.

Перед заливкой смеси поверхность ступеней рекомендовано прогрунтовать. Работы продолжаются после полного высыхания раствора. Когда поверхность готова, на ступенях фиксируется влагоизолирующий слой из фанеры.

Укладка фанеры производится так:

  • поверхность обрабатывается грунтом, который должен просохнуть;
  • согласно размерам ступеней, из листа фанеры вырезаются заготовки (толщиной 10-15 мм);
  • на ступень наносится клеящая мастика, сверху выкладывается заготовка, производится фиксация дюбелем;
  • материал выкладывается по уровню.

Для монтажа перил, согласно стандарту, этот элемент должен быть соединен с арматурным каркасом марша. После монтажа каркаса следует приварить крепления, на которые будут монтироваться балясины

Обшивка

Обшивку можно заказать в мастерской или изготовить собственными руками. Если проступь отличается сложной формой, рекомендовано предварительно сделать шаблон из плотного картона или фанеры, что облегчит процесс.

Последовательность действий:

  • работы начинаются снизу;
  • на нижний торец подступенка устанавливаются три болта, d 6 мм, с выступом 6-8 мм;
  • шляпки срезаются;
  • совместив бетонный и деревянный подступенок, намечаются те места, куда встанут болты;
  • на месте высверливаются отверстия необходимого диаметра и заполняются эпоксидной смолой;
  • ставится обработанная клеем облицовочная доска;
  • в том месте, где в ступень будет опираться подступенок, вырезается паз;
  • на ступени закрепляется второй подступенок при помощи саморезов;
  • паз и фанера промазываются клеем и устанавливается первая ступень;
  • работы проверяются по уровню.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Особенности бетонных лестниц

Сегодня бетонные лестницы считаются прочным материалом. При использовании современных технологий им можно придать любую форму

При изготовлении важно помнить следующее:

  • использовать высококачественный бетон;
  • создавать каркас из прочной арматуры;
  • для удаления пустот в бетоне, использовать специализированную вибротехнику.

Железобетонные лестницы, смонтированные по всем правилам, обладают такими преимуществами:

  • высоким запасом прочности;
  • надежностью;
  • безопасностью эксплуатации;
  • устойчивостью к влаге;
  • стойкостью к низким или высоким температурам;
  • пожаробезопасностью (бетон не горит);
  • отсутствием необходимости выполнения профилактических работ;
  • низкой стоимостью эксплуатации;
  • возможностью любого декоративного оформления;
  • значительной грузоподъемностью (можно переносить тяжелые грузы);
  • длительным сроком службы.

Из недостатков бетонных лестниц отметим:

  • сложную установку, которая доступна лишь специалистам;
  • громоздкость, большой вес сооружения;
  • необходимость декорирования невзрачного исходника.

Благодаря преобладанию преимуществ над недостатками, конструкции нашли широкое применение в различных типах строений.

Возведение лестницы из бетона на второй этаж частного дома

При сооружении лестницы из бетона нужно внимательно изучить требования действующей нормативно-технической документации.

Расчет одномаршевой бетонной лестницы

Расчет угла наклона бетонной лестницы

Изначально нужно осуществить ряд подготовительных работ:

  • выбор конструкции;
  • теоретический расчет прочности пролета;
  • определение номенклатуры и количества необходимых стройматериалов и комплектующих изделий.

Далее приступают к разработке конструкторской документации исходя из следующих правил:

  • Угол наклона лестничного марша должен находиться в пределах от 25 до 45°. Предпочтительным вариантом является угол наклона 45°, при котором лестница наиболее удобна и безопасна в эксплуатации. Однако во многих случаях угол наклона лестницы принимают равным 25 и 35°.
  • Исходя из угла наклона лестницы и зная ее высоту, определяют высоту и ширину ступеней. Оптимальными размерами ступенек считаются: высота подступенка -17 см, а ширина проступи (размер от края ступеньки до подступенка) – 29 см. Число ступенек для одномаршевой конструкции не должно превышать 18, в остальных случаях не больше 16. Определяя количество ступеней, их геометрические размеры можно изменять в пределах 3 см.
  • Ширина марша в каждом конкретном случае определяется индивидуально. Если лестница будет расположена между двумя стенами, ее ширина принимается равной расстоянию между стенами. Когда одна сторона марша висит в воздухе,ширина должна составлять примерно 80-90 см.
  • Размеры лестничной площадки, которая примыкает к двери, должны быть достаточными для того, чтобы на ней свободно разминулись два человека и могла беспрепятственно открываться дверь.

Соблюдение перечисленных параметров позволит сделать пользование лестницей комфортным и безопасным.

Изготовление опалубки

Опалубка для межэтажной лестницы

Чтобы сделать бетонную лестницу своими руками, понадобится изготовить и установить опалубку. Для этого нужно подготовить:

  • водостойкую фанеру толщиной не менее 12 мм;
  • обрезные строганые доски толщиной 25-30 мм;
  • брус сечением 100х100 мм;
  • стальные уголки и саморезы для дерева;
  • сетку из арматуры диаметром 10-12 мм и размером ячейки не более 5х5 см.

Сетку связывают мягкой проволокой диаметром от 0,7 до 1,0 мм. Размер ячейки при этом должен иметь размер 5х5 см.

Соединение элементов опалубки между собой осуществляют саморезами, что значительно облегчит разборку по окончании работ.

Опалубка для криволинейной лестницы

Опалубку железобетонной лестницы своими руками собирают в следующем порядке:

  1. Устанавливают нижнюю часть, представляющую собой набор щитов, собранных из листовой фанеры и/или досок. При этом ее укладывают на подпорные бруски под заданным углом наклона. Количество и шаг установки брусков должно совпадать с количеством и шагом ступенек.
  2. Монтируют боковые части опалубки. Если одна сторона лестницы примыкает к стене, устанавливают только одну боковую часть.
  3. К боковым частям опалубки стальными уголками крепят доски или фанерные листы, формирующие подступенки, количество и размеры которых должны соответствовать расчетным значениям.
  4. Все стыки, обращенные к бетону, зачищают и заглаживают цементно-песчаным раствором.
  5. Пролеты в несколько ступеней укрепляют армирующей сеткой, установленной на специальных пластмассовых подставках. Высота установки 2-3 см от поверхности опалубки, обращенной к бетону.

Заливка бетоном

Заливка бетоном опалубки

При заливке бетона в опалубку необходимо соблюдать следующие требования:

  • заливать бетон начинают с нижних ступенек;
  • заполнение опалубки бетоном осуществляется безостановочно;
  • в процессе заливки раствор необходимо тщательно утрамбовывать по всей площади залитой конструкции;
  • поверхность каждой ступени выравнивают и заглаживают, добиваясь при этом горизонтальности;
  • лестницу укрывают полиэтиленовой пленкой на 5-7 суток и в жаркую погоду регулярно смачивают водой.

Заливают конструкцию тяжелым бетоном марки М200. Изготовить его можно и самостоятельно исходя из следующих пропорций:

  • цемент М400 – 1 кг;
  • промытый и просеянный речной песок – 2,8 кг;
  • гранитный щебень (фракции 10-20 мм) – 4,4 кг;
  • пластификатор (жидкое мыло) – 10 мл;
  • вода – 0,7 л.

Демонтаж опалубки

Опалубку разбирают не ранее, чем через 25-28 суток. Это расчетное время застывания бетона при температуре окружающего воздуха 20-25°С. За это время бетон наберет 70-80% марочной прочности.

В процессе работы не допускается образование трещин и сколов.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
