Как сделать кирпичный мангал своими силами?

Уход за мангалом

Чем чаще используют мангал, тем больше вероятность того, что он потеряет свой блеск. Для очистки существующих металлоконструкций можно использовать проволочную щетку.

Данный совет особенно актуален для мангалов с коптильней. Только это должна быть отдельная щетка, которую используют лишь для мангала. Обязательно следует соблюдать гигиену и не чистить щеткой, предназначенной для хозяйственной деятельности.

Иногда жар уменьшает кирпичный раствор быстрее, чем ожидалось. Эта усадка может привести к небольшим трещинам в разных местах мангала. Это не очень большая проблема. В интернете можно найти много статей, видео и фото, на которых показано устранение трещин на мангалах из кирпича.

Достоинства и недостатки

Достоинства:

  • прочность, надежность;
  • удобство готовки пищи;
  • кирпич не так сильно нагревается, как металлические конструкции, что делает его безопасным для пользователей;
  • возможность расширить конструкцию, пристраивая дополнительные отделения;
  • привлекательный, солидный внешний вид.

Недостатки:

  • кирпичный мангал — стационарное сооружение, которое нельзя перенести на другое место;
  • необходимо обеспечить допустимые расстояния от построек, заборов, дорог и прочих элементов благоустройства участка (как своих, так и соседских);
  • для крупных построек надо делать фундамент, хоть и небольшой.

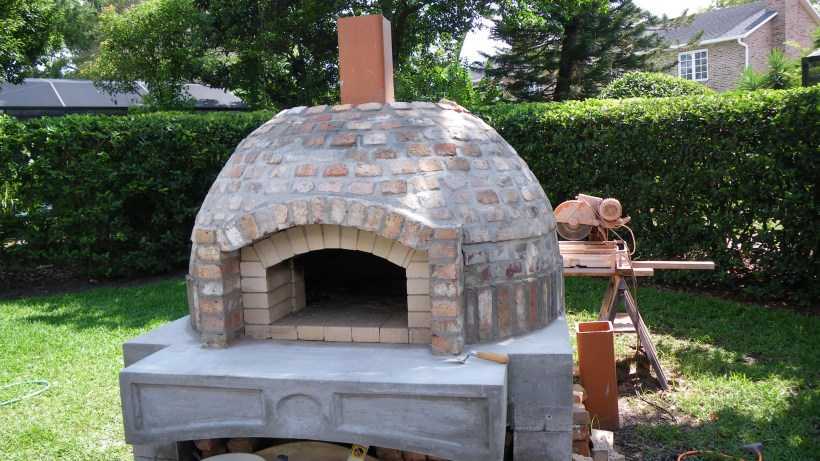

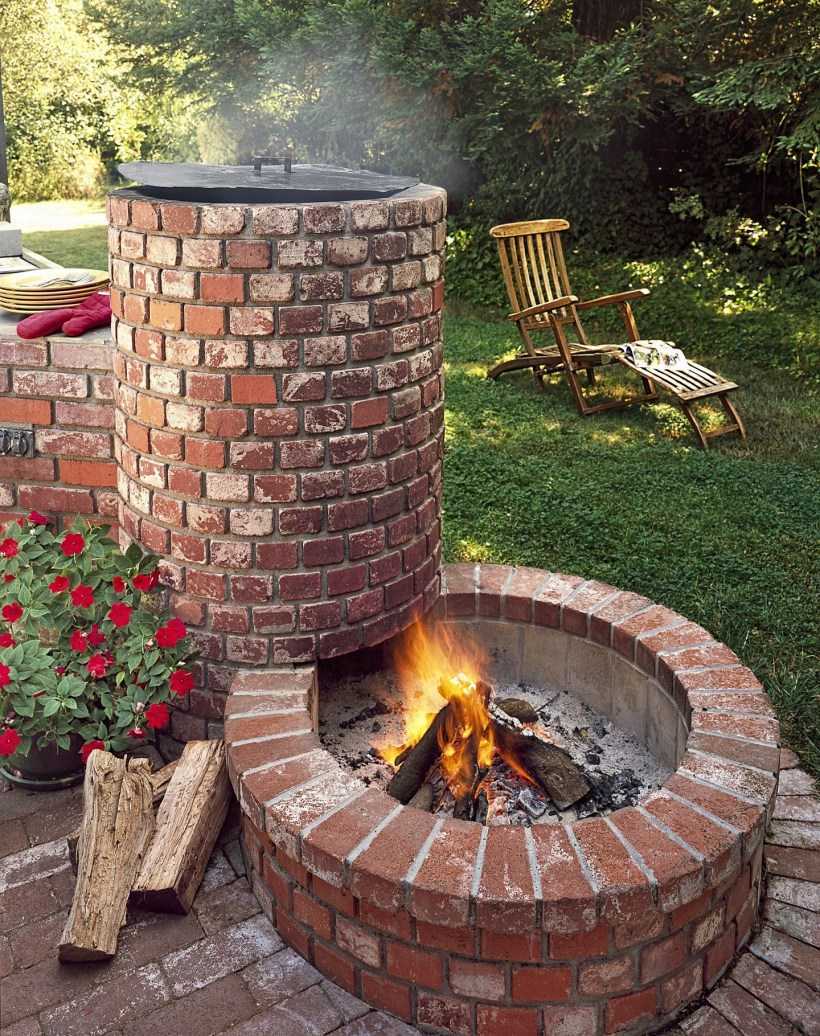

Интересные проекты для создания мангала, печи или барбекю из кирпича

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция

Основные критерии выбора качественного кирпича:

  1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
  2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
  3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
  4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию    щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии

Как соорудить основание для простого мангала из кирпича своими руками

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

  • снимается плодородный слой почвы;
  • формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
  • дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

  1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
  2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
  3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
  4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
  5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
  6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

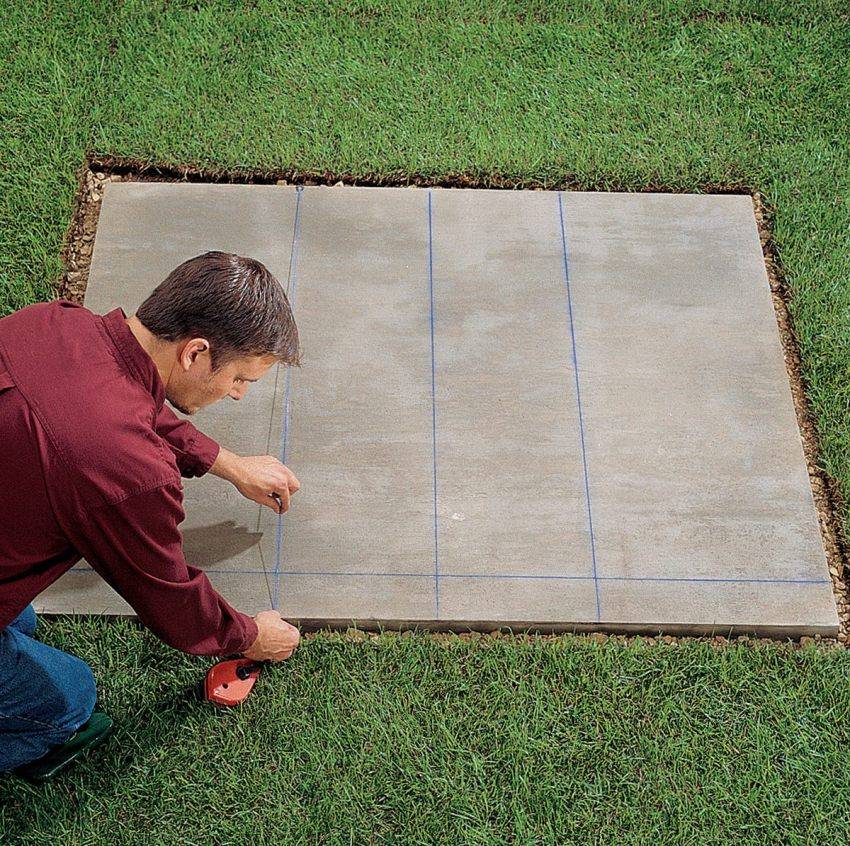

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

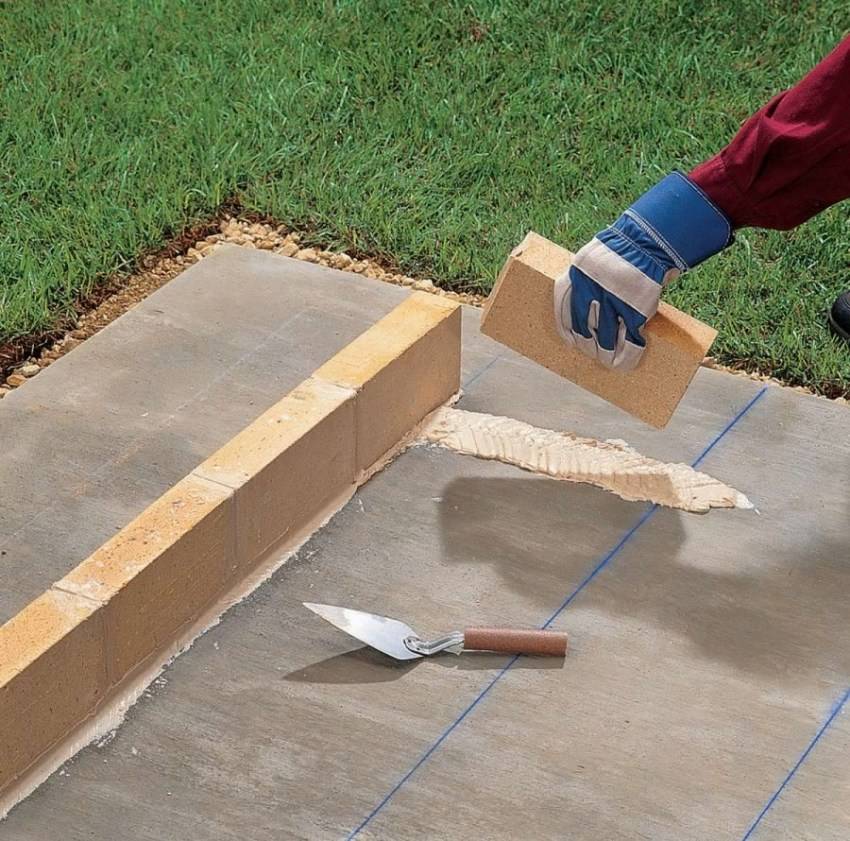

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

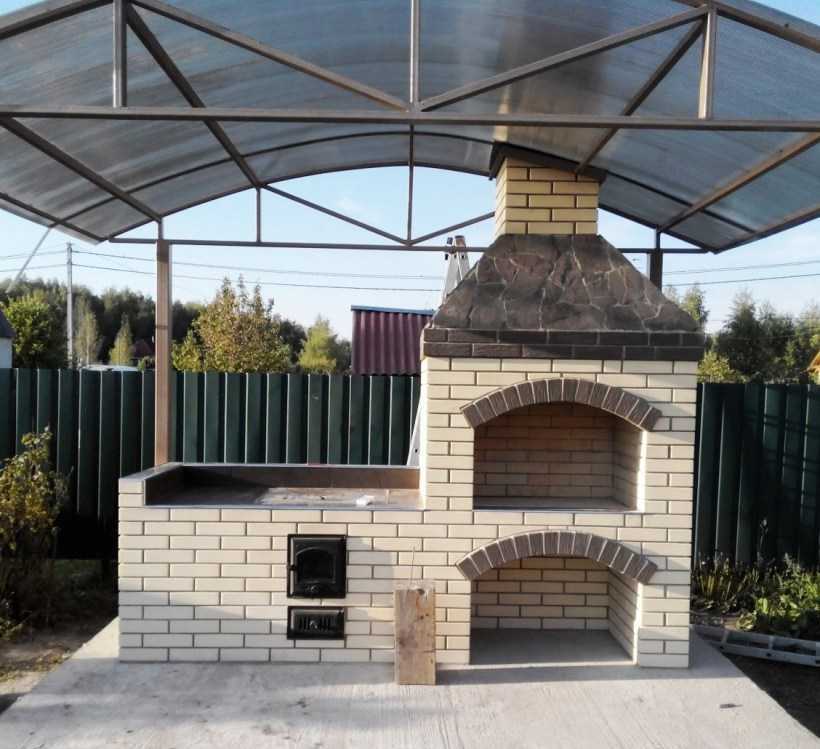

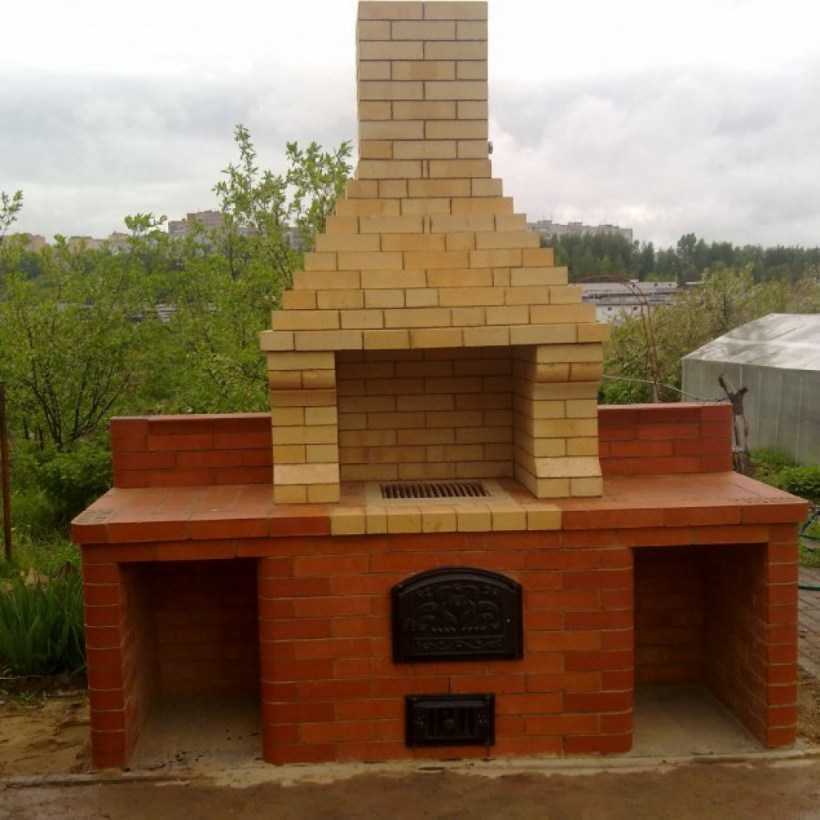

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

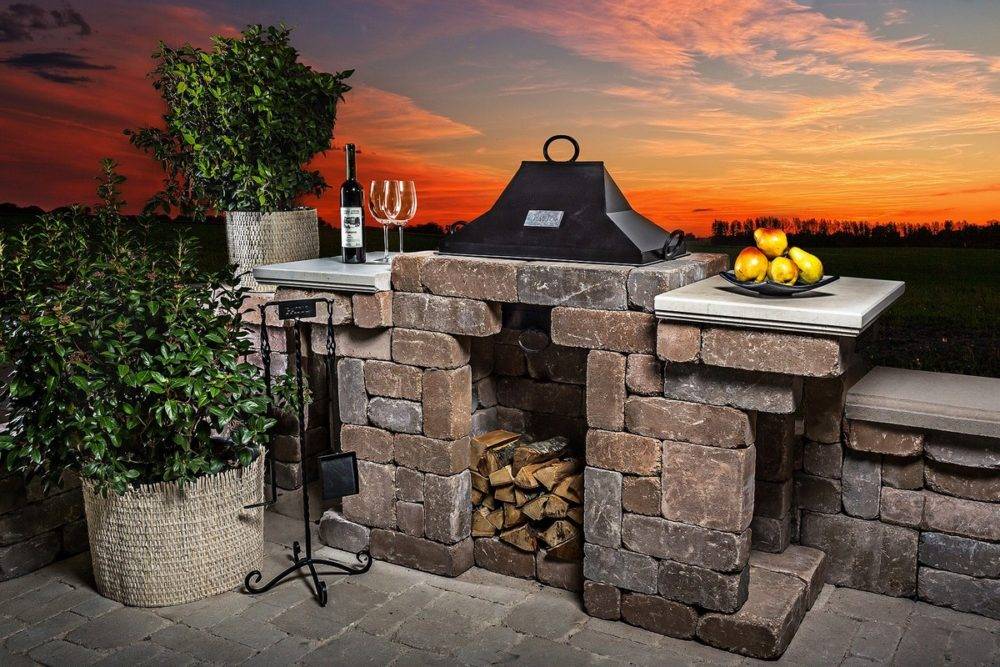

Барбекю из кирпича: пошаговая инструкция

Первоначально необходимо определиться с планом работ.

Точный расчет поможет не ошибиться во время работы и исключить возможность внесения коррективов в уже готовую конструкцию.

Следует учесть расположение, размеры в зависимости от количества порций, необходимость добавления каких-то иных элементов помимо самого мангала.

Из-за индивидуального подхода единый план строительства барбекю составить невозможно, однако, ориентируясь на простейший пример, можно создать собственную идеально подходящую конструкцию.

Одна из самых простых схем предполагает возведение барбекю из кирпичей с отдельным местом для резки продуктов.

Пара полезных советов поможет создать более совершенное барбекю:

  • Новичкам можно начинать с самого простого устройства основы для барбекю из шести рядов кирпича.
  • В чертежи барбекю не лишним будет добавить разделочные доски по бокам, а внизу — отделы для хранения утвари и даже топлива для розжига.
  • Стандартное расстояние от земли до гриля представляет 65-70 см. При этом печь располагается на 10 см ниже.

Таким образом, достаточно легко начать строительство барбекю своими руками: чертежи в случае затруднений помогут справиться с затруднениями и последовательно пройтись по всем этапам.

Формирование фундамента

Для барбекю с кирпичной основой подойдет ленточный фундамент, отличающийся невысокой ценой и простотой создания:

Для начала вырывается траншея глубиной около 40 см. Образовавшаяся выемка заполняется смесью гравия и щебня. Все это поливается водой и уплотняется.

Совет: Если в будущем вокруг барбекю планируется строительство беседки, фундамент делается шире. На оставшееся пространство в будущем можно будет добавить настил.

Создание стен основы

Кладка барбекю из кирпича: порядовка

Далее начинается возведение стен. Для закрепления кирпичей используется цементный раствор. В местах, где делаются проемы, кладутся перемычки в виде уголков.

Кирпичи по выбранной форме укладываются в шесть рядов. При этом учитываются проемы для отделений хранения и размещения топлива, рабочей выемки, мойки и места для труб.

Закладка столешницы

После создания основы строительство барбекю предполагает формирование столешницы.

Для этого делается своеобразный фундамент из листа фанеры, на который укладывается выбранный материал: доски, керамическая или тротуарная плитка, мрамор либо черепица.

При этом учитываются все отверстия, как например, дыра для мойки.

Выкладка верхней части барбекю

Чертеж барбекю из кирпича

После продолжается выкладка кирпича для верхней части барбекю. Одна из них — проем спереди.

Если он выполняется в виде арки, в обязательном порядке нужно установить шаблон-опору, который поможет понять, как в дальнейшем располагать кирпичи.

А свод арки должен быть обеспечен несущим материалом. Другой верхней частью конструкции барбекю являются стены.

Стены, предназначенные для декоративного оформления, могут укладываться любым образом из простых кирпичей. Однако ситуация со стенами топки представляется несколько иной.

Одним из проверенных опытом способов формирования топки является создание стены в 7 рядов кирпичей, если имеется арка, и в 9 — если стена прямоугольная.

Оптимальной шириной для проема станет показатель в 70 см. Над проемом укладывается несколько постепенно сужающихся рядов. Когда останется узкое пространство, туда можно будет добавить трубу из 12-14 рядов кирпичей.

Совет: Сужение на передней и задней стенках с каждым рядом должно происходить на четверть длины кирпича, а для боковых — на половину.

Финальные штрихи

После завершения создания основы барбекю все швы обрабатываются расшивкой.

Затем кирпичная основа оставляется на несколько дней для того, чтобы разжигание огня не привело к тому, что стены потрескаются.

На последнем этапе монтируются все необходимые металлические элементы: ставится мангал, раковина, отсек хранения топлива, а проемы для хранения утвари закрываются дверцами.

Таким образом может быть построено стационарное барбекю из надежных материалов, которые легко украшаются по своему вкусу, что придает постройке оригинальный вид.

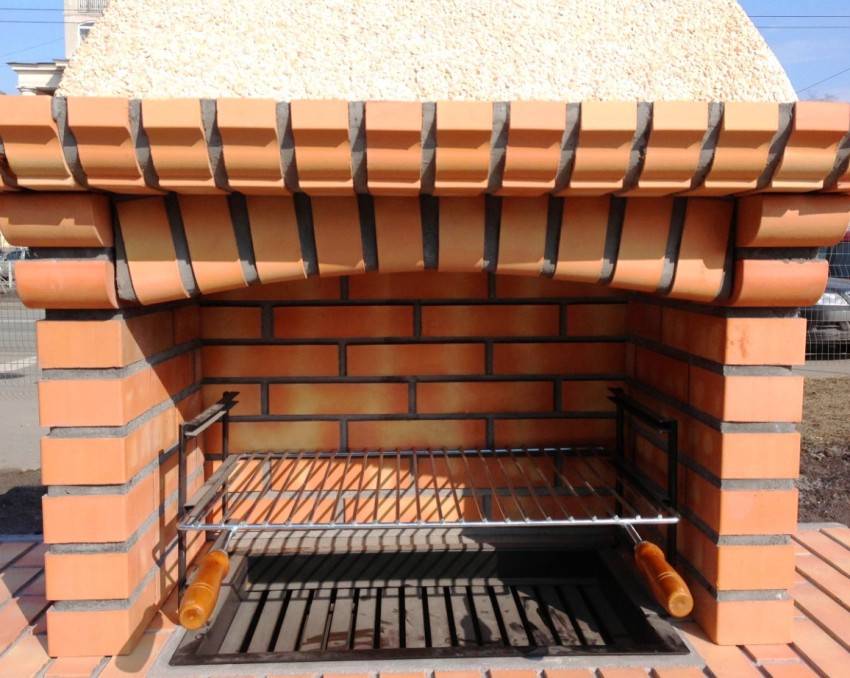

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

  1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
  2. Рельеф должен быть ровным, без резких перепадов.
  3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
  4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
  5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
  6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Создание проекта и чертежи с точными расчетами

Составление проекта — важный и ответственный этап работ. Многие пользователи пренебрегают им, в результате получая массу проблем как для себя, так и с пожарной инспекцией, соседями. Составление проекта позволит в деталях продумать этапы работ, определиться с положением и размерами сооружения, рассчитать количество материалов.

Не обязательно составлять полноценный проект, часто ограничиваются рабочим чертежом. Его можно выполнить от руки, но обязательно в масштабе. Для строительства некоторых отделений могут потребоваться специальные схемы-порядовки, которые показывают строение того или иного элемента.

Как правило, они используются для печей с дымоходами. С помощью порядовки даже неопытный человек может выложить сложную конфигурацию топки, остальных элементов конструкции, избежав ошибок.

Кроме этого, рекомендуется сразу предусмотреть возможность подведения воды и канализации. это позволит сделать приготовление пищи более комфортным и безопасным в санитарном отношении.

Материалы для строительства

Во-первых, нужно купить набор для мангала. В продаже имеются наборы, предназначенные для установки в кирпичный мангал, с подносом для углей, подносом для гриля, а также иногда с подогревом.

Во-вторых, на основе размеров подноса для приготовления барбекю определяется, сколько кирпичей понадобится для мангала. Также необходимо знать высоту мангала.

Например, человек хочет удобно стоять во время приготовления пищи, а не наклоняться или подниматься. В такой ситуации большинство людей устанавливают свои угольные лотки примерно на 7–9 кирпичных ходов. Однако это все индивидуально.

Возможно, захочется добавить на пару блюд выше того, что будет подносом для приготовления пищи, так что можно увеличить высоту для разогревающей подставки.

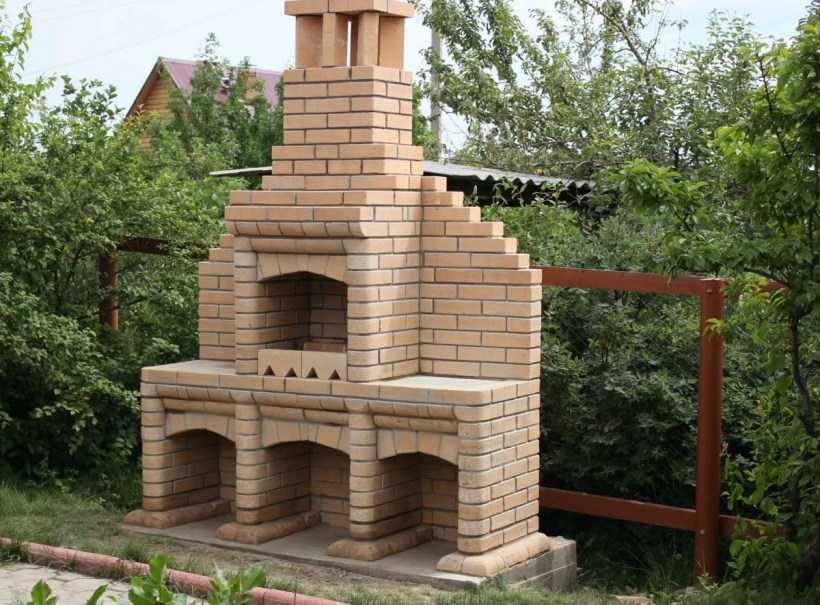

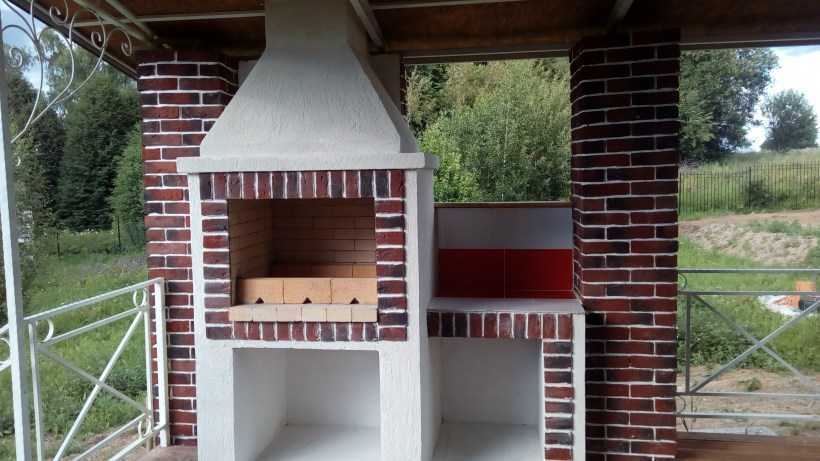

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Как выбрать место для мангала?

Мангал можно расположить:

  • на открытом месте;
  • в беседке или под навесом.

Первый вариант удобен тем, что:

  • нет ограничений по размеру конструкции;
  • сооружение можно расположить в любом месте приусадебного участка.

Однако у этого варианта есть и недостаток – нет защиты от атмосферных осадков. Над жаровней можно соорудить небольшую крышу. А вот построить полноценный навес, который защитит готовящего мясо от дождя, соорудить сложно, да и дорого.

Этого минуса лишены мангалы, расположенные в беседке. Они всегда находятся под защитой крыши. Да и готовое мясо не надо нести далеко – обычно оно съедается прямо в беседке. Правда, здесь есть пара нюансов:

  • в беседке не уместится мангал большого размера;
  • при приготовлении шашлыка или барбекю будет идти дым на людей, отдыхающих в беседке.

Чтобы избежать второй проблему, соорудить мангал можно не в беседке, а под навесом одной из хозяйственных построек (если таковой, конечно, имеется).

Как выбрать вариант барбекю

Чтобы определиться с тем, что вы хотите получить в результате, лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
Размер строения

Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.
Постарайтесь сразу на наброске «вписать» барбекю в место будущей установки.
Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить.
Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
Важно продумать конструкцию каминной решетки, если она предусмотрена.
Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки  на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов —для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.

Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.

Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши

Он должен быть расположен ровно между двумя балками.
Размеры фундамента печи должны превышать линейные размеры е основания на 15—20 см в каждую сторону.

Фундамент

  • Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
  • Если печь-барбекю устанавливается на неподготовленной площадке, т.е. «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.

Примерная схема фундамента

  • Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
  • Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая, как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
  • Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10—15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8—10 см.
  • Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10—12 см.
  • Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
  • Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
  • Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

  • основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
  • опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
  • решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
  • расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
