Мансардная крыша – технология устройства мансардной крыши частного дома

Технология строительства помещения чердачного типа

Технология строительства мансарды заключается в качественном и последовательном выполнении таких работ:

  1. Разработка проекта строительства мансардного этажа или его переоборудования.
  2. Демонтаж старых кровельных конструкций.
  3. Укрепление стеновых конструкций верхнего этажа.
  4. Устройство гидроизоляции и теплоизоляции потолочных перекрытий.
  5. Строительство торцевых стен мансардного помещения.
  6. Возведение мансардной кровли, ее утепление и отделка.
  7. Установка чердачных окон.
  8. Обустройство нового жилого помещения.

Для работы понадобится приобрести материалы и инструменты. Обычно необходимо иметь стеновые панели (или другой материал) для обшивки торцевых стен чердачного помещения, теплоизоляционные материалы для стен и скатной кровли, кровельные материалы, балки для конструкции кровли, отделочные материалы и т. д.

После подготовки всего, что потребуется для строительства, разработки проекта можно начинать основные работы. Сначала необходимо сделать каркас для крыши. Стропила можно сделать из брусьев размером 50х150 см. Конструкцию необходимо хорошо закрепить, установить стропы, опорные блоки, возвести стены мансарды и установить стропила. Стропильная конструкция должна быть смонтирована надежно и точно. После этого устанавливают ступенчатые скосы стен, перегородки мансардного помещения, и выполняются работы по утеплению и гидроизоляции чердака. Далее следует соорудить обрешетку для крыши мансарды, уложить теплоизолятор на нее, укрепить его и потом отделать крышу кровельным материалом. После этого выполняется установка дверей и окон, внутренняя отделка и обустройство помещения.

Крыша мансарды

Для того чтобы понимать, как сделать крышу на мансарде правильно, не лишними будут знания об особенностях такого помещения. Протечки в крыше и другие дефекты кровли скажутся негативно на всем здании в значительно большей степени, чем те же дефекты обычной чердачной крыши. В этом случае вода будет поступать в жилую комнату, что, скорее всего, приведет к ремонту помещения.

Основной особенностью мансардной кровли является то, что она подвергается воздействию влаги как снаружи и сверху (снег, дождь и т. д.), так и снизу (образование конденсата из влаги воздуха жилых помещений нижних этажей). Для устранения этой проблемы технология строительства мансарды предусматривает устройство специального парозащитного слоя, который препятствует проникновению влажного и теплого воздуха из жилых комнат к черепице.

Дизайн интерьера мансардных помещений

До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.

Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.

Что должно быть:

  1. Единый стиль интерьера;
  2. Одинаковые материалы для отделки;
  3. Цветовая гамма общая;
  4. Проект единый;
  5. Мебель под заказ одинаковая специальная;

Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.

Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

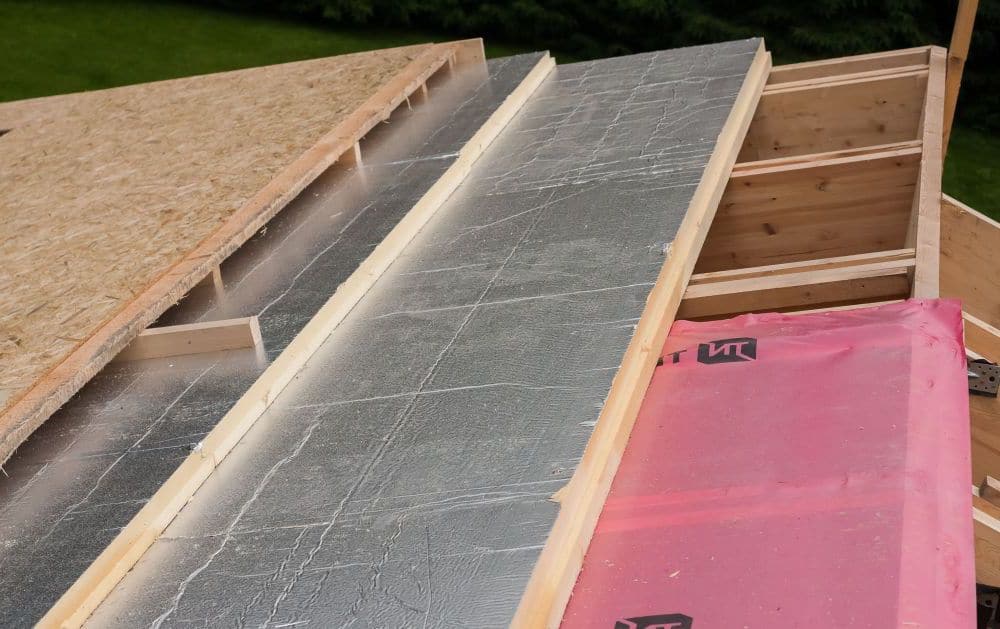

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

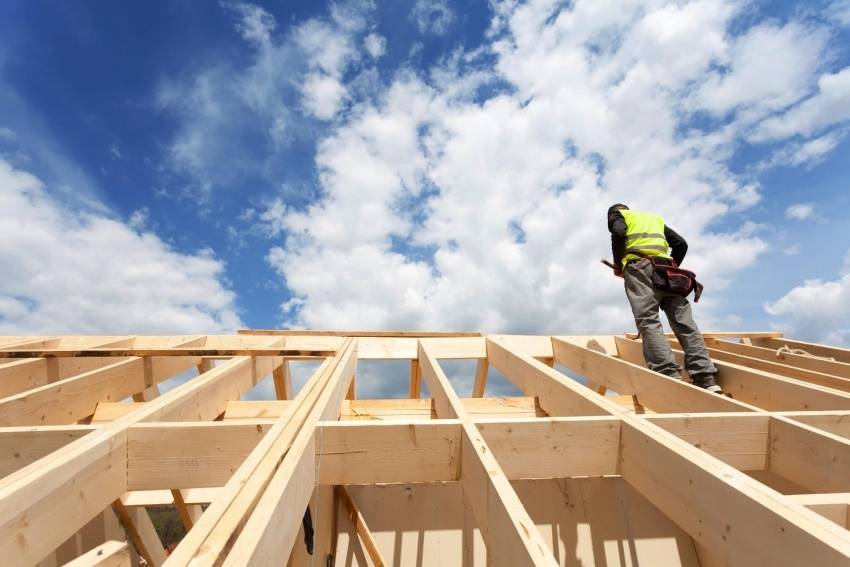

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

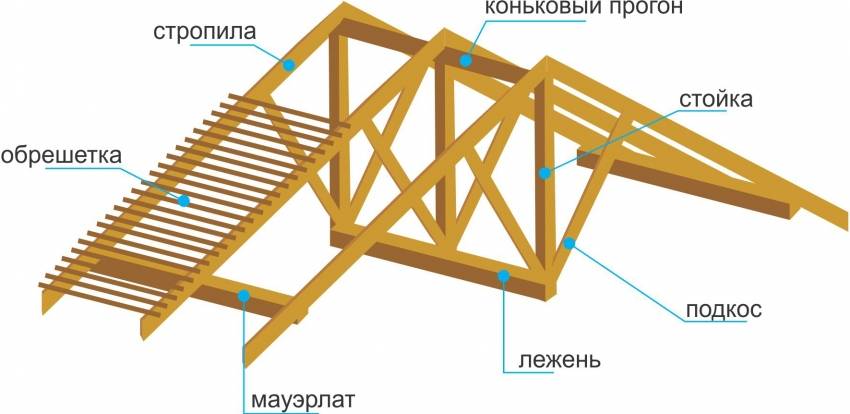

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

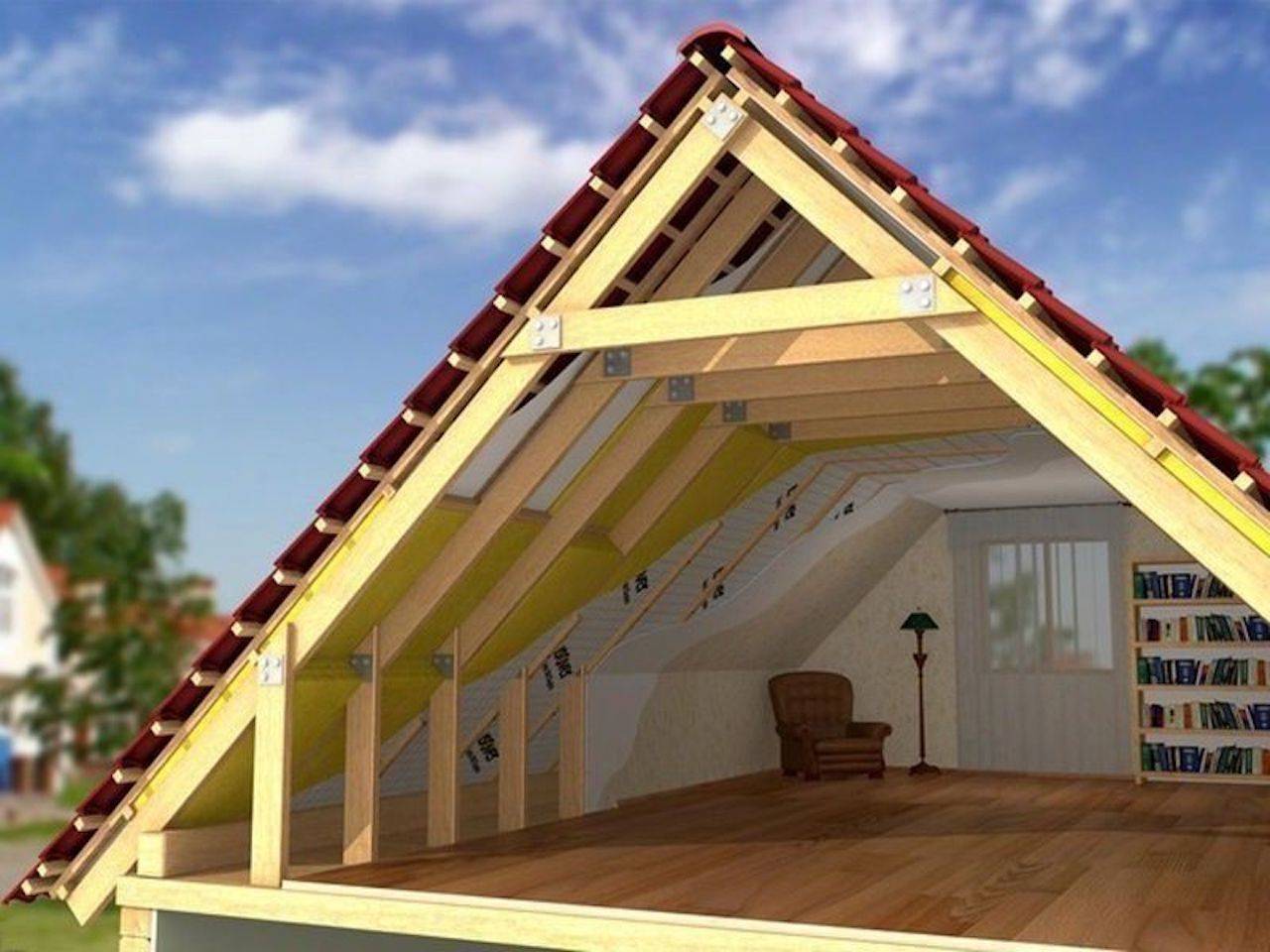

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.
Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.
Монтаж крыши

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Установка стропил верхних скатов

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

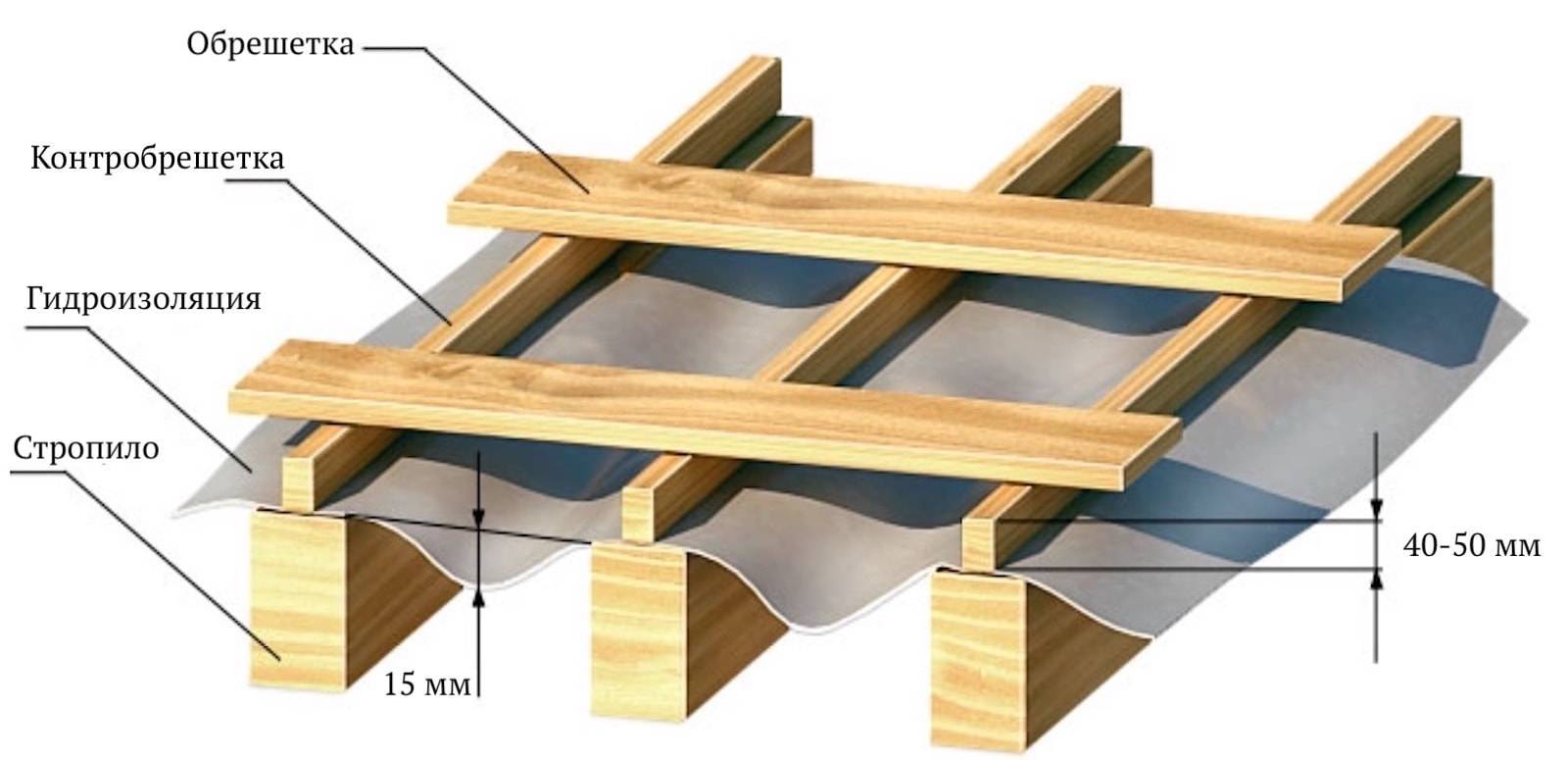

Обустройство контробрешетки и обрешетки

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

  • Пенополистирол (пенопласт).
  • Минеральная вата.
  • Пенополиуретан (ППУ).

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

Нанесение пенополиуретана с помощью специальной установки высокого давления

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

  • Листовая металлочерепица.
  • Профнастил.
  • Оцинкованные стальные листы.
  • Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

Блочный тип

Перекрытие становится опорой для заранее подготовленных блочных модулей. Самое большое преимущество данной системы в сборке — она простая и проводится на земле. Своими руками создавать данный тип гораздо легче, чем остальные. Важны при этом два момента:

  • На земле легче соединить элементы и провести более крепкое скрепление
  • В условиях высоты человек волнуется, при этом снижая качество всей постройки. На земле же погрешности не только реже возникают, но и более заметны.

В то же время есть и недостаток. Стропила мансардной крыши довольно тяжелы, что затрудняет подъем конструкции на этаж, и произвести его можно только при помощи бригады из 4 и более человек. Облегчается задача для тех, кто обладает специальной подъемной техникой, но таких единицы.

Алгоритм установки:

  1. Составление проекта.
  2. Создание рам — основ стен мансардного помещения. Продольные части — замена стандартным прогонам и лежням. Они, а также стойки, доставляются к месту сборки — ровной земляной поверхности.
  3. Далее отмечаем места, куда будут крепиться опорные конструкции боковин. Они должны иметь вид линий, которые при последующей пилке создают гнезда для закрепления.
  4. Установка и фиксация на короткий срок. Для второго применяются распорки; помимо скрепления с местом к раме присоединяются балки.
  5. Балки должны иметь гнезда для соединения со стропилами в мансардной крыше. В качестве инструментов берутся бензопила и стамеска.
  • На земле также создается верхний ярус стропил чердака. Основание полученной конструкции является одновременно растяжкой в рамках мансардной системы. С краю от основы создаются гнезда. Не забудьте определиться с шипами на нижних половинах стропилин.
  • Проводится сцепление всех элементов верхней части между собой: в этом поможет деревянное дополнение для узла конька. Нелишним будет монтаж дополнительного ригеля.
  • До перемещения на мансардную крышу создаются заготовки стропильных ног. Примеряем их к разложенным на земле рамам. Раскроить их удобнее одним махом, прихватив несколько штук струбциной. Выпиливать следует только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряется нижняя стропилина к торцу. Форма шипа прорисовывается в зоне ее нижней пятки, повторяя конфигурацию гнезда в балке. Выпиливаются шипы.
  • Верхний ярус перемещается на крышу вместе со стропильными ногами нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязке стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы наглядные схемы для мансардной крыши, представляющие конструкцию.

Важно! Прочность каркаса можно увеличить, используя соединения врубкой. Это позволит избежать дополнительных элементов, к примеру, подкосов.. Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям

Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов

Приведенные варианты схем мансардных помещений универсальны: владельцы домов смогут выбрать тот, который больше остальных отвечает их требованиям. Независимо от типа мансарды главное — правильные материалы и монтаж стропильной системы. Тогда постройка прослужит долго и будет безопасна для жильцов.

Нюансы состыковки стропильных лап

Крепёж стропильного остова к стенкам из газобетона, кирпича, пенобетона, осуществляется через мауэрлат, он крепится за счёт анкеров.

Меж мауэрлатом, состоящим их древесной рамки и стенками из упомянутых материалов, необходимо проложить изолирующий воду слой из рубероида или гидроизола.

Верхушка кирпичных стенок порой предусмотрительно укладывается так, чтоб по внешнему краю вышел невысокий пьедестал. Так делается, чтоб помещённый в середине пьедестала мауэрлат и стенки не раздвигали ножки стропил.

Стропила остова кровли древесных домиков упираются на верховой венец или на балки в потолке. Сочетание всегда проводится врубкой и дополняется гвоздками, болтами, пластинками из железа или древа.

Стропила с выносом за стеновую панель

Такой вариант применяется при малом объеме внутреннего пространства. Придется опирать стропильную ногу на балку верхнего перекрытия. Мауэрлат тут не нужен, а вот усиливающие подкосы обязательны. Для упрочнения основания можно залить ж/б пояс. Крепление балок перекрытия к монолитному поясу производится анкерами, куда врубаются опорные стойки на максимальную толщину бруса.

Схема работ:

  1. Установить крайние балки перекрытия, формирующие контур свесов. Сечение балок 150*200 мм.
  2. По натянутому между крайними балками шнуру, монтируются остальные брусья: расстояние между ними равно шагу стропильных ног. Утепленные крыши требуют шага стропил 0,6 м, в случае монтажа стропил с указанным шагом их можно выполнить из бруса сечения 50*150 мм.
  3. Вытесав шипы подготовить опоры.
  4. Установить угловые стойки и скрепить их временными опорами.
  5. Отвесом определить место точек опоры балок и выбрать отверстия для них.
  6. Установить рядовые стойки и пару несущих опор по центрам фронтона мансарды.
  7. Уложить прогоны из досок 50*150 мм. Закрепить прогоны уголками.
  8. Соединить опоры брусками, закрепив их также уголками на прогоны.
  9. Скрепить ригели, для чего подойдет временный крепеж дюймовкой. Отступление от края каркаса 300-350 мм.
  10. Выполнить шаблон для нижнего ряда стропилин: приложить доску-заготовку к торцу прогона и балки, определить место среза излишков, примерить и подтесать.
  11. Смонтировать торцевые стропильные стойки.
  12. Изготовить шаблон для верхней части стропильных ног.
  13. Примерить шаблон и соорудить ярус, как будет стропильная система фото мансардной крыши наглядно покажут всю конструкцию.
  14. Если шаблоны подходят идеально, изготовить нужное количество стропильных ног, смонтировать их на место, укрепить бабкой ригели, чтобы избежать их провисания и жестко пришить их к коньковой зоне. Нижняя часть не требует жесткой подшивки, она должна быть свободной.

Финальное завершение – установка каркаса фронтона, обшивка обрешеткой и кровельным материалом. Если не совсем понятно, как сделать данный проект, смотрите видео от профессионалов, материал поможет разобраться в тонкостях строительства.

Конструкция двускатной крыши

Базируется на стропильной системе в виде каркаса — удерживается давлением собственного веса, покрытия кровли и воздействия ветра со снегом. Для соединения стропил применяется конёк, обрешётка и прогоны.

Основа конструкции:

По периметру монтируется мауэрлат — доска либо опорный брусок. Это нужно для отвода части нагрузки с кровли на стены;
Стропила либо стропильные ноги представлены наклонными балками. Они монтируются на мауэрлат и соединяются в пределах конька

Важно учитывать шаг не более 0,8 — 2 метра. Точное значение высчитывается в соотношении к предполагаемой нагрузке и размеру сечения балок;
Для разгрузки и обеспечения устойчивости применяют: специальные стойки, подкосы, прогоны, затяжки и ригели

Допускается вертикальное, наклонное или горизонтальное использование, главное, чтобы действительно усиливали конструкцию;
Конёк представлен горизонтальной балкой с размещением в верхней части системы. Он применяется для поддержки стропильных ног;
Мауэрлат дополняется леженью в районе внутренней несущей стены для уменьшения нагрузки в случае формирования слишком большого пролёта;
Чтобы ещё увеличить жесткость конструкции требуется качественная обрешётка или разреженный настил, сплошная плита. Возможны и другие варианты типа гибкой черепицы, главное, чтобы обеспечивалась максимально надёжная укладка кровли.

Для стропильной системы предпочтительнее дерево после атмосферной сушки 2 — 3 сорта. Сухое со временем скручивается или потрескается. Закрепляется: гвоздями, скобами, болтами и накладками. Конечно можно опираться на металлический профиль, но стоимость выходит слишком большой. Потому — это редкий вариант. И ещё мастера не любят слишком сложный монтаж этого материала.

В случае намерения благоустройства мансарды на чердаке, необходимо утеплить двускатную крышу. Потребуется контробрешетка для создания вентиляции и вывода конденсата и обрешётка для устойчивости.

Типы мансардных крыш

Сегодня трудно удивить архитектурными изысками в частных застройках, люди стремятся к комфорту и эстетике своих домов. Дизайн мансарды поражает размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обыкновенные мансардные крыши венчают строения, придавая каждому свой неповторимый индивидуальный стиль.

Односкатная мансардная крыша самая простая по конструкции, опирается стропильной системой, или фермой, на внешние несущие стены, находящиеся на разном уровне. Обычно такие крыши устраиваются при возведении мансард на небольших дачных домиках, веранд.

Двускатная или щипцовая мансардная крыша — классическая конструкция, которая возводится с помощью наклонных или висячих стропил. Углы уклонов скатов могут быть равномерными или неравномерными.

Вальмовая крыша – это четырехскатная конструкция, не имеющая фронтонов. Два больших ската — трапеции, скаты с торцевых стен – треугольники-вальмы. Полувальмовые – это крыши, у которых с боков трапеции, а с фронтов сначала идет вертикальная стена, а к коньку она срезана под углом.

Шатровая мансардная крыша – это почти вальмовая, но все скаты представляют собой равнобедренные треугольники, которые смыкаются в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных строений.

Многощипковая мансардная крыша – это, по сути, комбинация нескольких двускатных крыш. Конструкция устраивается на домах со сложной геометрией, с изломами и многоугольным основанием. Подобная крыша имеет много ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков, сделать такую крышу своими руками представляется очень сложной задачей.

Ломаная крыша – это классика мансардного строения, форма крыши мансарды позволяет значительно увеличить полезную площадь, и обустроить внутри полноценную жилую комнату, спальню, детскую, кабинет и пр. Конструкция подразумевает наличие нижнего крутого от 60 до 80о, и верхнего пологого 20-30о скатов. Конструкция кровельной системы мансарды усложняется до фермы, скаты состоят из двух стропил, укрепленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы одновременно является основой пола.

Сводчатые, конические, купольные крыши мансарды применяются в элитном частном домостроении, дизайн таких мансард поражает своими изысками. Стропильная конструкция таких мансардных перекрытий достаточно сложна и изготавливается из материалов, поддающихся изгибам.

При комбинировании нескольких типов крыш получаются сложные и необычайно эффектные, красивые мансардные строения. Такой нетрадиционный подход к проектированию мансардной крыши необходим, если дом сложной формы: с выступами, перепадами высоты, достройками. Несмотря на эстетику и завораживающий вид, сложные мансардные крыши имеют существенные недостатки — это множество внутренних углов (ендовых) с малым уклоном, скатные изломы, которые являются зоной риска для целостности кровли, и становятся причиной протечек и сборища снега. Расчет мансардной крыши этого типа требует специальных навыков и знаний, при намерении сделать такую крышу мансарды своими руками, постарайтесь свести к минимуму наличие сложных элементов.

Мансардная крыша, фото основных типов перекрытий, применимых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипковая 4. Вальмовая 5. Подлувальмовая 6. Шатровая 7. Сводчатая 8. Коническая 9. Купольная 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не произведет такого эффекта как комбинированная, зато такая конструкция мансардной крыши много надежней, ее можно рассчитать и построить своими руками. Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.
