Мансардные окна – размеры, виды и устройство конструкций

Как проконтролировать качество монтажа

Сразу стоит отметить, что мансардные окна не рекомендуется устанавливать самостоятельно. На различных форумах можно встретить множество жалоб пользователей, которые отмечают, что окна текут, запотевают, продуваются и т.д. большинство таких проблем возникает именно по причине некачественного монтажа. Но как же в таком случае понять, хорошо ли выполнили монтаж специалисты?

После установки оконной рамы обязательно визуально проверьте прилегание гидро- и пароизоляционной пленки к окну

Она прокладывается перед монтажом гидроизоляционного оклада;
Все стыки паро- и гидроизоляции обязательно должны быть проклеены липкой ленты и не иметь пробелов;
При установке оклада важно проконтролировать отсутствие зазоров. Так же при его установке не должны использоваться саморезы, скобы и другие крепежные элементы, которые могут нарушить его целостность;. С помощью уровня после установки рамы и створок со стеклопакетами, необходимо проверить вертикальность и горизонтальность самой рамы; Так же проверьте расположение откосов

С помощью уровня после установки рамы и створок со стеклопакетами, необходимо проверить вертикальность и горизонтальность самой рамы; Так же проверьте расположение откосов

Нижний должен быть выполнен строго перпендикулярно к плоскости пола, а верхний – параллельно.

Так же, перед выбором окна и самих установщиков, обязательно убедитесь, чтобы предоставлялась гарантия. Как на само изделие, так и на монтажные работы.

Общие рекомендации по проектированию и установке

Современные мансардные окна можно монтировать как в процессе строительства крыши, так и по его завершению, если по каким-то причинам одновременно выполнить остекление не получилось. При необходимости врезать окно в кровлю возможно и спустя годы, если понадобится превратить холодный чердак в отапливаемое жилое помещение. Чтобы избежать дополнительных расходов и работ по монтажу, мансардные окна рекомендуется закладывать еще на этапе проектирования дома и рассчитывать стропильную систему с учетом проемов. Такой подход избавляет от проблем с монтажом, независимо от этапа, на котором его будут осуществлять. Установка же мансардных окон в крышу, которая в принципе на них не ориентирована, значительно сложнее – скорее всего, придется переносить стропильные ноги и делать усиление. Тем не менее, и такой вариант возможен и при соблюдении технологии монтажа никаких сложностей с окнами в дальнейшем не будет. По габаритам окон и требованиям к проемам, а также высоте установки, рекомендации следующие.

Оптимальная ширина планируемого мансардного окна зависит от расстояния между стропилами:

  • для установки на стропилах расстояние между ними должно быть на 2-5 см больше ширины окна;
  • если расстояние между стропилами больше ширины подходящего окна, благодаря универсальной системе монтажа окно для крыши можно установить на поперечной обрешетке;
  • если расстояние между стропилами меньше ширины окна, возможно частичное изменение конструкции стропил.

Что касается высоты установки окна, то рекомендованное значение согласно действующему ГОСТу – на расстоянии не менее 80 см от пола. Для увеличения уровня освещенности помещения мы рекомендуем устанавливать мансардные окна на высоте от 120 см. Рекомендованный угол наклона крыши для установки мансардных окон – от 15⁰, чем ближе это значение к минимальному пределу, тем большей высоты должно быть окно.

Для чего нужны окна в мансарде?

Без естественного освещения чердак никак нельзя считать мансардным этажом. Для использования помещения как жилого нужны окна в мансарде, варианты которых могут быть достаточно разнообразными, начиная от наклонных конструкций, которые устанавливаются непосредственно в кровельный материал, и заканчивая витринными, занимающими пространства от потолка до пола. Основной задачей оконных конструкций является:

  • Создание нужной освещенности помещения.
  • Блокирование теплого воздуха внутри и изоляция холодного с улицы.
  • Придание нужного внешнего вида помещению, ведь на дизайн существенно влияет то, какой вид будет иметь окно.

Конструктивные особенности элементов

Рама мансардного окна изготавливается из высококачественного клееного бруса древесины хвойных пород деревьев (чаще сосны). Готовая рама (коробка + створка) обрабатывается антисептическим раствором и покрывается несколькими слоями лака.

Снаружи на деревянные части рамы крепятся металлические накладки для лучшей защиты от воздействия неблагоприятных атмосферных воздействий. Чаще всего в качестве материала для металлических накладок используется алюминий, покрытый в заводских условиях полимерными красками, имеющими высокую светостойкость.Оклады мансардных окон несут две определяющие функции:

  • Крепление рамы мансардного окна на кровлю здания;
  • Эффективный отвод воды от уплотнителей оконной рамы.

Тип оклада зависит от кровельного материала: гладкого (типа жести, меди и т.п.) и волнистого (металлочерепица, профилированные листы для кровли, шифер, ондулин и т.п.). и бывает следующим:

  • для гладких листов (величина волны — 0),
  • для мягкой битумной черепицы (величина волн — до 8 мм),
  • для кровельных материалов с высотой волны до 16 мм,
  • для кровельных материалов с высотой волны до 30 мм,
  • для кровельных материалов с высотой волны более 30 мм,
  • для кровельных материалов с очень большой высотой волны, и т.д

Деление окладов по типам необходимо для того, чтобы мансардное окно как можно меньше выступало над поверхностью крыши. Это существенно уменьшает теплопотери.

На крыше здания оклад мансардного окна практически незаметен, так как его верхние и боковые стороны закрыты кровельным материалом.

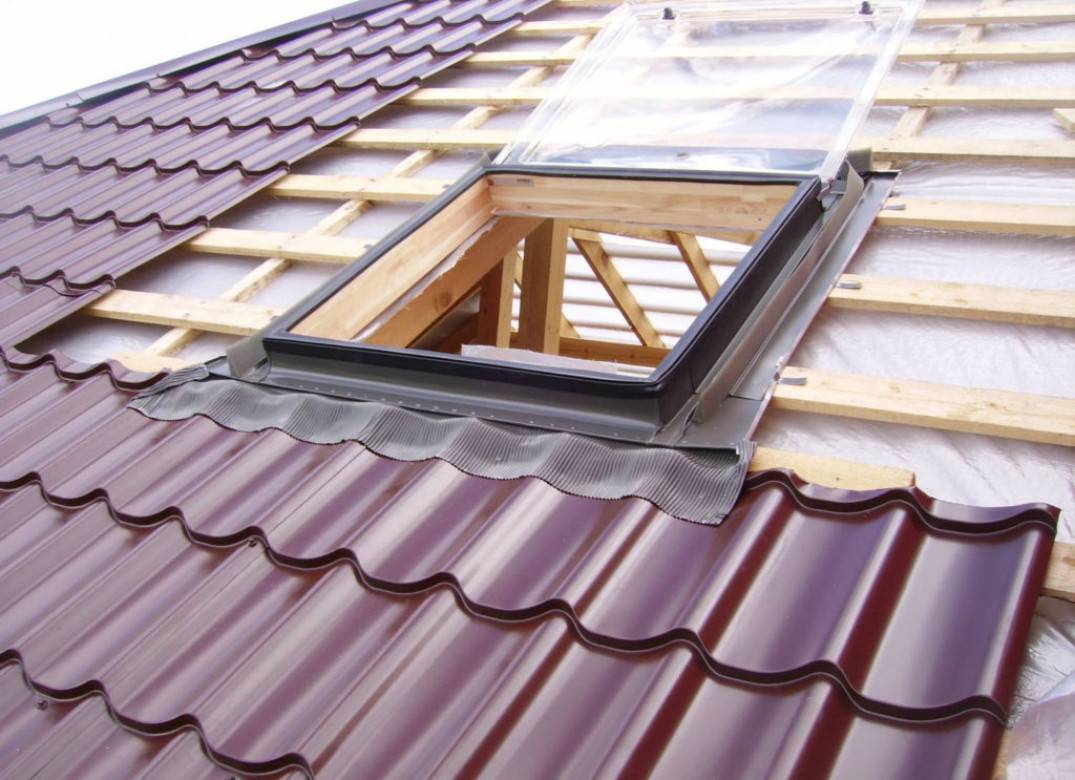

Открытые мансардные окна на кровле из металлочерепицы

Оклад мансардного окна изготавливается в основном из алюминия, который подходит для использования на всех кровлях, за исключением кровли из меди. На такие кровли необходимо устанавливать мансардные окна с окладами из меди, т.к. электрическая пара, образующаяся в результате соприкосновения вышеназванных материалов, уничтожает их.

Фурнитура мансардного окна – это целая система запирания, включающая в себя ручку, запор, петли и т.п. На мансардных окнах различных производителей могут быть от одной до пяти точек запирания.
Ручка мансардного окна в разных конструкциях имеет разное положение: сверху или снизу рамы мансардного окна. Каждое из них имеет свои преимущества и недостатки.

Верхнее расположение ручки мансардного окна

Преимущества:

ручку можно достать взрослому человеку, при этом малолетние дети сделать этого не смогут, благодаря её положению на уровне 1,85 – 2,2 м от пола.

Недостатки:

  • люди среднего или маленького роста не могут достать ручку для открывания окна или им придется воспользоваться дополнительными предметами для этого;
  • установив ручку окна на рекомендованной высоте, выглянуть в открытое «классическое» мансардное окно можно только изрядно согнувшись.

Нижнее расположение ручки мансардного окна:

Преимущества:

ручку смогут достать взрослые маленького роста и дети, но по причине того, что нижний обрез окна расположен выше, чем у окон с верней ручкой, малолетний ребёнок до неё не сможет дотянуться, чтобы открыть мансардное окно, что может представлять опасность.

Недостатки:

если на подоконнике мансардного окна установлены предметы (цветы в горшках и т.п.), то существует постоянная вероятность их падения при попытках открытия-закрытия окон.

В современных мансардных окнах устанавливается однокамерный стеклопакет, что обусловлено его низкой теплопроводностью и высокой безопасностью по сравнению с обычным стеклом и меньшим весом по сравнению с двух-трехкамерными стеклопакетами.

Стекло, используемое в стеклопакете для мансардного окна, бывает следующих видов:

  1. Флоат-стекло с толщиной не менее 4 мм;
  2. Закаленное стекло;
  3. Стекло «триплекс».

Для минимизации теплопотерь и устранения промерзания окна во время холодного времени года стеклопакеты мансардного окна комплектуются энергосберегающим стеклом.

Процесс проветривания комнаты в мансардном окне организован значительно лучше, чем в обычном вертикальном: поток теплого воздуха из помещения проходит над створкой мансардного окна, в то время как поток холодного воздуха с улицы проходит под ней, и потоки не соприкасаются, что увеличивает эффективность действия за небольшой промежуток времени.

Особенности установки

Монтаж мансардных окон несложен, однако, требует некоторых знаний и навыков, поэтому, если вы не имеете никакого опыта, работу лучше поручить профессионалам. Если окно будет установлено неправильно, существует риск его промерзания, образования сквозняка и конденсата. Если окно выбрано правильно и качество его высокое, то при неправильном монтаже можно свести на нет все его положительные свойства, тем более вмонтированные в кровлю окна могут протекать, если не обеспечить им достойную гидроизоляцию.

Приобретая окно, удостоверьтесь, что производитель прилагает к нему гарантию. Профессиональные компании занимаются установкой сами и дают гарантию на работу. Если вы обращаетесь в стороннюю фирму, также проследите, чтобы гарантия на работы была задокументирована. Это поможет избежать проблем, если окно будет поставлено с нарушениями.

Когда правильно выбрана ширина и высота мансардного окна, конструкция куплена у надежного производителя и правильно установлена, проблем с эксплуатацией не будет. Окно будет достаточно герметично, позволит превратить чердачное помещение в жилое, обеспечит достаточное освещение и позволит проветривать.

Технология установки мансардного окна в кровлю

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности.

Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно.

Итак, как установить мансардное окно?

Устройство мансардных окон

В комплект поставки чаще всего входят следующие комплектующие:

  • маркизет или рольставни для наружного затемнения;
  • оклад для защиты от негативных атмосферных воздействий;
  • само окно – замкнутая герметичная система;
  • гидроизоляционный уплотнитель;
  • внутренние откосы.

В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Планирование и расчеты

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

План работ и инструмент

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

  • подготовка проема;
  • установка рамы;
  • тепло- и гидроизоляция;
  • подготовка дренажной системы;
  • монтаж деталей оклада;
  • установка стеклопакета;
  • внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

  • шуруповерт и саморезы;
  • рейки и брусы из дерева;
  • уровень;
  • гвозди;
  • материалы для тепло- и гидроизоляции.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ.

Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы.

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилыОбратите внимание

Какие выбрать аксессуары?

Помимо основных элементов оконной конструкции, не меньшее внимание уделите и выбору дополнительной комплектации. Они способствуют достижению максимального удобства в процессе эксплуатации помещения. К аксессуарам относятся:

К аксессуарам относятся:

  1. Шторы рулонного типа. Такие занавески позволяют самостоятельно регулировать степень освещения комнаты, а также привнести оригинальность в интерьер.
  2. Маркизет. Этот элемент идеально подойдет для комнат в мансарде, расположенных на солнечной стороне дома. Теплопоглощающая сетка крепится с фасадной стороны к окну и обеспечивает хорошую защиту помещения от перегрева.
  3. Жалюзи. Функциональное назначение их комбинированное: они одновременно защищают от чрезмерного поступления солнечного света внутрь и позволяют мягко регулировать уровень освещения. Монтаж их выполняется с внутренней стороны.
  4. Москитная сетка. Такое приспособление станет незаменимым в летний период, когда вокруг обилие насекомых, норовящих проникнуть внутрь дома. Ставится она на откосы в направляющие профили изнутри и надежно фиксируется подходящей фурнитурой.
  5. Электромеханизмы. В эту категорию включены датчики дождя, пульты Д/У жалюзи и шторами и другие приспособления, позволяющие максимально автоматизировать процесс корректировки положения окон и аксессуаров, снижая при этом временные затраты.

Выбор мансардного окна. Основные характеристики

Цена, соответствующая качеству, – тот обязательный минимум, который ожидает владелец мансарды, собравшийся купить окна. Товары, имеющие приемлемую стоимость при существующем уровне качества. Что касается окон, мансардные конструкции, несмотря на вполне демократичные цены, обеспечены всеми желаемыми достоинствами:

  1. Они безопасны. В отличие от стандартных металлопластиковых окон, мансардные окна делаются из небьющегося стекла триплекс (монтаж такого же осуществляется на лобовые стекла автомобилей). При значительном повреждении окна, стекла не рассыпаются, трещины образуют паутину, оставаясь в плоскости окна.
  2. Они надежны. Мансардные окна еще на этапе производства были проверены на влияние всевозможных погодных условий. Так установка их в преддверии зимы обеспечит вас полной изоляцией от ветров и морозов, окна переносят десятки циклов замерзания-разморозки. В летние ясны дни лучи солнца рассеиваются через стекло, предотвращая выгорание мебели и расслаивание деревянных элементов интерьера. Тщательный выбор материалов для производства окон обеспечило заслуженной репутацией и признанием у покупателей.
  3. Они долговечны. Производителем предоставляется 10-летняя гарантия на все оригинальные мансардные окна. Купить их в России вы можете уже сейчас на сайте Vekro. Стройте карьеру, заводите семью, мансардные окна будут с вами!

Виды мансардных окон

Установить мансардные окна при желании можно на фронтоны. Иногда они располагаются наклонно в плоскости самой кровли. Используются также слуховые окна в мансарде. В этом случае конструкция монтируется вертикально в специальном «скворечнике». Выбор того или иного варианта зависит как от особенностей , так и от личных предпочтений самих хозяев дома. Как выглядят мансардные окна различных конструкций вы можете видеть в представленной ниже фотогалерее.

Конструктивные особенности

Окна для мансарды могут сильно различаться по своим конструктивным особенностям. На сегодняшний день существуют такие типы:

  1. Карнизные. Такая конструкция используется на мансардах с высоким пристенком. Под основной створкой при этом устанавливается вертикальный дополнительный элемент;
  2. Наклонные с нижним элементом. Верхняя часть этого варианта открывается. Нижняя же глухая;

Мансардные окна. Фото конструкций с нижним элементом и карнизных

  1. Балконные. С наклонной конструкцией в этом случае соединена вертикальная, представляющая собой часть парапета балкона;

Балконные мансардные окна выглядят очень необычно

  1. Надставки. Используются как треугольные, так и полукруглые варианты. Такое дополнение гармонично вписывается в экстерьер здания и неплохо смотрится в интерьере мансардного помещения;

Мансардные окна. Фото декоративных надставок

  1. Световой туннель. В том случае, если над расположен еще и небольшой чердак, окно может устраиваться на нем. Комната же освещается через светоотражающий туннель-трубу.
  2. На выходе при этом устанавливается рассеивающий световой поток плафон.

На заметку: Световой туннель может стать отличным вариантом для мансарды, хай-тэк или минимализм. Неплохо впишется тако плафон и в в стиле лофт.

Мансардное жилое помещение может освещаться через чердак

  1. Стандартные. Такие конструкции могут иметь прямоугольную или квадратную форму. Состоят они из рамы и одной поворотной створки. Иногда используются также глухие варианты. При желании можно установить и такие мансардные окна. Глухие конструкции, однако, в продаже практически не встречаются. Обычно их изготавливают на заказ. Стандартные конструкции используются в жилых помещениях на мансарде чаще всего;

Типы по способу открывания

Помимо всего прочего мансардные окна могут различаться по способу открывания. При желании можно установить такие виды конструкций:

  1. Вариант с осью поворота, расположенной в центре. Это наиболее популярные мансардные окна. Отзывы о них исключительно положительны. За ними очень просто ухаживать и монтировать их можно на скатах с любым уклоном;
  2. Мансардный люк. Открывается по боковой оси;

Окна на мансарде. Фото мансардного люка и окна с центральной осью поворота

  1. Вариант с приподнятой осью;
  2. Вариант с нижней осью. Створки у таких конструкций открываются вперед;

На заметку: Любителям особого комфорта стоит приобрести окна с электроприводом. Открывать и закрывать створки таких конструкций можно с помощью пульта.

Материал, использованный для изготовления профиля

Фасадные окна в могут быть изготовлены из ПВХ, алюминия или древесины. В обычных помещениях, таких можно устанавливать все эти разновидности. Если же на мансарде оборудована ванная или сауна, деревянные конструкции лучше не использовать. В этом случае стоит установить мансардные окна пластиковые или алюминиевые. Неплохим вариантом могут стать также металлопластиковые конструкции.

Таким образом окна на мансардном этаже могут открываться самыми разными способами и иметь разную конструкцию. Возможно, эти фото помогут кому-нибудь определиться с выбором:

Требования к мансардным окнам

Мансардные окна являются частью кровельной конструкции, поэтому их задача не ограничивается только освещением. Они должны обеспечивать хорошую теплоизоляцию, не пропускать осадки вовнутрь помещения и противостоять негативным воздействиям окружающей среды.

Для обустройства крыши не подойдут обычные стеклопакеты, требуется монтаж специальных мансардных окон. Конструкция должна обладать обязательными характеристиками:

  • теплоэффективность – модели с коэффициентом теплоизоляции порядка 2-2,6 Вт/кв. м;
  • шумопоглощение – качественные изделия подавляют до 35 дБ;
  • прочность – оконные полотна должны выдерживать прямые удары града, залежи снега, поэтому их покрывают специальной пленкой или делают из закаленного стекла;
  • исключительная герметичность – в конструктиве предусмотрены уплотняющие накладки.

Мансардные окна должны легко открываться, иметь рольставни для затенения и быть удобными в уходе.

Какой выбрать стеклопакет?

Все нынешние производители качественных мансардных окон в качестве базового варианта предлагают модели однокамерных окон со стеклом закаленного типа, заполненное аргоном. Помимо этого, доступны также решения с повышенными характеристиками прочности или энергосбережения, отражающими покрытиями на полотне стекла.

Среди популярных серий нестандартных конструкций выделяют следующие:

  • окна с хорошей теплопроводностью за счет использования другого газового заполнителя;
  • конструкции с повышенным показателем безопасности за счет наличия внутреннего стеклопакета, устойчивого к любому механическому воздействию;
  • изделия с более широким профилем, что хорошо сказывается на теплосберегающих функциях;
  • антивандальные окна с прочным наружным стеклом большей толщины.

Разновидности мансардных оконных блоков

Для изготовления окон в мансарду точно так же, как в производстве традиционных моделей применяют различные материалы, поэтому есть возможность выбрать деревянные, металлические и пластиковые изделия на свой вкус. Для каждого из них присущи свои положительные и отрицательные характеристики.

Характеристика алюминиевых мансардных окон

Сборка конструкций осуществляется на основе алюминиевых профилей, наделяющих изделия продолжительной эксплуатацией, простотой ремонта, а также устойчивостью к коррозийным изменениям и деформациям.

Такое окно простоит более полувека, не нуждаясь в особом уходе, при этом безупречно защищая от негативного атмосферного воздействия. Особенность материала заключается в том, что только из него можно сделать максимально большие оконные рамы.

Мансардные окна из алюминия могут быть тёплыми и холодными

Мансардные окна из алюминия бывают:

  1. Холодными — используются при остеклении балконных блоков, нежилых помещений.
  2. Тёплыми — подходят для установки в мансардах домов, на дачах.

В составе профилей тёплых конструкций насчитывают три части с термоизолирующей полиамидной вставкой между профилями. Основная функция такого термомоста или терморазрыва сводится к предотвращению выхода тёплого воздуха наружу и проникновения холодного внутрь. Добиться высокого качества помогает заливка между термостатами экструдированного полистирола либо пенополиуретана; пространство от стеклопакета до рамы или створки запенивают уплотнителем.

Собирается система алюминиевого окна из нескольких частей, куда входит:

  • профильная рама;
  • комплект створок;
  • импост;
  • штульпа;
  • штапик.

Способ открывания такого окна может быть выбран мастером и реализуется без дополнительных запчастей.

Мансардное окно может открываться по-разному

Получить ответ на вопрос о том, почему спрос на алюминиевые окна намного выше, можно, опираясь на их технические характеристики:

  • во время эксплуатации не возникает никаких проблем;
  • неприхотливы в уходе;
  • изготавливаются по запросу заказчика любого размера и с подходящим механизмом открывания;
  • предлагаются широкой цветовой гаммы по шкале RAL;
  • не поддаются воздействию разных температур, справляются со своими задачами на протяжении многих лет;
  • имеют защиту от кислотных осадков и УФ-лучей.

Универсальность деревянных мансардных окон

При строительстве кровли каркас укладывают из деревянных брусьев, а обрешётку из досок, поэтому целесообразно изготовить мансардные окна из аналогичного материала. За счёт схожей реакции деревянных изделий при воздействии климатических условий или нагрузок расширение структуры материала происходит равномерно по всем кровельным конструкциям, включая окна.

При высокой плотности клееной древесины наблюдается достаточная гибкость изделий в случае каких-либо подвижек, что существенно сокращает количество необходимых крепежей. Преимуществом дерева является возможность изготовления любых декоративных элементов — арочных фрамуг, окон-балконов.

Деревянные блоки могут иметь разную форму

Внутри помещения мансардные окна защищены от воздействия влаги, а снаружи обшиваются специальными накладками, что позволяет продлить им срок службы. Для профилактики будет достаточно покрасить рамы водным лаком каждые 2–3 года.

Безупречная влагостойкость пластиковых изделий

Во влажных помещениях, например, в ванной или на кухне, лучшим вариантом будет установка пластиковых окон. Такие изделия, в отличие от обычных деревянных рам, не нуждаются в особом уходе (достаточно протирать влажной ветошью) и не поддаются коррозии в результате воздействия с водой, грязью, ветром.

В настоящее время влагостойкие мансардные окна пользуются большой популярностью благодаря устойчивости к агрессивным средам, без них невозможно представить функционирование бассейнов, саун, теплиц, оранжерей. Единственный фактор, который должен быть учтён при выборе пластиковой рамы — это угол наклона кровельного ската — в пределах 15–90 градусов.

Пластиковое окно можно использовать и в ванной комнате

Любое окно, независимо от используемого в основе материала и особенностей конструкции, предусматривает возможность проветривания помещения. Так, все модели мансардных окон оборудованы специальными клапанами, которые помогут своевременно позаботиться о вентиляции.

Какой способ открывания створки выбрать?

Учитывая то, что мансардное окно монтируется под наклоном, открывать его обычным способом было бы неудобно. И всегда есть вероятность нечаянно ударить самого себя открытой створкой. Чтобы сделать процесс более удобным, производители предлагают следующие варианты открывания:

  • Центральная ось поворота. Такой механизм считается универсальным и походит для стандартных кровель, угол наклона которых составляет от 15 до 90 градусов. В этом случае ручка расположена сверху, а в некоторых моделях она одновременно отвечает и за управление вентиляционным клапаном;
  • Приподнятая ось поворота. Такой механизм работает по такому же принципу что и предыдущий — створка вращается вокруг своей оси в обе стороны почти на 180 градусов. Только ось в данном случае слегка сдвинута вверх, примерно на ¾ высоты. Это позволяет сделать нижний просвет более высоким;
  • Комбинированная ось. Подразумевает возможность как проворота створки вокруг своей центральной оси, что облегчает мытье окна, так и исключительно поднятие створки вверх. При этом окно поднимается наружу и образовывает угол не более 45 градусов. Данная конструкция дает возможность и проветрить комнату, и добраться до всех уголков стеклопакета, чтобы его вымыть, но при этом в открытом состоянии пропускает меньшее количество пыли в комнату за счет отсутствия просвета сверху створки;
  • Боковая ось. В данном случае окно открывается наружу как обычное распашное. Створка фиксируется в выбранном положении специальным затвором, расположенным сверху рамы;
  • Умное окно или окно с дистанционным управлением. Это незаменимая конструкция в случаях, когда окна будут установлены очень высоко. Можно регулировать открывания окна простым нажатием кнопки на пульте. Более дорогие окна оснащены датчиком дождя, что позволяет моментально закрыть окно при падении первых капель на его поверхность без вашего участия. За это отвечает вмонтированный датчик. К слову, с пульта можно управлять не только открыванием самой створки, но и поднятием/опусканием жалюзи, роллетов и даже некоторых видов шторок.

Параллельно с этим вопросом многие не могут определиться, где же лучше расположить оконную ручку – сверху или снизу. Вообще расположение этого элемента полностью зависит от конструкции окна. Оба положения имеют как преимущества, так и недостатки. Плюсы верхнего расположения:

Учитывая то, что при этом ручка находится на высоте 1,85-2,2 метра, открывание окна маленькими детьми полностью исключается. Что, конечно же, горит о безопасности.

Недостатки:

  • Такое расположение неудобно, если ваш рост ниже среднего. Чтобы дотянуться до нее придется ставать на носочки или даже пользоваться табуретом;
  • Так же необходимо будет прилично изогнуться, чтобы выглянуть в створку открытого классического окна.

Что касается нижнего положения ручки:

К преимуществам относят удобство открывания окна людьми с небольшим остом.

Недостатки:

К ручке могут дотянуться дети; Если на подоконнике есть горшки с цветами или другие предметы, есть вероятность, что они постоянно будут падать при открывании/закрывании.

Отделка мансардного окна изнутри

Мансардные окна требуют высокой степени водонепроницаемости по периметру всего примыкания к кровле. Для этого устанавливают специальные оклады. Они защищают от промерзания, скопления жидкости.

Следующий важный момент – утепление зоны установки остекления и откосов. Для этих целей используются мягкие теплоизоляционные материалы, например, минеральную вату. Нельзя пенить монтажной пеной, так как она со временем начнет рассыпаться.

отделка мансардного окна фото

Нижний откос обязательно делают перпендикулярно, а верхний параллельно полу. В противном случае будет собираться конденсат, а вокруг может появиться грибок, плесень. Для отделки откосов можно использовать:

  • гипсокартон;
  • вагонку;
  • пластиковые панели;
  • штукатурку, хотя она не качественно сохраняет тепло;
  • OSB-плиты.

В комнатах, где предполагается повышенная влажность, лучше использовать материалы, устойчивые к влаге, например, влагостойкий гипсокартон. Крепление плит проводится на специальный каркас при помощи саморезов. Не лишним будет укладка гидро- и/или пароизоляционного слоя.

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

  • уровень;
  • рулетка;
  • отвес;
  • линейка;
  • киянка и молоток;
  • шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное: Как сделать балкон в каркасном доме

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

  1. Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
  2. Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
  3. По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
  4. Черепицу снять, профлист срезать.

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

  1. Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
  2. Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
  3. Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
  4. Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

  1. Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
  2. Зафиксировать верхнюю накладку, закрепив ее на шурупы.
  3. Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
  4. Подвести кровельный материал к фальцу на защитном фартуке.
  5. В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
