Маркировка арматуры по ГОСТ стальная и композитная, расшифровка, прочность

Классификация и сортамент

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А-I(А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).

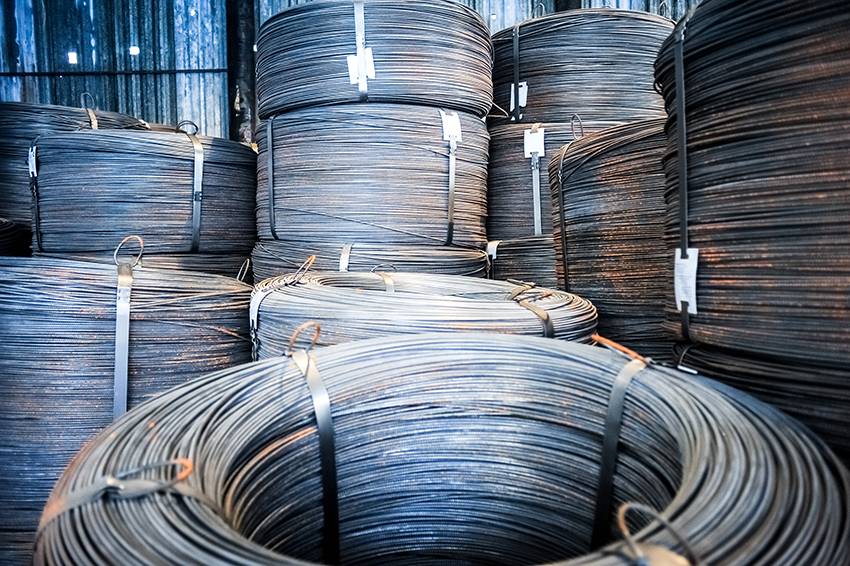

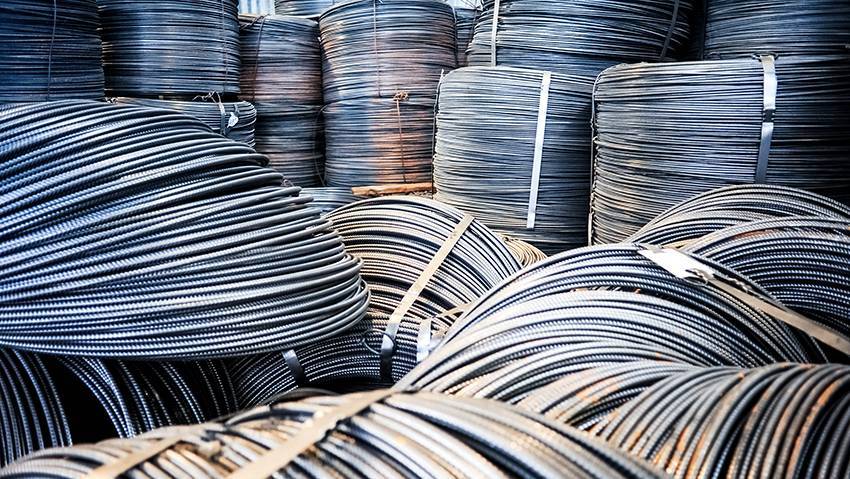

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса А-I(А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI(А1000) – периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой.

1.1; 1.2. (Измененная редакция, Изм. № 5).

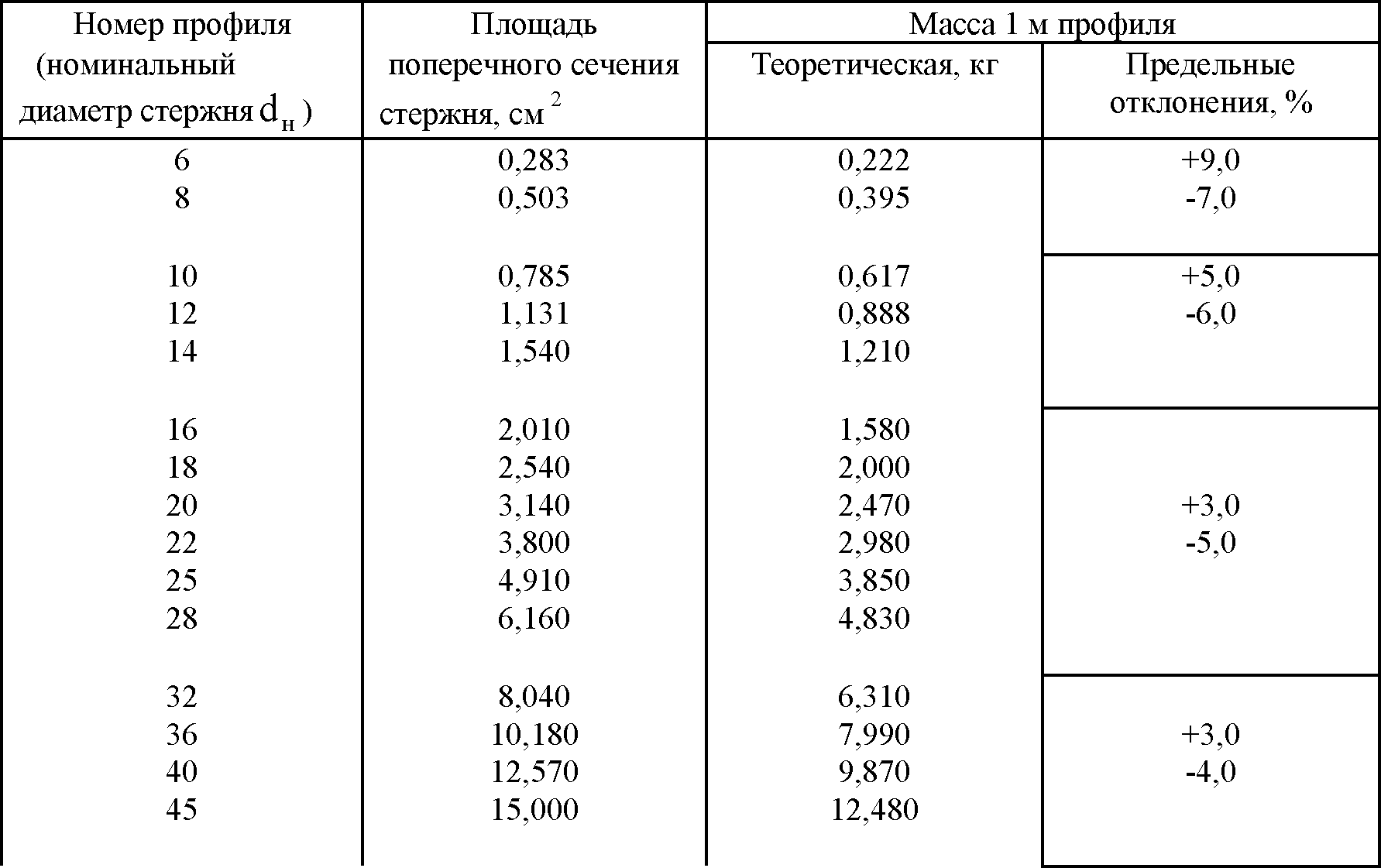

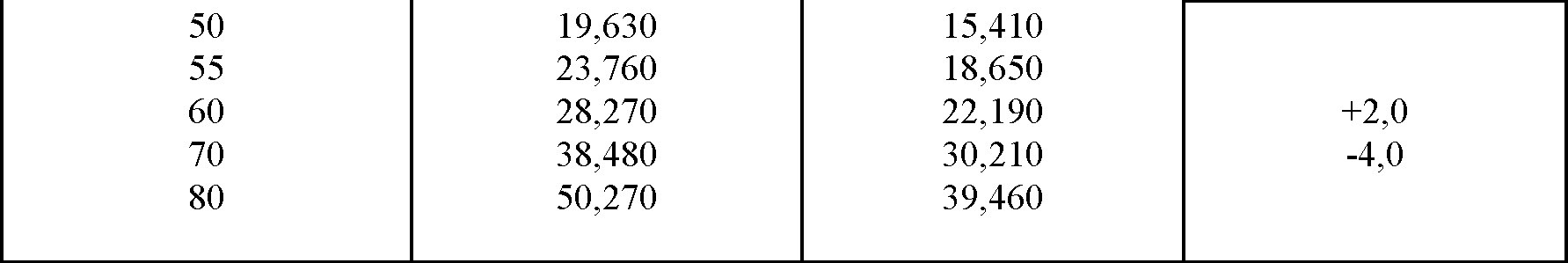

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной сталигладкого и периодического профиля, а также предельные отклонения по массе дляпериодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствоватьноминальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 • 103 кг/м3 . Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ2590-88 для обычной точности прокатки.

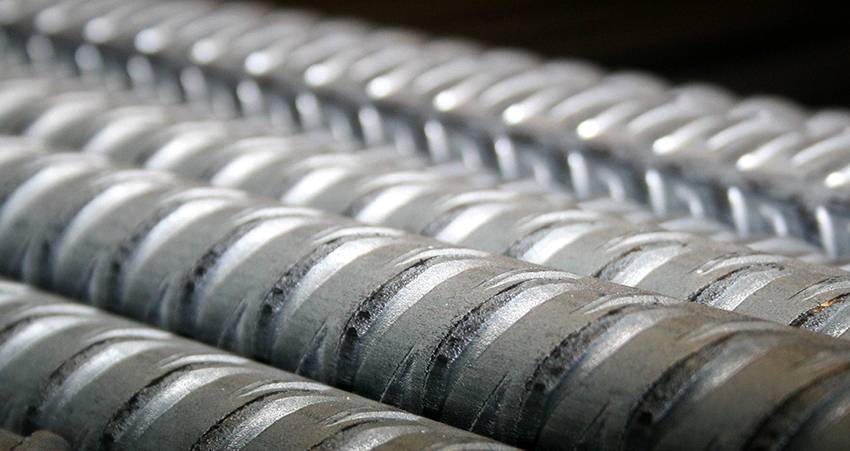

1.7. Арматурная сталь периодического профиля представляет собой круглые профили сдвумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовойлинии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходнойвинтовой линии, диаметром 8 мм – по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения Ас-II (Ас300) профилем, приведенным начерт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеихсторонах профиля.

Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левыйзаходы.

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

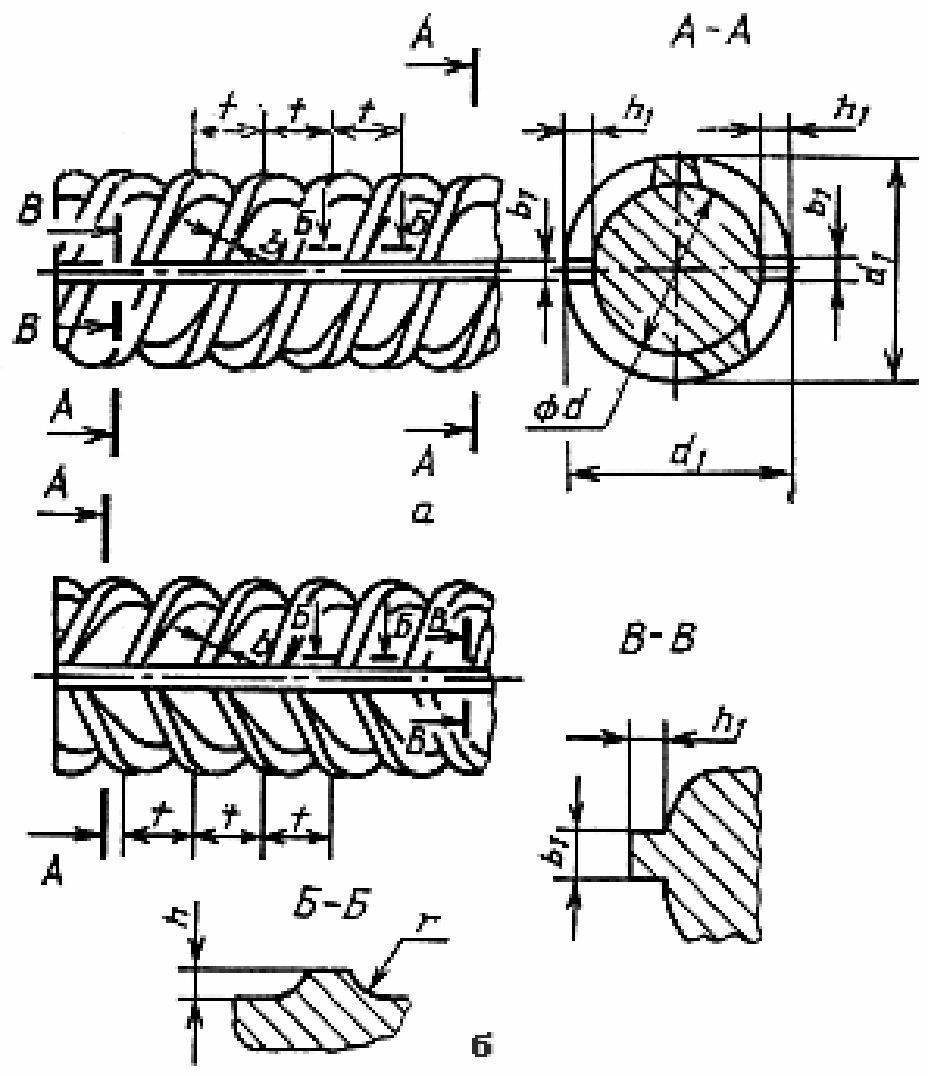

Черт. 1

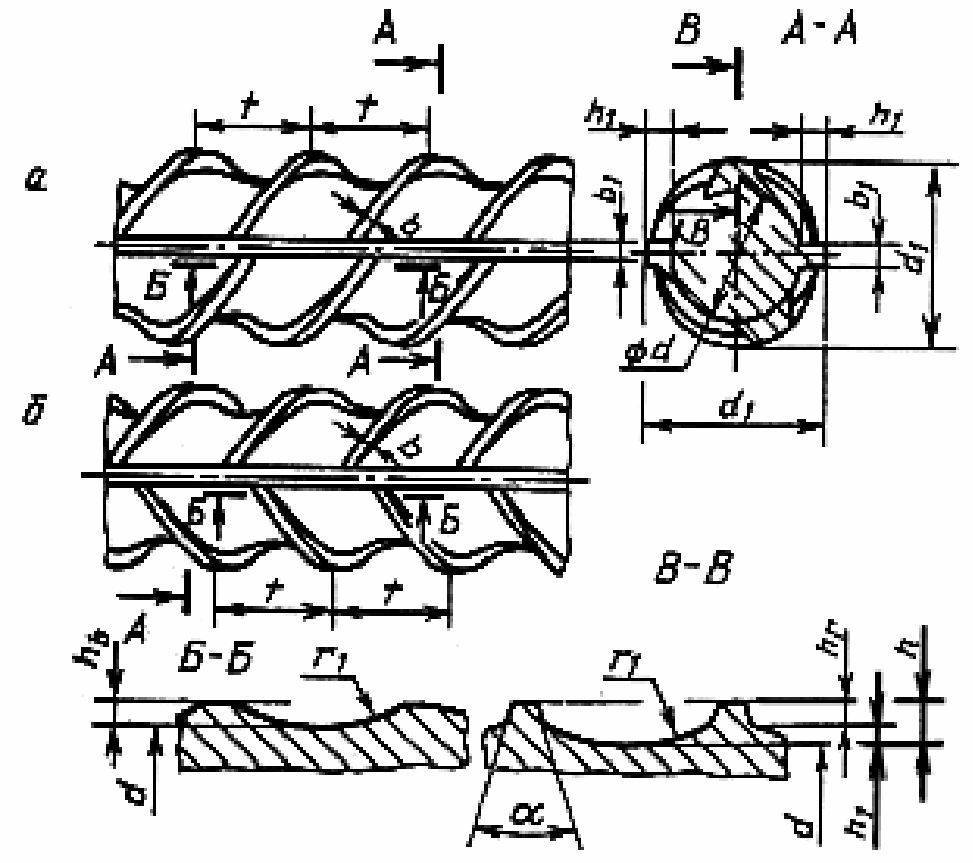

Черт. 2

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля,изготавливаемого по черт. 1а и б, должны соответствовать приведенным в табл. 2, а по черт. 2аи б – приведенным в табл. 3.

Таблица 2

Размеры, мм

Примечание. По требованию потребителя предельные отклонения размера d₁ не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемыхпродольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров водном сечении) не должна превышать суммы плюсового и минусового предельных отклоненийпо диаметру.

1.9. – 1.11. (Измененная редакция. Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, большихдиаметров – в стержнях. Арматурную сталь классов MV (А600), А-V (А800) и А-VI (А1000)всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованиюизготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

мерной длины;

мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;

немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

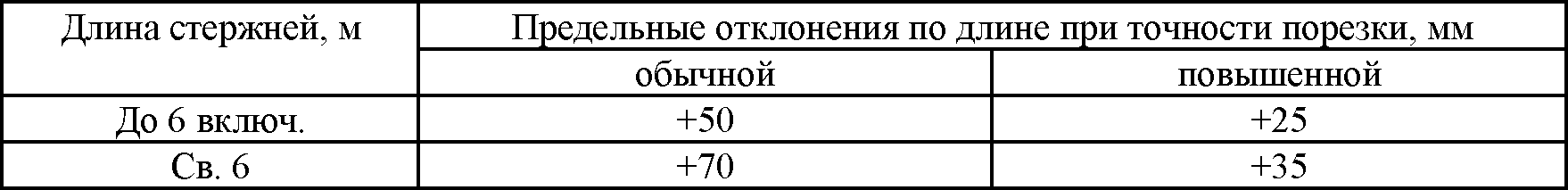

1.14. Предельные отклонения по длине мерных стержней должны соответствоватьприведенным в табл. 4.

Таблица 4

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.

Примеры условных обозначений.

Арматурная сталь диаметром 20 мм, класса А-II (А300):

20-А-11 ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса А-I (А240):

18-А-1 ГОСТ 5781-82

В обозначении стержней класса А-II (А300) специального назначения добавляется индекс с: Ас-II (Ас300).

(Измененная редакция, Изм. №4).

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

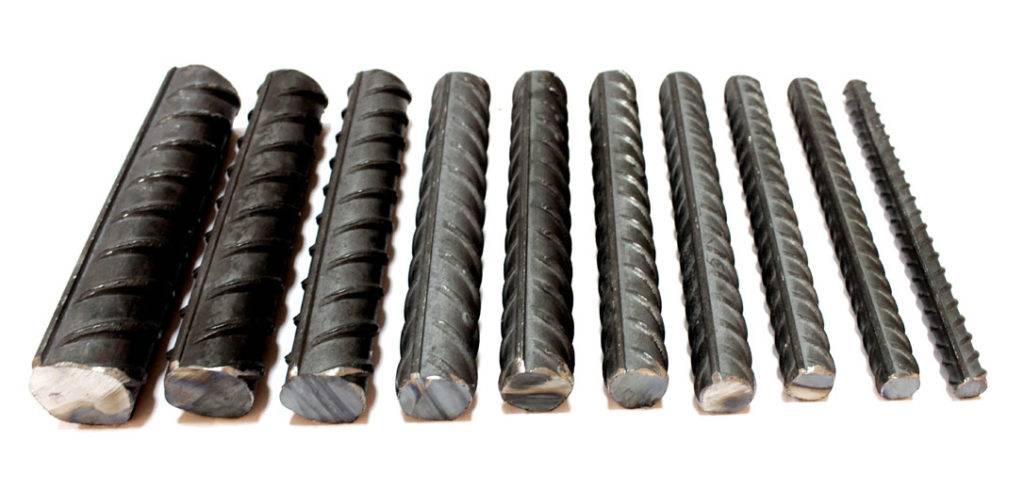

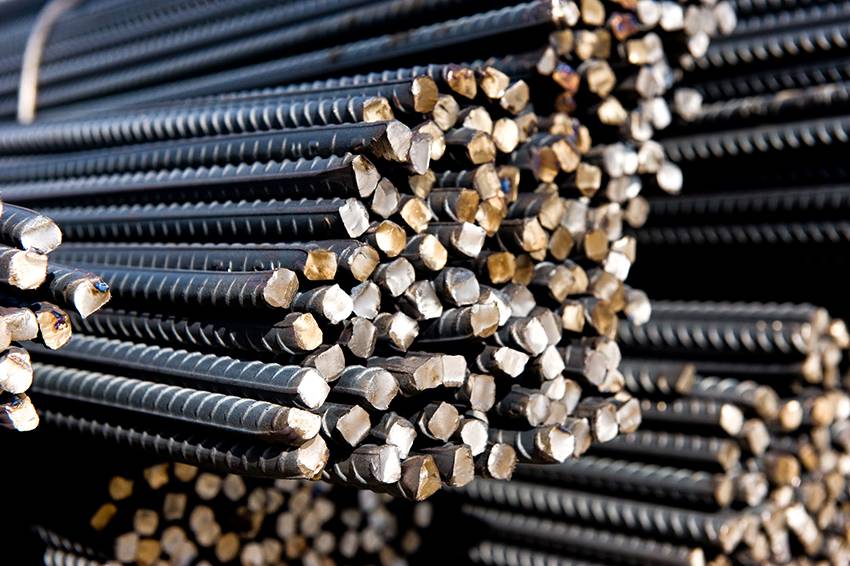

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

материал, используемый для изготовления продукции;
габариты арматуры, такие как размер, диаметр, тип поверхности;
профиль.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Классы и маркировка строительной арматуры

Вся используемая в строительстве арматура в основном применяется в зависимости от того, каким нагрузкам бетонная конструкция будет подвергаться. Отсюда и несколько государственных стандартов, определяющих сортамент изделия.

В ГОСТах горячекатаная арматура делится на классы:

А1. Это гладкая арматура сечением 6-40 мм. До 12 мм выпускается в бухтах или прутках, выше этого значения только в стержнях. Этот класс применяют практически везде, где необходимо провести армирование. Но чаще в стяжках, в монолитных конструкциях. Изготавливают этот тип из стали «3».
А2. Это рифленый вид, где присутствуют два продольных выступа и большое количество поперечных. Последние расположены по винтовой линии и имеют одинаковый заход, то есть с одной стороны. Сечение профиля – 10-80 мм. Выпускается в бухтах и стержнях, если диаметр не превышает 12 мм, и только в прутках выше этого размера. Изготавливается из стали «5», более прочной.
А3. Еще один рифленый вариант, в котором все те же два продольных выступа и множество поперечных. Последние располагаются по-другому, чем в предыдущем варианте. То есть в направлении друг к другу с заходом с противоположных сторон. Сечение изделия 6-40 мм. До 10 мм выпускается в бухтах и стержнях, выше данного параметра в прутках. Сырьем для этого сортамента выступают специальные стали: 35ГС или 25Г2С.
А4, А5 и А6. Этот вид арматурных стержней в частном домостроении используется редко. Арматура дорогая, потому что выпускается из специализированной стали. Все три разновидности по внешнему виду и размерным параметрам от марки А3 практически не отличаются. У них немного реже расположены поперечные выступы. Строители их чаще используют в бетонных конструкциях, которые подвержены большим динамическим нагрузкам или подвергающихся серьезным силам растяжения.

Сегодня маркировка изменилась, поэтому не все знают ее, что приводит к непониманию, о чем идет речь. Внизу в таблице даны новые марки арматуры.

Старая маркировка	А1	А2	А3	А4	А5	А6
Новая маркировка	А240	А300	А400-А500	А600	А800	А1000

В новой маркировке цифровые обозначения – это показатель предела текучести стали, который определяет прочностные характеристики металла. То есть, предел текучести – это максимальные напряжения, возникающие внутри стального прутка, после которых арматура начинает деформироваться.

Какая бывает по прочности и механическим параметрам

Стальная арматура, выпускаемая по ГОСТу 5781-82, имеет строгие значения по прочности и другим механическим параметрам. Но в документе также указаны послабления для показателя линейного удлинения изделий и для временного сопротивления.

Для А2 диаметром больше 40 мм удлинение может изменяться на 2,5-3%.
Для А2С временное сопротивление может снижаться до 426 МПа. Буква «С» в маркировке обозначает, что этот класс может использоваться для сварки.
Для А3 временное сопротивление может снижаться до 560 МПа.

Параметры:

Класс	Предел текучести, МПа	Временное сопротивление, МПа	Относительное удлинение, %
А1	240	380	25
А2	300	500	19
А3	400	600	25
А4	600	900	6
А5	800	1050	7
А6	1000	1250	6

Классификация арматуры по классам

Сортамент арматуры характеризуется особенностями процесса производства металлоизделия. По характеру изготовления существуют два вида арматурных стержней: горячекатаные и холоднотянутые.

Исходя из степени прочности, диаметра и массы арматурных изделий производится классификация арматуры по классам:

А1 — А240,
А2 -А300,
А3 — А400 и А500,
А4 — А600,
А5 — А800,
А6 — А1000.

Что означает класс арматуры

Класс арматуры — это аббревиатура, где зашиты все основные характеристики арматурных прутов какого-либо типа.

Производители в обозначении арматуры указывают свойства с помощью следующих букв:

«А» обозначает изготовление изделия из горячекатаной стали;
«В» — из холоднокатаной стали;
«К» означает обработку стержней антикоррозийными средствами;
«С» обозначает способность поддаваться сварке;
«Е» — особую гибкость.

Например, в маркировке арматуры А500С расшифровка аббревиатуры говорит: горячекатаный армстержень с текучестью 500 мПа третьего класса обладает свойством сварки. Марка стали А600С – горячекатаные пруты с пределом текучести 600 мПа, обладающая сварочной способностью.

В арматурных каркасах для нагруженных конструкций арматурные стержни соединяют вязальной проволокой. В этом случае сварка не применяется. Вязка позволяет стержням немного перемещаться на 1-2 мм относительно друг друга.

Классификация строительной арматуры по назначению

Разнообразие технологий и разный уровень архитектурной сложности современных зданий предписывают различные функции и целевое назначение для арматурных элементов:

рабочая арматура принимает на себя силу растяжения, сжатия, скалывания и другие нагрузки на конструкцию. Располагают армстержни в зоне растяжения ЖБК и должны быть максимально сцеплены с бетоном. Поэтому в качестве рабочей используются только рифленые стержни. Ее профиль и диаметр рассчитывается и вносится в проектную документацию;
конструктивная или распределительная арматурная сталь способствует однородному распространению нагрузки в колоннах, плитах, сводах;
монтажная соединяет два предыдущих вида в каркасы и сетки, то есть выполняет монтажно-крепежную функцию. Способствует равномерному разбросу нагрузок и напряжений среди отдельных прутов в бетонной конструкции. Для таких целей применяется гладкая арматура;
анкерная применяется для фиксации крепежных шпилей закладных деталей фундамента. Данные изделия представляют собой конструкцию из анкерной плиты и трубы с заглушкой.

Классификация по химическому составу

Деление по химсоставу металла происходит по трем позициям:

По степени прочности арматурные изделия разделяется на шесть позиций, уже упомянутых выше. В ходу разные обозначение арматуры. Так, арматура А1 (старая маркировка)– это то же самое, что АI и А240 (новая маркировка). Соответственно арматура класса А2=AII=А300, арматура А3=АIII=А400, А4=АIV=А500, А5=АV=А600.
По усиленной термической прочности арматурные изделия отличают по маркировке обозначение арматуры в виде добавленной буквы «т». Сюда относятся шесть разновидностей: Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Термическое упрочнение достигается за счет дополнительного быстрого охлаждения во время производства армстержней при горячем катании.
По свойству окисления армизделия обозначаются: СП – спокойная, ПС – полуспокойная, КП – кипящая. Разделение происходит по свойству кипения во время заливки бетоном. Кипящая сталь в процессе заливки бурно выделяет газы: она как бы кипит. Это низкосортная сталь содержит внутри большое количество пор. Для конструирования арматурных каркасов предпочитается спокойный тип стали.

Виды арматурного проката по материалу изготовления

Арматурные стержни на сегодняшний день производятся из двух типов материалов:

сталь;
композит.

В строительстве используются оба вида. Но композитный вид был изобретен относительно недавно. Композитные стержни производятся из стекловидных, базальтовых, углеродных волокон, заливаемых полимерным составом.

Арматура для частного домостроения

Из 15 позиций (таблица 1) индивидуальному застройщику достаточно четырёх.

А240 (В обиходе АI). Горячекатаная гладкая. Распределительная, анкерная для закладных деталей, диаметр 6-8 мм. Бухта.
А400 (АIII). Горячекатаная, периодического профиля. Рабочая, диаметром 10-12 мм. Пруты длиной 12 м.
А500 (АIII). См. пункт 2.
В500 (ВрI). Проволока для кладочных, армирующих сеток. Диаметр 3-5 мм. В виде готовых сеток.

Приобретать арматуру рекомендуется метражом. Это затратно по времени. Но гарантирует, что оплачен именно тот метраж, который необходим.

При сгибании стержней рекомендуется придерживаться радиусов и углов, указанных в таблице 4 для арматуры свариваемой (С) со специальной насечкой.

Таблица 4

Данные таблицы помогут отличить некачественную арматуру. Стержни, изготовленные из переплавленных рельсов, ломаются при меньших углах. Это относится к классу 500.

Стержни класса А400 не свариваются, угол изгиба не должен превышать 90°.

Универсальный класс

А500С – самая популярная арматура. Она, за счёт меньшего содержания углерода, отлично сваривается между собой (в том числе дуговой сваркой), что упрочняет каркасы для бетонной конструкции.

Уменьшенное количество легирующих добавок повысило пластичность, хрупкость ей не присуща. Это понятно по α_max, который составляет 180°. Что дополнительно даёт возможность применять этот класс в качестве анкерной арматуры.

А500 может заменить А400 без перерасчёта проектных нагрузок. В то же время обратная замена только с новым расчётом. За счёт повышенной прочности А500 на арматуре можно сэкономить до 10% материала. Это существенная величина для любого проекта.

Немаловажно и то, что А500 эксплуатируется при -55 ° C, что на 10° ниже, чем А400. Свариваемая арматура на 15% дороже обычной, этого же класса

Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше

Свариваемая арматура на 15% дороже обычной, этого же класса. Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше.

Несколько слов о запорной арматуре

Помимо строительной существует также запорная арматура

Важно понимать, что между этими запчастями нет ничего общего:

Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.

Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.

По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:

Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.

2 Марки и классы проволоки для армирования – изделия В и Вр

Еще один вид арматуры для армирования строительных конструкций – специальная стальная проволока. Она, как и стержневые арматурные изделия из стали, предназначена для армирования различных железобетонных конструкций и их деталей. Производят такую проволоку 2 видов и по соответствующим стандартам:

периодического профиля (с чередующимися вмятинами и выступами на поверхности) холоднотянутую, изготовленную из низкоуглеродистой стали и предназначенную для армирования обычных железобетонных конструкций – производят по ГОСТ 6727-80;
круглую и периодического профиля (с вмятинами на поверхности) холоднотянутую, изготовленную из углеродистой стали и предназначенную для армирования предварительно напряженных конструкций из железобетона – производят по ГОСТ 7348-81.

Проволока для армирования

Согласно стандарту 6727, проволока, изготовляемая по нему, классифицируется и делится на типы следующим образом. Вся продукция относится к одному классу – Вр 1. Проволоку производят 3 номинальных диаметров: 3, 4 и 5 мм. В соответствии со всем этим ее и обозначают. То есть, например, изделие диаметром 4 мм маркируется так: проволока 4 Вр 1 по ГОСТ 6727-80.

Таким образом, по этому стандарту выпускают всего 3 марки арматуры. Каждой из них соответствуют свои механические свойства, приведенные в таблице 1, но по ним, в отличие от большинства других видов арматур, проволока Вр 1, согласно ГОСТ 6727, никак не классифицируется.

Таблица 1.

Диаметр Вр 1, мм	Усилие, соответствующее значению предела текучести (условного) P_0,2, rH (кгс)	Разрывное усилие (предельное) P, rH (кгс)	Количество перегибов	Удлинение (относительное) δ₁₀₀, %
не менее
3	35 (355)	39 (400)	4	2,0
4	62 (630)	71 (720)	2,5
5	97 (985)	106 (1085)	3

Изделия Вр 1, согласно стандарту 6727, производят из катанки по ОСТ 14-15-193-86. Проволока ГОСТ 7348 делится по виду, как отмечалось выше, на круглую – обозначается В, периодического профиля – маркируется Вр. Кроме того, она еще подразделяется по состоянию изготовления на:

произведенную с отпуском при прикладываемом напряжении (стабилизированная) – в обозначении проволоки ставится отметка Р;
просто с отпуском – никак не обозначается в маркировке.

По точности изготовления всю продукцию стандарта 7348 делят на группы: 1, 2, и 3. Круглую проволоку (В) производят стабилизированной и просто с отпуском. А периодического профиля (Вр) – только просто с отпуском. И еще продукция стандарта 7348 в зависимости от ее диаметра и величины предела текучести (условного) делится на классы по прочности: 1200, 1300, 1400 и 1500 (в Н/мм2). Это тоже отражается в обозначении проволоки. Производят изделия стандарта 7348 номинальными диаметрами 3, 4, 5, 6, 7 и 8 мм. Механические свойства для проволоки всех типоразмеров и классов прочности приведены в таблице 2.

Таблица 2.

Диаметр проволоки, мм	3	4	5	6	7	8
Класс прочности в Н/мм2	не менее	1500	1400	1400	1400	1300	1200
Временное сопротивление в Н/мм2	1780	1700	1670	1670	1570	1470
Разрывное усилие (максимальное), H (кгс)	12600 (1285)	21400 (2180)	32800 (3340)	47300 (4820)	60400 (6160)	74000 (7540)
Усилие (номинальное) P_0,2, H (кгс)	10600 (1080)	18000 (1830)	27500 (2800)	39700 4050	50700 (5170)	62000 (6320)
Удлинение (относительное) после произошедшего разрыва δ₁₀₀, %	4	4	4	5	6	6
Количество перегибов при диаметре испытательных валиков 30 мм	круглой проволоки	9	7	5	–	–	–
периодического профиля	8	6	3	–	–	–

Соответственно делению на виды и классы, проволоку стандарта 7348 обозначают следующим образом. Например, изделие диаметром 7 мм, имеющее класс прочности 1300, круглое, стабилизированное и относящееся к группе точности 2 маркируется: проволока 7В1300 – Р2 ГОСТ 7348-81. А диаметром 4 мм, имеющее класс прочности 1400, периодического профиля и относящееся к группе точности 3: проволока 4 Вр 1400 – 3 ГОСТ 7348-81.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

материал, используемый для изготовления продукции;
габариты арматуры, такие как размер, диаметр, тип поверхности;
профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

Цена арматуры за тонну и за метр: составляющие стоимости

На формирование цены любого изделия влияет несколько факторов. Это касается и арматуры. Различную стоимость имеют гладкие и рифленые стержни, ведь производство последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше и цена готового изделия.

Стоимость арматуры зависит от ее вида, прочности, пластичности и качества

На формирование стоимости также оказывают влияние прочность и пластичность материала. Для повышения этих показателей в сплав добавляют кремний или хром, а для гибкости – марганец. Текучесть стали тоже имеет значение.

Помимо этого, формирование цены зависит от качеств, указанных в маркировке. Например, дополнительно придется заплатить за арматуру с меткой Т, обозначающей термоупрочнение, или К, что свидетельствует об устойчивости к коррозии.

Чем больший объем приобретаемой продукции, тем выгодней цена

Производители действуют по такому принципу: чем выше продажи, тем лучше. Именно поэтому объем приобретаемой продукции существенно влияет на ее стоимость. Соответственно, цена арматуры за 1 метр будет намного выше, чем товар, приобретенный в тоннах.

На тот факт, сколько стоит метр арматуры, влияет и сезонность проведения работ, так как любая стройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды строительных материалов, значительно падает. Именно этот период считается наиболее оптимальным для приобретения товара, но при этом следует побеспокоиться о соответствующем его хранении.

Арматура является важным материалом в современном капитальном строительстве. Это вид металлопроката имеет ряд серьезных качественных характеристик и эксплуатационных требований, регламентированных ГОСТом. Они отображаются в специальных таблицах и нормативах, именуемых сортамент арматуры. Знание его основных показателей и умение проводить правильные расчеты помогут не только приобрести качественный товар, но и значительно сократить затраты на его покупку.

Особенности маркировки строительной арматуры

Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.

Для чего нужна арматура?

Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.

Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.

Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:

1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).

2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).

3. Устройство стяжки, укрепление штукатурки.

4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).

5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.

Читаем символы маркировки

Символьный код арматурного проката начинается с литеры:

А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
В – холоднодеформированная;
К – канаты.

Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.

Выделяют следующие серии арматурного проката:

1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.

2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.

3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.

4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.

5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.

6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.

Маркировка включает также указание на особые свойства продукции:

К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
С – соединение методом сварки.
Т – термомеханически упрочненная сталь.

После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.

Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:

1. Для арматуры из низколегированной стали:

А4 – красный;
А5 – красный и зеленый;
А6 – красный и синий.

2. Для проката из термоупрочненного металла:

Ат3 – белый и синий;
Ат4 – белый и желтый;
Ат4К – зеленый;
Ат5 – синий;
Ат5СК – белый и зеленый;
Ат5К – желтый и зеленый;
Ат6 – желтый;
Ат6К – зеленый и черный.

Особые свойства

Также арматуру различают по назначению. В сравнительно редких случаях металлический прут должен иметь ряд свойств, делающих его подходящим для применения. Этого добиваются разными способами – путем добавления специальных примесей в сплав или же особой обработкой. В любом случае, арматура приобретает уникальные характеристики. На наличие особых свойств указывает литера, стоящая в конце кодировки. Обычно встречаются следующие обозначения:

С – свариваемая. Обычно при сборке из арматуры каркаса использование сварки крайне нежелательно – перегрев снижает прочность, а кроме того, снижает устойчивость перед коррозией. Но существует специальный металл, в состав которого входят добавки, повышающим его возможность противостоять негативным последствиям;
К – устойчивая перед коррозией. Благодаря специальным добавкам (хром, вольфрам и прочие), арматура способна на протяжении многих лет работать не только в условиях повышенной влажности, но и при контакте с агрессивной средой – щелочной, кислой, обладающей повышенным содержанием кислорода;
СК – арматура, обладающая обоими вышеперечисленными свойствами. Имеет высокую стоимость, поэтому используется сравнительно редко, только когда обычная не справляется со сложными условиями эксплуатации.

Конечно, на эту продукцию существует специальный ГОСТ, предъявляющий к ней особые требования.

Маркировка строительной арматуры

Классификация и сортамент

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Классы и маркировка строительной арматуры

Какая бывает по прочности и механическим параметрам
