Вентилируемый фасад – технология монтажа навесных фасадных систем с воздушным зазором

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

  1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
  2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
  3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

  • Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
  • Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
  • Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

  • Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
  • Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

Схема устройства бескаркасного вентилируемого фасада

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

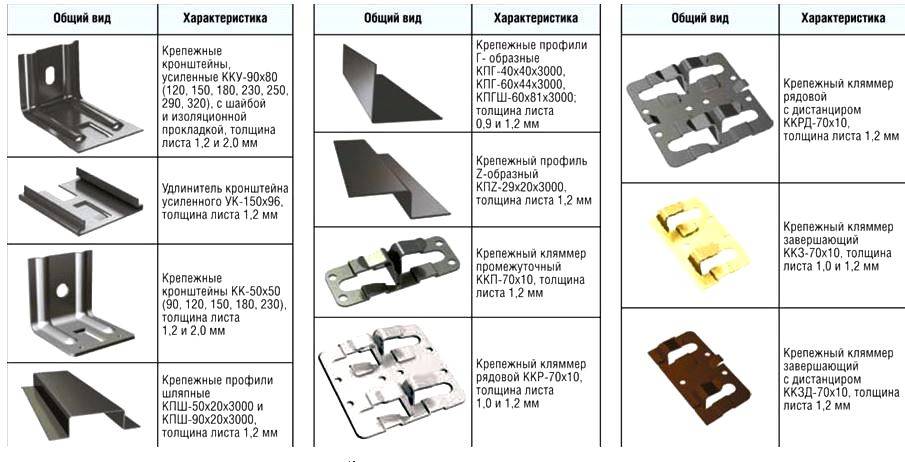

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

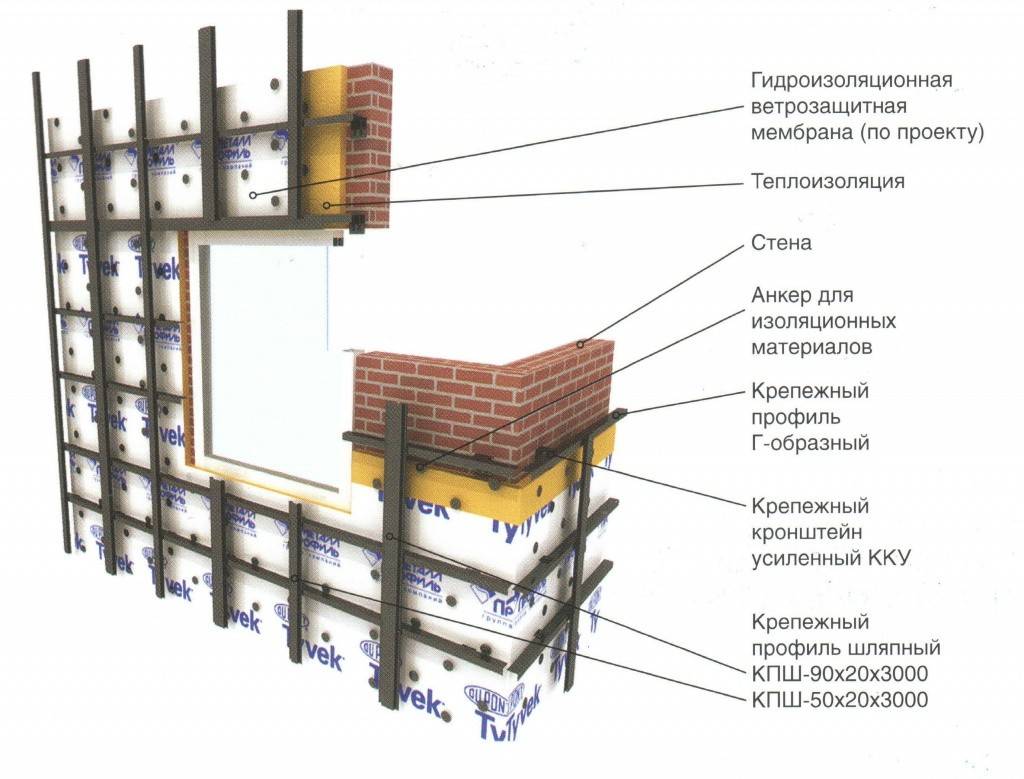

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

  • Для закрепления кронштейна на несущей стене используется анкерный дюбель.
  • При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

  • Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
  • В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
  • Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

  • Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
  • Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
  • Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

  • Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
  • Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
  • Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Подготовка фасада здания перед монтажом навесных вентилируемых фасадов

12.02.2020 В современном строительстве для обустройства зданий часто применяют вентилируемые фасады. Вентфасады имеют сложную конструкцию — это система из каркаса, гидро-, и теплоизоляционных слоев, облицовочного материала. Монтаж вентилируемых фасадов проводят просто и быстро. Чтобы конструкция надежно защищала ваше здание и прослужила много лет, необходимо выбрать материал и комплектующие высокого качества, провести правильный монтаж.

Прежде чем начать возводить фасад, нужно провести тщательную подготовку. Во время подготовки необходимо:

  1. обозначить зоны и территорию, на которой опасно находится кровельщикам;
  2. подготовить и осмотреть фасадные подъемники;
  3. определить помещение для складирования материалов на объекте.
  4. нельзя устанавливать навесные вентфасады при гололедице, сильном морозе (больше 20 градусов), тумане, ливневом дожде.

При соблюдении технологии монтажа, вентфасад получается надежным и прослужит владельцам много лет.

Особенности монтажа

Монтаж проводится в несколько этапов:

  1. Сначала обозначаются границы строительных работ, которые подразумевают полосу шириной в 3 метра по периметру здания;
  2. Затем на обозначенном участке раскладывают материалы;
  3. Мастера собирают строительные леса;
  4. Проверяют кривизну стен. Если перепады не превышают 90 мм, то выравнивать стены не нужно;
  5. Оценивают максимальную нагрузку фасада и необходимую толщину утепляющего материала;
  6. Проводят разметку поверхности. Сначала отмечают линии-маяки с помощью нивелира.

Размечают промежуточные точки на одинаковом расстоянии друг от друга. На них будут фиксировать опорные и промежуточные точки для крепежей-кронштейнов.

Подготовка поверхности

Перед монтажом фасадной системы проводят геодезическую съемку. Это нужно для получения точных размеров здания. Необходимо определить тип и состояние несущих стен. Проводят проверку анкерного дюбеля, на который укрепляют всю конструкцию.

Определяют предельно возможную нагрузку на конструкцию.

Система утепления здания требует отдельного проекта, который состоит из ряда параметров:

  • Теплоизоляция объекта до его утепления. Мастера вычисляют экономию тепла при определенной толщине теплоизоляционного слоя;
  • Определяют тип и толщину, а также план укладки теплоизоляционного материала вариант их фиксации;
  • Разработка узлов примыканий. Они считается составной частью всего проекта.

Полезные советы для монтажа вентфасада Чаще всего ошибки совершают, когда хотят сэкономить на материалах или услугах. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации.

  1. Не стоит экономить и приобретать плиты из керамогранита. Они не противостоят воздействию ультрафиолетового излучения, поэтому со временем цвет фасада выцветает, он становится некрасивым.
  2. Нельзя экономить на минеральном утеплителе внутри конструкции. При неправильной фиксации или низком качестве утеплителя, вентфасад будет терпеть большие потери тепла. Также вентфасад будет более пожароопасным из-за некачественного утеплителя.
  3. Перед монтажом нужно выравнивать стены, чтобы перепады стен не превышали 90 мм. Если же не соблюдать данного правила, фасад будет непрочный, быстро начнет разрушаться. Перепады и неровности стен приводят к уменьшению вентиляционного зазора, который допустим минимум в 40 миллиметров. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, на нем появляется плесень и грибок. Ввиду влажности теплоизоляционные свойства снижаются, он промерзает. Разморозка и заморозка материала приводит к его разрушению.
  4. Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов всегда одинакового размера. Нарушение этого требования приводит к снижению декоративных качеств вентфасада.

Подведем итог Навесные вентилируемые фасады имеют много полезных свойств и технических преимуществ. Правильный монтаж обеспечит продуктивную эксплуатацию. При возведении конструкции нужно соблюдать этапы подготовки, проводить контроль качества на всех этапах строительства.

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов –  задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок. Особенно установка каркаса.

Монтаж НВФ выполняется в несколько этапов:

  • На наружной стене здания устанавливается каркас из профиля.
  • Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
  • В вертикальном положении закрепляется обрешетка
  • Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри

Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы)

Лучше всего для работы по установке и монтажу крепления каркаса вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов.

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Инструмент и инвентарь

Наименование:Технические характеристики:Назначение:
Леса строительныеВысота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/мДля монтажных работ на определенном уровне здания
Фасадный подъемник или люлькаДлина рабочего настила-4м.

Грузоподъёмность-300кг.

Высота подъёма до 150 м.

Для монтажных работ на определенном уровне здания
Лазерный нивелирТочность измерения 0,1 мм/мИзмерение высот
ВатерпасДлина 1500мм, точность измерения 0,5 мм/м.Проверка горизонтальных

плоскостей

Отвес, шнурМасса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м,

диаметр 3 мм.

Разграничение захваток, проверка вертикальности
Лазерный уровеньТочность измерения 0,1 мм/мПроверка горизонтальных плоскостей
Перфоратор или дрельМаксимальный диаметр сверла (пробойника) 20 мм.Сверление отверстий в стене
Рулетка стальнаяДлина 20 м., Масса 0,35 кгИзмерение линейных размеров
Гайковерт ручнойМомент затяжки 12,5 кгс.мЗавинчивание/отвинчивание гаек, болтов
Отвертка с рычажным

наконечником

Реверсивная рычажнаяЗавинчивание/отвинчивание винтов, болтов
Электродрель с насадками

для завинчивания

Потребляемая мощность 800 Вт, максимальный диаметр

сверления 20 мм.

Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторныйСила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором

2,2 кг

Установка вытяжных заклепок
Клепальные клещиДиаметр заклепок до 6ммУстановка заклепок
Сетка защитная на лесаЗащита от падения предметов с высоты лесов

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

  1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
  2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
  3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
  4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

  • материал несущей стены;
  • предназначение здания;
  • климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.
