Обкладка печи в бане кирпичом своими руками, видео инструкция, схемы

Процесс обкладки металлической печи кирпичом

Как обложить печь в бане кирпичом своими руками со стороны парной и предбанника, описано на многих строительных форумах. Правильную технологию выбирают с учетом веса печки и обкладки, площади парной, собственных возможностей.

Обустройство основания

Под банную печь необходимо соорудить фундамент из кирпича

Даже если конструкция весит меньше 700 кг, ей требуется основание. Пошаговая инструкция такова.

Для котла с экраном закладывают общий фундамент. Для этого роют траншею глубиной в 30 см и размерами, совпадающими с габаритами обкладки.
Яму наполовину засыпают крупным щебнем, а затем заливают бетоном.
Если вес печки невелик, поставить ее можно прямо на лаги. Однако перед установкой следует проложить между ним и полом лист асбестового картона или стальной лист.

После застывания бетона выполняют кладку.

Сооружение печного экрана

Для защиты деревянных стен выкладывают экран

Облицовывают по стандартной технологии. Рекомендации следующие:

кладку начинают с любого угла и выполняют по кругу;
во втором ряду оставляют отдушины, обеспечивающие циркуляцию воздуха между стенками корпуса и кожуха;
рекомендуемая толщина – в полкирпича, то есть камень кладут на ложок;
перевязка в полкирпича обязательна;
в каждый 3–4 ряд укладывают стальные прутья или арматурную сетку;
для кладки берут глинный раствор из пропорции глины и песка 1:1;
толщина шва везде 5 мм;
в верхнем ряду обкладки тоже оставляют вентиляционное отверстие;
проемы для поддувала и топочной камеры укрепляют металлическими уголками.

Способы обкладывания

Зазор между печью и кирпичной кладкой должен быть не менее 3 см

Отделка банной печи кирпичом со стороны предбанника и парной выполняется 3 способами.

Сплошная обшивка – декоративна, но несколько непрактична. Сплошной экран около печи обеспечивает быструю передачу тепла, но и впитывает слишком много тепла, что снижает эффективность котла.
Ограждение – стенка выполняется не на всю высоту отопителя, а только на определенную величину. Портал носит чисто защитный характер, предупреждая случайные ожоги.
Конвектор с продухами – оптимальный вариант. В обкладке оборудуют вентиляционные отверстия по всей высоте, чтобы тепло от металлического корпуса по стене попадало в помещение. При этом по окончании топки каменный экран продолжает излучать тепло и сауна остужается медленнее.

Свойства и особенности использования материалов для отделки самодельного устройства

Каждый отделочный материал имеет определённые свойства теплоотдачи, жаростойкости и отличается степенью безопасности при использовании. Среди таких материалов есть самые дешёвые, самые популярные и самые дорогие, которые подбираются согласно вкусам и желаниям владельца.

Кирпич

Распространённый и популярный вид облицовочного материала для чугунных и металлических конструкций.

Несмотря на более длительный, по сравнению с металлом нагрев, кирпич в течение долгого времени сохраняет тепло и обладает прекрасной устойчивостью к воздействию влаги.

Равномерный нагрев конструкции обеспечивает облицовка печи в полкирпича на всю высоту металлического корпуса, с предусмотренными в кладке отверстиями для циркуляции потоков воздуха. В местах размещения дверец верхняя часть отверстия укрепляется уголками.

Краска

Окрашивание – самый простой и доступный метод отделки печи для бани, который можно осуществить по любой поверхности, но при этом следует учитывать термостойкость краски, способность окрашивающего материала выдерживать очень высокие температуры. Обычная масляная и большинство эмалей не подходят для этой цели, они быстро трескаются на расширяемой от нагрева поверхности, отслаиваются и выгорают.

При покраске внутри помещения для бани следует учитывать также влагоустойчивость красок, структура которых не будет разрушаться от большого количества пара. Основанием для изготовления таких лакокрасочных материалов является силикон и входящий в состав кремний. К подобным видам краски относятся популярные КО-8101, КО-8111, КО-8222, жаростойкая «Церта» ОС-82–03Т.

Для окрашивания термостойкой и влагоустойчивой эмалью поверхность зачищают наждачной бумагой и обезжиривают растворителями, после чего приступают к покраске печи.

Камень

Отделка печных конструкций природным или искусственным камнем также очень популярна.

Структура природных камней содержит в себе минералы, которые отличаются оздоровляющей организм и исцеляющей природной силой, а искусственный камень популярен благодаря своей доступности и привлекательному внешнему виду.

Оба материала имеют отличную теплопроводность, подолгу сохраняют тепло, являются долговечными и успешно применяются при облицовке печей для бани.

Выполняется отделка камнем на установленную стальную сетку, под которую предварительно размещают базальтовый огнеупорный картон, способствующий смягчению жара от металлических конструкций.

Облицовка выполняется различными способами с применением стойких к высоким температурам растворов. Природные камни для лучшего соединения предварительно замачиваются в воде.

Плитка

Кафельная или клинкерная плитка является традиционным материалом для облицовки. Её свойства по теплоотдаче и жаростойкости схожи с кирпичом, поэтому уложенный на раствор материал не растрескивается от тепловых расширений.

В местах особо сильного нагрева плитку укладывают на силиконовые термостойкие герметики, которые наносятся по краешкам уголков, а также по центру кафеля.

Между каждой плиткой выдерживается зазор для возможных тепловых расширений, который впоследствии заполняется термостойкой затиркой.

Справка! К категории плиточного материала относят и отделку завораживающими взгляд дорогостоящими и разнообразными по форме и расцветке изразцами. Этот вид облицовки не только имеет все свойственные плитке характеристики, но и создаёт изумительную красоту в интерьере русской бани.

Стальной футляр

Стальной футляр подразумевает под собой установку вокруг печи металлического каркаса прямоугольной, квадратной или цилиндрической формы на теплоизолирующее основание. Футляры отличаются хорошей теплоотдачей, прекрасно сохраняют жар и поддерживают оптимальный уровень температуры в помещении.

Металлическая облицовка отличается долговечностью, легко поддаётся покраске жаро- и влагостойкими красками, но так же, как и металлическая печь, сильно нагревается и становится небезопасной при неосторожном прикосновении

Штукатурка

С давних времён очень популярный и известный вид отделки печей для бани. В состав растворов для штукатурки входят различные материалы в самом разном сочетании. Основу для смеси составляют:

глина;
песок;
шамот;
асбест;
гипс;
известь;
цемент;
стекловолокно;
мелкая солома;
соль;
вода.

Штукатурка выполняется по кирпичной поверхности на укреплённую по периметру печи стекловолоконную сетку и обладает хорошей теплопроводностью и жароустойчивостью.

Важно! Оштукатуренная поверхность восприимчива к побелке, покраске, безопасна при соприкосновении, но требует систематического ежегодного ухода

Руководство к действию

Сам процесс не вызывает особых трудностей и вполне по силам даже людям, которые навыков строительства не имеют. Однако если его форсировать и нарушить последовательность технологических этапов, то можно получить результат, далекий от ожидаемого. Поэтому предлагаем вам поэтапную инструкцию для того, чтобы в полном соответствии с ее пунктами вы могли качественно обложить железную печь в любой бане подходящим кирпичом и удовлетвориться результатом.

Оформление фундамента

Обычно этот этап выполняется уже тогда, когда делается непосредственно печь. Однако если по каким-то причинам вы упустили из виду необходимость его возведения, то ничего страшного не произшло. Правда, для этого нужно будет сперва демонтировать печь.

определитесь с тем, какой размер будет иметь основание;
постройте деревянную опалубку — для этого лучше всего использовать фанерные доски;
покройте доски рубероидом — так вы защитите их от попадания влаги и последующего гниения;
насыпьте в яму мелкий щебень и песок, а затем залейте цементным раствором;
лучше всего накрыть основание армирующей сеткой и дать время на высыхание — как правило, не более 3 недель.

Возведение основания

в один ряд выложите из кирпичей основание;
убедитесь в том, что кладка не имеет расхождений по высоте;
уложите рубероид для гидроизоляции и лист железа — подберите такой размер, чтобы он выходил за кладку примерно на 0,1 метра;
поставьте печь и оберните полиэтиленовой пленкой, чтобы не испачкать после сцепляющим раствором.

Готовим раствор для кладки

Для того, чтобы приготовить действительно удачный раствор, следует позаботиться о том, чтобы в нем не было никаких комочков и посторонних примесей. В идеале — если берете поровну глины и цемента и добавляете еще примерно треть речного песка.

старательно размешивайте раствор в емкости и добавляйте воды до получения приемлемой по консистенции однородной массы;
ускорить процесс поможет строительный миксер;
проверить густоту можно, положив мастерком часть раствора на кирпич — если не стекает, то все, готово!

Готовим кирпич

Правда, делается это достаточно просто: отберите нужное его количество и замочите в воде примерно на 12 часов. Вы спросите, зачем такое извращение? Все просто: так он не будет впитывать в себя раствор во время непосредственной укладки. Если на кирпиче есть грязь и дефекты, то лучше избавьтесь от них сразу: позже сделать это будет весьма проблематично.

Виды кладок

Есть два варианта укладки, каждая из которых имеет как свои плюсы, так и минусы:

традиционной колодкой;
решеткой.

начинать укладку нужно с угла и ровность каждого ряда проверять уровнем;
для соблюдения углов — использовать отвес;
не перебарщивайте с раствором — всегда снимайте излишки мастерком, особенно если они проникают внутрь теплового экрана;
жесткость конструкции придает армирующая сетка, второй ряд с третьим целесообразно сразу после укладки связать проволокой;
не забудьте о необходимости циркуляции воздуха — для этого нужно предусмотреть 2 зазора в ряду, которые приблизительно равны половине используемого кирпича — но делать их нужно только через ряд;
последний ряд можно выложить произвольно, оформив в полном соответствии со своими эстетическими предпочтениями.

Также для лучшего понимания ситуации советуем посмотреть несколько видео по теме:

Также вам в помощь большая коллекция фото, раскрывающая все детали укладки. Пояснять их нет смысла — вы все поймете сами.

Тонкости обкладки печи кирпичом в зависимости от помещения

Печь устанавливают прямо в парилке или выносят топку в предбанник. Разберем нюансы каждого из вариантов.

В предбаннике

При монтаже важно помнить правила противопожарной безопасности. Минимальное расстояние от стены ‒ 0,5 м. Участки стен вблизи печи нужно обшивать теплоизоляцией, можно поставить защитный огнеупорный экран

Участки стен вблизи печи нужно обшивать теплоизоляцией, можно поставить защитный огнеупорный экран.

Расстояние от дверцы топки до стены, двери ‒ не меньше 1,25 см. Располагаться она должна по направлению к двери в парную.

Для агрегата с выносной топкой укладка перегородки выполняется поэтапно таким образом:

Выбирается место под печь. Заливается фундамент (подробная инструкция приведена в разделе ниже).
После полного застывания фундамента на него выставляется конструкция. На стене размечается проем под топку. Он должен быть больше, чем сама камера, на 25 см с каждой стороны. Точный выбор размеров проема под конкретную модель печи указан в техпаспорте изделия.
Болгаркой вырезается отверстие. Куски лишнего материала, мусор убираются.
Рекомендуется снова выставить печь на фундамент, чтобы проверить правильность проделанного отверстия, ровность основания.
Печь убирается. Готовится теплоизоляционный материал.
Берется базальтовый картон и разрезается на полоски. Крепится на стенки отверстия степлером. Затем керамоткань фиксируется таким же способом.
На степлер крепится алюминиевая фольга.
Берутся два листа минерита. Аккуратно вырезается отверстие под топку.
Заготовки ставятся со стороны парилки. Монтируются к деревянным стенам на саморезы.
Кирпич для облицовки замачивается водой. Готовится смесь для порядовки.
Работа по кладке начинается в предбаннике. Первый ряд нужно уложить в полкирпича. Последние элементы ряда кладут поперек, так получатся красивые выступы.
Во втором ряду оставляется место под зольник. Через него будет происходить циркуляция воздуха.
Минимальное расстояние от корпуса печи до перегородки ‒ 3 см.
При достижении высоты кладки выше топки в кирпичном ряду ставятся два стальных уголка. Это исключит соприкосновение с металлом.
Теперь аккуратно обрезаются фольга и остатки картона. При образовании зазора его заполняют минеральной ватой. Хорошо уплотняют.
На этом этапе начинается кладка в парилке. Печь ставится на фундамент.
Присоединяется дымоходная труба.
Проводится разметка. Создается перегородка в такой же последовательности.

В парной

Такое расположение менее затратно по материалам, но требует повышенного внимания и соблюдения правил пожарной безопасности. Встречаются конструкции открытого типа, когда камни уложены сверху печи. Поливая их водой, можно регулировать количество пара в помещении.

Пошаговое руководство установки агрегата в парилке описано в разделе ниже.

Рекомендуем к прочтению:

Как прочистить дымоход
Установка печи в бане

Пошаговая инструкция

Формируем основание

Чтобы печь для бани обложенная кирпичом была крепкой и надежной, важно правильно заложить фундаментную основу. Самым простым в монтаже и установке считается ленточный фундамент

Для его обустройства предварительно демонтируются деревянные элементы пола в доме, после чего копается траншея, дно которой устилается песочно-щебневой смесью. Все хорошо утрамбовывается и поливается водой. Следующий этап — бетонирование фундамента. Для прочности и надежности конструкции рекомендуется дополнительно перед заливкой в фундамент заложить армирующую сетку. После раствор оставляют просыхать. Пока основание полностью не высохнет, дальнейшие работы проводить не рекомендуется.

Подготовка

Перед строительством защитного фартука рекомендуется на 12 часов замочить кирпич для обкладки. Для этого отделяется требуемое количество материала, при необходимости очищается и помещается в холодную воду. Это мероприятие нужно для того, чтобы блоки не впитывали влагу из раствора во время формирования порядовки.

Как приготовить кирпичный раствор?

Порядовка металлической печи будет надежной, если в качестве кладочного раствора использовать цементно-глиняную смесь. Оба составляющих берутся в равных пропорциях и разбавляются водой, чтобы получилась сметанообразная консистенция. Чтобы хорошо перемешать раствор и получить однородную массу, рекомендуется воспользоваться строительным миксером. После перемешивания нужно дать кладочной смеси загустеть, а затем приступать непосредственно к кладке.

Кладка кирпича

Чтобы фартук был надежным, важно правильно рассчитать допустимое расстояние между кирпичной стенкой и железным корпусом, потому что если зазор будет небольшим, кладка быстро растрескается и придется переделывать все заново. В среднем для формирования экрана понадобится до 15 порядовок

Работу рекомендуется поделить на 2 этапа: в первый день сформировать половину рядов, после оставить конструкцию просыхать до утра. Затем выполняется остальная кладка, оптимальная толщина ряда — полкирпича. Схема порядовки представлена в таблице:

Ряд	Описание работ
1	Периметр полностью закладывается кирпичом, ряд ведется с угла, со строгим соблюдением ровности укладки
2	Стенка наращивается, проводится армирование, формируются воздушные зазоры
3	Выкладывается как 1-й
4—5	Формируется портал для дверки топки и поддувала,
6—8	Над основанием портала укладывается металлический уголок
9	Укладывается произвольно

В зависимости от личных предпочтений можно оформить порядовку аркой на уровне плиты, где располагаются угли. Таким образом тлеющие угольки будут на виду, и ими можно долго любоваться. Также закончить порядовку можно, установив круглую трубу в бане, через которую наружу будет выходить дым. Ни в каком из выбранных вариантов пошаговая инструкция формирования порядовки не меняется.

Первая протопка

Когда кирпичная отделка просохнет, а это длится в среднем до 2 недель, важно правильно ввести устройство в эксплуатацию. Для этого выполняются 2—3 тестовых топки, во время которых используется минимум дров

Это предотвратит чрезмерное разогревание и растрескивание конструкции. Еще таким способом удастся безопасно досушить влажные участки, благодаря чему печь прослужит надежно и долго.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Листы пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Приготовление раствора для банной печи из кирпича

Песок. Используется мелкозернистый (крупинки размером до 1-1,5 мм), речной, но без примесей ила. Перед замешиванием смеси песок пропускают через сито с отверстиями в 1,5 мм.
Глина. Перед применением ее укладывают в емкость, измельчают и, перемешивая, заливают водой с небольшим верхом. По истечении 24 часов эту смесь пропускают через сито, растирая комочки. По надобности процедуру повторяют. В итоге должна получиться масса однородной пастообразной консистенции, к которой добавляют песок. То, насколько жирная глина, определяет процент содержания песка в растворе.

Из глиняного раствора скатывается шарик диаметром 5 см. Берутся две дощечки из дерева: на одну укладывают этот шарик, второй — придавливают его. Плохой раствор (тощий) получается, если шарик рассыпается под давлением доски до появления трещин. Раствор считается пригодным к работе в том случае, если трещины образовались на 1/3 части шарика. Если трещины заполнили половину диаметра шарика, то раствор очень “жирный”, и требуется добавление песка.
Следующий способ состоит в скатывании двух таких же шариков из раствора, но один из них распластывают до лепешки диаметром 10 см. Затем их оставляют сушиться на двое-трое суток, после чего оценивают общее состояние. Если лепешка и шарик покрылись трещинами, то глиняная смесь очень жирная, а если шарик при броске с метровой высоты на поверхность из дерева не раскрошится, то ваш раствор — достаточно хорош для кладки печи.

Важно! На рынке или в магазинах можно найти уже готовую глиняную смесь для того, чтобы сложить печь для бани своими руками из кирпича. Обычно такие растворы обладают хорошими характеристиками

Схемы обкладки печей кирпичом

С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:

Печь перегревается.
Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
Избыточное тепло вылетает в трубу.
Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.

Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

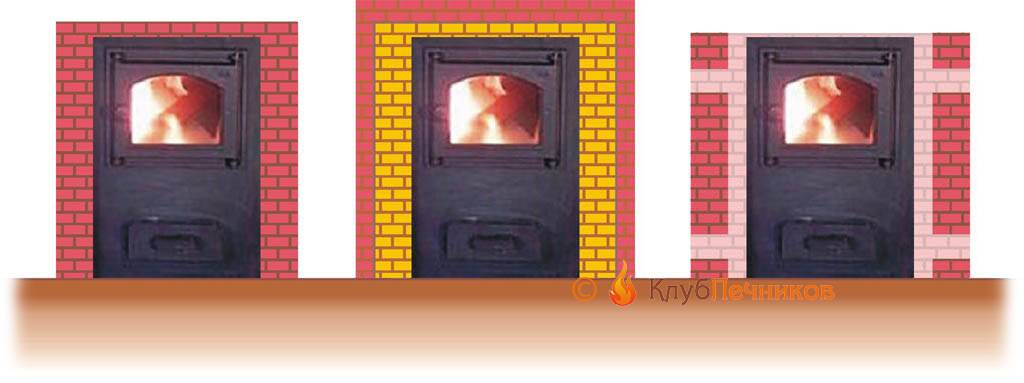

Схемы обкладки/облицовки печей кирпичом

Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.

Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.

О круглых печах

Горизонтальная круглая банная печь, как сказано выше, требует не облицовки, а постройки вокруг себя экрана. Как обложить кирпичом круглую печь на увеличение продолжительности теплоотдачи, иллюстрирует рис. ниже на примере горизонтальной печи с плоским подом; здесь видны все основные технологические приемы данного рода работ:

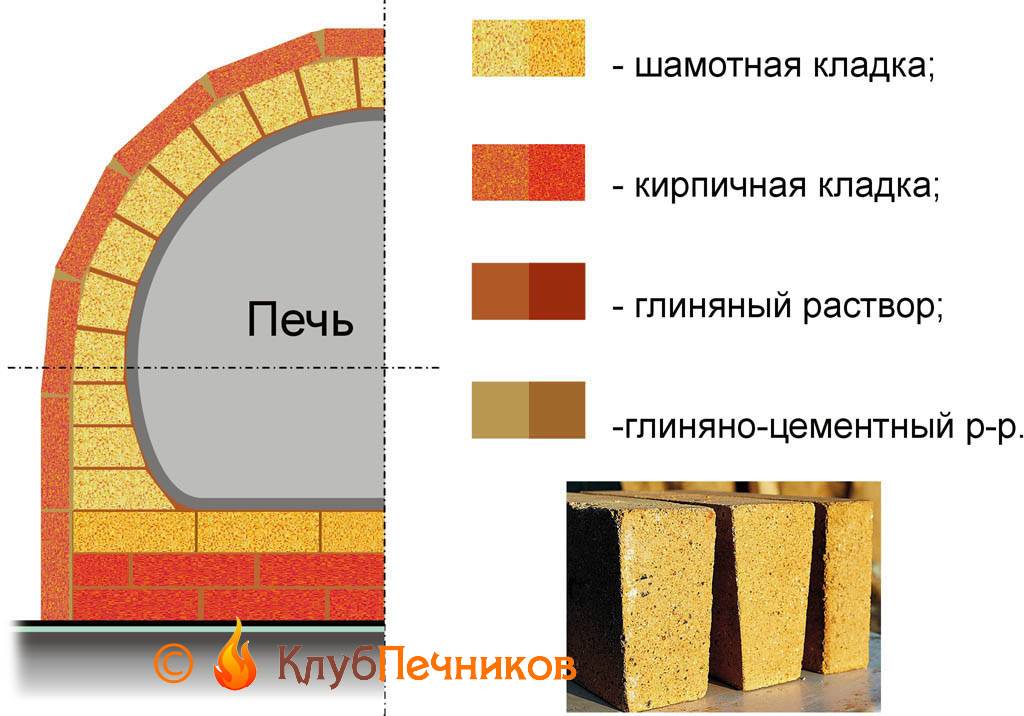

Облицовка кирпичом круглой печи

Выкладывается подушка под печь рабочим кирпичом на глиняно-цементном р-ре, а по нему шамотным на глиняном печном (выделено тоном).
До уровня наибольшей ширины корпуса кладку ведут снизу вверх сначала тонким шамотным кирпичом (шамотной плиткой) с подтесанными на клин тычками.
Свод выкладывают из секторных шамотных кирпичей. Толщину шва нужно выдерживать в пределах 3-6 мм, соотв. подобрав типоразмер секторного кирпича.
Швы шамотной кладки разделывают на глубину 3-5 мм.
По высыхании шамотной кладки ее обмазывают слоем глиняно-цементного р-ра толщиной ок. 5 мм.
Если печь большая, обмазку ведут поясами, чтобы внешнюю облицовку из рабочего кирпича класть на еще на начавший схватываться раствор.
Толщину швов внешней облицовки выдерживают в пределах 5-12 мм, для чего постели облицовочных кирпичей ориентируют по продольной оси печи или поперек нее.

Что касается вертикальных круглых печей, то чаще всего их удается облицевать, обходясь в основном секторными кирпичами, разве что печка стоит вплотную к стене. Но, вообще говоря, облицовывать кирпичом такие печи не нужно. Вертикальные круглые печи почти все – канальные или колпаковые в стальном футляре. Облицовка кирпичом только испортит их теплотехнику. Наводить красоту на такие печки нужно зачисткой/покраской, облицовкой кафелем/керамогранитом и др. способами, не нарушающими теплового цикла печи.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

~~дымоходные трубы~~

Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

~~сэндвич-трубы~~

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Постройка поэтапно

После возведения фундамента и выравнивания его по уровню можно приступать, непосредственно к кладке. Дело это интересное, и труд не такой тяжелый физически. Здесь требуется небольшой перечень инструмента:

Кельма, мастерок для раствора;
Молоток каменщика;
Бетономешалка или ручной строительный миксер для приготовления раствора;
Уровень, отвес, рулетка;
Вспомогательный инструмент для переноски раствора и кирпичей, например, ведра.

По каждому пункту можно приобрести более совершенные варианты. Вместо уровня и рулетки можно пользоваться лазерным нивелиром и дальномером. Сейчас эта электроника стоит недорого. С этими приборами точность кладки рядов у вас существенно повысится. Лазерный уровень пригодится и в строительстве любых других элементов в бане. Его удобно купить заранее.

Важно! Если для кладки помимо цельного кирпича у вас закуплены доли ½ и 3/4, то молотком каменщика можно пренебречь. Поверх гидроизоляции на слое кладочного раствора выкладывается первый ряд кирпича

Поверх гидроизоляции на слое кладочного раствора выкладывается первый ряд кирпича.

Делается это строго по уровню. По нему натягивается шнур. До этого по углам бани должны быть поставлены маяки.

В качестве маяков удобно использовать деревянные или металлические бруски. Они должны быть закреплены прочно, чтобы обеспечивать натяжение шнура в несколько десятков кг. Кирпичная кладка в бане ведется по одному ряду. То есть к кладке последующего ряда приступают только после того, как выложен и проверен на уровень и отвес весь предыдущий.

Нюансы кирпичной печи

Конструкция изделия. К самым основным деталям относятся: топка, дымоход, зольник, решетка.
Весовая категория. Средний вес кирпичной печи составляет 1-1,5 тонны килограмм, что обуславливается кирпичной основой. Для подобной конструкции необходим крепкий фундамент, размеры которого зависят от размеров самой печи.
Основа для топлива. В качестве топлива можно рассматривать разные варианты – дрова, уголь, газ, электричество. Это следует выбирать в зависимости от собственных предпочтений и удобств.
Размеры печи. Этот параметр зависим от размеров помещения, в котором будет размещаться печь. Оптимальным вариантом будет кирпич с размером 3,5*4 миллиметра.

Частые вопросы

Можно ли использовать керамический кирпич для отделки бани?

Можно, только не для оборудования отопительных конструкций, так как он не переживает нагрузку в виде таких высоких температур, так как их предел — это 200 C. Но для укладки пола он сойдет, нужно лишь избирать высококачественный полнотелый кирпич, чтобы все экземпляры были одинакового размера, а грани — ровные и плоские.

В какой бане внутренняя облицовка из кирпича будет уместна?

На самом деле, в любой. Все зависит от вашего вкуса и фантазии. Конечно, наиболее оптимальный вариант — это деревянная баня и кирпичная внутренность, так как такой выбор и дешевле, и практичнее, и долговечнее, чем полностью кирпичная или каменная монолитная конструкция.

Как правильно ухаживать за такой баней?

Кирпич имеет неприятное свойство покрываться грязью, пылью, остатками раствора, которые при застывании бывает трудно ликвидировать. Использовать ударные инструменты для этого не стоит, ибо они повредят структуру. Поэтому, лучше запастись наждачной бумагой или применить современные методы химической очистки: с помощью фосфорной, серной и соляной кислоты. Особенно удобно так счищать остатки раствора, который имеет глиняную природу.

Какие есть недостатки кирпичной отделки?

Существенных нет, есть лишь небольшие минусы: ● длительный нагрев. Кирпич очень долго разогревается, потребуется больше времени и расходных материалов, зато он намного дольше отдает тепло; ● накопление влаги. Всасывает влагу из воздуха и долго высыхает; ● сложность укладки. Правильно выложить кирпичный ряд — это нелегкая задача, если вы делаете это самостоятельно и без помощи профессионалов.

Нужно ли проводить постоянное отопление в такую баню?

Прямой необходимости нет, так как это очень дорого и увеличит затраты в разы. Но такой подход точно увеличит срок службы всех помещений. Плюс, если нужно будет срочно затопить ее, например, когда придут гости, то сделать это не получится из-за длительного нагрева кирпича.

Самостоятельная отделка банной печи кирпичом по шагам
