Правила и нюансы выполнения обвязки свайного фундамента профильной трубой

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

  • Подрезка свай, установка оголовков.
  • Укладка балок по внешнему периметру, соединение углов.
  • Укладка внутренних балок, сварка с внешними элементами.
  • Обвязка остальных опор для получения максимальной жесткости.
  • Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!
По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

  • Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.
  • Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
  • На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
  • После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
  • Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
  • Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

Фоторепортаж

полосу фанеры делаем чуть уже чем доска

Пилим сразу несколько плит, предварительно выровняв. Последняя плита пропиливается только чуть чуть сверху – готовая разметка.

Дешевые быстрозажимные струбцины почти сразу ушли на помойку, слишком слабые. На смену пришли обычные винтовые F образные.

При попытке вытащить 150 гвоздь, попавший на сучок – молоток не выдержал

Маркером отмечены места промежуточного крепежа. Чтобы при креплении следующего слоя – не попасть в крепеж на другом.

Сверху по балкам прошелся рубанком, чтобы поверхность была ровной.

Балки поставлены на ребро и обвязка готова

Погрешность диагоналей получилась 5-7мм.

Какие замечания по балке я могу сделать пост фактум

  1. Использовать клей имеет смысл только если у вас строганные доски идеальной геометрии. В противном случае стянуть балку так, чтобы клей работал крайне сложно. Учитывая что клей не дешевый и надо его много, думаю что от него имеет смысл отказаться. Повторюсь, это относится к случаю когда балка собирается из сухой не строганной доски. Если доска естественной влажности, то клей и вовсе бесполезен.
  2. Уже сделав балки, я наткнулся на американскую статью, где обсуждались преимущества балки собранной с фанерой и без. Общий вывод – фанера дает прирост прочности примерно 15%. Причем увеличение высоты доски дает бОльший прирост прочности. Другими словами – балка из доски 40х200мм без фанеры, будет прочнее чем балка 40х150 с фанерой.
  3. Пробивать весь бутерброд насквозь 150мм гвоздями довольно тяжело. Имеет смысл пробивать гвоздями 90мм послойно (по 2 доски)

Вывод по балкам

Сейчас бы я делал балку из доски высотой 200мм с послойным пробиванием 90 гвоздями, без фанеры и клея. Было бы быстрее и прочнее. Или же 40х150 с фанерой но без клея, так же с послойным пробиванием.

А еще лучше – заплатить сразу свайщикам за обвязку проф трубой или швеллером и не парится с обвязкой, а сразу собирать на ней платформу как на ленточном фундаменте.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики

  1. Дешевизна.
  2. Простой монтаж.
  3. Быстрое возведение.
  4. Разнообразие моделей.
  5. Достаточная несущая способность.
  6. Ремонтопригодность.
  7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

  • ширина лопасти;
  • диаметр столба;
  • длина трубы;
  • тип наконечника;
  • толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

  • высота снежного покрова зимой;
  • температурный режим в помещении;
  • уровень подземных источников;
  • вероятность подтопления;
  • тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Отделка

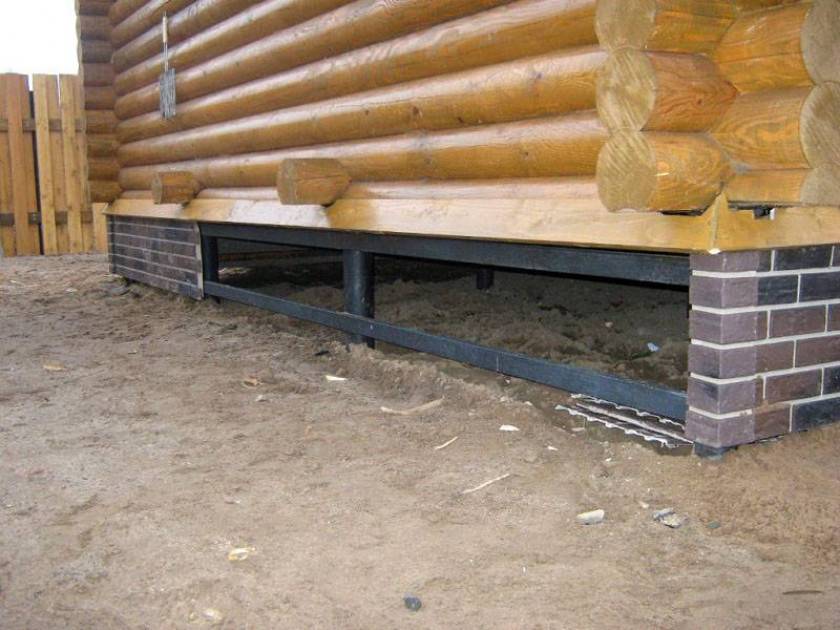

Установку фундамента можно совместить с утеплением. Это улучшит изоляционные параметры здания, поможет уменьшить затраты на подержание комфортных температурных условий.

Сначала между сваями закрепляют обрешетку. Ее можно сделать из оцинкованных металлических профилей, деревянного бруса. Для обшивки подойдет цокольный сайдинг, профилированный лист. Изнутри закрепляют слой изоляции.

Отделка искусственным камнем

К сведению! Как утеплить эту часть конструкции, можно выяснить с помощью соответствующих инструкций. Здесь лучше использовать пенополиуретановые плиты и другие материалы, не впитывающие влагу.

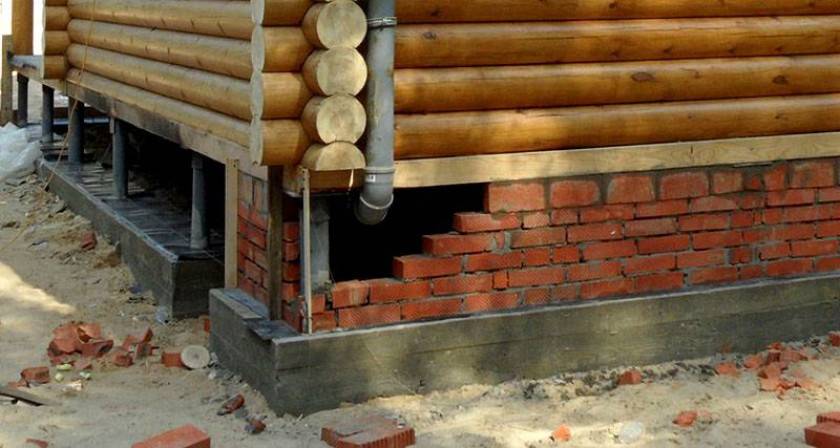

Если построить кирпичную стенку, облицовку можно сделать из штукатурки

При изучении вопроса, как отделать цокольную часть, следует помнить о сохранении хорошей гидроизоляции между основанием и зданием. Если для строительства стенки применяется бетон, иные тяжелые материалы, необходимо добавить соответствующий вес в расчет нагрузок. При необходимости – увеличивают диаметр столбов, либо уменьшают шаг их установки.

Технология изготовления столбчатого фундамента

Дальнейшие работы будут делиться на два этапа, каждый из которых требует ответственного и пошагового выполнения.

Бурение скважин и установка свай

  1. Согласно разметкам изготавливаются скважины с помощью бура. Глубина скважины должна быть глубже уровня промерзания почвы на 25 см, а ширина – на 7 см больше диаметра ПВХ труб. Ввиду возможных обвалов, не стоит бурить сразу все скважины, лучше изготавливать их последовательно;
  2. Используя лопату или специальную насадку на бур, на дне скважины делают расширение высотой 25 см и диаметром 12 см;
  3. Изготавливают подушку на дне скважины из смеси песка с гравием толщиной 20 см;
  4. Вставляется труба таким образом, чтобы ее поверхность практически совпадала с нижней плоскостью ростверка.
  5. Используя уровень отметить на столбах расположение нижней части ростверка и при необходимости отрезать сваи согласно разметке;

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать; В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см. Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика; Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания. Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

Видео: Фундамент для подсобного помещения

Цена монтажа под ключ

Прежде, чем осуществлять монтаж своими руками, целесообразно ознакомиться со стоимостью обвязочных работ под ключ в различных регионах России:

ГородСтартовая цена под ключ за погонный метр трубы, рубли
Москва380
Санкт-Петербург350
Казань275
Ростов-на-Дону250
Волгоград300

При отсутствии навыков в возведении свайных фундаментов и в работе с электродуговой сваркой, стоит обратиться в специализированную компанию. Ошибки в расчетах, а также недостаточная компетентность в строительстве и сварочных работах неизбежно приведет к деформации и перекосу сооружения в процессе эксплуатации.

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

Рис 1.4:  Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

  • После монтажа свай столбы выравниваются по одному уровню;
  • На сваи устанавливаются оголовки;
  • Выполняется гидроизоляция материала;
  • На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5:  Варианты стыковки ростверка из бруса

В каких случаях рекомендуется выполнять металлическую обвязку?

Обвязка с помощью стального проката рекомендуется в следующих случаях:

  • в проекте для возведения стен запланированы мелкоформатные материалы – блоки или кирпичи;
  • каркасное здание строится на участке с перепадом высоты, превышающим 500 мм;
  • планируется возводить двух- или трехэтажное сооружение по каркасной технологии или из древесных материалов – бревен и бруса.

Высоту расположения металлического ростверка выбирают, в зависимости от характеристик грунта. На пучинистых почвах его располагают на высоте 150-400 мм над землей. Стандартный вариант – обвязка, лежащая на грунте. Заглубление в грунт верхнего контура обвязывающей ленты обычно не выполняют.

Укрепление металлическим профилем

Для обвязки оснований на винтовых сваях обычно применяется швеллер, двутавр, уголок, лист.

  • с высокой весовой нагрузкой (одно или двухэтажные дома из кирпича, силикатных блоков и т.п.);
  • с перепадом высот в плане;
  • с высоким (свыше 60 см) вылетом опор из грунта.

Сортамент (размеры) профиля выбираются в зависимости от применяемых материалов для возведения стены или простенков. При строительстве дома из дерева необходимо предусматривать размещение изолирующих прокладок из рубероида между металлом и деревом. Положение полок профиля должно обеспечивать сток воды (уголок и швеллер устанавливают на винтовые сваи полками вниз, двутавр — на опорную полку). Для связки наружного и внутреннего контуров или усиления можно применять уголок, который приваривается к наружному диаметру труб в виде укосин.

При обвязке металлом применяется сварка по торцам выверенных по высоте труб и/или болтовое крепление к оголовку сваи (пластине, приваренной к торцу). Обвязка свайного куста может производиться листовым материалом сваркой или на резьбу (заклепки). К профилю для обвязки предъявляются требования по прямолинейности (не более 10 мм на метр) и состоянию поверхностей. Поверхности профиля должны быть подготовлены для антикоррозионной защиты, которая производится сразу после сварки или закрепления болтами.

К недостаткам применения металлического профиля в качестве обвязочного материала фундамента домов можно отнести необходимость:

  • применения грузоподъемных механизмов, сварочного оборудования, как правило, с автономным источником питания;
  • привлечения узких специалистов.

Обвязка свай брусом

Ростверки из бруса применяются для обвязки винтовых и, реже, буронабивных и забивных свай. Данный тип ростверка широко распространен в сфере каркасного строительства. Брусовый ростверк имеет ограниченный запас прочности, что не позволяет использовать его для строительства тяжелых кирпичных зданий, однако при возведении легких  деревянных 1-2 этажных домов из хозяйственных помещений – бань, гаражей, веранд, в плане экономии и скорости монтажа это предпочтительный вариант обвязки.

Рис. 1.3: Ростверк из бруса на винтовом фундаменте

Типовый размер бруса для обвязки – 15х15 и 20х20 см. Рекомендуется применять хвойные породы дерева, ввиду их большей долговечности, в сравнении с лиственными.

Важно: использовать для обвязки можно только брус, прошедший камерную сушку, поскольку материал имеющий естественную влажность будет подвергаться усадке, что может стать причиной деформации стен дома.

Перед монтажом брус необходимо обработать антисептическим средством, предотвращающим гниение дерева, и покрыть обмазочной битумной изоляцией, которая будет защищать материал от влаги. Технология обвязки винтовых свай брусом:

  • После монтажа опоры выравниваются по нулевому уровню посредством обрезки болгаркой;
  • К стволам свай привариваются оголовки. Сварной стык покрывается антикоррозийной грунтовкой;
  • Поверхность пластины оголовка укрывается гидроизоляционным материалом (рубероид, стеклоизол либо пергамин);
  • Брус подгоняется по размеру согласно длине стен дома (на сторону здания идет по одному сплошному брусу) и на краях, соединяющихся в углах дома и местах пересечения стен, болгаркой вырезаются пазовые стыки;

Рис. 1.4: Варианты стыковки ростверка из бруса

  • Брус устанавливается поверх оголовков свай, выполняется финишная подгонка по размеру. Места стыка между элементами ростверка уплотняются джутом;
  • С помощью “глухарей” – болтов по дереву с шестигранными шапками, брус закрепляется на оголовках свай (на пластинах предусмотрены специальные отверстия под монтаж болта).

Заключение

Чтобы дом на сваях прослужил долго без перекосов, приседаний и деформаций, монтируют обвязочный профиль вокруг выступающих над землей опорой. Профильные трубы широко используются в качестве основного материала для обвязки в связи со своей доступностью.

Металлический профиль лучшим образом подходит в качества материала для обвязочного пояса, если по проекту ведется строительство каркасного дома, сооружения из кирпича или пеноблоков. Но это не является ограничивающим условием, так как нет строгих правил относительно выбора материалов для обвязки.

В процессе монтажа особого внимания заслуживают точки соединения конструкции. Сложность работы с профильными трудами состоит в том, что строитель должен уметь управлять аппаратом электродуговой сварки, так как именно этот метод используется для сборки отдельных элементов в единую конструкцию.

Таким образом, несмотря на то, что технологию обустройства обвязки для свай из профильной трубы можно осуществить своими руками, в некоторых случаях целесообразно доверить работу специалистам. Ориентировочные цены за услугу под ключ для разных российских городов приведены в настоящей статье.
