Площадь внешней поверхности

При монтаже разных магистралей может потребоваться их утепление, гидроизоляция, покраска и пр. Для этого необходимо определить площадь трубопровода, что позволит посчитать количество материала. Чтобы выполнить данный расчет, надо длину окружности наружного сечения умножить на длину трубы.

Формула определения окружности выглядит следующим образом – L=πD. Длину отрезка трубы обозначим как H.

В таком случае площадь наружной окружности трубы будет выглядеть следующим образом – St=πDH м2, где:

  • St — площадь поверхности трубы, которая измеряется в метрах квадратных.
  • π – Число «пи», которое всегда равняется 3,14;
  • D — внешний диаметр;
  • H — как уже было сказано выше, обозначает длину трубы в метрах.

К примеру, имеется труба длиной 5 метров и диаметров 30 см. Ее площадь поверхности равняется St=πDH=3,14*0,3*5=4,71 квадратных метров.

На основе вышеприведенных формул также можно выполнить расчет объема трубопровода и площадь внутренних его стенок. Для этого надо лишь изменить в расчетах величину внешнего диаметра на величину внутреннего. Все эти параметры могут потребоваться при монтаже бытового трубопровода.

Как выполнить расчет

Прежде всего, определяемся с исходными данными, которые нужны для его выполнения:

  • Толщина стенки водопроводных труб.
  • Внутренний проходной диаметр.
  • Номинальный размер проводящих элементов.
  • Величина условного прохода трубопровода.

Учитываются также длина водопроводной сети и давление воды внутри системы. Следует отметить, что параметры горячего водоснабжения и отопления отличаются от таковых касательно водопровода холодного. Основные направления расхода воды загородного дома учитывают удовлетворение всех потребностей проживающих. При этом подсчет должен учитывать пиковые нагрузки на водопровод, когда одновременно происходит приготовление пищи, стирка машиной, полив огорода и прочие расходы жидкости. Именно для таких условий и рассчитывается диаметр трубы для водоснабжения, иначе живительной влаги может не доставать. На основании многолетних наблюдений за расходом воды установлено ее потребление в количестве 3 кубометра в час. Расчет размера трубы водопровода можно произвести, исходя из следующего соотношения: Q – расход жидкости, литров/ сек, его величина составляет 0,34; V – скорость потока жидкости, м/сек, максимальное значение составляет 1,5; S – площадь поперечного сечения трубы, м/сек.

Вооружившись школьным калькулятором, производим несколько преобразований и получаем результат: внутренний проходной диаметр должен быть не менее 18 миллиметров. Это результат расчета, его нужно округлить до ближайшего стандартного значения условного прохода (Ду), который составляет 20 мм. Однако есть более простая методика, при которой нет необходимости использовать калькулятор для каких-либо расчетов. Это простой подбор по таблице значений:

Значение условного прохода трубопровода, ммВеличина расхода, литр/сек
100,121
150,358
200,715
251,45
322,35
403,55
506,2

При пользовании данными таблицы следует понимать, что условный проход приблизительно равен внутреннему диаметру водогазопроводной трубы по ГОСТ 3262-80. У труб пластиковых этот показатель равен наружному диаметру. Что касается проходного размера, его следует принимать равным предыдущему показателю по шкале размеров. Так, пластиковая труба 50 будет иметь условный проход Ду 40.

Как видно из приведенного выше, сам по себе расчет прост, его можно воспроизвести для фактических условий с использованием простого калькулятора. Но проще всего найти в интернете нужную программу, представляющую собой специальный калькулятор для целевого расчета нужного параметра. В стартовую табличку этой программы вводятся фактические исходные данные после чего, нажатием кнопки, получается конечный результат. Расчет диаметра трубопровода по расходу чрез онлайн калькулятор дает наиболее достоверные результаты, пригодные для практического применения. Успехов вам!

Подбор оптимального диаметра трубопровода

Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока  приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.

Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:

 При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).

Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:

Расчет гидравлического сопротивления и его роль

Любая трубопроводная коммуникация имеет не только прямолинейные участки, но и повороты, ответвления, для создания которых используются различные фитинги. А для регулирования потока рабочей среды устанавливается запорная арматура

Всё это создаёт сопротивление, поэтому очень важно перед тем, как приступать к монтажу трубопровода, необходимо выполнить ряд расчётов, в том числе определить гидравлическое сопротивление. Это позволит в будущем сократить теплопотери и, соответственно, избежать лишних энергозатрат

Гидравлический расчёт выполняется с целью:

  • Вычисления потерь давления на конкретных отрезках системы отопления;
  • Определения оптимального диаметра трубопровода с учётом рекомендованной скорости перемещения рабочего потока;
  • Расчёта тепловых потерь и величины наименьшего давления в трубопроводе;
  • Правильного выполнения увязки параллельно расположенных гидравлических ветвей и закреплённой на ней запорной арматуры.

Во время движения по замкнутому контуру рабочему потоку приходится преодолевать определённое гидравлическое сопротивление. Причём с увеличением его значения, должна увеличиваться мощность насоса. Только правильные расчёты помогут выбрать оптимальный вариант насоса. Нет смысла покупать слишком мощное оборудования для трубопроводов с низким гидравлическим сопротивлением, ведь, чем больше мощность, тем выше энергозатраты.

А если мощность будет, наоборот, недостаточной, то насосное оборудование не сможет обеспечить достаточный напор теплоносителя, что приведёт к увеличению тепловых потерь.

Коэффициент гидравлического сопротивления трубы

Это безмерная величина, показывающая, каковы потери удельной энергии.

Ламинарное перемещение рабочего потока

При ламинарном (равномерном) перемещении рабочей среды по трубопроводу круглого сечения потери давления по длине вычисляется по формуле Дарси-Вейсбаха:

Где:

 — потери давления по длине;

 — коэффициент гидравлического сопротивления;

v – скорость движения рабочей среды;

g – ускорение силы тяжести;

d – диаметр трубопроводной магистрали.

Практически определено, что на коэффициент гидравлического сопротивления непосредственное влияние оказывает число Рейнольдса (Re) – безмерная величина, которая характеризует поток жидкости и выражается отношением динамического давления к касательному напряжению.

Если Re меньше, чем 2300, то для расчёта применяется формула:

Для трубопроводов в форме круглого цилиндра:

Для трубопроводных коммуникаций с другим (не круглым) сечением:

Где А=57 – для квадратных труб.

Турбулентное течение рабочего потока

При турбулентном (неравномерном, беспорядочном) перемещении рабочего потока коэффициент сопротивления вычисляют опытным путём, как функцию от Re. Если необходимо определить коэффициент гидравлического сопротивления для магистрали круглого сечения с гладкими поверхностями при

 , то для расчёта применяется формула Блаузиуса:

В случае турбулентного перемещения рабочей среды на величину коэффициента трения влияет число Рейнольдса (характер течения) и насколько гладкая внутренняя поверхность трубопроводной коммуникации.

Коэффициент местного сопротивления

Это безмерная величина, которая устанавливается экспериментальным путём с помощью формулы:

Где:

 – коэффициент местного сопротивления;

 – потеря напора;

 – отношение скорости потока к ускорению силы тяжести – скоростной поток.

При неизменной скорости перемещения рабочей среды по всему сечению применяется формула:

 , где

 – энергия торможения.

h t = λ(L/d)(v 2 /2g).

  • где L –длина трубопровода.
  • d -диаметр участка трубопровода.
  • v — средняя скорость перемещения жидкости.
  • λ -коэффициент гидравлического сопротивления, который в общем случае зависит от числа Рейнольдса (Re=v*d/ν), и относительной эквивалентной шероховатости труб (Δ/d).

Значения эквивалентной шероховатости Δ внутренней поверхности труб разных типов и видов указаны в таблице 2. А зависимости коэффициента гидравлического сопротивления λ от числа Re и относительной шероховатости Δ/d указаны в таблице 3.

В случае, когда режим движения ламинарный, то для труб некруглого сечения коэффициент гидравлического сопротивления λ находится по персональным для каждого отдельного случая формулам (табл. 4).

Если турбулентное течение развито и функционирует с достаточной степенью точности, то при определении λ можно использовать формулы для круглой трубы с заменой диаметра d на 4 гидравлических радиуса потока Rг (d=4Rг)

Гидродинамический расчет трубопровода несжимаемой жидкости

При проведении гидродинамического расчета определяется значение числа Рейнольдса:

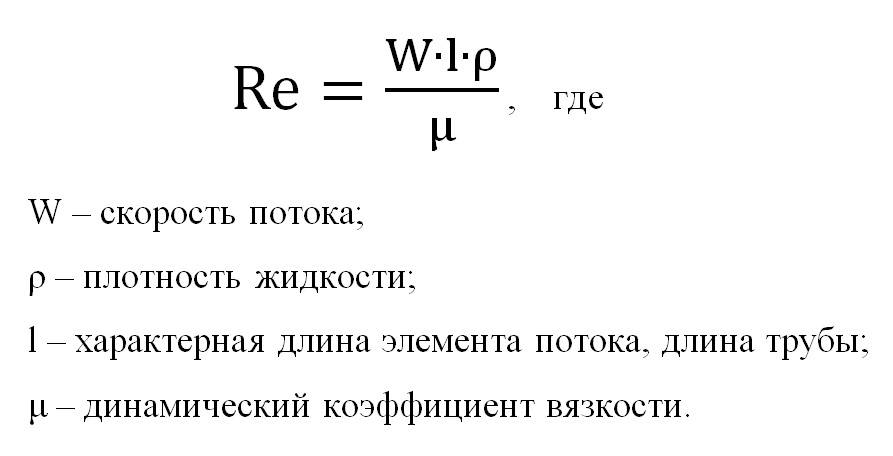

Re = W×D×ρ / μ;, где

μ – динамическая вязкость жидкости;W – скорость потока;D – диаметр трубопровода.

Определяется толщина ламинарного подслоя вдоль внутренней поверхности трубы:

δ = 68,4×Re-0.875×D / 2

В зависимости от величины шероховатости Δ внутренней поверхности трубы определяется коэффициент трения:

λ = 0,316×Re -0.25 при δ > Δλ = 0,11(Δ / D + 68 / Re) 0.25 при δ

По формуле Д’Арси определяется потеря давления на прямых участках:

ΔP = λ×(L / D)×(W2ρ / 2)

Потеря давления на местных сопротивлениях:

ΔP = ΣKi×(W2ρ / 2)

Суммируя полученные результаты, получают общую потерю давления на определенном участке трубопровода.

Исходные данные:

Q – расход потока жидкости в трубопроводе, в литрах в секунду;

ρ – плотность жидкости, в килограмм / метр 3;

μ – динамическая вязкость жидкости, в паскаль×секунда;

ΔH – перепад высот начальной и конечной точки участка трубопровода, в метрах;

D – внутренний диаметр трубопровода, в миллиметрах;

L – длина трубопровода, в метрах;

ΣKi – суммарный коэффициент местных сопротивлений;

Δ – абсолютная шероховатость внутренней стенки трубы, в миллиметрах.

Основные принципы гидравлического расчета

На эффективность работы трубопровода оказывает влияние носитель, в роли которого может выступать жидкость, газообразное топливо или пар. Главной составляющей рабочей среды является ее динамическая вязкость. Она характеризуется соответствующим коэффициентом – μ. Существует еще одна величина (Re) – критерий Рейнольдса, названная в честь физика из Ирландии, который вывел эту безразмерную величину, указывающую на характеристику рабочего потока внутри трубы. На критерий Re также оказывают свое воздействие скорость, с которой движется поток и плотность жидкой фазы. Эти величины учитываются при подсчете значения Re. В зависимости от критерия определяется режим движения внутренней среды:

  • ламинарный – значение менее 2300 единиц, при этом жидкая фаза будет передвигаться определенными пластами, которые не смешиваются между собой;
  • промежуточный – критерий находится в пределах от 2300 до 4000 единиц. Поток будет нестабильным, слои которого перемешиваются между собой;
  • турбулентный – отличается повышенной величиной, превышающей порог в 4000 единиц. Поток имеет одинаковую скорость в любой точке по объему трубопровода.

Критерий Рейнольдса позволяет смоделировать ситуацию до определенного технологического уровня. С его помощью можно проследить, как будет работать система в будущем. Для выполнения более точного расчета, применяют специальные таблицы, которые содержат данные по составу и размерности труб.

Расчет гидравлического сопротивления и его роль

Любая трубопроводная коммуникация имеет не только прямолинейные участки, но и повороты, ответвления, для создания которых используются различные фитинги. А для регулирования потока рабочей среды устанавливается запорная арматура

Всё это создаёт сопротивление, поэтому очень важно перед тем, как приступать к монтажу трубопровода, необходимо выполнить ряд расчётов, в том числе определить гидравлическое сопротивление. Это позволит в будущем сократить теплопотери и, соответственно, избежать лишних энергозатрат

Гидравлический расчёт выполняется с целью:

  • Вычисления потерь давления на конкретных отрезках системы отопления;
  • Определения оптимального диаметра трубопровода с учётом рекомендованной скорости перемещения рабочего потока;
  • Расчёта тепловых потерь и величины наименьшего давления в трубопроводе;
  • Правильного выполнения увязки параллельно расположенных гидравлических ветвей и закреплённой на ней запорной арматуры.

Во время движения по замкнутому контуру рабочему потоку приходится преодолевать определённое гидравлическое сопротивление. Причём с увеличением его значения, должна увеличиваться мощность насоса. Только правильные расчёты помогут выбрать оптимальный вариант насоса. Нет смысла покупать слишком мощное оборудования для трубопроводов с низким гидравлическим сопротивлением, ведь, чем больше мощность, тем выше энергозатраты.

А если мощность будет, наоборот, недостаточной, то насосное оборудование не сможет обеспечить достаточный напор теплоносителя, что приведёт к увеличению тепловых потерь.

Коэффициент гидравлического сопротивления трубы

Это безмерная величина, показывающая, каковы потери удельной энергии.

Ламинарное перемещение рабочего потока

При ламинарном (равномерном) перемещении рабочей среды по трубопроводу круглого сечения потери давления по длине вычисляется по формуле Дарси-Вейсбаха:

— потери давления по длине;

— коэффициент гидравлического сопротивления;

v – скорость движения рабочей среды;

g – ускорение силы тяжести;

d – диаметр трубопроводной магистрали.

Практически определено, что на коэффициент гидравлического сопротивления непосредственное влияние оказывает число Рейнольдса (Re) – безмерная величина, которая характеризует поток жидкости и выражается отношением динамического давления к касательному напряжению.

Если Re меньше, чем 2300, то для расчёта применяется формула:

Для трубопроводов в форме круглого цилиндра:

Для трубопроводных коммуникаций с другим (не круглым) сечением:

Где А=57 – для квадратных труб.

Турбулентное течение рабочего потока

При турбулентном (неравномерном, беспорядочном) перемещении рабочего потока коэффициент сопротивления вычисляют опытным путём, как функцию от Re. Если необходимо определить коэффициент гидравлического сопротивления для магистрали круглого сечения с гладкими поверхностями при

, то для расчёта применяется формула Блаузиуса:

В случае турбулентного перемещения рабочей среды на величину коэффициента трения влияет число Рейнольдса (характер течения) и насколько гладкая внутренняя поверхность трубопроводной коммуникации.

Коэффициент местного сопротивления

Это безмерная величина, которая устанавливается экспериментальным путём с помощью формулы:

– коэффициент местного сопротивления;

– потеря напора;

– отношение скорости потока к ускорению силы тяжести – скоростной поток.

При неизменной скорости перемещения рабочей среды по всему сечению применяется формула:

, где

– энергия торможения.

Гидравлический расчет обычного бытового трубопровода выполняется при помощи уравнения Бернулли:

Основные положения гидравлического расчета

Рабочий носитель (жидкость, газ, пар), переносимый проектируемым трубопроводом, в силу своих особых физико-химических свойств определяет характер течения среды в данном трубопроводе. Одним из основных показателей характеризующих рабочий носитель, является динамическая вязкость, характеризуемая коэффициентом динамической вязкости – μ.

Инженер-физик Осборн Рейнольдс (Ирландия), занимавшийся изучением течения различных сред, в 1880 году провел серию испытаний,  по результату которых было выведено понятие критерия Рейнолдса (Re) – безразмерной величины, описывающей характер потока жидкости в трубе. Расчет данного критерия проводится по формуле:

Критерий Рейнольдса (Re) дает понятие о соотношении сил инерции к силам вязкого трения в потоке жидкости. Значение критерия характеризует изменение соотношения указанных сил, что, в свою очередь, влияет на характер потока носителя в трубопроводе. Принято выделять следующие режимы потока жидкого носителя в трубе в зависимости от значения данного критерия:

  • ламинарный поток (Re<2300), при котором носитель-жидкость движется тонкими слоями, практически не смешивающимися друг с другом;
  • переходный режим (2300<Re<4000), который характеризуется нестабильной структурой потока, когда отдельные слои жидкости перемешиваются;
  • турбулентный поток (Re>4000) – устойчивый режим, при котором в каждой отдельной точке потока происходит изменение его направления и скорости, что в итоге приводит к выравниванию скорости движения потока по объему трубы.

Критерий Рейнольдса зависит от напора, с которым насос перекачивает жидкость, вязкости носителя при рабочей температуре и геометрических размеров используемой трубы (d, длина). Данный критерий является параметром подобия для течения жидкости,поэтому, используя его, можно осуществлять моделирование реального технологического процесса в уменьшенном масштабе, что удобно при проведении испытаний и экспериментов.

Проводя расчеты и вычисления по уравнениям, часть заданных неизвестных величин можно взять из специальных справочных источников. Профессор, доктор технических наук Ф. А. Шевелев разработал ряд таблиц для проведения точного расчета пропускной способности трубы. Таблицы включают значения параметров, характеризующих как сам трубопровод (размеры, материалы), так и  их взаимосвязь с физико-химическими свойствами носителя. Кроме того, в литературе приводится таблица приближенных значений скоростей движения потока жидкости, пара,газа в трубе различного сечения.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Поиск соответствующих данных

Что касается поиска оптимальных справочных данных, то почти все сайты производителей комплектующих отопительных систем предоставляют эту информацию. В тех случаях, когда подходящие значения не были найдены, существует специальная система подбора диаметров. Эта методика основана на вычислениях, а не на усредненных закономерностях, построенных на обработке данных об огромном количестве отопительных систем. Расчет теплоносителя по сечению трубы разработан сантехниками с практическим опытом проведения монтажных работ, и применяется для обустройства небольших контуров внутри жилищ.

В подавляющем большинстве случаев отопительные котлы оснащаются двумя размерами подающих и обратных патрубков: ¾ и ½ дюйма. Этот размер принимается за основу для выполнения разводки до первого разветвления. В дальнейшем каждое новое разветвление служит поводом для уменьшения диаметра на одну позицию. Этот метод позволяет провести расчет сечения труб в квартире. Речь идет о небольших системах в 3-8 радиаторов. Обычно такие схемы состоят из двух-трех линий с 1-2 батареями. Подобным образом можно рассчитывать и небольшие частные коттеджи. При наличии двух и более этажей приходится использовать справочные данные.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
