Опалубка для фундамента из досок своими руками: плюсы и минусы деревянной конструкции, как собрать щиты и делать их демонтаж

Материалы для съемной опалубки

Для производства опалубки подходят самые различные листовые материалы, способные выдержать форму при заливке бетона. Чаще всего используют применяются следующие материалы:

Древесина – самый распространенный материал для изготовления щитовой опалубки. Деревянные доски как нельзя лучше подходят для изготовления наборных щитов самых разных размеров и конфигураций. Их количество легко варьировать, добавляя или демонтируя лишние элементы. Обычно для опалубки используют обрезную хвойную доску толщиной 20-35мм. Для более герметичного сращивания досок между собой, их боковые грани выстругивают до ровной линии, либо же делают нахлестное соединение в полдоски. Древесина для опалубки подходит;
Фанера – древесно-слоистый листовой материал, изготавливаемый из шпона различных пород древесины. Для опалубки наиболее выгодным считается применение влагостойкой финской фанеры. Однако ее стоимость бывает чрезмерной для таких работ. Самой распространенной является фанера из березового шпона, количество слоев шпона – от 5 и выше. Наружный слой фанеры для опалубки красят или лакируют. Самая приемлемая толщина для щитов опалубки – 10-16мм. Преимущества: отлично пилится, обрабатывается, хорошо держит крепеж и достаточно прочна для бетонных работ. Недостатки: небольшой размер листов – 150х150см;
ДСП – древесно-стружечная плита, обычно калибром 16-22 мм. Разделяют ДСП на классы, в том числе и низкосортный строительный. Преимущества: ровный листовой материал, легко пилится, обрабатывается, низкая цена. Недостатки: сильно набухает при попадании влаги (влагополгощение – до 30%!), плохо выдерживает повторный крепеж гвоздями, саморезами;
OSB – ориентированно-стружечная плита, различается на классы 1-4, толщина варьируется от 6-22 мм. Преимущества: высокая влагостойкость, прочность, обрабатываемость, крепежная способность материала, доступная цена. Недостатки: на рынке встречаются образцы низкого качества, не соответствующие заявленным характеристикам данного материала;
Асбестоцементые листы, плоский шифер – используется для обеих видов опалубки – съемной и несъемной. Из-за адгезии с бетоном, при съемном варианте щитов его поверхность необходимо защищать. Преимущества: недорогой листовой материал, хорошо режется, обрабатывается. Недостатки: для крепежа упорных и распорных элементов необходимо делать предварительные отверстия под саморезы, требует дополнительных усилений, поскольку материал достаточно хрупкий;
Сталь, Алюминий – готовая сборная опалубка, производимая на специальном оборудовании. Каркасная рамная конструкция производится из алюминиевых или стальных профильных труб. В ней же делаются специальные отверстия для скрепления щитов между собой по прямой линии или под углом. В качестве рабочих щитов используется влагостойкая ламинированная фанера. Конструкции, получаемые из-под такой опалубки, практически идеальны. Однако высокая стоимость ее, и не возможность подгонки размеров, делают ее нерациональной для приобретения в собственность для разового использования.

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

Вычистить строительную площадку от мусора.
Сделать разметку участка согласно проекту.
Выкопать траншею, глубина которой около 55 см.
Выровнять ее основание посредством использования строительного уровня.
Засыпать дно траншею песчаной подушкой.
Залить уложенный слой водой и утрамбовать его.
Уложить слой геотекстильного плотна.
Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
Выровнять слой при помощи стройуровня.
Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
Уложить щиты на раму, выполненную из брусьев.
Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
Залить внутренность раствором бетона.
Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
Блоки соединять посредством использования планок из дерева, проверяя их уровень.
По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
Движения должны быть плавными и аккуратными.
Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
Движения следует выполнять с верхнего края к нижнему.
В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Изготовление деревянной опалубки

Процесс изготовления съемной опалубки для фундамента своими руками заключается в следующем:

заготавливаются доски (одной длины для каждого щита);
по таблице 2 принимается шаг между вертикальными стойками, соответственно, рассчитывается их количество на один щит;
нарезается необходимое количество стоек, длина каждой из них должна превышать высоту будущего щита. Выступающий конец вертикали лучше заострить, этим вы облегчите себе работу по установке опалубки в траншею;
на ровной площадке укладываются доски и стойками при помощи гвоздей соединяются в единую конструкцию.

Для упрочнения с обратной стороны щита к стойкам прибиваются укосины. Если опалубка предназначена для заливки ленточного фундамента, после установки щитов на место противоположные элементы скрепляются стяжками – брусками. Их тоже приколачивают к вертикальным деталям.

Как сделать опалубку качественной

Прежде, чем приступить к изготовлению опалубки для ленточного фундамента своими руками, не пожалейте времени для придания материалу надлежащего вида. Хорошо подготовленные пиломатериалы позволят ускорить дальнейшие этапы работ.

Вот несколько советов:

подбирайте доски одной толщины: в противном случае вы получите на фундаменте выступы или впадины;
бывшие в употреблении пиломатериалы внимательно осмотрите и удалите имеющиеся в них гвозди. Иначе при демонтаже опалубки вы можете повредить монолит. Особенно опасно, если гвоздь находился ближе к краю заливки – им можно выломать солидный кусок бетона;
если в доске имеется отверстие от выпавшего сучка, заделайте его при помощи наложения листового материала малой толщины (тонкой фанеры или оцинкованного стального листа). При небольших дефектах, не превышающих 15 мм в диаметре, можно не беспокоиться – щебень закроет брешь и не даст бетонной массе просочиться сквозь него.

Скрепляя брусками элементы опалубки, не перестарайтесь: слишком часто установленные стяжки сильно затрудняют выравнивание поверхности заливки.

Снимают опалубку, когда между ней и монолитом образуется щель: это значит, что бетон дал усадку и в каркасе больше не нуждается.

Для тех, кто собирается много строить, есть смысл позаботиться о долговечности деревянных щитов. Сделать это можно следующим образом: изготавливая своими руками многоразовую опалубку для фундаментов, обтяните ее плотной полиэтиленовой пленкой.

Она защитит пиломатериал от влаги и налипания раствора. После демонтажа щиты придется лишь немного просушить, не тратя времени на их очистку.

Подготовка и расчеты

Расчета размеров, арматуры и количества бетона монолитного ленточного фундамента зависит от габаритов основания. Количество бетона и арматуры связано с:

типом фундамента (прокладывается только контур дома или есть разбивки внутри на сектора);
маркой бетона;
шириной и длиной «ленты»;
толщиной и высотой основания.

Тип ленточного фундамента определяется уровнем нагрузки:

Заглубленный – для массивных зданий, строящихся на мягкой почве.
Мелкозаглубленный – используется при незначительных по весу постройках, а также для заборов и домов из дерева.

По глубине заложения, в мелкозаглубленном варианте, пояс из бетона при малоэтажном строительстве устанавливается на 20-50 см в землю. Во втором случае – он заглубляется ниже 50 см.

Для расчета количества материалов нужно определить площадь фундамента, найти требуемый объем бетона для заливки и количество металла, которое потребуется. Также понадобится определиться с объемом дерева для опалубки.

Чтобы рассчитать арматуру самому, посмотрите видео:

Расчет фундамента по несущей нагрузке отражен в видео:

Подробнее о расчете ленточного фундамента читайте здесь.

Назначение опалубки для фундамента

Опалубка для фундамента представляет собой коробчатую конструкцию, состоящую из щитовых ограждений и креплений в виде продольных и поперечных распорок и угловых упоров. Ее основным назначением является придание бетонному основанию предусмотренной строительным проектом формы.

Опалубка необходима для того, чтобы построить фундамент любого типа, но самых больших размеров она достигает при обустройстве ленточных оснований. Конструкция должна иметь достаточную упругость и прочность, чтобы выдержать давление заливаемого в нее бетонного раствора. По этой причине строительные материалы для ее сборки выбираются с учетом обозначенных характеристик.

Независимо от того, какой тип опалубки мы применяем, основание для дома следует армировать.

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция используется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при монтаже некоторых защитных сооружений. Прочное основание забора гарантирует защиту участка от проникновения посторонних лиц.

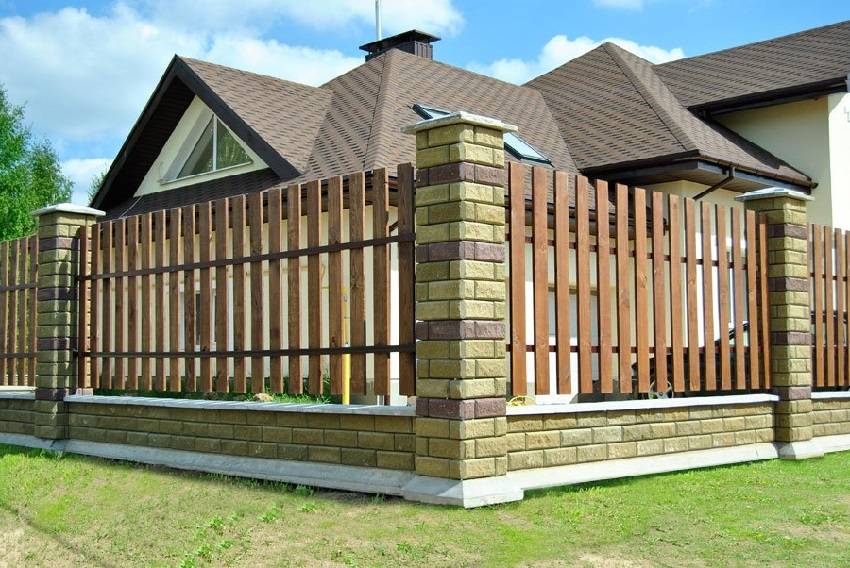

Возведение забора не обходится без заливки фундамента

Перед началом монтажа опалубки в этом случае также понадобится провести определенную подготовку. Первым делом нужно выполнить разметку периметра будущей конструкции. Затем выполняется подготовка грунта, предполагающая удаление растительности, камней, мусора и других преград, которые могут помешать установке опалубки под забор.
Далее можно приступить к рытью траншеи. При этом стоит учесть несколько правил. В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов составляет 50 см.

Как самому построить опалубку под фундамент забора? Дома выполнить данное приспособление не так сложно. С подобной работой может справиться даже человек, не имеющий соответствующего опыта. Для организации формирующей конструкции под основание ограждения следует придерживаться поэтапного алгоритма действий.

Первым делом нужно усилить гидроизоляционные качества древесины, из которой будет выполняться опалубка. С этой целью чаще всего применяют отработанное машинное масло. Далее производится установка вертикальных кольев. Дистанция между ними должна быть не меньше 50 см, но и не больше 1 метра.

Фундамент нужен даже для забора из профнастила

Затем выполняется монтаж опорных стоек из бруса и производится фиксация к ним щитов. Для закрепления в этом случае используют обычные гвозди или же саморезы. На следующем этапе необходимо стянуть щитовое ограждение проволокой и установить арматурную сетку.

После монтажа арматуры производится фиксация верхней части каркаса. Для этой цели применяют деревянные бруски. В углах располагаются скобы, выполняющие крепежную функцию. На заключительном этапе потребуется заделать щели в конструкции. На этом заканчивается монтаж опалубки для основания забора.

Самостоятельная установка опалубки для основания жилой или хозяйственной постройки требует серьезной подготовки. Помимо составления плана, следует выполнить расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы на данную тематику.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

сложность сборки;
риск утечки залитой смеси;
низкие показатели несущей способности;
необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Это интересно: Свайно-ростверковый монолитный фундамент

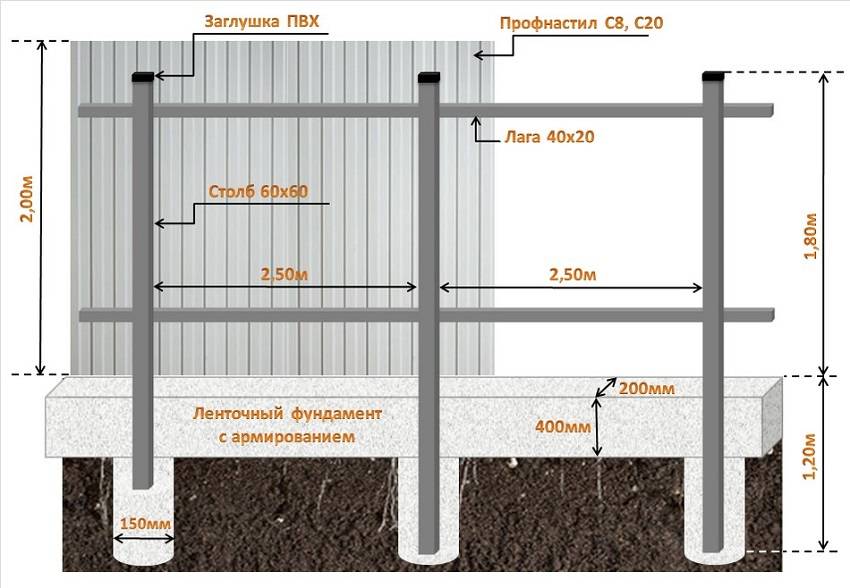

Строительство ленточного фундамента под забор из профнастила

Ленточное основание для ограждения из профнастила возводится в несколько этапов.

Этап 2. Земляные работы

В местах, где будут устанавливаться столбы, необходимо сделать дополнительные углубления. Для этого можно воспользоваться буром или выкопать ямы вручную.

Этап 3. Создание песчано-гравийной подушки

Подушка из песка и гравия позволит фундаменту противостоять силам морозного пучения, а также увеличивает прочность всей конструкции.

Подготовленную подушку застилают слоем гидроизоляционного материала, чтобы молочко из бетонного раствора не уходило в грунт. Если основание не будет утепляться, то гидроизоляцию следует уложить и на стенки траншеи.

Этап 4. Армирование

Создание армирующего каркаса позволяет увеличить сопротивляемость фундамента изгибам, которые возникают при ветровых нагрузках на забор из профнастила.

Для создания пространственной решетки из арматуры необходимо выполнить следующее:

По дну траншеи устанавливают подкладки из кирпича, верхняя часть которого должна располагаться на высоте 5-8 см от нижней поверхности траншеи.
На подложки укладывают арматурные прутья сечением 8-10 мм. Они должны располагаться на расстоянии 7-10 см от стенок траншеи.
Далее укладывают горизонтальные поперечные прутья, края которых не доходят до стенок на 3-4 см.
В местах пересечения продольных и поперечных прутьев ставят вертикальные элементы с шагом в 50 см. Высота прутьев должна быть меньше высоты будущего фундамента на 5 см.
Горизонтальные и вертикальные прутья каркаса связывают между собой мягкой вязальной проволокой.
Ели возникает необходимость, то горизонтальные элементы укладывают в несколько рядов.

Дополнительно про армирование фундамента для забора можно почитать в нашей более ранней статье.

Этап 5. Сборка опалубочной конструкции

Если для сборки опалубки используется обрезная доска, то важно, чтобы между элементами не было зазора. Кстати, у нас есть более подробная информация про строительство опалубки для забора своими руками

Этап 6. Заливка бетона

Перед началом бетонирования в сделанные углубления ставят столбы, проверяют вертикальность установки и фиксируют их.

Бетон в опалубку заливают в несколько этапов:

Заливаем бетон в опалубку

Вначале заполняют ямы со столбами, используя раствор из цемента, песка и гравия. Залитый бетон подлежит обязательному уплотнению, для чего можно использовать глубинный вибратор или металлический прут, которым делают проколы в нескольких местах. Такие действия способствуют удалению пузырьков воздуха из бетонной массы и повышению ее прочностных характеристик.
После этого заполняют всю траншею раствором, приготовленным из цемента и песка. На этом этапе также выполняют действия по уплотнению раствора.

Поверхность залитого бетона необходимо выровнять, используя строительный уровень, и накрыть гидроизоляционным материалом, который защитит фундамент от осадков. Чаще всего для этой цели применяют полиэтиленовую пленку.

Кроме того при выполнении работ в жаркую погоду необходимо регулярно смачивать поверхность залитого фундамента водой, чтобы поддержать процесс гидратации бетона.

Этап 7. Демонтаж опалубки

По истечении 7 дней можно начинать демонтаж опалубочной конструкции

При этом работу нужно проводить очень осторожно, чтобы не повредить края фундамента

Готовое ленточное основание следует выдержать в течение месяца, чтобы бетон набрал необходимую прочность.

Правильно выбранный фундамент для забора из профнастила обеспечит надежность и долговечность всей оградительной конструкции.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.
