Опалубка из ОСБ: для фундамента своими руками

Выбор ОСП в зависимости от типа покрытия

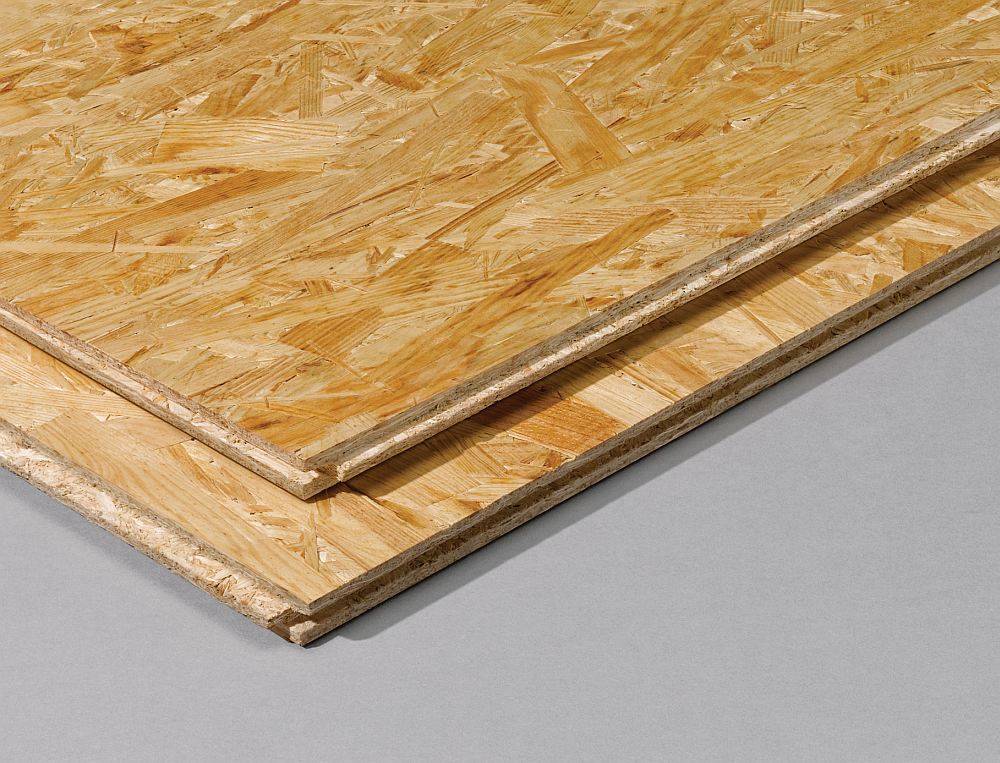

В продаже есть как обычные панели, так и с ламинированной поверхностью. Последние приобретают для сооружения многократной опалубки. Кроме того, можно приобрести двусторонние лакированные плиты для декоративного использования.

ОСП в каркасных домах панели используются даже в качестве замены напольных покрытий. Для этого в них устанавливают специальные соединительные элементы – пазы и торцевые гребни.

Многие собственники домов покупают ОСП панели для полов, поскольку это более бюджетный и удобный вариант. По словам строителей, такие полы имеют следующие преимущества:

За счет особенностей склеивания древесных щепок и стружки материал становится более жестким, поэтому она лучше переносит любые нагрузки.
Благодаря тому, что все плиты производятся конвейерным методом, у них идеально точные размеры, в том числе, толщина. Их удобнее монтировать, в отличие от многих других материалов.
У панелей минимальный вес, они удобные в транспортировке и не создают проблем при хранении. Поэтому с их использованием оперативность строительства дома возрастает.
Отличная теплоизоляция. Холодные полы никому не нравятся, поэтому выбирают материалы, которые смогут сделать их более теплыми. Высокая теплоизоляция обеспечивается за счет древесной стружки.
Доступные методы обработки. ОСП плиты хорошо переносят резку, сверление, шлифовку. Даже если забивать гвозди в край плиты, она не будет разрушаться.

ОСП плиты имеют преимущества не только при строительстве дома, но и в его эксплуатации. Они следующие:

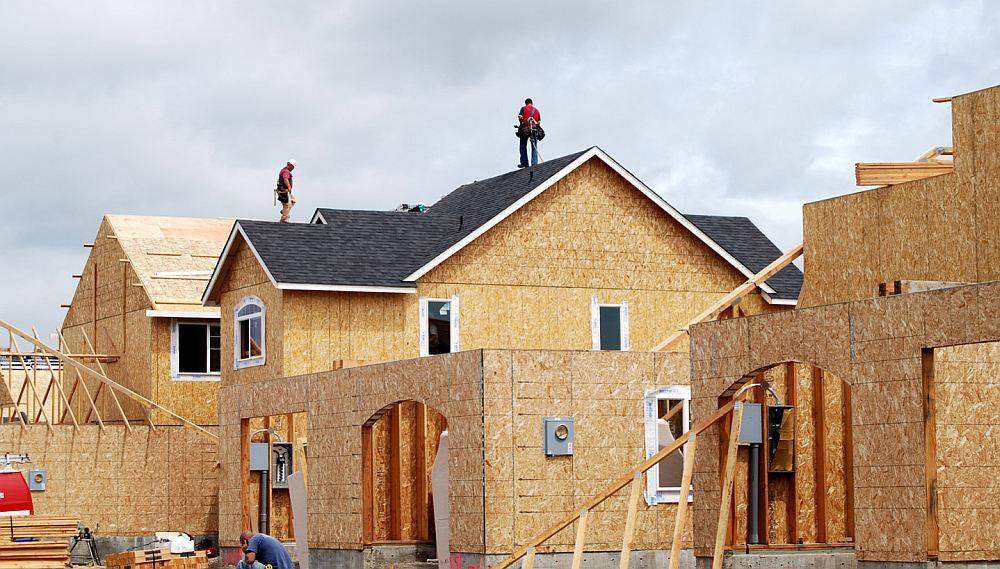

Дома, в которых в качестве основного материала для каркасов использованы ОСП плиты, не дают усадку, поскольку они очень легкие.
Зимой эти дома очень теплые, поэтому на их обогрев затрачивается минимальное количество средств.
В доме можно менять планировку, поскольку весь материал легкий, и удаление некоторых элементов не нарушит целостность всей конструкции.

Но в процессе эксплуатации могут появляться и минусы. Некоторые владельцы домов сталкиваются с гниением каркаса, другим не нравится сучковатость и наличие пустот в некоторых плитах. Но это крайне редкие проблемы, да и в большинстве они незначительны.

Из более существенных минусов ОСП плит отмечают присутствие фенола в клеящем составе. А это значит, что экологичность материала может быть несколько ниже ожидаемого. Но в качественных плитах количество вредного вещества не превышает нормированное. Кроме этого, необходимо выбирать правильный тип плиты, поскольку водостойкие панели содержат больше вредных веществ, поэтому их не стоит применять при внутренней отделке.

Пол из ОСБ плит на лагах

Устройство пола имеет самое непосредственное влияние на степень пригодности дома к эксплуатации. Причём, на самом деле за этим понятием скрывается не только финишное напольное покрытие, но и сложная многоуровневая конструкция, вид которой зависит от назначения помещения и особенностей основы.

Преимущества и недостатки пола на лагах из ОСБ

Укладка полов по лагам в наши дни считается одним из самых оптимальных вариантов монтажа «чернового» основания. Тем более сейчас, когда на строительном рынке появился новый недорогой трёхслойный материал, активно применяющийся в оформлении напольного пространства — ОСБ плиты.

Они отличаются следующими качествами:

Высокой плотностью.
Стойкостью к крошению.
Влагостойкостью.
Невосприимчивостью к биологическим воздействиям.

Пол из ОСБ плит на лагах сегодня — это равноценная замена бетонной стяжке, такой пол способен выдерживать значительную нагрузку, он очень прочный и надёжный.

К тому же такой способ укладки пола позволяет получить аналогичное бетонной стяжке качество при значительной экономии строительных материалов и финансовых средств.

Пол на лагах с применением ОСБ плит имеет более высокую тепло- и звукоизоляцию, его гораздо легче утеплить, да и прокладка коммуникаций не вызовет никаких сложностей, они прекрасно размещаются в зазорах между перекрытиями деревянной конструкции.

Также к достоинствам пола из ориентировано-стружечных панелей на лагах, можно отнести возможность выровнять практически любые перепады уровня основы, и получить абсолютно гладкую поверхность без какого-либо утяжеления конструкции. Что больше характерно цементной стяжке и самовыравнивающим смесям. Сюда же можно отнести и простоту монтажа, наличие свободного пространства под полом, качественную теплоизоляцию и допустимость замены отдельных элементов.

Из недостатков данной системы стоит отметить, пожалуй, только большую высоту конструкции, которая отнимает примерно 60-90мм. от высоты помещения. И эту разницу можно только лишь немного скорректировать за счёт разной толщины ОСБ плит. Для укладки на лаги их толщина обычно составляет 15-22мм. И чем она больше, тем больше расстояние между лагами.

Технология монтажа своими руками

Такое покрытие можно смонтировать даже собственными силами, причём для этого понадобятся, совсем нехитрые приспособления, которые можно приобрести в любом строительном магазине.

Рулетка, молоток.
Жидкостный уровень.
Электрический лобзик, дрель и перфоратор.

Необходимы также в процессе монтажа специальные крепёжные элементы для дерева, гвоздодёр и топор.

Для монтажа пола по лагам можно использовать ориентировано — стружечные листы с простыми краями, но лучше, если они будут иметь специальные пазы, для более надёжного крепления. Обычно ОСБ панели состыковываются на лагах, но для больших по размеру плит могут потребоваться дополнительные опоры.

Размеры лаг (бруса) используемых чаще всего при индивидуальной застройке обычно составляют 50х50 мм. или 40х60 мм. Расстояние между опорами начинается, как правило, от 40 см. При таких параметрах рациональнее всего использовать ОСБ плиту имеющую толщину от 15 до 17 мм., если же интервал между лагами увеличивается до 50 см.

и выше, то и толщина плиты в таком случае должна быть не менее 22 мм.

Начинается монтаж покрытия обычно с подготовки основания, для чего могут понадобиться изоляционные материалы, и расчёта уровня нового пола по формуле (S до основания — (толщина лаг + толщина плит + толщина напольного покрытия)). Прежде чем постелить плиты, следует также определиться с шагом лаг, подложкой и необходимостью утепления.

Лаги укладываются по всему периметру основания на одинаковом расстоянии (зазор от стен составляет при этом от 15 до 30 см.) и крепятся на подложке при помощи болтов или саморезов. В случае необходимости между ними прокладывается утеплитель.

А уже на лаги перпендикулярно их длине укладываются плиты, между которыми обязательно оставляется зазор примерно в 3 мм, во избежание деформации пола и возникновения скрипа при его эксплуатации.

Между стенами и черновым полом просветы заполняются чаще всего строительной пеной или минеральной ватой.

-обзор

Правильно обустроенные полы на лагах из ОСБ отличаются высокими эксплуатационными характеристиками и являются наиболее удобным и простым способом подготовки основания под напольное покрытие, будь то паркет, линолеум, плитка или другие отделочные материалы.

Монтаж опалубки из ОСБ

Готовим строительную площадку, выкапываем траншею под фундаментное основание, устраиваем на ее дне песчаную подушку.

Алгоритм работ выглядит следующим образом:

плиты ОСБ нарезаются по необходимым размерам. При этом учитываем, что высота должна быть сантиметров на десять – пятнадцать больше предстоящей заливки;
изготавливаются каркасы под щиты. Если опалубку планируем использовать многократно, то деревянные бруски следует заменить профильными трубами;
ОСБ с помощью саморезов прикручиваем к каркасу, оставляя шляпки на внутренней поверхности;
Стороны опалубочных щитов усиливаются брусками, которые набиваются с шагом в сорок сантиметров. Таким образом, лучше сформируется фундаментная геометрия, обеспечатся требуемые параметры при заливке бетонного раствора;
щиты устанавливаются с двух сторон траншеи, соединяются распорными металлическими шпильками. С этой целью в точках креплений устраиваются отверстия диаметром 1.6 см. Длина шпилек должна превышать ширину опалубочной конструкции на несколько сантиметров. Крепление осуществляется гайками и шайбами. Эти элементы должны быть широкими, чтобы от созданного бетоном давления шпилька не продавливала плиты насквозь, вырывая гайки;
вставляя шпильки, пропускаем их через пластиковые трубки одинакового размера. Это поможет по всему периметру задать опалубке одинаковый размер по ширине. При демонтаже конструкции трубки остаются в бетонном монолите. В дальнейшем их можно задействовать для устройства вентиляции;
если трубок нет, шпильки крепятся на четыре гайки с обеих сторон;

разбирая такую опалубку, необходимо открутить гайки и срезать концы шпилек. Сняв щиты, обрезку выполняют повторно;
на угловых участках опалубки в землю вбиваются бруски, для надежности укрепленные стальными уголками. Сборка опалубки требует прочности угловых соединений, как наиболее слабых точек каждой конструкции. При заливке бетонной смеси в таких местах образуется наиболее сильное давление;
чтобы опалубка из ОСБ плит отличалась прочностью, в некоторых местах каркасного основания с помощью дрели устраивают отверстия, в которые вставляют арматурные отрезки, имеющие форму буквы «Т», приваривая их непосредственно к каркасу. Во время разборки опалубки все выступающие наружу элементы креплений обрезаются;
снаружи опалубочной конструкции выставляются под наклоном бруски. Шаг установки – один метр, чтобы система смогла выдержать давление, созданное бетонной смесью. Угол наклона распорки – тридцать – сорок пять градусов;
полностью завершив подготовку конструкции, проверяем щитовые кромки на параллельность. Для этого потребуются строительный уровень и ровный деревянный брусок.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны. Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики

Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Правила монтажа

Перед началом работ по изготовлению опалубки, необходимо подготовить инструменты и дополнительные материалы для её соединения, укрепления и установки. Набор инструментов — стандартный для плотницких работ:

топоры (большой и маленький);
ножовка (электрическая пила или лобзик);
молоток;
отвёртка (шуруповёрт);
измерительные инструменты (рулетка, уровень, отвес);
деревянный брус, отрезки арматуры и пластиковой трубы небольшого диаметра;
крепёжные метизы (длинные болты или шпильки, гайки, саморезы).

Плиты ОСП легко разрезать на детали нужного размера, используя для этого настольную или ручную электрическую пилу. Ножовка тоже с успехом справится с этим. Плиты можно также нарезать на специальном стенде в магазине строительных материалов, по заранее снятым размерам.

Для того чтобы избежать деформации отдельных частей опалубки, при заливке, их следует укрепить рёбрами жёсткости из деревянных брусков. Их следует прикрутить по периметру каждой детали и поперёк неё

Эта мера предосторожности особенно актуальна, если используются листы большой площади, например, при изготовлении опалубки для перекрытий или фундаментной стены большой высоты

При изготовлении опалубки по обе стороны бетонного элемента здания, две противостоящие детали складываются вместе, затем в них, вверху и внизу, сверлятся отверстия под крепёжную шпильку/болт. Установив между листами ОСП отрезок пластиковой трубы нужной длины, сквозь неё пропускают шпильку и зажимают гайками, формируя короб.

Изготавливая угловые короба для фундамента, одну из стенок двух коробов делают длиннее, чтобы можно было сформировать угол.

Из подготовленных коробов достаточно просто сформировать фундамент нужной конфигурации. Готовые короба опускают в котлован/траншею, расставляют в соответствии с планом здания и скрепляют между собой при помощи брусков. Саму опалубку фундамента закрепляют арматурными колышками, забитыми в землю. Для высокого фундамента, помимо арматуры, желательно использование подкосов, приблизительно каждые 70 см, это предотвратит разрушение конструкции, возможное при заливке бетона. Щели между отдельными коробами можно закрыть пергамином или полиэтиленом.

Если плиты ОСП используются для изготовления армопояса или невысокого фундамента, можно обойтись более простым способом монтажа опалубки. Детали армопояса крепятся нижней частью к стене при помощи длинных саморезов, а сверху деревянными брусками. Затем, при помощи вязальной проволоки, части дополнительно стягиваются между собой. Невысокий фундамент укрепляют саморезами на кольях из деревянных брусков, которые забивают в грунт, в соответствии с планом дома. Затем опалубку укрепляют подкосами снаружи.

При изготовлении опалубки для перекрытия, плиты ОСП укладывают на частую (50*50 см) решётку из поддерживающих балок, которая установлена на стойки заданной высоты. Стойки желательно устанавливать каждые полтора метра. Для их изготовления можно использовать металлические трубы или, если есть возможность их арендовать, воспользоваться промышленными стойками для монолитных работ.

Желательно заливать бетон по всему периметру, не создавая избыточного напряжения в одном месте. Если невозможно, в силу различных причин (технологические, организационные), провести заливку без перерывов, то следует создавать рабочие швы в соответствии с правилами проведения бетонных работ. Так, например, рабочий шов должен быть перпендикулярным оси бетонного элемента, без каких-либо скосов.

В этом видео можно посмотреть, как изготовить опалубку армопояса из ОСП: Плиты ОСБ можно использовать многократно (до 10 раз), а также после демонтажа опалубки их можно использовать для изготовления жёсткой обшивки на кровле или пола на чердаке. То есть, если правильно организовать порядок работ и аккуратно использовать материал, то при использовании этих плит можно обойтись без отходов и, соответственно, сэкономить средства.

Выстроить монолитное основание здания без опалубки практически невозможно. Ведь в фундаменте не должно быть ни одного дефекта, оказывающего отрицательное влияние на его эксплуатационные свойства. Еще недавно выстраивали из досок.

Основной недостаток дощатого ограждения — долговременная сборка и установка конструкции. Потому сегодня даже частные застройщики используют для этой цели ориентированно — стружечную плиту.
