Опалубка стен: материалы, особенности установки и заливки

Стальная опалубка

Стальная опалубка состоит из панелей, изготовленных из тонких стальных пластин.

• Стальная опалубка популярна в настоящее время, потому что она обеспечивает долгий срок службы и дает лучшее повторение.
• Стальные панели можно закрепить вместе с помощью подходящего зажима, гайки и болтов.
• Стальные панели могут быть изготовлены любой модульной формы и размера.

В основном этот тип опалубки используется для круглых и изогнутых конструкций.

Преимущества стальной опалубки:

• Стальные панели прочнее, долговечнее и имеют более длительный срок службы.
• Стальные панели можно легко устанавливать и демонтировать с большой скоростью.
• Это экономически выгодно, если строительство ведется в большом количестве.
• Стальные панели не впитывают воду или влагу из бетона.
• Этот тип опалубки не дает усадки и деформации.

Недостатки стальной опалубки:

• Это очень дорого по сравнению с фанерой.
• Стальная панель очень тяжелая, для ее подъема требуется подъемное оборудование.
• Он ограничен размером и формой.

Монтаж и заливка

Чтобы установить опалубку для стен своими руками, особых навыков не потребуется. Достаточно обладать хорошим глазомером, умело пользоваться нивелиром, отвесом и уровнем. Именно это поможет вам подготовить конструкцию с правильными геометрическими формами, отвечающую строительным нормам.

Итак, как сделать опалубку для стен из древесины или металла? Можно приобрести готовый набор с необходимыми комплектующими и действовать согласно прилагаемому к нему руководству по эксплуатации.

Как правило, выставляются сначала угловые отвесные стойки, после этого фиксируются щиты и балки. Закончив сборку каркаса, соединяем щиты стяжками, устанавливаем боковые подкосы. С самого начала сборки опалубочные элементы закрепляем не полностью. Когда приступим к выведению вертикального положения, замки закрываются полностью. Остается проверить надежность стыковки в точках соединений и залить бетонную смесь.

Если опалубка возводится в сооружении, уже имеющем потолочные перекрытия, строители рекомендуют устанавливать опорные стойки, имеющие верхние крепления в точках соприкосновения с потолком. Часто таким способом пользуются при строительстве многоэтажных объектов, но при небольших видоизменениях от прекрасно работает и на зданиях с небольшим количеством этажей.

Если ППР на установку опалубки стен определяет применение системы из древесины, можно готовить щиты размерами 2 на 0.5 м. Устанавливаются они по такому же принципу, что и стальные. Главная задача – соблюсти ровность по вертикали.

Отметим, что деревянные опалубки выставляются быстрее, но процесс бетонирования в них затягивается. Дело в том, что в металлические формы допускается заливка бетонного слоя высотой 2.5 – 3 м. Для конструкций из древесины такое значение ограничено и не превышает пятидесяти сантиметров, иначе щиты начнут деформироваться от нагрузочного воздействия, и стены получатся неровными.

Для устройства бетонных стен разрешается использовать опалубочную конструкцию для заливки фундаментных оснований. Щиты указанных выше размеров закрепляются попарно распорными брусками. После схватывания залитого бетона распорки остаются на месте, щиты открепляются и перемещаются выше. Отметим, что переставная опалубка в этом случае выставляется на высоту сорок пять сантиметров, нижние края щитов крепятся к брускам, оставшимся в бетоне, выше устанавливаются очередные распорочные элементы.

При возведении опалубки для округлых стен лучше всего применить технологию Veelox. Опалубочные стенки в этом случае после заливки бетона не демонтируются и выполняют роль отделочного слоя. Простые плиты из цемента и древесины соединяются креплениями одноразового применения, устанавливаются на подготовленном основании. Метод помогает собирать различные формы конструкций, вплоть до опалубок для подпорных стен.

Возводя кирпичную опалубку, устраивается кладка из силикатного либо облицовочного материала. Многим кажется такой вариант затратным с точки зрения финансов, времени и сил. Но свои достоинства в этом способе есть, и используют его достаточно часто. Данная методика гарантирует, что в итоге получится надежное каркасное основание с теплыми стенами.

Чтобы заливаемый бетон на распирал кирпичную кладку, выполняют несложные расчеты и устраивают перегородки после каждого третьего вертикального ряда и через четыре – пять камней по горизонтальному уровню.

Часть свободного пространства закладывается утеплителем в виде вспененного пенополистирольного материала, оставшийся промежуток заполняется бетонным раствором М200. Пенополистирол частично компенсирует нагрузку от бетона, а после окончательной усадки расширится и полностью заполнит оставшиеся щелевые участки.

Литая бетонная основа прекрасно удерживает кирпичную кладку, для теплоизоляции созданы все условия.

Фундаментное основание

Ленточный фундамент заливается чаще всего в щитовую конструкцию, изготовленную из фанеры или досок. Работы по установке опалубки под плиту фундамента лучше всего выполнять при положительном температурном режиме. Алгоритм действий такой:

• на стройплощадке размечаются углы будущего объекта, устанавливаются бруски;
• между ними замеряют расстояние, с учетом которого подбирают щиты;
• после герметизации и обработки внутренних поверхностей щиты выставляют, укрепляя брусками и откосными упорами;
• изнутри опалубка устилается полиэтиленовой пленкой либо рубероидным материалом, чтобы исключить протекание бетонной массы.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Виды опалубки и их элементы

Ниже приведен список наиболее распространённых в современном строительстве разновидностей опалубочных систем и элементов, из которых они состоят.

Мелкощитовая или унифицированная опалубка используется при строительстве монолитных объектов различной габаритной категории. Её конструктивными элементами являются:

• щиты различных габаритов (от 0,9/0,3 до 1,8/0,6 м) и весом до 50 кг;
• сборные элементы (распорки, стойки и т.д.);
• крепежные элементы – замки (клиновые, эксцентриковые, пружинные), схватки, фермы и т.д.;
• телескопические ригели, стойки, подкосы, лестницы и т.д.

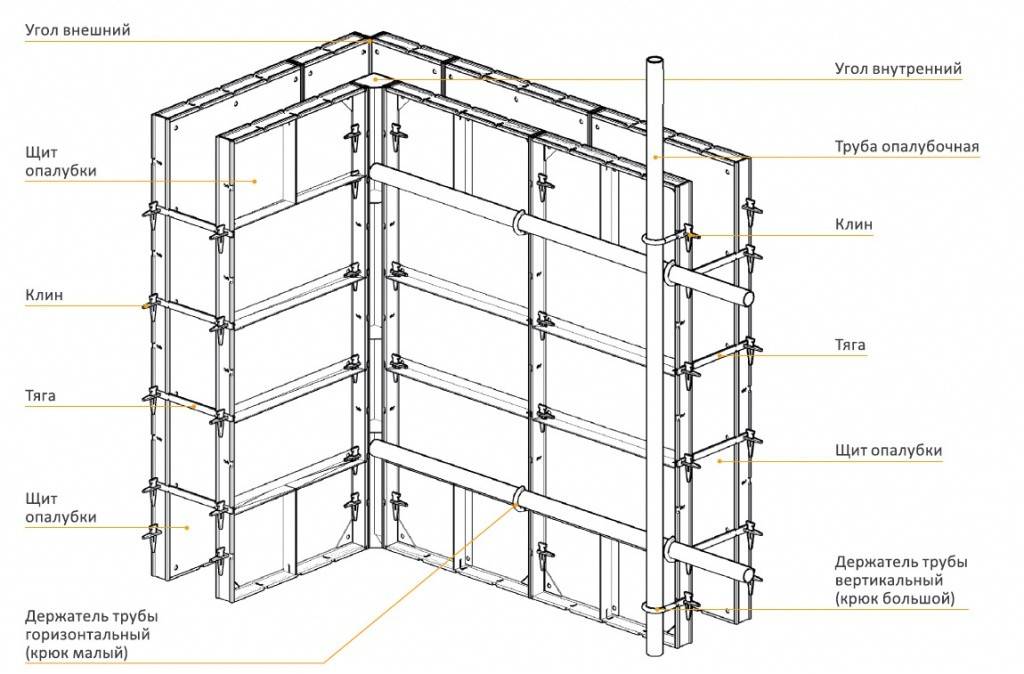

Элементы мелкощитовой опалубки

Крупнощитовая опалубка, относящаяся к категории сборных и применяемая в гражданском и промышленном строительстве, предназначена для возведения крупногабаритных монолитных конструкций. Функциональными элементами данного вида системы являются:

• щиты, используемые как самостоятельный элемент конструкции или собираемые в комплекс при необходимости и объединяемые при помощи крепежных систем. Длина щита составляет от 2,1 до 5,7 м, различают щиты рядовые и торцевые;
• подкосы с домкратом, необходимые для выверки щитов по вертикали;
• стяжные болты (рис.5), скрепляющие опалубочные щиты друг с другом. Для того чтобы соединение щитов было более точным используются клиновые замки (рис.6);
• рамы и стойки, применяемые при заливке массивных сооружений и толстостенных конструкций большой протяженности;
• схватки и жесткие связи, применяемые при работах с конструкциями, толщина которых превышает 300 мм;
• подмости – площадки для расположения заливщика и его рабочих принадлежностей.

Крупнощитовая опалубка: а — каркасная, б — каркасно-щитовая для массивных стен; 1 — подкос-расчалка, 2 — палуба, 3 — каркас щита, 4 — фиксатор, 5 — стяжка, 6 — консольные подмости, 7 — подкос, 8 — механический домкрат, 9 — связь жесткости, 10 — схватка, 11- распорка, 12 — маячная доска

Подъемно-переставная опалубка представляет собой разновидность опалубки, применяемую при заливке высоких объектов, таких как градирни, трубы, различные башни и прочее. Эта сложная, многоуровневая система состоит из:

• комплекса наружных щитов 1,25*0,55м, подвешенных на несущие кольца;
• ребер жесткости, монтируемых в местах стыков щитов;
• металлических листов, играющих роль внутреннего щита, соединенных скобами и усиленных стальными планками.

Подъемно-переставная опалубка: 1 — бетонируемая стена; 2 — наружные опалубочные щиты; 3 — внутренние опалубочные щиты; 4 — подъемное устройство; 5 — шахта опорно-подъемного устройства; 6 — подвески; 7 — рабочая площадка; 8 — опорные балки; 9, 10 — наружные и внутренние подвесные подмости

Блочная опалубка (блок-форма) — разновидность опалубки, которая используется при заливке ростверков, шахт лифтов, ступенчатых фундаментов и прочего. Встречаются разъемные и неразъемные блок-формы. Неразъемная разновидность состоит из формы подколонника и ступени, оснащена монтажными петлями для работы домкратов при распалубке. Разъемный вид данной системы включает:

• щиты ступеней;
• элементы крепления;
• форму подколонника;
• упорные кронштейны для работы домкратов;
• отжимное устройство.

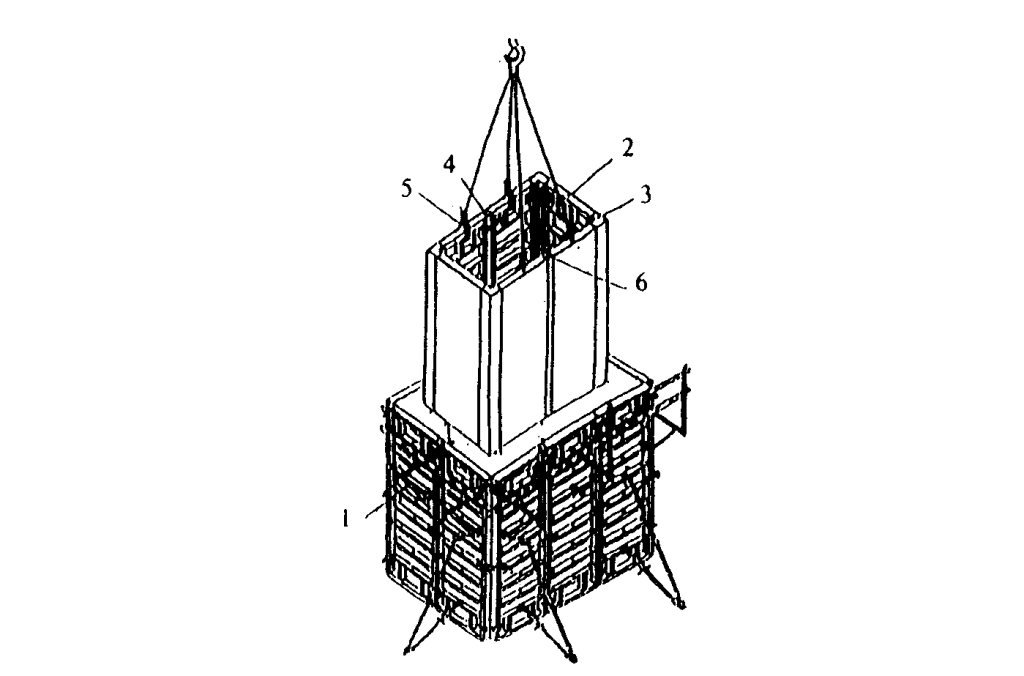

Блочная опалубка внутреннего контура разъемная: 1 — щит внешнего контура, 2 — щит внутреннего контура, 3 — щит угловой внутренний, 4 — замок, 5 — захват, 6 -вставка

Блочно-щитовая вертикальная опалубка имеет несколько модификаций, которые получили широкое распространение при заливке вертикальных объектов, расположенных внутри помещений. В зависимости от технологических особенностей элементы комплекса могут изменяться, но имеются универсальные компоненты, присутствующие в каждой из существующих вариаций данной системы. К таковым можно отнести:

• нижняя рама, снабженная аутригерами и направляющими, взаимодействующими с ядром;
• пространственное ядро, представленное вертикальными стойками, консолями, скобами и косынками. Также здесь расположены специальные технологические отверстия, в которые крепятся щиты;
• щиты крупнопанельные, оборудованные крепежным элементом для навешивания на элементы ядра и боковые стойки при помощи кронштейнов. Для данного вида опалубки используются две разновидности щитов – внутренние (до 2,5 м высотой) и внешние (до 2,9 м высотой). Максимальная нагрузка, адекватно воспринимаемая данной системой, равна 50 кН.

1- общая рама, 2 — жесткое пространственное ядро, 3 — крупнопанельные щиты, угловые вертикальные щиты, 4 — угловые вертикальные элементы, 5 — аутригеры, 6 — консоли, 7 -вертикальные соединительные элементы

31.10.2016

Опалубка для фундамента из фанеры

Делаем опалубку из фанеры для фундамента

Проектирование здания и сооружения начинается с тщательного анализа технических характеристик участка застройки и будущих параметров строения. В частном домостроении преобладает ленточный и свайно-ленточный фундамент. Эти разновидности оснований обеспечивают достижение оптимальных технико-эксплуатационных характеристик при доступных вложениях. Одним из ключевых этапов возведения такого фундамента является сборка и установка опалубки. Именно эта незатейливая конструкция определяет не только внешний вид основания, но и его технические параметры, в том числе прочность и надежность. Поэтому к опалубке подходят с особой внимательностью. В строительных магазинах сейчас предлагается широкий выбор материалов, из которых может быть собрана опалубка. Одним из распространенных вариантов является листовая фанера. Этот тип материала обеспечивает пользователя несколькими важными особенностями, которые окажутся ценными для производства работ:

Листовая фанера в качестве опалубки

1. Поверхность фанеры отличается высокой гладкостью и ровностью с полным отсутствием шероховатостей – это оптимально для заливки бетонной смеси.
2. Фанера устойчива к влаге и сохраняет свою структуру при контакте с влажными смесями.
3. Простой монтаж такой опалубки из фанеры помогает ускорить и упростить проведение всего строительства.
4. Снижение риска деформирования элементов конструкции опалубки в процессе заливки бетона.
5. Сокращение сроков производства работ.

Подготовка к заливке

До того, как крепить опалубку фундамента для заливки бетона, необходимо выполнить ряд предварительных мероприятий: приготовить инструменты, раствор, площадку. Бетон для заливки выбирают в соответствии с требуемыми характеристиками и временем года, особенностями грунта (глубина промерзания, пучинистость, уровень залегания грунтовых вод). С целью увеличения прочности усиливают металлической арматурой, количество, диаметр и шаг которой подбирают в соответствии с особенностями грунта и климата.

Бетонировать можно раствором, приготовленным самостоятельно из цемента, песка, щебня и воды либо из готовой сухой смеси. На качестве материалов экономить нельзя, готовить нужно в бетономешалке. Для работы используются такие инструменты и приспособления: лопата, молот, измерительные приборы, бетономешалка и емкости для мерки составов, кувалда, вибрационная машина либо штык для простукивания опалубки.

Сначала монтируют опалубку, устанавливают, закрепляют, регулируют положение. Геометрия ограждающих конструкций должна быть идеальной, стенки вертикальные, недопустимо наличие щелей в стыках, через которые при заливке может вытекать бетон. Диагонали между противоположными углами не должны отличаться больше, чем на 30 миллиметров максимум.

После установки опалубка для бетона внутри тщательно очищается, чтобы не было грязи и мусора, далее укладывают арматуру. Каркас обязательно оснащают фиксаторами, не позволяющими стержням сетки прикасаться к поверхностям по бокам и снизу. Фиксируют поверху шнур (ровность проверяя строительным уровнем) и по нему выполняют заливку. Далее опалубку заливают раствором по периметру, дают ему набрать прочность и демонтируют щиты.

Какие бывают съемные опалубки

Перед тем, как заливать бетон в опалубку, необходимо определиться с типом щитовой конструкции. Съемные опалубки изготавливают в формате щитового ограждения из определенного материала. Главным элементом опалубки является внутренний объем, предназначенный для заполнения его цементным раствором. Сюда же помещаются металлические стержни или сетки, призванные обеспечить прочность всей конструкции и высокую устойчивость к нагрузкам бетонному изделию.

Строительство домов предполагает четкое следование правилам сооружения опалубки, от чего будут зависеть эксплуатационные характеристики и особенности отвердевания массы. Съемная опалубка может быть сделана из ламинированной фанеры, дерева, пластика, металла. Основным преимуществом данного вида конструкции является возможность многоразового ее использования.

По конструкции опалубки бывают:

1) Балочные системы – сооружаются из опалубочных плит, ригелей, балок, подпорных элементов и креплений

2) Рамные системы – опалубки делают из щитов, подпорных стоек и соединяющих их крепежей

Требования к опалубке:

• Размеры и конфигурация, сделанные по рабочим чертежам
• Отсутствие щелей, отверстий, достаточная жесткость
• Прочность щитов, которые выдержат давление бетона и не позволят ему выйти наружу
• Гладкая, ровная внутренняя поверхность

Для точной установки используют строительные уровни, отвесы, четко следуют чертежам, укрепляют специальными распорками, струбцинами, подпорами. Для определения высоты слоя бетона на верхнюю часть арматуры внутри опалубки крепят шнур.

Как сделать опалубку из фанеры своими руками

Сделать опалубку из фанеры не сложно. Главное в работе действовать по намеченному плану. Основная задача – собрать такую конструкцию своими руками, которая будет прочно держаться и фиксировать жидкий бетон. Пошаговое выполнение подготовительных действий:

1. Сначала очищают место под опалубку, срезают верхний слой земли, создают план-схему, в которой подробно указываются размеры.
2. Проведение геодезических измерений, чтобы точно указать места для проектных точек. Размеры вымеряются с точностью до миллиметра.
3. Толщина щита должна подходить под параметры будущего строения. Внимательно проверить все размеры заготовок, чтобы фундамент получился ровный.

Перед установкой сооружения необходимо точно знать, как делается опалубка, как она должна выглядеть. Собирают опалубку по такому правилу:

• устанавливают фанерные листы по обе стороны траншеи;
• расстояние между бортиками должно иметь одинаковые размеры;
• для сохранения симметричности, точности, необходимо применять перемычки и распорки разной длины;
• чтобы форма не деформировалась, листы надо скреплять шпильками из стали. Они прочные, не гнутся и не ломаются. Установка производится в специально проделанных небольших отверстиях в фанере. Изнутри их покрывают олифой для прочности.

Если устанавливать фанерные листы в соответствии с планом в общую конструкцию, то заливка бетона будет точной. После работы конструкция также разбирается не сложно.

Главное, во время создания опалубки следить за ее прочностью. Если основание высокое, для него делают опорную перекладину, которая устанавливается по середине листа. Для фиксации угловых стыков используют специальные уголки из металла и саморезы.

При установке опалубки обязательно необходимы распорки

Все крепления следует устанавливать с наружной части конструкции, чтобы внутри поверхность была гладкой без выемок

Это важно для качества выполняемой работы. Фанеры прибиваются гвоздями или прикручиваются шурупами к деревянному каркасу

Между всеми шурупами и гвоздями должно быть расстояние 10-20 сантиметров.

Неплохо будет получить консультацию у специалиста. Этим можно избежать больших ошибок во время возведения фундамента. Для увеличения прочности фанеры, ее можно промазать специальным раствором. Например, отработанным маслом, соляркой или краской по дереву.

Фанера используется для многих строительных целей, даже для создания опалубочных конструкций. Но перед ее покупкой надо в магазине познакомиться с сертификатом соответствия на материал. При выборе щитов, необходимо познакомиться с их параметрами: толщиной, сырьем, клеевой основой. От качества фанерных листов, которые используются в опалубке, будет зависеть устойчивость будущего здания.
