Сфера использования и конструкция
Применяется технология скользящей опалубки для бетонирования различных вертикальных конструкций, в том числе:
- высоких гидротехнических сооружений;
- дымоходных труб на крупных промышленных предприятиях;
- колодцев;
- градирен.
Применяется скользящая опалубка для возведения высотных монолитных зданий, чаще всего, промышленного назначения.
Разберемся в чем суть метода скользящей опалубки. Формы для заливки бетонного раствора представляют собой сложную систему сооружений. Для возведения стен используются две параллельно расположенные пластины, а также пластины для формирования углов и оформления торцов.
Особенности технологии в том, что за счет возможности постепенного подъема форм, обеспечивается высокая скорость бетонирования. Ведь не придется тратить время на разборку опалубочных систем и их повторную сборку на новом уровне.
Наиболее популярным материалом для изготовления щитов для опалубки является ламинированная фанера, хотя в последнее время более удобным является использование полимерных материалов. Кроме щитов для сборки форм, в комплект поставки входят:
- рамы каркаса;
- подъемники — домкраты;
- специальный крепеж;
- такелаж;
- подмостки для сборки и прочее необходимое оборудование.
Плюсы и минусы скользящей опалубки
Прежде чем решить стоит ли применять при бетонировании скользящую опалубку, необходимо познакомиться с плюсами и минусами этих монтажных систем. Наиболее весомыми преимуществами данных форм являются следующие моменты:
- позволяет значительно сократить временные затраты;
- сокращение финансовых затрат процентов на 15-20%;
- эта технология возведения зданий позволяет строить объекты сложной геометрической формы;
- высокая прочность конструкций, так как стены не имеют швов.
Однако и минусов у этой конструкции немало, их нужно учитывать при выборе варианта монтажа:
- при использовании скользящей опалубки сложнее устанавливать каркасы из арматуры;
- усложняется процесс бетонирования горизонтальных перекрытий;
- это технология непрерывного процесса, то есть одновременно осуществляется и заливка и постепенный подъем опалубки, поэтому для выполнения работ требуются услуги целой строительной бригады;
- требуется использовать бетона с добавлением пластифицирующих добавок;
- даже при небольших нарушениях технологии применения скользящей опалубки приведет к появлению дефектов, которые будет очень сложно устранить. В частности, если опалубка скользит не строго вертикально, а немного под углом, то конструкция получится кривой.
https://youtube.com/watch?v=wGg15CVGgGg
Номенклатура щитов опалубки стальных
| Щит Н=3,0 м | Щит Н=3,3 м | Щит Н=2,7 м | Щит Н=1,5 м | Щит Н=1,2 м |
| 1,2х3,0 | 2,4х3,3 | 2,4х2,7 | 1,2х1,5 | 0,3х1,2 |
| 1,1х3,0 | 1,2х3,3 | 1,2х2,7 | 1,0х1,5 | 1,2х1,2 |
| 1,0х3,0 | 1,1х3,3 | 1,0х2,7 | 0,9х1,5 | 1,0х1,2 |
| 0,9х3,0 | 1,0х3,3 | 0,9х2,7 | 0,8х1,5 | 0,9х1,2 |
| 0,85х3,0 | 0,9х3,3 | 0,8х2,7 | 0,7х1,5 | 0,8х1,2 |
| 0,8х3,0 | 0,8х3,3 | 0,75х2,7 | 0,75х1,5 | 0,7х1,2 |
| 0,78х3,0 | 0,75х3,3 | 0,7х2,7 | 0,6х1,5 | 0,75х1,2 |
| 0,76х3,0 | 0,7х3,3 | 0,65х2,7 | 0,65х1,5 | 0,65х1,2 |
| 0,75х3,0 | 0,65х3,3 | 0,6х2,7 | 0,5х1,5 | 0,5х1,2 |
| 0,74х3,0 | 0,6х3,3 | 0,55х2,7 | 0,55х1,5 | 0,55х1,2 |
| 0,7х3,0 | 0,55х3,3 | 0,5х2,7 | 0,4х1,5 | 0,45х1,2 |
| 0,65х3,0 | 0,5х3,3 | 0,45х2,7 | 0,45х1,5 | 0,3х1,2 |
| 0,6х3,0 | 0,45х3,3 | 0,4х2,7 | 0,3х1,5 | 0,6х1,2 |
| 0,55х3,0 | 0,4х3,3 | 0,3х2,7 | 0,25х1,5 | 0,4х1,2 |
| 0,5х3,0 | 0,3х3,3 | 0,25х2,7 | 0,25х1,2 | |
| 0,45х3,0 | 0,25х3,3 | |||
| 0,4х3,0 | ||||
| 0,35×3,0 | ||||
| 0,3,0×3,0 | ||||
| 0,25х3,0 | ||||
| 0,2х3,0 |
Щиты универсальные
| Щит универсальный 1,2х3,0 | Щит универсальный 1,2*3,3 | Щит универсальный1,2х2,7 | Щит универсальный 1,2х1,5 | Щит универсальный 0,9х1,2 |
| Щит универсальный 1,0х3,0 | Щит универсальный 0,9х3,3 | Щит универсальный 0,9х2,7 | Щит универсальный 0,9х1,5 | Щит универсальный 0,8х1,2 |
| Щит универсальный 0,9х3,0 | Щит универсальный 0,8×3,3 | Щит универсальный 0,8х2,7 | Щит универсальный 0,8х1,5 | Щит универсальный 0,76х1,2 |
| Щит универсальный 0,8х3,0 | Щит универсальный 0,7х3,3 | Щит универсальный 0,76х2,7 | Щит универсальный 0,76х1,5 | Щит универсальный 0,7х1,2 |
| Щит универсальный 0,7х3,0 | Щит универсальный 0,75×3,3 | Щит универсальный 0,7*2,7 | Щит универсальный 1,2х1,2 | |
| Щит универсальный 0,76х3,0 | Щит универсальный 0,76х3,3 | |||
| Щит универсальный 0,75х3,0 | Щит универсальный 0,6×3,3 | |||
| Щит универсальный 0,6х3,0 |
Щиты угловые
| ЩУУВ 0,5х0,3х3,0 | ЩУУВ 0,3х0,5х3,3 П | ЩУУВ 0,3х0,5х2,7 | ЩУВ 0,3х0,3х1,5 | ЩУУВ 0,3х0,5х1,2 |
| ЩУУВ 0,5х0,3х3,0 | ЩУУВ 0,3х0,5х3,3 Л | ЩШВ 0,3х0,3х2,7 | ЩУН 0,7х1,5 | ЩУВ 0,3х0,3х1,2 |
| ЩШВ 0,3х0,3х3,0 | ЩУВ 0,3х0,3х3,3 | УШН 0,1х0,1х2,7 | ЩУУВ 0,5х0,3х1,5 | ЩШВ 0,3х0,3х1,2 |
| УШН 0,1х0,1х3,0 | ЩШВ 0,3х0,3х3,3 | ЩУВ 0,3х0,3х2,7 | УШН 0,1х0,1х1,5 | УШН 0,1х0,1х1,2 |
| ЩУВ 0,3х0,3х3,0 | УШН 0,1х0,1х3,3 | ЩШВ 0,3х0,3х1,5 | ||
| ЩУВ 0,3х0,4х3,0 | ||||
| ЩУВ 0,3х0,5х3,0 | ||||
| ЩУВ 0,4х0,4х3,0 | ||||
| Угол распалубочный УР 3,0 | Угол распалубочный УР 3,3 | Угол распалубочный УР2,7 | Угол распалубочный УР 1,5 | Угол распалубочный УР1,2 |
| Уголок У 0,12х0,12х3,0 м | Уголок У0,12х0,12х3,3 | Уголок У0,12х0,12х2,7 | Уголок У0,12х0,12х1.5 | Уголок У 0,12х0,12х1,2 |
| Щит компенсатор ЩК 0,3х3,0 м | Щит компенсатор ЩК 0,3х3,3 м | Щит компенсатор 0,3х2,7 | Щит компенсатор 0,3х1,5 | Щит компенсатор 0,3х1,2 |
Или пишите нам на почту
Главный офис: 249092, Калужская обл., г. Малоярославец, ул. Энтузиастов, д.8
Производство и склад: 249092, Калужская обл., г. Малоярославец, ул. Мирная, д.3
Телефоны: +7 +7
Внимание! Цены на сайте носят информационный характер и не являются публичной офертой. Источник
Источник
Стены из шлакобетона
В районах, где расположены металлургические предприятия, всегда можно приобрести отходы производства – котельный шлак. Это очень дешёвый строительный материал, который используют при строительстве дач и небольших частных домов. Подробнее о материале смотрите в этом видео:
Шлакобетон готовят из смеси шлака и цемента в пропорции 5: 1. Иногда вместо цемента применяют известь и глину.
Для возведения монолитных стен из шлакобетона изготавливают специальную переставную деревянную опалубку. Ограждение представляет сборно-разборную конструкцию из деревянных щитов и хомутов.
Шлакобетон засыпают в опалубку послойно с толщиной каждого слоя 200 мм. Каждую насыпку трамбуют, тщательно распределяя материал по углам и периметру опалубки в местах сопряжения стен. По мере застывания очередного слоя смеси опалубку передвигают вверх.
Строительство дома из монолитного шлакобетона будет стоить гораздо дешевле, чем возведение аналогичного строения из монолитного железобетона.
Контроль качества и приемка работ
Согласно ТКП 45-1.01-159 раздел «Контроль качества и приемка работ» должен содержать методы и средства контроля при производстве и приемке строительно-монтажных работ.
Раздел должен содержать следующие подразделы: входной контроль поступающей продукции (ГОСТ 16504);
операционный контроль на стадиях выполнения технологических операций (ГОСТ 16504);
приемочный контроль выполненных работ (ГОСТ 16504).
Входной контроль поступающей продукции согласно табл. 1
СТБ 1958-2009 выполняется для арматурных и бетонных работ.
Операционный и приемочный контроль разрабатываются на основании ТКП 45-5.03-131 и СТБ 1958-2009.
Раздел «Контроль качества и приемка работ» оформляют по форме, приведенной в прил. Г к ТКП 45-1.01-159.
Базовый комплект
Фото Устройство опалубки стен Независимо от того, из каких материалов изготовлена съемная опалубка и детали к ней, в базовую комплектацию этого оснащения обязательно включаются следующие составляющие:
- Щиты – они отличаются по способу крепления на линейные или угловые;
- Крепежи – гайки, винты, гвозди или шурупы для крепления панелей опалубки;
- Замки – предназначены для сбора и выравнивания щитов;
- Подкосы – непосредственно в них устанавливаются сами щиты;
- Кронштейны – требуются для организации рабочего места.
Безусловно, кроме основного комплекта, можно приобрести варианты опалубочных систем, которые будут адаптированы под требования к конкретному проекту. Сегодня практически ни одна строительная площадка возводимого объекта не обходится без подобных опалубочных конструкций, так как без них невозможна выгонка стен.
Преимущества несъемной опалубки
Такая опалубка может иметь разнообразную конструкцию: продольная, подоконная, надоконная, угловая. Несъемная опалубка имеет схожее строение с детским конструктором лего.
Такой метод возведения стен имеет большую популярность из-за встроенного теплоизоляционного слоя. Ведь при обустройстве несъемной опалубки можно сэкономить немало денежных средств.
Преимущество несъемной опалубки в том, что у нее встроенная арматура и теплоизоляционный слой.
По завершении строительства не нужно заботиться о теплоизоляционном слое. Потребуется только покрыть пенополистирольные плиты декоративной отделкой или обшить здание композитными панелями.
Разновидности конструкций: несъемная и съемная опалубки для фундаментов
В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.
Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.
Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.
Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.
Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.
Несъемная опалубка из пенополистирола — многофункциональна и надежна
Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.
Комбинированная опалубка: особенности конструкции
В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.
Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.
Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.
Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь
При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.
Бетонирование стен своими руками
Применение системы скользящей опалубочной конструкции на возведении стен частных домов своими руками нецелесообразно. Эти системы не применяют на небольших объектах по причине высокой эксплуатационной стоимости опалубочного комплекса.
Переставные щиты по своему строению аналогичны скользящей опалубке. Такое бетонирование исключает использование дорогостоящей скользящей опалубочной системы.
Посмотрите видео, как использовать переставные щиты в частном строительстве.
При перестановке опалубочных щитов используют труд рабочих, в других случаях дополнительно применяют небольшие грузоподъёмные механизмы или автокран. Монтаж щитов своими руками начинают от дверного проёма или от угла строения. Нижнюю часть, переставленных щитов на верхнем ярусе стен, крепят стяжками к готовой части монолита.
Когда монтируют следующий ярус, щиты крепят стяжками к боковому участку и к нижнему ярусу стены. Переставную конструкцию передвигают таким образом, чтобы использовать оставшиеся внизу отверстия в монолите для крепления стяжек верхнего яруса внизу.
Что такое опалубка
Что такое опалубка? Это строительная форма, которая может быть постоянной или временной и определяет вид будущего монолитного сооружения. Из вышесказанного становится понятно, для чего нужна опалубка.
Основным назначением опалубки является придание проектной конфигурации жидкой бетонной смеси. Опалубка бывает различных видов, использование того или иного вида зависит от конфигурации возводимого здания, используемых материалов и даже климатических условий.
Что представляет собой опалубочные конструкции? Чаще всего, это сборные формы, которые собираются на строительной площадке из различных материалов. Иногда используются готовые формы, которые собираются в единую конструкцию, подобно элементам детского конструктора. Основные функции опалубки:
- придание бетонным сооружениям проектных конфигураций;
- сохранение заданных размеров;
- сохранение пространственного положения отливаемого монолита.
В некоторых случаях, опалубка используется для придания отливаемой поверхности определенного рельефа. Требования, предъявляемые к опалубке, применяемой в строительстве:
- Прочность. Формы должны выдерживать нагрузку, оказываемой бетонной смесью.
- Устойчивость к деформациям. Собранные конструкции не должны разъезжаться или выгибаться после заливки цементного раствора.
- Устойчивость к агрессивным средам. Поверхность форм не должна подвергаться коррозии при контакте с влажной поверхностью.
- Герметичность. Формы не должны допускать утечек бетонного раствора.
- Доступность. Опалубочные системы должны собираться из недорогих и доступных материалов.
Варианты возведения стен с опалубкой
Специалисты полагают, что при одних и тех же условиях могут использоваться различные опалубочные системы, но итоговый выбор ограничивающих конструкций для железобетона всё же должен основываться на экономико-технических показателях проектов сооружений. В соответствии с тем, какую стену хотят получить (теплую, крепкую или дешевую), нужно делать выбор в пользу конкретного материала опалубки и точного способа ее установки.
Самым дорогим, но быстрым вариантом считается отливка монолитов в многоразовую металлическую или пластиковую опалубку. А самой дешевой и медленной – в деревянные ограждения, особенно самодельные для частного строительства. Но, несмотря на то, что создание опалубки самостоятельно в строительстве своего дома кажется многим заманчивым, на деле это может обернуться получением плохих результатов – крепежные элементы могут не выдержать тяжести залитой в формы бетонной смеси и т.д. Гораздо надежнее и проще взять опалубочные системы в аренду. При соблюдении всех правил и технологий, эта съемная опалубка даёт возможность в сжатые сроки возводить даже многоэтажные дома, не теряя несущих способностей перекрытий и стен. Это актуально и для всех сооружений.
Аренда опалубки при строительстве монолитных зданий набирает популярность, так как ее экономическая целесообразность неоспорима – аренда стоит дешевле покупки, причем при условии того, что опалубка представляет собой съемную конструкцию, сохранять ее в своем хозяйстве далеко не всегда имеет смысл. Плюс готовая опалубка, которая уже не раз принимала участие в строительстве, гарантирует высокое качество геометрии здания, которая особенно важна для двухэтажных строений и тяжелых потолочных перекрытий.
Габариты и вес
Точные параметры будущей опалубки определяются исходя из: типа опалубки, объёмов строительства, площади конструкции. Распространённый вариант деревянного типа собирается из досок, толщина которых не более 3 см, а ширина — 200-300 мм. Габариты щитов всегда зависят от конкретной задачи, для запаса высоты добавляют 10-15 см.
Опалубка из щитов гео панель
Металлические опалубки монтируют из щитов, длина которых — 0,5-2,5 м в зависимости от будущей структуры. Высота элементов не должна выходить за 3,5 м. Вес такого щита в среднем составляет 50-55 кг, в то время, как фанерные прямоугольники находятся в диапазоне от 15 до 70 кг. Габариты последних располагаются между 0,3х0,9 м и 1,2х1,5 м.
Какие есть виды и типы опалубки?
Самой простой тип — деревянная опалубка. Ее главные преимущества — низкая цена и возможность построить ее своими силами: элементарно из досок.
Ее быстро и легко установить и разобрать. При необходимости, можно легко обрезать ее части на нужный размер прямо на стройплощадке. Это делает монтаж опалубки из дерева быстрым и не сложным.
Второй тип — металлическая опалубка. Ею чаще всего закрепляют ленточный фундамент. Главный плюс такой конструкции — высокая надежность, минус — высокая цена.
К тому же, опалубку из металла бывает сложно демонтировать после затвердевания бетона. Поэтому этот тип в последние годы используется застройщиками частных домов все реже и больше применяется в многоэтажном строительстве.
Еще один вид опалубки — опалубка из фиброцемента. Хотя сам материал был придуман достаточно давно, набирать популярность он стал последние годы.
Среди преимуществ данного решения:
- доступная цена;
- прочность;
- долговечность;
- экологичность и безопасность для здоровья.
Четвертый тип — пенополистирольная опалубка. В последние годы она зарекомендовала себя лучшей по многим показателям:
- Низкая цена. Пенополистирол стоит намного дешевле металла и дерева, при этом опалубки из него получаются очень прочными и надежными;
- Безвредность. Пенополистирол является экологически безопасным и безвредным для здоровья стройматериалом, так как внутри него содержится всего 2% основного сырья, все остальное – это обычный воздух;
- Огнестойкость. Этот материал не боится огня, поскольку, еще в процессе в производства, в него добавляют специальные компоненты, препятствующие возгоранию;
- Экономия на утеплителях и отоплении. Благодаря низкой теплопроводности стен из пенополистирольной опалубки, застройщики могут сэкономить значительные средства на утеплителях стен и устройстве отопления будущего дома.
Есть и другие разновидности опалубок: блочные, из ДСП, пенопластовые и алюминиевые и т. д. В данной статье мы не будем заострять на них внимания, так как в частном домостроении они используются довольно редко.
Еще все опалубки можно легко разделить по виду их использования. Они бывают:
- съемные;
- и несъемные.
Съемные опалубки называются так потому, что их используют многократно и снимают со зданий после того, как бетон набрал необходимую прочность.
Несъемные опалубки при затвердевании бетона не снимают. Их оставляют для дополнительной защиты фундамента и стен, и они остаются частью конструкции здания.
Метод несъемной опалубки сегодня широко применяется для строительства коттеджей, многоэтажек, микрорайонов, элитных поселков, курортов и баз отдыха, жилых комплексов.
Приобрести сегодня такую конструкцию сегодня не составляет труда – нужно просто выбрать фирму и заказать ее транспортировку на стройплощадку.

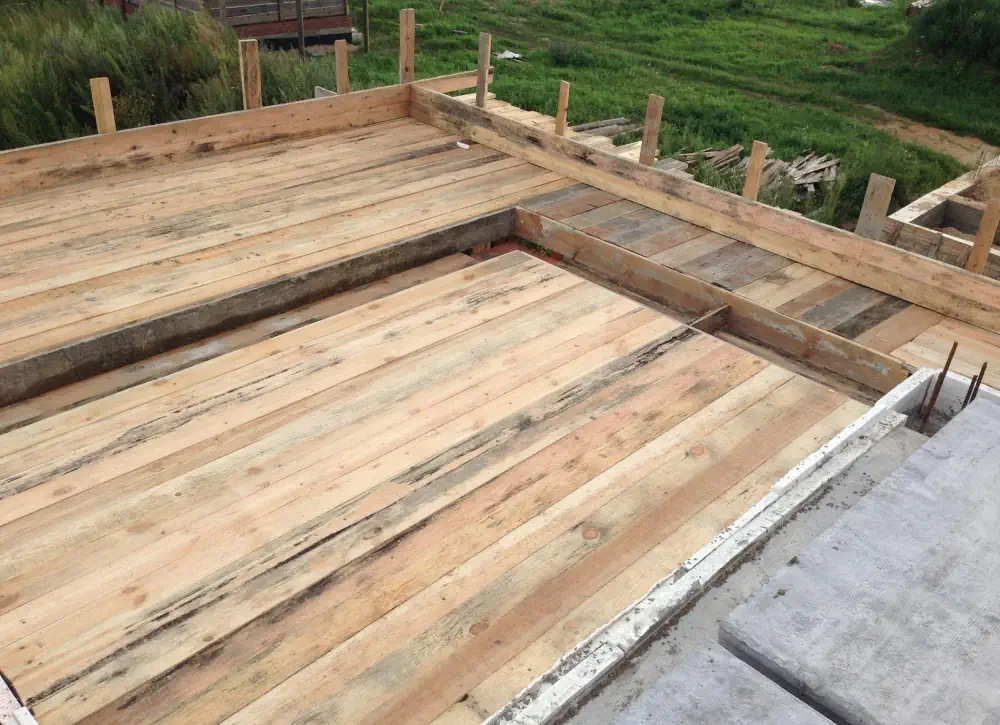

Монтаж опалубки перекрытия балочного типа
Такая система перекрытий предполагает наличие в конструкции монолитных железобетонных балок, воспринимающих основную нагрузку, создаваемую перекрытием. Поэтому устройство опалубки перекрытия такого типа предполагает, кроме всего прочего, установку опалубки для этих балок.
Весь процесс осуществляется следующим образом.
После того, как была закончена заливка колонн, можно приступать к монтажу дна опалубки несущих балок. Они крепятся в специальные пазы, имеющиеся в опалубочной конструкции колонн. Затем осуществляется монтаж поддерживающих эти элементы телескопических стоек, при значительных высотах применяют системы объемной опалубки. Опоры таких систем устанавливаются на специальные треноги, повышающие устойчивость и соединяются между собой ригелями.
После этого можно приступать к установке боковых стенок опалубки балок, которые соединяются между собой и днищем при помощи специальных крепежных элементов. Следующим этапом является установка дополнительных деревянных балок, на которые будет осуществляться настилка палубы. Под данные балки также устанавливаются телескопические опоры.
Установка опалубки для заливки перекрытия завершается монтажом боковых щитов и укладкой армирующего каркаса.
На этом этапе выполняется:
- окончательная юстировка конструкции,
- проверяется уровень перекрытия,
- кроме того, необходимо убедиться в отсутствии провисов и прогибов элементов опалубки.

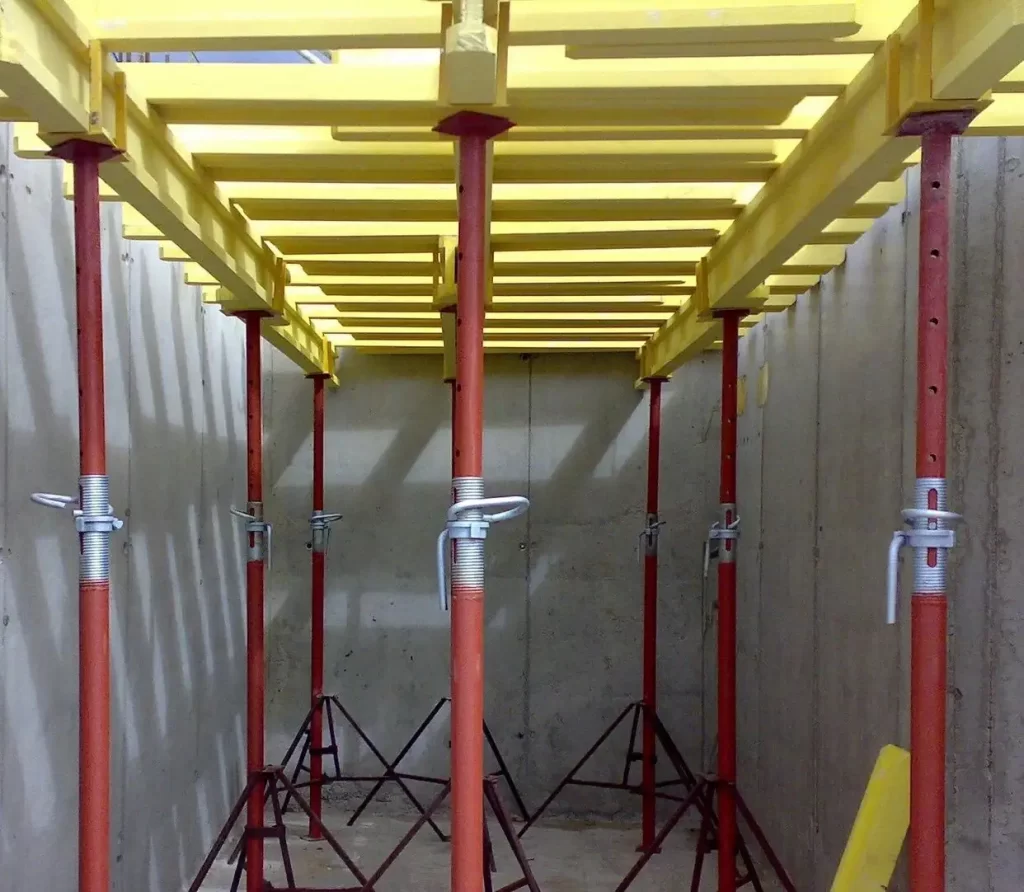

Монтаж опалубки перекрытий без монолитных несущих балок
Технология установки опалубки в этом случае во многом сходна с работами описанными выше. Она даже несколько упрощена, отпадает необходимость в дополнительных ограждающих конструкциях (для заливки монолитных балок).
Важно помнить, при сборке конструкций следует строго придерживаться требований, определяющих шаг установки опорных стоек. СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:
СНиП нормирует эти расстояния в соответствии с толщиной перекрытия, то есть его весом:
- При высоте перекрытия до 230 мм шаг установки стоек не должен превышать 2 метров.
- При увеличении толщины до 280 мм расстояние уменьшается до 1,7 метров.
- При более мощных перекрытиях (до 320 м) стойки ставятся через полтора метра.
Следует брать во внимание, что этот шаг стоек опалубки перекрытия является максимально допустимым, поэтому следует монтировать опоры несколько чаще
Виды опалубок
После монтажа ограждений, укладки бетона и набора им достаточной проектной прочности – опалубка или демонтируется, либо остаётся неотделимой частью фундамента. Таким образом, опалубка для ленточного фундамента классифицируется на два вида – неразборную и съёмную.
Несъёмная опалубка
В частном домостроении популярны готовые к сборке пенополистирольные блоки. Причём одновременно это эффективное утепление и частичная гидроизоляция фундамента.
Чтобы минимизировать ручную подгонку, производятся:
- линейные блоки;
- угловые блоки;
- радиусные блоки.
То есть, учтены практически все необходимые формы для устройства ограждения с любой геометрией.
За счёт экономии, это наиболее доступная в изготовлении несъемная опалубка для ленточного фундамента. Пенополистирол отлично режется, поэтому легко собирается в любую конструкцию.
Более прочный, быстровозводимый вариант, позволяющий укладывать бетон одним заливом – пустотелые железобетонные фундаментные блоки. Их преимущество – возможность вести дальнейшие работы, не дожидаясь полного набора прочности залитого бетона. Существенный минус – масса, без спецтехники не обойтись. Поэтому в индивидуальном домостроении технология не прижилась.
Съемная опалубка
Для устройства ленточного фундамента популярна разборная опалубка.
Наиболее удобна щитовая сборка – распространённая конструкция, позволяющая бетонировать одним заливом.
При этом существуют варианты, экономящие материалы:
- Скользящая – ограждение для бетонной смеси поднимается по мере укладки и частичного набора прочности нижних слоёв бетона. Это выгодный по материалам монтаж опалубки. Чтобы сделать его удобным – для стяжки по низу щитов на едином уровне используют трубки и металлические шпильки. На них и опираются щиты после перестановки.
- Горизонтально перемещаемая – подвид скользящей, с передвижением опалубки вбок. Распространённое применение для устройства фундаментов под старыми домами без подъёма постройки. Когда заливку делают по кругу – небольшими участками.
Бетонируя с перестановкой опалубки, важно сбивать хрупкий слой из цементного молочка, где отсутствует наполнитель. Тогда последующая заливка надёжно сцепится с предыдущим слоем. Метод хорош для самостоятельного замешивания бетона
Если невозможно забетонить одним разом, и приходится работать порциями – качество от перемещения опалубки не пострадает
Метод хорош для самостоятельного замешивания бетона. Если невозможно забетонить одним разом, и приходится работать порциями – качество от перемещения опалубки не пострадает.
Создание формовочного комплекса для перекрытий
Качественное перекрытие должно быть ровным, и опалубку устанавливают с учётом этого нюанса. Выравнивание потолка — задача долгая, сложная и требующая дополнительных трат. Поэтому опалубка должна быть рассчитана и смонтирована очень тщательно, чтобы экономия самостоятельного изготовления не пропала. Главное, соблюдать несколько пунктов — ликвидация любых щелей, максимально точно определённый уровень потолка, качественная нижняя палуба.
Разметка
По периметру комнаты делаются отметки на высоте вертикальных стоек. Их наносят с шагом в 50-80 см на высоте не менее 1 м.
Опалубка своими руками
Расположение меток отсчитывается от верхнего края несущей стены с добавлением толщины настила и ригелей. все отметки должны лежать в одной горизонтальной плоскости.
Каркас
Возле стен закрепляются стойки требуемой высоты. Верхнюю часть опор соединяют поперечными брусками, которые размещаются перпендикулярно длинной стене. От стоек до стены должен быть промежуток в 20 см. Надёжность ригелей подкрепляется монтажом дополнительных опор.
Стойки опалубки перекрытия
Шаг между стойками везде должен быть одинаковым. Оценить качество установки каркаса можно по ровным верхним граням ригелей.
Настил
Настил требуется монтировать в одной плоскости с верхом стены независимо от материала. Щелей на стыках быть не должно.
Компоненты настила к ригелям крепить необязательно, это зависит от конкретной задачи. Отсутствие крепления облегчает демонтаж опалубки.
При создании настила можно применять любые строительные материалы в форме листа, если они достаточно прочные. Можно совместить, например, обрезные доски для основы с настилом из пластика, фанеры и кровельной стали одновременно. Многослойный настил может убрать неровности, перепады из-за досок и щели, что увеличивает качество потолка.
Опалубка из профилированного листа
Установку профлиста, как опалубки для монолитного бетонного перекрытия, можно провести своими руками:
- волны профлиста требуется всегда располагать под углом 90 градусов несущей балке;
- после укладки профлиста собирается торцевая опалубка;
- листы укладываются по балкам;
- установка нарезанных по размеру листов идёт внахлёст минимум на 2 волны;
- крепежами выступают усиленные саморезы;
- нахлёсты скрепляют заклёпками.
Устройство монолитного перекрытия
Для формовочных комплексов можно применять цветной или оцинкованный профнастил. Главное, чтобы он был маркирован «Н», что говорит о прочности материала и его несущей возможности. Распространёнными вариантами профилированного листа для монтажа опалубки перекрытий являются 65, 75, 114 мм. Достаточная толщина листа составляет 0,6 мм.
Среди плюсов использования профлистов для опалубки перекрытий выделяется повышенная прочность конструкции, которую обеспечивает наличие волн. Это позволяет уменьшить количество арматуры в системе.
Заметным минусом профнастила является его высокая цена. Формовочный комплекс из такого материала является несъёмным, при его демонтаже прочность перекрытия существенно упадёт. Листы нельзя использовать повторно, что увеличивает стоимость бетонного сооружения.
