Опирание плиты перекрытия на стену из газосиликатных блоков: монтаж, укладка

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Важность правильного расчета

Рассчитывать нагрузку для стен от плит перекрытий важно, потому что без учета показателей создание проекта и выполнение работ способно привести к ошибкам в строительстве, и может закончиться обрушением постройки. По нормативным правилам, постройка типовых домов из любых материалов, в том числе и газоблоков, составляет 400 кг/м2

Для жилого дома общий расчет распределения нагрузки определяется с помощью основной формулы:

К этому показателю всегда прибавляется табличный вес плиты, указанный в ГОСТе, осуществляемая стяжка и ряд различных показателей. Сложение всех показателей и будет указывать на нагрузку, которая указывается в расчетном проекте. Примеры сочетаний и расчетов показателей можно посмотреть на примерах фотографий выше.

К расчету также добавляют данные об изгибающем напряжении плиты, сечении армированных стержней, а также классе (марке) цемента.

Зачем нужен армопояс

Строение из газосиликатных блоков не могут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, материал трескается, разрушается. Чтобы избежать разного рода деформаций, устанавливаются монолитные железобетонные пояса. Армопояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции.

Так же он способен равномерно распределять и вертикальную нагрузку. Придавая строению жесткость, он не дает возникновению движения плит перекрытия (пористые блоки расширяются при движении влаги, пара). За что еще получил называние – разгрузочного. Еще одно назначение армопояса, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку деревянных балок, при строительстве крыши. Учитывая эти качества, армопояс просто необходим при опирании плит перекрытия второго (последующих, крыши) этажа в доме из газосиликатных блоков.

https://youtube.com/watch?v=ekYYxE2pwwA

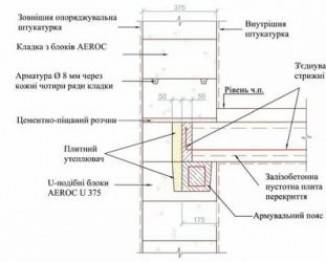

Как сделать шов между газобетоном и плитой перекрытия

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

Фундамент

Говорят, что фундамент – это основа основ всего будущего строения. Как начнешь возводить дом, такой результат и получишь в конце. На самом деле фундамент является лишь одним, начальным этапом строительства в целом. А главным, основным, считается проект (план). Задумав построить свой дом или дачу, вы должны четко представлять, чего хотите. Можете начертить план сами – хорошо. Нет – тогда закажите проект архитектору. Понравился соседний дом – не постесняйтесь зайти и попросить перерисовать. Только когда вы уверились в своих желаниях и имеете проект в руках, тогда и начинайте копать траншеи.

Помните, что лучше спроектировать, выкопать лишнюю перегородку и построить лишнюю стенку. Разобрать ее, если вдруг придется, всегда проще, чем достраивать. Проблема примыканий может коснуться вас уже на начальном этапе, если будете делать литой фундамент из бетона. Но здесь все решается просто с помощью арматуры. Возьметесь за бетонные блоки, начинайте перевязывать в местах соединений. То же и с цоколем: каменные и блочные примыкания перевязываем, а бетонные усиливаем дополнительным армированием.

Варианты перекрытия дома из газобетона

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Плитное

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

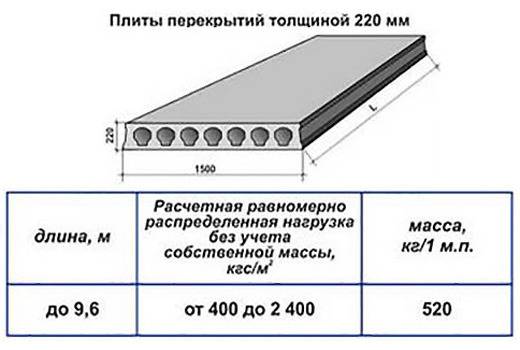

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

Тип изделия	Длина, мм.	Ширина, мм
1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800
ПГ	6 000, 9 000, 12 000	1 000, 1 200, 1 500

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Примечание. Толщина многопустотных плит всех типоразмеров 220 мм.

Плюсы плитного перекрытия:

Невысокая стоимость материала.
Отличные показатели несущей способности (от 400 до 800 кг/м²).
Быстрый монтаж.
Хорошие звукоизоляционные качества.
Выбор типоразмеров.

Минусы:

Необходимость обустройства армпояса по всему периметру стен.
Аренда крана.

Сборно-монолитное

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
Армпояс – однослойный арматурный каркас. Вяжется на месте.
Бетон – заливается сверху, используется как стяжка.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 60.2,5-4,5 ПП 60. 2,5-6	5 980	625	250, 300
ПП 57.3-6 ПП 57.2,5-4,5	5 680	625	250
ПП 54.2,5-4,5 ПП 54.2,5-6 ПП 54.3-6	5 380	625	250
ПП 51.2,5-3 ПП 51.2,5-6 ПП 51.3-6	5 080	625	250, 300
ПП 48.2,5-6 ПП 48.3-6 ПП 48.2,5-4,5	4 780	625	250, 300
ПП 42. 2,5-4,5 ПП 42.3-6 ПП 42.2,5-6	4 180	625	250, 300
ПП 36.1,5-3 ПП 36. 2,5-3 ПП 36.2,5-4,5 ПП 36.2,5-6 ПП 36.3-6	3 580	625	150, 250, 300
ПП 30.1,5-3 ПП 30.2,5-3 ПП 30.2,5-4 ПП 30.2,5-6 ПП 30.3-6	2 980	625	150, 250, 300
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

Высокая скорость укладки.
Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
Показатель несущей способности от 300 до 600 кг/м².
Хорошие звуко-, и теплоизоляционные качества.
Происходит утепление потолка.
Возможность выполнить работы без услуг крана и иной спецтехники

Недостатки:

Ограничение в выборе типоразмеров.
Высокая цена.
Аренда спецтехники в случае использования плит большого размера.
Сложности в укладке криволинейных поверхностей.

Монолитное

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

Высокая несущая способность.
Возможность перекрыть пролёт любой формы и конфигурации.
Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Минусы:

Длительный срок застывания бетона.
Длительный монтаж.
Необходимость проведения расчёта нагрузок.
Аренда бетононасоса, вибратора и миксера.
Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
Самый дорогостоящий вариант из перечисленных.

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опирание плиты будет неполным, так как перекрытие нависает над пустотой. Для опирания плиты возводят столбы с перемычками в виде балок.

Столбы можно возвести при помощи кирпича, блоков. Каждый столб выкладывается в полтора кирпича.

Между столбами проводят возведение перемычек из железобетона. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет составлять 0,1 м. Ширина балок будет определятся, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами составляет 2 м, а высота балок — 0,1 м, то ширина железобетонных балок составляет 0,07 м. Для заливки балок используют съемную опалубку из досок.

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Сравнительная стоимость

При устройстве межэтажных конструкций вопрос цены играет немаловажную роль. Если сравнить все разновидности между собой, то получается следующая последовательность. Самым дешевым окажется железобетонная пустотная плита со стоимостью за квадратный метр в 1200 рублей. На втором месте окажется монолитное изделие – 2000 – 2500 рублей за квадратный метр. Стоимость может сильно отличаться в зависимости от толщины и технологии изготовления.

Самым дорогим перекрытием является плита из вспененного бетона – от 3000 рублей за квадрат. Высокая стоимость объясняется сложной технологией изготовления и маленькой шириной плиты.

Также в стоимость перекрытия из плит нужно закладывать затраты на транспортировку и подъем, которые в отдельных случаях может равняться их стоимости.

Правильная, грамотная установка перекрытий – гарантия надежного, долговременного срока эксплуатации зданий. Для построек, выполненных из блоков («легких бетонов»), необходима дополнительная опора – армопояс. Армирование стен из газосиликатных блоков – это специальное дополнительное сооружение, обязательное при установке перекрытий.

Изготовление армированных поясов, для домов из ячеистого бетона, монтаж плит перекрытия – регламентирован СНиП. Здесь указаны марки и характеристики плит, необходимые параметры опирания на стены, из чего и какой делается армопояс. Соблюдение этих стандартов, напрямую связанно с конструктивной устойчивостью строительных сооружений.

Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Монолитное перекрытие также является допустимым

Последовательность действий по сооружению монолитного варианта:

Соберите опалубку для заливки цельной плиты.
Установите опорные стойки и уплотните щели между щитами.
Свяжите и разместите внутри опалубки арматурный каркас.
Подготовьте бетонный раствор в необходимом объеме.
Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
Равномерно распределите бетон по поверхности и уплотните его.
Спланируйте верхнюю плоскость железобетонной плиты.

Достоинства цельной конструкции:

повышенная нагрузочная способность;
возможность заливки при увеличенном расстоянии между опорами;
отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

увеличенная трудоемкость работ;
продолжительный строительный цикл, связанный с твердением бетона;
увеличенный объем расходов;
необходимость применения бетононасоса;
проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Как осуществляется опирание перекрытия

К главным назначениям перекрытий, относится деление внутреннего пространства зданий на этажи, перекрытие пролетов, воспринимать и передавать нагрузку собственного веса, интерьера, людей на стены (опоры). Это несущая конструкция, с применением железобетонных плит. Они делятся по:

изготовлению (многопустотные, сборно-монолитные);
конструкции (балочные, безбалочные);
месту расположения (чердачные, междуэтажные, напольные);
материалу (тяжелый, ячеистый бетон)
размерам.

Часто используемые плиты для газосиликатных стен, это пустотные железобетонные плиты перекрытий. Устройство дополнительного облегчения (сквозные отверстия), армирования в сочетании с тяжелыми марками бетона, дают конструкции прочность с необходимой жесткостью и относительно малый вес. Таблицы с характеристиками пустотных конструкций железобетонных плит перекрытий:

Монтаж плит перекрытий на газосиликатные блоки выполняется посредством специально изготавливаемых сейсмопоясов. Это монолитные конструкции из железобетона. Устанавливаются на несущих стенах, повторяя периметр конструкции.

При опирании плит на внутренние стены, которые обязательно строят с опорой на фундамент, пояс дополнительно усиливает конструкцию. Это достигается за счет распределения нагрузки по площади перекрытия. Укладка плит перекрытий на газосиликатные блоки, происходит с учетом следующих требований:

установка только на армопояс;
симметричность укладки;
выравнивание торцов по линии;
отклонение по плоскости плит – до 5 мм;
соединение плит с поясом выполняется с помощью сварки, делается механически прочным;
заливка антисейсмических поясов проводится по ширине стен.

Для наружных стен используются пеноблоки с плотностью не ниже D 500, ширина пояса – 500 мм (можно уменьшить на 100-150 мм), толщина – 200-400 мм. Бетон марки В 15, не ниже.

Перед установкой плит перекрытия на газосиликатные блоки, армирование делается толщиной 15-20 см. Пояс заливается бетоном, используя опалубку или специальные U – образные блоки, установив по периметру несущих стен коробки строения (включая внутренние не несущие перегородки). Опирание плит на наружные стены – 25 см, при обычном – 12 см.

Устанавливают плиты с помощью крана на свежеприготовленный раствор (слой 2 см). Он делается густым (до начала схватывания, без дополнительного разбавления водой), чтобы не выдавливался из шва. Перед этим поверхности несущих стен выравнивается, тогда перекрытие получится ровным, без перепадов. Перекрывая сразу два пролета одной плитой, влечет неправильную нагрузку. При неблагоприятных условиях она даст трещину в любом месте. Сделав сверху плиты надрез (болгаркой на глубину диска) над средней перегородкой, можно этого избежать. Трещина пойдет по месту надреза. А это, уже не столь принципиально.

Это интересно: Технология облицовки бетонной лестницы деревом

Опирание плит перекрытия на стены из газобетона

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести плиты перекрытия и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент. Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
соединение плит и пояса должны выполнятся механически прочными с применением сварки;
пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
для укладки пояса необходимо применение бетона классом не ниже В15.

Назначение армопояса

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса – разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим. Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

Нормированные значения глубины опирания

Параметры (глубина) захода плит на стены из «легких бетонов» (газосиликат, газобетон, пенобетон и др.), зависят от:

толщины материала стен несущей конструкции;
для каких целей строится здание (жилье, производство, административное помещение);
размеров пролетов;
веса, размера перекрытий;
вида и величины нагрузки (статистическая или динамическая, точечная или распределенная);
района строительства (сейсмичность).

Эти факторы, учитываются в расчетах, делающихся для надежности строений. Действующие нормативные акты, определяют глубину опирания плит на блоки по:

Торцам – 25 см.
Контуру, не меньше 4 см.
Двум сторонам (пролет до 4,2 м – не менее 5 см, свыше 4,2 м – 7 см).

Окончательные размеры, определяются при проектировании здания, инженерными расчетами. При уменьшении допустимых размеров, происходит разрушение края кладки. А при превышении – защемление (нагрузка веса от вышестоящей стены). Результат – растрескивание, разрушение стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

3.5 / 5 ( 2 голоса )

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Опирание и укладка плиты перекрытия на стену из газосиликатных блоков – выполнение работ

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Важность правильного расчета

Зачем нужен армопояс

Как сделать шов между газобетоном и плитой перекрытия

Фундамент
