Отопление теплицы – выбираем систему обогрева зимней теплицы

Конверторное отопление

Если сравнить популярность тех или иных способов отопления, то окажется, что многие собственники пользуются для обогрева промышленных теплиц конверторной установкой. Для этого рядом с теплицей строится отдельное помещение – котельная.
Иногда котел устанавливают прямо внутри парника. В котле генерируется тепло и передается посредством носителя (воды или пара) к отопительным приборам. Трубы и радиаторы отдают тепло воздуху или грунту основания тепличной конструкции.

Конверторная система отопления зимней теплицы стоит недешево. Для ее монтажа придется устанавливать котел, проектировать разводку труб и батарей.

Топливо

Если котел топится дровами, за его работой придется постоянно следить, подбрасывать топливо, убирать продукты сжигания. Можно закупить уголь или пеллеты, но тогда себестоимость обогрева будет еще выше. Если на зиму покупаются дрова, лучше приобрести сухую древесину дуба или граба. При сгорании этих твердых пород образуется много тепла.

Недостатки

Минусом конверторного способа называют неравномерность прогрева тепличного пространства. Нагретый воздух становится легче и поднимается к куполу постройки. Наивысшая температура фиксируется в самой высокой точке. Мы обогреваем купол теплицы. А большая часть растений находятся в грунте, где температура минимальная. При этом значительная часть тепла покидает парник, проникая через потолок и нагревая ближайшие слои воздуха.

Отопление с помощью газа

Горелка с инфракрасным излучением

К недостаткам подобного отопления относят необходимость обязательного согласования со специальными службами. Причем сделать газовый обогрев теплицы вы не сможете – составление проекта и монтаж подобных систем проводится только специалистами. Из-за высокой угрозы воспламенения в процессе эксплуатации работу газовых котлов потребуется постоянно контролировать. Из-за избытка окиси углерода, образуемого при сгорании топлива, во избежание отравления и угрозы взрыва в отапливаемом помещении обязательно устанавливается вентиляция.

Но все же плюсов у таких устройств гораздо больше. Стоимость газа не так уж высока. Потратиться придется лишь на приобретении котла и оборудования к нему. Такие конструкции обеспечивают равномерность и быструю скорость нагрева теплицы плюс максимально просты в обслуживании. Но, чтобы она прогревалась равномерно, лучше установить калориферы или подключить сразу несколько горелок.

Перечислим основные виды газового оборудования, используемого для обогрева теплиц:

  • конвекторы: промышленность выпускает специальные устройства подобного типа именно для обогрева теплиц; встроенный теплообменник равномерно распределяет тепло по всему помещению; вентиляция в нем обеспечивается с помощью коаксиального (труба в трубе) дымохода
  • обогреватель с двумя открытыми горелками (вторая из них служит в качестве запасной) и вертикальным дымоходом; вентиляционная система устанавливается отдельно
  • горелки с инфракрасным излучением: их располагают в отдельных зонах для местного подогрева некоторых видов культур или ускорения проращивания семян; оборудуются дымососом, который выбрасывает продукты сгорания в дымоход; при их эксплуатации не требуется обустройство принудительных систем вентиляции – достаточно естественной

В большинстве случаев газовое отопление теплицы комбинируют с водным. Принцип его обустройства схож с вышеописанным.

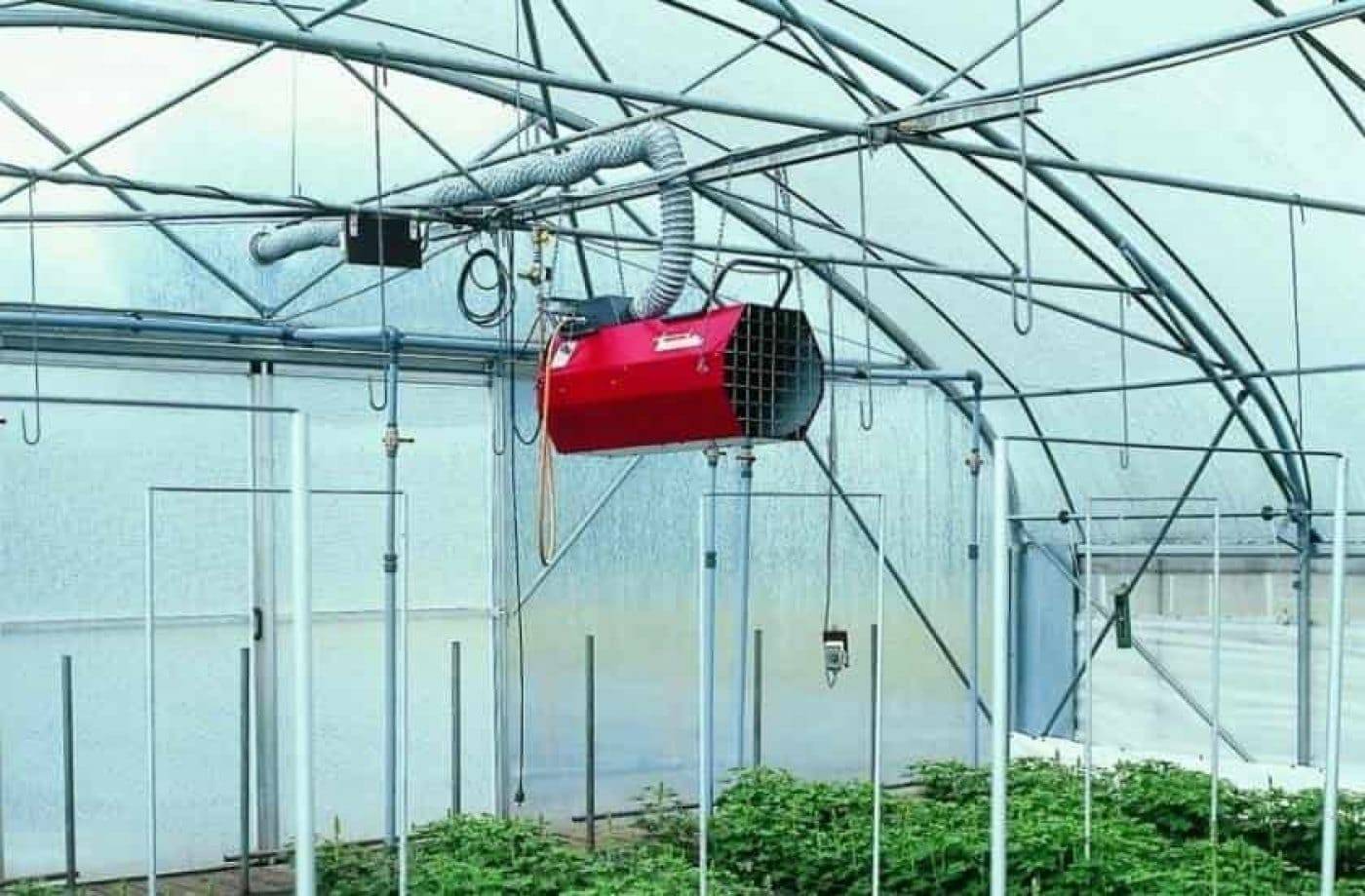

Тепловая газовая пушка

Тепловые газовые пушки, используемые для точечного отопления, можно легко подключить как к газовой магистрали, так и баллону. Такие конструкции имеют небольшой вес и достаточно мобильны, их легко можно переместить в любое другое место. Топливо в них сгорает полностью, поэтому опасность отравления окисью углерода при их эксплуатации минимальная. Современные тепловые пушки, работающие на газе, оснащаются системой регулировки температуры и даже влажности.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Постройка теплицы с качественной теплоизоляцией

Во время возведения такого сооружения необходимо учитывать определенные моменты, непосредственно связанные с сохранением тепла:

  • герметизация щелей и стыков – для этого подойдет силиконовый герметик или строительный скотч. Необходимо закрыть и открыть ячейки, которые находятся по месту среза листов сотового поликарбоната. С этой целью нужен полимерный профиль или мастика;
  • утепление почвы, защита ее замерзания – для этого предусмотрено несколько способов, начиная от создания фундамента еще во время строительства, и заканчивая обогревом посредством электрических приборов;
  • обогрев воздуха внутри теплицы – прежде, чем начать утеплять сооружение, понадобится его осмотреть, обнаружить уязвимые места и понять, какие работы понадобится выполнить.

Это ключевые аспекты, игнорировать которые не стоит.

Варианты обогрева

Отопление теплицы зимой требуется, если вы планируете выращивать в ней растения на протяжении всего года или практикуете раннее выращивание огородных культур с начала весны. Выбор системы отопления также зависит от климатических условий региона. На юге страны, например, нет смысла монтировать отопление от котла, так как использоваться оно будет только несколько недель в году.

Солнечное отопление

Один из самых простых способов сделать отапливаемую теплицу своими руками — использовать тепло от солнечных лучей. Для этого она должна быть размещена в хорошо освещенном месте. Стены и потолок нужно обязательно утеплить специальными материалами. Перед слоем плодородной земли в такие теплицы выкладывают толстый слой конского или коровьего навоза, который дополнительно выделяет тепло при перегнивании. Чтобы замедлить этот процесс, его пересыпают торфом или соломой. Естественный обогрев эффективен только в южных регионах, в ясную погоду. При других условиях требуется сочетать его с дополнительными источниками тепла.

Биологический обогрев теплицы

К простым и доступным способам обогрева теплицы своими руками относится также биологический. В его основе используется биохимическая активность органических веществ. Чаще всего для обогрева используется конский или коровий навоз. В процессе разложения он вступает в контакт с кислородом и в результате реакции осуществляется выделение большого количества тепловой энергии.

При отсутствии навоза в качестве альтернативы может использоваться растительный перегной. Для этого готовят настой из свежей травы и 5%-го раствора мочевины. Смесь настаивают в течение 14 дней, перед укладкой в теплицу.

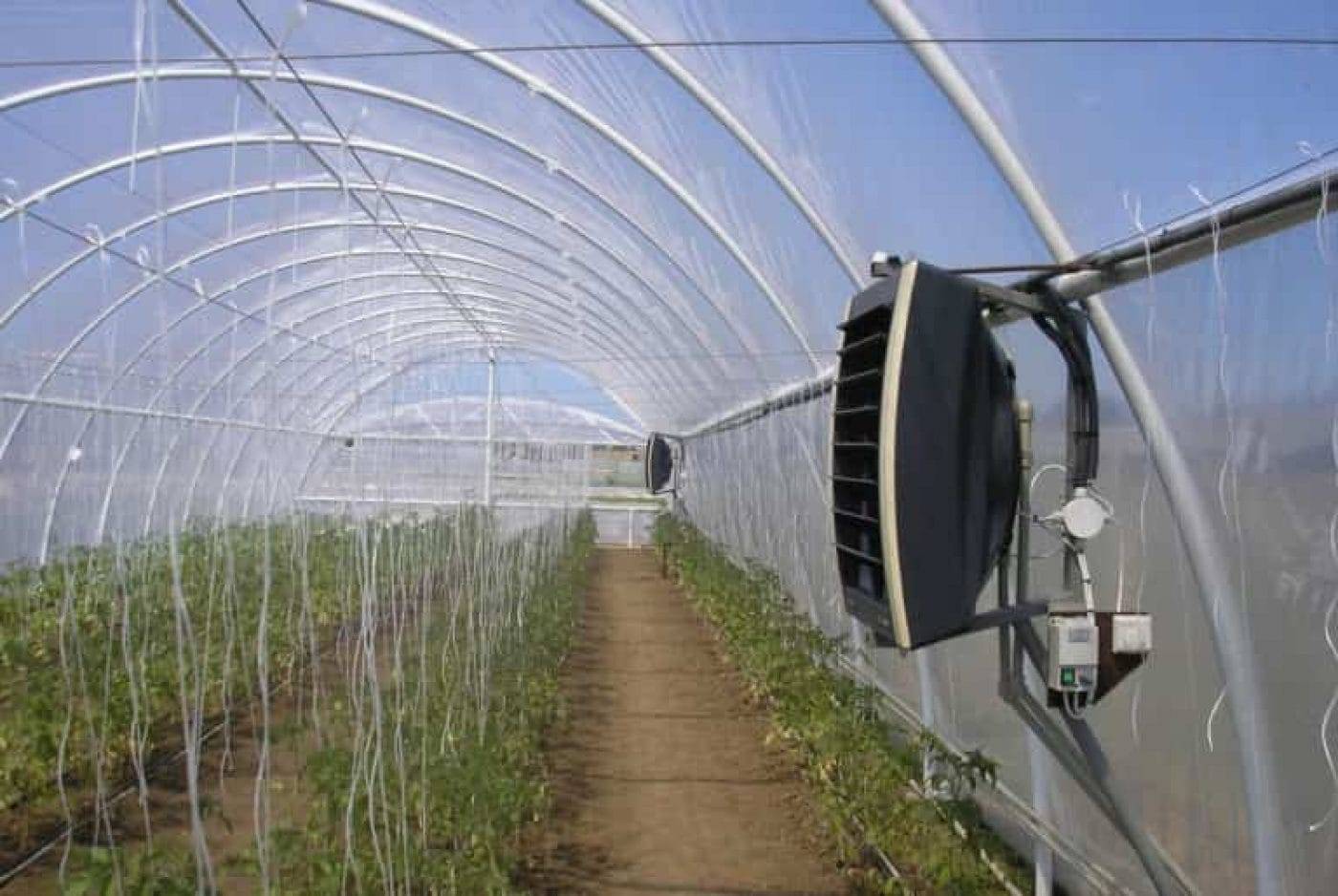

Воздушный обогрев теплицы

У воздушной системы отопления множество преимуществ:

  1. Монтировать воздушное отопление легко и недорого.
  2. В отличие от водяного отопления в воздушной не бывает протечек.
  3. Элементы системы не подвергаются коррозии.

По устройству воздушная система отопления напоминает мощный фен. Вентилятор прогоняет воздух через разогретые элементы. Нагревательная система может быть электрической или топливной (на дизеле или газе).

Водяное отопление теплицы

При выборе водяного способа обогрева требуется проложить по ее периметру двойной трубопровод, замкнутый на электрическом котле. По мнению специалистов, при монтировании отопления теплицы своими руками котел лучше расположить за пределами теплицы, а ее саму дополнительно утеплить. Таким образом теплопотери минимизируются.

Паровое отопление теплицы

Если есть возможность подключиться к системе отопления дома, то стоит рассмотреть паровой вариант обогрева. При этом длина трубопровода от дома до парника не должна превышать 10 м, так как теплопотери даже при хорошем утеплении труб будут значительными.

Как сделать отопление в теплице от автономного парового обогрева? Для этого устанавливают котел внутри парника и к нему подключаются трубы и батареи. Для обеспечения циркуляции воды используют насосы.

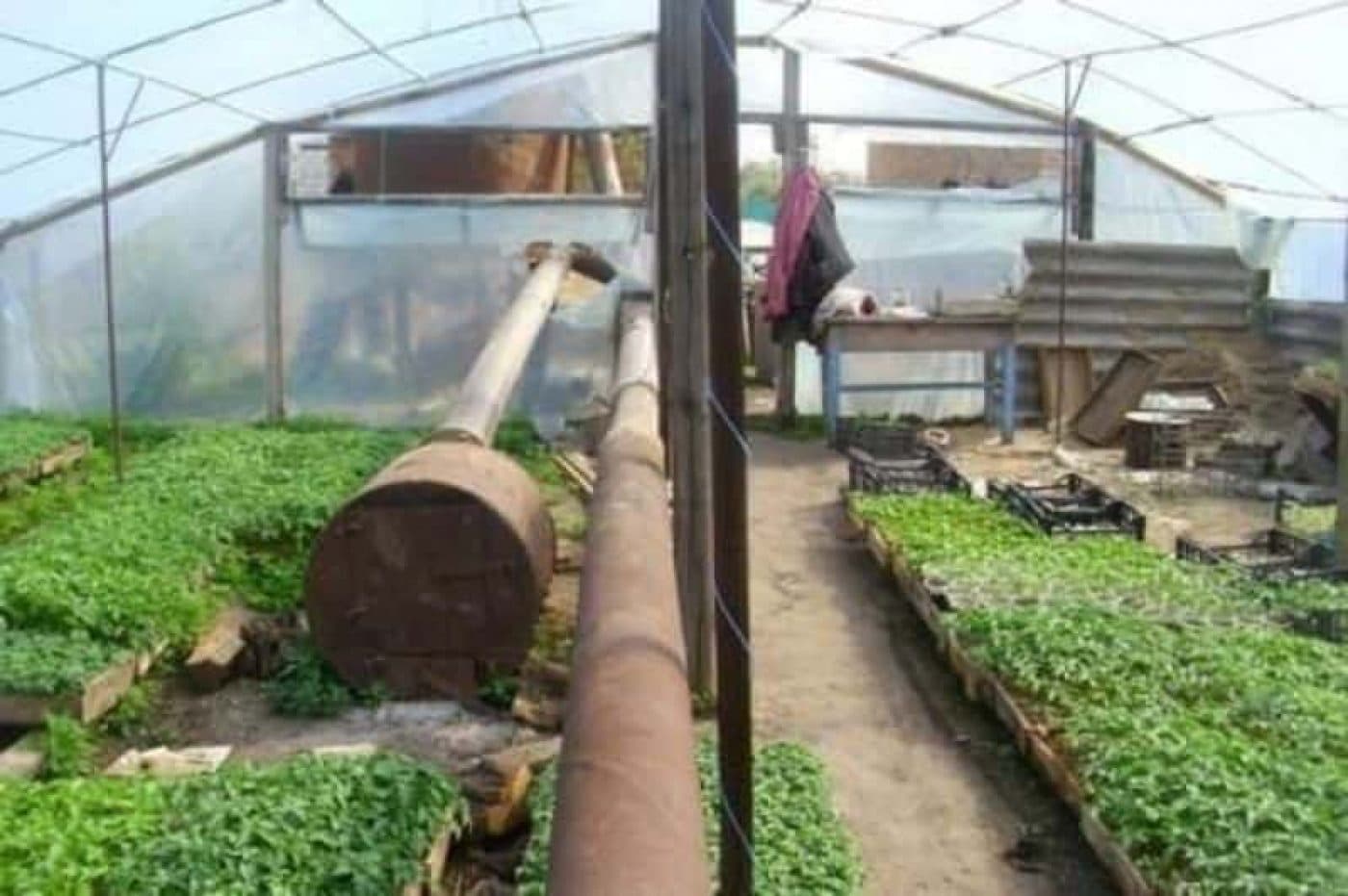

Печное отопление теплицы

Печное отопление теплицы имеет свои достоинства:

  • Для обогрева используется твердое, достаточно дешевое топливо.
  • Процесс идет независимо от газо- и электроснабжения.
  • Отопление теплицы своими руками в этом случае смонтировать достаточно просто, так как сложить печку можно самостоятельно, при наличии определенных знаний.
  • Кирпич очень хорошо накапливает тепло, поэтому расход топлива меньше, чем при отоплении с помощью котла.

К недостаткам можно отнести необходимость постоянно подкладывать топливо и внимательно следить за температурой в теплице зимой, чтобы не допускать резких перепадов.

Газовое отопление теплицы

При выборе газового отопления рассматриваются два основных способа:

  • с помощью баллонов;
  • центральный газопровод;

Газовые баллоны подойдут, если не планируется постоянное отопление. Для обеспечения бесперебойного обогрева стоит подключиться к газопроводу.

При использовании этого вида отопления придется отдельно позаботиться о вентиляции и обеспечить стабильный приток свежего воздуха во избежании опасных ситуаций.

Электрическое отопление теплицы

Электрическое отопление — лучший автономный вариант бесперебойного обогрева теплицы. Существует три способа монтажа:

  1. Канальный. С помощью прокладки кабеля. Подходит для теплиц небольших размеров.
  2. Радиаторный. В этом случае по периметру устанавливаются вентиляторы вдоль стен. Часто совмещают с канальным способом.
  3. Инфракрасный. Обогреватели этого типа не сушат воздух, их легко монтировать.

Котел для теплицы из газового баллона

Для работы понадобится непосредственно баллон газовый пустой, змеевик (трубка в виде буквы U с резьбой на концах), металлическая решетка, запорная задвижка, петли и две металлических ручки для дверец. Также следует подготовить трубу для дымохода с учетом длины парника, сварочный аппарат с электродами, сверло и болгарку, трубы и радиатор для контура отопления. Для передней стенки печи потребуется небольшой по площади лист стали.

Из этих нехитрых приспособлений собирается котел с водяным контуром для обогрева дачной теплицы.

Баллон режем надвоеБаллон режем надвое

Шаг 1

Убедившись, что баллон пуст, распиливаем его болгаркой надвое. Одна из частей послужит корпусом печи, из второй изготовим зольный ящик.

Шаг 2

Изготавливаем решетку-колосникИзготавливаем решетку-колосникИзготавливаем решетку-колосник

Берем решетку, производим замеры и разрезаем ее так, чтобы получившийся отрезок поместился внутрь баллона. Прихватываем решетку сваркой. Теперь печь разделена на камеру горения топлива (2/3 объема) и зольник (1/3 объема).

Шаг 3

Передняя стенкаПередняя стенка

Ставим баллон на лист стали, обводим мелом, вырезаем по разметке переднюю стенку. Срезаем 1/3 круга. Из этого куска изготавливаем дверцу зольника, приварив ручку и вырезав из второй части баллона полукруглый кусок для днища выдвижного ящика.

В большем куске стенки прорезаем прямоугольное отверстие. К вырезанному прямоугольнику привариваем петли, ручку и щеколду (задвижку). Дверца должна плотно закрывать топку.

ДверцаДверца топки и зольника

Шаг 4

Внедряем внутрь печи змеевик (водяной контур). Делаем разметку для змеевика, высверливаем два отверстия в верхней части печи для вывода концов трубы с резьбой. Привариваем змеевик к металлической пластине и верхней части печи.

Примеряем змеевикВырезаем отверстияКрепим змеевикКрепим змеевикЗмеевик закреплен

Шаг 5

Оборудуем дымоход. Вырезаем отверстие для трубы в верхней задней части печи. Привариваем патрубок для подключения дымохода. Следим за качеством сварных швов, в противном случае будет нарушена тяга и работа котла.

Трубу дымохода свариваем с таким расчетом, что он будет проходить под наклоном около 20 градусов через всю теплицу. Выходить дымоход будет через заднюю стенку парника, возвышаясь над крышей на 1 метр. Обязательно продумайте теплоизоляцию в месте соприкосновения стенки парника и дымохода, дабы не случилось возгорания.

Трубу дымохода подключаем к патрубку печи, используя листовой асбест и муфту, затягивая ее проволокой.

Отверстие для дымоходаПодключен дымоход

Шаг 6

К выведенным наружу концам змеевика подключаем металлические трубы для водяного контура. В обвязке должен присутствовать расширительный бак и насос, который будет качать воду по трубам.

Таким образом, нагретая в змеевике вода будет поступать в радиатор, а остывая, вновь попадать в котел. Труба дымохода же послужит дополнительным источником тепла. Также длинный дымоход снизит теплопотери, увеличив коэффициент полезного действия котла.

Обвязка котлаУстановка насоса в систему отопления теплицыСхема отопления теплицыПример выводы дымохода через стенку теплицы

Шаг 7

Устанавливаем печь в теплице, предварительно соорудив кирпичное или бетонное основание и выложив кирпичный экран с трех сторон от топки. Для устойчивости печь можно оборудовать ножками, изготовленными из любой арматуры или сортового проката.

Загружаем в печь топливо, разжигаем, регулируем тягу, открывая или закрывая дверцу топки/зольника.

Печь в действииТеперь теплицей можно пользоваться круглогодично

Что учитывать при выборе системы обогрева?

При выборе отопительной системы необходимо обращать внимание на габаритные размеры помещения и его тип, т.к. для разных материалов необходимая интенсивность обогрева также будет различаться. К примеру, для полиэтилена характерны высокие теплопотери, поэтому теплица из этого материала потребует более интенсивного обогрева по сравнению с парником из поликарбоната

Теплица из поликарбоната

При обустройстве отопления теплицы учитывайте размер суммарных затрат на монтаж системы и ее обслуживание. Некоторые варианты отопления требуют серьезных денежных вложений, и их использование в небольших теплицах будет нецелесообразным. Другие же просты и недороги в обустройстве, но потребляют очень много топлива в процессе работы.

Отопление теплицы

В остальном же владелец должен сам принять решение, насколько выгодным будет использование того или иного варианта обогрева конкретно для его ситуации. Главное, чтобы система обеспечивала равномерное распределение тепла по помещению, не пересушивала воздух и создавала оптимальные условия для развития выращиваемых культур.

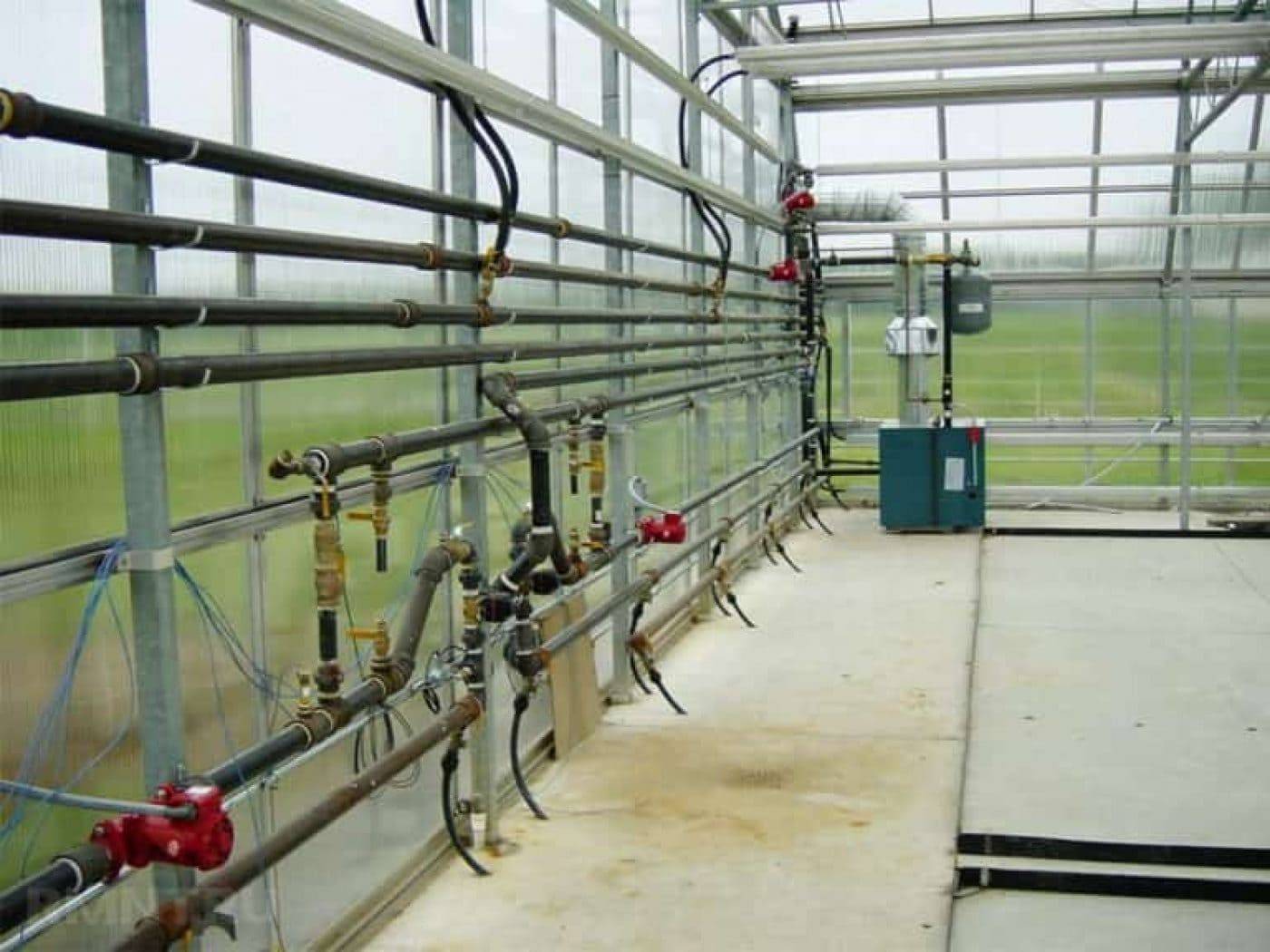

Водяное отопление в теплице

Наиболее распространенным способом обогрева является водяное отопление теплиц своими руками. Для этого необходимо правильно подобрать источник нагрева теплоносителя (котел), выбрать трубы, радиаторы, приборы контроля и безопасности. Схема теплоснабжения в этом случае во многом схожа с домовой, но имеет ряд отличий.

Общая схема водяного отопления

На первом этапе необходимо выполнить расчёт отопления для теплицы, определить его оптимальную мощность и тепловое распределение. Определяющим фактором будет тип теплоснабжения по размещению тепловых приборов.

Использование традиционного открытого трубопровода позволит поддерживать температуру воздуха, но будет минимально влиять на нагрев почвы. В этом случае оптимальным вариантом является установка магистралей под слоем грунта – аналог системы теплого пола.

Определившись с типом разводки трубопроводов можно приступать к выбору котла для водяного отопления теплиц своими руками.

Вариантов организации водяного теплоснабжения  может быть несколько:

  • Твердотопливный. Характеризуется минимальными затратами на приобретение, простотой монтажа. Однако доя контроля уровня нагрева необходимо постоянно добавлять топливо в котел. Альтернативный вариант – установка котла для отопления теплиц длительного горения;
  • Газовый. С точки зрения удобства эксплуатации считается оптимальным вариантом. Но исходя из существующих реалий, для отопления теплиц газом необходимо оформить разрешительную документацию для подключения к центральной магистрали. На практике это связано с большими трудностями. Поэтому чаще всего выбор останавливают на баллонном отоплении;
  • Электрический. Одним из самых простых способов сделать своими руками отопление в теплице. Для установки электрического котла не потребуется оформление разрешения, не нужно организовывать отдельное место для хранения топлива. Но если общая мощность оборудования будет превышать 9 кВт – необходимо подключение к электролинии 380 В.

Важно правильно сделать дымоходную систему. Попадание угарных газов в помещение теплицы недопустимо

Это может привести к гибели растений или ухудшению их состояния. Такое часто наблюдается, если стоит паровое отопление в теплице. Одним из лучших способов сделать водяное отопление в теплице правильно и безопасно – установка внешних и внутренних трубопроводов. Причем диаметр первых должен составлять от 32 до 40 мм, а внутренних – от 16 до 24. Это позволит добиться равномерного теплового распределения по всему объему помещения.

Солнечное отопление теплицы (солнечным воздушным коллектором)

Для создания такой системы надо продумать расположение воздушного коллектора, чтобы обеспечить циркуляцию воздуха. Чтобы воздушные массы перемещались самостоятельно, входное отверстие надо расположить выше выходного. Тогда теплый воздух будет подниматься и попадать в теплицу, а остывший вернется обратно в коллектор, там прогреется и повторит цикл.

Если же организовать циркуляцию воздуха принудительно, необходимо установить вентиляторы рядом с входным отверстием. Таким образом почва будет прогреваться равномернее.

Чтобы в темное время суток воздух был теплым, нужен дополнительный контур, для которого можно использовать тепловентилятор.

Сделать коллектор несложно. Для этого надо собрать короб из ДВП, высота которого должна быть примерно 15 см. Укрепить его можно с помощью ребер жесткости. На дно следует уложить слой минеральной ваты, который закрыть абсорбером.

Все швы необходимо загерметизировать и покрасить внутреннюю поверхность черной краской. Боковые стороны надо оборудовать трубами, через которые будет входить и выходить воздух. Затем короб закрывается каленым стеклом и стыки снова обрабатываются герметиком.

Короб укрепляется на крыше, воздуховоды направляются в отверстия в стенах теплицы. Можно поставить несколько подобных коллектором. Температура воздуха в них будет составлять примерно 50 градусов.

2.1 Солнечные батареи для отопления теплицы

Отопление от солнечных батарей позволяет получать дешевую и
доступную солнечную энергию, а также снизить зависимость от поставок
энергоносителей.

Для устройства солнечной системы отопления потребуется:

солнечная батарея – источник энергии;

инвертор – преобразовывает постоянную энергию в переменную;

аккумулятор – для накопления и потребления энергии по мере
потребности;

контролер – контролирует заряд батареи;

реле – предназначено для регулирования температурного
режима.

Если учесть стоимость оборудования и монтажа, то
первоначальные затраты достигнут заоблачных, для большинства дачников высот. Кроме
того, поступление энергии зависит от освещения, времени года, суток и погоды.
Именно поэтому обогрев теплиц солнечными батареями так медленно
распространяется в нашей стране.

Эффективность солнечные батареи будут более высока в теплых
и солнечных регионах. При достаточной солнечной активности энергии солнечных
батарей может хватать не только на обогрев теплицы, но и на другие строения.

Итоги

Хотя представленные идеи для зимних теплиц на первый взгляд кажутся довольно разными, все они имеют общие черты.

Окна

Без света ничего вырасти не может, поэтому вам необходимо быть уверенным в том, что выбранный вами материал будет хорошо пропускать свет. Роб Эйвис из компании Verge Permaculture рекомендует использовать материал, который пропускает, по крайней мере, 70% солнечных лучей.

Утепление

У обычной теплицы все стены прозрачные, но для зимнего варианта парника такая конструкция не подходит, потому что в холодные темные ночи вам нужно обеспечить растениям максимальное количество тепла. Именно поэтому у всех вышеперечисленных теплиц прозрачна только одна стена, все остальные же (в том числе и потолок) утеплены. Отличный и бесплатный способ утеплить северную стену теплицы – присоединить ее к стене дома. Это не только утеплит теплицу, но и поможет сохранить тепло в доме. Главное, позаботиться о хорошей гидроизоляции.

Если средства позволяют, можно утеплить и землю возле теплицы – это не даст пропасть теплу, накопленному землей за день.

На ночь или в пасмурную погоду застекленную стену можно укрывать стекловолокном или мешками, наполненными листвой

Вентиляция

Зимние теплицы разработаны специально для создания оптимальных условий для выращивания растений в холодное время года, потому и неудивительно, что летом здесь бывает жарко

В таких сооружениях важно тщательно продумать вентиляционные системы и грамотно использовать их в жаркие летние дни

Термическая масса

Термическая, или тепловая, масса – это способность материала впитывать и хранить тепловую энергию. Подобрав правильные материалы, можно собирать и хранить тепло от солнечных лучей на протяжении дня и использовать его для обогрева теплицы ночью. Стандартные материалы для термической массы: вода, камни, смесь глины с соломой или просто земля. Вода – материал проблемный, поскольку может замерзнуть, но с другой стороны, вода – один из самых гибких материалов, ведь можно запросто регулировать ее количество, подливая или выливая лишнее.

Есть 2 способа применения термических масс: можно использовать их для нагрева воздуха в теплице или для подогрева грядок. Второй вариант наиболее эффективен, т.к. на нагрев грядок уходит намного меньше энергии, чем на обогрев всей теплицы.

Активный и пассивный обогрев

В большинстве этих теплиц скомбинировано 2 вида обогрева. Их общая черта – пассивный солнечный обогрев. Но касательно активного обогрева мнения проектировщиков теплиц разнятся.

Роб из Verge Permaculture соорудил ракетную печь, так что в очень холодные дни он сможет отапливать помещение щепками и брикетом.

Ракетная печь – своеобразная комбинация русской печи-лежанки и колпаковой печи-голландки. Она потребляет меньше топлива и практически не загрязняет окружающую среду

Подземная теплица и теплица с пассивным солнечным обогревом оборудованы вентиляторами и трубами, с помощью которых теплый воздух подается в землю под теплицей, а когда тепло необходимо, фены разворачивают и они перенаправляют тепло в помещение.

В Северной теплице (Юкон) вентиляторы используют для перегона теплого воздуха сверху вниз через утеплители (термическую массу) к грядкам.

Как правило, когда бы вы ни решились применить новые технологии, это непременно приводит к увеличению расходов на постройку и затрат на содержание теплицы. Но это не значит, что вам не потянуть такую теплицу, ведь ту же ракетную печь можно сделать из подручных материалов.

Стоимость

Строительство таких теплиц – процесс дорогостоящий, но все же они на порядок дешевле экотеплиц, в которых не используются ПВХ-трубы и другие детали из пластика. Но, как и в любом другом деле, все упирается в проблему «потребления-производства», ведь приобрести и оборудовать на участке такую высокотехнологичную теплицу могут далеко не все владельцы земельных участков.

Применение солнечной энергии окупится через 10-20 лет, то же самое можно сказать и о зимних теплицах. Особенно если учесть, сколько спокойствия приносит мысль о том, что, несмотря на экономическую ситуацию в стране и рост цен на продукты, у вас всегда будет собственный участок, способный прокормить вас и всю вашу семью. Такая независимость стоит затраченных на обустройство современной теплицы средств и сил.
