Устройство перекрытия по деревянным балкам
Установка деревянных балок перекрытия позволяет решить такие задачи:
- достичь необходимых показателей прочности и жесткости перекрытия;
- обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
- выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.
Выбор балки для межэтажных перекрытий:
По виду и типу:
Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.
Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.
Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.
Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, расчет балки на изгиб, прочность и нагрузку.
Сечение балок деревянного перекрытия
Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.
Способ монтажа деревянных балок перекрытия
Монтаж цельных деревянных балокУкладка цельных деревянных балок.
В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.
Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.
Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.
Укладка балок короткими прогонамиУкладка короткими прогонами.
На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.
Схема укладки балок короткими прогонами
Материал подготовлен для сайта www.moydomik.net
Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.
Плюсы деревянных балок перекрытия:
- малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
дома, упростить транспортировку и облегчить процесс монтажа; - возможность выполнять работу вдвоем, своими руками, без
привлечения специальной техники; - доступность и сравнительно низкая стоимость;
- возможность уложить изоляцию;
- высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;
потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;
зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.
Условия долговечности перекрытий
Чтобы перекрытия каркасного здания выполняли все свои функции, необходимо содержать их в должных условиях, которые позволят максимально сохранить прочность конструкции на протяжении всего срока ее эксплуатации. Так, необходимо исключить попадание в перекрытия и накопление там сырости и влаги. Именно она зачастую оказывает самое разрушительное влияние на дерево.
Воздух в каркасных домах должен циркулировать как горизонтально, так и вертикально. А перекрытия лишают его способности проходить между этажами. Поэтому, когда наблюдается перепад температур, на них выступает конденсат как на самой холодной точке, контактирующей с воздухом.
Если воздух не циркулирует, дерево начинает мокнуть, оно сыреет, что приводит к гниению конструкции и быстрому распространению плесени. Древесина легко впитывает влагу и начинает разбухать. Из-за этого меняются размеры отдельных конструкций каркасного дома, что приводит к излишнему напряжению.
Если такая ситуация будет продолжаться, прочность всего дома начнет страдать, что приведет к быстрому износу и вынужденному прекращению эксплуатации. А за счет того, что при повышенной влажности начнут активно развиваться грибки, это ускорит разрушение деревянных конструкций и еще больше сократит срок использования здания.
Влажность и сырость чаще всего поступают в дом из-за неправильно обустроенных перекрытий пола. Изредка причиной также служит чердачное перекрытие. Что касается межкомнатных перекрытий, то им не угрожает избыток влаги в доме.
Исключение составляют перекрытия в туалете, ванной, кухне. Выполняя их, делают дополнительный слой гидроизоляции, чтобы влага не проникала в деревянный каркас и не накапливалась там.

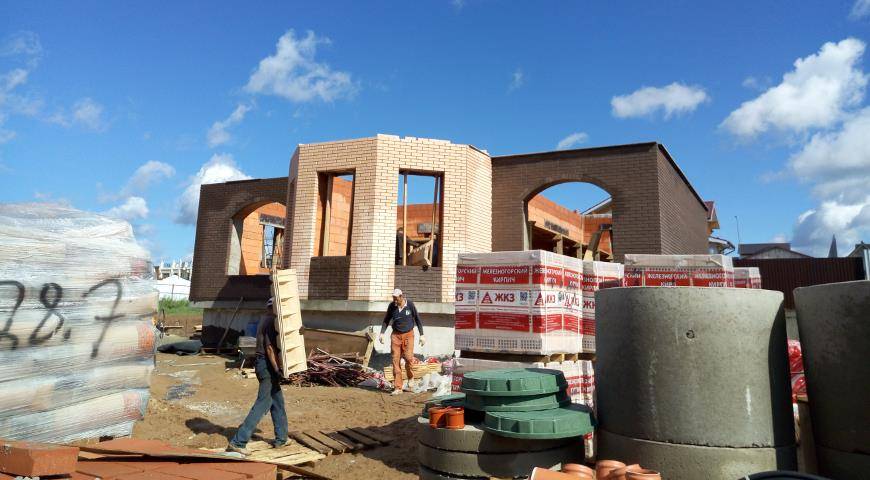

Сборные межэтажные конструкции
Такой вид конструкций наиболее востребован в кирпичных домах. Для их обустройства используют сплошные легкобетонные либо многопустотные панели. Размеры плит перекрытия подбирают с учетом двух параметров: их несущей способности и ширины пролета.
Бетонным элементам межэтажной конструкции, в сравнении с деревом и металлом, не страшна повышенная сырость. Такие конструкции способны выдерживать полезные нагрузки более 200 кг/м2.
Но при их укладке нужно непременно привлекать грузоподъемную технику. И второй минус – специализированные заводы выпускают данные изделия лишь стандартных размеров, что ограничивает возможность возводить малоэтажные строения оригинальной конфигурации.
Особенности монтажа
Плиты перекрытия укладывают на «подушку» из песчано-бетонной смеси. Их края должны заходить на стену не менее чем на 100 мм. Все стыки непременно заделываются таким же раствором.
Перекрытие плитами между первым и вторым этажом: железобетон
Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.
Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.
Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон — колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.
Строительство перекрытий
К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.
При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.
https://youtube.com/watch?v=fxHIcr2bSpI
Виды балок, преимущества и недостатки каждого вида
Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:
- Цельные.
- Клееные.
- Двутавровые.
Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.
Из цельного бруса
Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.
Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.
Внимание!Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.
Из клееного бруса
У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.
У клееных балок выделяют такие преимущества:
- Особая прочность.
- Способность покрывать пролеты до 12 метров.
- Небольшая масса.
- Более долгий срок службы.
- Не деформируются с течением времени.
- Относительно пожаробезопасны по сравнению с обычным брусом.
Однако, стоит такой материал гораздо дороже.
Деревянные двутавровые балки
Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.
К плюсам двутавров можно отнести:
- Высокую прочность, жесткость благодаря своей форме.
- Отсутствие прогибов.
- Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
- Материал не трескается, не рассыхается с течением времени.
- Легкость в монтаже.
Монолитные межэтажные конструкции
Перекрытие между этажами
Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.
Достоинства:
- отсутствует потребность привлекать дорогостоящую подъемную технику;
- обеспечивается довольно хорошее качество поверхности перекрытия;
- предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.
К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.
Тонкости монтажа
Традиционно монолитное перекрытие обустраивается в несколько этапов:
- монтируется специальная несущая конструкция из стальных балок;
- возводиться опалубка подвесного типа из необрезных досок;
- сваривается армирующий каркас;
- заливается бетонная смесь М200.
Виды конструкций перекрытий
Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу
В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.
В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.
Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Толщина деревянного перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 – перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147 Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .
Roracotta Пользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:
Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

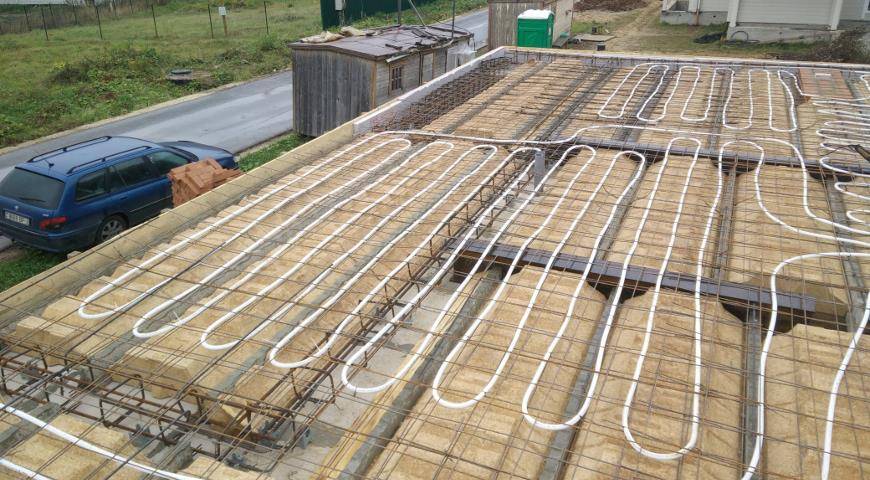

Установка сборно-монолитных перекрытий
Итак, основа СМП – балки-перекрытия (из бетона или железобетона), которые укладывают на очищенную и предварительно выровненную горизонтальную поверхность стен (ригелей). Монтаж балок можно производить вручную или с применением средств малой механизации. Снизу, как правило, для опоры устанавливают временные телескопические стойки, которые располагают на расстоянии в среднем 1,5 м друг от друга. При отсутствии стоек можно использовать деревянные столбы. Монтажные опоры устанавливают до начала укладки балок. При использовании балок из высокопрочного бетона на определенных проемах можно полностью обойтись без применения стоек.
Важно: Для упора стойки нужно прочное основание с хорошей несущей способностью, иначе существует опасность продавливания стойки под весом перекрытия. Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой
Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами
Балки укладываются непосредственно на стеновой материал, обвязочный пояс заливается позже одновременно с плитой. Заполнителем могут стать обычные или специальные Т-образные (блоки со снятой фаской в нижней части), газобетонные, пенобетонные, полистиролбетонные, керамзитобетонные блоки, а также блоки из теплой керамики, прессованной древесины или пенополистирола (для устройства утепленной монолитной плиты на уровне первого этажа). При монтаже блоков (элементов заполнения) возможна их доработка (обрезка). Как правило, блоки можно резать алмазным кругом или, как в случае с блоками из прессованной древесины, обычной бензопилой. Их укладывают вручную вдоль продольного направления балок с минимальным зазором между соседними элементами.
После установки элементов каркаса заливается бетонная диафрагма – верхний слой бетона толщиной около 5 см, расположенный непосредственно над вставками и формирующий верхнюю поверхность перекрытия, предназначенную для эксплуатации. Перед бетонированием все поверхности элементов перекрытия необходимо очистить от остатков строительного мусора и пыли. Снять дополнительные опоры можно, когда бетон наберет не менее 70 % проектной прочности, лучше 85 %. При средней температуре окружающего воздуха выше +10 °С опоры снимают через 10–18 дней, при температуре +5…+10 °С – через 20–30 дней.
Как сделать деревянное перекрытие между этажами. Деревянные балки перекрытия – размеры и нагрузки
Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.
Maxinova Пользователь FORUMHOUSE
У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина – 5 метров, сечение – 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.
И подобный случай далеко не единственный.
елена555 Пользователь FORUMHOUSE
Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.
Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.
- Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
- Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.
При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.
Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.
За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м – нормативная нагрузка.
Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Виды перекрытий для дома
Лаконичные перекрытия в доме
При строительстве частного дома различной конструкции применяют следующие виды перекрытия:
- балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
- безбалочные – монтируются из однородных составляющих, например, плит либо настилов.
К тому они могут быть:
- межэтажными – для разделения малоэтажного жилого строения на этажи;
- цокольными – отделяют жилые комнаты от подвала;
- чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.
Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.
Подшивка и настилы
После монтажа и закрепления потолочных балок на них сверху устраивается настил, а снизу — подшивка.
Межэтажные перекрытия требуют подшивку, которая будет поддерживать только свой вес, потолочные декоративные элементы, и незначительный вес звукоизолирующего слоя.
Требования к несущей способности достаточно малы. В качестве подшивки в деревянном доме используют любой листовой материал, например, гипсокартон, который существенно увеличивает огнестойкость дома.
Подшивка потолочного и полового перекрытий должна выдерживать большой вес утеплительного слоя и других конструкционных элементов перекрытия. Именно поэтому её производят из шпунтованной доски.
Вариант устройства наката
В нижней части потолочных балок перекрытия на всю длину с боковых сторон набивают черепные бруски.
Для данной цели применяют рейки сечением 30х50 мм. И на них укладывают щиты наката: листовой материал или доски, способные выдержать вес изоляционного слоя.
В данном случае вся нагрузка от массы внутренних элементов конструкции ложится на накат.
Подшивка поддерживает вес потолочной отделки.
Настилы в каркасном доме можно разделить на два вида: черновой и ходовой. Последний вариант используют на чердаке для обеспечения передвижения по нему.
Ходовой настил — это чистовой дощатый пол. Оба этих вида устанавливают креплением досок на балки или через упругие прокладки.
Установка одна, но качество укладки разное.
Доски чернового пола прибиваются с определенным зазором, который нужен для движения воздуха с обратной стороны пола, а доски ходового настила просто сплачиваются.
В чердачных помещениях, которые не планируется использовать, можно верхний настил не укладывать.
Вместо верхнего настила лучше установите доски по маршруту аварийного прохода!
Пирог перекрытия каркасного дома
Перекрытия в каркасном доме любого типа обладают сходным строением. На подшивку или накат укладывают толь, пергамин или полиэтиленовую плёнку. Поверхность застилают изолирующим материалом.
Можно воспользоваться сыпучими утеплителями, например, керамзитом, печным шлаком, перлитом и т. д. Также настилают рулонные утеплители, такие как пенопласт и стекловата.
Обратите внимание, что утепляют только половые и потолочные перекрытия каркасного дома, а межкомнатные перекрытия шумоизолируются акустической ватой
Особенности монтажа деревянных перекрытий
Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.
Выполнять монтаж деревянных перекрытий следует при наличии соответствующего опыта
Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.
Варианты:
- Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
- Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
- Можно положить шпунтованную доску.
Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.
Сборно-монолитные конструкции: особенности устройства
Основными конструктивными элементами сборно-монолитных конструкций являются специальные балки, блоки-вкладыши, армирующая сетка и бетонная основа. Сооружение выполняется следующим образом:
- На 2 противоположные несущие стены монтируются балки с шагом в соответствии с размерами блоков.
Фото 10. Установленные на стенах балки
- Пространство между балками заполняется блоками-вкладышами, формируя, таким образом, несъемную опалубку для последующего бетонирования.
Рисунок 11. Заполнение блоками пролетов между балками
- Изготовляется армирующая сетка из рифленой арматуры, которая укладывается поверх блоков.
Фото 12. Армирование СМП
- Бетонируются пустоты между рядами блоков и верхний слой сверху них толщиной 50 мм.
Фото 13. Бетонирование сборно-монолитного перекрытия
Техника и последовательность работ показаны в следующем видеоматериале:
Крепеж межэтажных перекрытий по деревянным балкам
Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.
Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.
Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения
Стыковка позволяет соединить между собой полотна за счет:
- Сращивания полотен в длину;
- Используя срощенные элементы по ширине;
- Вязки или углового соединения.
Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.
Порядок расчёта
Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:
- провести замеры пролёта между несущими стенами жилого здания;
- рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
- провести расчёт сечения и шага балок по специальным таблицам.

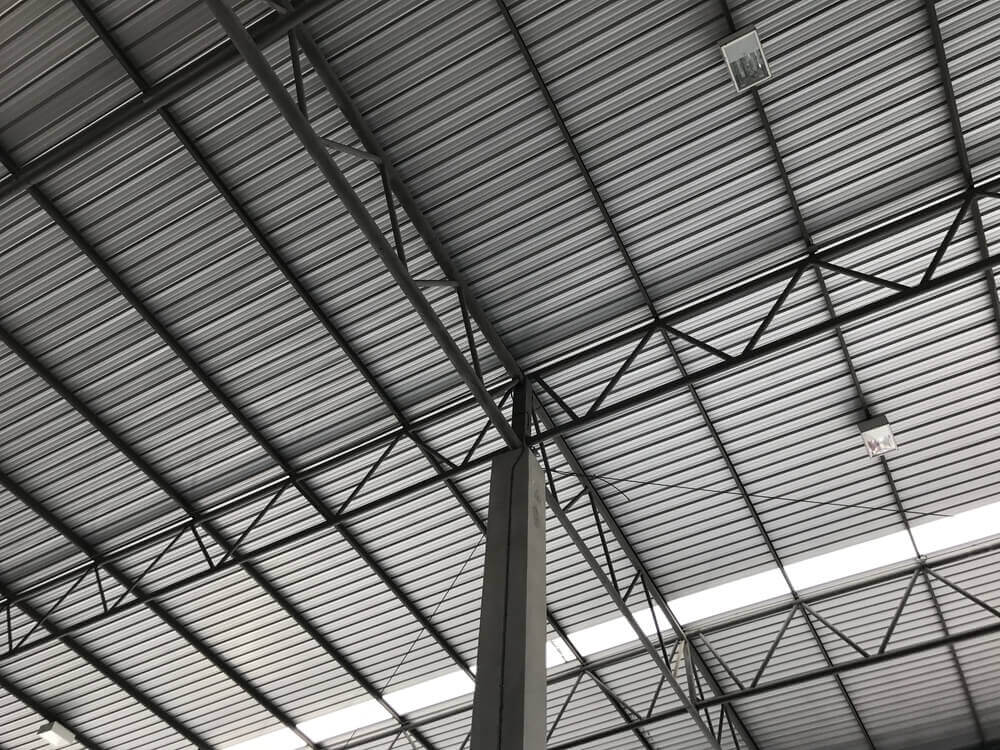

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.
Как классифицируются перекрытия?
В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.
Перекрытие бывает:
Подвальным. На этом горизонте здания перекрытия Подвальное перекрытие
воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.
Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.
Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции
В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.
Чердачным. Требования по прочностным характеристикам конструкции несколько ниже
В данном случае важно обеспечить надежную теплоизоляцию.
Строительство перекрытий – серьезное дело
Это интересно: Монолитная плита перекрытия — чертежи и схемы
Перекрытие по деревянным балкам
Балки делают из бревна, опиленного на четыре ката, или бруса с сечением 100-150 х 200-250 мм. Можно также использовать доски толщиной 60-80 мм (или спаренные доски толщиной 50 мм, сшитые между собой гвоздями или скобами из металла). Расстояние между балками — 0,5-1,0 м, оптимальный пролет — 3-4 м. При больших пролетах их среднюю часть опирают на стойки. Балки одновременно служат лагами пола. Потолок подшивают вагонкой, ГКЛ или другими плитами, также можно оставить балки открытыми.
Перекрытие по деревянным балкам
Внимание!
- При прямоугольном пролете лучше укладывать балки по направлению вдоль короткой стены, чтобы минимизировать прогиб перекрытия;
- в местах опирания деревянных балок на стены из каменных материалов необходимо гидроизолировать дерево;
- надо обработать все несущие балки огнезащитными и биозащитными составами;
- крайние балки должны иметь зазор от продольных стен шириной 50-100 мм;
- толщина доски пола должна быть не меньше 1/20 расстояния между балками перекрытий;
- если перекрытие по деревянным балкам снизу оштукатурить, а сверху покрыть воздухонепроницаемым гидроизоляционным слоем, то дерево лишится вентиляции и начнет загнивать. Вентиляция всех слоев деревянных перекрытий обязательна!
Опирание деревянных балок
Клееный брус
Для увеличения прочности или величины цельных балок их скрепляют между собой вручную во время монтажа перекрытий. Для этих же целей применяется изготовленный на предприятиях клееный брус. Он состоит из нескольких соединённых между собой брусков. Толщина отдельно взятого элемента регулируется количеством склеенных между собой изделий. Клееный брус получают на заводе методом прессования, его длина достигает 12 м.
Готовые изделия сохраняют характеристики цельных пиломатериалов, в них можно вбивать гвозди без потери прочности или резать на части необходимого размера. Единственным недостатком таких конструкций считается высокая стоимость. Необходимо всё тщательно просчитать перед установкой перекрытия первого этажа по деревянным балкам.
