Установка подрозетников в бетонные стены

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

  • Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
  • Защита розетки от влаги, пыли, мелкого мусора
  • Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
  • Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
  • Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.


Процесс монтажа подрозетника в бетон:

  • Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
  • Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
  • Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
  • Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
  • Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
  • Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон — материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Для фиксации в гипсокартонных плитах подрозетники оснащаются специфическими креплениями со стяжными болтами


После установки подрозетника в заранее сформированное отверстие и проверки его положения стяжные винты затягиваются по часовой стрелке


Стяжные болты не нужно затягивать сразу «до упора». Их поочередно подкручивают, пока подрозетник не примет безупречное положение


Для того чтобы в подрозетник можно было ввести провода для подключения электроустановочного устройства, необходимо выломать «заглушки»

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника  в этом случае тоже не доставляет хлопот.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.
  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.
  • Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок. Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажу прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист». На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая. Подрозетники, как и распаечные коробки, должны быть установлены заподлицо со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Создание отверстий в стене

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или зубилом штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.

Подготовка и установка подрозетников

Изделие не должно иметь препятствий к установке вровень с поверхностью.

Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Подключение розетки

При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 – 10 мм. Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться шурупами из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

Как установить подрозетник в стену?

Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.

Как сделать отверстие для подрозетника в гипсокартоне?

Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.

Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?

Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.

Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.

Что делать, если нет коронки?

Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.

Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.

Как завести провод в подрозетник?

Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.

Чем замазать подрозетник в стене?

Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.

Как ровно поставить подрозетники?

Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

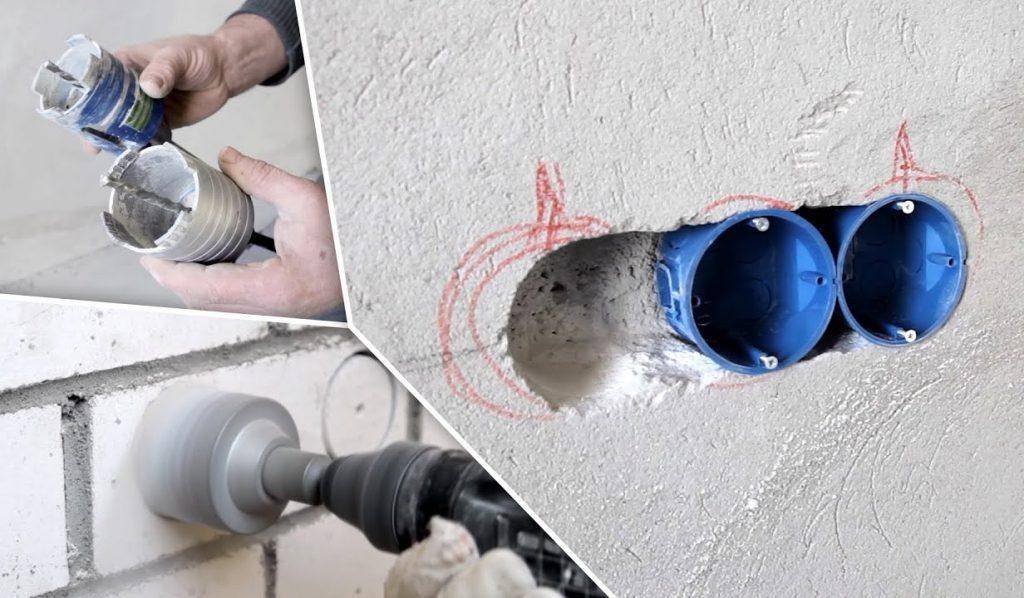

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).
